Montage akkubetriebener Türklingeln

Sieh dir die Montageanleitungen für Ring-Videotürklingeln an und lade sie herunter.

Erfahre, wie du akkubetriebene Türklingeln von Ring installierst.

Im Lieferumfang enthaltenes Montagematerial: Befestigungsschrauben (A) Befestigungsdübel (A) Sicherheitsschraube (B) Im Lieferumfang einiger Geräte ist außerdem Folgendes enthalten: Keilsatz oder Eckbausatz Kurze Halterungsschrauben (C) Mittlere Eckbefestigungsschrauben (C) Zusätzliche Befestigungsdübel (C) Kabelverbinder (D) Drahtverlängerungen (D) Benötigte Werkzeuge: Kreuzschlitzschraubendreher Bohrmaschine mit 6-mm-Bohrer (optional)

Für festverdrahtete Türklingeln

Schritt 1: Akku aufladen

Mehr zum Aufladen des Akkus von Türklingeln.

Türklingeln mit herausnehmbarem Akku

1. Löse die Sicherheitsschraube an der Unterseite der Blende.
2. Nimm die Blende von der Türklingel ab, indem du sie an den Seiten nach innen drückst und vorsichtig abziehst.
3. Schließe das Ladekabel an den Ladeanschluss des Akkus an. Während des Ladevorgangs leuchten zwei farbige LEDs am Akku, eine dauerhaft grüne und eine gelbe. Lade den Akku auf, bis nur noch die grüne LED leuchtet.

Türklingeln mit eingebautem Akku

Lade den eingebauten Akku mit dem im Lieferumfang enthaltenen Ladekabel an einer USB-Stromquelle vollständig auf. Wenn der LED-Kreis an der Türklingel vollständig aufleuchtet, ist der Akku aufgeladen.

Schritt 2: Türklingel in der Ring-App einrichten

Öffne die Ring-App und tippe auf Gerät einrichten. Starte anschließend das Live-Video, um die Kameraübertragung sowie die Videoqualität zu prüfen.

Erfahre mehr zur Einrichtung der Türklingel in der Ring-App. Erfahre mehr zum Beheben von Audio- und Videoproblemen.

Schritt 3: Türklingel positionieren

Die besten Ergebnisse erzielst du, wenn du die Türklingel 1,2 m über dem Boden montierst. Erfahre mehr zur Positionierung der Türklingel.

Schritt 4: Vorbereiten der Montagefläche

Falls du einen Keilsatz, Eckbausatzoder eine Montagehalterung mit deinem Gerät nutzen möchtest, solltest du diese(n) vor der Montage der Türklingel anbringen.

Montage auf einer Holzoberfläche

Bohrer und Dübel sind nicht erforderlich.

Montage auf Mauerwerk

1. Bohre mit einem 6-mm-Bohrer Löcher an den markierten Bohrlöchern.
2. Setze die mitgelieferten Dübel ein.

Schritt 5: Optionale Stromquellen anschließen

Du kannst ein Solarladegerät, ein Netzteil oder die vorhandene Türklingelverdrahtung nutzen, um die Türklingel mit einer Erhaltungsladung zu versorgen. Schließe vor der Montage die Stromversorgung (Solarladegerät, Netzteil oder Türklingelverdrahtung) an. Verwende nur eine einzige Stromquelle.

Solarladegeräte

Stelle sicher, dass du das Solarladegerät an einer Stelle anbringst, an der es direktes Sonnenlicht erhält. Erfahre mehr zur Montage eines Solarladegeräts für deine Türklingel.

Netzteil

Wenn du ein Netzteil verwendest, wähle Kein Glockenschlag oder Keine in den Einstellungen für die Art des Türgongs in deiner Ring-App aus. Erfahre mehr zur Konfiguration der Türgong-Einstellungen.

1. Führe die Drähte des Netzteils durch die Halterungen und schließe sie an die Türklingelklemmen auf der Rückseite an.

2. Stecke das Netzteil in eine Steckdose.
3. Fixiere das Kabel mit Kabelschellen.


Festverdrahtung mit einem hausinternen Türgong oder Transformator

Deine akkubetriebene Türklingel kann einen vorhandenen Klingelknopf ersetzen, um einen kompatiblen hausinternen Türgong auszulösen oder eine Erhaltungsladung von einem kompatiblen Transformator erhalten. Erfahre mehr zur Festverdrahtung deiner Türklingel mit einem hausinternen Türgong oder Transformator.

Schritt 6: Türklingel montieren

Türklingeln mit herausnehmbarem Akku

1. Nimm den Akku heraus.
2. Befestige die Türklingel mit den Schrauben in Beutel A an der Wand oder mit den kurzen Halterungsschrauben in Beutel C am Eckbausatz.
3. Setze den Akku wieder in die Türklingel ein.
4. Bring die Blende wieder an.

Montage direkt an der Wand/Montage an einem Keil- oder Eckbausatz

Türklingeln mit eingebautem Akku

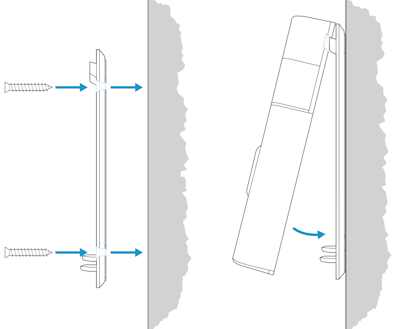

1. Befestige die Montagehalterung mit den vier Schrauben aus Beutel A.
2. Hake die Türklingel an der oberen Lasche der Halterung ein.
3. Drücke sie nach unten, bis sie bündig abschließt.

Schritt 7: Türklingel sichern

VORSICHT! Eine Befestigung der Blende mit den falschen Schrauben kann zu einer Beschädigung des Akkus während der Montage führen, schwere Verletzungen verursachen und stellt eine potenzielle Brandgefahr dar.

Verwende den im Lieferumfang enthaltenen Schraubendreher, um die Sicherheitsschraube einzusetzen und festzuziehen.
