Installatiehandleiding Video Doorbell Wired

Klik hier voor informatie over veiligheid en naleving van dit product.

Is mijn huidige deurbelsysteem compatibel met de Ring Video Doorbell Wired?

Gebruik voor je eigen veiligheid alleen compatibele Ring-accessoires of een bestaande deurbeltransformator binnen hieronder vermeld bereik om het apparaat van stroom te voorzien.

Voor aansluiting op een bestaand deurbelsysteem:

- Transformator voor bedrade aansluiting (8 tot 24 VAC, 50/60 Hz, 8 tot 40 VA)

Ring-accessoires worden afzonderlijk verkrijgbaar, onder andere:

- DIN-rail-transformator (24 Vdc, 420 mA)

- Stekkeradapter (24 Vdc, 500 mA)

Het gebruik van incompatibele stroombronnen kan het apparaat beschadigen en elektrische schokken veroorzaken.

Raadpleeg de plaatselijke wetten en bouwvoorschriften voordat je elektrische werkzaamheden uitvoert. Vergunningen en/of professionele installatie zijn mogelijk wettelijk verplicht in je regio.

Voordat je begint

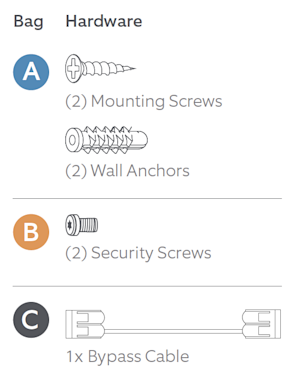

Controleer of je alle vereiste materialen van het pakket hebt:


Let op: benodigd gereedschap voor de installatie (niet meegeleverd):

  • Steenboor van 6 mm (optioneel)
  • Kruiskopschroevendraaier PH2

1. Zoek de gong van je deurbel

Druk op de bestaande deurbel en luister of je het geluidssignaal hoort. Als de bel gaat, weten we dat het bestaande deurbelsysteem werkt. Als de Video Doorbell Wired is geïnstalleerd, werkt het bestaande deurbelsignaal niet meer. Je moet een Ring Chime of een Alexa-luidspreker gebruiken als je naast de melding op je telefoon of tablet het deurbelsignaal in huis wilt horen.

Volg het geluid om het geluidssignaal te vinden en onthoud de locatie van je interne gong. We gaan hier straks mee verder.

2. Schakel de stroom uit in de meterkast


Dit is essentieel om jou en je nieuwe Ring Video Doorbell veilig te houden tijdens de installatie. Als je niet zeker weet welke groep het deurbelgeluid aanstuurt, schakel je de hoofdschakelaar voor je huis uit of neem je contact op met een elektricien. Druk op de deurbelknop om te controleren of de deurbel is uitgeschakeld. Als het geluidssignaal niet klinkt, is de stroom uitgeschakeld.

LET OP: tijdens de installatie werk je met elektrische bedrading. Neem contact op met een gekwalificeerd elektricien als je de installatie liever niet zelf uitvoert.

3. Pak de meegeleverde bypasskabel


Met de bypasskabel wordt het huidige deurbelsignaal uitgeschakeld en geïsoleerd. Dit is nodig om de Ring Video Doorbell van de benodigde stroom te voorzien, maar betekent ook dat de huidige deurbel geen geluid meer maakt.

Als je het geluid overal in huis wilt horen, kun je de Ring Skill toevoegen aan een Alexa-luidspreker of een Ring Chime aan je systeem toevoegen.

4. Verwijder het klepje van de gong

Als je het deurbelsignaal hebt gevonden en de stroom in de meterkast hebt uitgeschakeld, verwijder je het klepje van de gong en leg je dit apart.

Als de huidige gong er als volgt uitziet (veelgebruikte spanningsvrije ontwerpen van Deta of andere fabrikanten), is deze niet compatibel en moet deze door een gekwalificeerd elektricien worden vervangen door een DIN-railtransformator van Ring (2de generatie).

Als de huidige deurbel rechtstreeks van 230 V wordt voorzien en geen verlagingstransformator bevat om de spanning te verlagen naar 8 tot 24 VAC, is het systeem niet compatibel met de Ring Video Doorbell Wired en moet het door een gekwalificeerd elektricien worden vervangen door een DIN-railtransformator van Ring (2de generatie)

Heb je een behuizing voor je transformator nodig? De behuizing voor de DIN-rail-transformator van Ring is ontworpen voor je DIN-rail-transformator. Hij valt niet op, maar is toch groot genoeg om de ruimte van je bestaande deurbel te bedekken.


Let op: Stap vijf is anders, afhankelijk van het feit of de deurbeltransformator buiten of binnen de bestaande gong is geïnstalleerd.

5. Omzeil het deurbelsignaal

Als de transformator buiten de gong is geïnstalleerd

Je kunt dit vaststellen door de transformator te vinden. Meestal is deze op of bij de meterkast geïnstalleerd. De deurbeltransformator heeft mogelijk een label en moet een laag voltage (8 tot 24 VAC) hebben om de Ring Video Doorbell Wired van stroom te voorzien.

Als de transformator niet geschikt is voor 8 tot 24 VAC, is deze niet compatibel met de nieuwe Ring-deurbel en moet je contact opnemen met een gekwalificeerd elektricien.


Voordat je begint, kun je een foto maken van de bedrading van je deurbel, voor het geval je de huidige situatie later weer wilt herstellen.

Bereid de draden voor


Zoek naar klemschroeven met aangesloten draden. Om de nieuwe deurbel van stroom te voorzien, moeten we de draden omzeilen die aan beide kanten van het deurbelmechanisme zijn aangesloten.

In het onderstaande voorbeeld bevinden de klemmen 0 en 3 zich op het deurbelmechanisme en zijn de klemmen 1 en 2 aangesloten via een hulpdraad tussen de twee klemmen. Koppel de klemmen aan weerszijden van de solenoïde/spoel los (klemmen 0 en 3 in het voorbeeld). Als de deurbel er anders uitziet, raadpleeg dan de installatiehandleiding van je deurbel om de klemmen aan weerszijden van de solenoïde/spoel te identificeren.

Tips om te bepalen aan welke kant je deurbelmechanisme is bevestigd


Hier zie je een kleine draad aan de rechterkant. Deze verbindt de twee kabels met elkaar, dus dit is niet de kant waaraan het deurbelmechanisme is bevestigd.

Verbind de draden met elkaar


De bypasskabel heeft draadaansluitingen aan beide uiteinden. Klap op elke aansluiting de hendel omhoog die hoort bij de open poort voor bedrading.

Steek de draden die je van de deurbel hebt losgekoppeld in de open poorten op elke aansluiting. Als op een van de klemmen twee draden waren aangesloten, steek je beide in één poort. Klap vervolgens de hendels omlaag om ze vast te zetten.


Als de transformator in de deurbel is geïnstalleerd

Je kunt zien of je deurbel een ingebouwde transformator heeft als er hoogspanningskabels naar de deurbel lopen en wanneer er markeringen zijn die een hoge spanning van 230 V aangeven. Deze kabels zijn vaak in de behuizing van de transformator bevestigd. Voor de deurbelinstallatie passen we alleen de laagspanningskabels aan. Neem bij twijfel contact op met een gekwalificeerd elektricien.


Je ziet aan de binnenkant dunne geïsoleerde draden die zijn aangesloten op twee klemschroeven . De ene is rechtstreeks aangesloten op de transformator en de andere aan de ene kant van het deurbelmechanisme. In het onderstaande voorbeeld is klem 2 aangesloten op de transformator en klem 0 op de andere kant van de solenoïde/spoel.

Om de nieuwe deurbel van stroom te voorzien, moeten we het deurbelmechanisme omzeilen door de draad van het deurbelmechanisme te verwijderen en deze aan te sluiten op de tweede klem van de transformator, in dit voorbeeld klem 3. Neem bij twijfel contact op met een gekwalificeerd elektricien.

Tips voor het identificeren van locatie van de transformator


De bypasskabel aansluiten


De bypasskabel heeft draadaansluitingen aan beide uiteinden. Klap op één aansluiting de hendel omhoog die hoort bij de open poort voor bedrading. Op de andere aansluiting klap je beide hendels omhoog en verwijder je de aansluiting van de kabel.


Steek de draad die je van de gong hebt losgekoppeld in de open poort op de andere aansluiting en klap de hendel omlaag.

Sluit het gestripte draaduiteinde van de bypasskabel aan op de klem naast het transformatorblok waarop geen draad is aangesloten (in dit voorbeeld klem 3).

6. Plaats het klepje terug op de gong


Als je de Ring Video Doorbell ooit verwijdert, zorg er dan voor dat de bedrading van de deurbel in de oorspronkelijke staat wordt hersteld om schade aan je deurbelsysteem te voorkomen.

7. Verwijder de bestaande deurbelknop

Koppel de draden los nadat je de knop van de muur hebt verwijderd. Zorg ervoor dat de draden niet terug in de muur vallen, zodat je er later bij kunt.

8. Verwijder het voorpaneel van de Ring Video Doorbell


Pak hiervoor de onderkant van het voorpaneel vast en trek terwijl je op het midden van de deurbel drukt.

9. Markeer de schroefgaten


Gebruik de Ring Doorbell als sjabloon om de locatie van de twee montagegaten in de muur te markeren.

10. Installeer de pluggen uit zak A (optioneel)


Bij muren van stucwerk, baksteen of beton gebruik je het steenboortje van 6 mm om gaten te boren. Plaats daarna de pluggen.

Opmerking: als je de deurbel monteert op hout of een gevelplaat, kun je deze stap overslaan.

11. Sluit de draden van de deurbel aan


Leg één deurbeldraad rond elk van de schroefklemmen aan de achterkant van de Video Doorbell Wired en draai de klemmen vast.

12. Schroef de Ring Video Doorbell vast met de onderdelen in zak A


Bevestig de Video Doorbell Wired met de twee meegeleverde bevestigingsschroeven. Als je de draad door de muur hebt geleid, zorg er dan voor dat je overtollige bedrading eerst terugduwt in de muur.

Let op: Gebruik GEEN andere schroeven dan de meegeleverde bevestigingsschroeven voor het bevestigen van de Ring-deurbel.

Opmerking: als de draad over de muur loopt (in plaats van erdoorheen), draai de schroeven dan NIET te strak aan.

13. Schakel de stroom in de meterkast weer in

Het kan even duren voordat de Video Doorbell Wired wordt ingeschakeld. Je weet dat het apparaat klaar is wanneer het oplicht en je aanspreekt.

14. Bevestig de Ring Video Doorbell met de schroef in zak B


Plaats het voorpaneel terug en gebruik vervolgens de meegeleverde schroevendraaier om de kleine veiligheidsschroef uit zak B in de onderkant van de Video Doorbell Wired te draaien.

WAARSCHUWING: als je de verkeerde schroeven gebruikt om de Video Doorbell Wired te bevestigen, kun je de deurbel tijdens de installatie beschadigen, brandgevaar veroorzaken en ernstig letsel oplopen.

Belangrijk: gebruik GEEN andere schroeven dan de meegeleverde korte veiligheidsschroef uit zak B.

Klik hier voor informatie over hoe je de Video Doorbell Wired instelt in de Ring-app.

Opmerkingen voor professionele installateurs

Ring Video Doorbell Wired is compatibel met de meeste standaarddeurbeltransformatoren van 8 tot 24 V AC. Als je een nieuwe transformator koopt, raden we een transformator aan van minimaal 8 V A en maximaal 40 V A. Het gebruik van incompatibele stroombronnen kan het apparaat beschadigen en elektrische schokken veroorzaken.
