Installation de la Sonnette câblée Pro

Apprenez comment installer votre Sonnette câblée Pro.

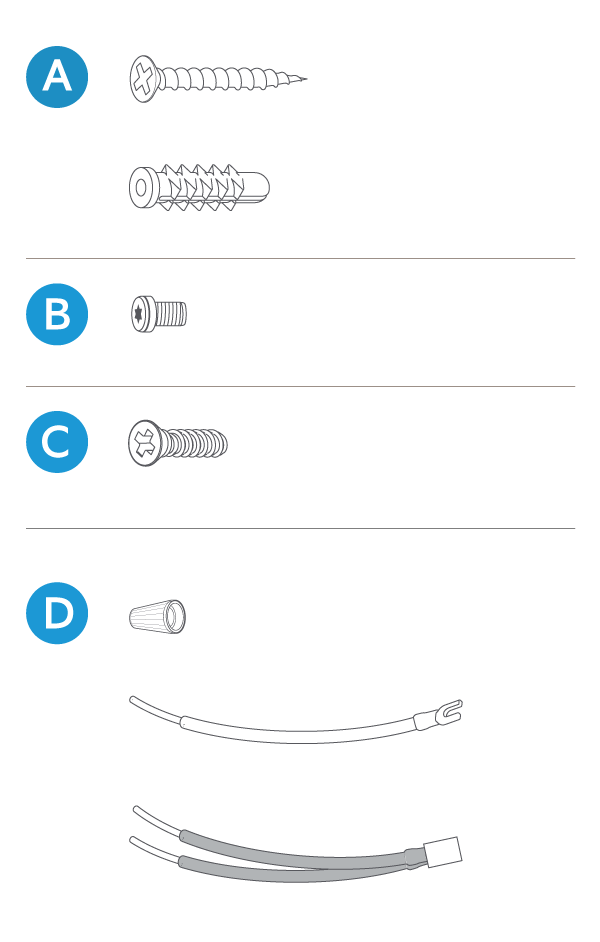

Quincaillerie incluse

• Vis de fixation longues de 1-3/8 po (A)
• Ancrages de fixation (A)
• Vis de sécurité de 3/16 po (B)
• Vis de fixation courtes de 5/8 po (C)
• Capuchons de connexion (D)
• Rallonges de fils (D)
• Câbles optionnels de l'ensemble d'alimentation Pro (D)
• Support de cales ou d'angle

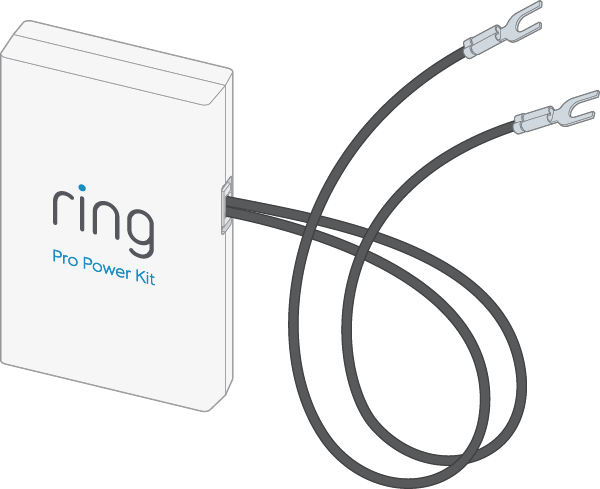

• Ensemble d'alimentation Pro

Outils nécessaires

• Tournevis cruciforme
• Perceuse avec un foret de ¼ po (6 mm) (facultatif)

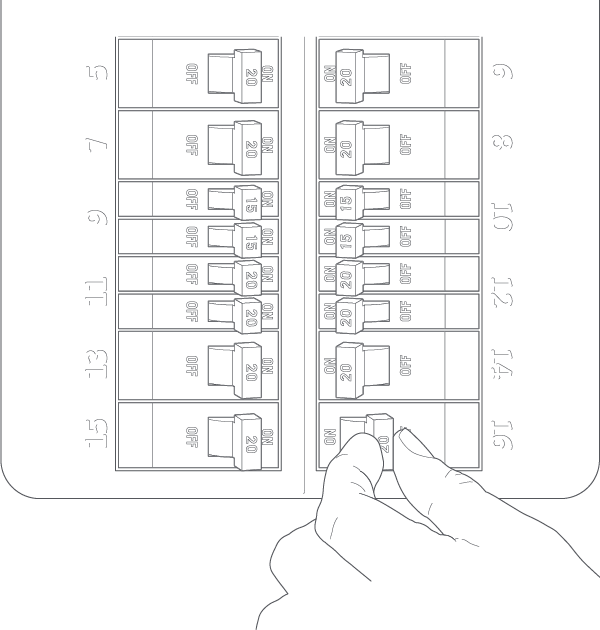

Étape 1 : Coupez le courant au niveau du disjoncteur

Étape 2 : Vérifiez la compatibilité du carillon intérieur et du transformateur

Vérifiez la compatibilité avant l'installation pour éviter d'endommager vos appareils.

• Vérifiez si vous avez un carillon intérieur compatible.
• Vérifiez si vous avez un transformateur compatible.

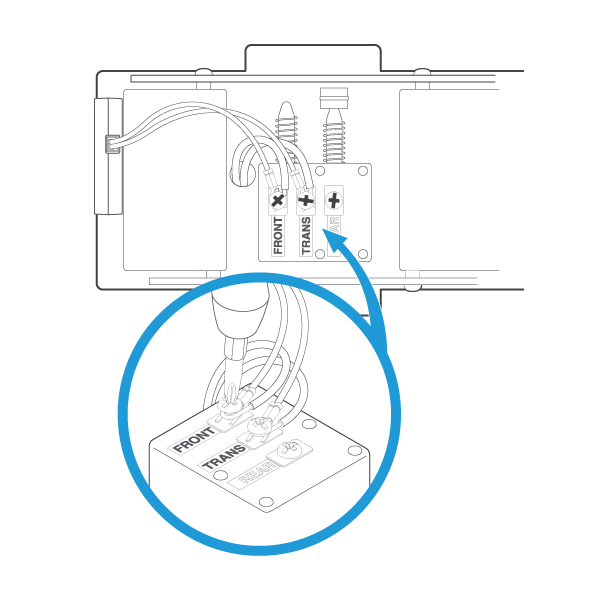

Étape 3 : installez l'ensemble d'alimentation Pro

Si vous branchez ou contournez un carillon intérieur, suivez notre guide pour installer votre ensemble d'alimentation Pro. Vous n'avez pas besoin de suivre ces étapes si vous utilisez un adaptateur d'alimentation.

Étape 4 : Désinstallez votre sonnette existante

Retirez votre sonnette du mur et débranchez les fils. Veillez à ce qu'ils ne retombent pas dans le mur pour pouvoir y accéder plus tard.

Étape 5 : Retirez la façade de la sonnette

Saisissez les bords de la façade et appuyez doucement contre l’avant de la sonnette pour la retirer.

Remarque : La façade devrait se décoller facilement, ne forcez pas excessivement.

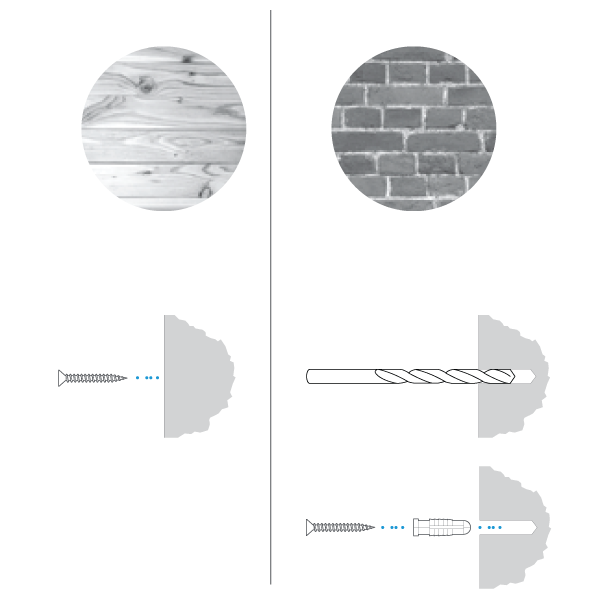

Étape 6 : Préparez l'emplacement de fixation

Si votre appareil utilisera un ensemble de cales ou d'angle, installez l'ensemble avant de fixer la sonnette.

Installation sur une surface en bois

Il n'est pas nécessaire d'utiliser une perceuse ni des ancrages muraux.

Installation sur une surface en maçonnerie

1. En utilisant les emplacements de trous de vis marqués, percez des trous de positionnement à l'aide d'un foret de 6 mm (1/4 po).
2. Insérez les ancrages muraux fournis.

Étape 7 : Branchez les fils de la sonnette ou l'adaptateur d'alimentation

Câblage à un carillon intérieur ou à un transformateur

À l'arrière de votre sonnette Ring, branchez les deux fils aux bornes de raccordement. Ne branchez qu'un seul fil par borne. Serrez les bornes de raccordement pour fixer les fils.

• Si les fils de votre sonnette sont trop courts pour atteindre votre nouvelle sonnette Ring, vous pouvez fixer les rallonges de fils incluses à l'aide des capuchons de connexion inclus.

Connexion à un adaptateur d'alimentation

Si vous utilisez un adaptateur d'alimentation, sélectionnez Aucun carillon ou Aucun dans les paramètres de type de carillon de votre application Ring. En savoir plus sur la configuration des paramètres de carillon.

1. Raccordez les fils de l'adaptateur aux deux vis de raccordement situées à l'arrière de votre sonnette Ring, puis vissez-les pour les mettre en place.

2. Branchez l'adaptateur dans une prise électrique.

3. Fixez-le avec des serre-câbles.

Étape 8 : Installez la sonnette

Fixation directement au mur

Rentrez les fils et les capuchons de connexion excédentaires dans le mur, puis fixez votre sonnette Ring au mur à l'aide des vis de fixation inclues dans le sac A.

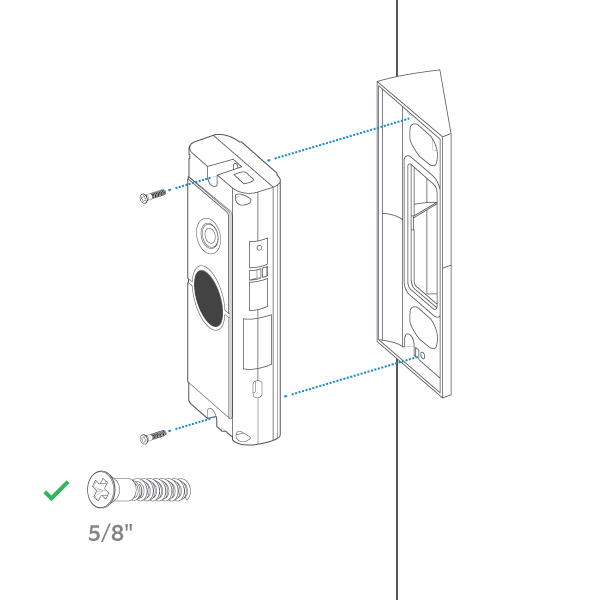

Fixation à un ensemble de cales ou d'angle

Insérez tout excédent de câblage et les capuchons de connexion dans le mur, puis fixez votre sonnette Ring au support à l'aide des vis courtes du sac C.

Étape 9 : Fixez votre Sonnette Ring

Remettez la façade en place, puis utilisez le tournevis inclus pour insérer et serrer une des vis de sécurité de 3/16 po. ATTENTION! Si vous utilisez les mauvaises vis pour fixer la façade, vous risquez d'endommager l'appareil pendant l'installation, de créer un risque d'incendie et d'être gravement blessé.

Étape 10 : Rétablissez l'alimentation au niveau du disjoncteur

Réactivez le disjoncteur. Il se peut qu'il faille un moment pour que votre Sonnette Ring s'allume. Elle s'allumera lorsqu'elle sera prête. En savoir plus sur les schémas lumineux des sonnettes.

Étape 11 : Configurez votre sonnette dans l'application Ring

Une fois votre sonnette installée, suivez les instructions de l'application pour configurer votre appareil.

Étape 12 : Ajustez les paramètres du carillon intérieur

Remarque importante : Pour éviter d'endommager vos appareils, n'appuyez pas sur le bouton de la sonnette tant que vous n'avez pas modifié les paramètres du carillon intérieur dans l'application Ring, même si vous n'utilisez pas de carillon intérieur. Dans les paramètres du carillon intérieur de votre application Ring, changez le type de carillon :

• Mécaniques

  : sélectionnez cette option pour les sonnettes simples qui émettent un « ding-dong ».
• Numérique

  : sélectionnez cette option pour les sonnettes électroniques qui produisent des sons à partir d'un haut-parleur, comme une mélodie.
• Aucun carillon

  ou

  Aucun

  : sélectionnez cette option si vous utilisez un adaptateur d'alimentation, si vous avez contourné un carillon ou si vous êtes câblé directement à un transformateur.

Si votre sonnette ring est connectée à un carillon intérieur, essayez de faire sonner votre sonnette. Si elle ne sonne pas correctement, consultez notre guide pour configurer et résoudre les problèmes de votre carillon intérieur.
