Spotlight Cam Pro (第2世代) (PoEモデル) を設置する

Spotlight Cam Pro (第2世代) (PoEモデル) を設置するための手順をご紹介します。

取り付け部品

必要なツール

プラスドライバー

コーキングガン

6mm (1/4インチ) の石材用ドリルビットを装着したドリルドライバー (オプション)

1. 保護フィルムを剥がします。

2. Ringアプリをダウンロードします。

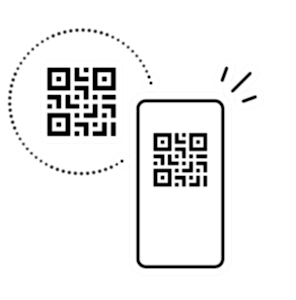

3. デバイスのQRコードをスキャンします。

4. 設置場所を選択します。

注: 設置作業を行う前に、PoE+対応のPoE (Power over Ethernet) スイッチが動作しており、正常に機能するカテゴリ5 (Cat5) イーサネットケーブルに正しく接続されているか確認してください。

ジャンクションボックスの取り付け方法

1. イーサネットケーブルを通す位置に応じて、ジャンクションボックスの側面または背面のキャップを硬貨を使用して緩めて取り外します。

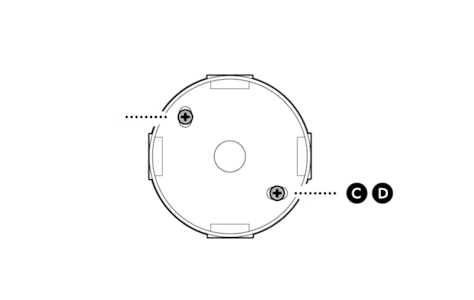

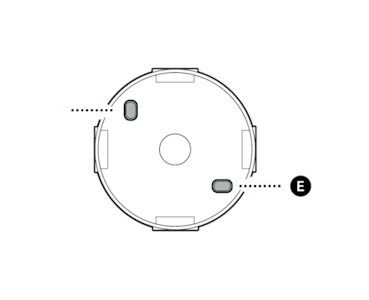

2. 付属のジャンクションボックスを付属のネジで壁または天井に取り付けます。

漆喰、レンガ、コンクリートに設置する場合は、6mm（1/4インチ）の石材用ドリルビットを使用して穴を開け、付属の壁面用アンカーを差し込みます。

3. ネジ穴に付属のプラグをはめ込みます

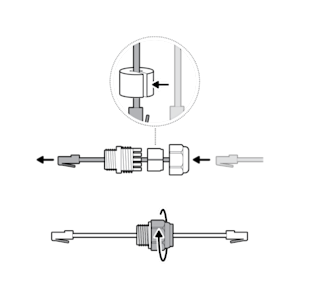

4. 本体からキャップを取り外し、ケーブルグランドを分解します。

注: イーサネットケーブルを背面からジャンクションボックスに通す場合は、ケーブルグランドを取り付ける必要はありません。

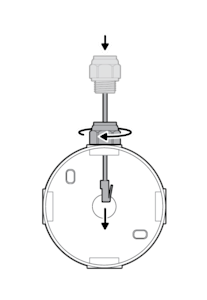

5. イーサネットケーブルをケーブルグランドに通し、Oリングをケーブルに装着してから、隙間がないようにしっかりとネジを締めて固定します。

注: ジャンクションボックスをPoEスイッチの直上に取り付ける場合、ケーブルグランドを接続する必要はありません。

6. イーサネットケーブルをノックアウト部分に通し、ケーブルグランドがしっかりと固定されているか確認します。

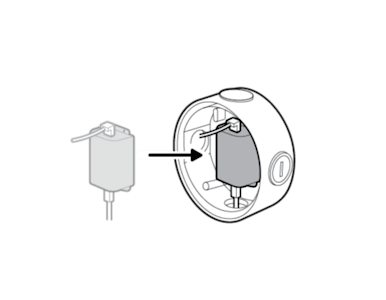

7. イーサネットケーブルをアダプターに差し込みます。

8. ジャンクションボックスのカバーマウント内にあるUSB-Cケーブルを、根元までしっかりとアダプターに差し込みます。

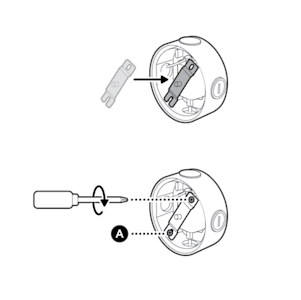

9. アダプターをジャンクションボックスの中央に差し込みます。

10. アダプターに付属のネジを端が閉じた側のネジ穴から順に締め、金属のクロスバーを取り付けます。

11. カバーマウントでジャンクションボックスを閉じます。

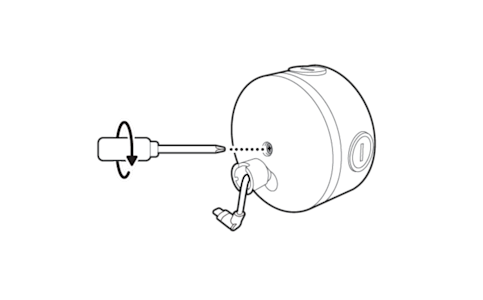

12. 中央のネジを締めて、ジャンクションボックスのカバーマウントを固定します。

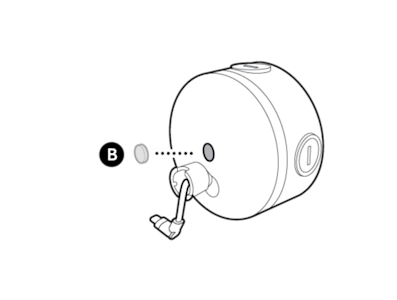

13. 中央のネジ穴に付属のゴムキャップをはめ込みます。

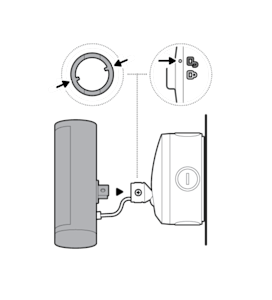

14. カメラ背面にある中央のゴムキャップを取り外します。

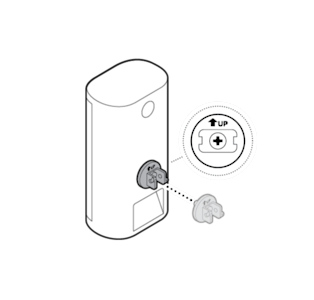

15. 「UP」矢印が上向きになるように、カメラ背面に付属の六角ジョイントをしっかりと取り付けます。

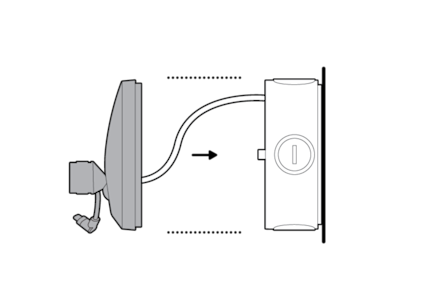

16. ジャンクションボックスのカバーマウントを通っているUSB-Cケーブルをカメラに差し込み、しっかりと挿入されているか確認します。

17. 六角ジョイントをジャンクションボックスのカバーマウントに合わせて差し込みます。

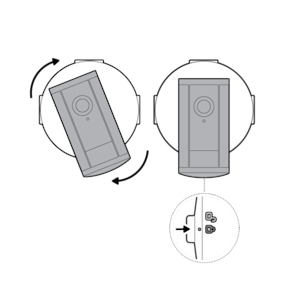

18. カメラが所定の位置にロックされるまで回します。

19. 安全ネジを締めます。

20. カメラの装飾カバーを「カチッ」と音がするまでスライドさせて固定します。

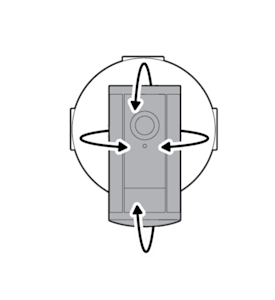

21. 必要に応じて、カメラの位置を調整します。

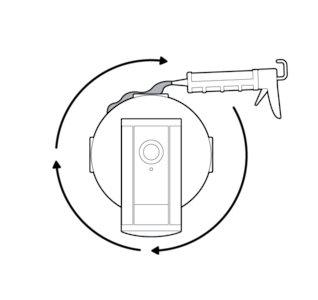

22. ジャンクションボックスの各箇所 (ノックアウトの周囲、ジャンクションボックスとカバーマウント/取り付け面の隙間) に適切なシリコンまたはコーキング材を塗布してボックスを密閉します。
