PoE+アダプター (マウント付き) を設置する
PoE+アダプター (マウント付き) は、以下の手順で簡単に設置することができます。
View/download manual for Outdoor Cam Plus PoE (English, Français, Deutsch, Italiano, Español, Nederlands, Svenska, Dansk, Suomi, Norsk, عربي)Outdoor Cam Pro PoE の取扱説明書を表示する付属の取り付け部品
必要なツール
ドリル
プラスドライバー
コーキングガン

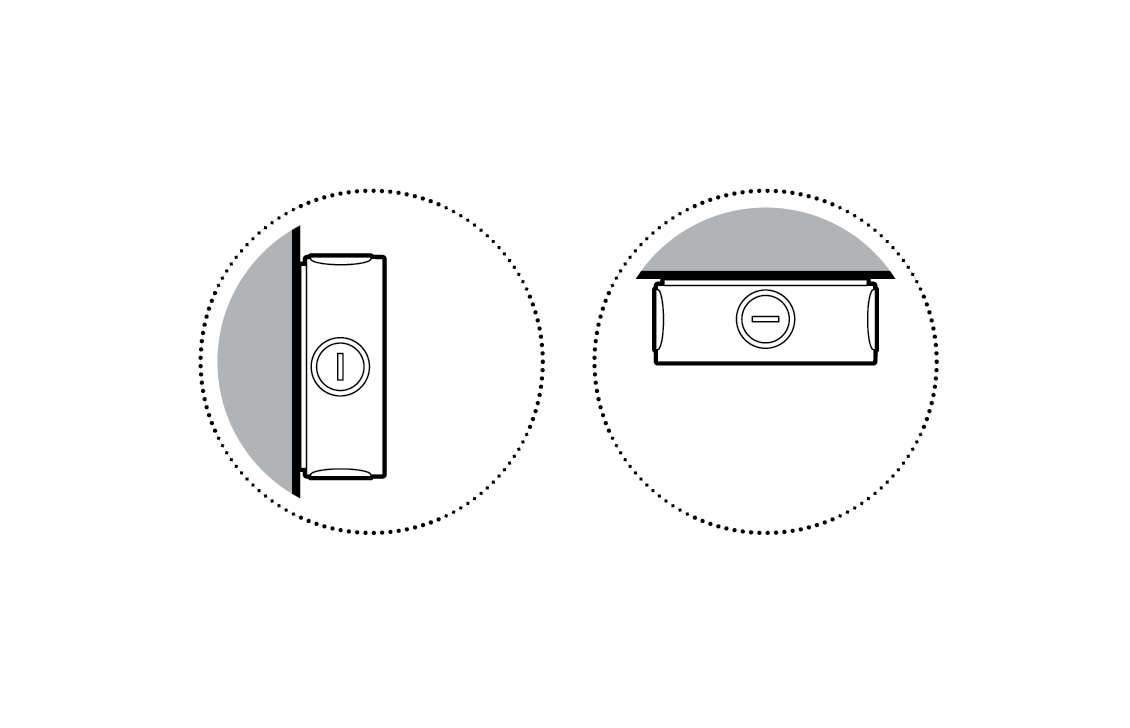

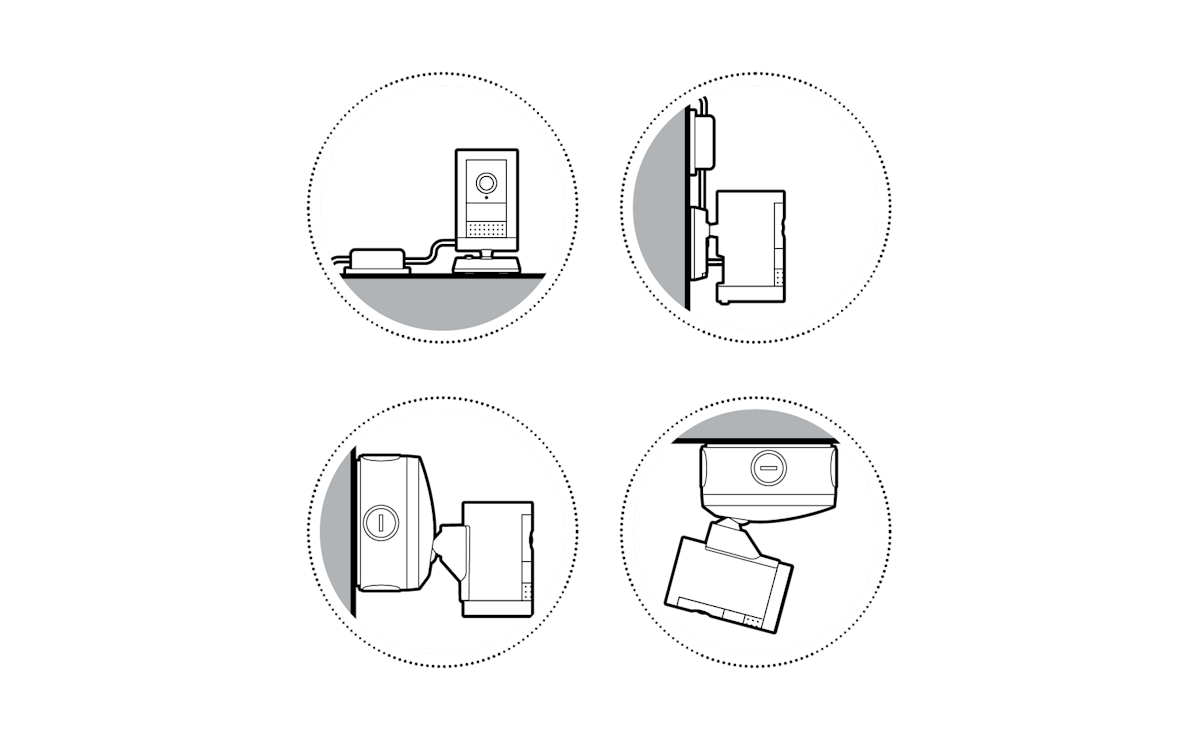

1. 場所を選択します。
注: 設置作業を行う前に、PoE+対応のPoE (Power over Ethernet) スイッチが動作しており、正常に機能するカテゴリ5イーサネットケーブルに接続されているか確認してください。
ジャンクションボックスの取り付け
1. ジャンクションボックスの側面または背面にあるキャップを、硬貨を使用して緩め取り外します
2. 付属のジャンクションボックスを付属のネジで壁または天井に取り付けます。

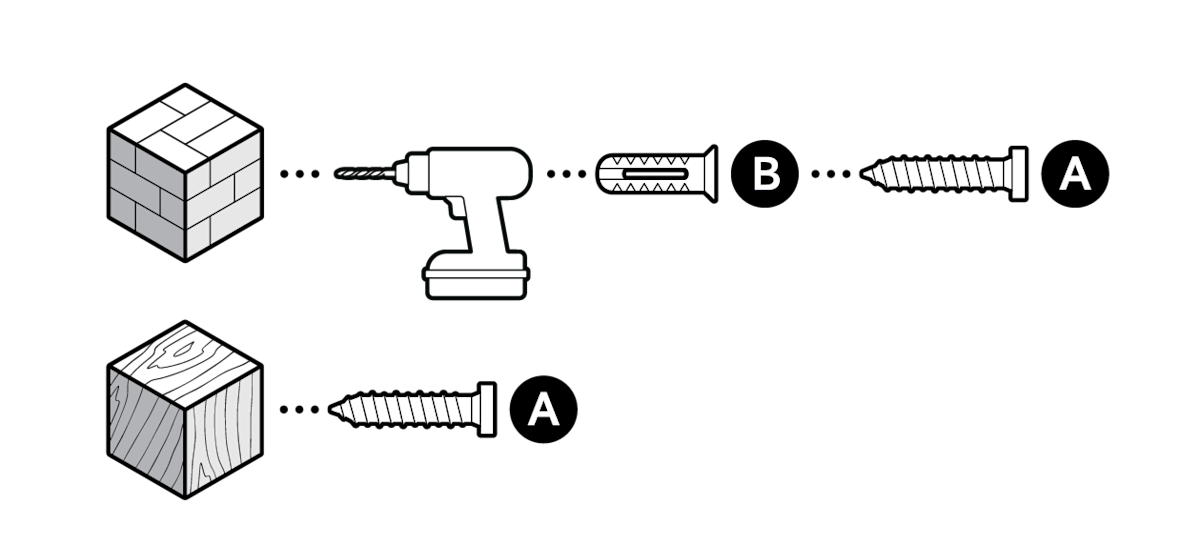

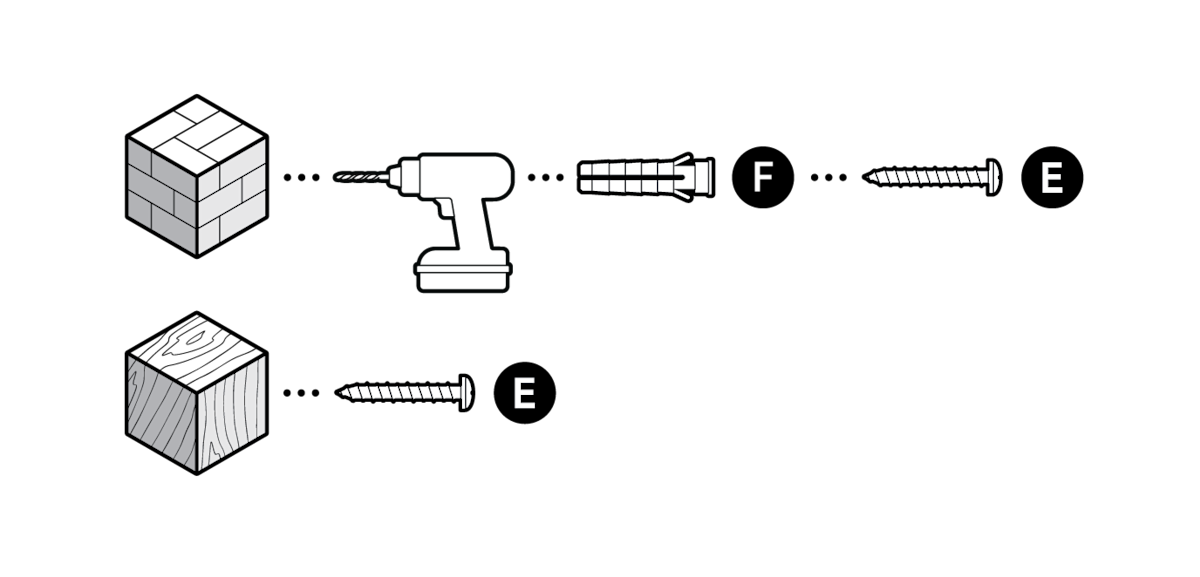

しっくい、レンガ、またはコンクリートの場合は、5mm (3/16インチ) の石材用ドリルビットを使用して壁に穴を開け、付属の壁面用アンカーを挿入します。

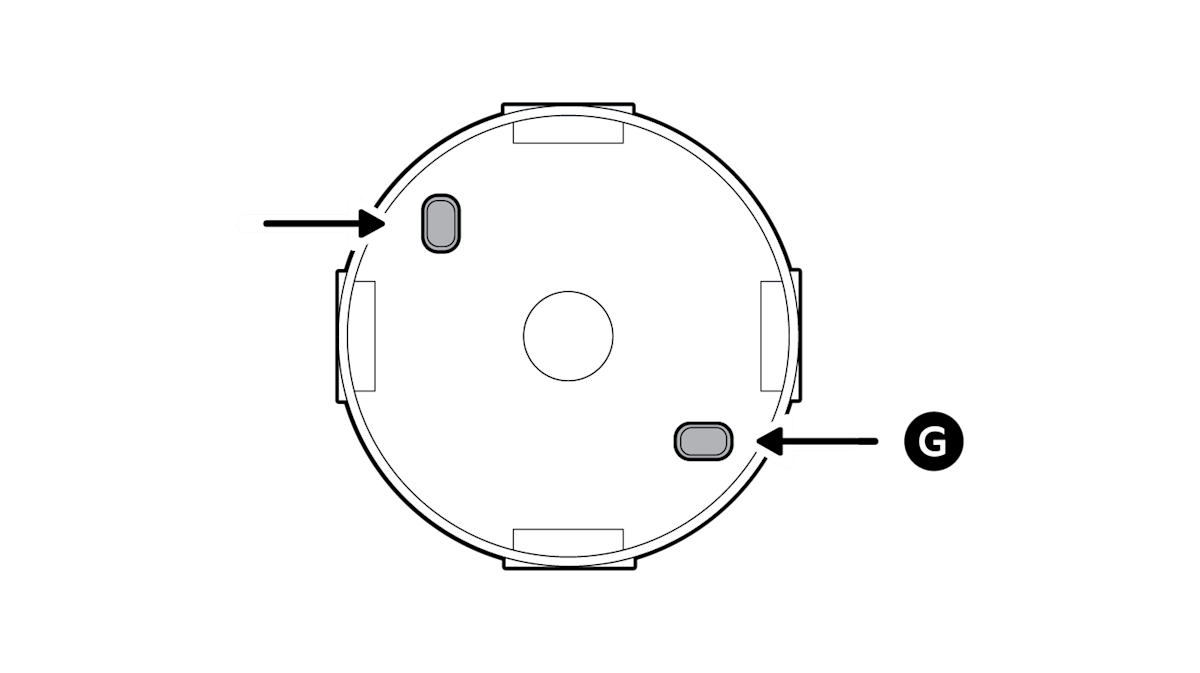

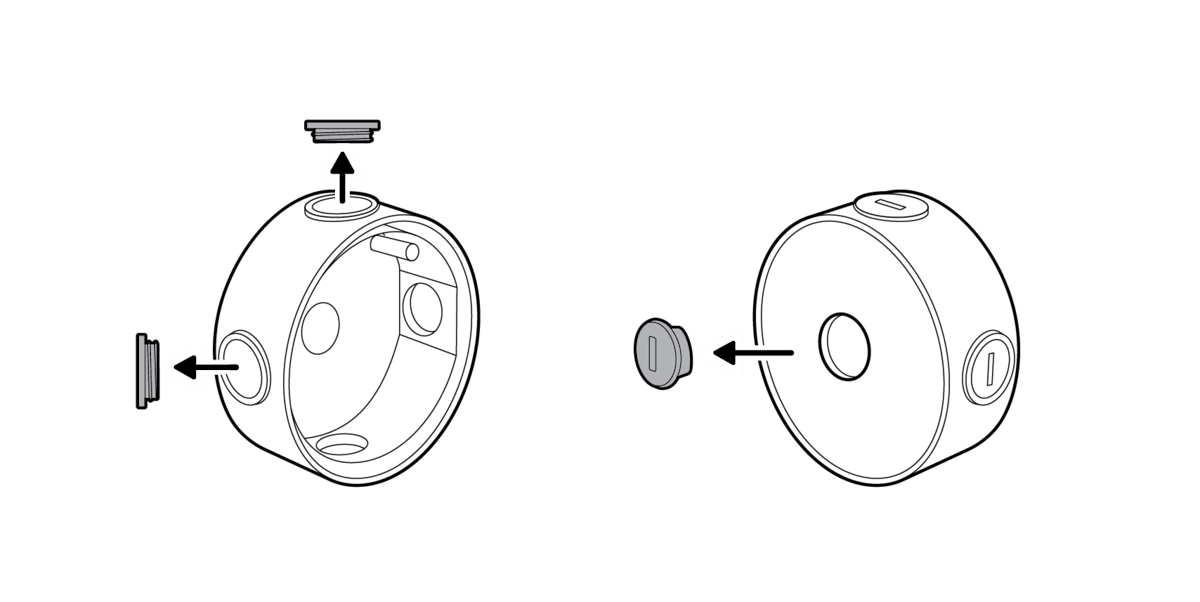

3. ネジ穴に付属のプラグ を は め 込 み ま す 。

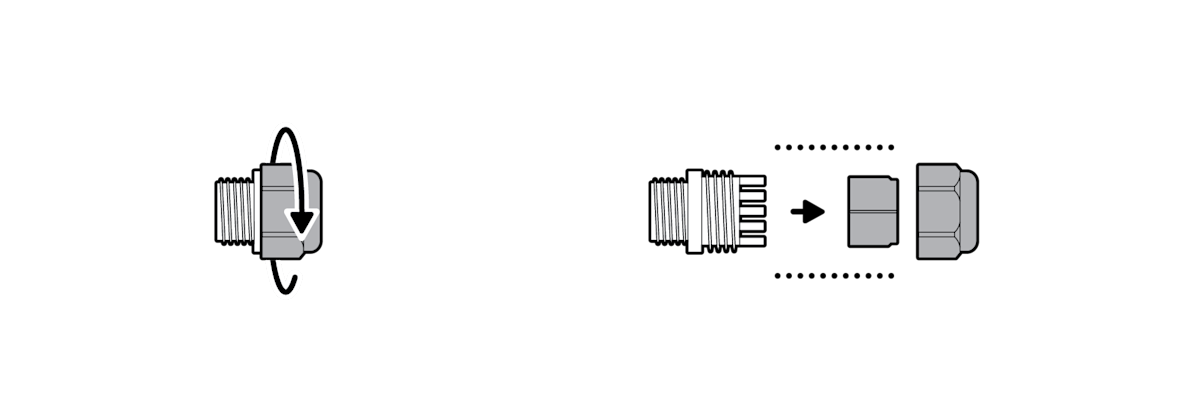

4. 本体からキャップを取り外し、ケーブルグランドを分解します。

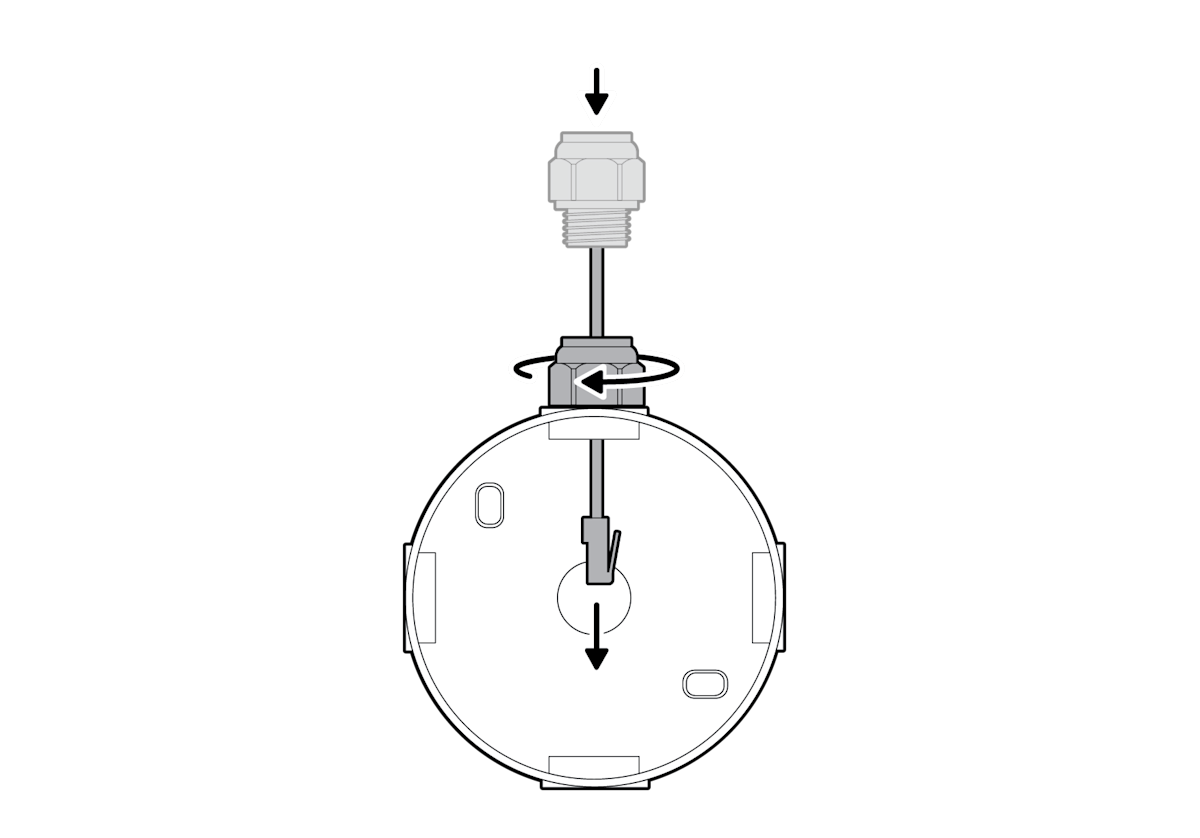

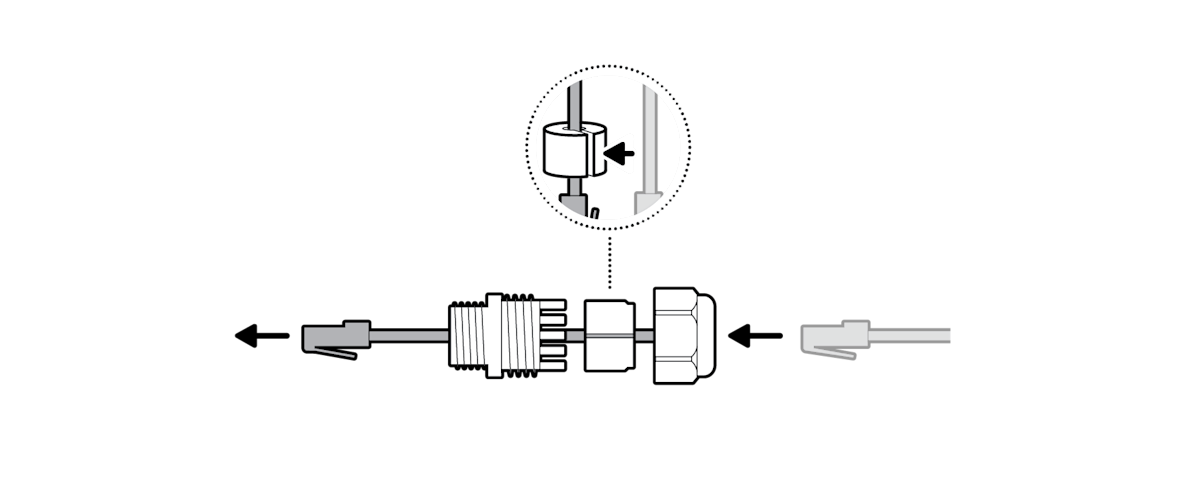

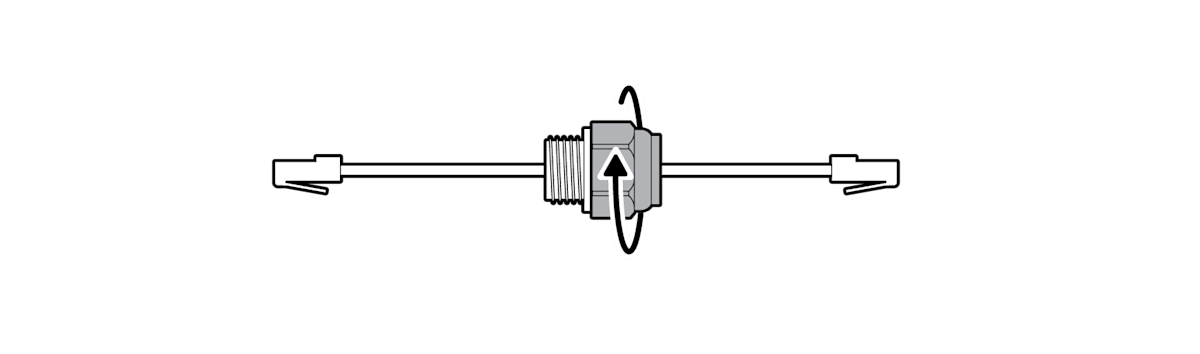

5. イーサネットケーブルをケーブルグランドに通し、Oリングをケーブルに装着してから、隙間がないようにしっかりとネジを締め込みます。
注: イーサネットケーブルを中央の穴に通す場合はは、ケーブルグランドを取り付ける必要はありません。
6. イーサネットケーブルをノックアウト部分に通し、ケーブルグランドがしっかりと固定されているか確認します。

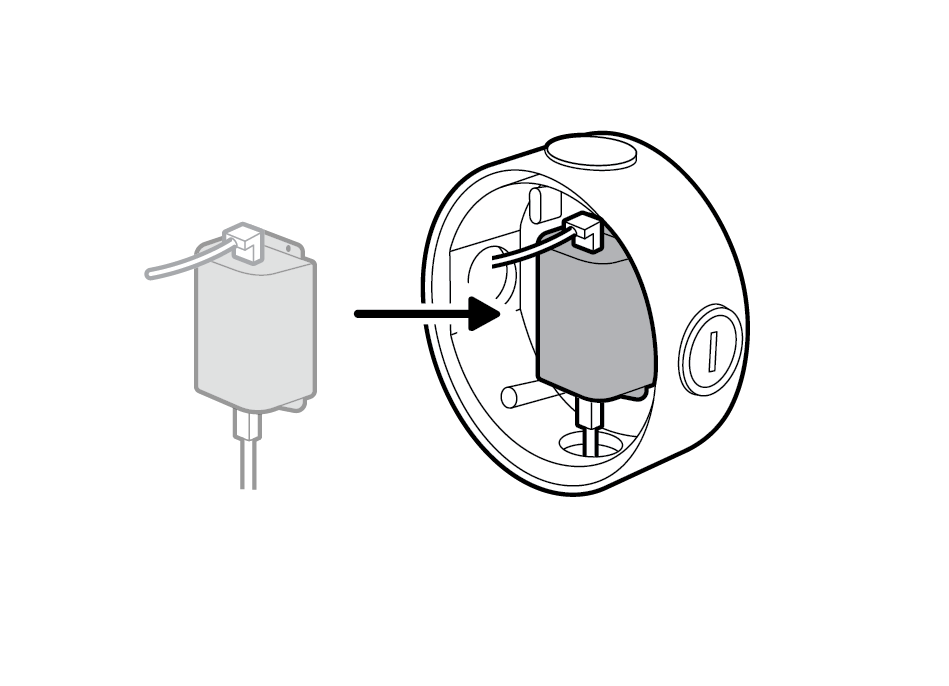

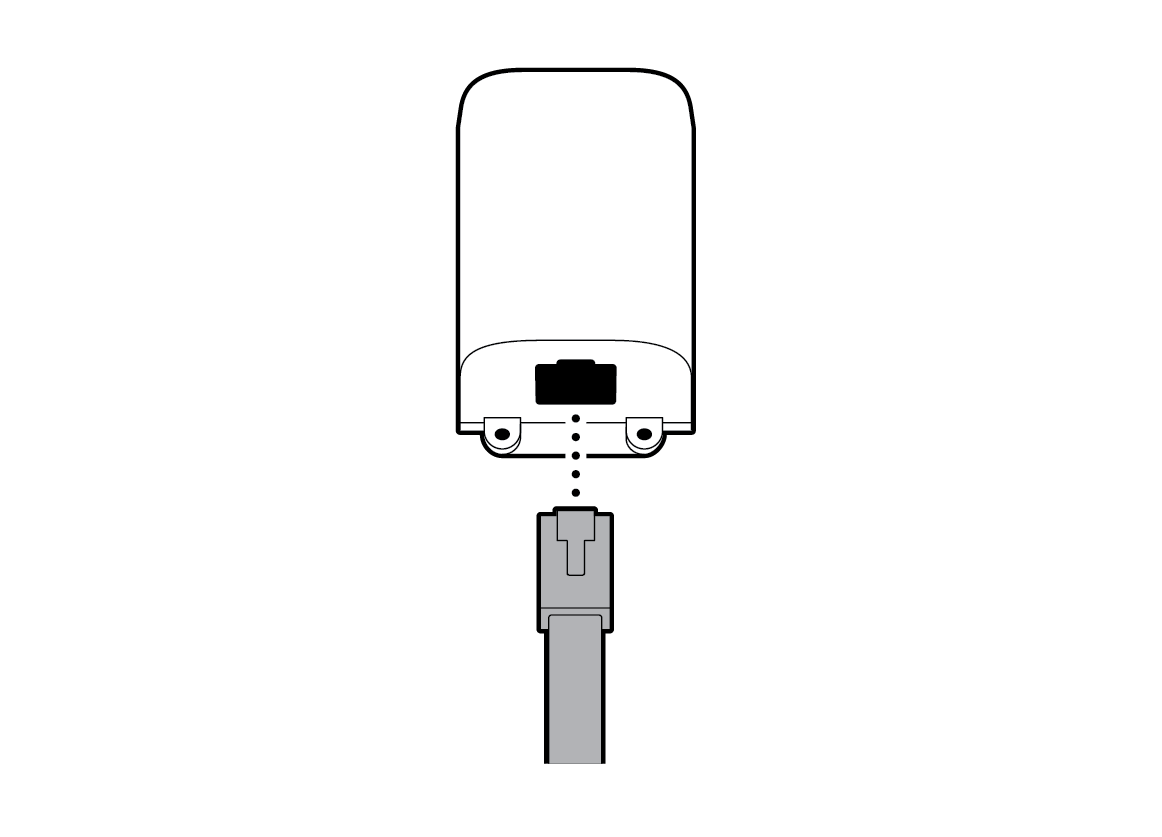

7. イーサネットケーブルをアダプターに差し込みます。
8. ジャンクションボックスのカバーマウント内にあるUSB-Cケーブルを、根元までしっかりとアダプターに差し込みます。
9. アダプターをジャンクションボックスの中央に差し込みます。

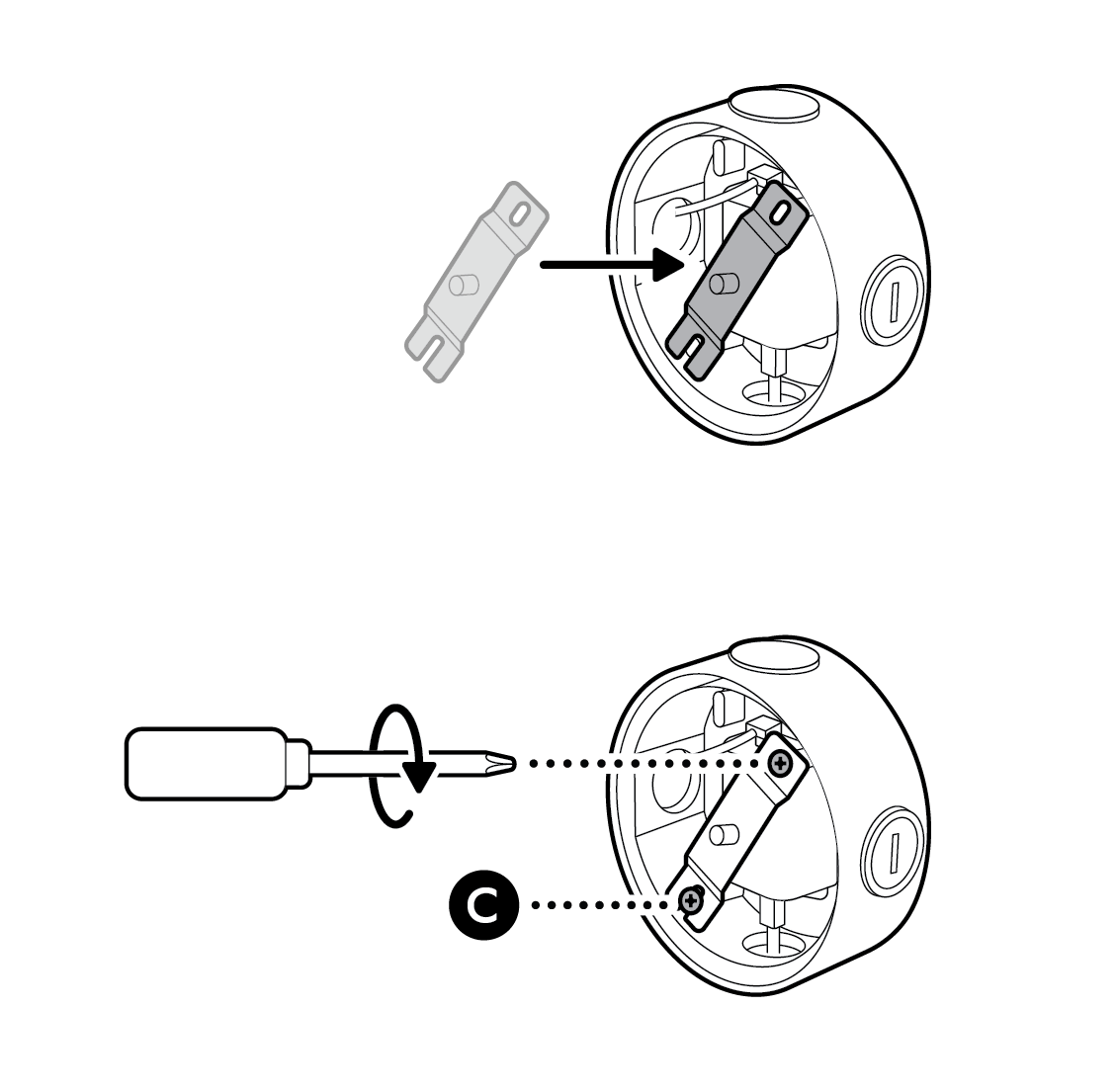

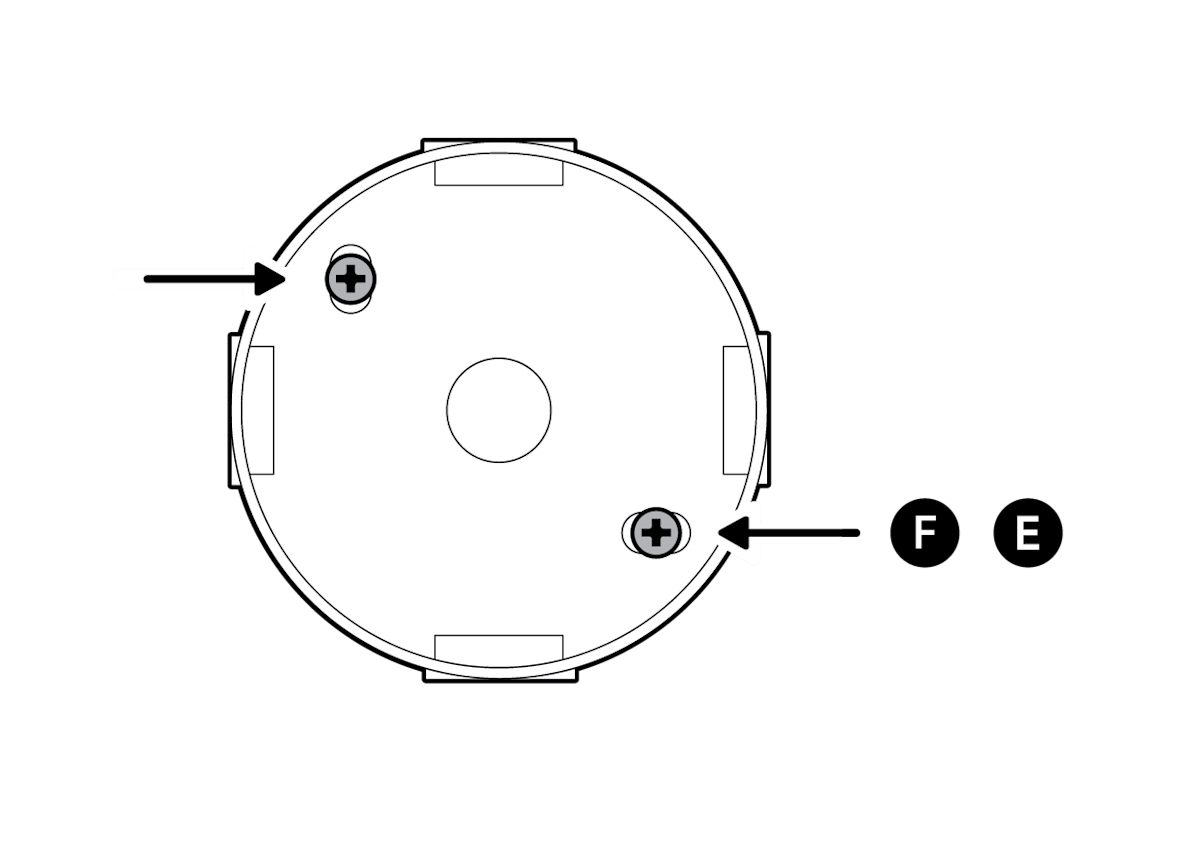

10. アダプターに付属のネジを端が閉じた側のネジ穴から順に締め、金属のクロスバーを取り付けます。
11. ジャンクションボックスカバーマウントでジャンクションボックスを閉じます。
12. 中央のネジを締めて、ジャンクションボックスのカバーマウントを所定の位置に固定します。

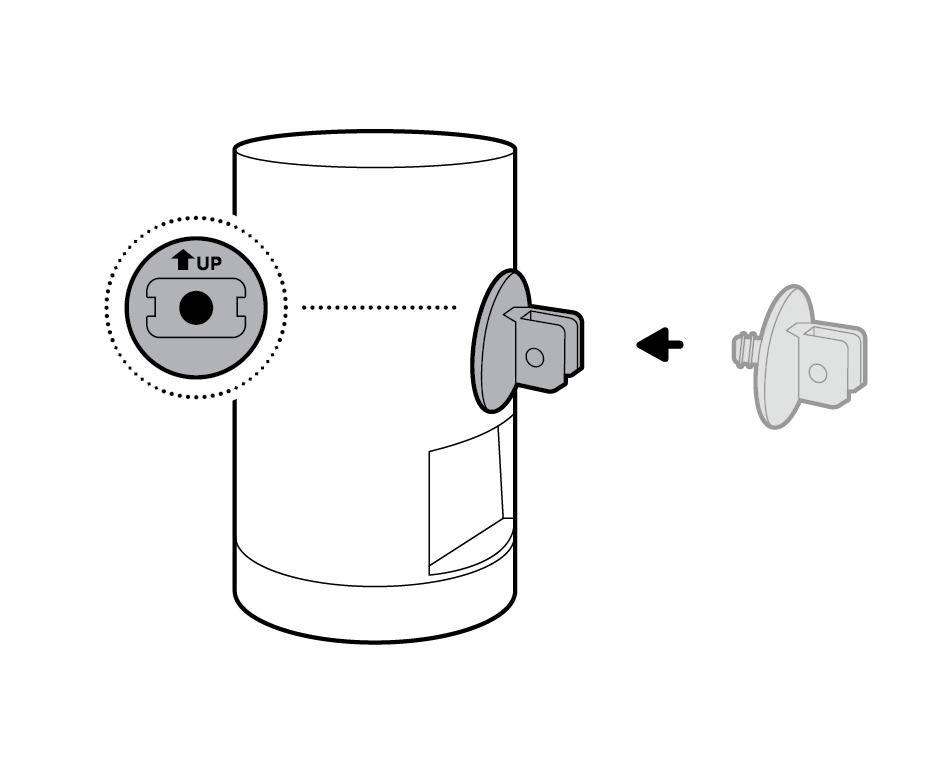

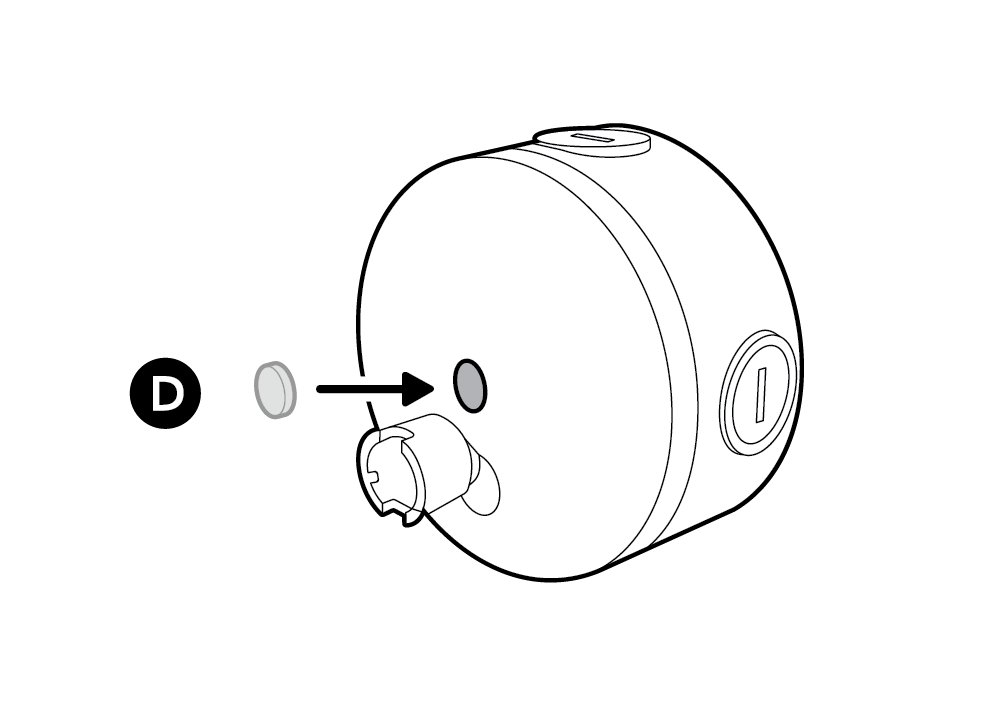

13. 中央のネジ穴に付属のプラグをはめ込みます。

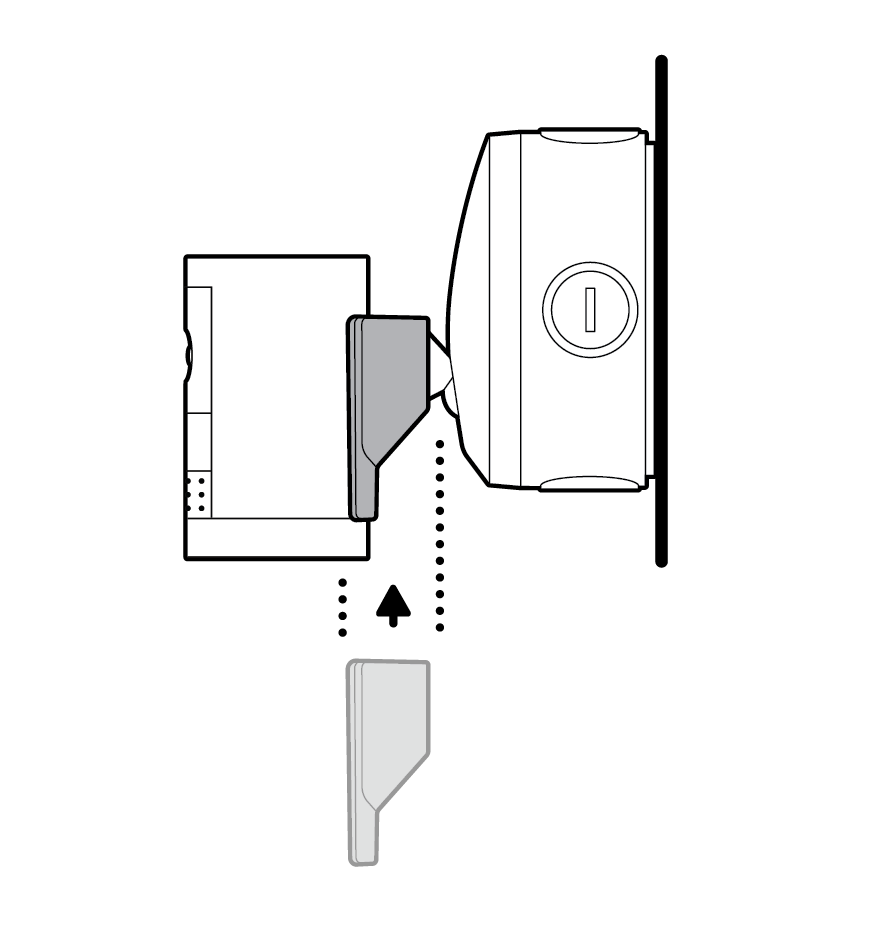

14. カメラ の セットアップ ガ イドを参照して、カメラに元々付属していたマウントとゴムキャップを取り外します
15. カメラの背面に付属の六角ジョイントをしっかりと取り付け、ケーブルを収める溝が垂直に位置するように調整します。
16. 必要に応じて、カメラの電源ポートからゴム製プラグを取り外します。取り外しの際は、カメラのセットアップガイドを参照してください。

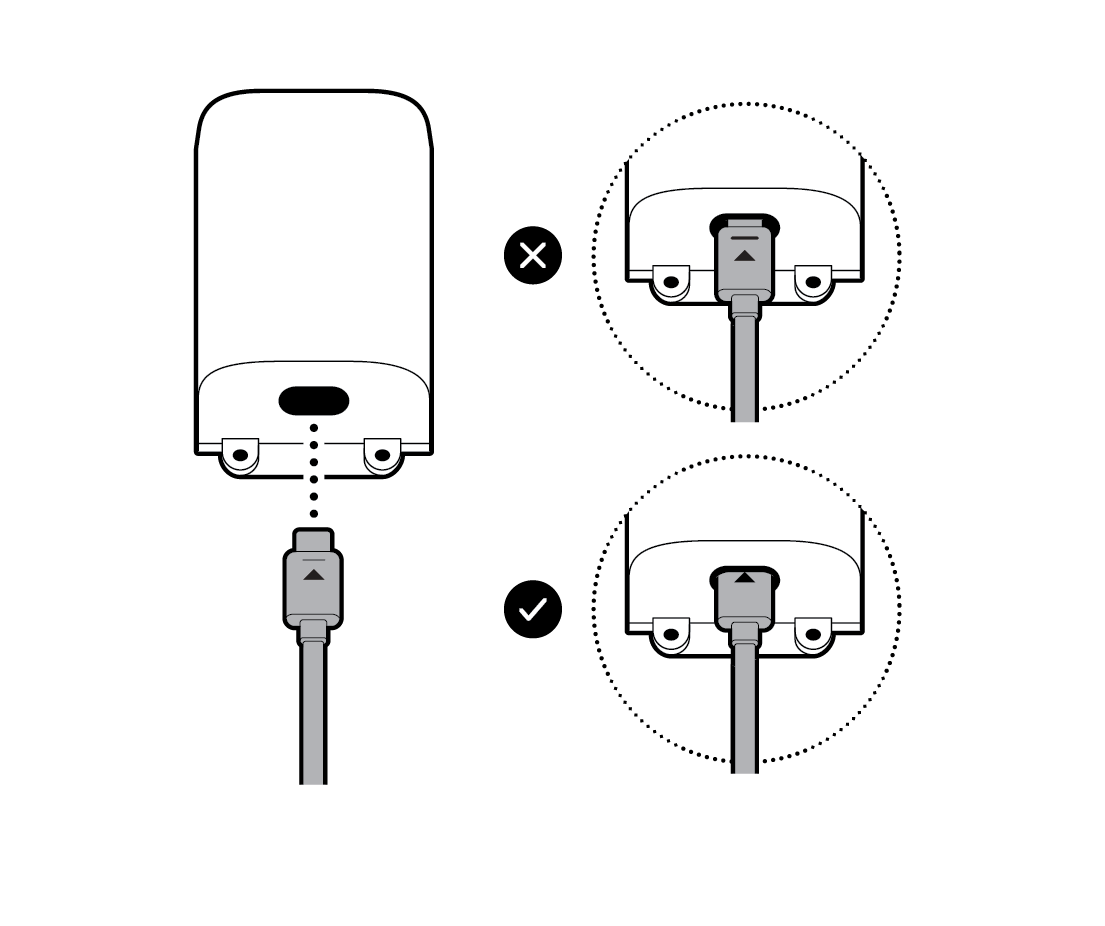

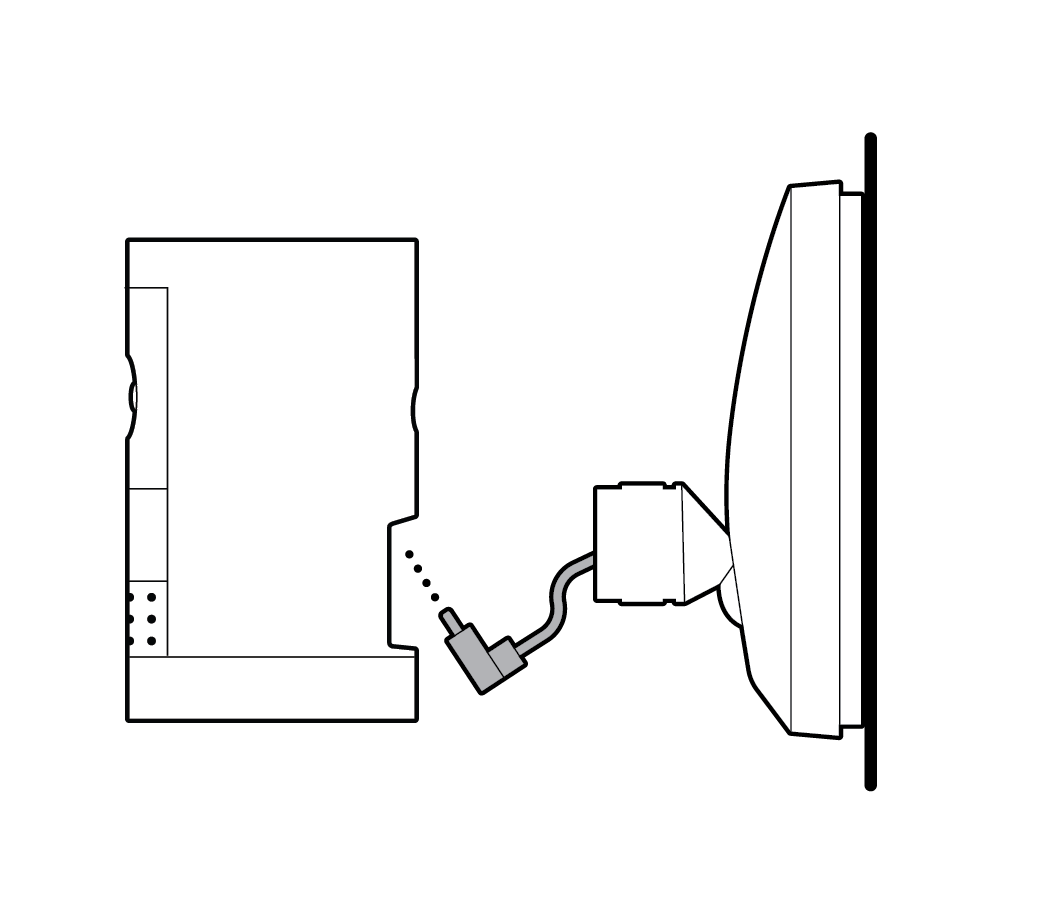

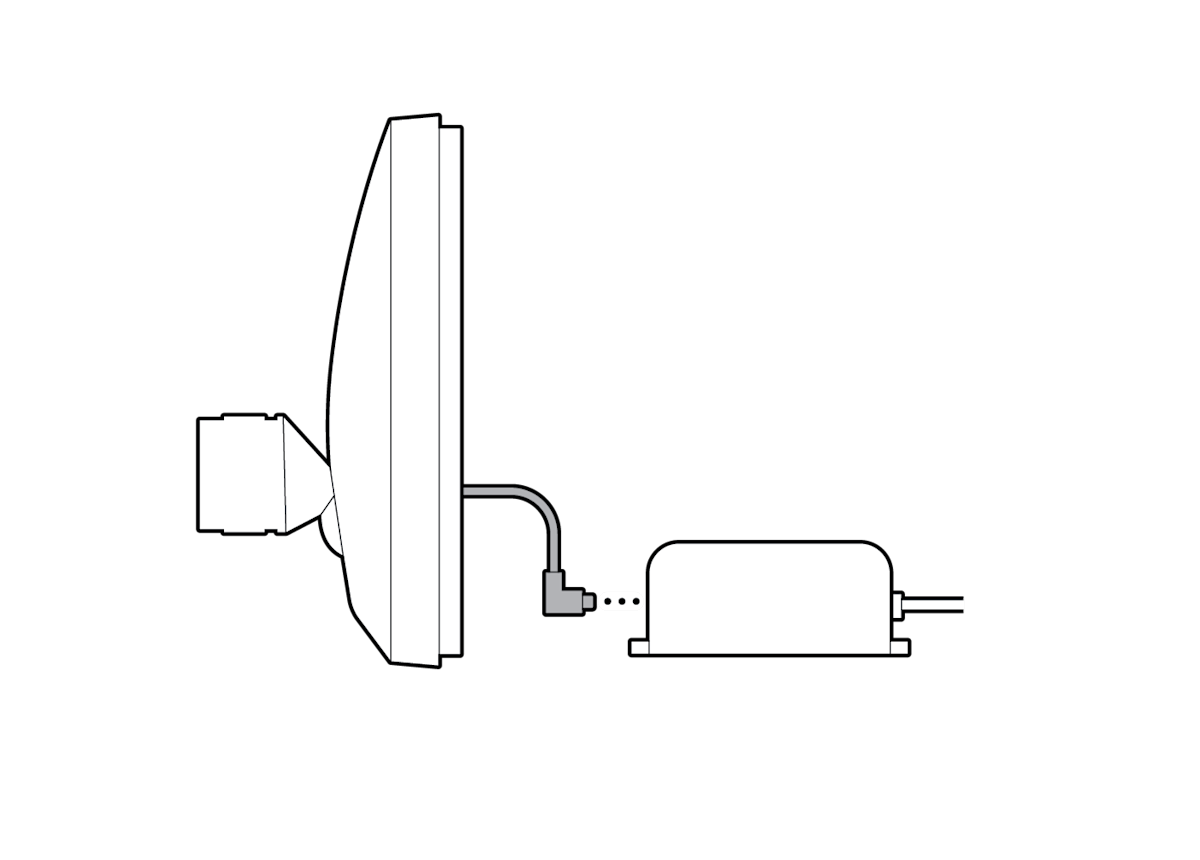

17. ジャンクションボックスのカバーマウントを通っているUSB-Cケーブルをカメラに差し込み、しっかりと挿入されているか確認します。

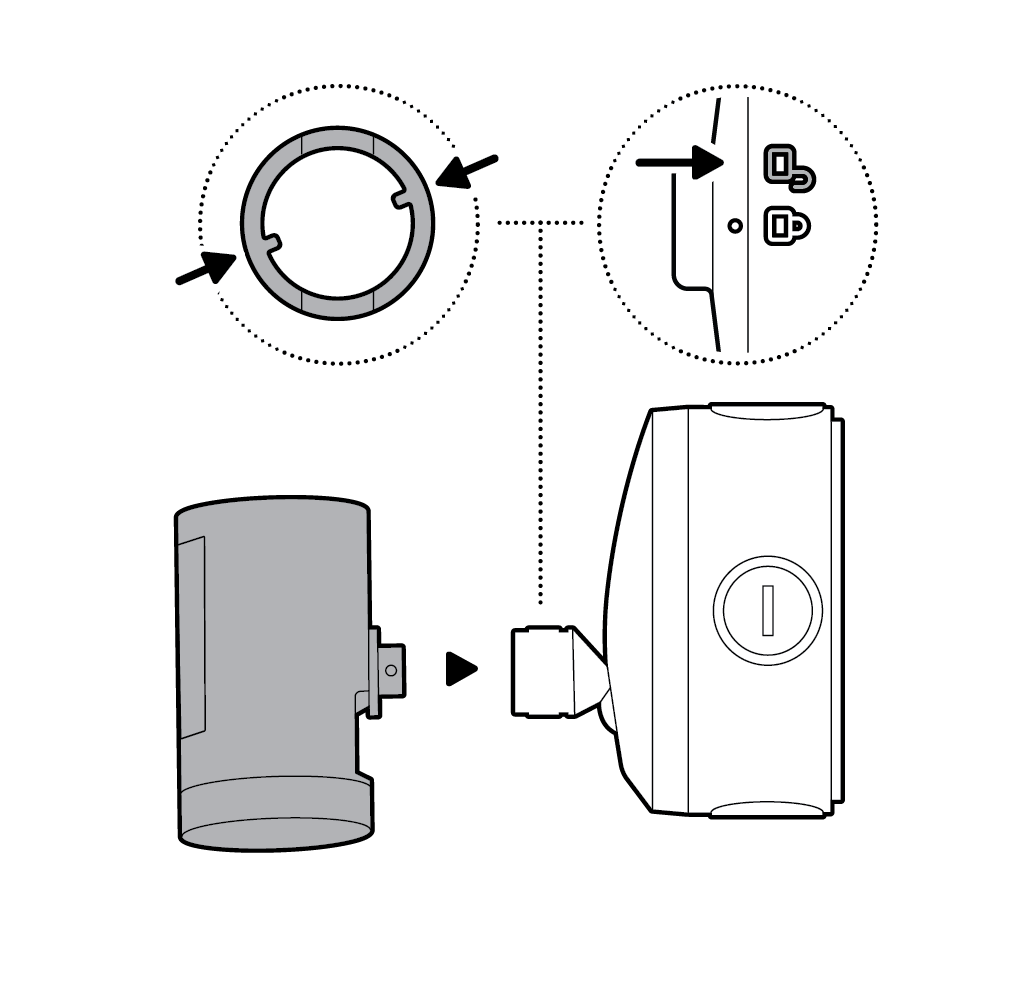

18. 六 角 ジョイントとジャンクションボックスのカバーマウントにあるロックインジケーターの位置が合うように調整します。
19. カメラが所定の位置にロックされるまで回します。

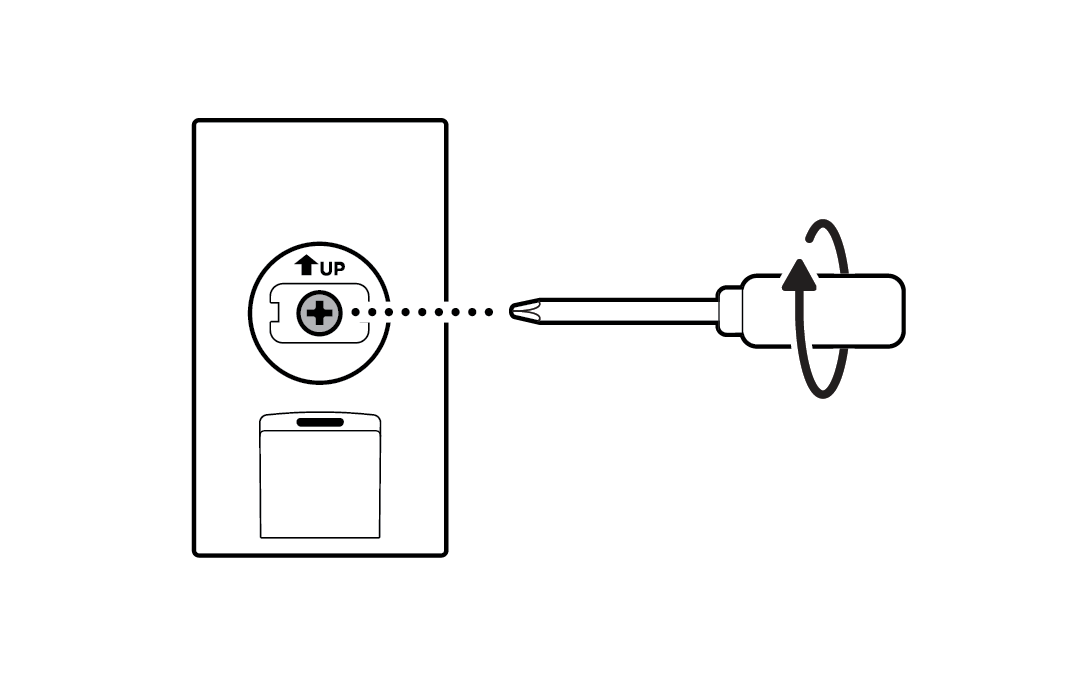

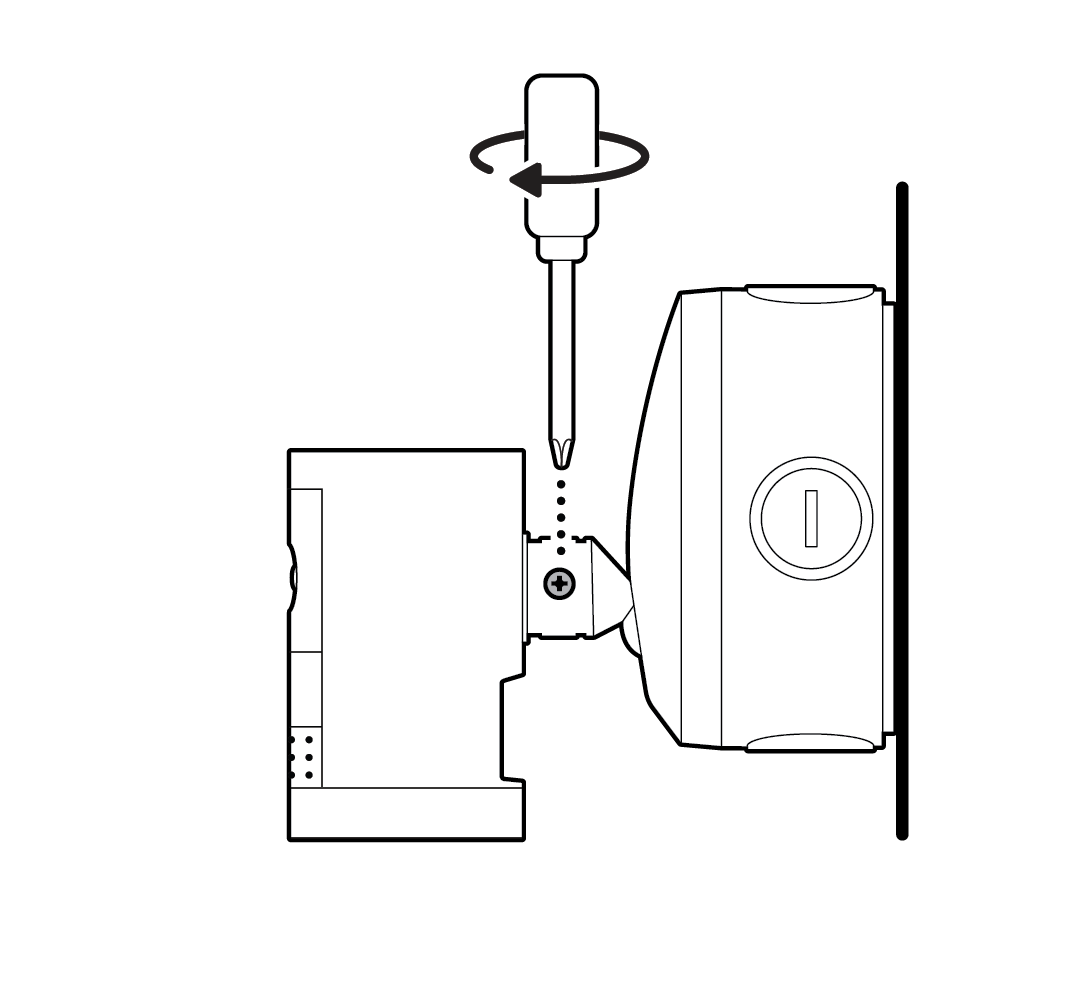

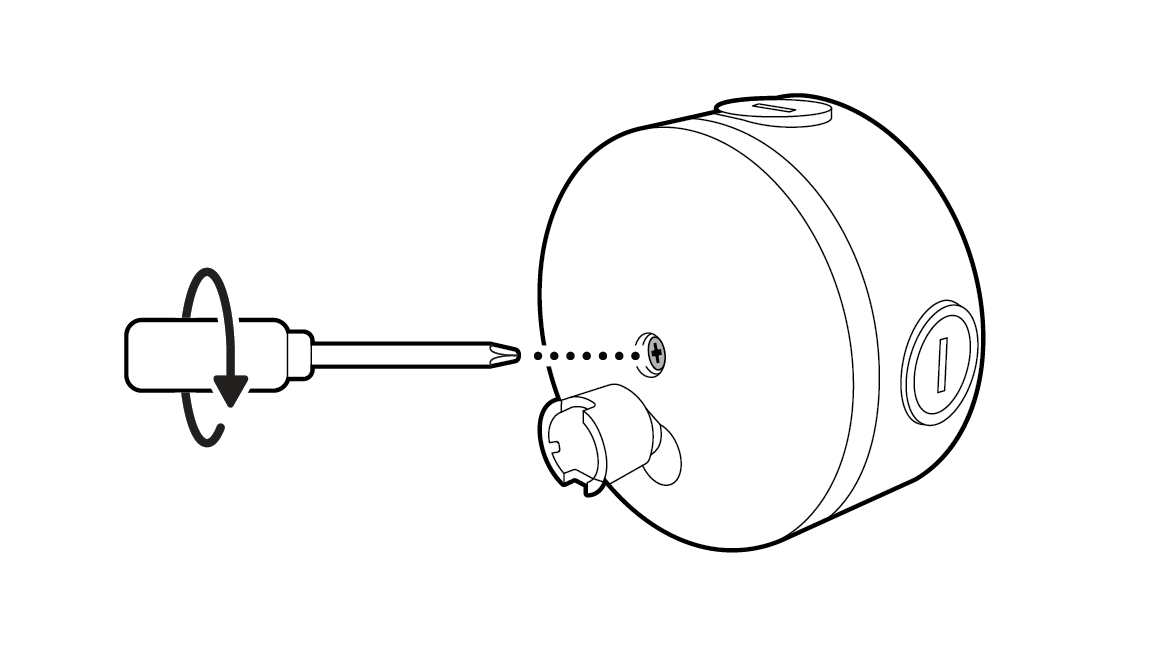

20. 安全ネジを締めます。
21. カメラの装飾カバーをカチッと音がするまでスライドさせて取り付けます。

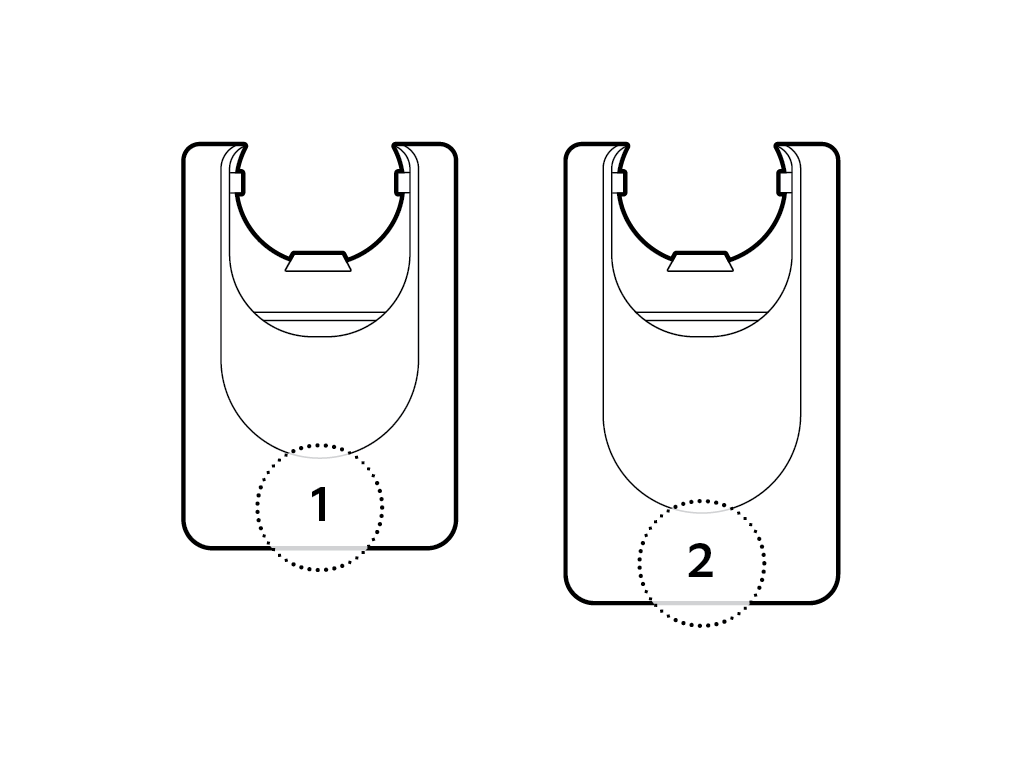

22. Outdoor Cam Plusを取り付ける場合は、装飾カバー1を使用します。Outdoor Cam Proを取り付ける場合は、装飾カバー2を使用します。

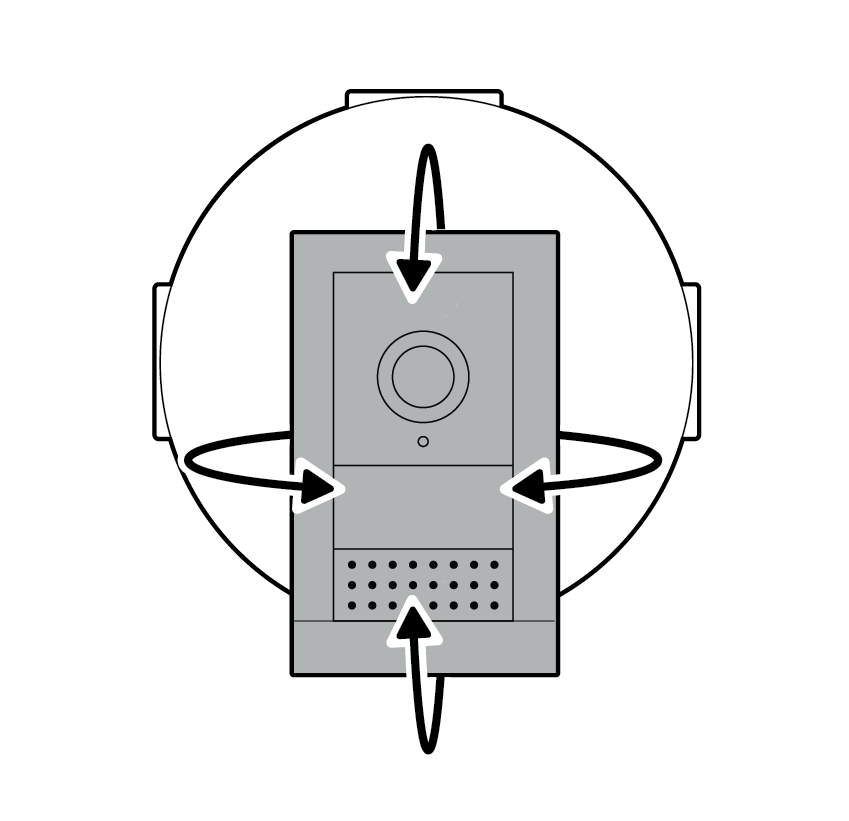

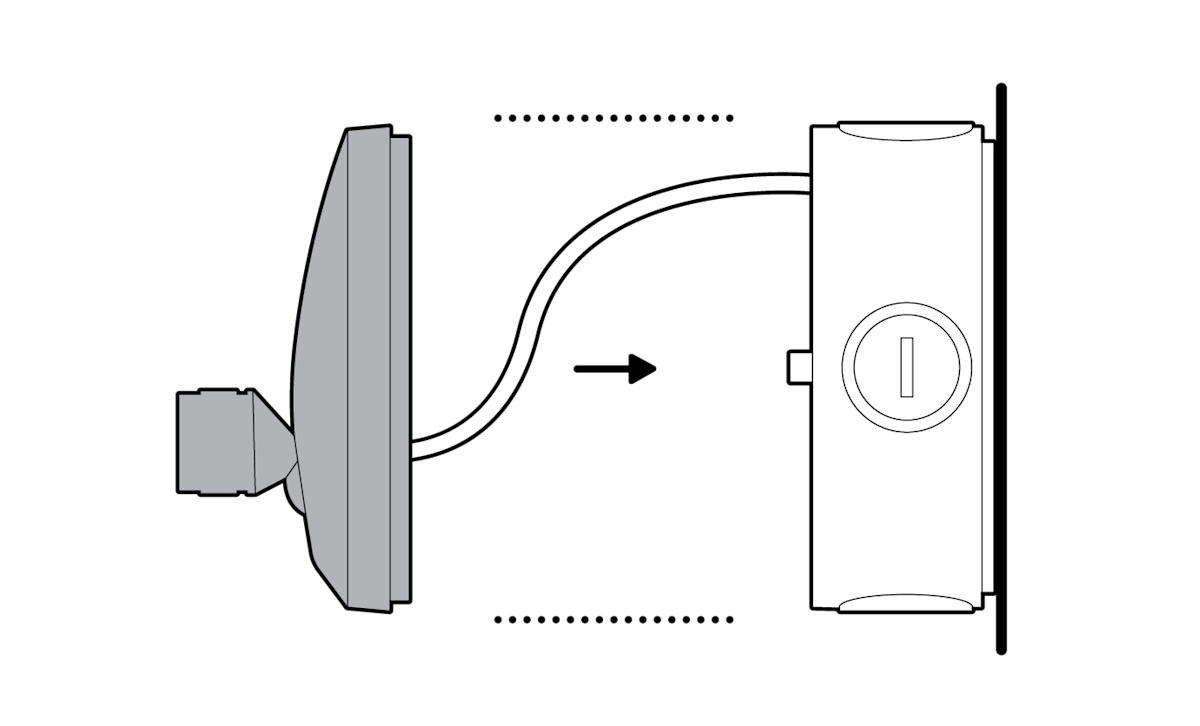

23. 必要に応じて、カメラの位置を調整します。

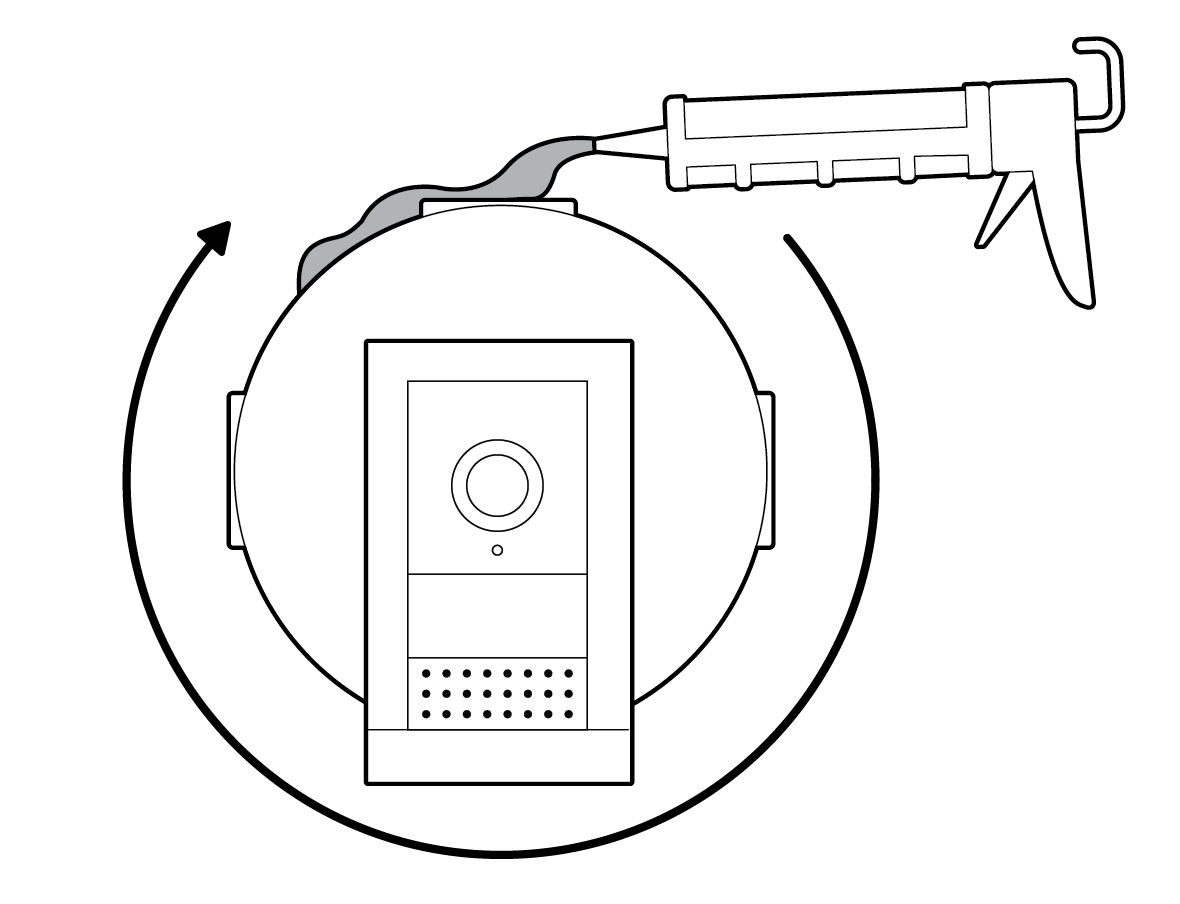

24. 耐候性を高めるため、ジャンクションボックスの各箇所 (ノックアウトの周囲、ジャンクションボックスとカバーマウント/取り付け面の隙間) に適切なシリコンまたはコーキング材を塗布してボックスを密閉します。
平面に設置する場合
屋内専用
1. イ ー サ ネットケーブルをアダプターに差し込みます。
2. 目印の線が完全に見えなくなるまで、USB-Cケーブルをアダプターに差し込みます。
3. 必要に応じて、カメラの電源ポートからゴム製プラグを取り外します。取り外しの際は、カメラのセットアップガイドを参照してください。

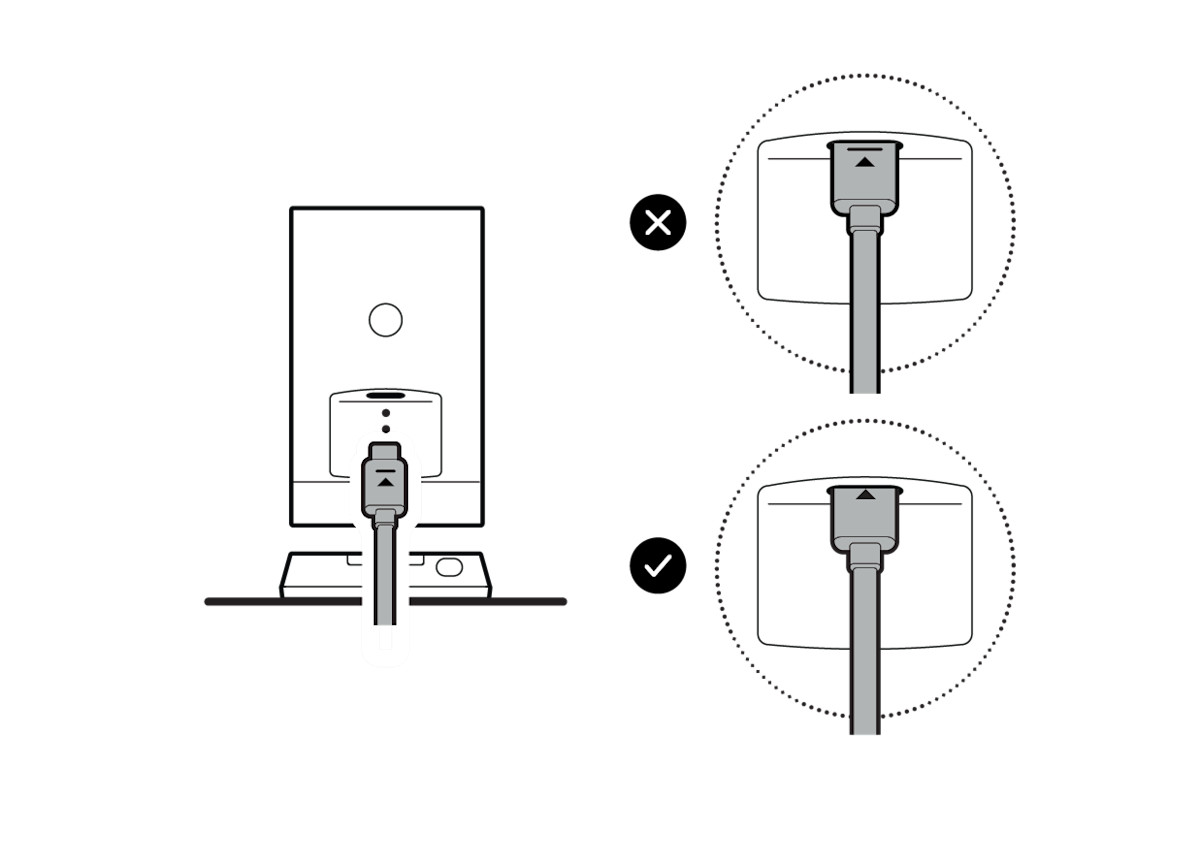

4. USB-Cケーブルのもう一方の端を、目印の線が完全に見えなくなるまでカメラに差し込みます。
壁面に設置する場合
屋内専用
1. 付属のネジでアダプターを壁に取り付けます。
しっくい、レンガ、またはコンクリートの場合は、5mm (3/16インチ) の石材用ドリルビットを使用して壁に穴を開け、付属の壁面用アンカーを挿入します。
2. 目印の線が完全に見えなくなるまで、USB-Cケーブルをアダプターに差し込みます。
3. 必要に応じて、カメラの電源ポートからゴム製プラグを取り外します。取り外しの際は、カメラのセットアップガイドを参照してください。
4. USB-Cケーブルのもう一方の端を、目印の線が完全に見えなくなるまでカメラに差し込みます。
