PoE+コンバーターマウントの取り付け手順
取り付け部品
必要なツール
6mm (1/4インチ) の石材用ドリルビットを装着したドリルドライバー (オプション)
プラスドライバー
コーキングガン
1.

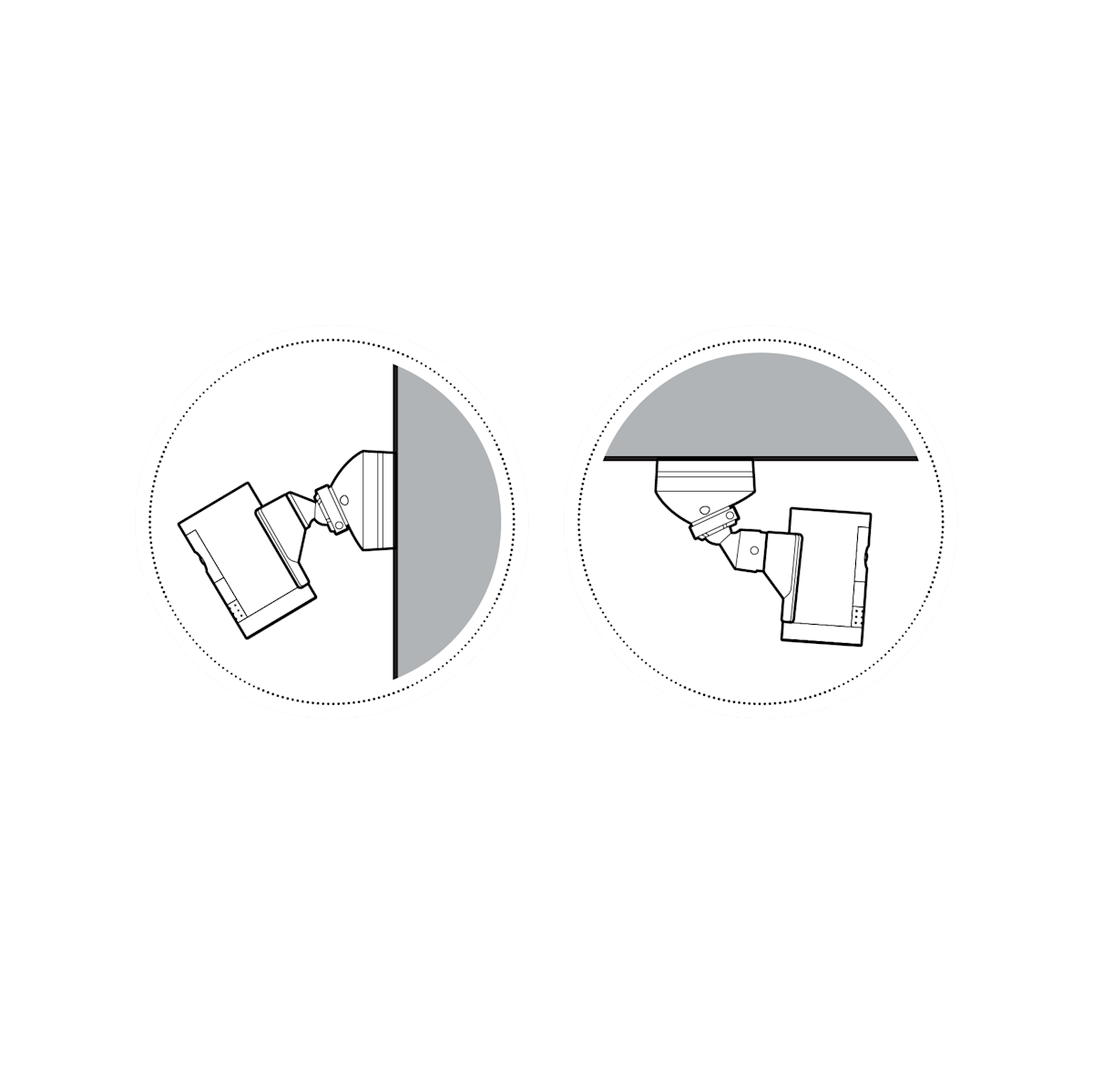

設置場所を選択します。
注: 設置作業を行う前に、PoE+対応のPoE (Power over Ethernet) スイッチまたはイン ジェクターが動作しており、正常に機能するカテゴリ5以上の イーサネットケーブルに正しく 接続されているか確認してください。
2.

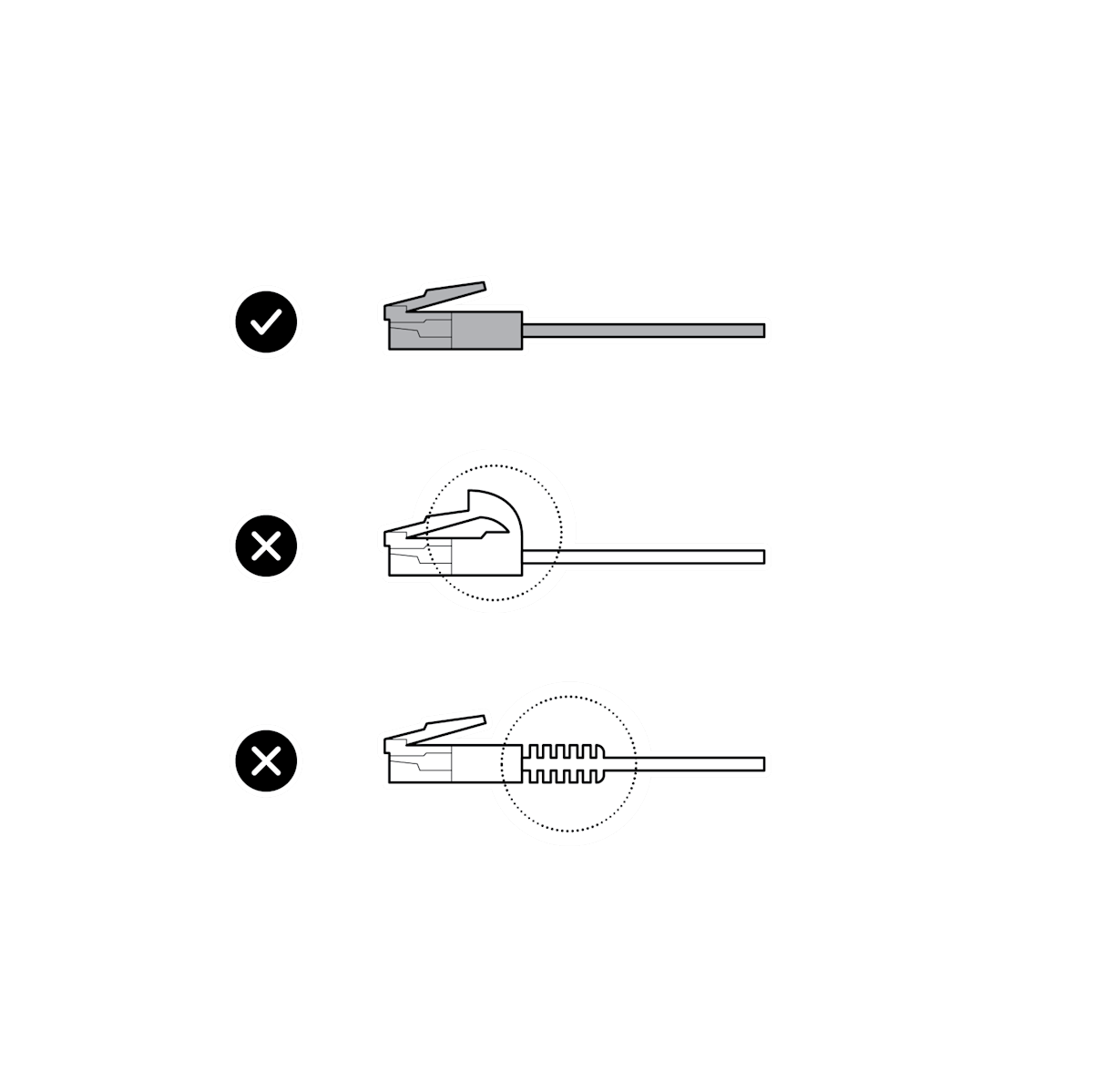

イーサネットケーブルに爪折れ防止カバーやケーブルブーツ がついていないかを確認します。
壁面に設置する場合
1.
取付プレートを「UP」矢印と反対方向にスライドさせて、カメラ本体のマウントから取り外します。
2.

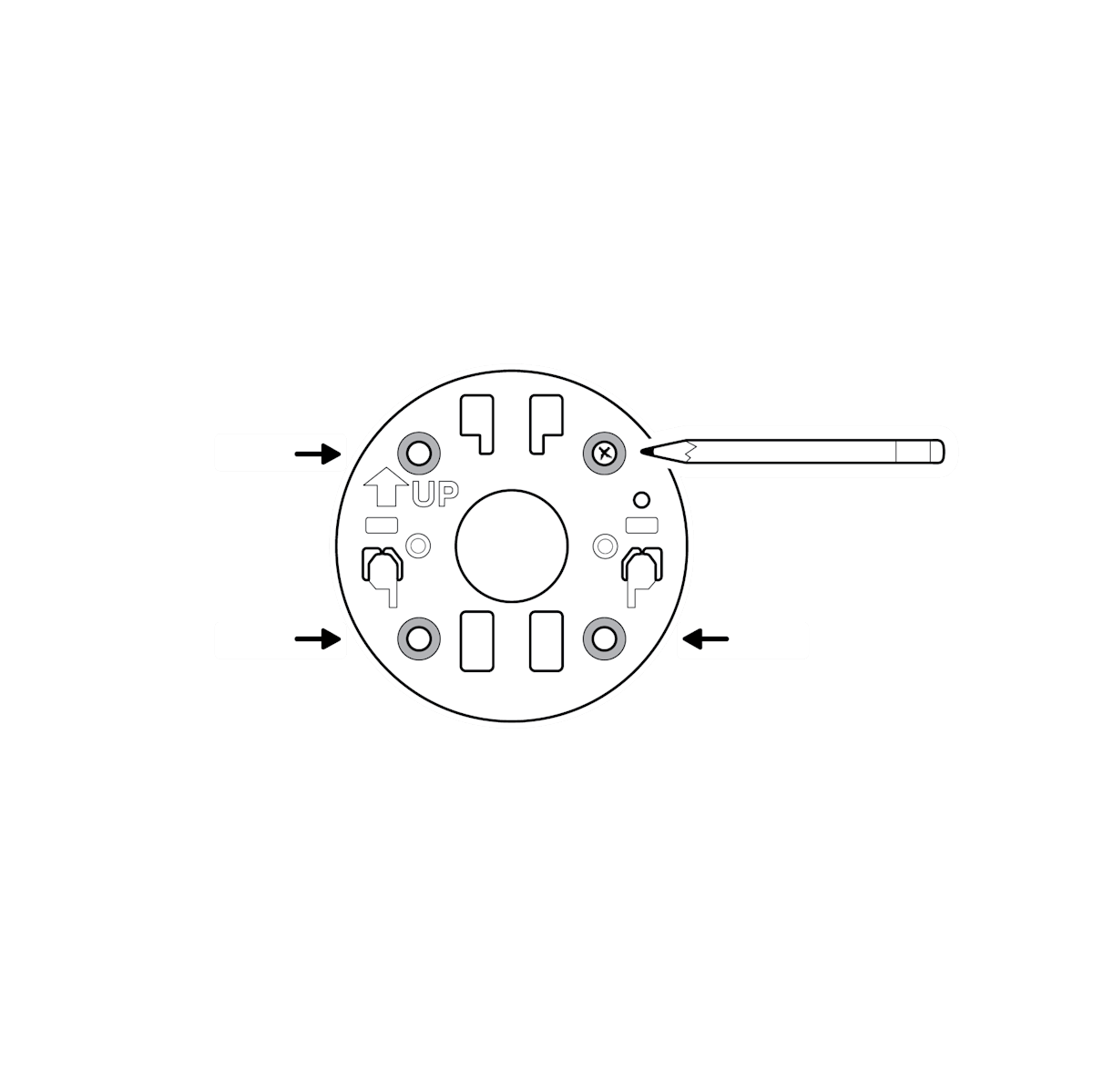

取付プレートを設置位置の壁に押し当て、ネジ穴の位置に印を付けます。
A. 壁内隠蔽配線の場合 (イーサネットケーブルを壁の中にから通して配線)
3a.

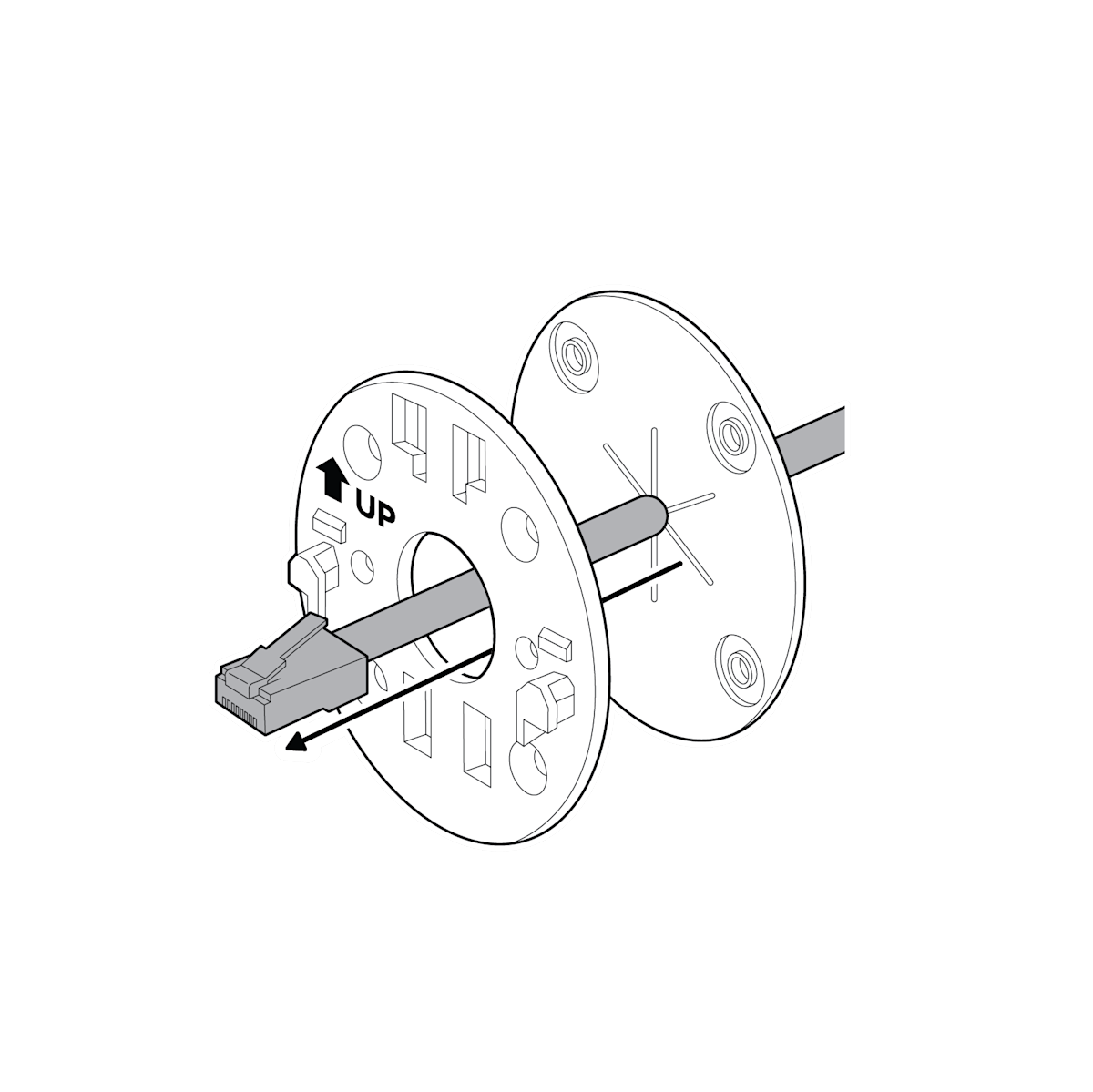

壁内に隠蔽配線する場合は、イーサネットケーブルを付属のグロメットに通してから取付プレートに通します。
4a.
「UP」矢印が上向きになるように、取付プレートを取り付けます。

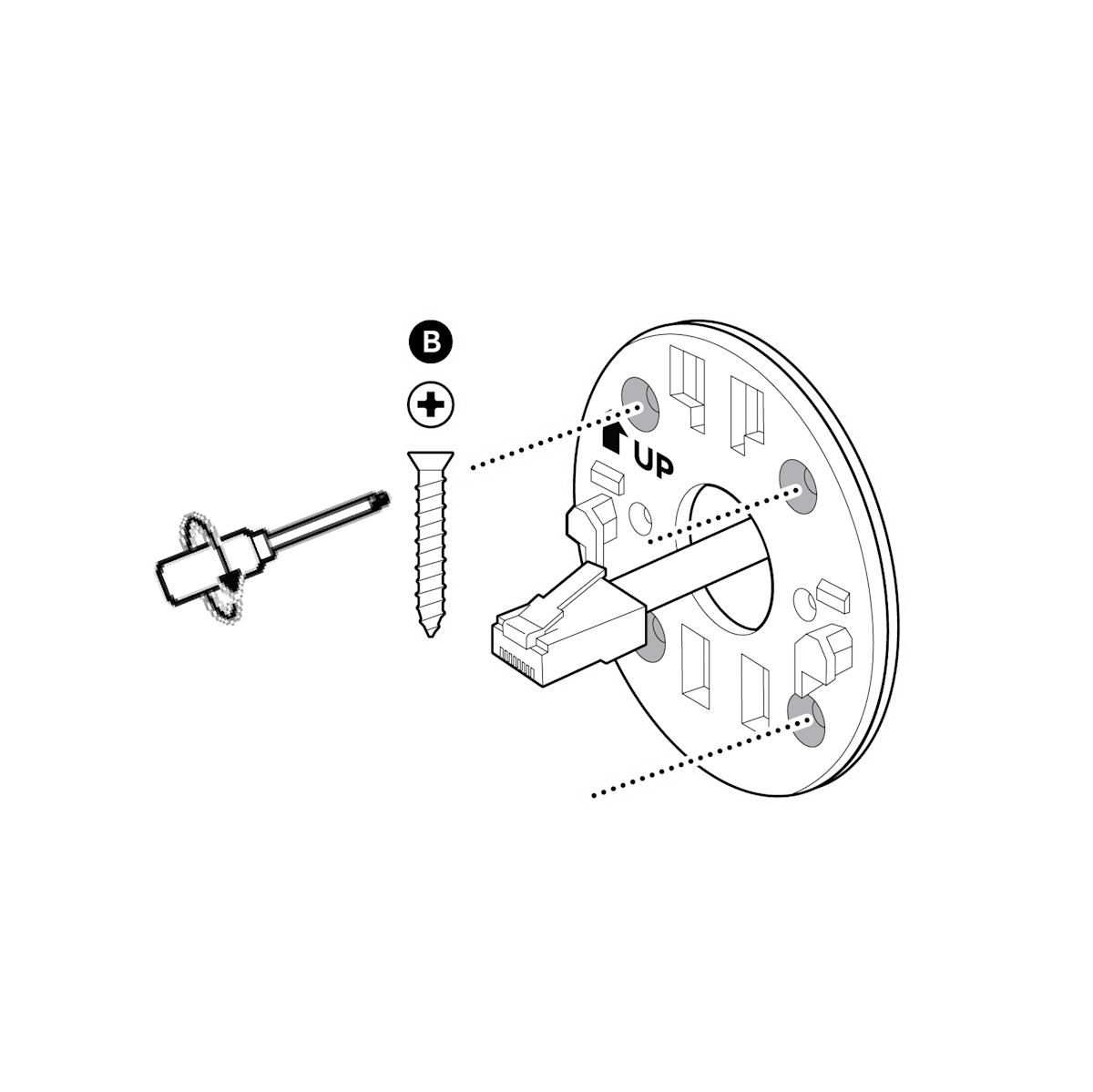

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して下穴を開け、付属の壁面用アンカーを差し込みます。
B. 壁面露出配線の場合 (壁面に沿ってイーサネットケーブルを配線)
3b.

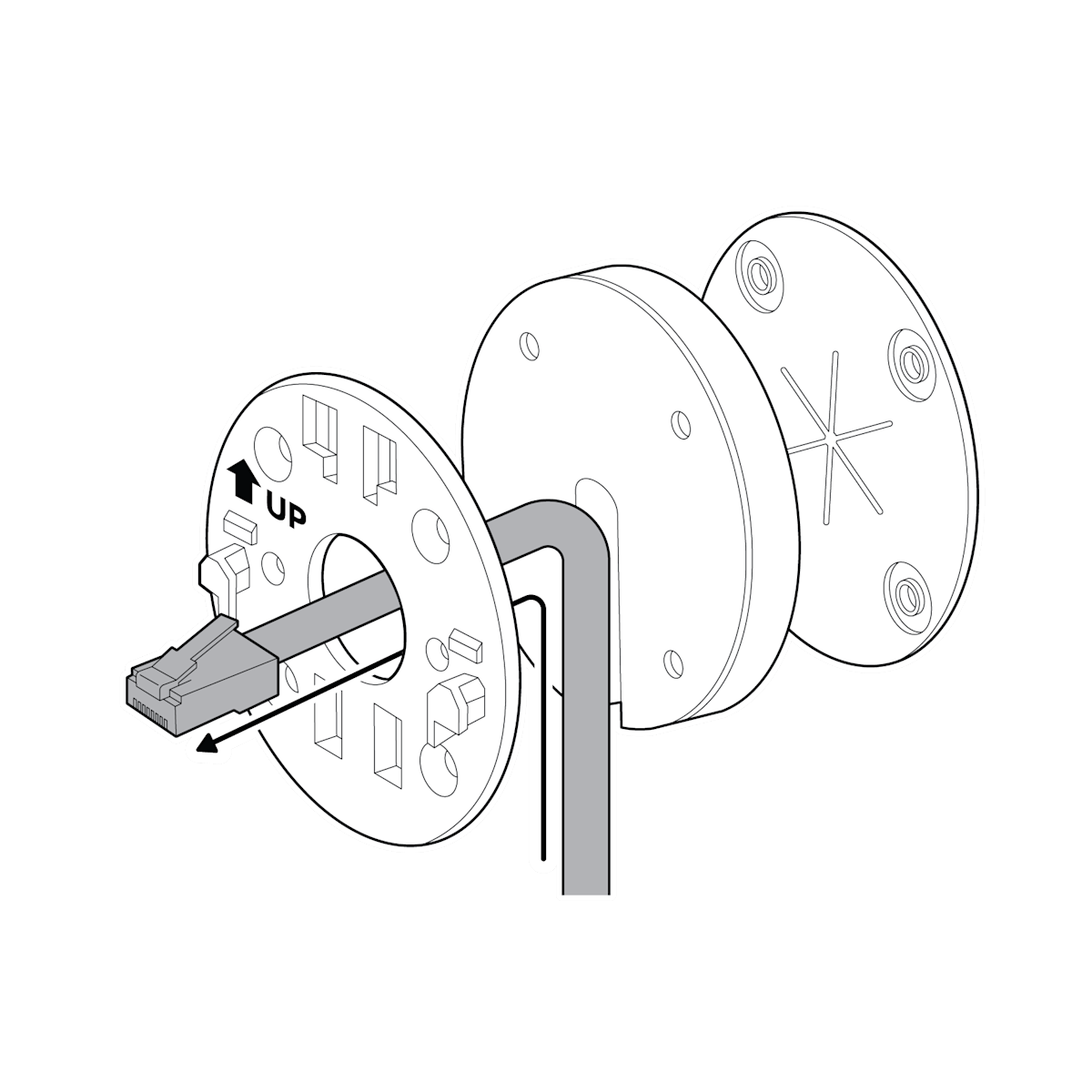

壁面に露出配線する場合は、グロメット、スペーサー、取付プレートの位置を合わせてから、イーサネットケーブルをスペーサーと取付プレートのスロットに通します。
注: イーサネットケーブルはグロメットに通さないでください。
4b.
「UP」矢印が上向きになるように、取付プレートをスペーサーに取り付けます。
漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して下穴を開け、付属の壁面用アンカーを差し込みます。
5.

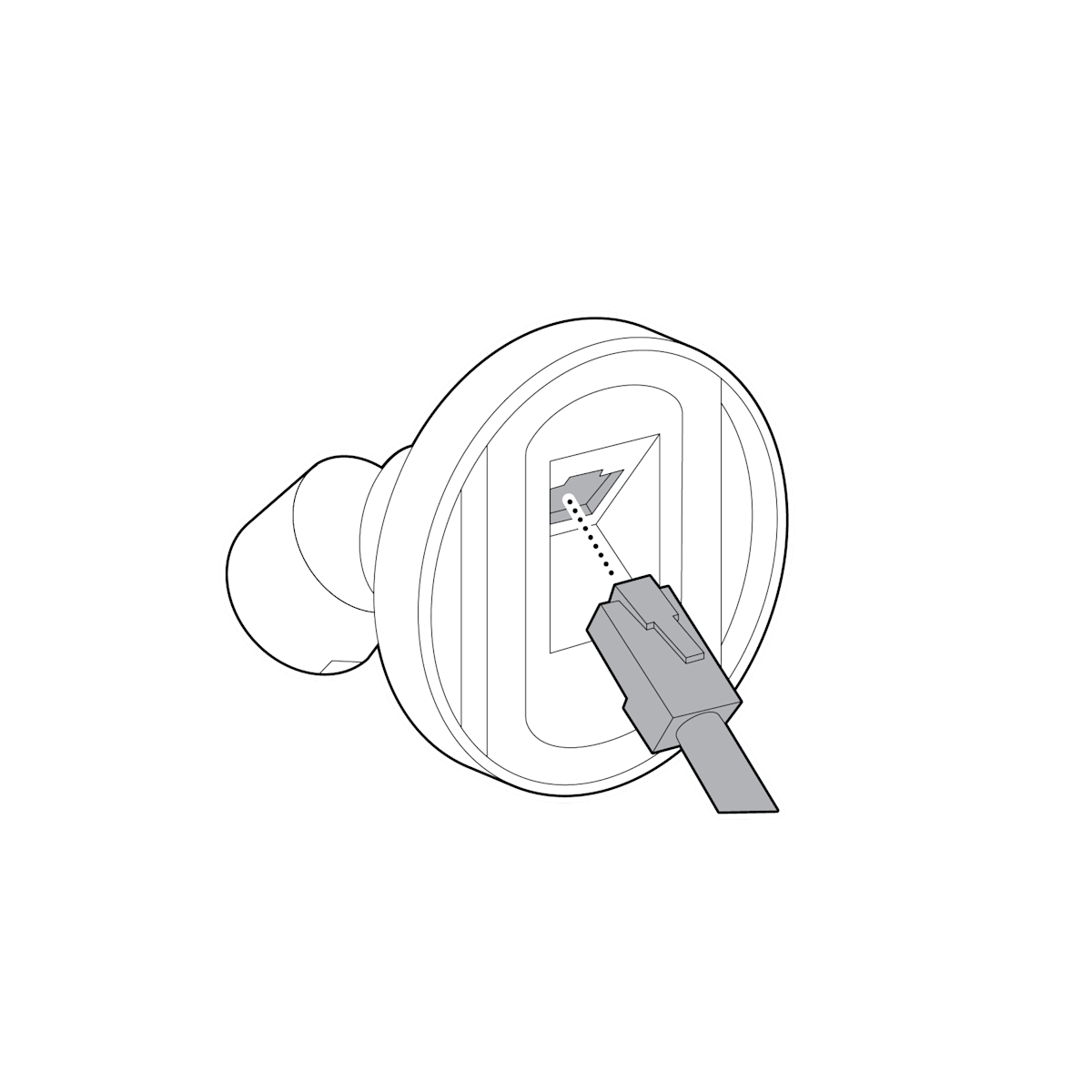

イーサネットケーブルをマウントの背面に差し込みます。

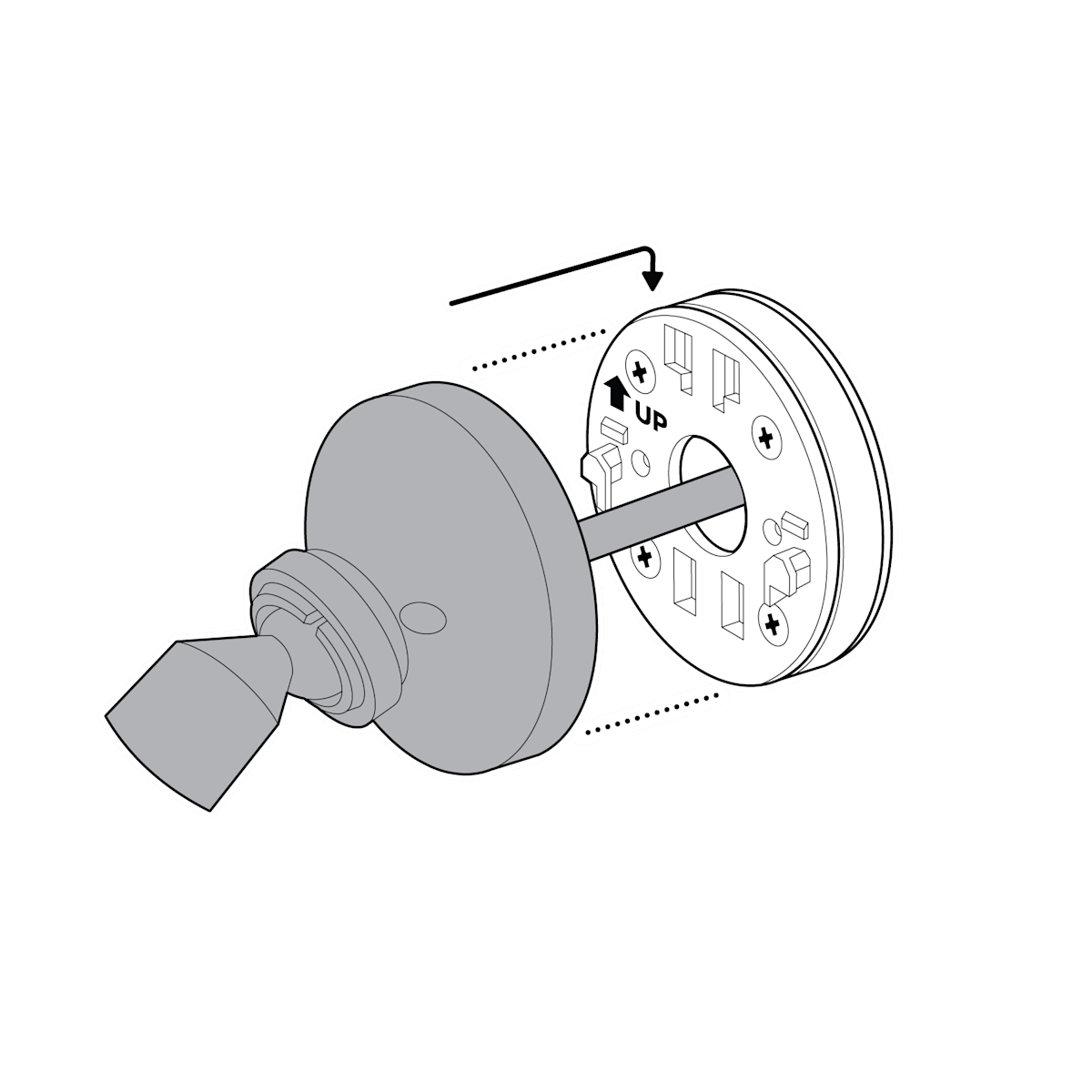

6.
マウントを取付プレートに「カチッ」と音がするまでスライドさせます。
7.

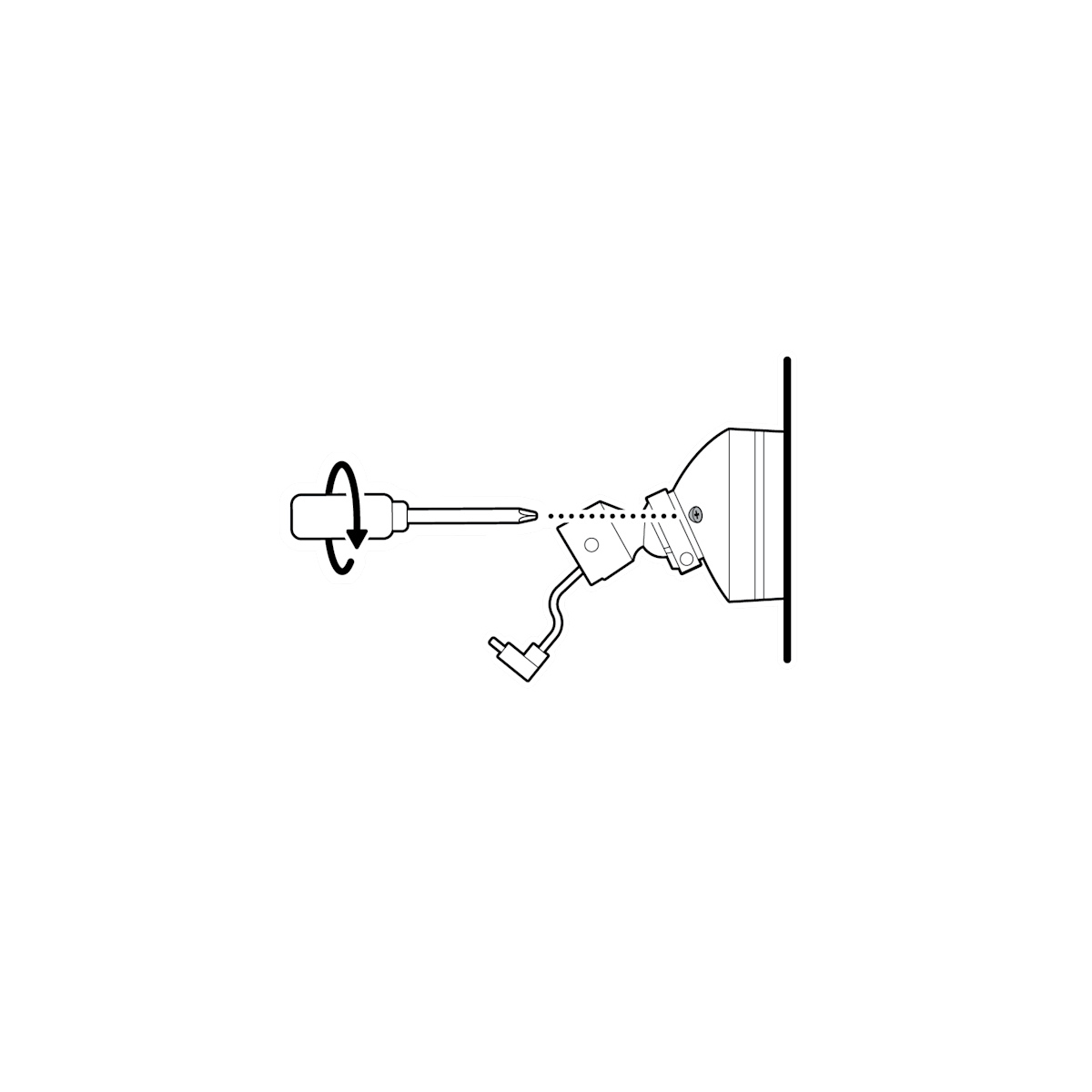

ネジを締めて固定します。
天井に設置する場合
1.
取付プレートを「UP」矢印と反対方向にスライドさせて、カメラ本体のマウントから取り外し ます。
2.
取付プレートを設置位置の天井に押し当て、ネジ穴の位置に印を付けます。
A. 天井内隠蔽配線の場合 (イーサネットケーブルを天井の中をから通して配 線)
3a.

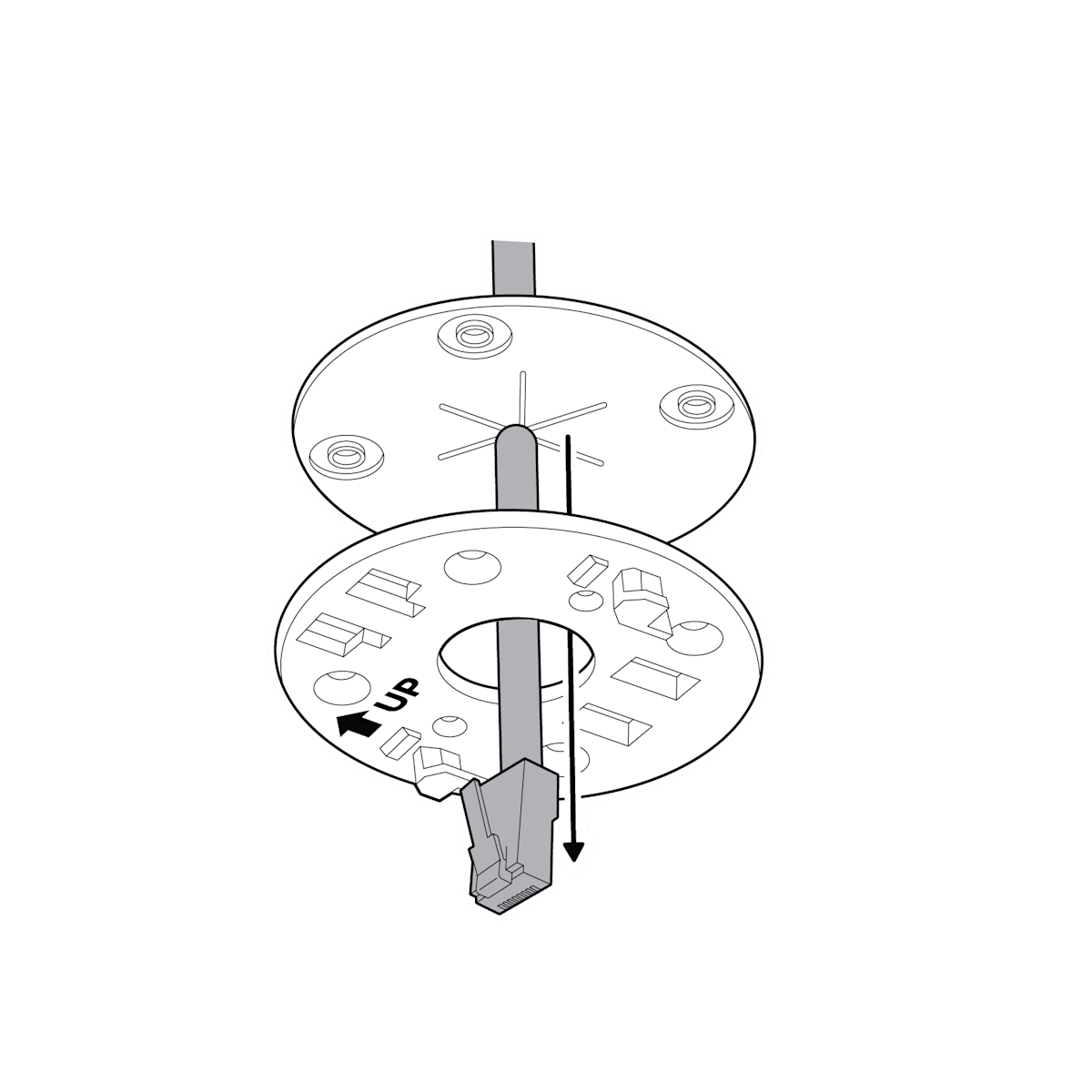

天井の中に隠蔽配線する場合は、イーサネットケーブルを付属のグロメットに通してから 取付プレートに通します。
4a.

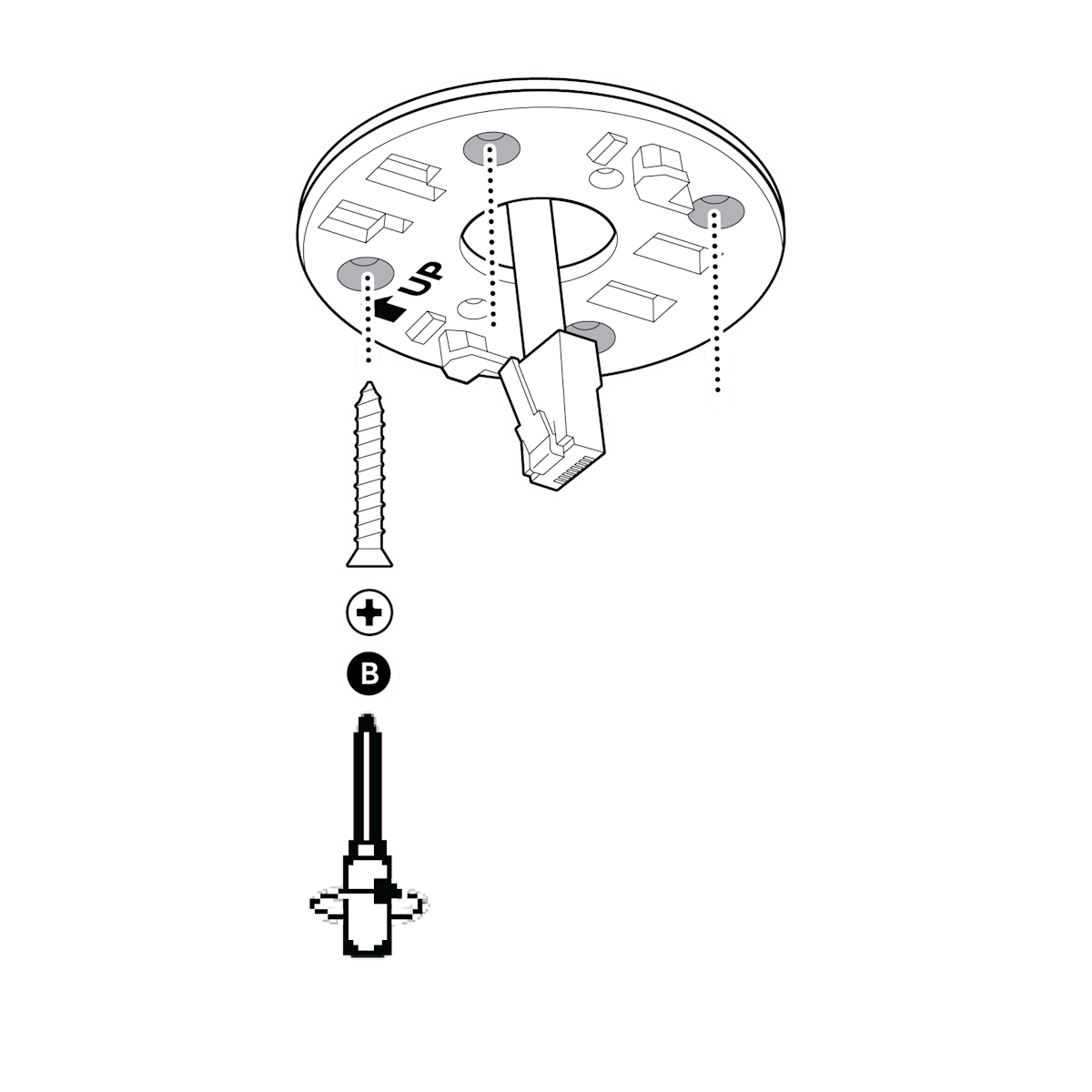

「UP」矢印がカメラを向ける方向とは逆方向になるように、取付プレートを取り付けます。

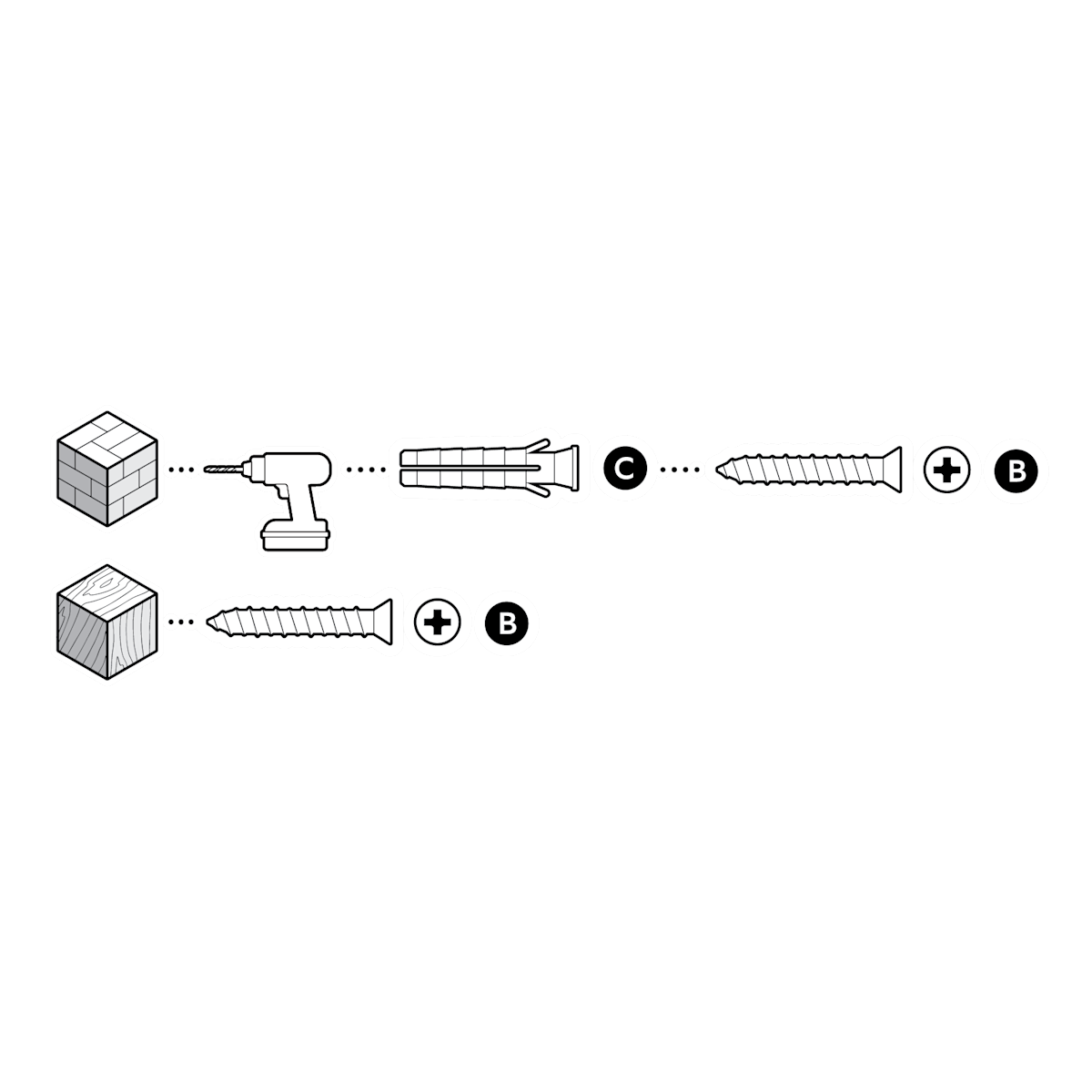

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材 用ドリルビットを使用して下穴を開け、付属の壁面用アンカーを差し込みます。
B. 天井面露出配線の場合 (イーサネットケーブルを天井面に沿って配線)
3b.

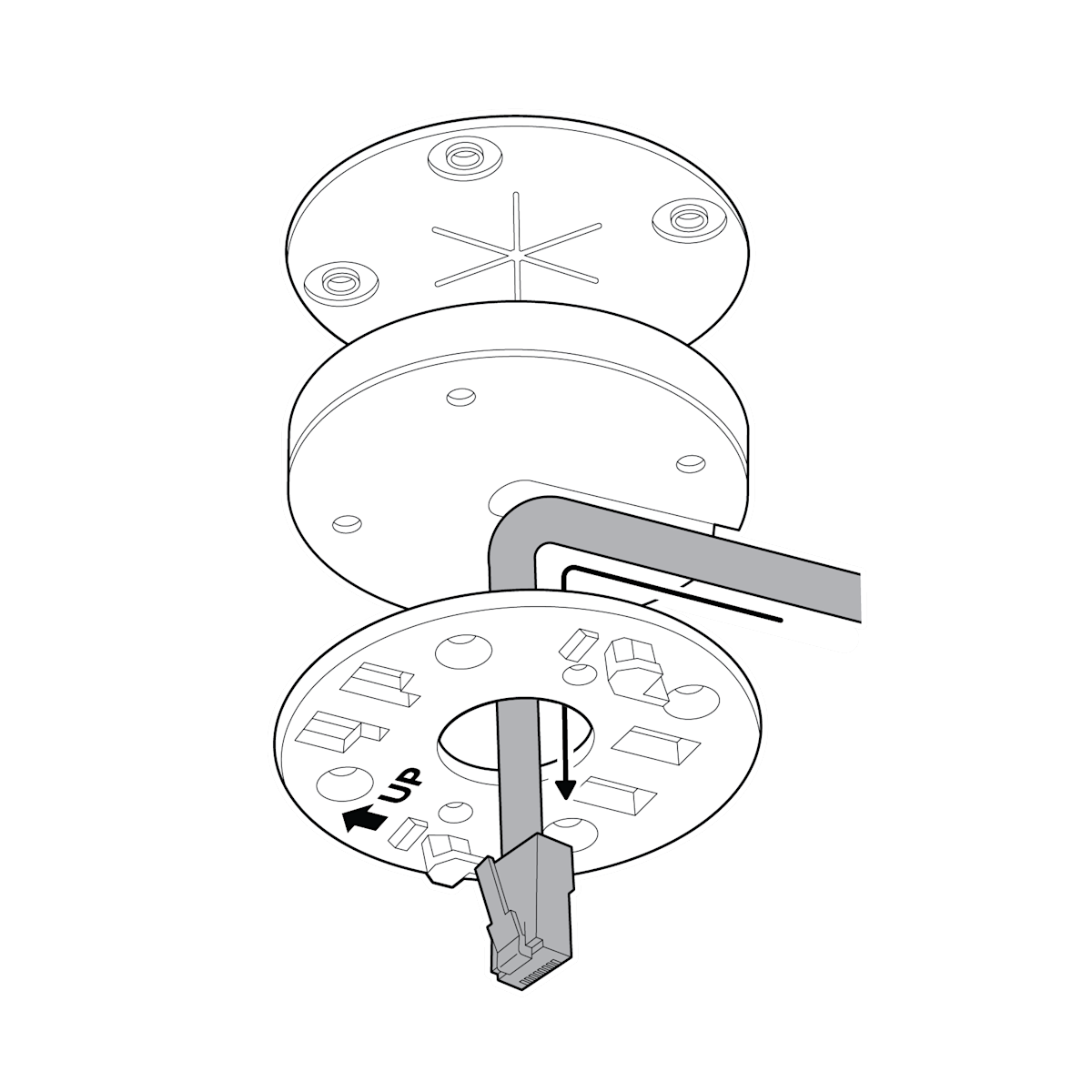

天井面に露出配線する場合は、グロメット、スペーサー、取付プレートの位置を合わせてか ら、イーサネットケーブルをスペーサーと取付プレートのスロットに通します。
注: イーサネットケーブルはグロメットに通さないでください。
4b.

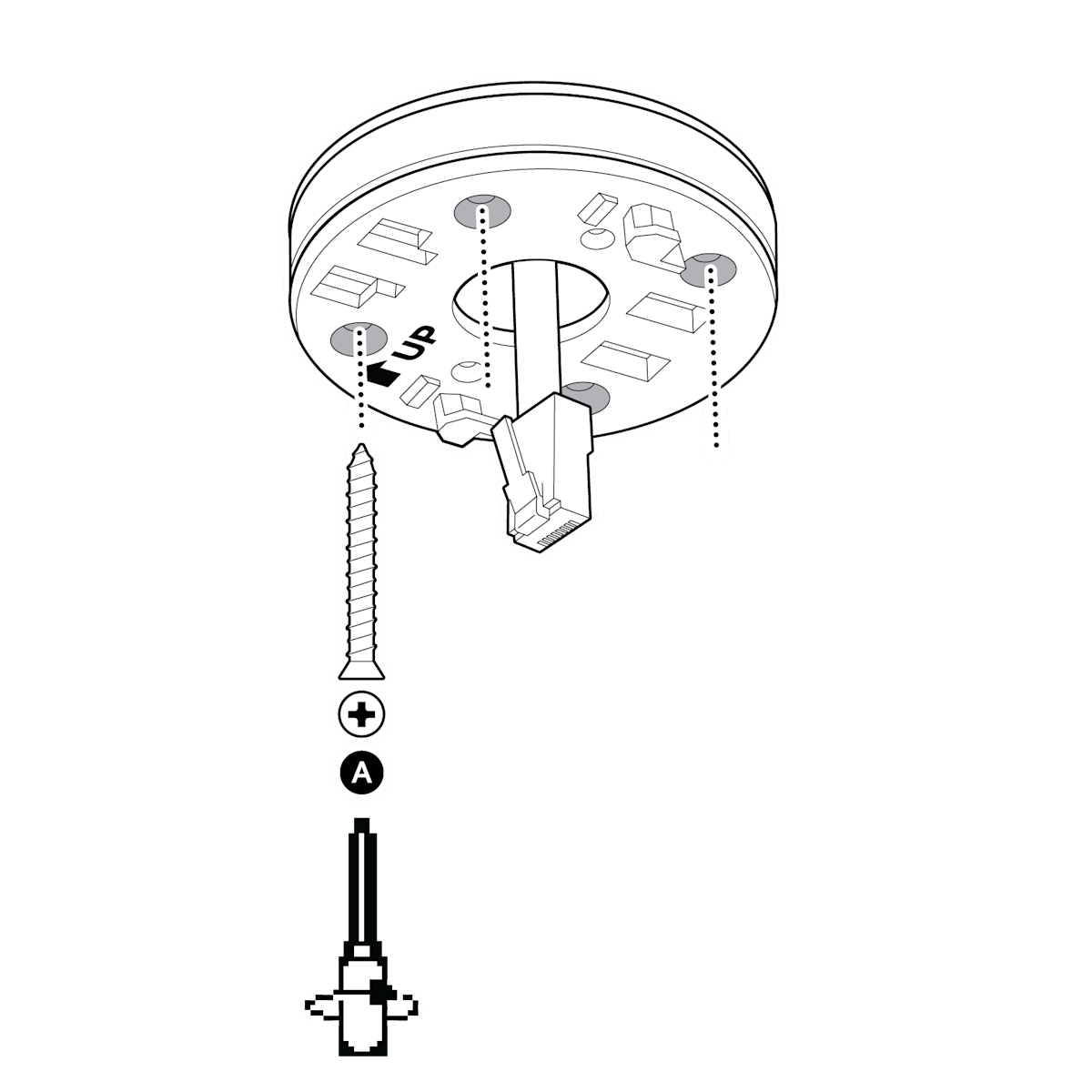

「UP」矢印がカメラを向ける方向とは逆方向になるように、取付プレートをスペーサーに取 り付けます。
漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材 用ドリルビットを使用して下穴を開け、付属の壁面用アンカーを差し込みます。
5.
イーサネットケーブルをマウントの背面に差し込みます。

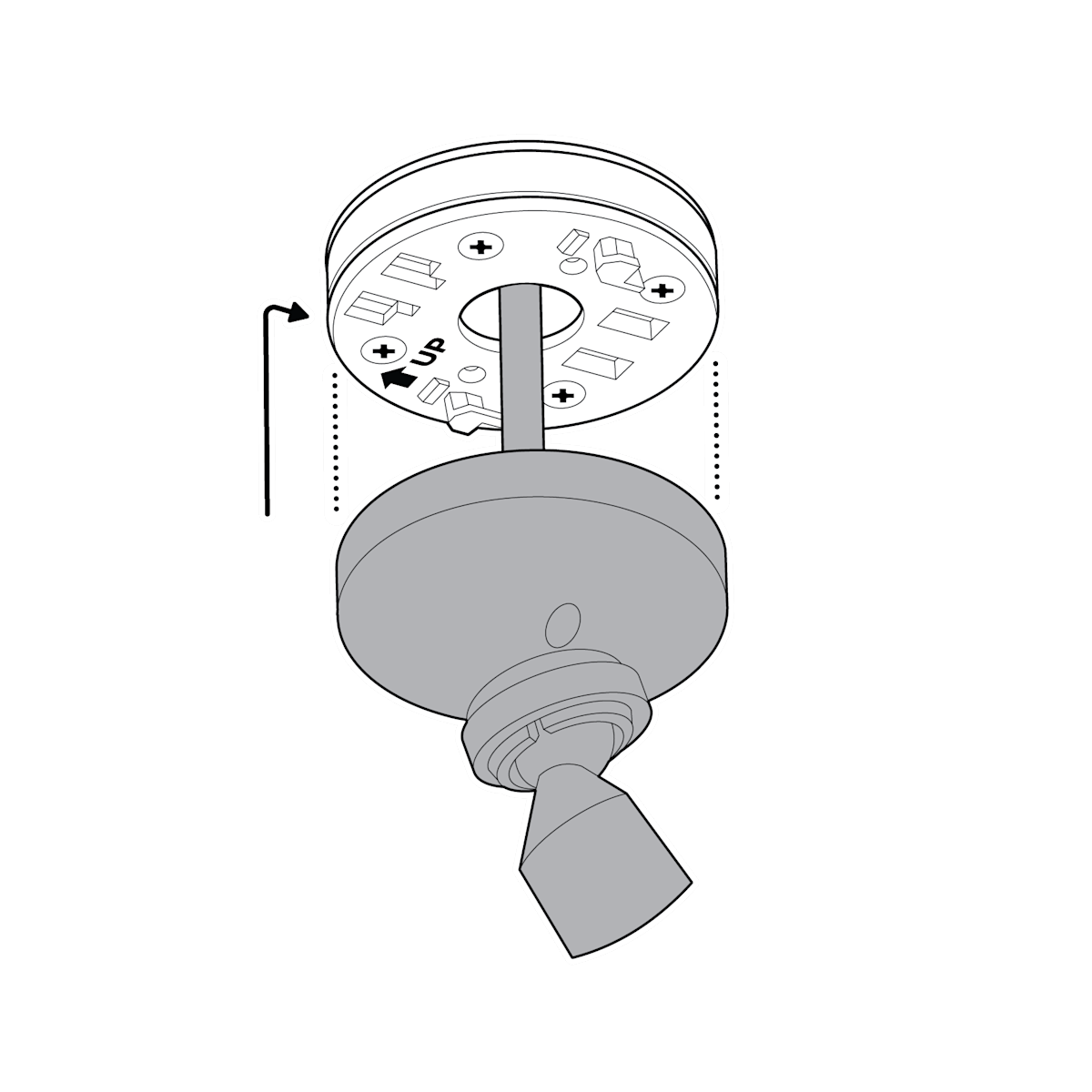

6.
マウントを取付プレートに「カチッ」と音がするまでスライドさせます。
7.

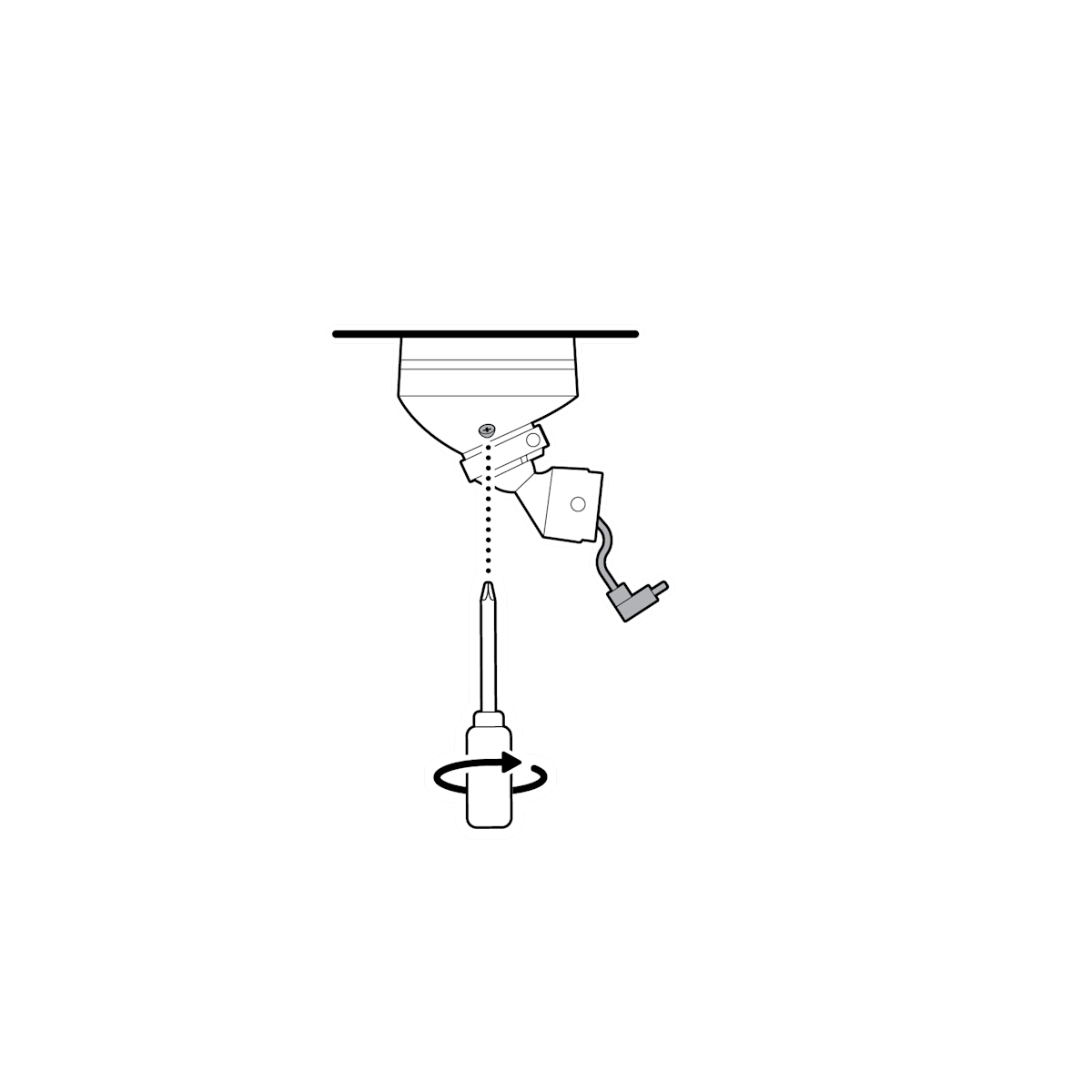

ネジを締めて固定します。
カメラの設置手順
1.
カメラのセットアップガイドを参照して、カメラに元々付属していたマウントとゴムキャップを 取り外します。
2.

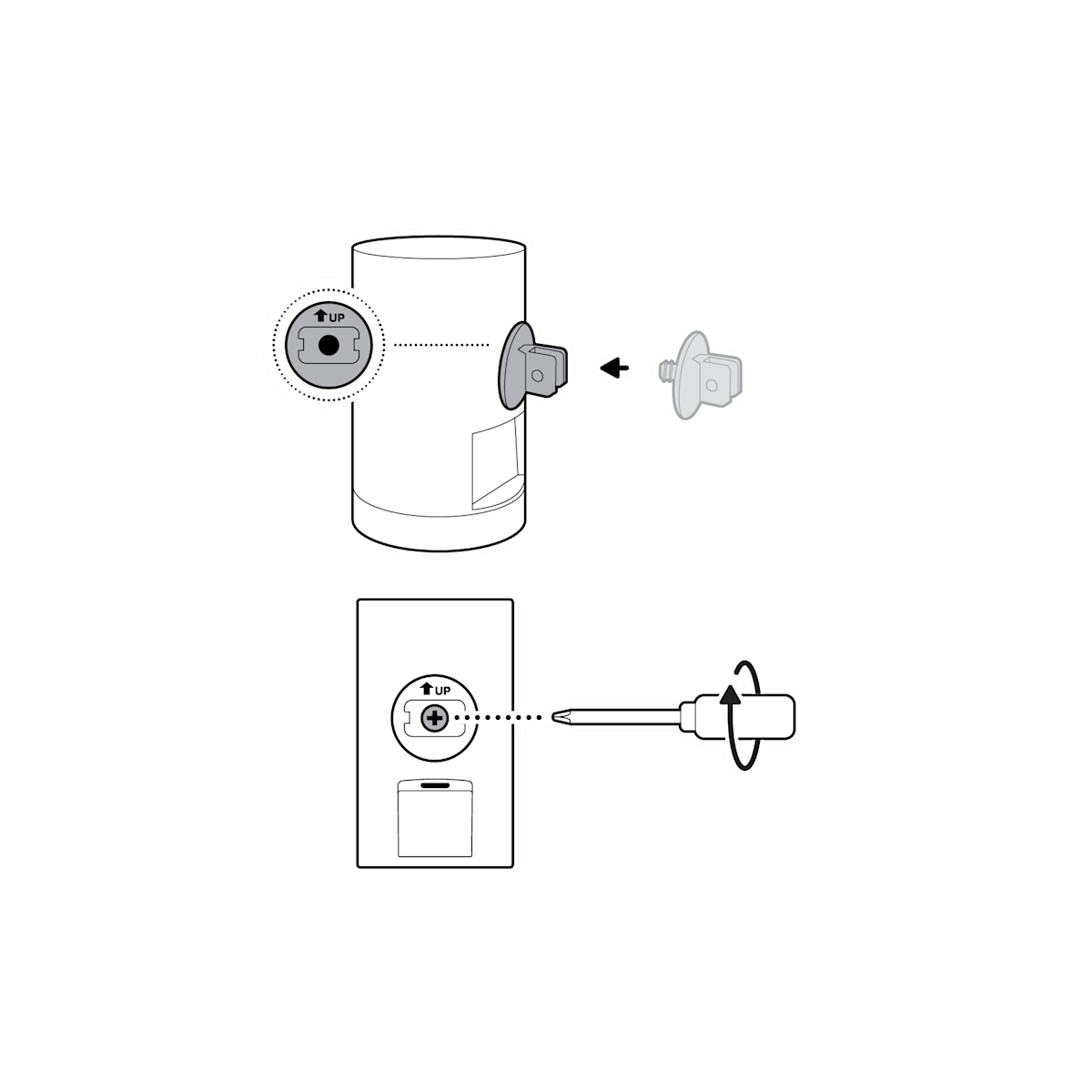

「UP」矢印が上向きになるように、カメラの背面に付属の六角ジョイントをしっかりと取り付 けます。
3.
必要に応じて、カメラの電源ポートからゴム製プラグを取り外します。取り外しの際は、カメ ラのセットアップガイドを参照してください。
4a.

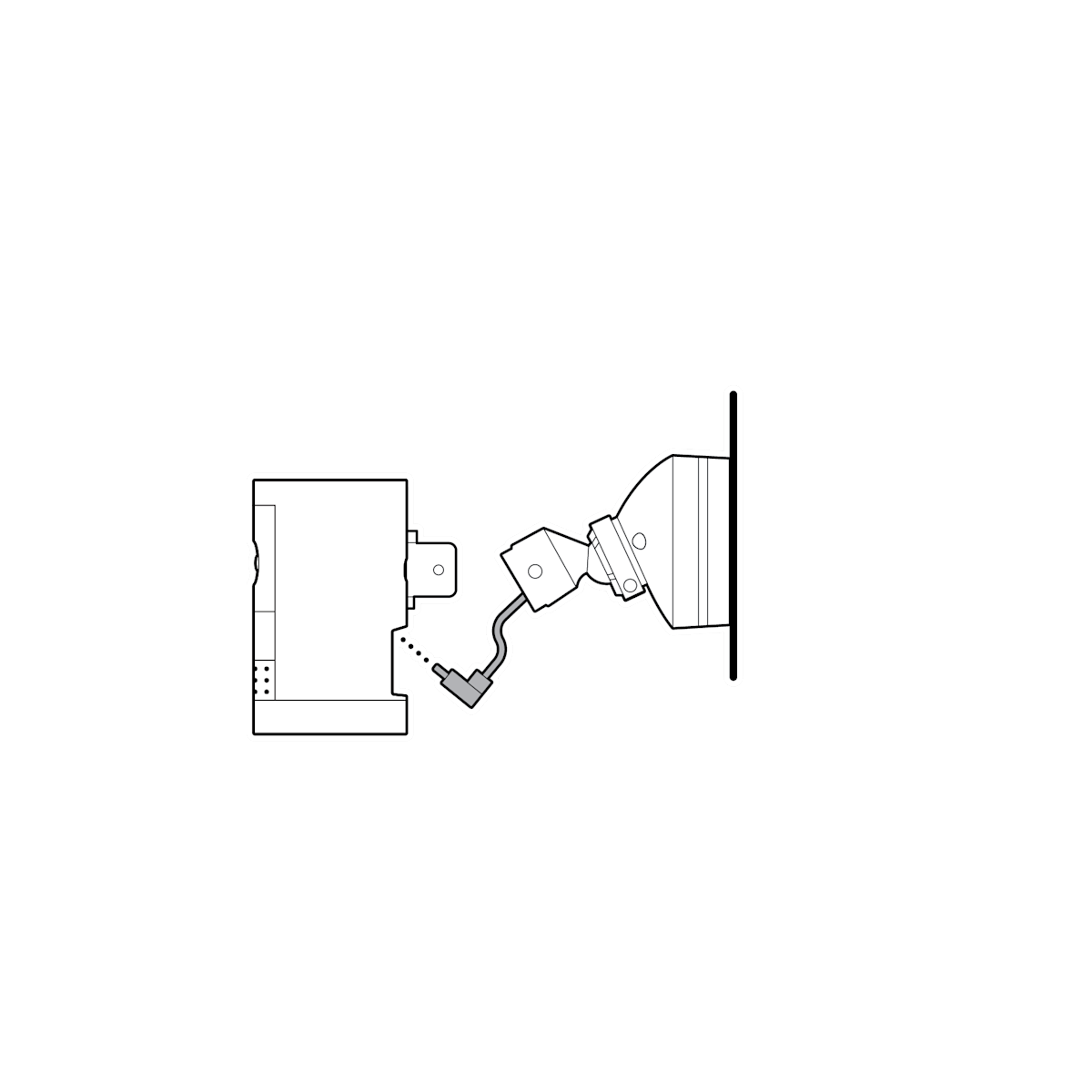

マウントから出ているUSB-Cケーブルをカメラにしっかり差し込みます。
4b.

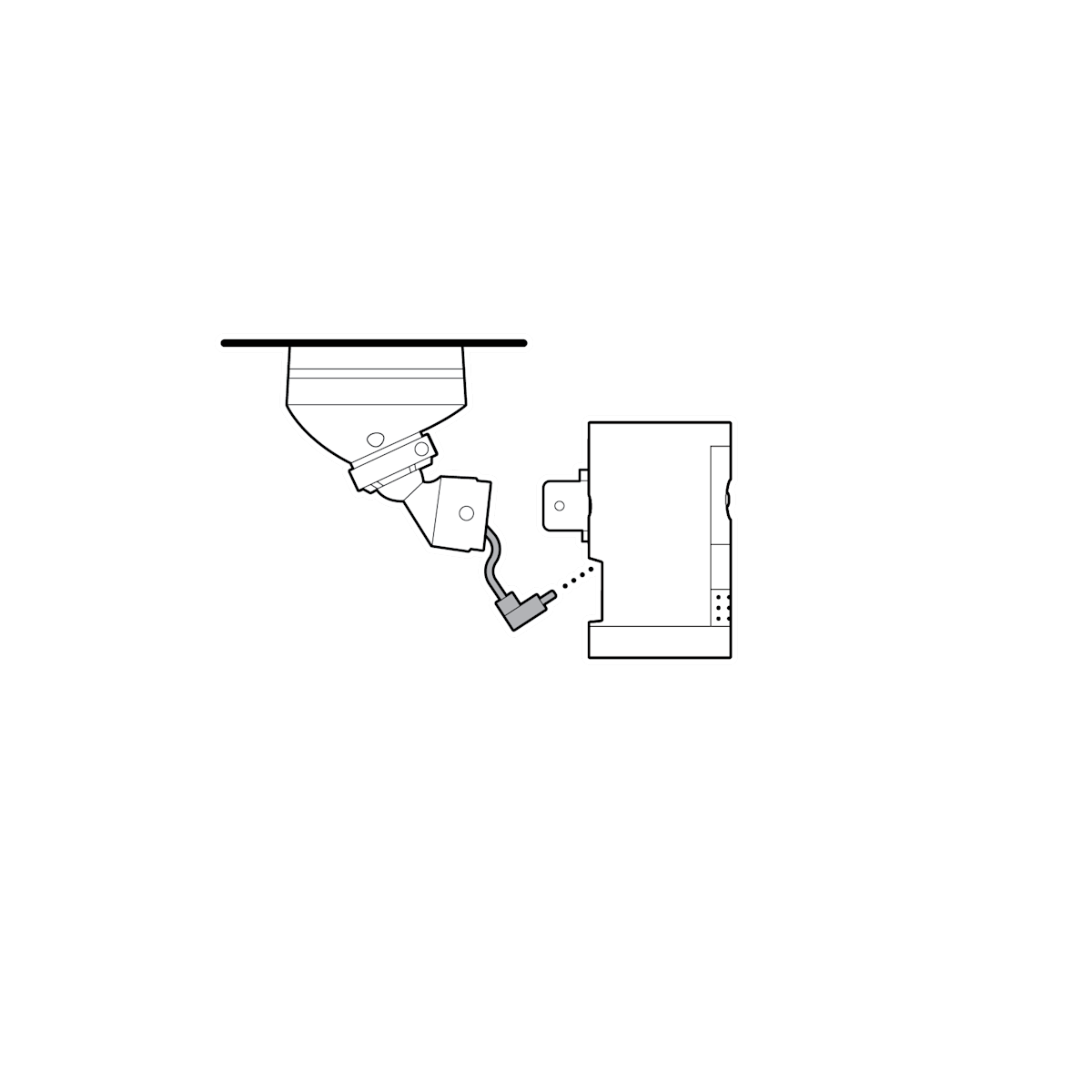

天井に取り付ける場合は、マウントのボールジョイント下部からUSB-Cケーブルを通し、カメ ラにしっかりと差し込みます。
5.

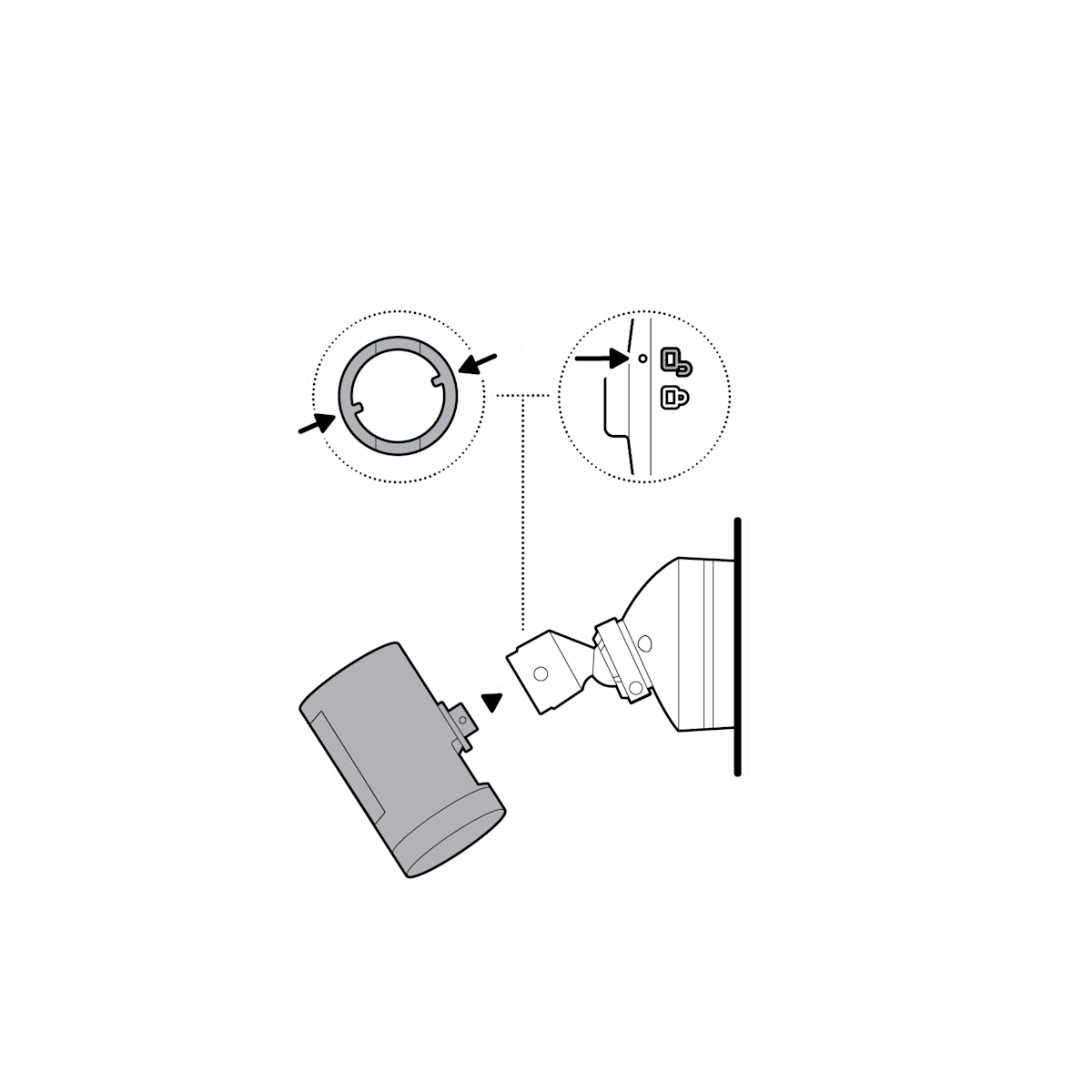

六角ジョイントとマウントのロックインジケーターの位置を合わせ、カメラをマウントに差し 込みます。

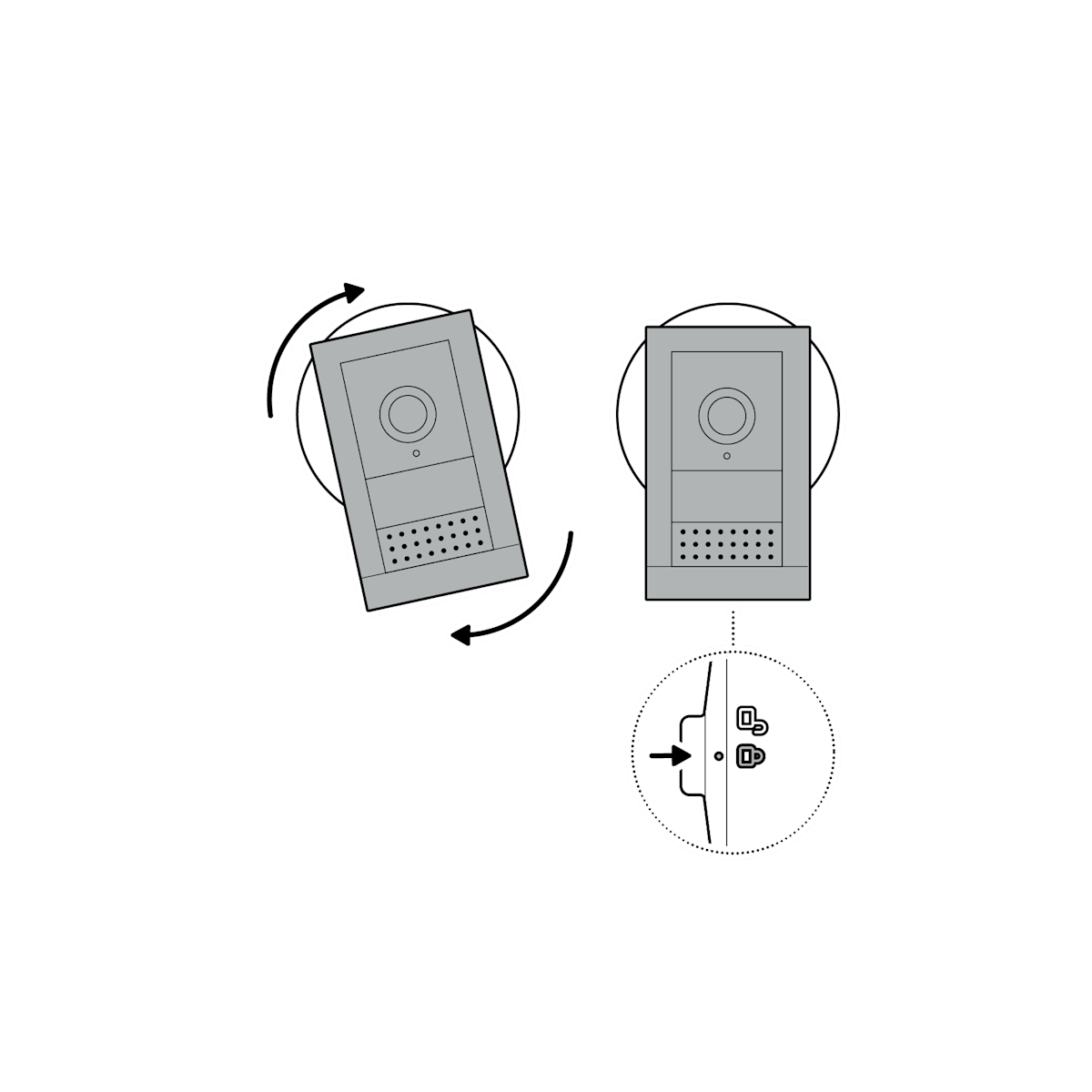

6.
カメラが所定の位置にロックされるまで回します。
7.

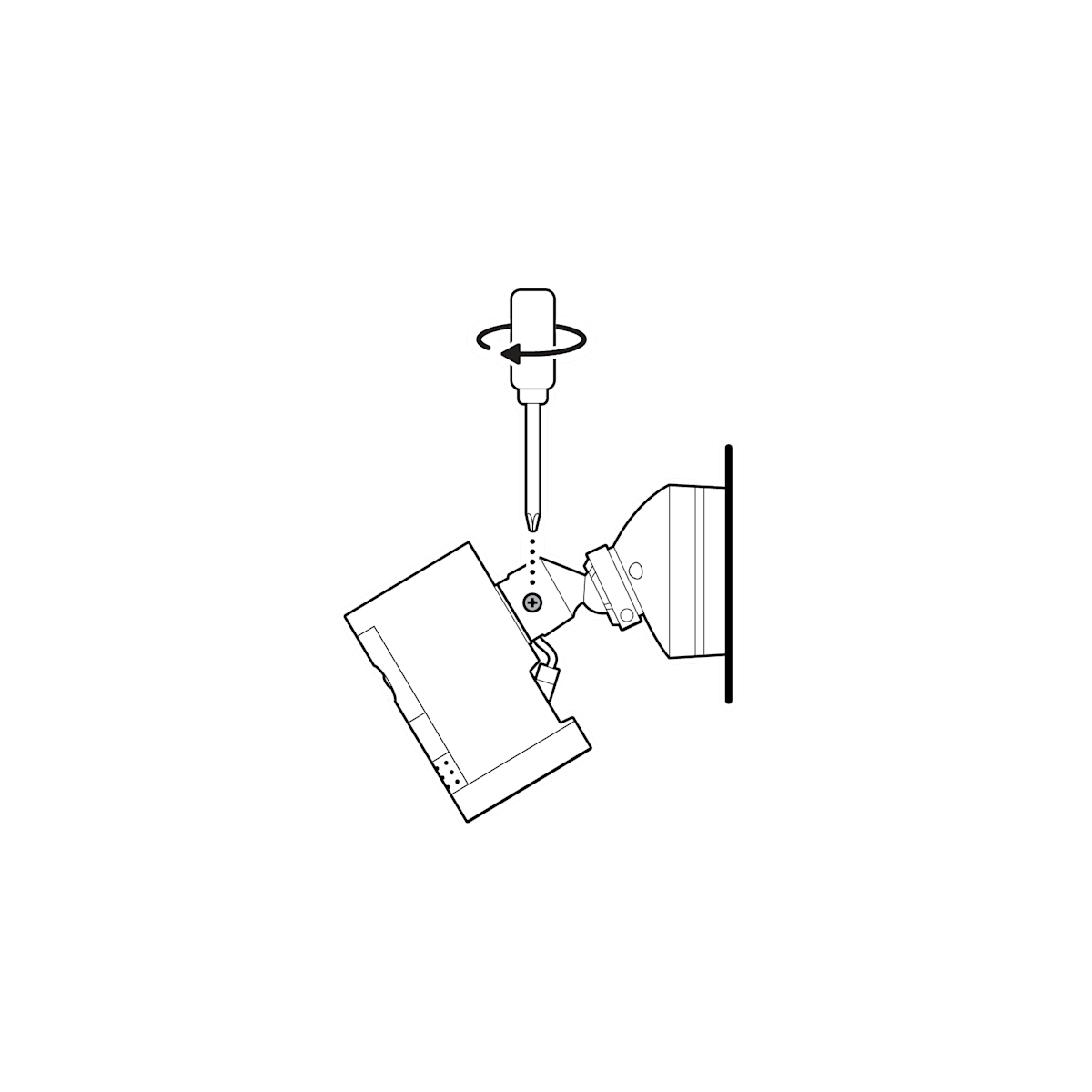

安全ネジを締めます。

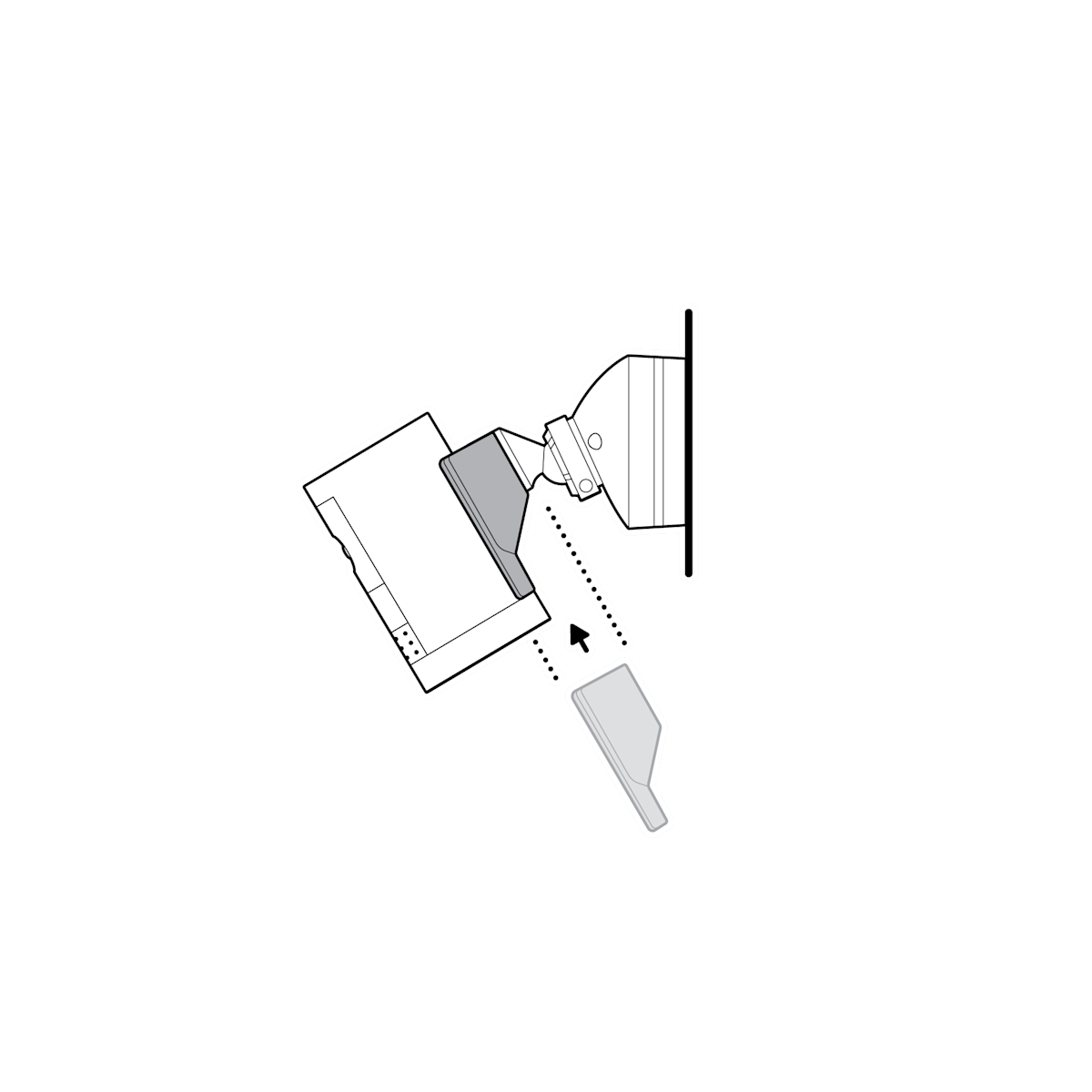

8.
カメラの装飾カバーを「カチッ」と音がするまでスライドさせて取り付けます。
9.

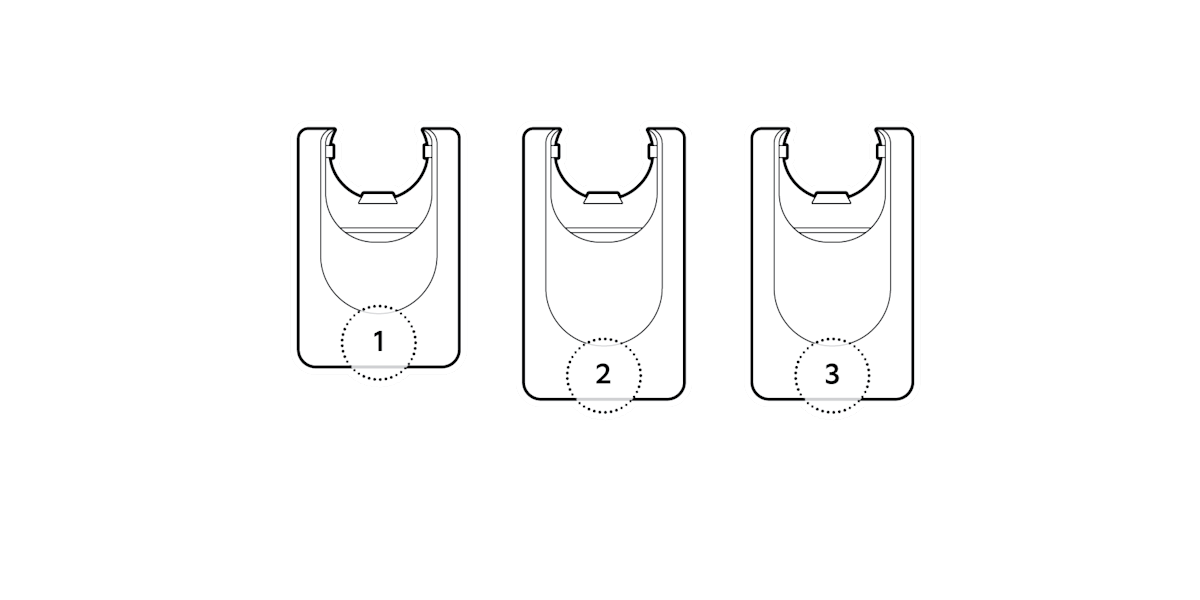

Outdoor Cam Plusを設置する場合は、装飾カバー1を使用します。
Outdoor Cam Proを設置する場合は、装飾カバー2を使用します。
Spotlight Cam Pro (第2世代) を設置する場合は、装飾カバー3を使用します。
10.

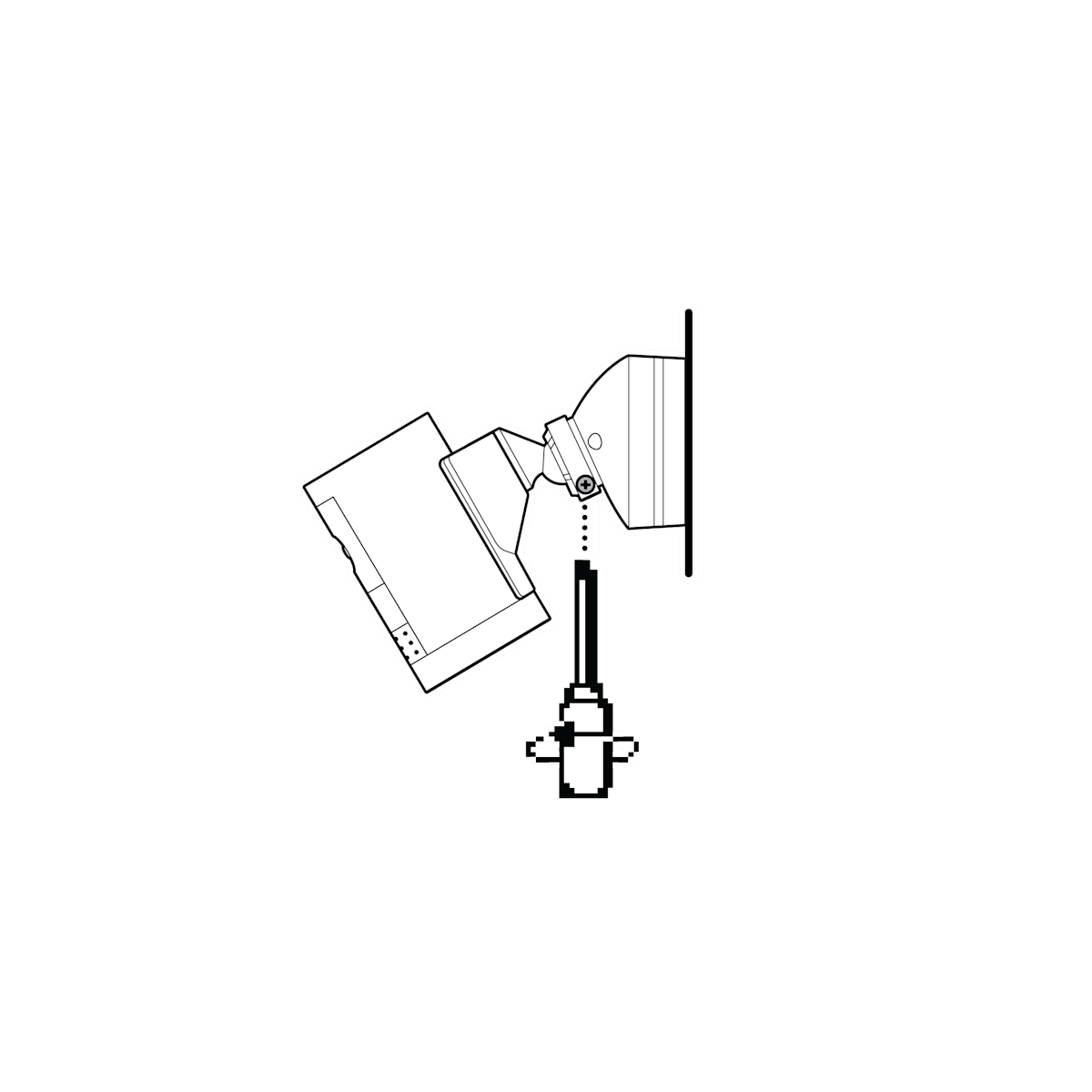

必要に応じて、金属製のカラーのネジを緩めてカメラの位置を調整します。
11.

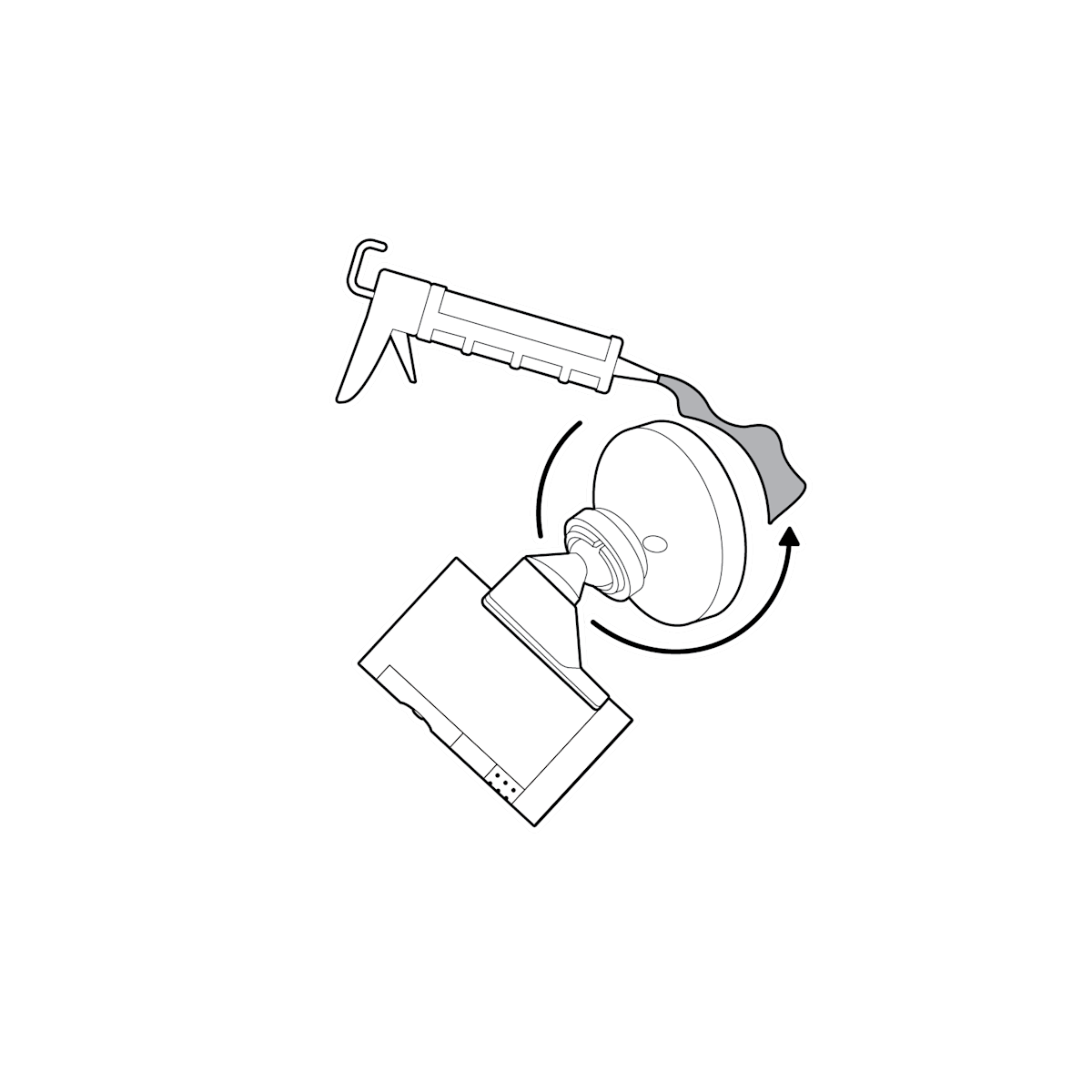

マウントの周囲とマウント/取付面の間に耐候性に優れたシリコンコーキング剤またはシー リング剤を塗布して、隙間を密閉します。
