Spotlight Cam Pro (第2世代) Plug-Inの設置について

Spotlight Cam Pro (第2世代) Plug-Inを設置するための手順をご紹介します。

取り付け部品

必要なツール

プラスドライバー

1/4インチ (6mm) の石材用ドリルビットを装着したドリルドライバー (オプション)

1. 保護フィルムを剥がします。

2. Ringアプリをダウンロードします。

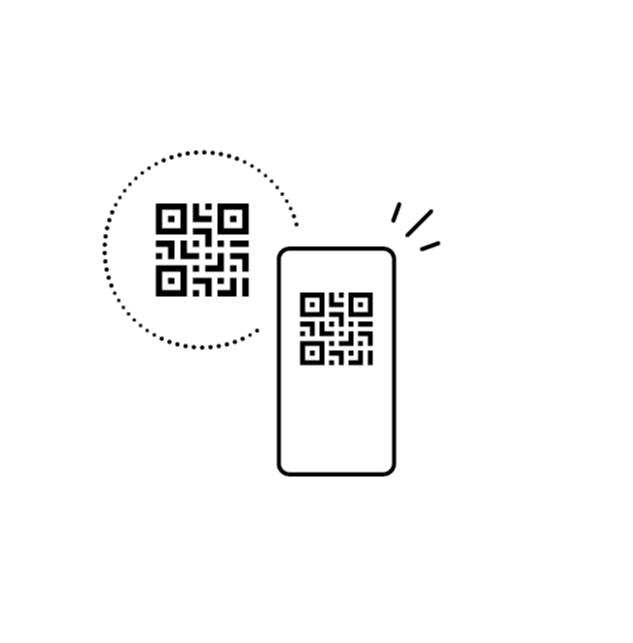

3. デバイスのQRコードをスキャンします。

4. コンセントの近くを設置場所に選択します。

壁面に設置する場合

1. 取付プレートを「UP」矢印と反対方向にスライドさせて取り外します。

2. 取付プレートを壁の設置位置に押し当て、周囲に14cm (5.5インチ) 以上の間隔を空けてから、ネジ穴の位置に印を付けます。

3. 「UP」矢印が上方向を向くように、取付プレートを取り付けます。

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して穴を開け、付属の壁面用アンカーを差し込みます。

4. カメラの背面にある中央のゴムキャップを取り外します。

5. 付属のネジでカメラ背面にカメラマウントを取り付けます。

6. 電源ケーブルを目印の線が見えなくなるまで差し込みます。

7. カメラを取付プレートに取り付け、「カチッ」と音がするまでスライドさせて固定します。

8. カメラを回転させ、安全ネジを締めて固定します。

9. カメラの位置を調整し、ボールジョイントを締めて固定します。

10. 電源アダプターをコンセントに接続します。

11. 付属のケーブルクリップで電源ケーブルを壁または天井に固定します。

12. 付属のアンカーとネジで電源アダプターを固定します。

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して穴を開け、付属の壁面用アンカーを差し込みます。

天井に設置する場合

1. 取付プレートを「UP」矢印と反対方向にスライドさせて取り外します。

2. 取付プレートを天井の設置位置に押し当て、周囲に14cm (5.5インチ) 以上の間隔を空けてから、ネジ穴の位置に印を付けます。

注: 設置場所の近くに、カメラの視野を妨げるものがないように注意してください。

3. 「UP」矢印がカメラを向けたい方向を指すように、取付プレートを取り付けます。

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して穴を開け、付属の壁面用アンカーを差し込みます。

4. カメラ背面上部のゴムキャップを取り外します。

5. 付属のネジでカメラ背面にカメラマウントを取り付けます。

6. カメラを取付プレートに取り付け、「カチッ」と音がするまでスライドさせて固定します。

注: カメラを上下逆向きにせず、正しい向きで設置してください。

7. カメラを回転させ、安全ネジを締めます。

8. カメラの位置を調整し、ボールジョイントを締めて固定します。

9. 電源ケーブルを目印の線が見えなくなるまで差し込みます。

10. 付属のケーブルブラケットをカメラの背面に取り付け、ネジを締めて電源ケーブルを固定します。

11. 電源アダプターをコンセントに接続します。

12. 付属のケーブルクリップで電源ケーブルを壁または天井に固定します。

13. 付属のアンカーとネジで電源アダプターを固定します。

漆喰やレンガ、コンクリートなどの硬い表面に設置する場合は、1/4インチ (6mm) の石材用ドリルビットを使用して穴を開け、付属の壁面用アンカーを差し込みます。
