Instalar el soporte del convertidor PoE+
Piezas incluidas
Herramientas necesarias
Taladro con broca de albañilería de 6 mm (opcional)
Destornillador de estrella
Pistola de sellado
1.

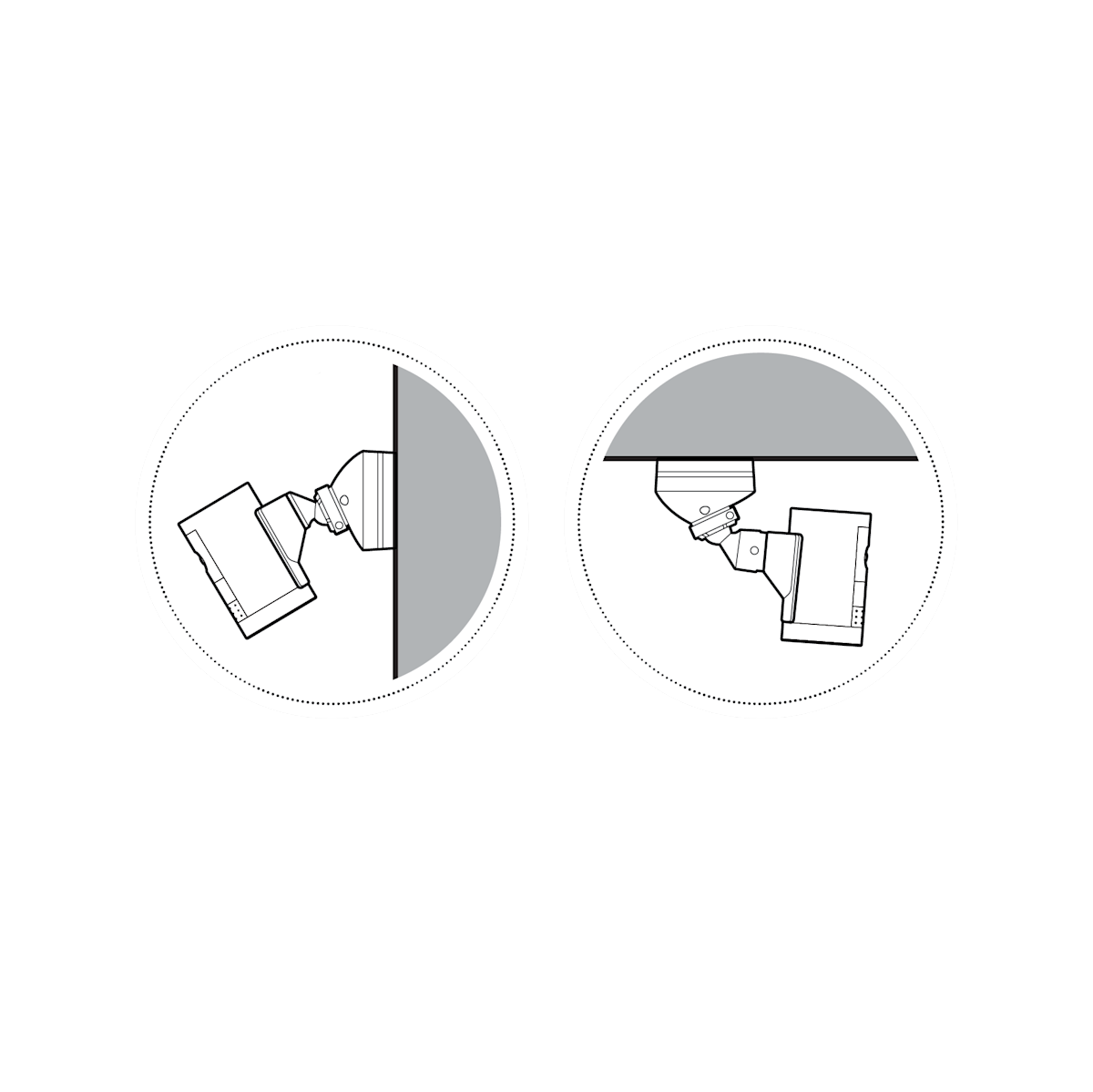

Elige la ubicación.
NOTA: antes de proceder a la instalación, asegúrate de que el conmutador o inyector PoE (Power-Over-Ethernet) compatible con PoE+ esté activo y conectado a un cable Ethernet de categoría 5 o superior que funcione correctamente.
2.

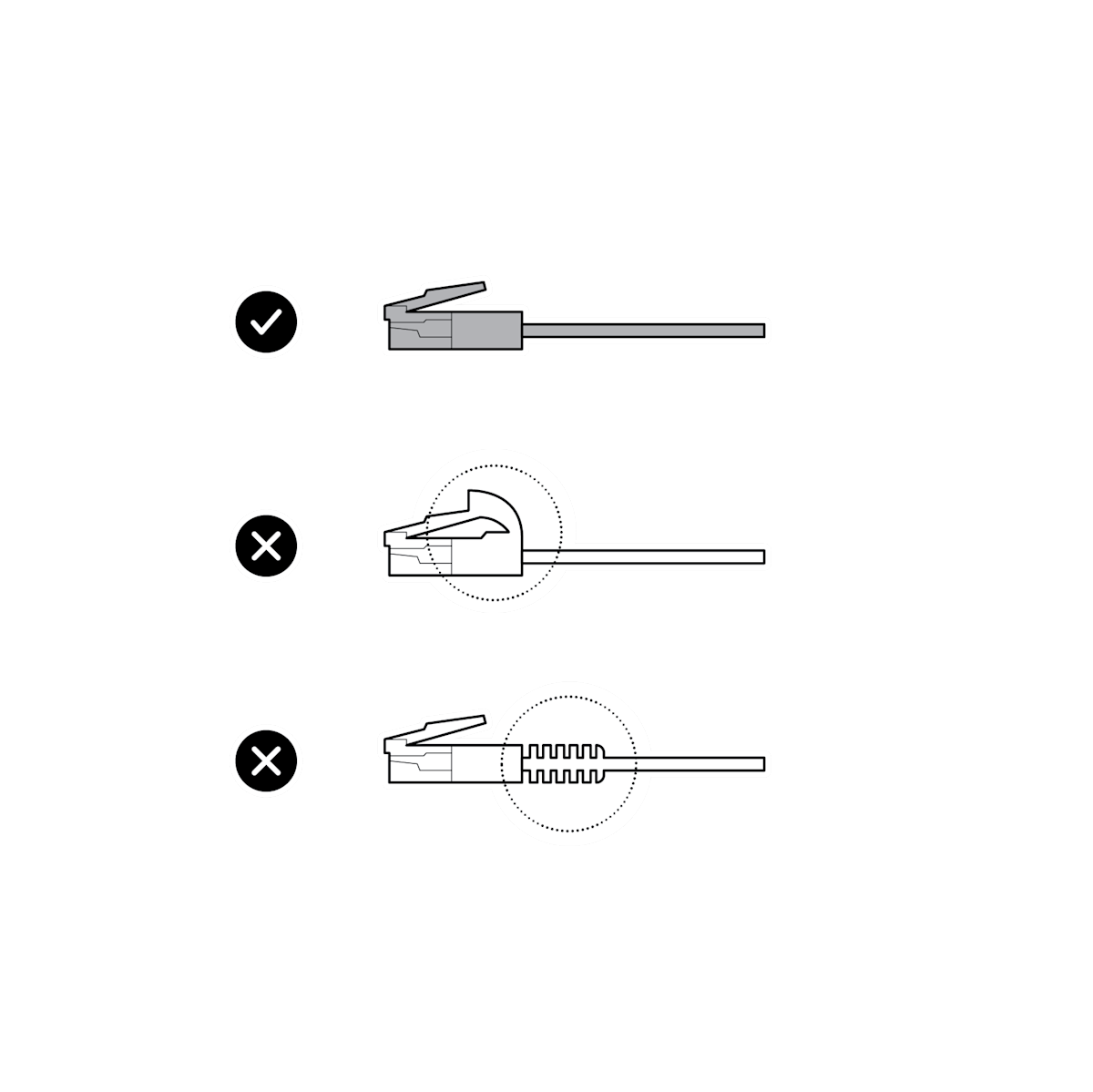

Asegúrate de que tu cable Ethernet no tenga un empujador o una carcasa.
Instalación en paredes
1.

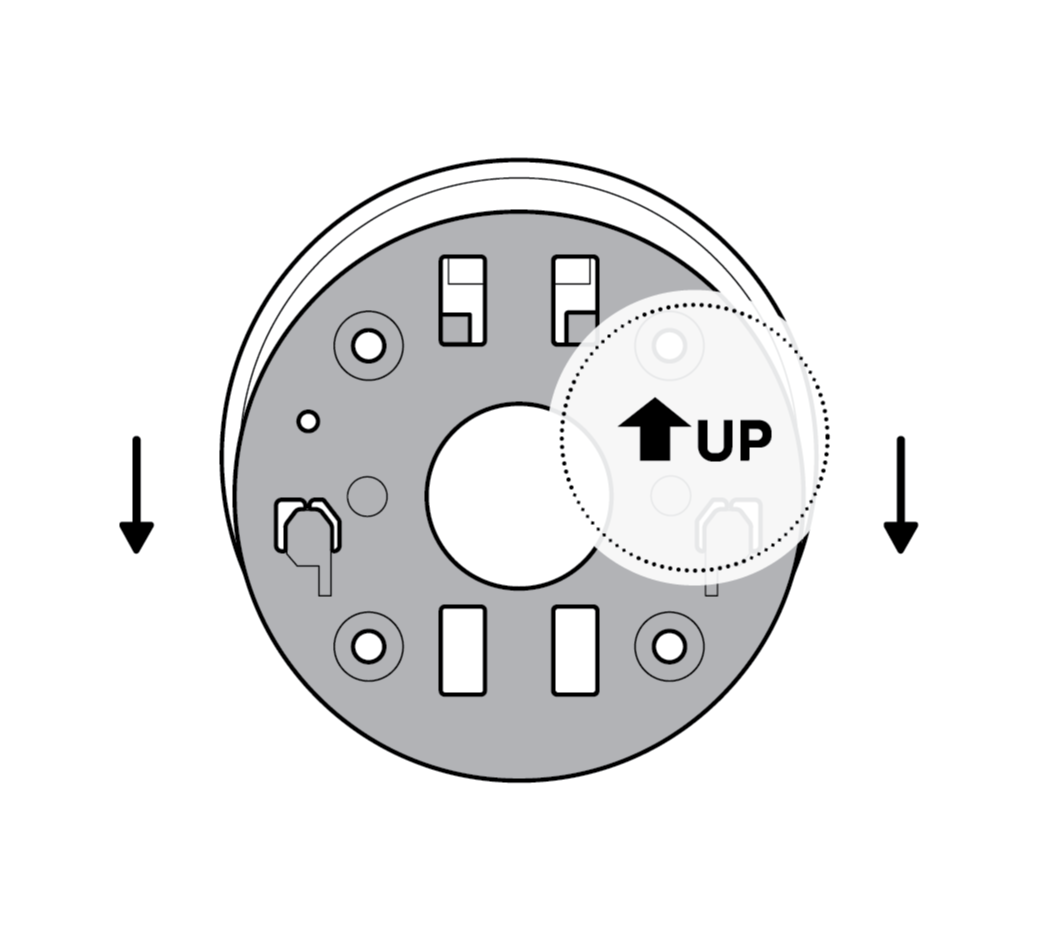

Desliza la placa de montaje en el soporte original de la cámara en la dirección opuesta a la flecha para retirarla.
2.

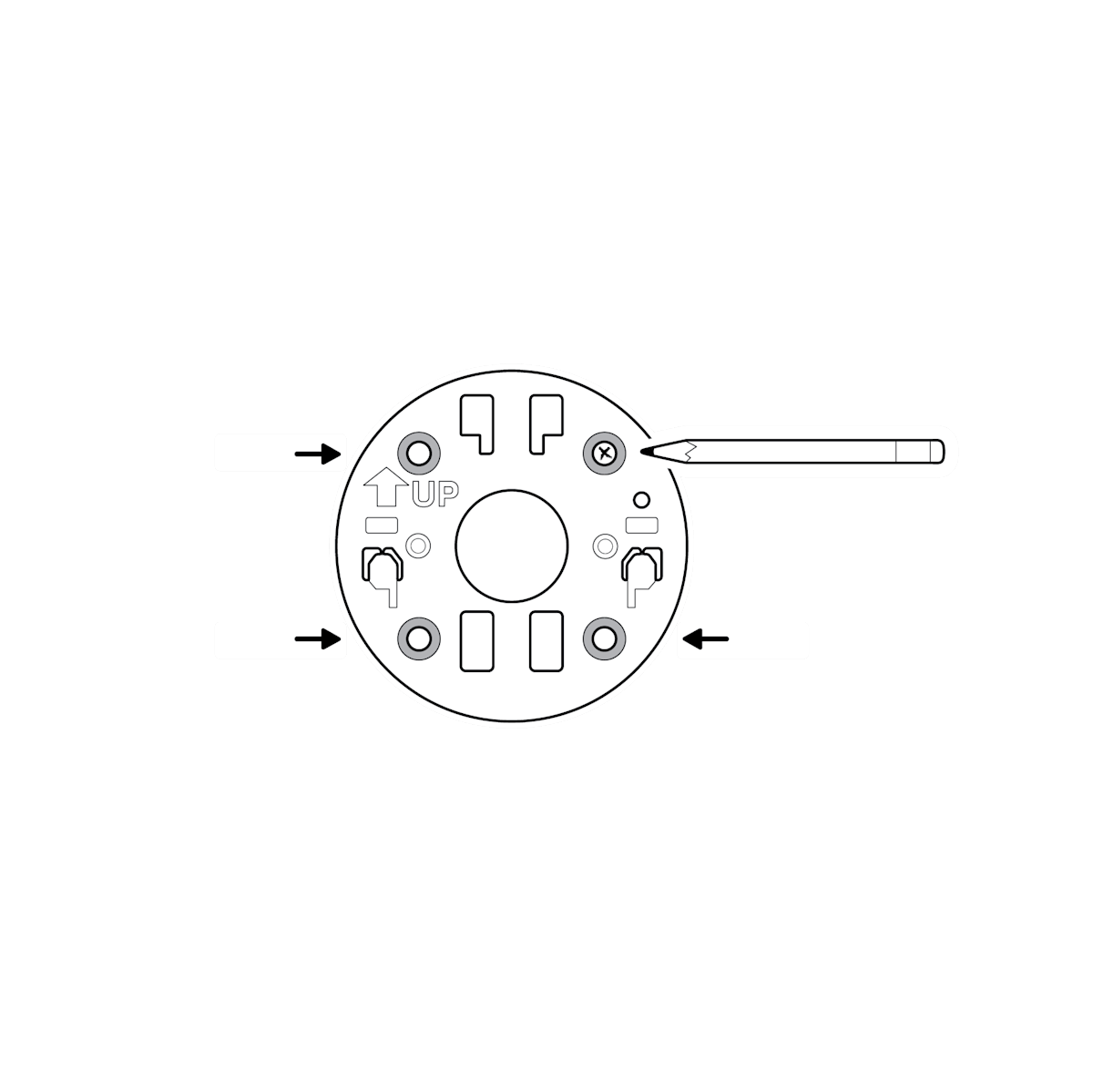

Utiliza la placa de montaje para marcar en la pared los orificios en los que irán introducidos los tornillos.
A. Pasando el cable Ethernet a través de la pared
3a.

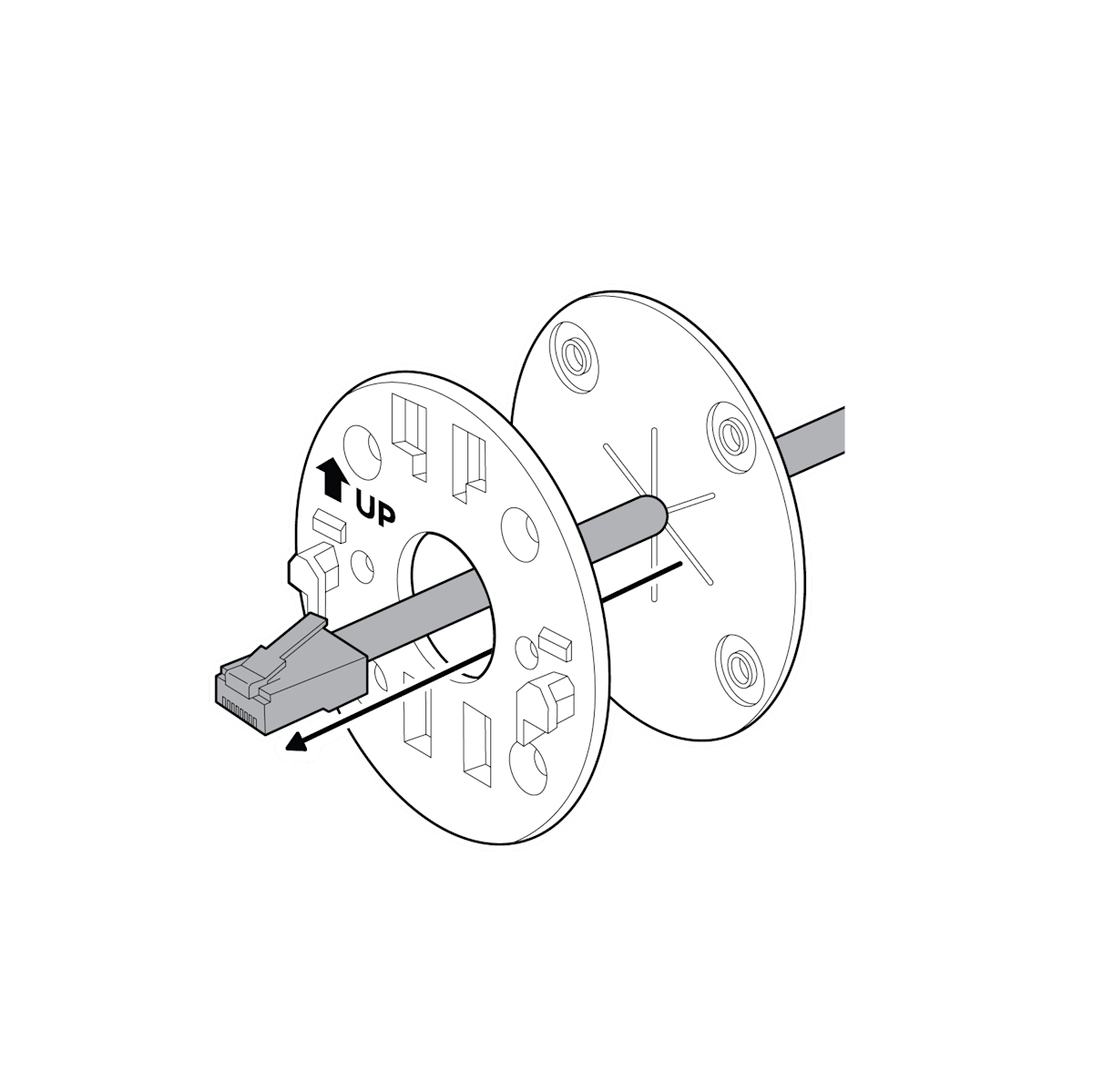

Si pasas el cable Ethernet a través de la pared, pásalo por la arandela incluida y, a continuación, por la placa de montaje.
4a.
Instala la placa de montaje con la flecha apuntando hacia arriba.

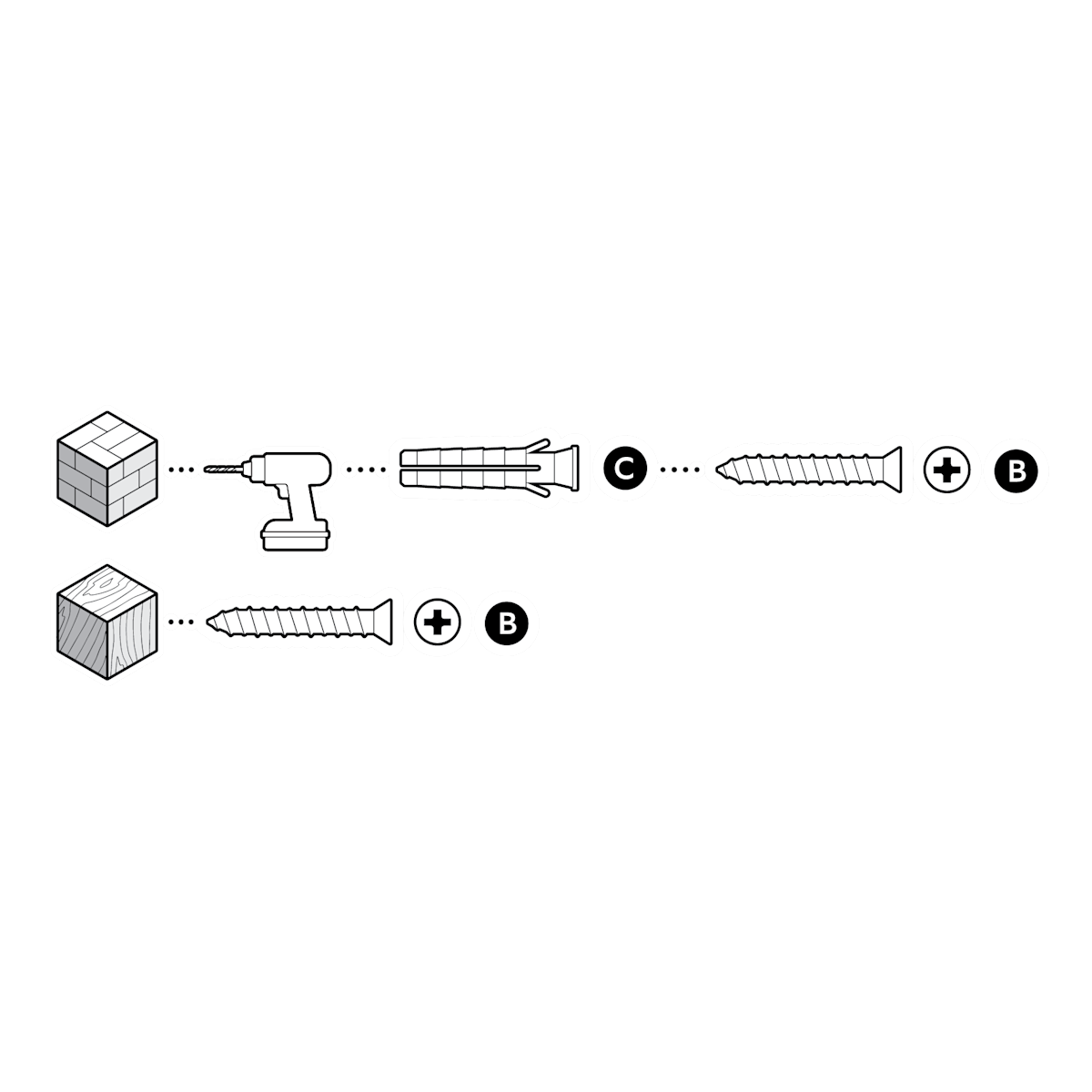

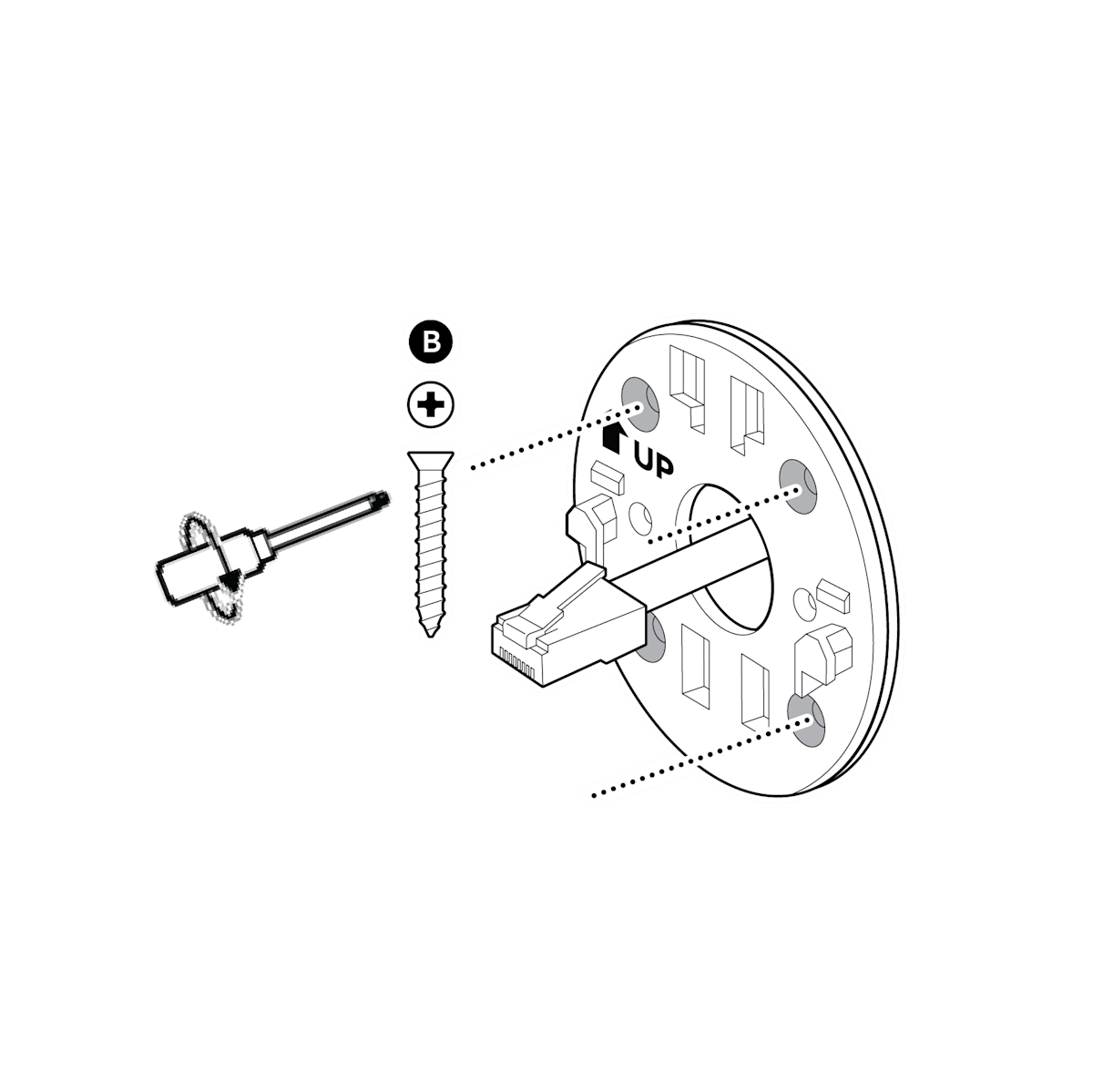

En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.
B. Pasando el cable Ethernet por el lateral
3b.

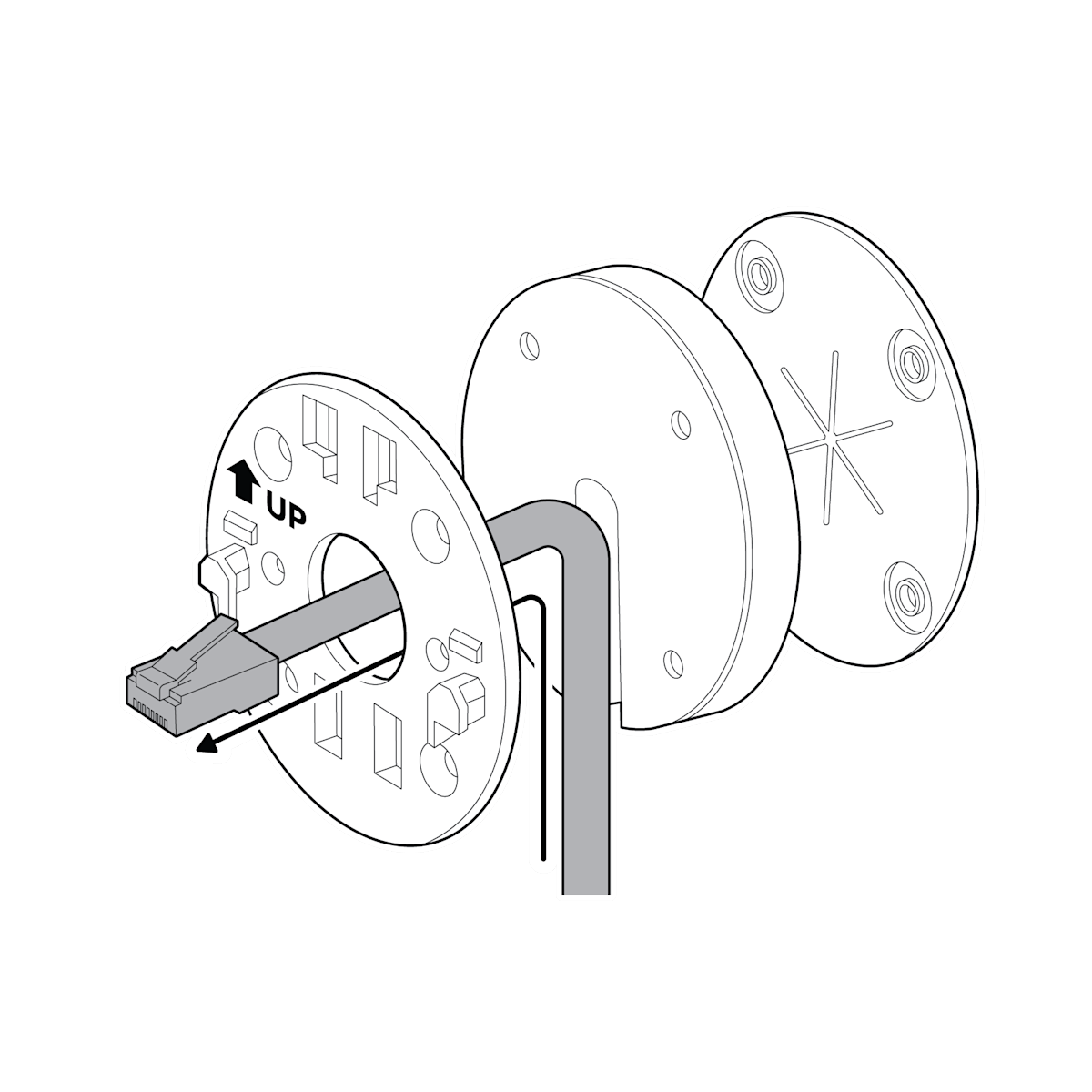

Si pasas el cable Ethernet por el lateral, alinea la arandela, el espaciador y la placa de montaje y, a continuación, pasa el cable Ethernet a través de la ranura del espaciador y de la placa de montaje.
NOTA: el cable Ethernet no debe pasar por la arandela.
4b.
Instala la placa de montaje por encima del espaciador con la flecha apuntando hacia arriba.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.
5.

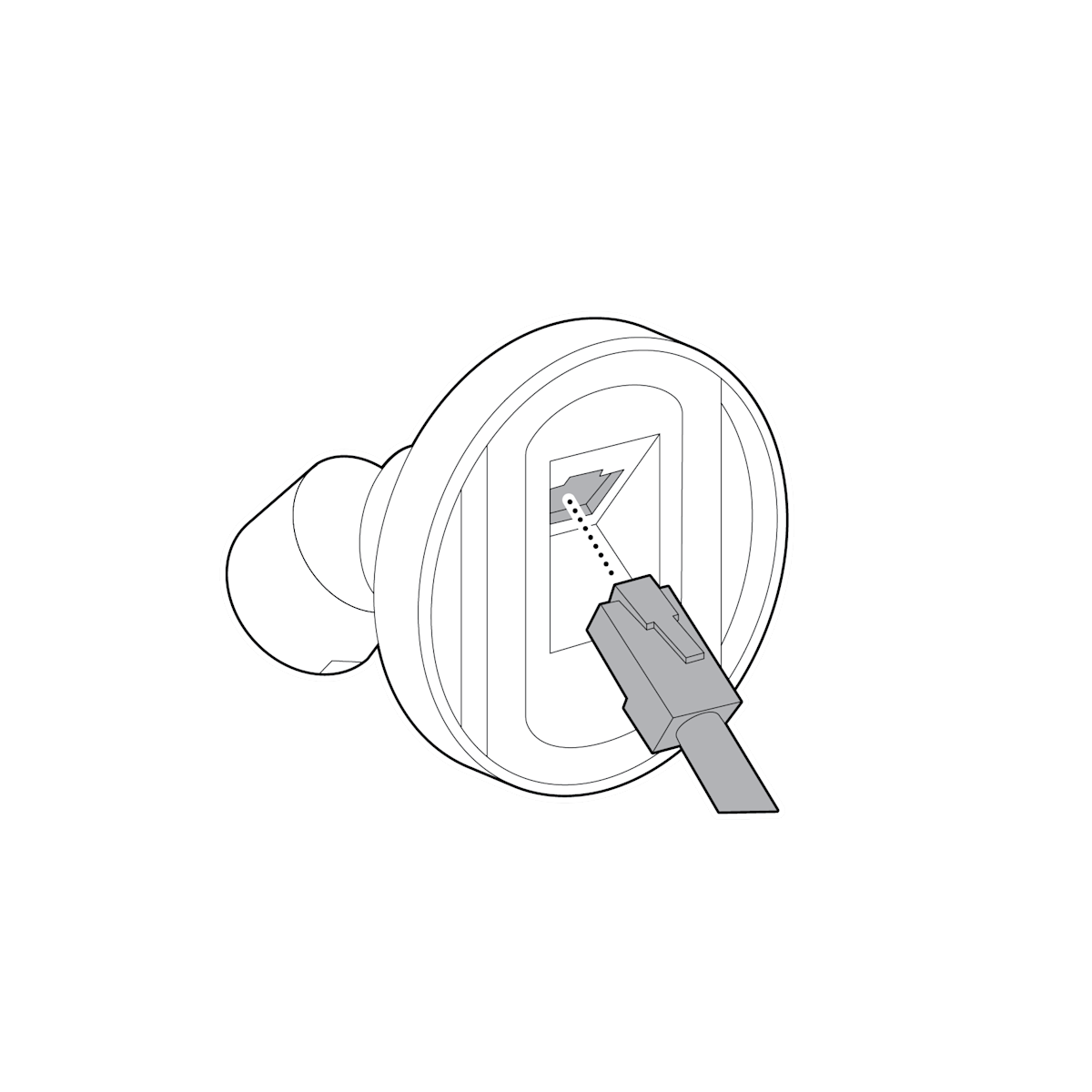

Conecta el cable Ethernet a la parte posterior del soporte.
6.

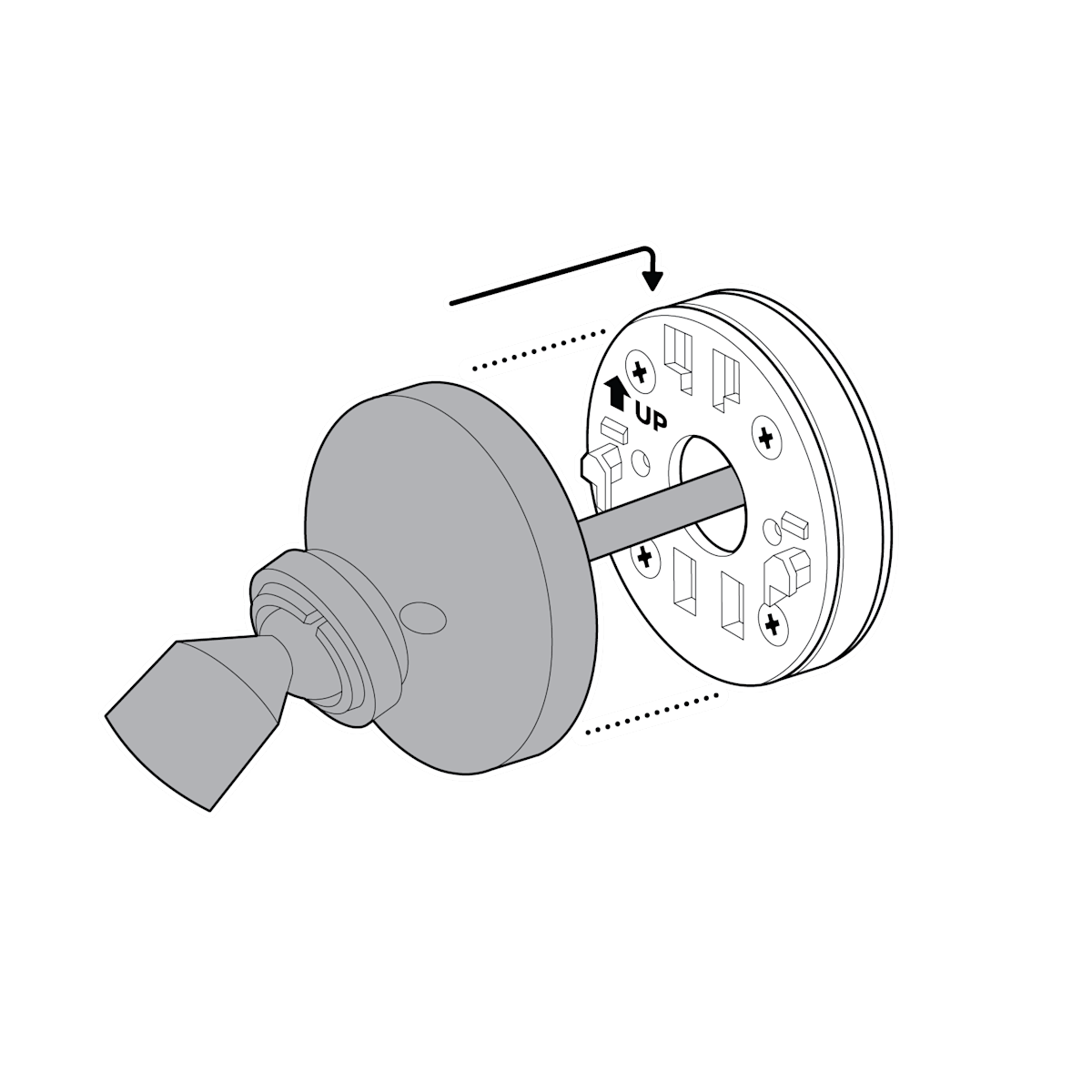

Desliza el soporte sobre la placa de montaje hasta que oigas un clic.
7.
Aprieta el tornillo para fijarla.
Instalación en el techo
1.
Desliza la placa de montaje en el soporte original de la cámara en la dirección opuesta a la flecha para retirarla.
2.
Utiliza la placa de montaje para marcar en el techo los orificios en los que irán introducidos los tornillos.
A. Pasando el cable Ethernet a través del techo
3a.

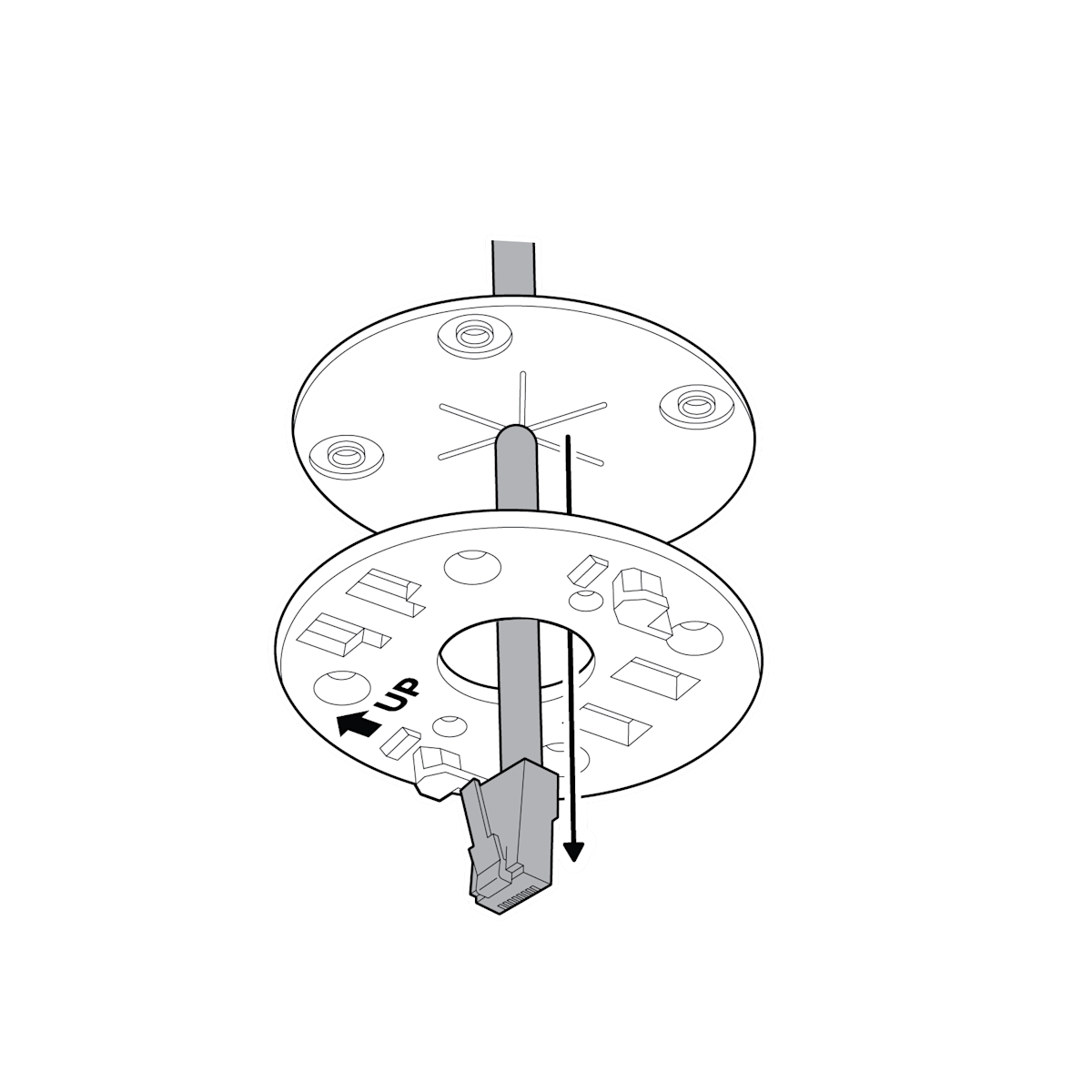

Si pasas el cable Ethernet a través del techo, pásalo por la arandela incluida y, a continuación, por la placa de montaje.

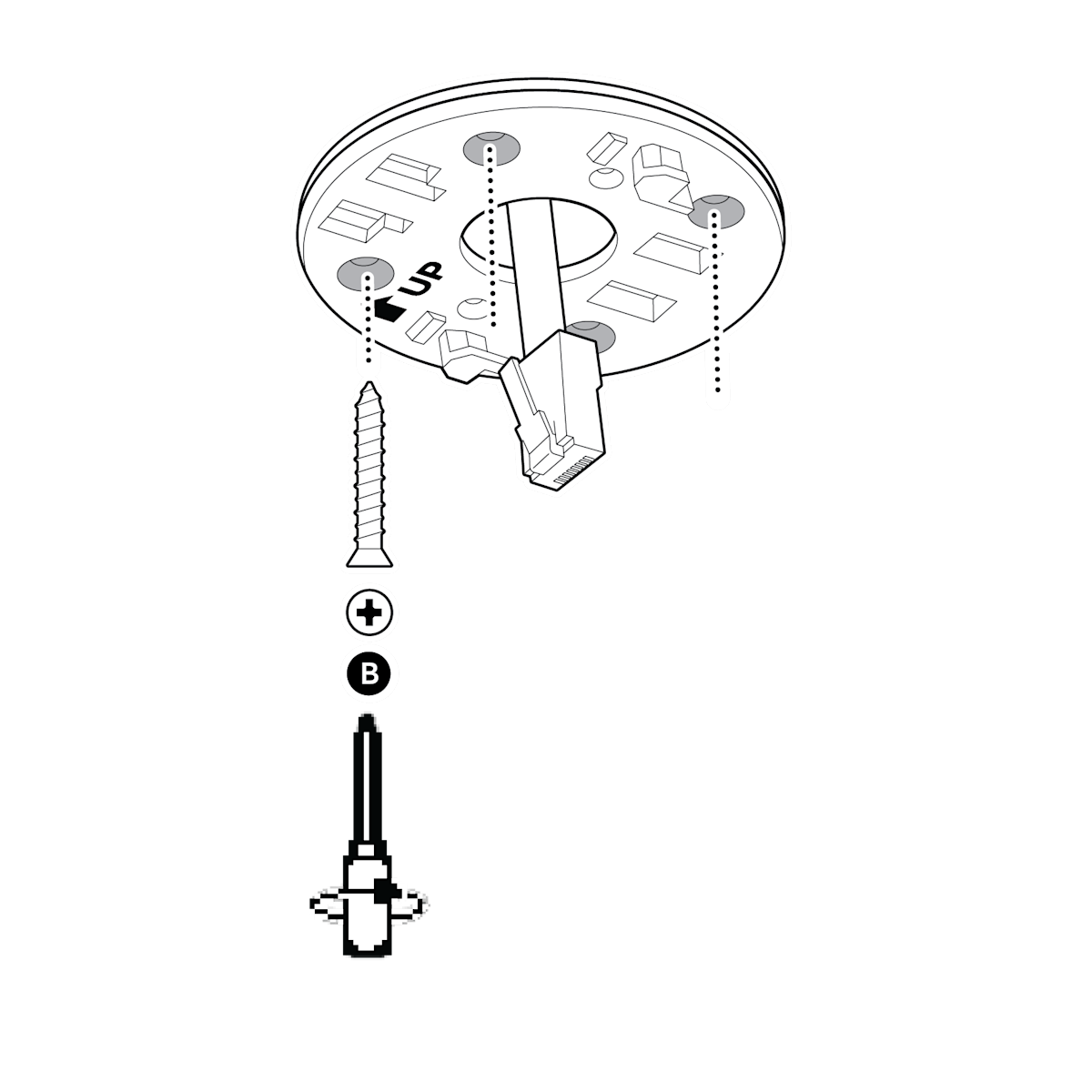

4a.
Instala la placa de montaje de modo que la flecha apunte en dirección contraria a la orientación de la cámara.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.
B. Pasando el cable Ethernet por el lateral
3b.

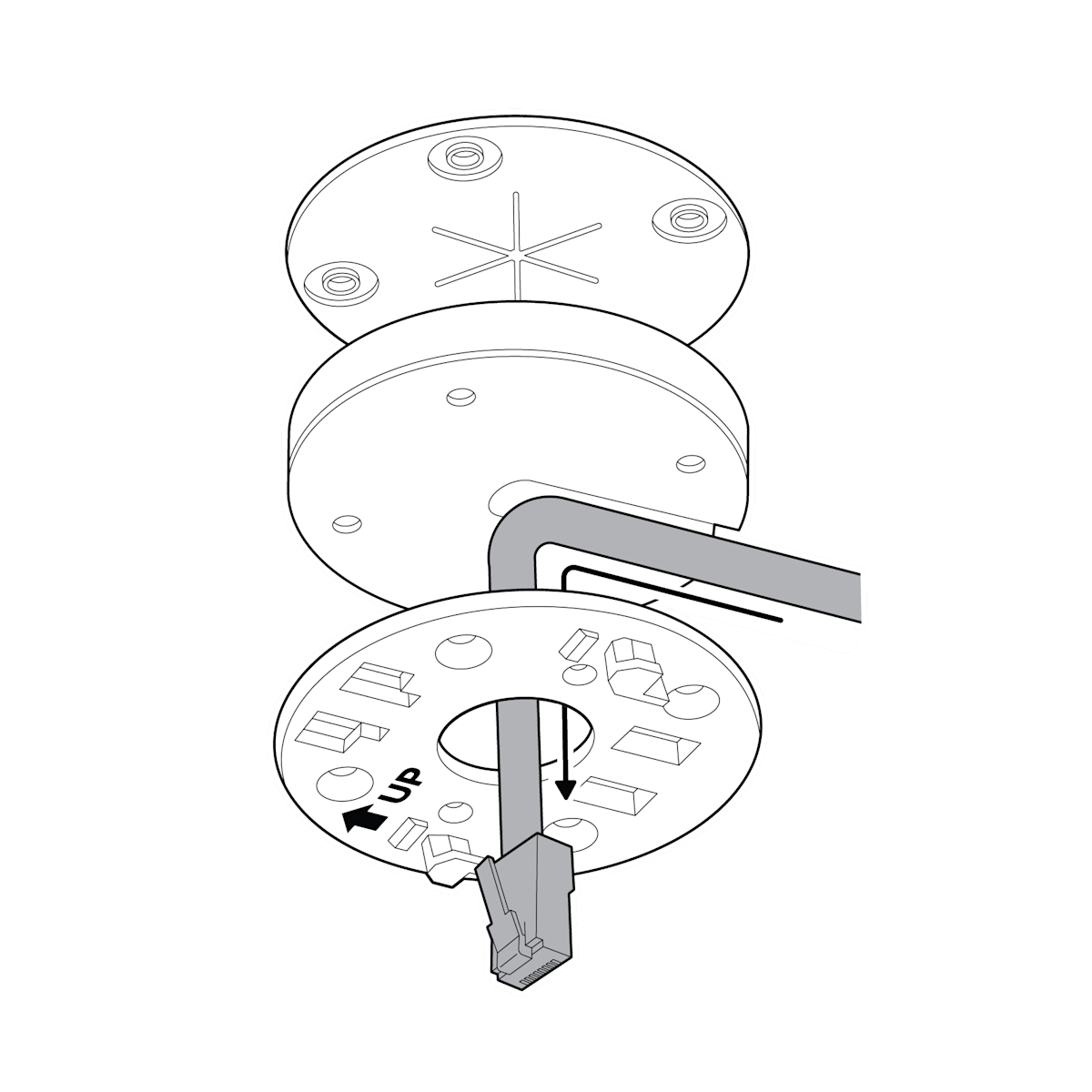

Si pasas el cable Ethernet por el lateral, alinea la arandela, el espaciador y la placa de montaje y, a continuación, pasa el cable Ethernet a través de la ranura del espaciador y de la placa de montaje.
NOTA: el cable Ethernet no debe pasar por la arandela.
4b.

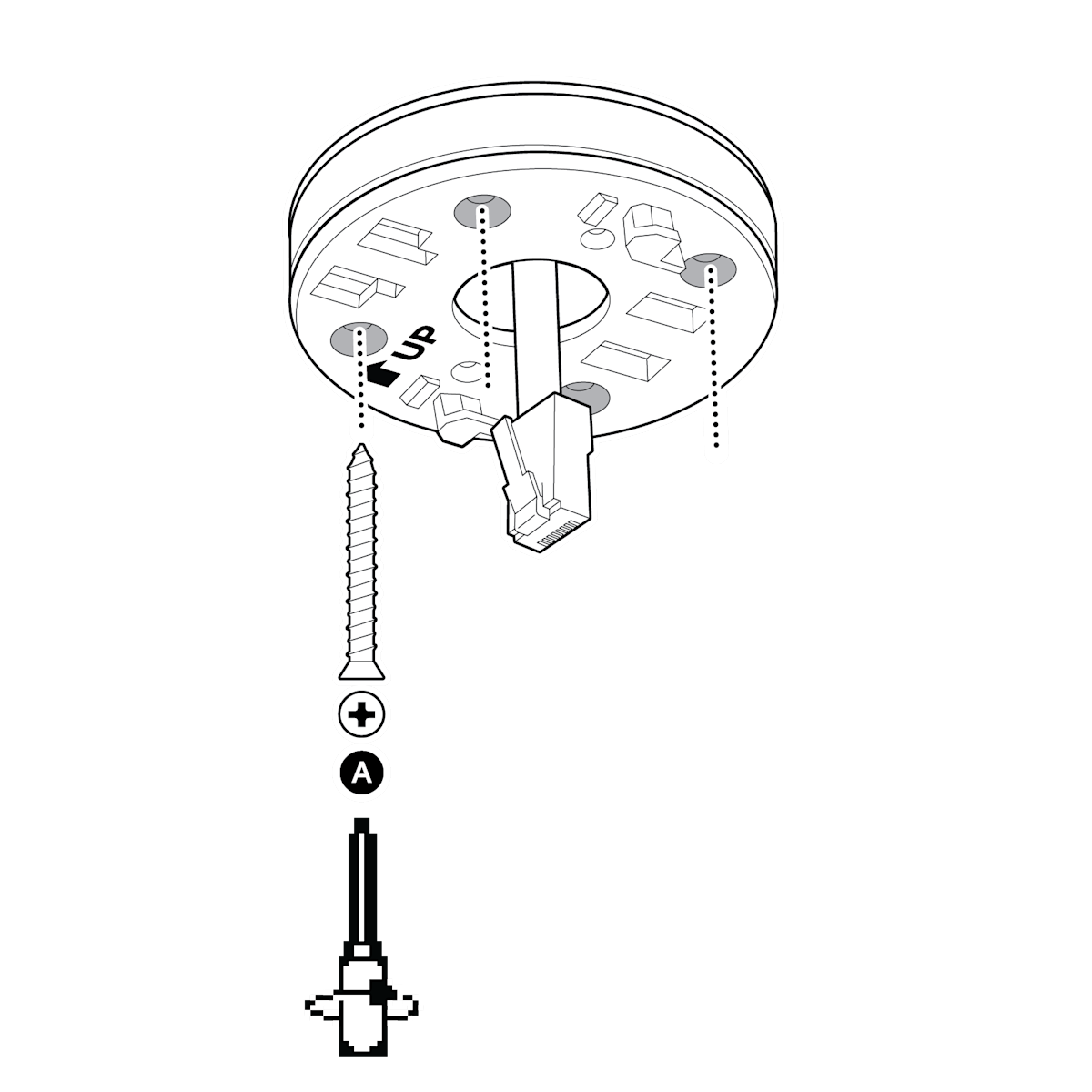

Instala la placa de montaje sobre el espaciador incluido de modo que la flecha apunte en dirección contraria a la orientación de la cámara.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.
5.
Conecta el cable Ethernet a la parte posterior del soporte.
6.

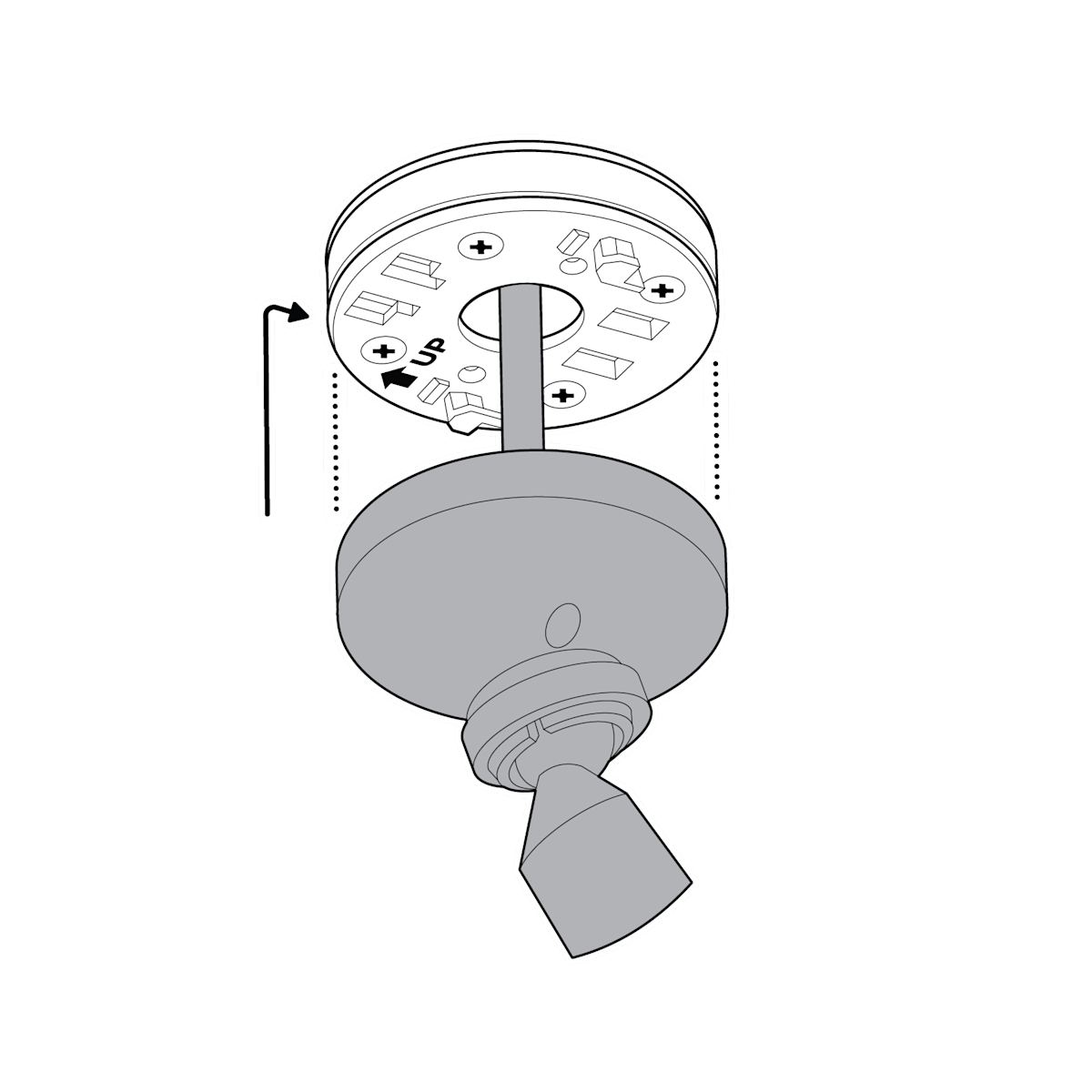

Desliza el soporte sobre la placa de montaje hasta que oigas un clic.

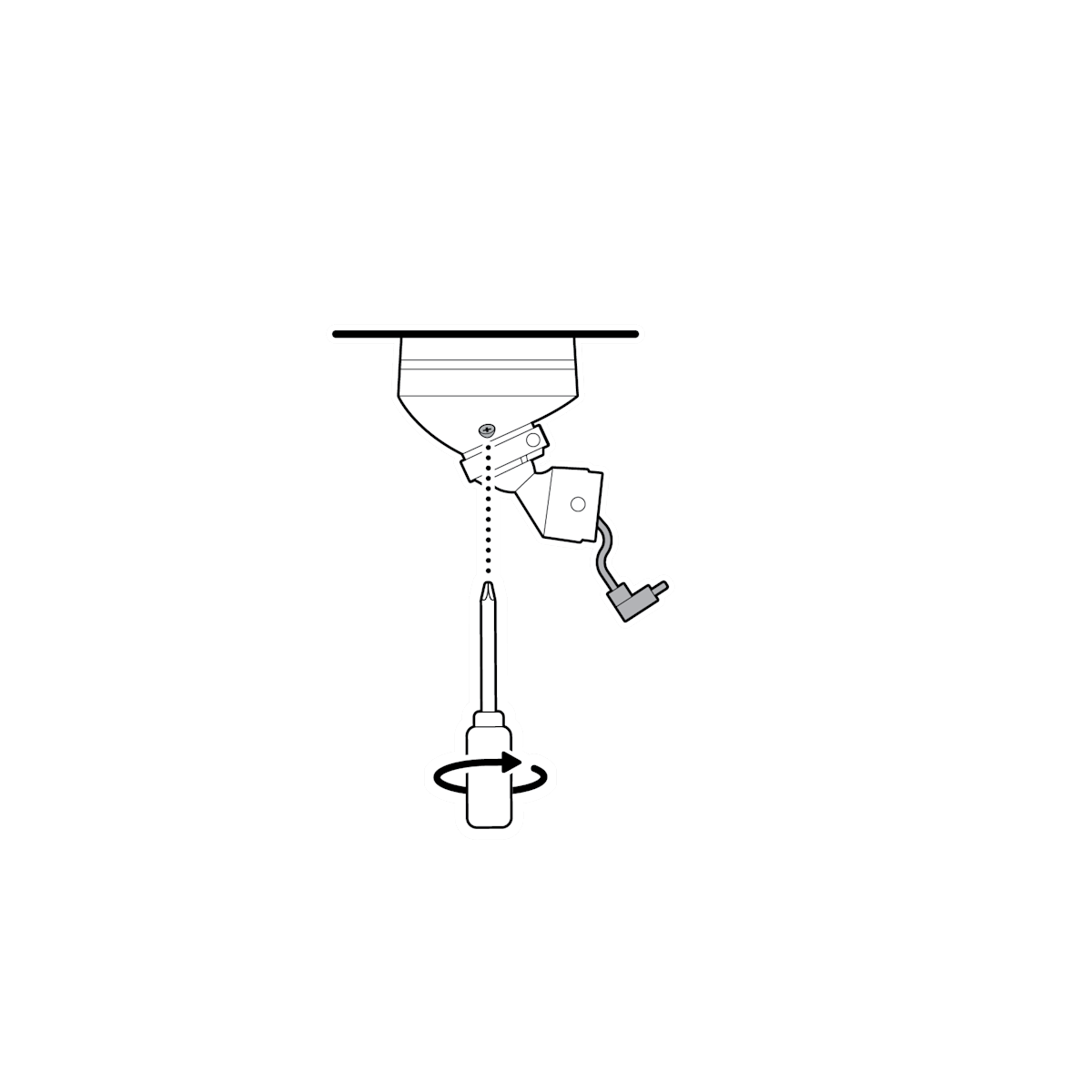

7.
Aprieta el tornillo para fijarla.
Instalación de la cámara
1.
Consulta la guía de configuración de la cámara para retirar el soporte original y el tapón de goma.
2.

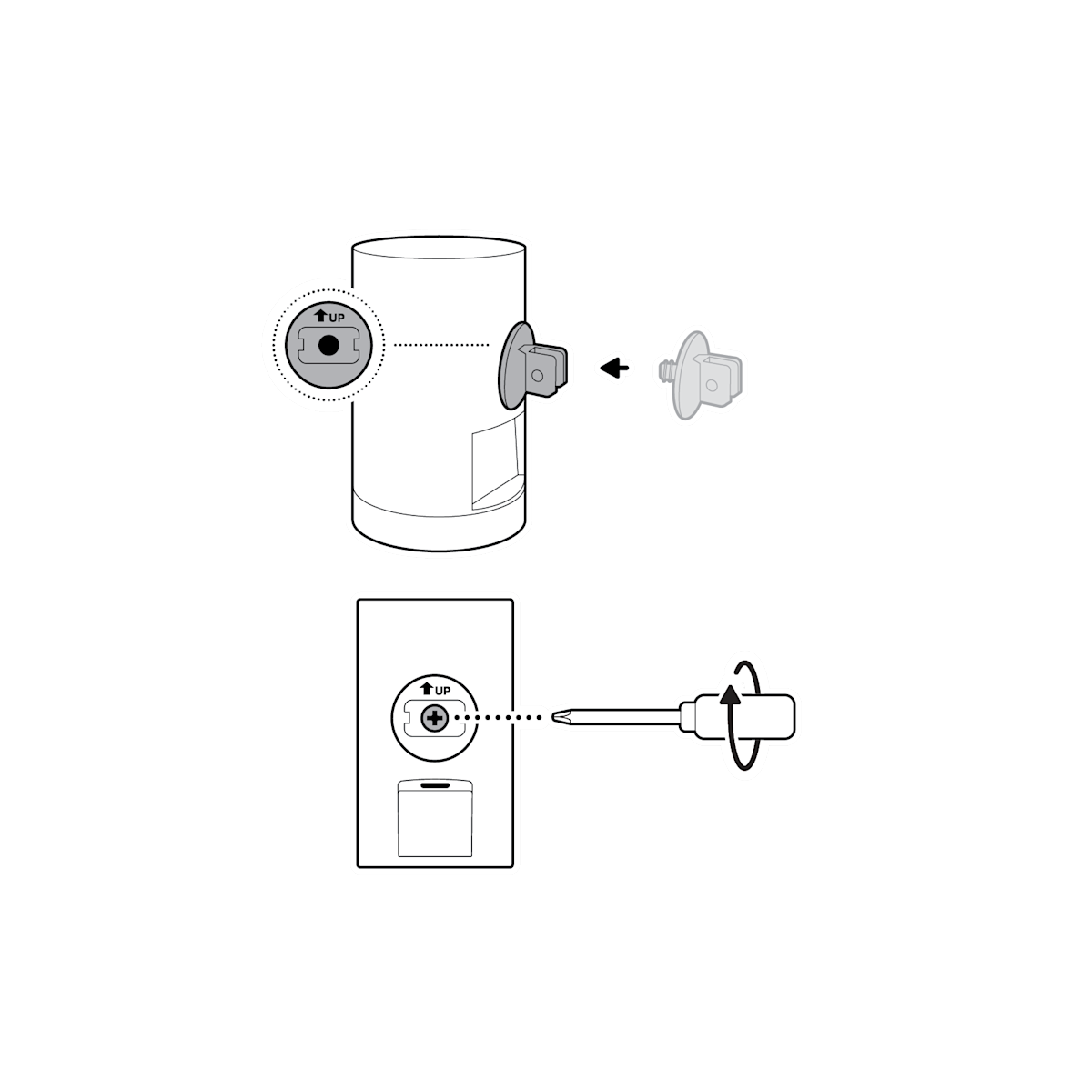

Fija la junta hexagonal incluida a la parte posterior de la cámara. Asegúrate de que la flecha del indicador apunte hacia arriba.
3.
Si es necesario, consulta la guía de configuración de la cámara para retirar el tapón de goma del puerto de alimentación de la cámara.
4a.

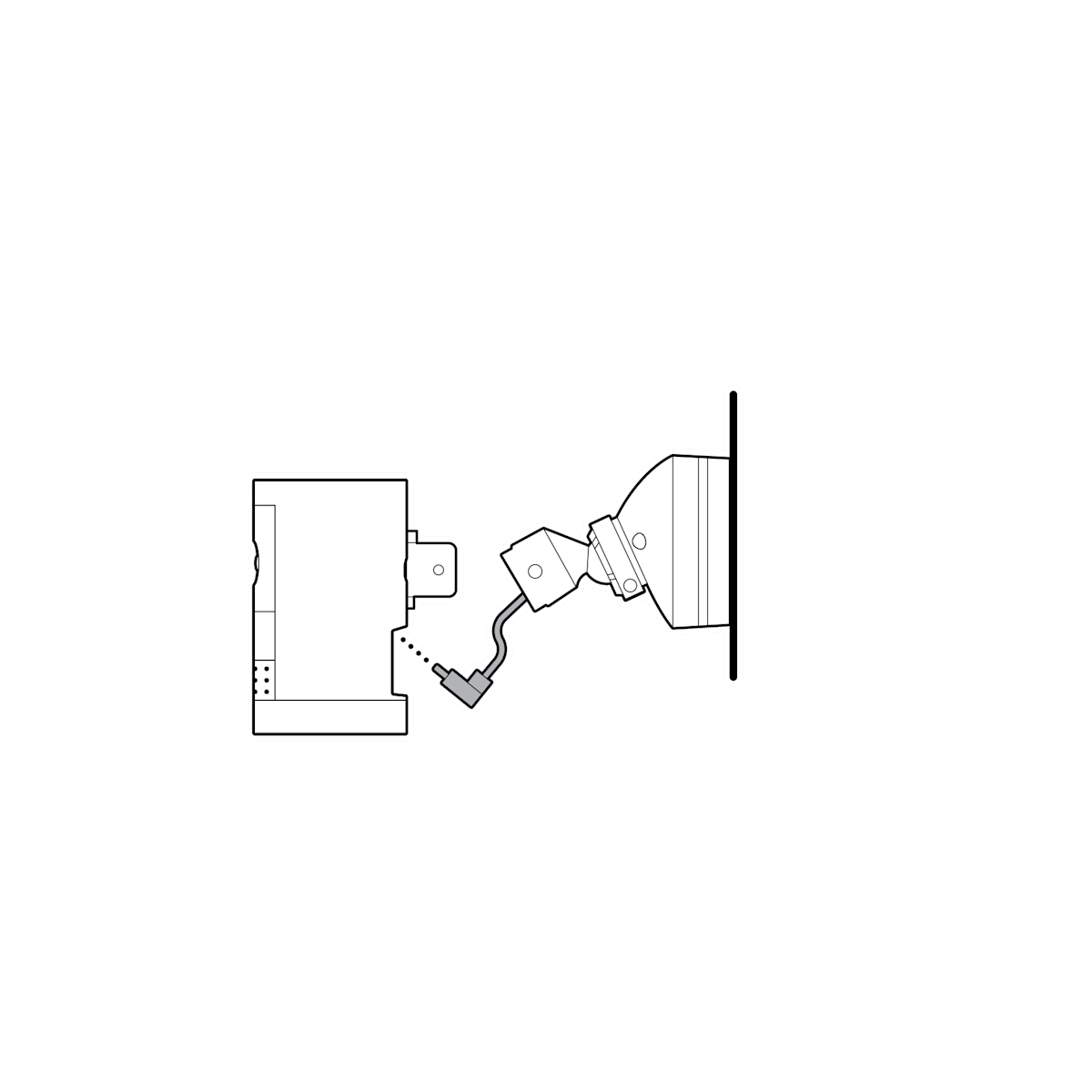

Conecta el cable USB-C del soporte a la cámara y asegúrate de que quede completamente insertado.
4b.

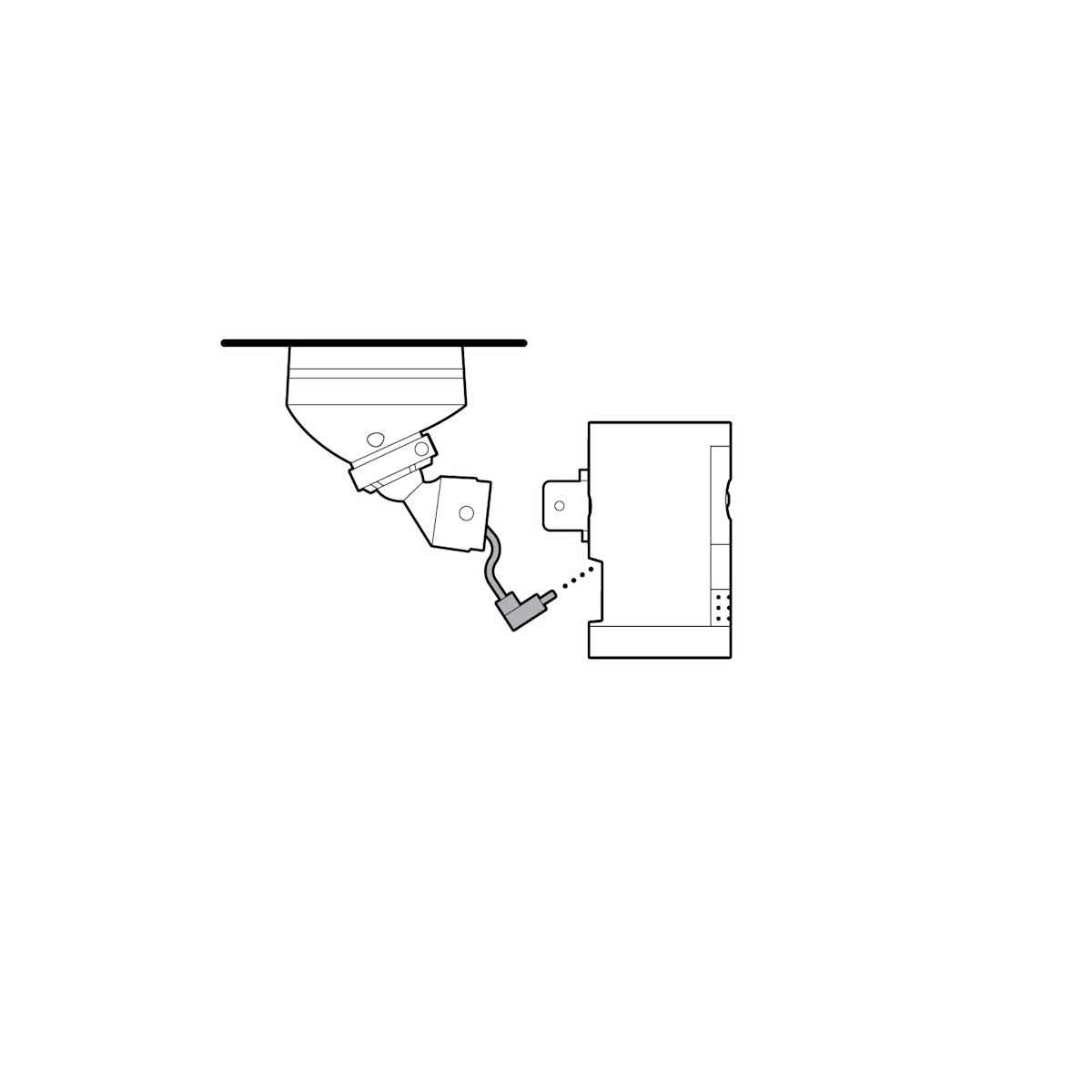

Si la instalas en el techo, pasa el cable USB-C por el soporte desde la parte inferior de la rótula esférica y, a continuación, conéctalo a tu cámara, asegurándote de que quede completamente insertado.
5.

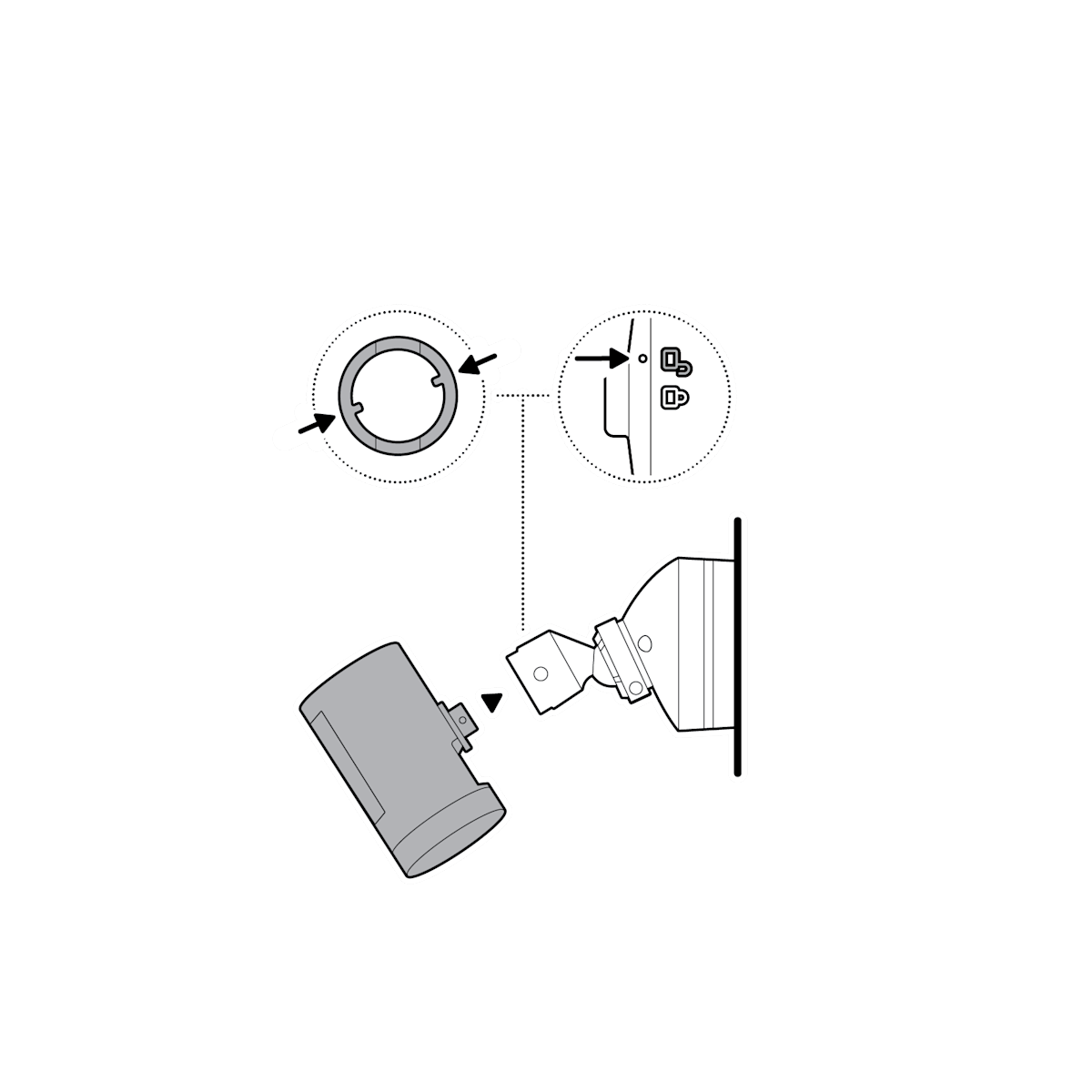

Alinea los indicadores de bloqueo de la junta hexagonal con los del soporte e inserta la cámara.
6.

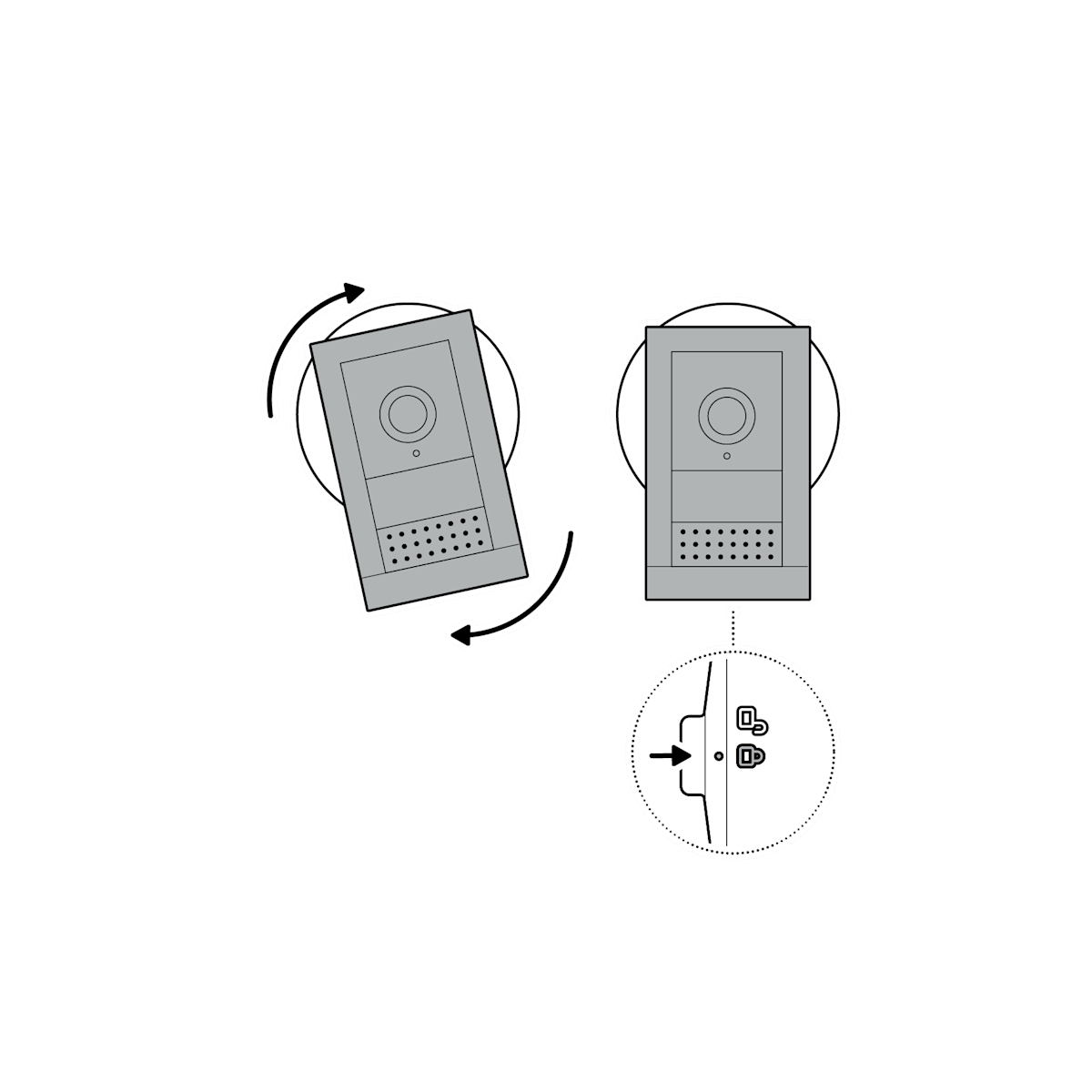

Gira hasta que la cámara encaje en su lugar.

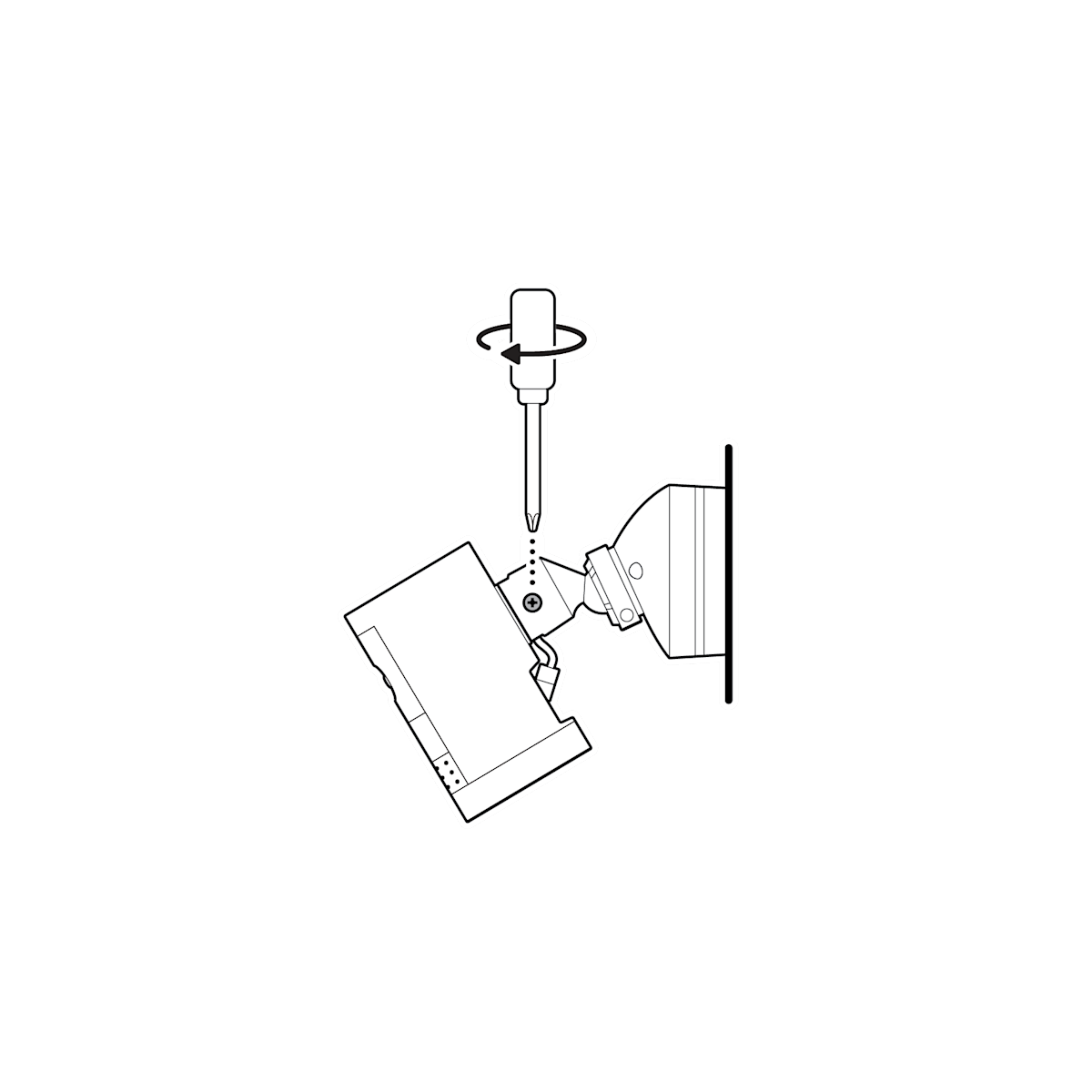

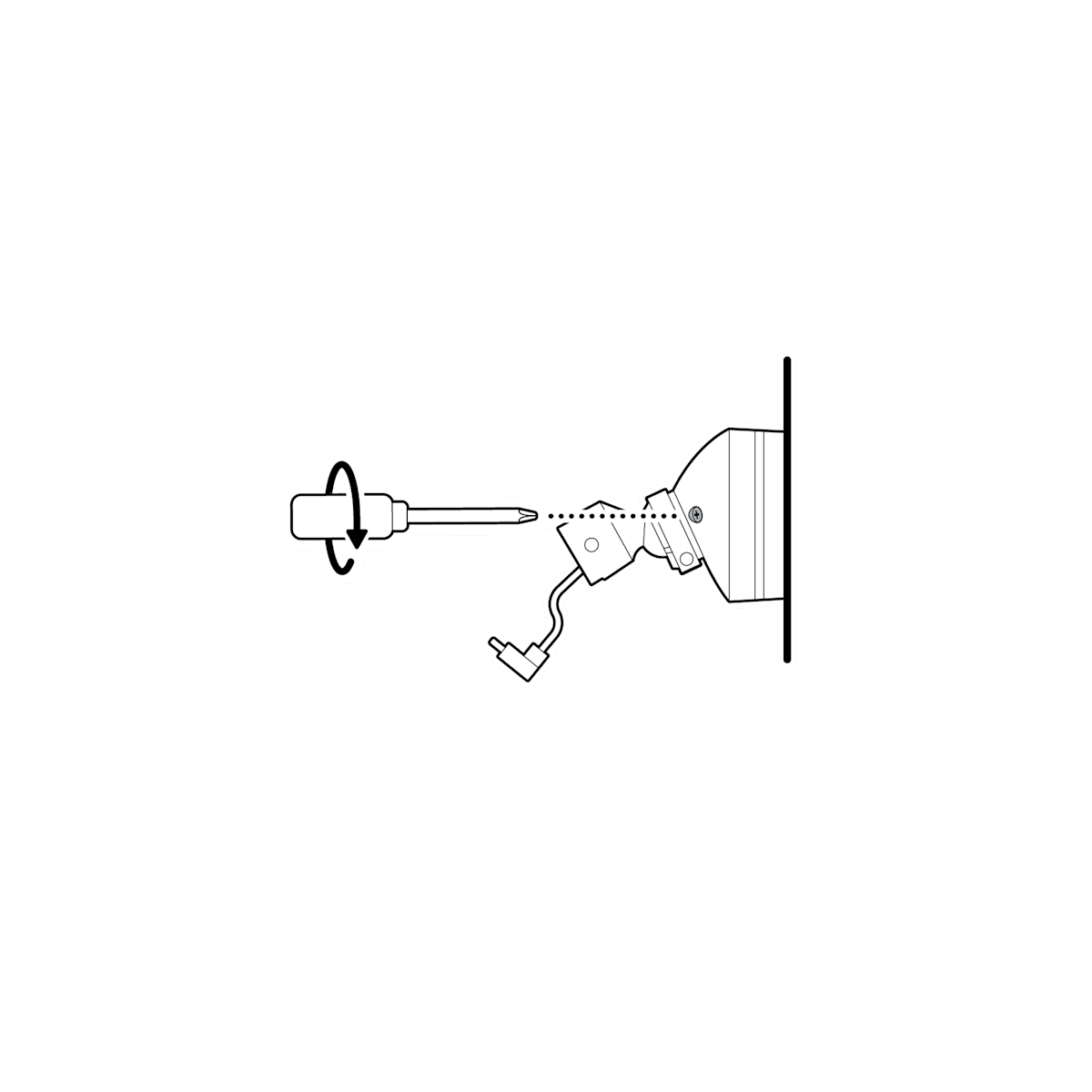

7.
Aprieta el tornillo de seguridad.
8.

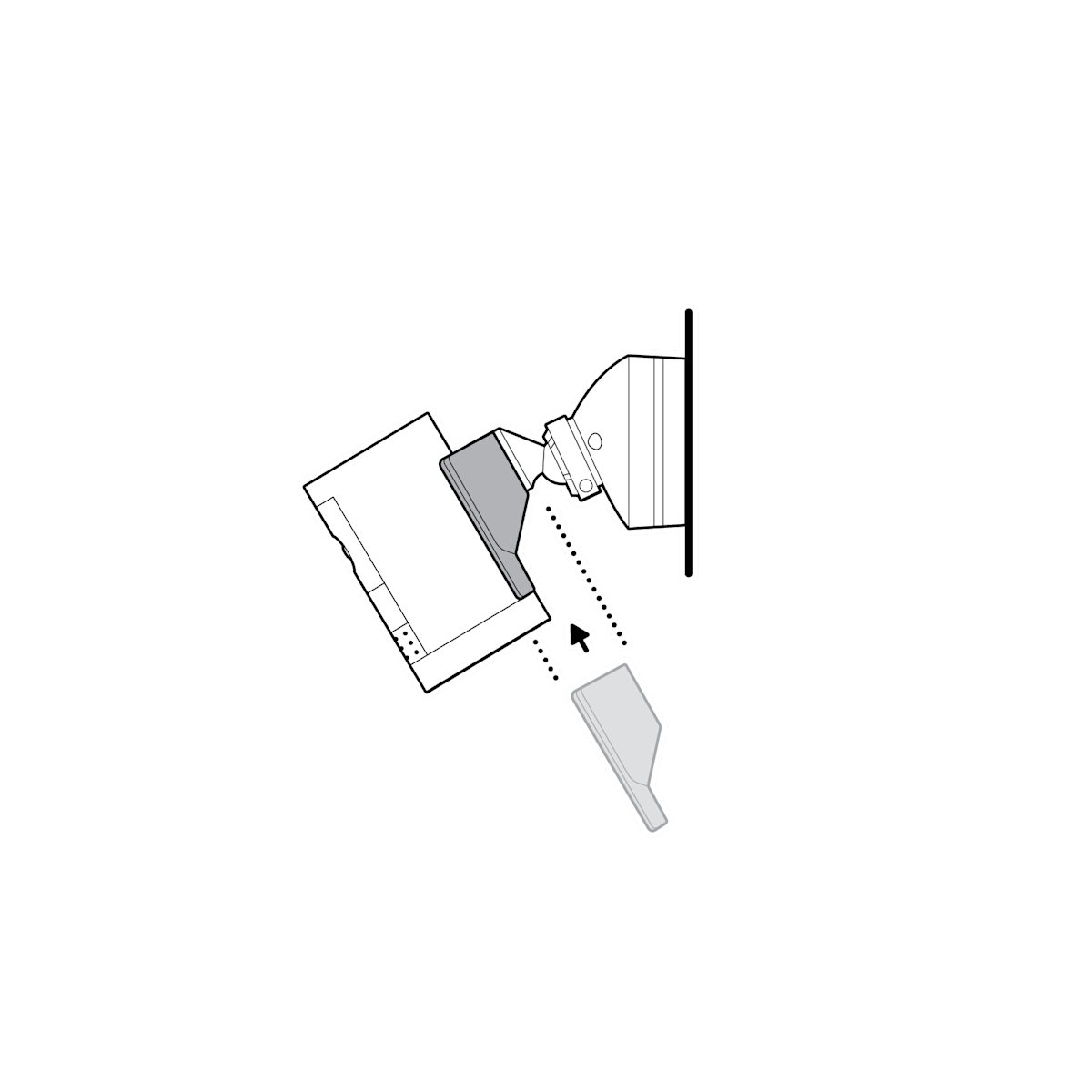

Coloca la cubierta decorativa de la cámara deslizándola hasta que oigas un clic.
9.

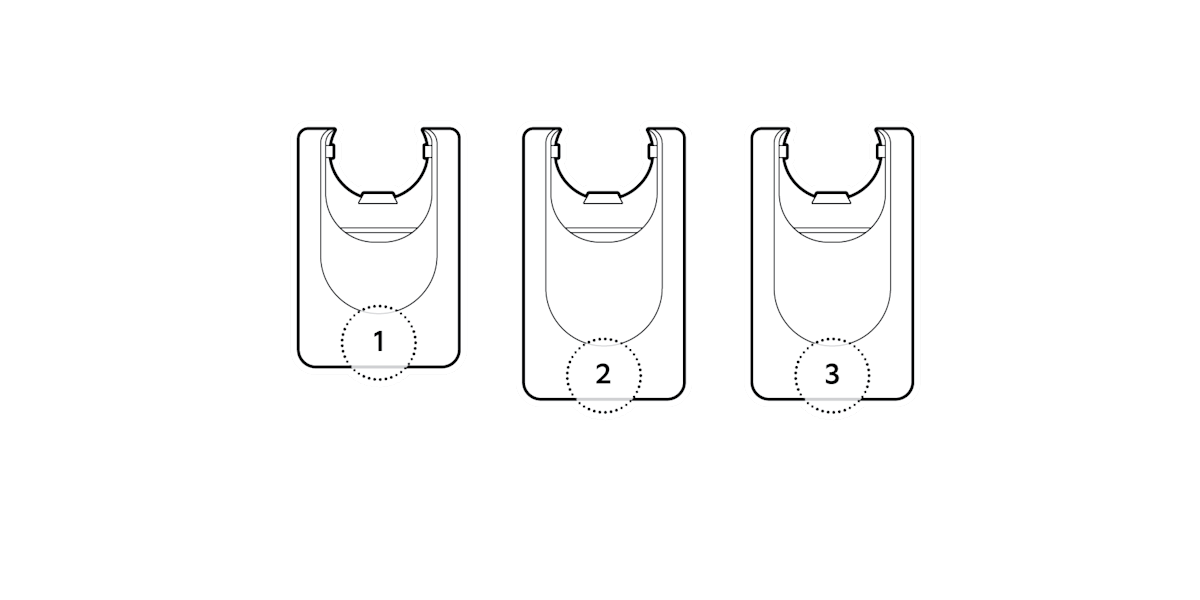

Si vas a instalar la Outdoor Cam Plus, utiliza la cubierta decorativa 1.
Si vas a instalar la Outdoor Cam Pro, utiliza la cubierta decorativa 2.
Si vas a instalar la Spotlight Cam Pro (2.ª gen.), utiliza la cubierta decorativa 3.

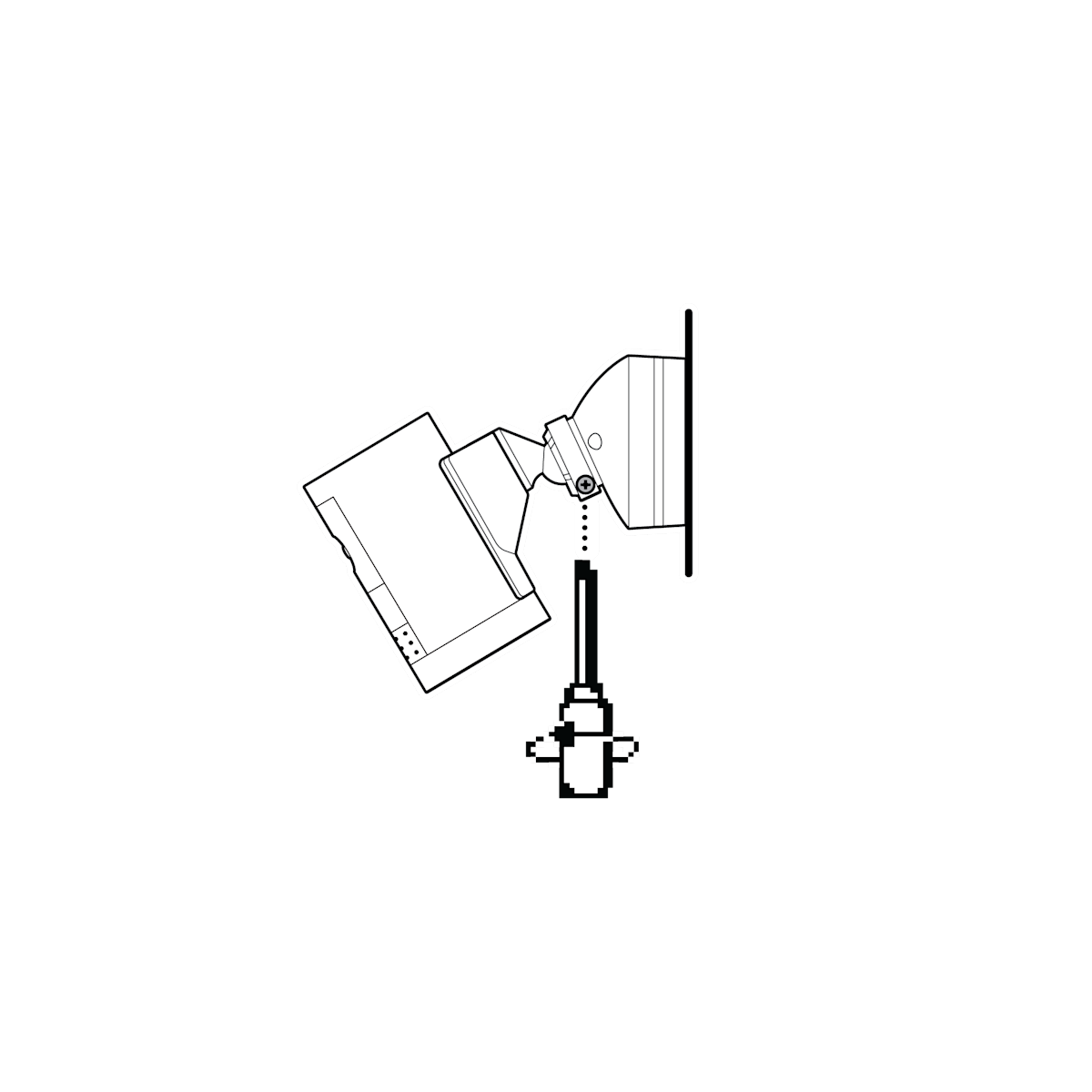

10.
Afloja el tornillo de la anilla metálica para ajustar la posición de tu cámara si es necesario.
11.

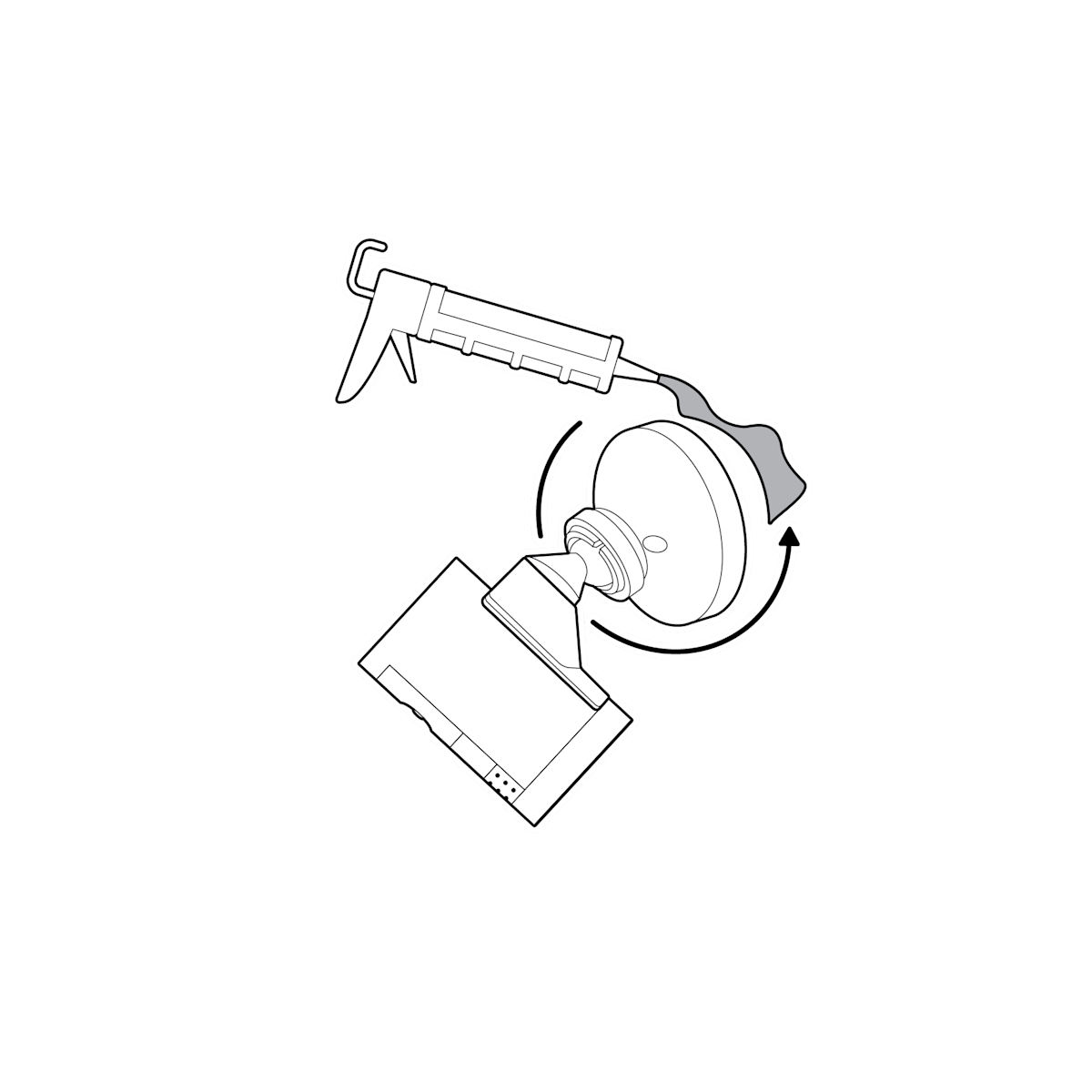

Aplica silicona o una masilla de sellado adecuada resistente a la intemperie alrededor del soporte y entre el soporte y la superficie de montaje para sellar cualquier hueco.
