Installation der Outdoor Cam Plus Battery

Sicherheits- und Konformitätsinformationen für Outdoor Cam Plus.

In diesem Artikel wird die Installation der Outdoor Cam Plus Battery Schritt für Schritt beschrieben.

Die Outdoor Cam Plus verfügt über eine größere Montageplatte als frühere Außenkameras und Stick Up-Modelle. Die Montageplatten von anderen Kameras können bei der Montage der Outdoor Cam Plus nicht verwendet werden.

View/download PDF manual (English, Français, Deutsch, Italiano, Español, Nederlands, Svenska, Dansk, Suomi, Norsk, عربي)

Im Lieferumfang enthaltene Befestigungsteile

Benötigte Werkzeuge

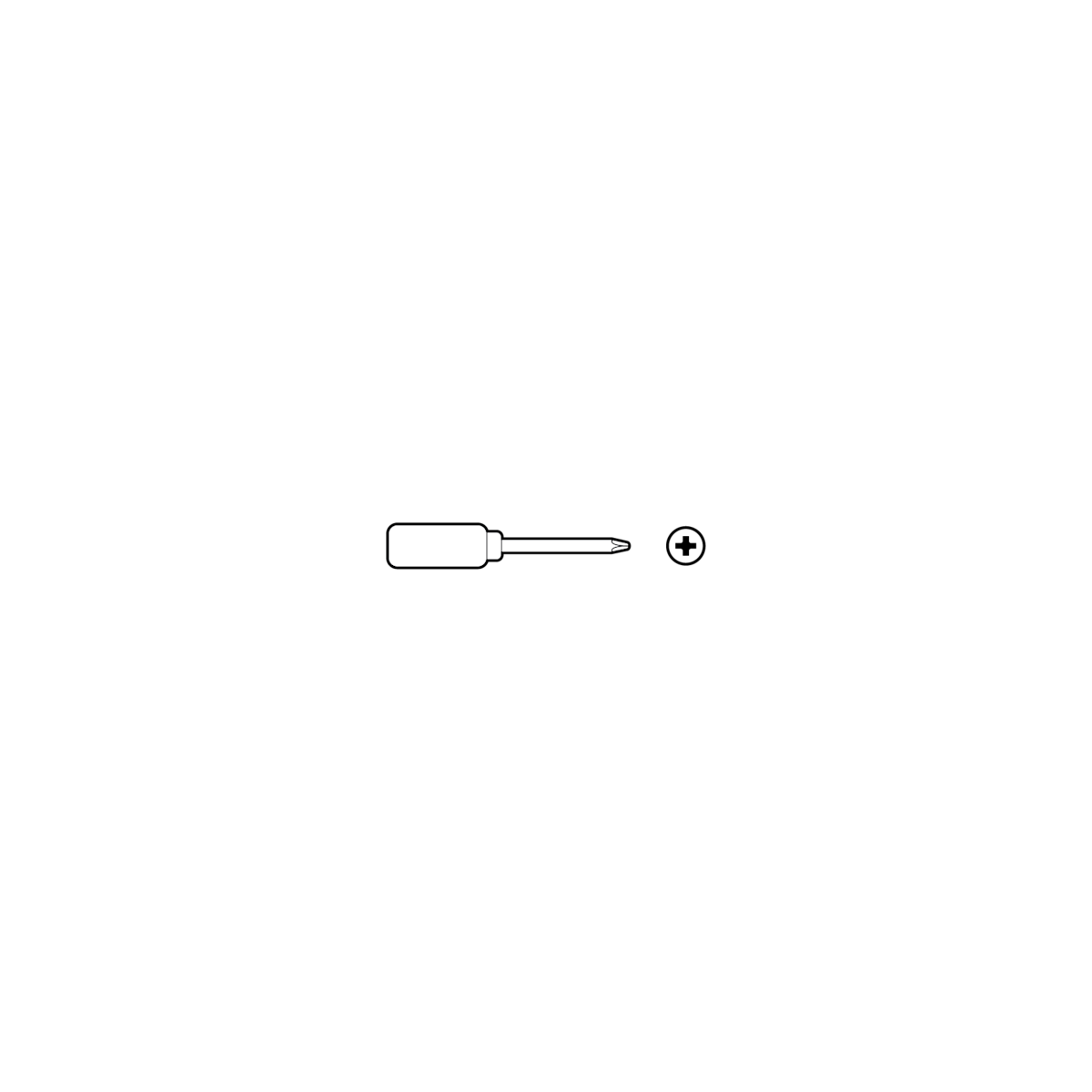

Kreuzschlitzschraubendreher

Bohrmaschine oder Akkuschrauber mit 6-mm-Steinbohrer (optional)

1. Entfernen Sie die Schutzhülle.

2. Drehen Sie die Akkuabdeckung gegen den Uhrzeigersinn, um den Akku zu entnehmen, und entsorgen Sie den orangefarbenen Akkuschutz.

3. Laden Sie den Akku vollständig auf.

4. Setzen Sie den Akku ein und drehen Sie die Akkuabdeckung, um sie zu schließen.

5. Laden Sie die Ring-App herunter.

6. Scannen Sie den QR-Code auf Ihrem Gerät.

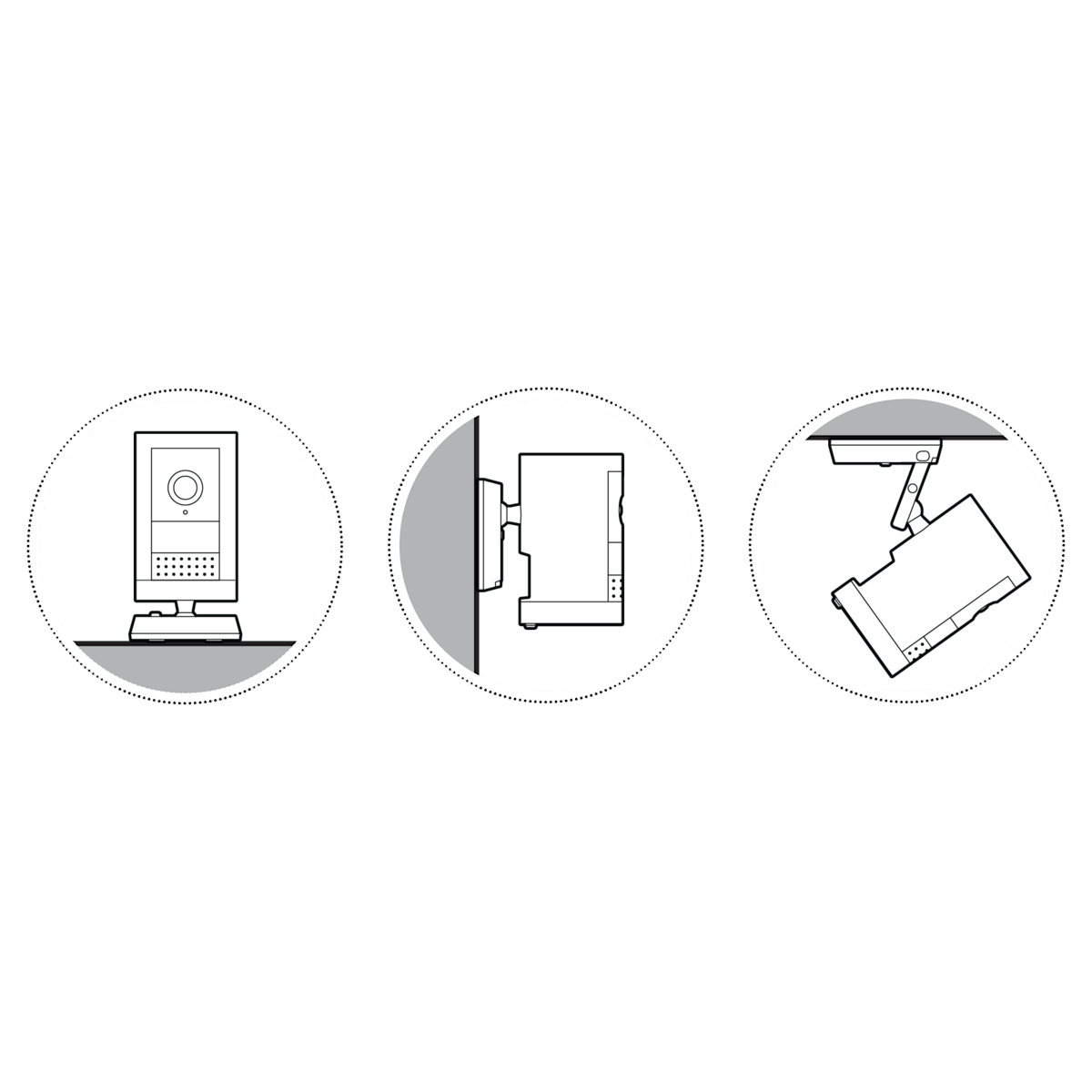

7. Wählen Sie einen Installationsort aus.

Installation auf einer ebenen Fläche

1. Stellen Sie die Kamera auf eine ebene Fläche.

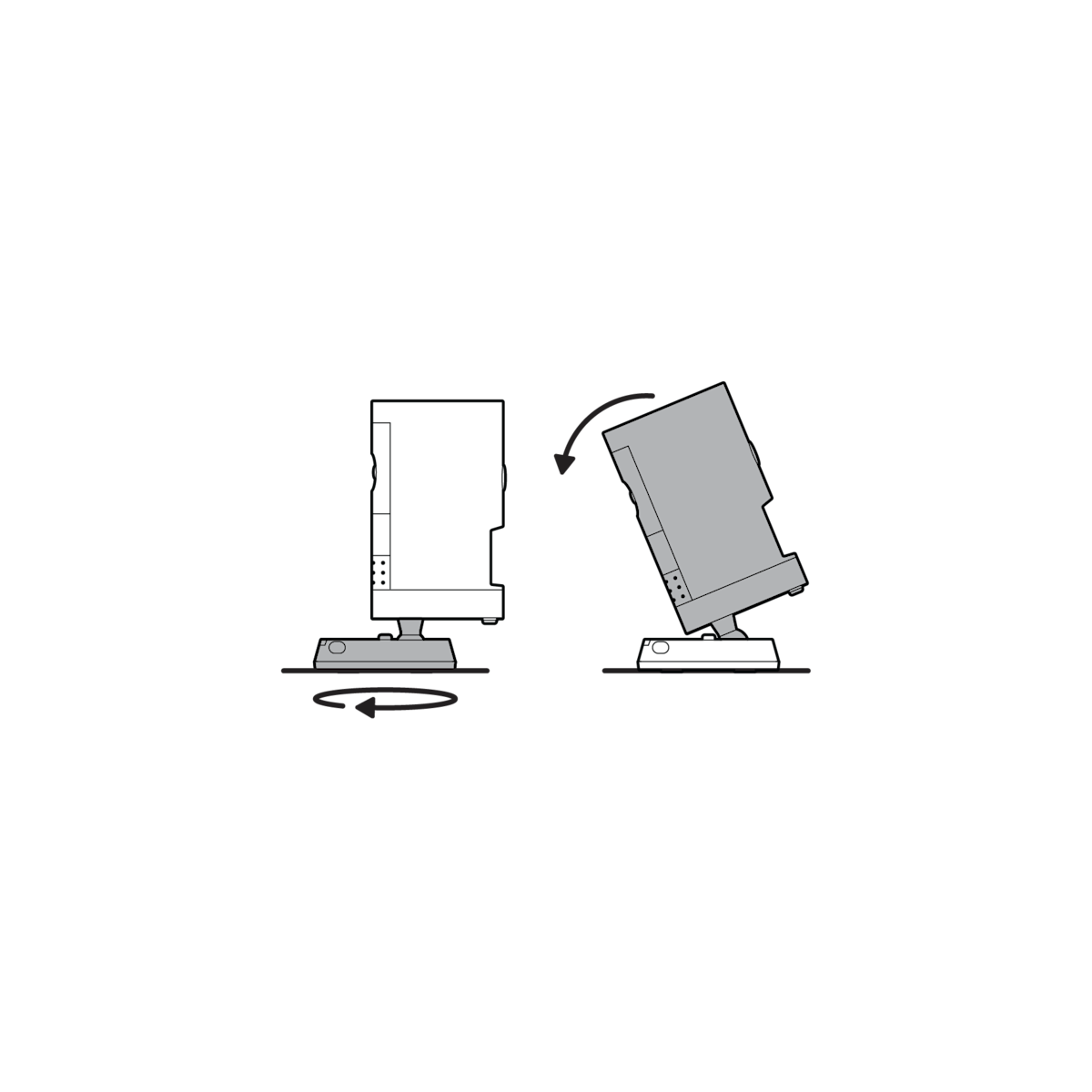

HINWEIS: Wenn Sie die Kamera nach unten neigen möchten, drehen Sie die längere Seite des Sockels nach vorne und richten Sie die Kamera entsprechend aus.

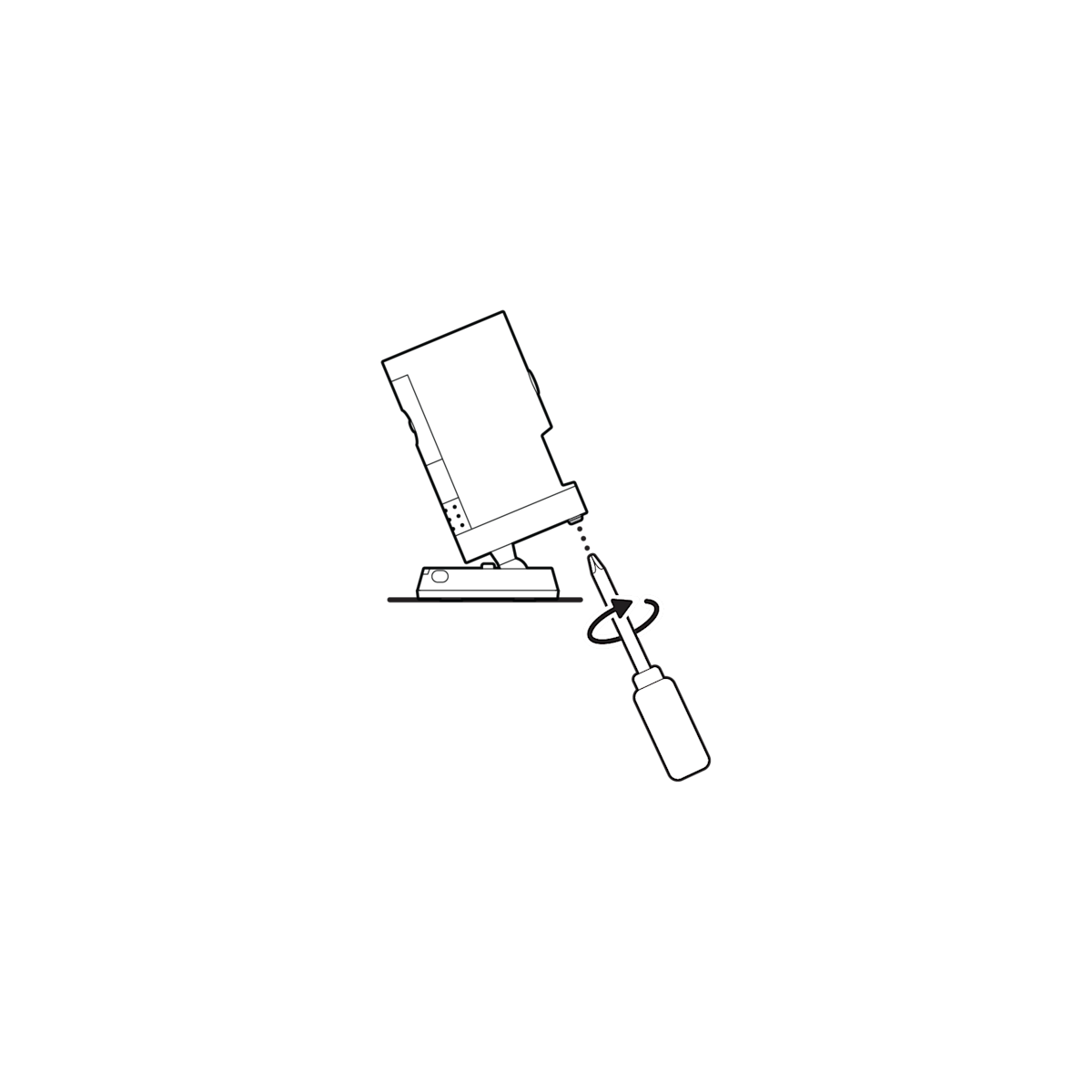

2. Ziehen Sie die Sicherheitsschraube der Akkuabdeckung fest.

Wandmontage

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

2. Verwenden Sie die Montageplatte als Schablone, um die Bohrlöcher an der Wand zu markieren.

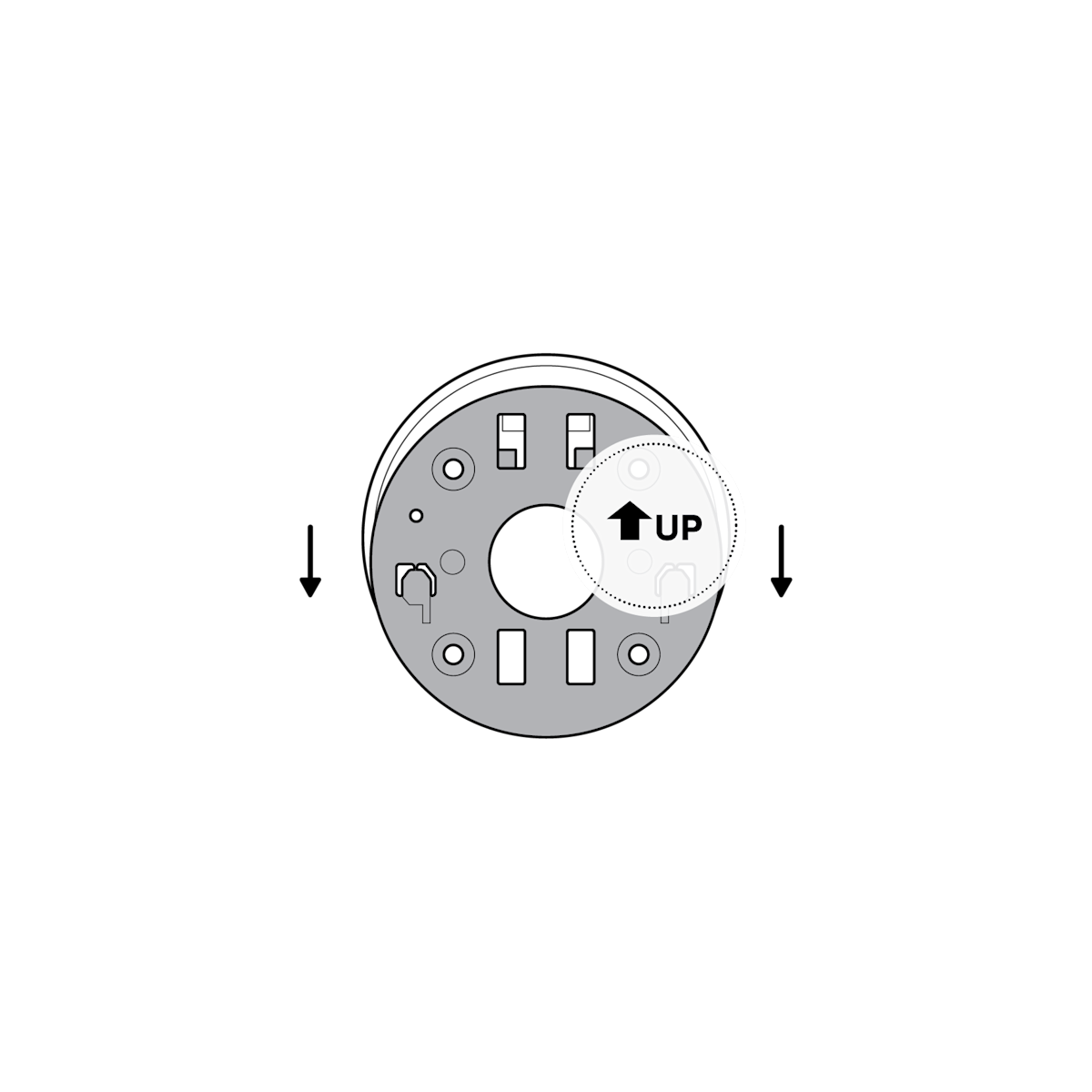

3. Montieren Sie die Montageplatte so an der Wand, dass der Pfeil „UP“ nach oben zeigt.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

4. Klappen Sie die Kamerahalterung auf.

5. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

6. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

7. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

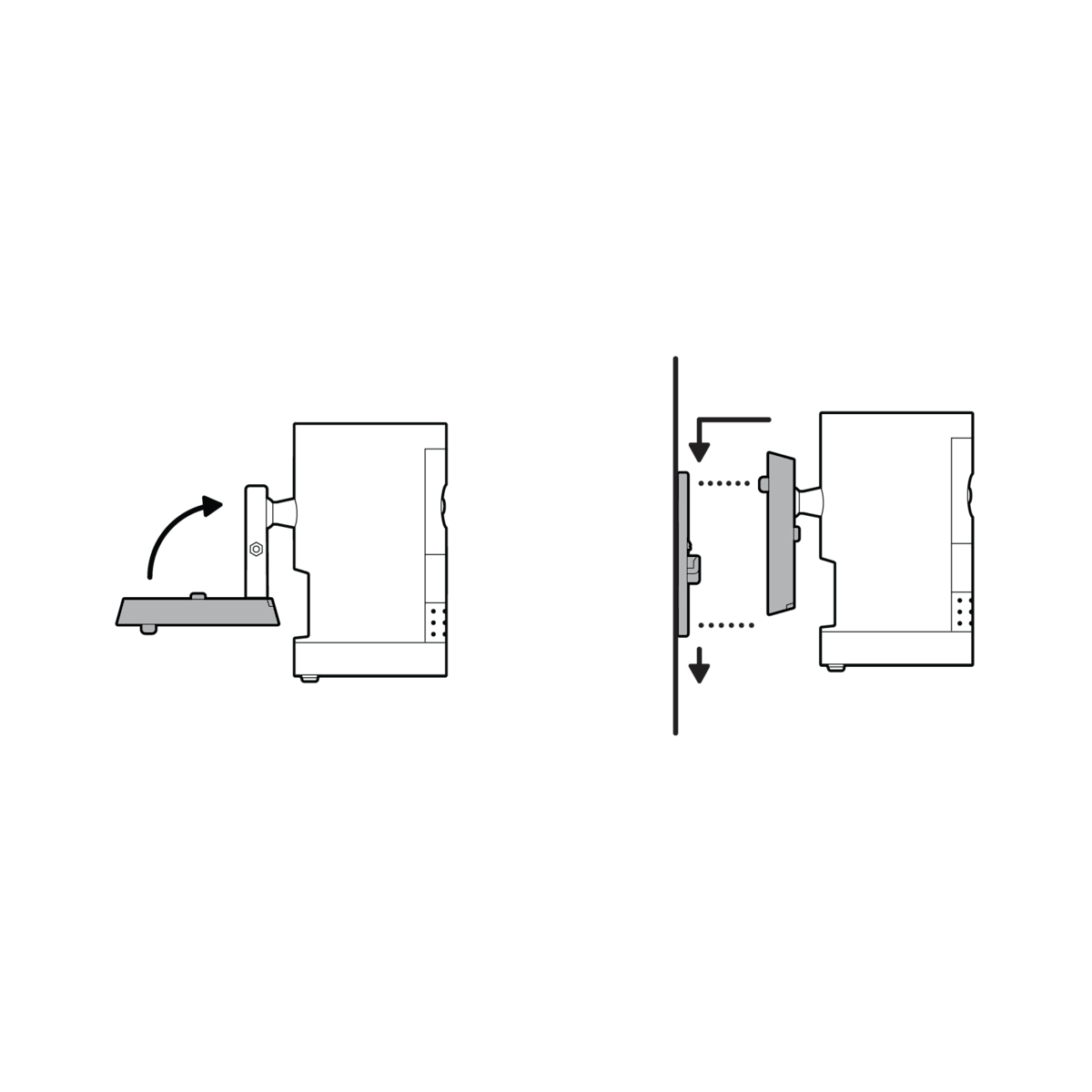

8. Klappen Sie die Kamerahalterung zu und befestigen Sie die Kamera an der Montageplatte, indem Sie sie so weit nach unten schieben, bis sie spürbar einrastet.

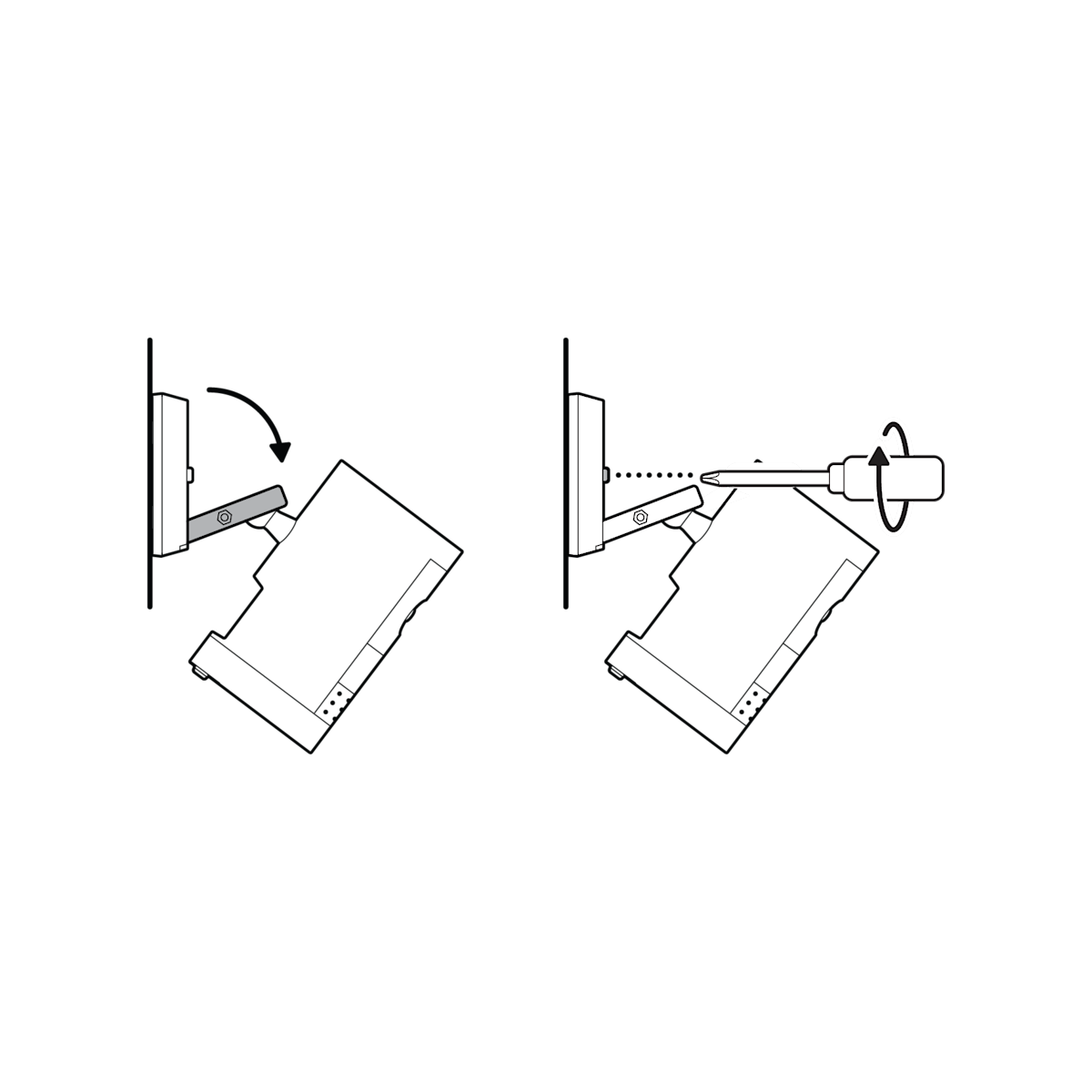

9. Klappen Sie die Kamerahalterung auf und ziehen Sie die Sicherheitsschraube fest.

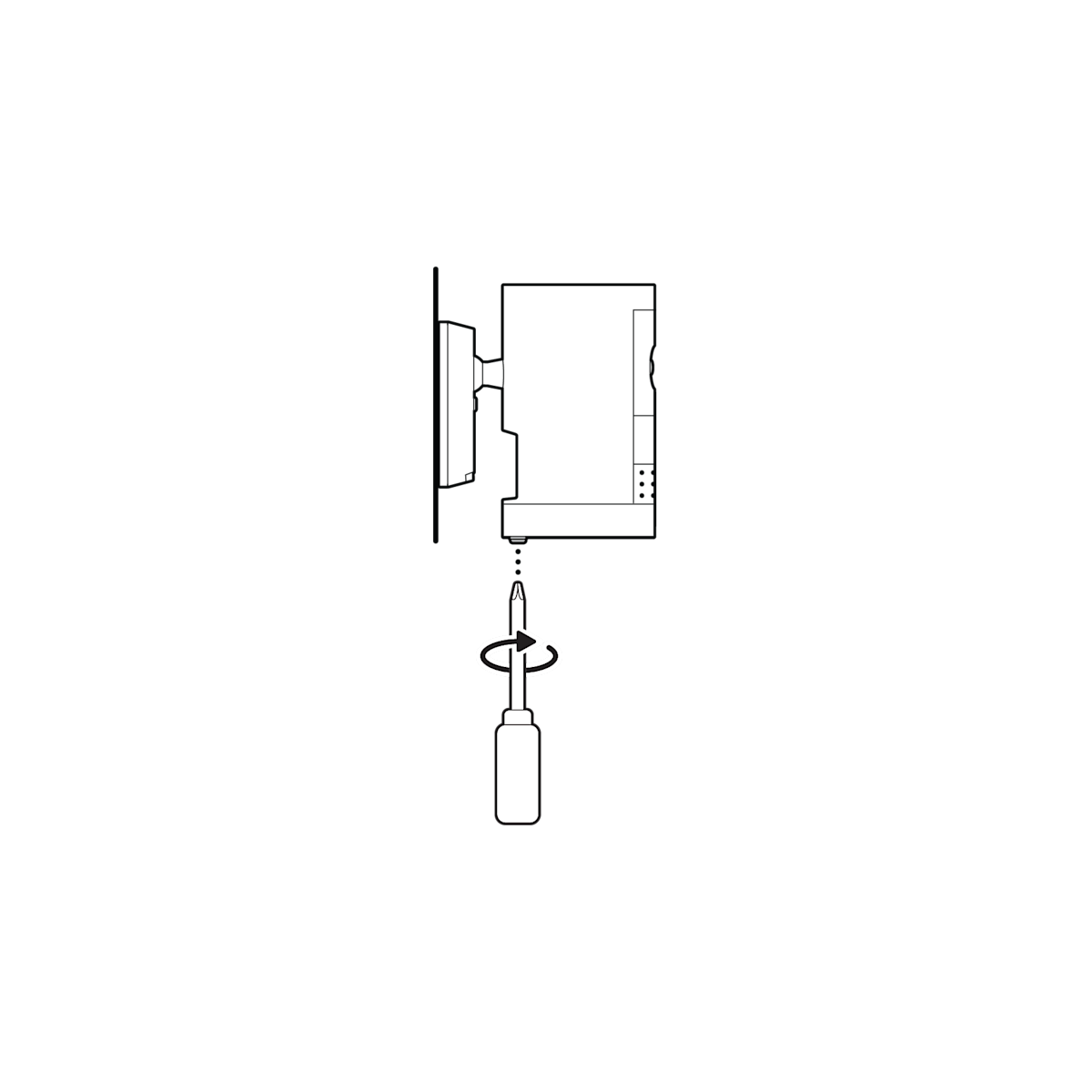

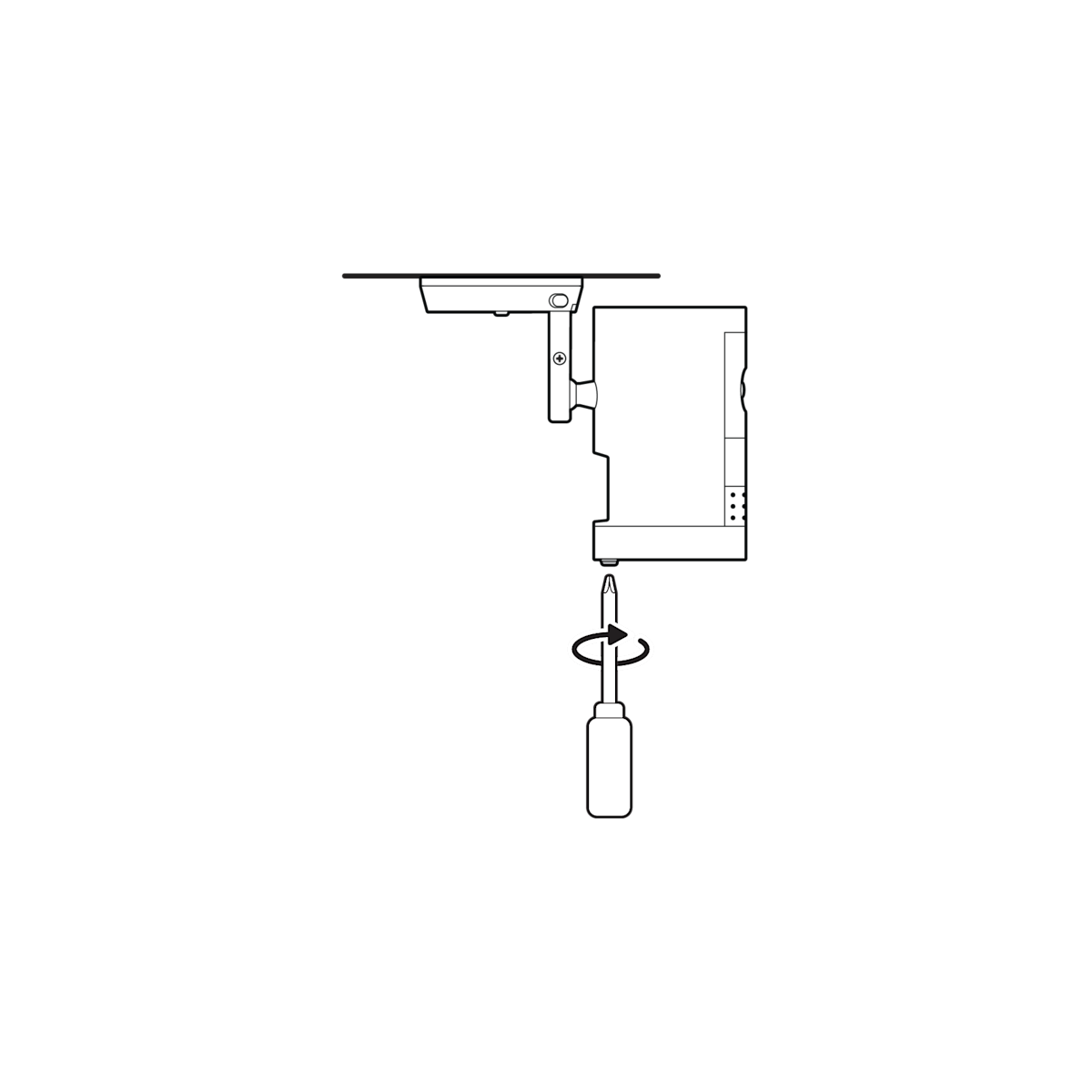

10. Ziehen Sie die Sicherheitsschraube der Akkuabdeckung fest.

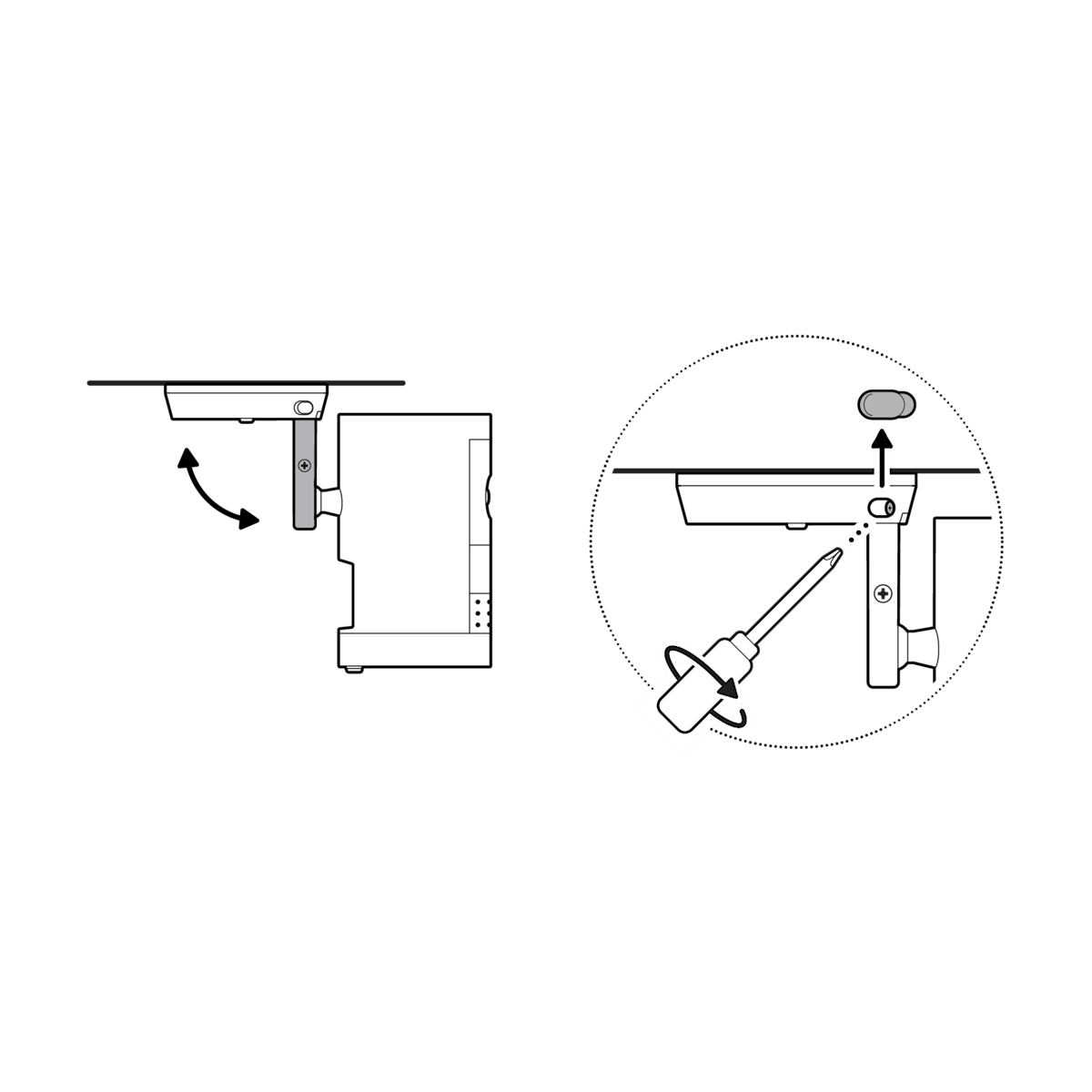

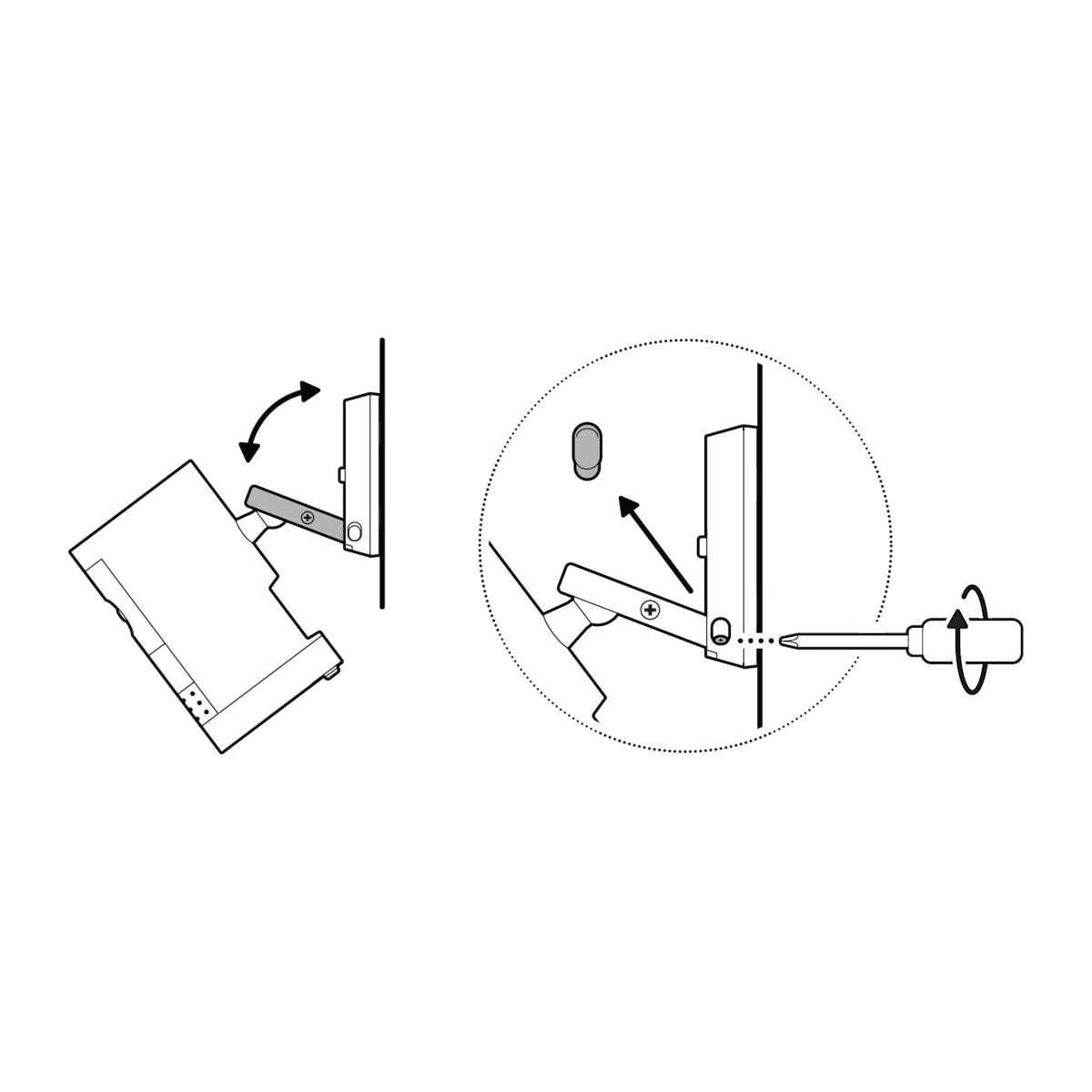

(Optional) Richten Sie die Kamera wie gewünscht aus, entfernen Sie dann die Gummikappe am Sockel der Kamerahalterung und ziehen Sie die Schraube fest, um sie zu fixieren. Setzen Sie die Gummikappe wieder auf.

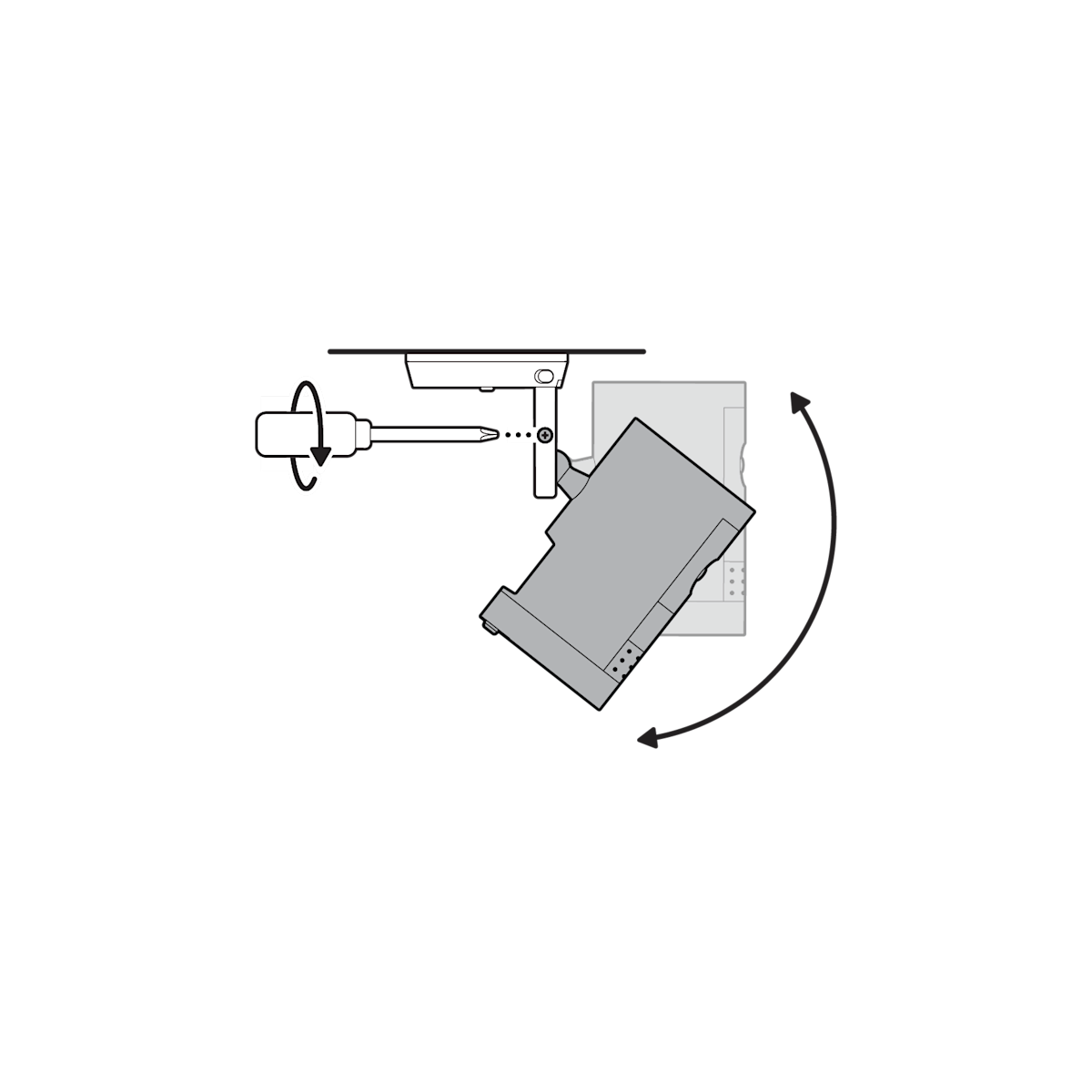

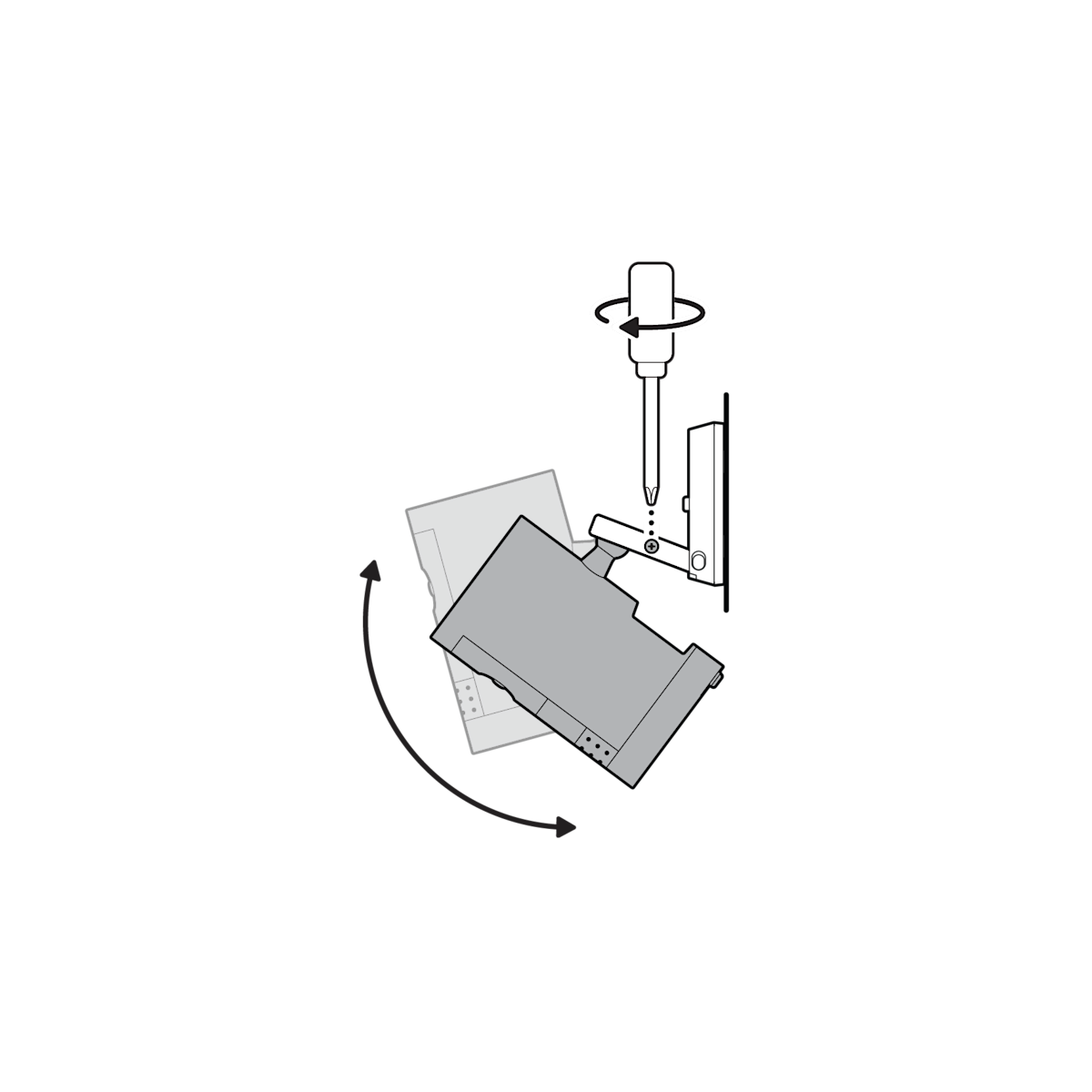

11. Passen Sie den Kamerawinkel an und ziehen Sie dann die Schraube am Schwenkarm der Kamerahalterung fest, um sie zu fixieren.

Deckenmontage

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

2. Verwenden Sie die Montageplatte als Schablone, um die Bohrlöcher an der Decke zu markieren.

HINWEIS: Um optimale Ergebnisse zu erzielen, vermeiden Sie Standorte, an denen Gegenstände in der Nähe der Kamera das Sichtfeld beeinträchtigen können.

3. Montieren Sie die Montageplatte so, dass der Pfeil „UP“ entgegen der gewünschten Blickrichtung zeigt.
