Installation des PoE+ Adapters mit Halterung

Installiere den PoE+ Adapter mit Halterung anhand dieser Schritt-für-Schritt-Anleitung.

Handbuch für Outdoor Cam Plus PoE herunterladen/ansehen Handbuch für Outdoor Cam Pro PoE herunterladen/ansehen

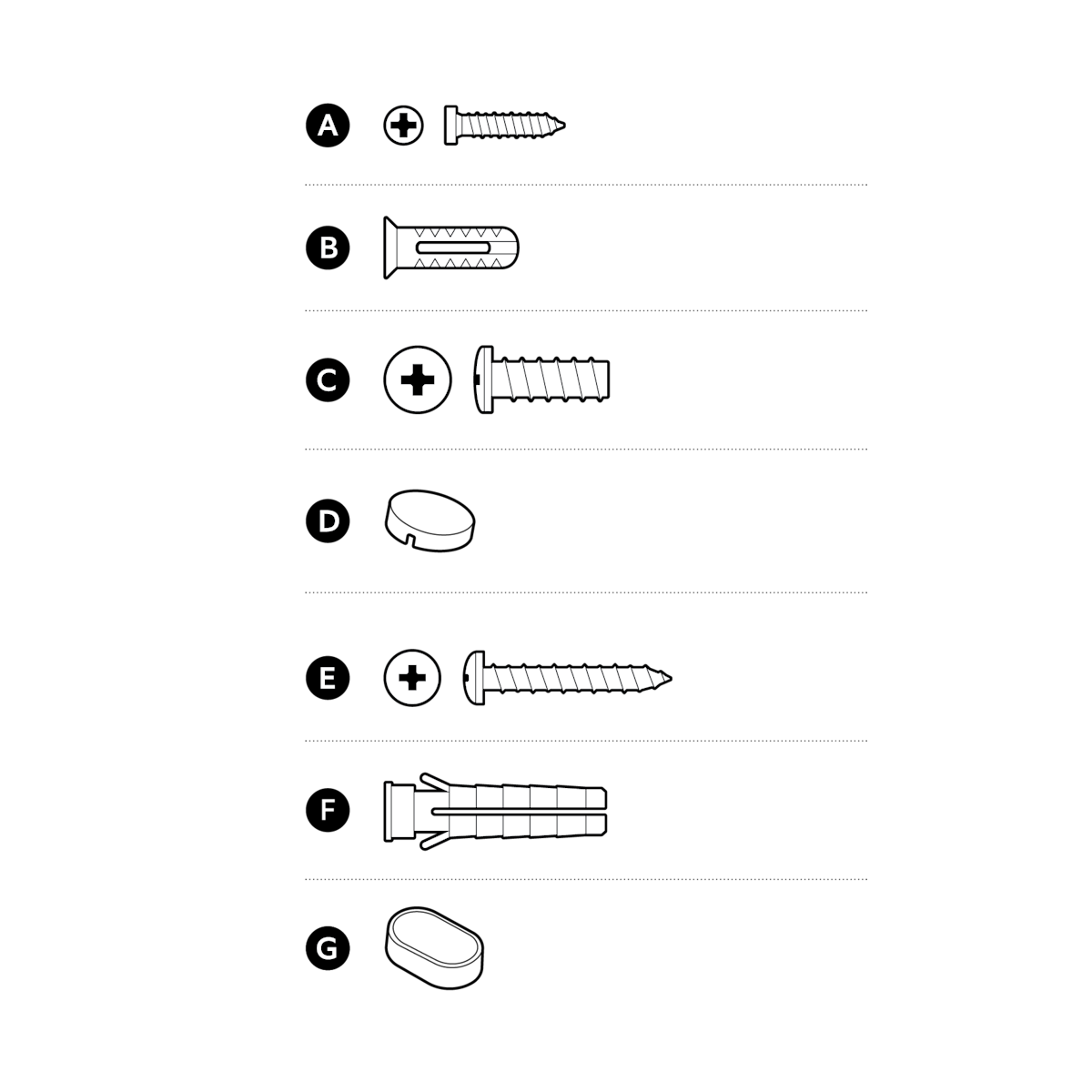

Im Lieferumfang enthaltene Befestigungsteile

Benötigte Werkzeuge

Bohrmaschine

Kreuzschlitzschraubendreher

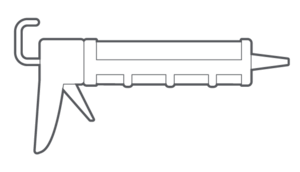

Kartuschenpistole

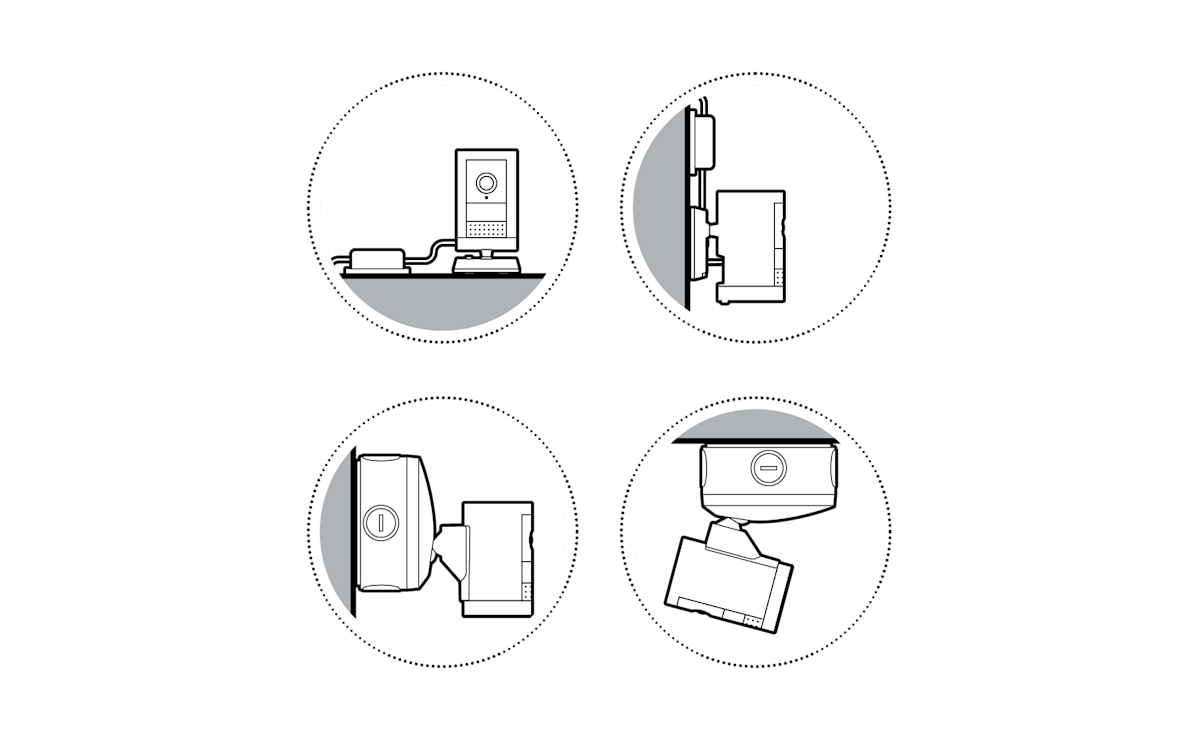

1. Wählen Sie einen Standort aus.

HINWEIS: Stellen Sie vor der Montage sicher, dass Ihr PoE+ fähiger PoE-Switch (Power-over-Ethernet) aktiv und an ein funktionierendes Ethernet-Kabel der Kategorie 5 angeschlossen ist.

Montage der Abzweigdose

1. Lösen Sie mit einer Münze eine Kappe von der Seite oder Rückseite der Abzweigdose

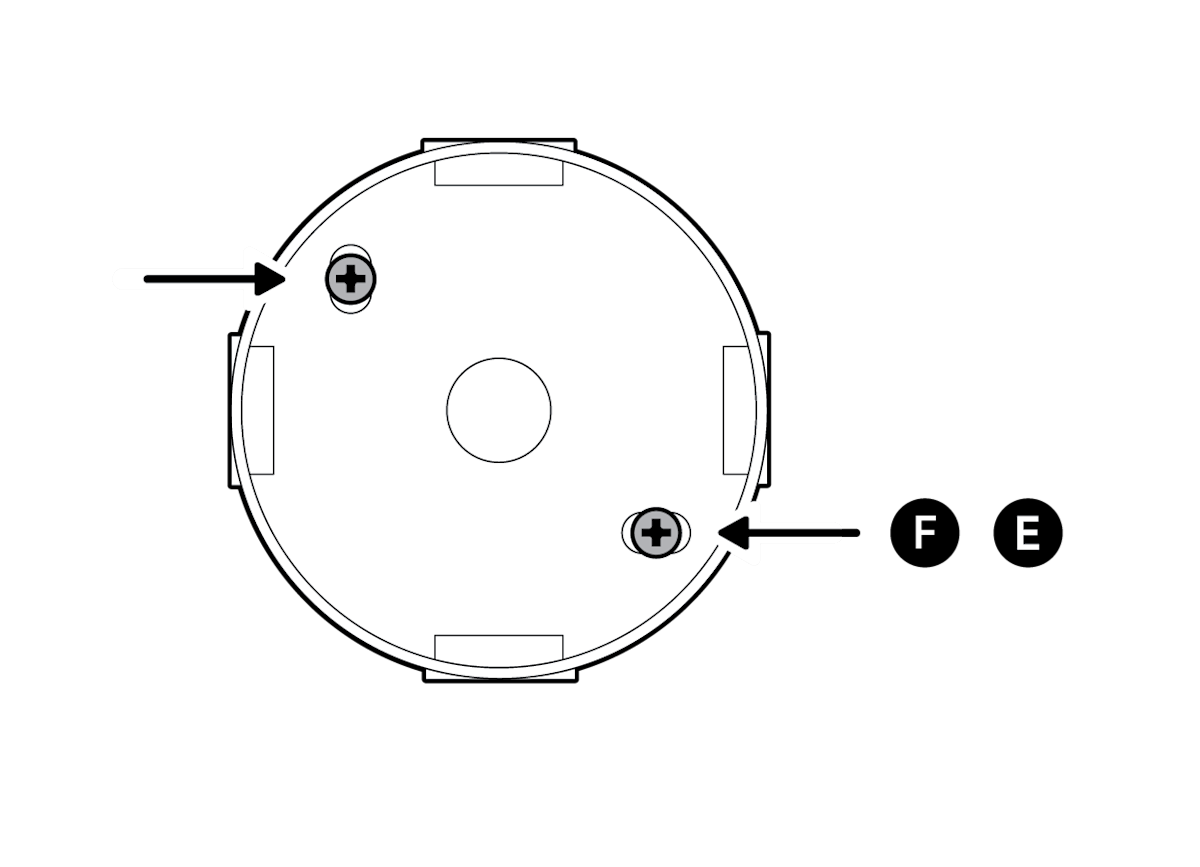

2. Montieren Sie dieenthaltene Abzweigdose mit den mitgelieferten Schrauben an der Wand oder Decke.

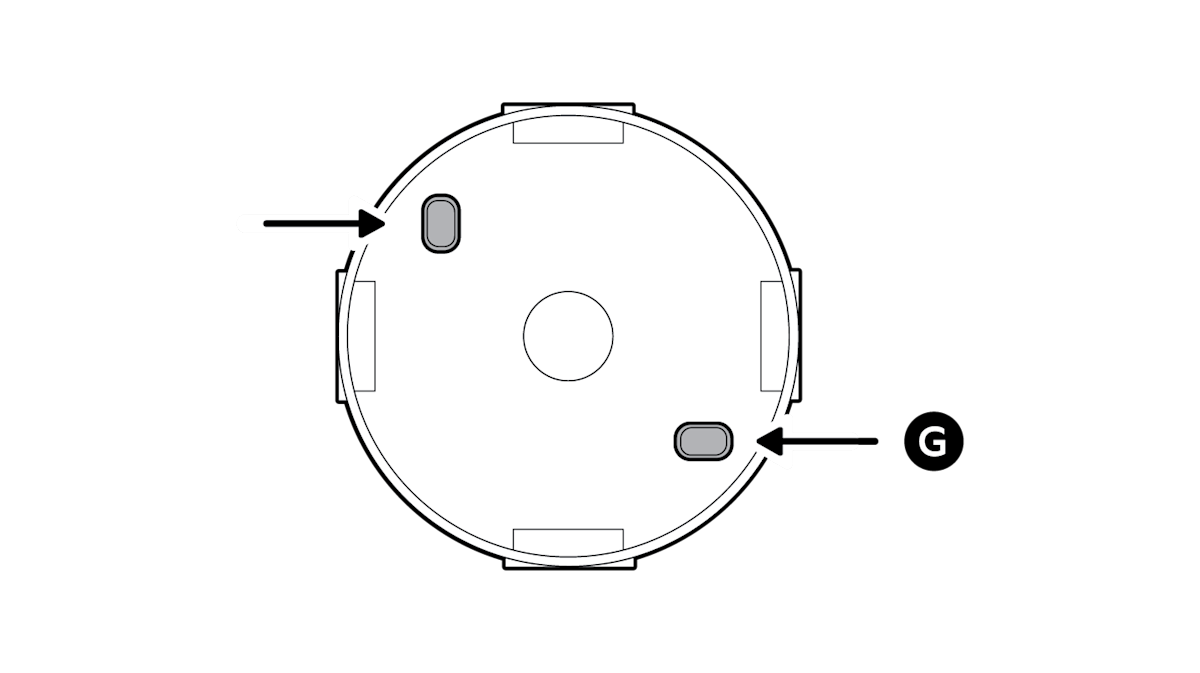

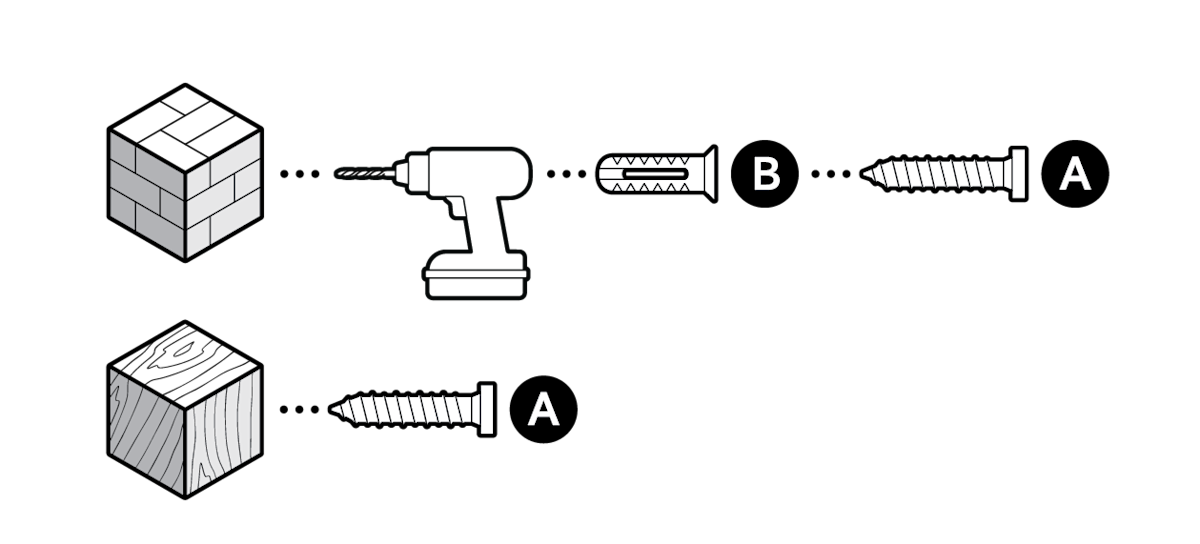

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 5 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

3. Decken Sie die Schraubenlöcher mit den mitgelieferten Stopfen ab.

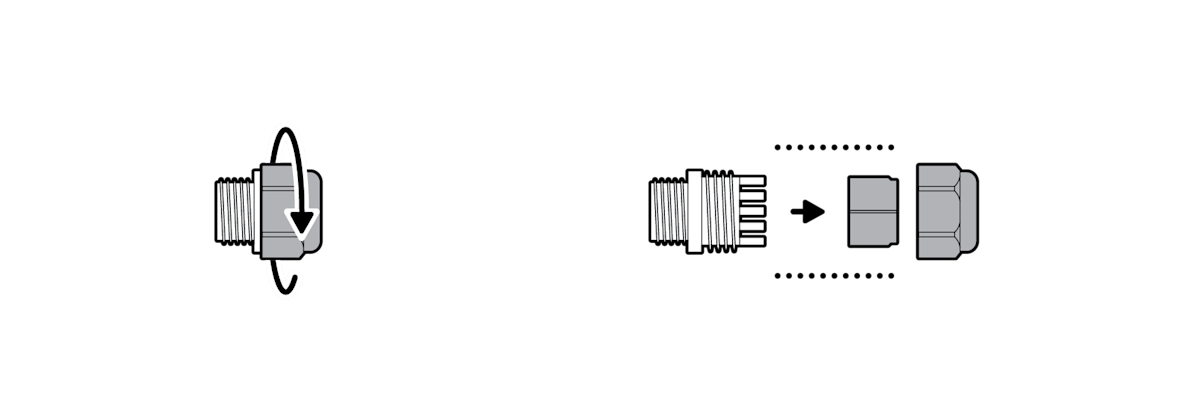

4. Offnen Sie die Kabelverschraubung, indem Sie die Kappe vom Gehäuse abschrauben.

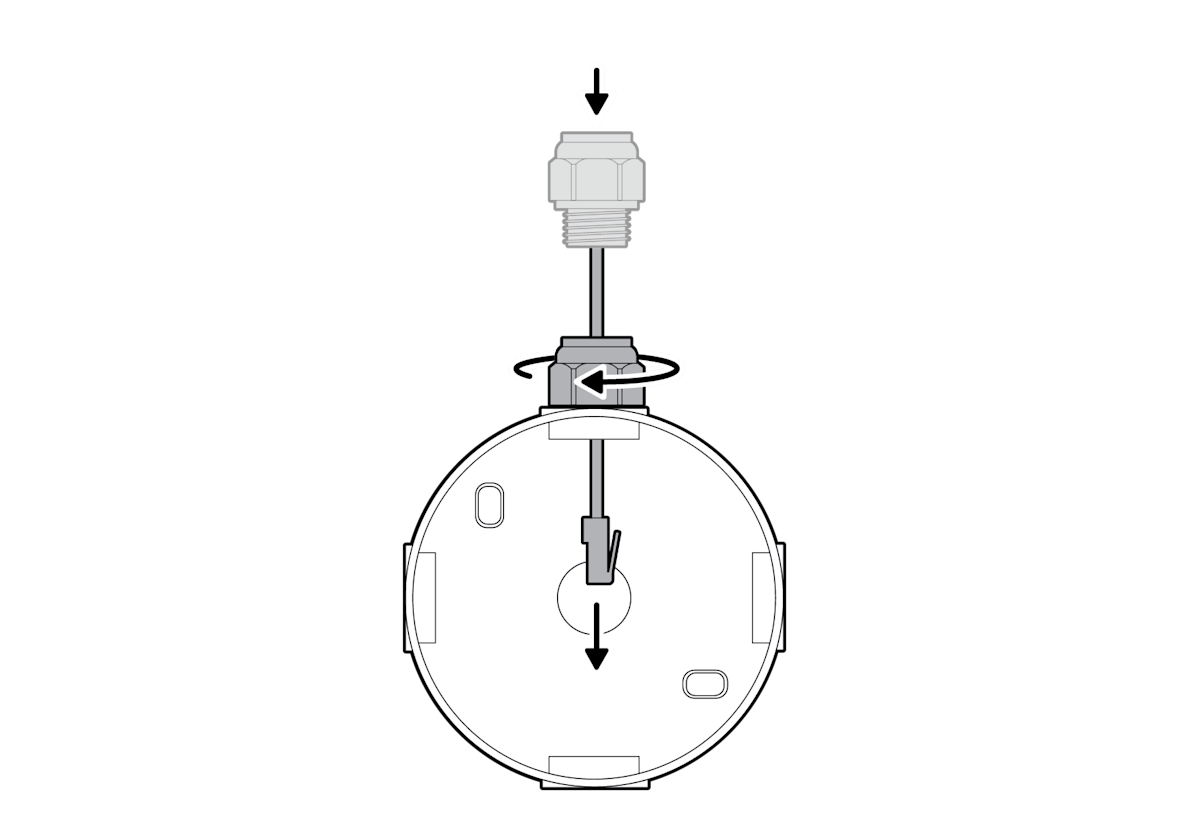

5. Führen Sie das Ethernet-Kabel durch die Kabelverschraubung, legen Sie den O-Ring um das Kabel und ziehen Sie die Verschraubung fest, bis alles sicher und dicht sitzt.

HINWEIS: Wenn das Ethernet-Kabel durch das mittlere Loch geführt wird, müssen Sie die Kabelverschraubung nicht anbringen.

6. Führen Sie das Ethernet-Kabel durch die Aussparung und stellen Sie dabei sicher, dass die Kabelverschraubung fest sitzt.

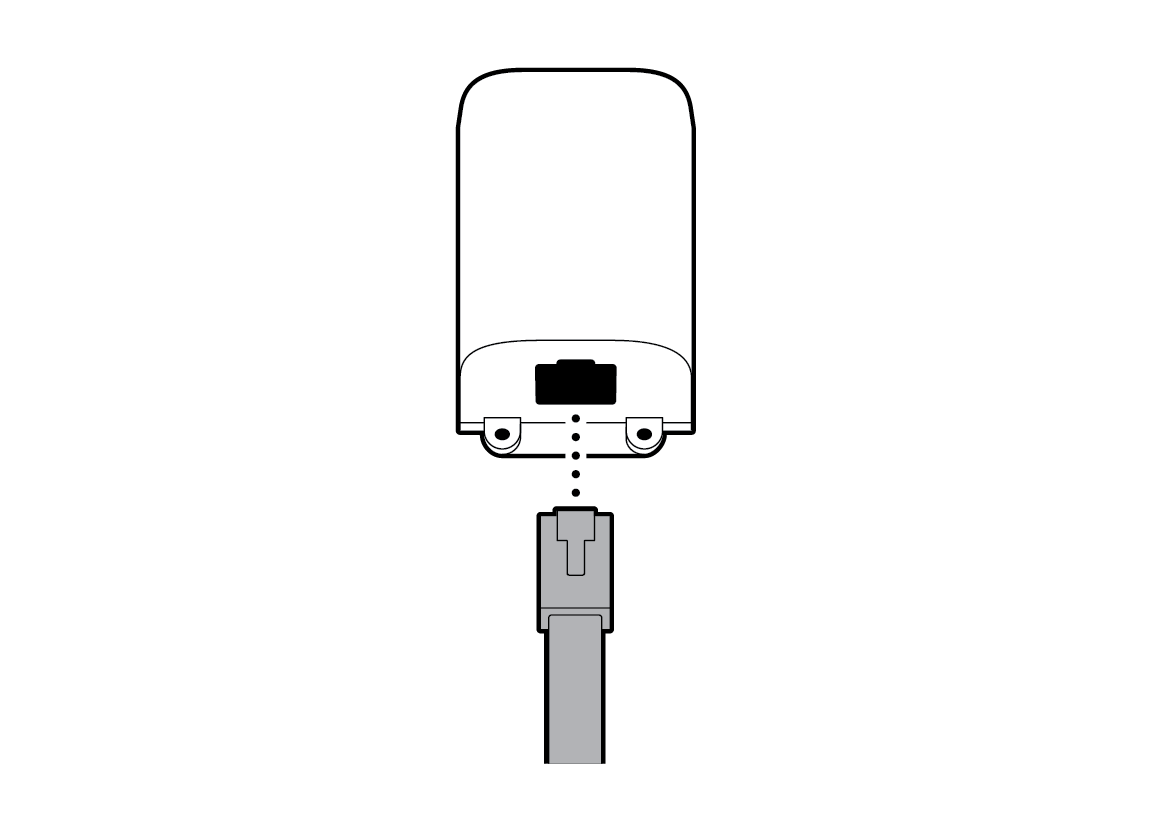

7. Stecken Sie das Ethernet-Kabel in den Adapter.

8. Stecken Sie das USB-C-Kabel im Inneren der Montageabdeckung für die Abzweigdose in den Adapter und vergewissern Sie sich, dass es vollständig eingesteckt ist.

9. Setzen Sie den Adapter in die Mitte der Abzweigdose ein.

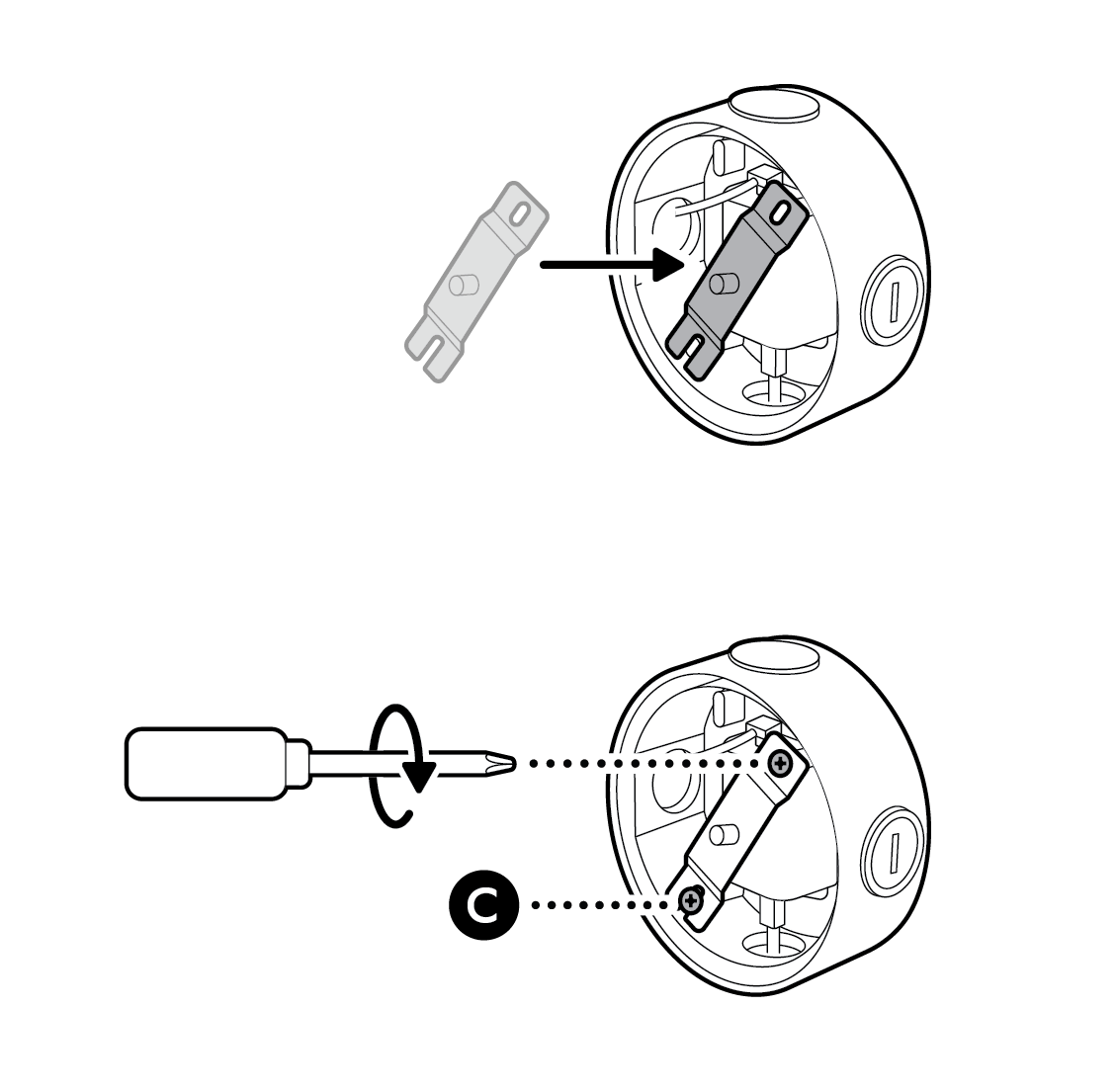

10. Befestigen Sie den Montagebügel aus Metall mit den mitgelieferten Schrauben, beginnend mit dem geschlossenen Schraubenloch.

11. Verschließen Sie die Abzweigdose mit der dafür vorgesehenen Montageabdeckung.

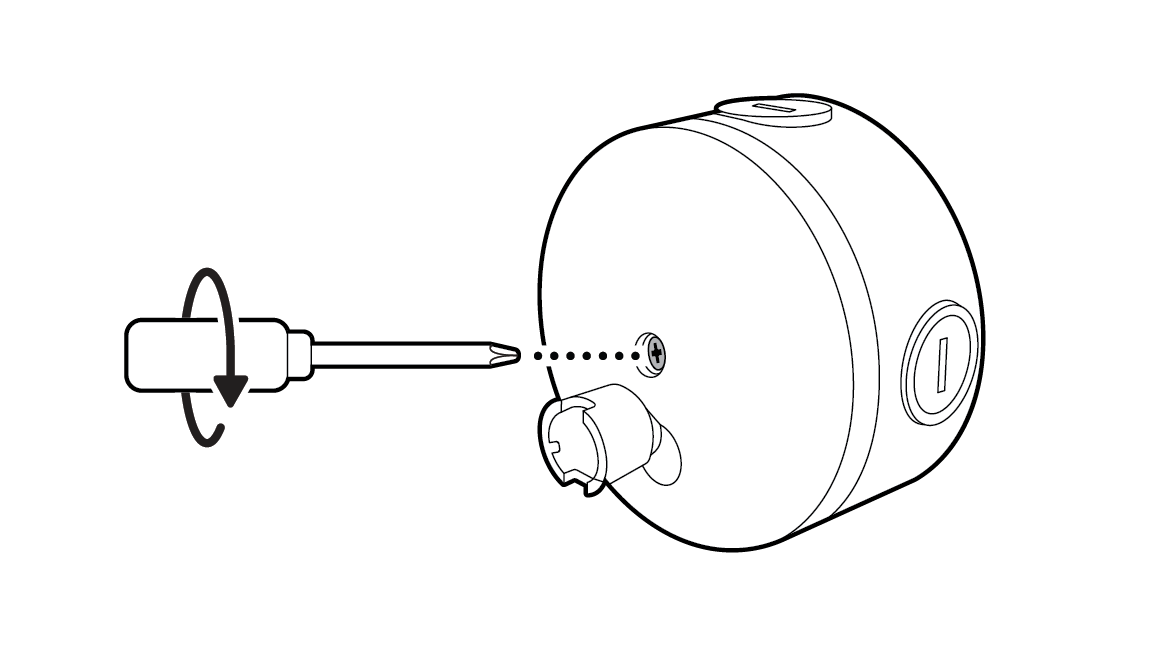

12. Ziehen Sie die mittlere Schraube fest, um dieMontageabdeckung der Abzweigdose zu fixieren.

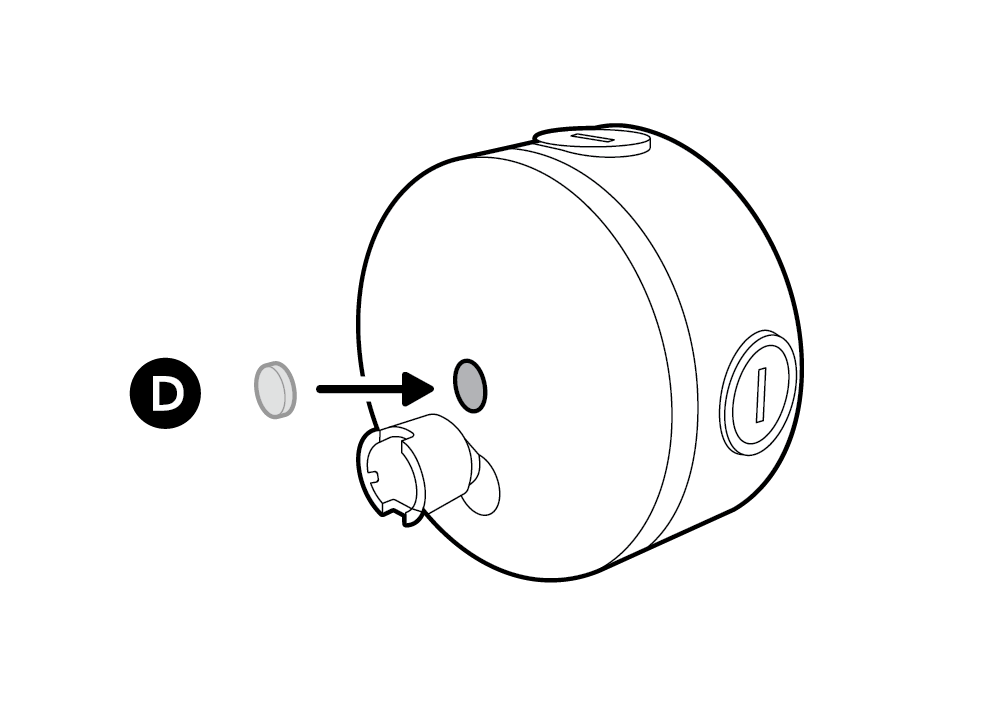

13. Decken Sie das mittlere Schraubenloch mit dem mitgelieferten Stopfen ab.

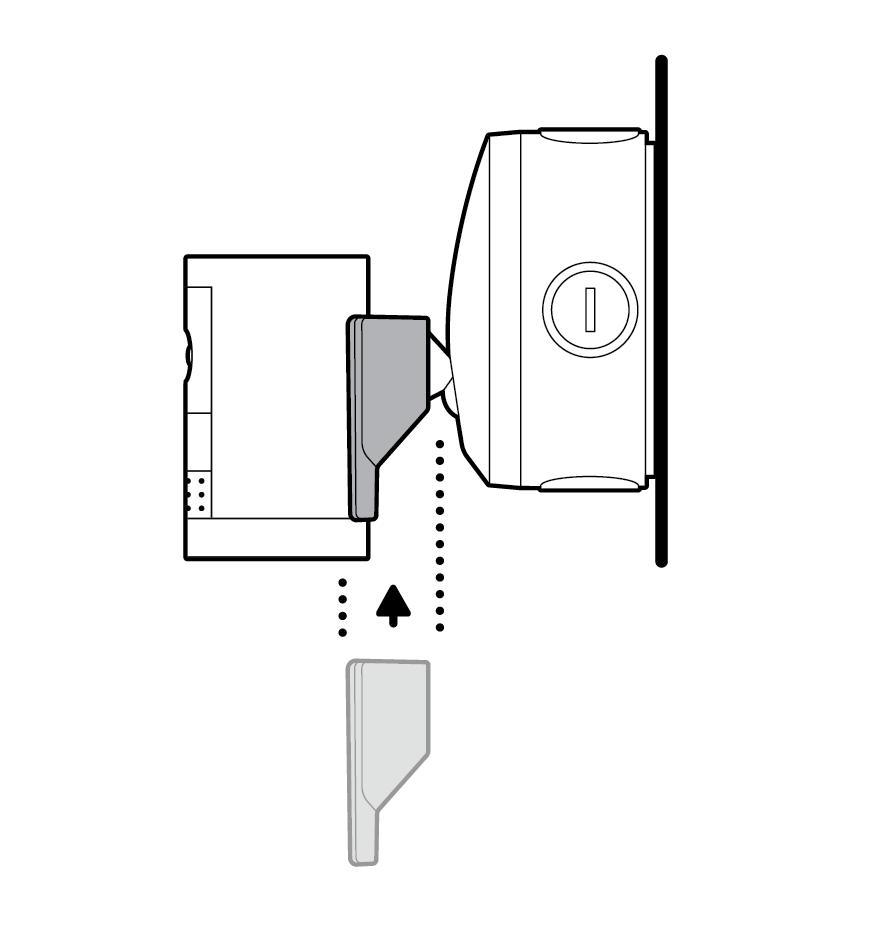

14. Schauen Sie in der Einrichtungsanleitung Ihrer Kamera nach, um die Original-Halterung und die Gummikappe zu entfernen.

15. Ziehen Sie das mitgelieferte Sechskantverbindungsstück an der Rückseite der Kamera fest und achten Sie darauf, dass die Kabelnut senkrecht ausgerichtet ist.

16. Schauen Sie in der Einrichtungsanleitung Ihrer Kamera nach, um bei Bedarf den Gummistopfen aus dem Netzanschluss der Kamera zu entfernen.

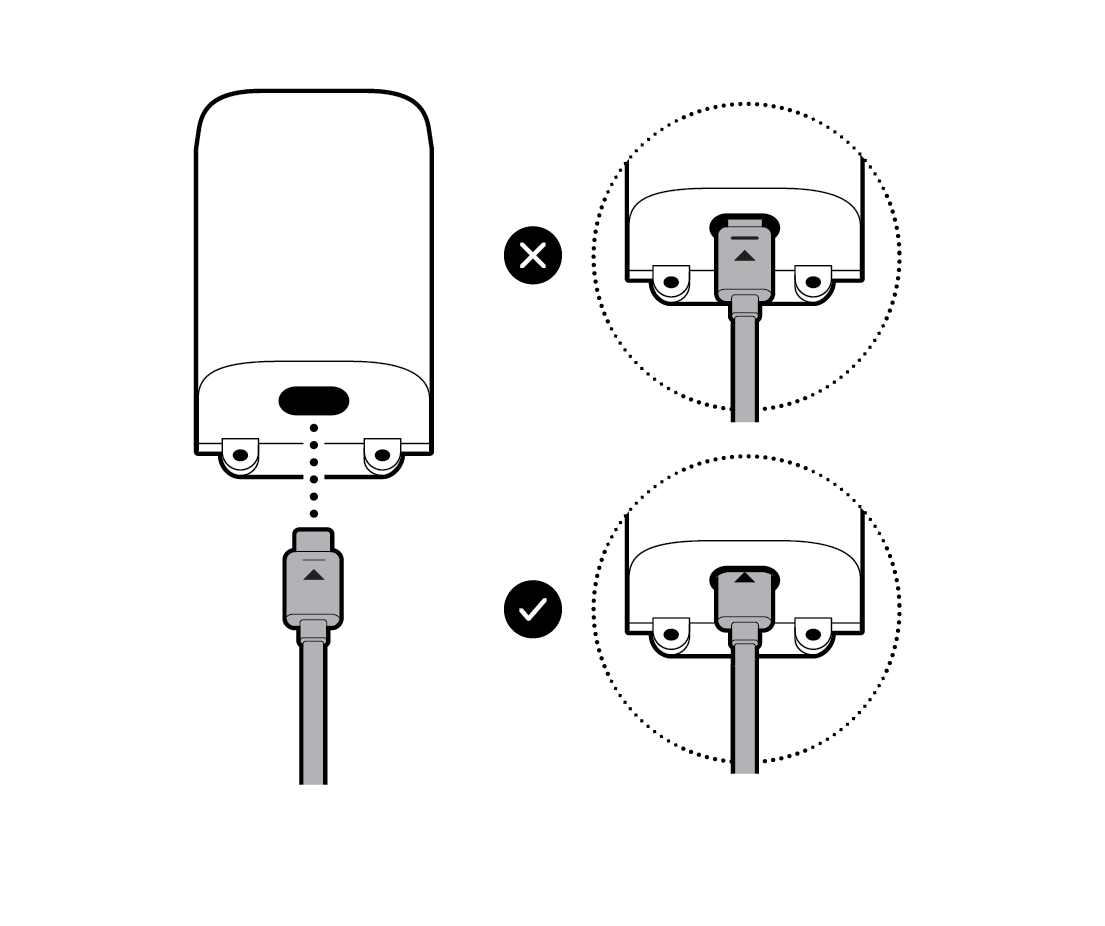

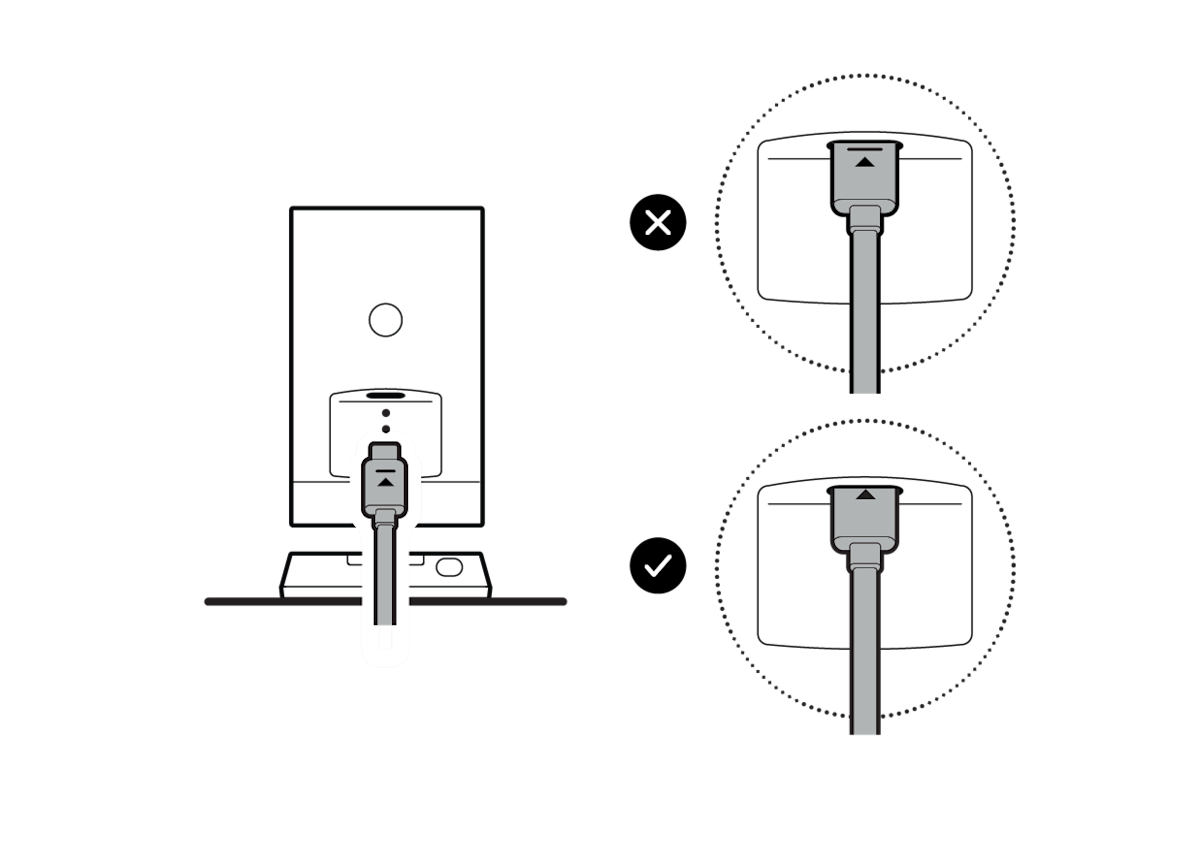

17. Stecken Sie das USB-C-Kabel aus der Montageabdeckung der Abzweigdose in die Kamera und achten Sie darauf, dass es vollständig eingesteckt ist.

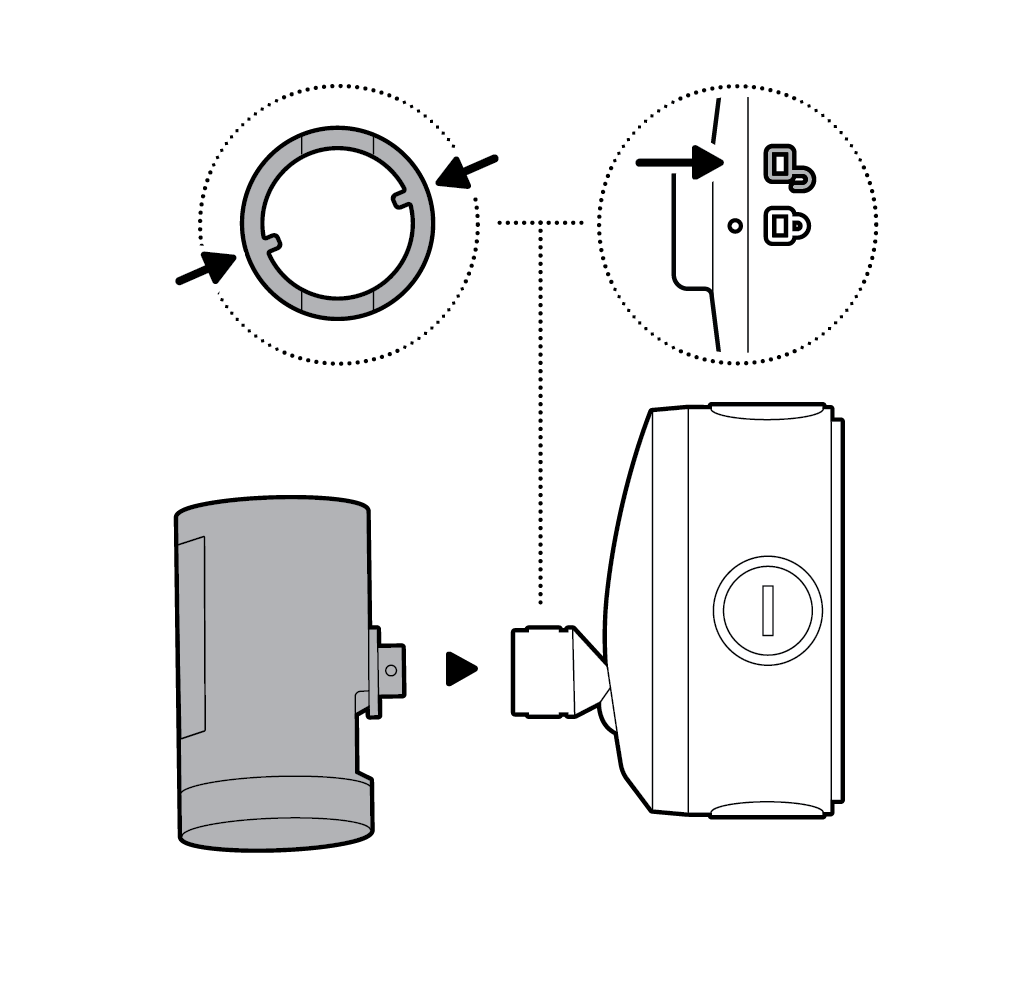

18. Richten Sie die Verriegelungsmarkierungen am Sechskantverbindungsstück und der Montageabdeckung aus und stecken Sie sie zusammen.

19. Drehen Sie die Kamera, bis sie hörbar einrastet..

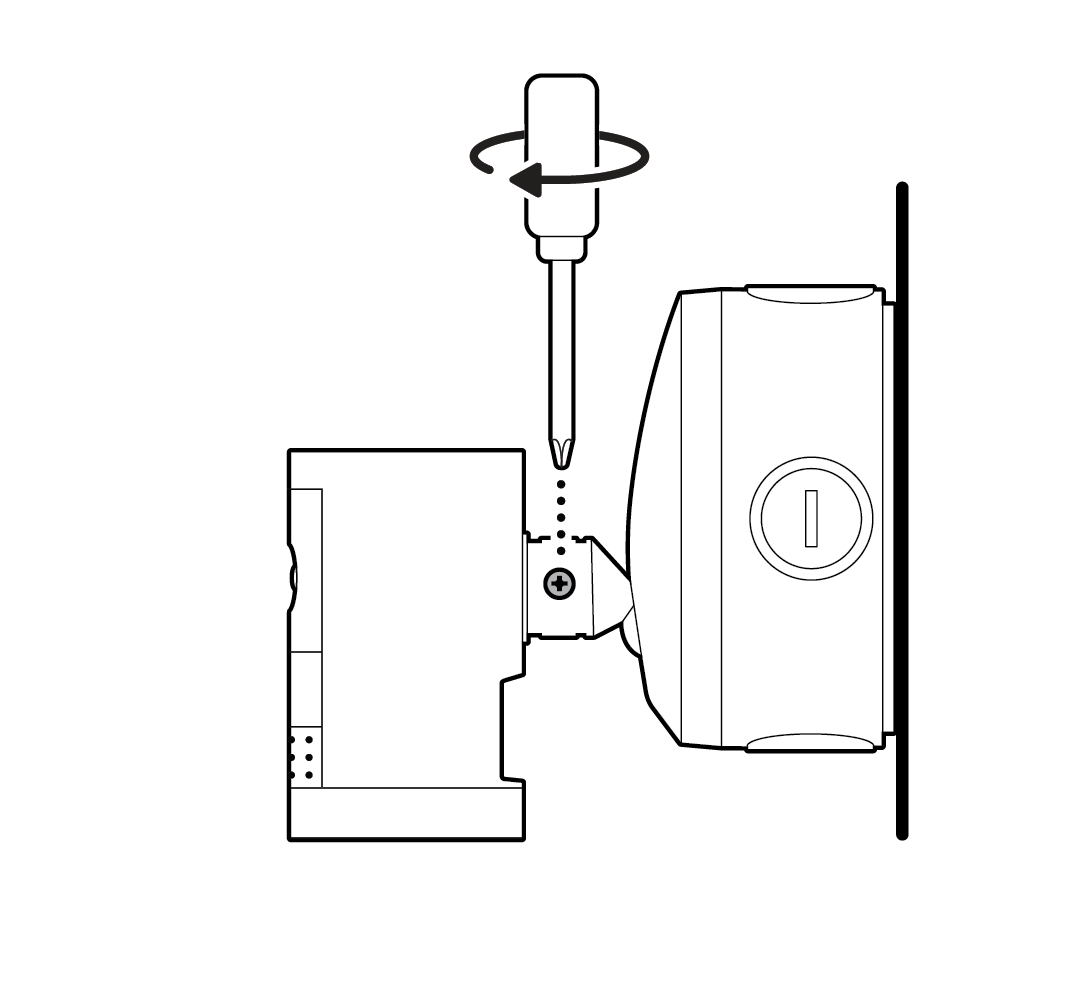

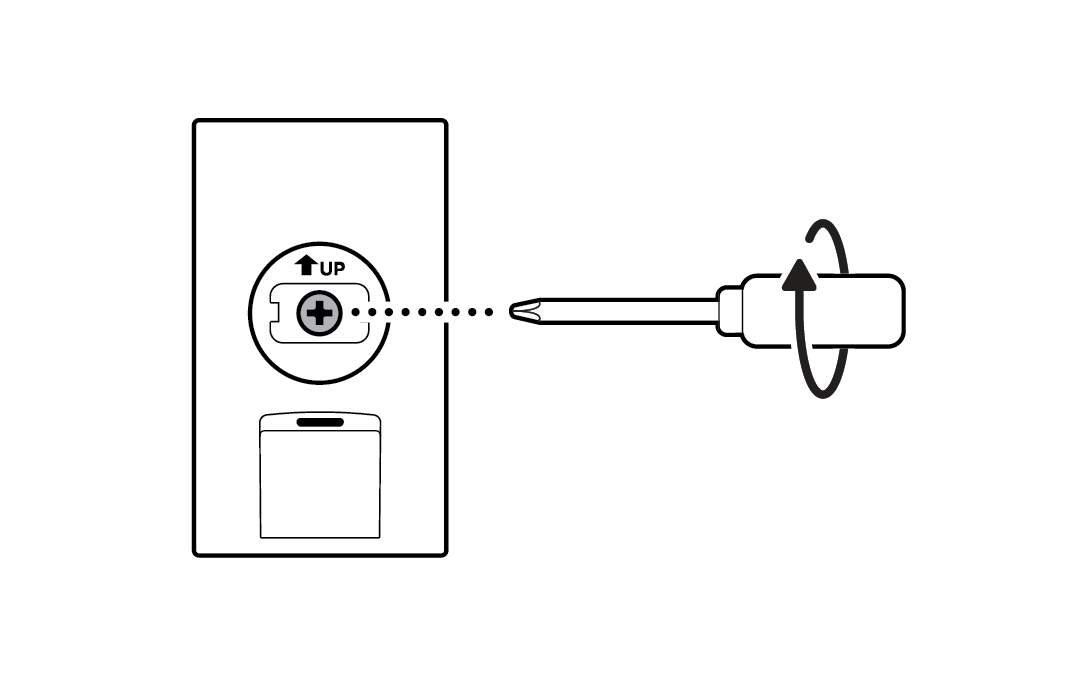

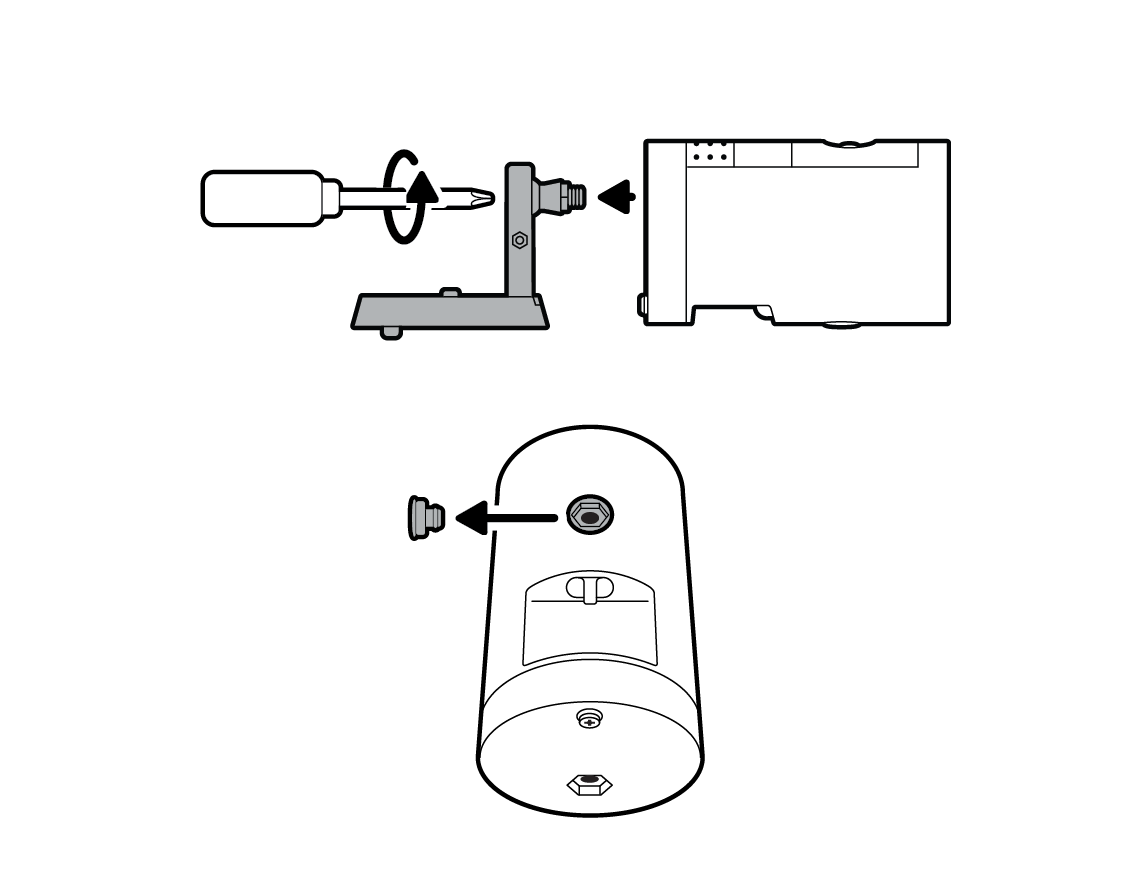

20. Ziehen Sie die Sicherheitsschraube fest.

21. Bringen Sie die dekorative Abdeckung der Kamera an, indem Sie sie schieben, bis sie hörbar einrastet.

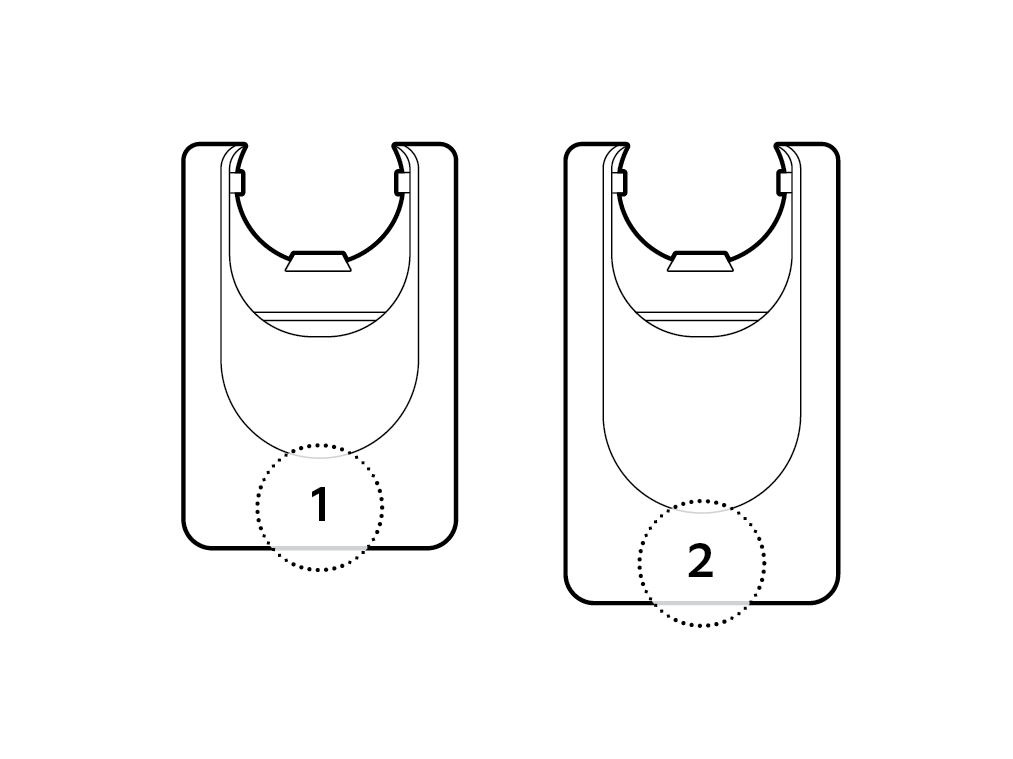

22. Verwenden Sie bei der Montage der Outdoor Cam Plus die dekorative Abdeckung 1. Verwenden Sie bei der Montage der Outdoor Cam Pro die dekorative Abdeckung 2.

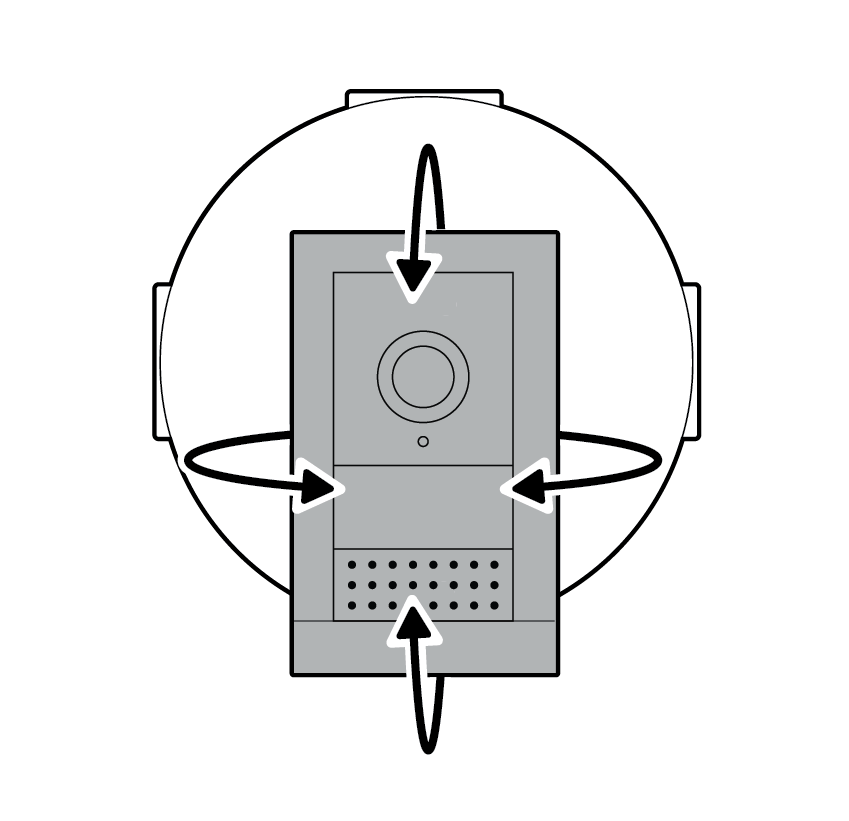

23. Richten Sie die Kamera bei Bedarf aus.

24. Um die Witterungsbeständigkeit zu erhöhen, tragen Sie geeignetes Silikon oder eine Dichtungsmasse um die vorgestanzten Öffnungen der Abzweigdose, zwischen Abzweigdose und Montageabdeckung sowie zwischen Abzweigdose und Montagefläche auf, um etwaige Lücken abzudichten.
