Montage der Spotlight Cam Plus oder Pro

Montieren der Ring Spotlight Cam Plus oder Pro Battery, Solar oder Plug-in.

Sicherheits- und Konformitätsinformationen für die Spotlight Cam Plus

Sicherheits- und Konformitätsinformationen für die Spotlight Cam Pro

Schnellstart

1. Lade die Ring-App herunter und öffne sie.

2. Wähle Gerät einrichten aus.

3. Scanne den QR-Code mit der Ring-App.

Im Lieferumfang enthaltenes Montagematerial

• Sicherheitsschraube für Metallmanschette
• Befestigungsschrauben
• Dübel

Benötigte Werkzeuge

• Kreuzschlitzschraubendreher
• Bohrer (optional)

Installation der Kamera mit Festverdrahtung oder dualer Stromversorgung

• Du kannst die Stromversorgung per Akku und Netzteil miteinander kombinieren

  und die Vorteile einer dualen Stromversorgung nutzen.
• Wenn du eine Spotlight Cam Plus oder Pro

  Wired

  einrichtest oder ein

  Kit zur Festverdrahtung

  separat erworben hast,

  beginne mit der Installation des Kits zur Festverdrahtung.

Entferne die Schutzfolie vom Gerät. Dadurch wird gewährleistet, dass das Gerät ordnungsgemäß funktioniert.

Schritt 1: Lade bei akku- oder solarbetriebenen Geräten den Akku auf.

1. Drehe das Akkufach gegen den Uhrzeigersinn, um die Abdeckung zu entriegeln und zu entfernen.

2. Nimm den Akku heraus und lade ihn auf. Schließe das Ladekabel an den Ladeanschluss des Akkus an. Während des Ladevorgangs leuchten zwei farbige LEDs am Akku, eine dauerhaft grüne und eine gelbe. Lade den Akku auf, bis nur noch die grüne LED leuchtet. Mehr zum Aufladen des Akkus deiner Sicherheitskamera..

3. Schiebe den Akku wieder in die Kamera, bis er einrastet.

4. Bringe die Akkufachabdeckung wieder an und drehe sie im Uhrzeigersinn, um sie zu verriegeln. Ziehe anschließend die Sicherheitsschraube fest.

Schritt 2: Einrichtung in der Ring-App abschließen

1. Bringe die Kamera in die Nähe der WLAN-Quelle. Wenn du eine Spotlight Cam Plus oder Pro Plug-in einrichtest, stecke sie vorübergehend in der Nähe deines Routers ein.
2. Folge den Schritten in der Ring-App, um die Spotlight Cam Plus oder Pro einzurichten

   und verbinde sie mit deinem Netzwerk.

Schritt 3: Standort für das Gerät auswählen

Wir empfehlen, die Kamera 2,5 bis 3 Meter über dem Boden zu montieren, um eine optimale Bewegungserfassung zu gewährleisten. Mehr zur Positionierung der Kamera für eine optimale Leistung.

Schritt 4: Ausrichtung der Montageplatte auswählen

Die Kamera kann mithilfe der anpassbaren Montageplatte an einer Wand, einer Dachtraufe oder einem Überhang montiert werden. Lasse die Gummidichtung auf dem Sockel, um sicherzustellen, dass er richtig befestigt ist.

Bei Montage an einer Wand:

Die Kamera wird montagefertig geliefert, mit dem Kugelgelenk nach unten gerichtet. Es sind keine Anpassungen erforderlich.

Bei Montage an einer Dachtraufe oder einem Überhang:

1. Nimm die Akkufachabdeckung ab, indem du sie entgegen dem Uhrzeigersinn drehst.
2. Setze die Kugelgelenkplatte mit dem Kugelgelenk nach oben gerichtet ein.

Schritt 5: Montageplatte von der Kamerahalterung abnehmen

Schiebe die Montageplatte nach unten und ziehe sie vorsichtig von der Kamerahalterung weg.

Schritt 6: Montieren der Montageplatte

WARNUNG! Verwende zum Befestigen der Montageplatte nur die mitgelieferten Befestigungsschrauben.

VORSICHT! Bohre NICHT in die elektrischen Leitungen deines Zuhauses.

Ausrichtung der Montageplatte auswählen

• Bei Installation an einer Wand:

  Platziere die Platte so, dass der Pfeil „UP“ nach oben zeigt.
• Bei Montage an einer Traufe oder einem Überhang:

  Platziere die Platte so, dass der Pfeil „UP“ in Richtung des Bereichs zeigt, den du abdecken möchtest.

Schrauben festziehen

Bei Montage auf Holz: Schraube die Platte direkt an die Wand.

Bei Montage auf Mauerwerk (Beton, Ziegel oder Putz):

1. Markiere vier Schraubenlöcher, indem du die Platte als Schablone verwendest.
2. Bohre Löcher mit einem 6-mm-Bohrer vor.
3. Setze die enthaltenen Wanddübel ein und schraube dann die vier Befestigungsschrauben durch die Montageplatte in die Dübel.

Schritt 7: Anbringen der Kamerahalterung an der Montageplatte

Schiebe die Kamerahalterung nach unten auf die Montageplatte und ziehe dann die Sicherheitsschraube fest.

Schritt 8: Sicherheitsschraube des Akkufachs festziehen

Ziehe die Sicherheitsschraube an der Unterseite der Kamera fest, um das Akkufach zu sichern, auch wenn du keinen Akku verwendest.

Schritt 9: Externe Stromquellen anschließen

Du kannst ein Solarpanel, ein Kit zur Festverdrahtung oder ein Netzteil für die Stromversorgung deines Geräts verwenden.

• Wenn du ein Solarpanel anschließt:

  Befolge unsere Installationsanleitung für das Ring Solarpanel,

  bevor du es an der Rückseite der Spotlight Cam Plus oder Pro anschließt.
• Wenn du ein Netzteil oder ein Kit zur Festverdrahtung verwendest

  : Schließe das USB-C-Kabel an der Rückseite des Geräts an.

Schritt 10: Befestigen aller Kabel und Netzteile

Befestige alle Kabel mit den mitgelieferten Kabelschellen an der Wand. Wenn du die Kamera auf Mauerwerk, z. B. Putz oder Ziegel, montierst, bohre zunächst mit einem 6-mm-Bohrer Löcher vor und setze dann die mitgelieferten Dübel ein.

Wenn du ein Netzteil verwendest, kannst du das Netzteil mit den mitgelieferten Befestigungsschrauben an der Wand befestigen.

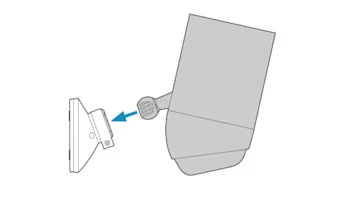

Schritt 11: Anbringen der Spotlight Cam Plus oder Pro an der Halterung

Löse die Metallmanschette an der Kamerahalterung mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten). Schiebe dann das Kugelgelenk in die Buchse, bis es einrastet.

Schritt 12: Ausrichten der Kamera

Du kannst die Kamera drehen, um das Sichtfeld anzupassen.

1. Entferne die Schutzfolie vom Gerät, um die Bewegungserfassung zu ermöglichen und für klare Sicht zu sorgen.
2. Überprüfe per Live-Video in der Ring-App, ob die Kamera den gewünschten Bereich abdeckt. Drehe die Kamera, um den Blickwinkel entsprechend anzupassen.
3. Setze die Schraube an der Metallmanschette ein und ziehe sie fest, um die Spotlight Cam Plus oder Pro im bevorzugten Winkel zu fixieren.
