Installation des Ring DIN-Schienen-Transformator (3. Gen.)

Sicherheits- und Compliance-Informationen für Ring DIN-Schienen-Transformator (3. Gen.)

Eine Schritt-für-Schritt-Installationsanleitung für den Ring DIN-Schienen-Transformator (3. Gen.).

Im Lieferumfang enthaltenes Montagematerial

Benötigte Werkzeuge

Kreuzschlitzschraubendreher

Installation

1. Schalten Sie den Strom am Sicherungskasten aus.

HINWEIS: Wenn Sie nicht sicher sind, welcher Schutzschalter umgelegt werden soll, legen Sie den Hauptschutzschalter um oder wenden Sie sich an eine Elektrofachkraft.

VORSICHT!

Während der Installation arbeiten Sie an elektrischen Drähten. Wenden Sie sich an eine Elektrofachkraft, wenn Sie unsicher oder unerfahren sind.

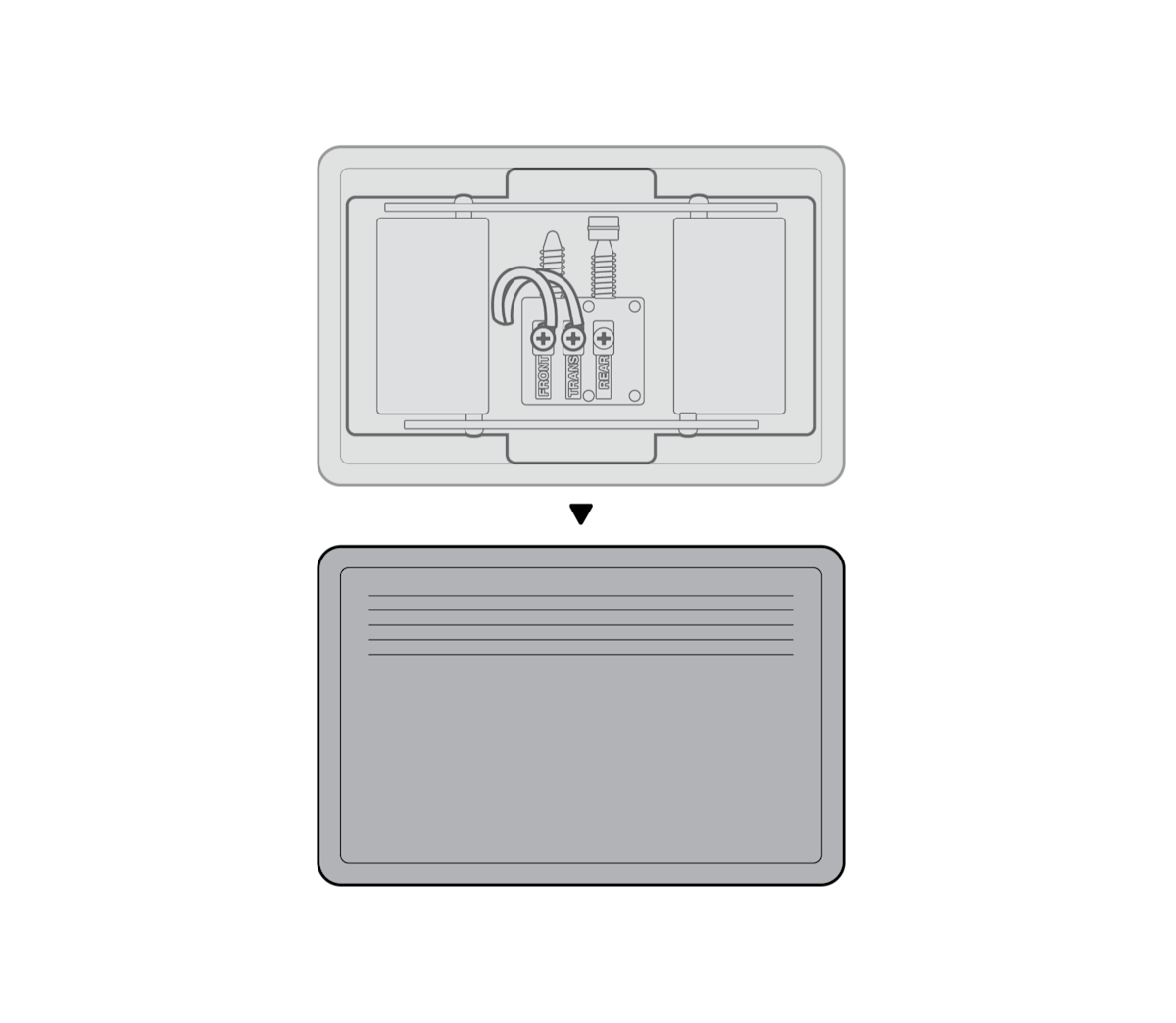

2. Entfernen Sie die Abdeckung Ihres Türgongs.

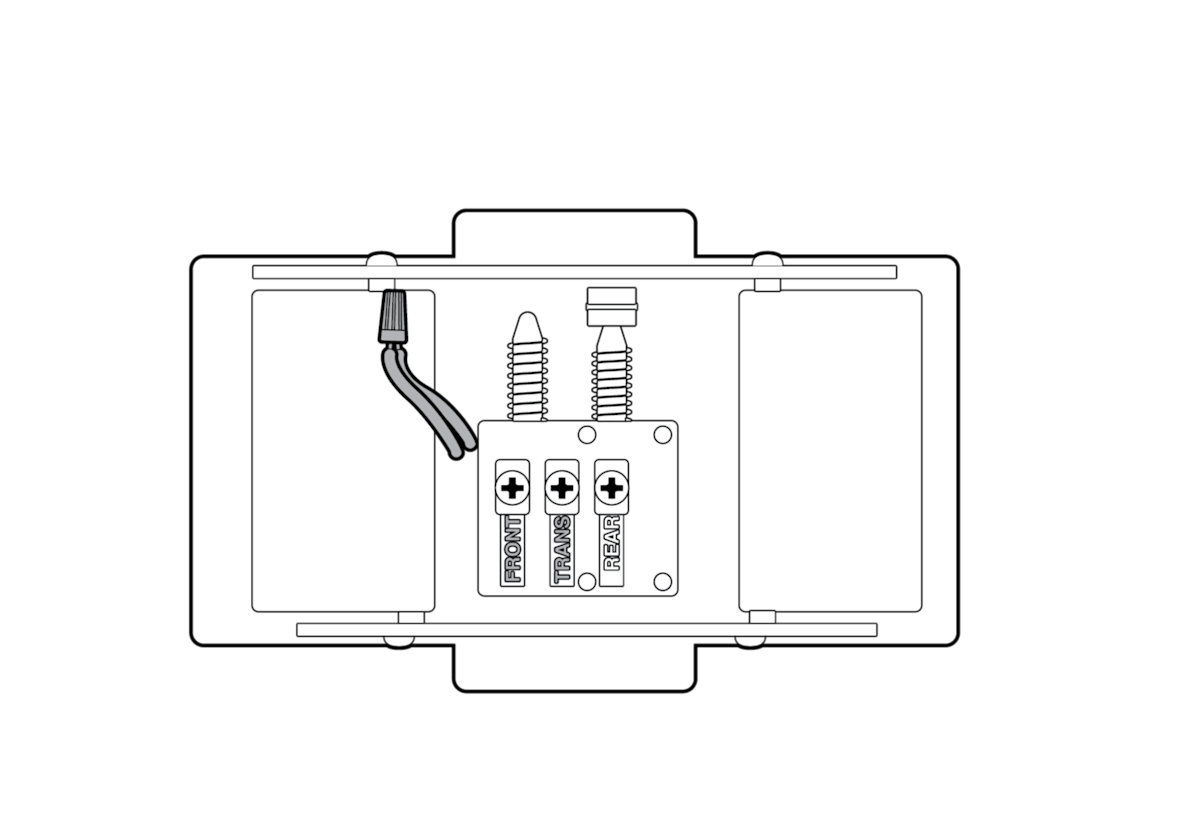

3. Trennen Sie die Drähte, die am Türgong angeschlossen sind.

4. Verwenden Sie den mitgelieferten Kabelverbinder, um die Drähte miteinander zu verbinden.

5. Bringen Sie die Abdeckung Ihres Türgongs wieder an.

6. Suchen Sie den vorhandenen Türklingel-Transformator.

(Optional) Nehmen Sie den Transformator aus dem Gehäuse.

7. Installieren Sie den mitgelieferten Transformator.

8. Verbinden Sie die unteren L- und N-Klemmen mit der Stromversorgung und verbinden Sie die Türklingel mit den Plus- und Minus-Klemmen (es ist egal, welcher Klingeldraht an welche Klemme angeschlossen wird).

9. Halten Sie sich an die Einrichtungsanleitung Ihrer Türklingel, um die Einrichtung abzuschließen.
