Installation der Mast- und Wandhalterung für Kameras und Solarmodule

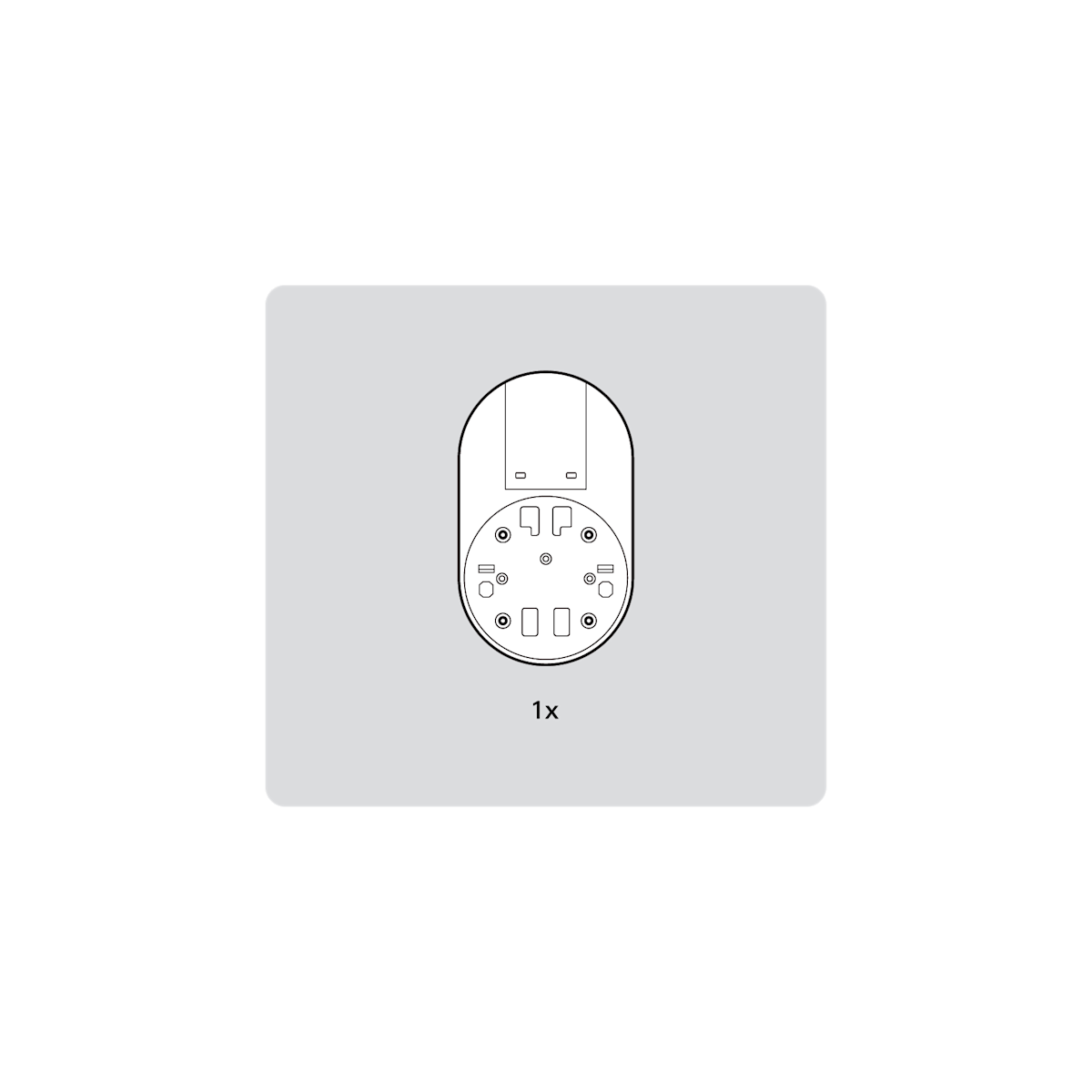

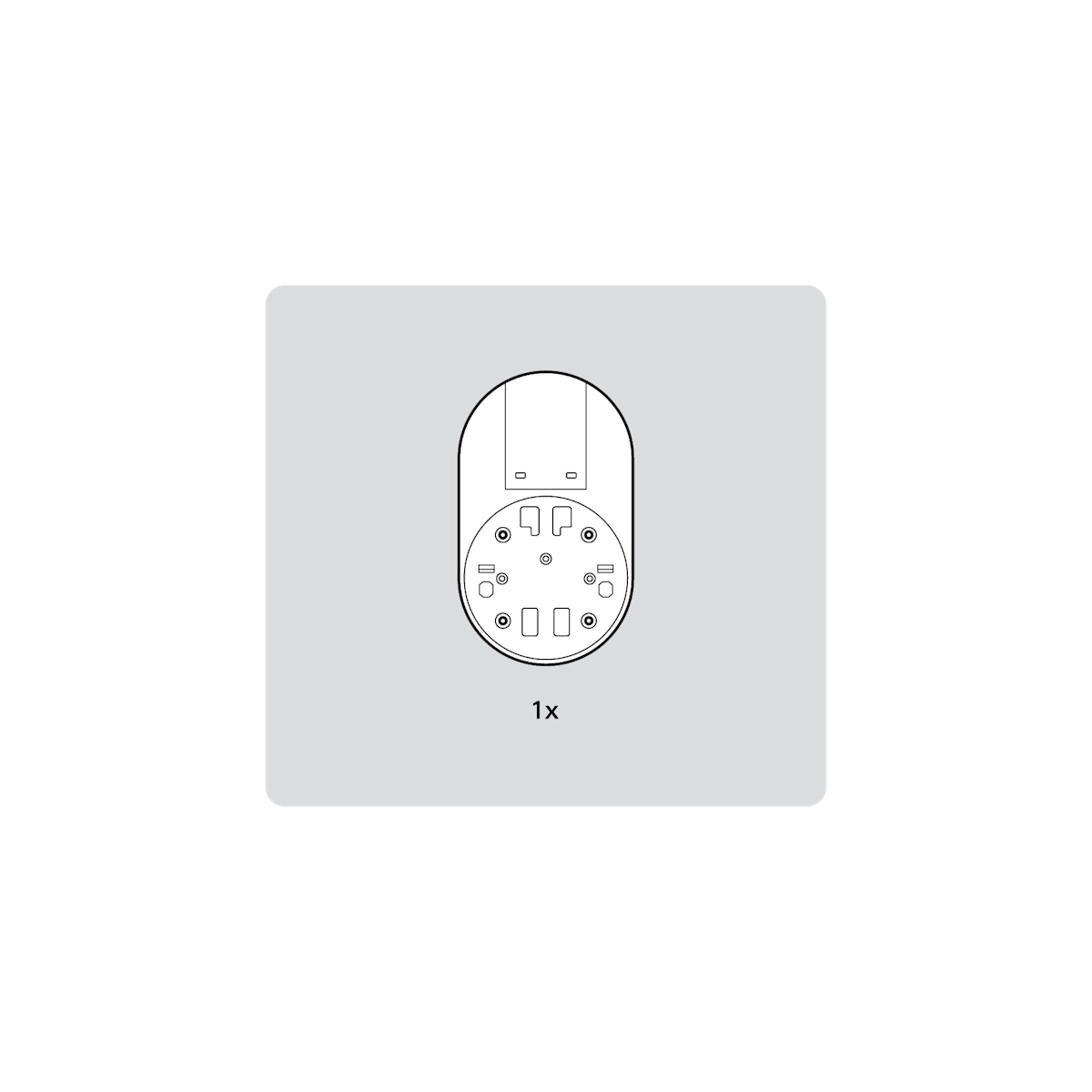

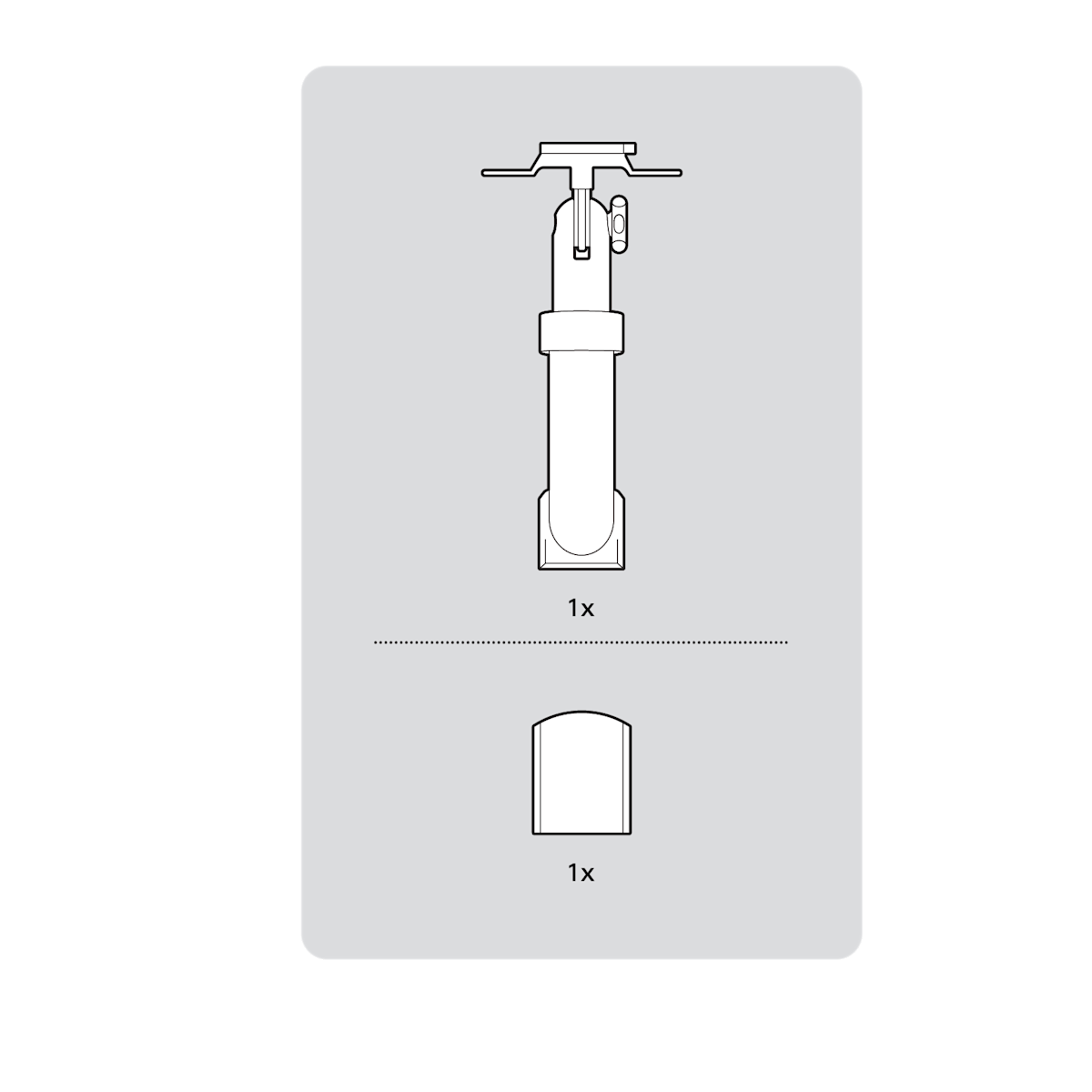

Im Lieferumfang enthaltene Befestigungsteile

Benötigte Werkzeuge

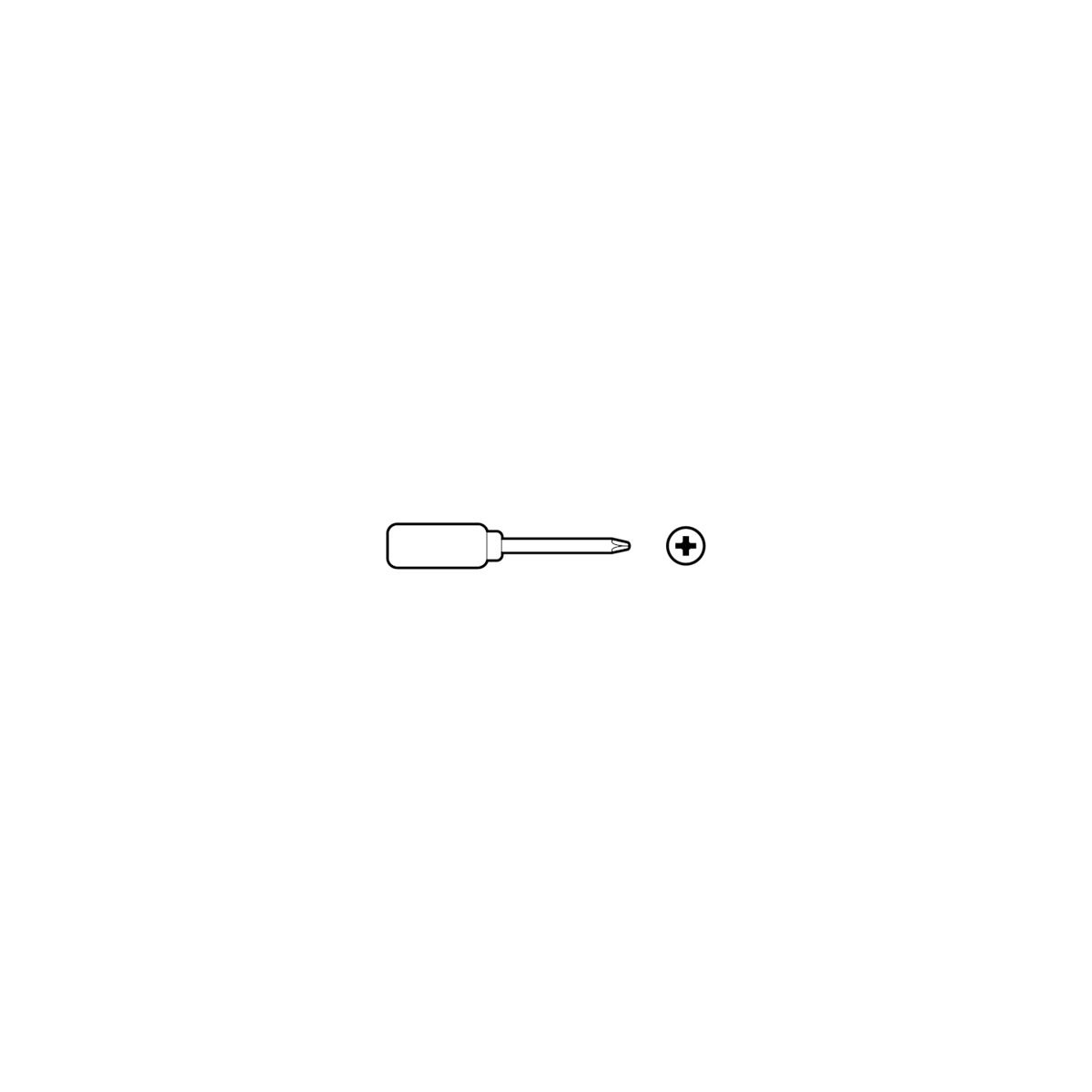

Kreuzschlitzschraubendreher

Bohrmaschine oder Akkuschrauber mit 5,5 mm Steinbohrer (optional)

Montage Ihrer Kamera

Outdoor Cam Plus | Stick Up Cam Pro

1. Laden Sie den Akku vor der Montage vollständig auf.

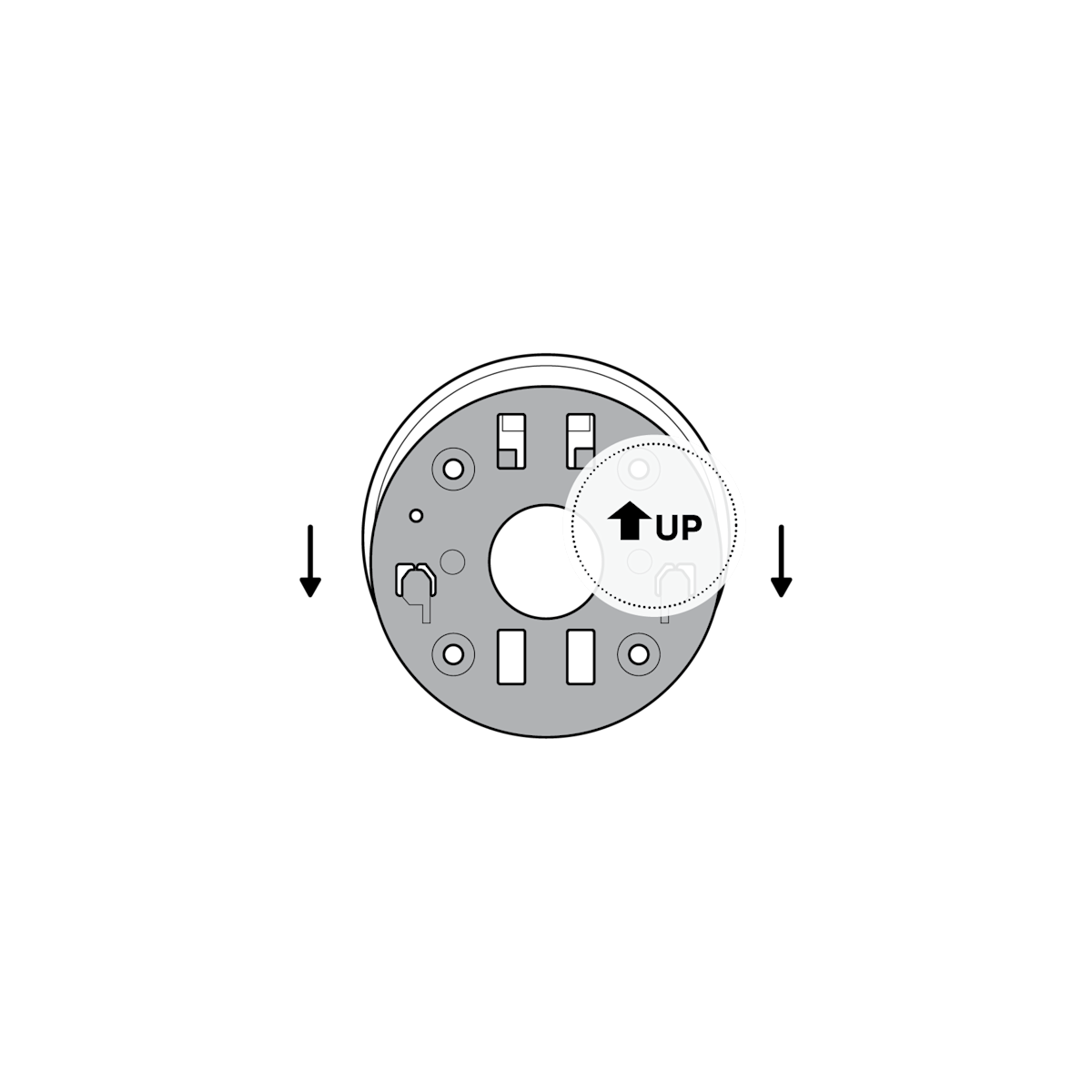

2. Schieben Sie die Montageplatte der Kamera in die entgegengesetzte Richtung zum Pfeil UP, um sie abzunehmen.

3. Klappen Sie die Kamerahalterung auf.

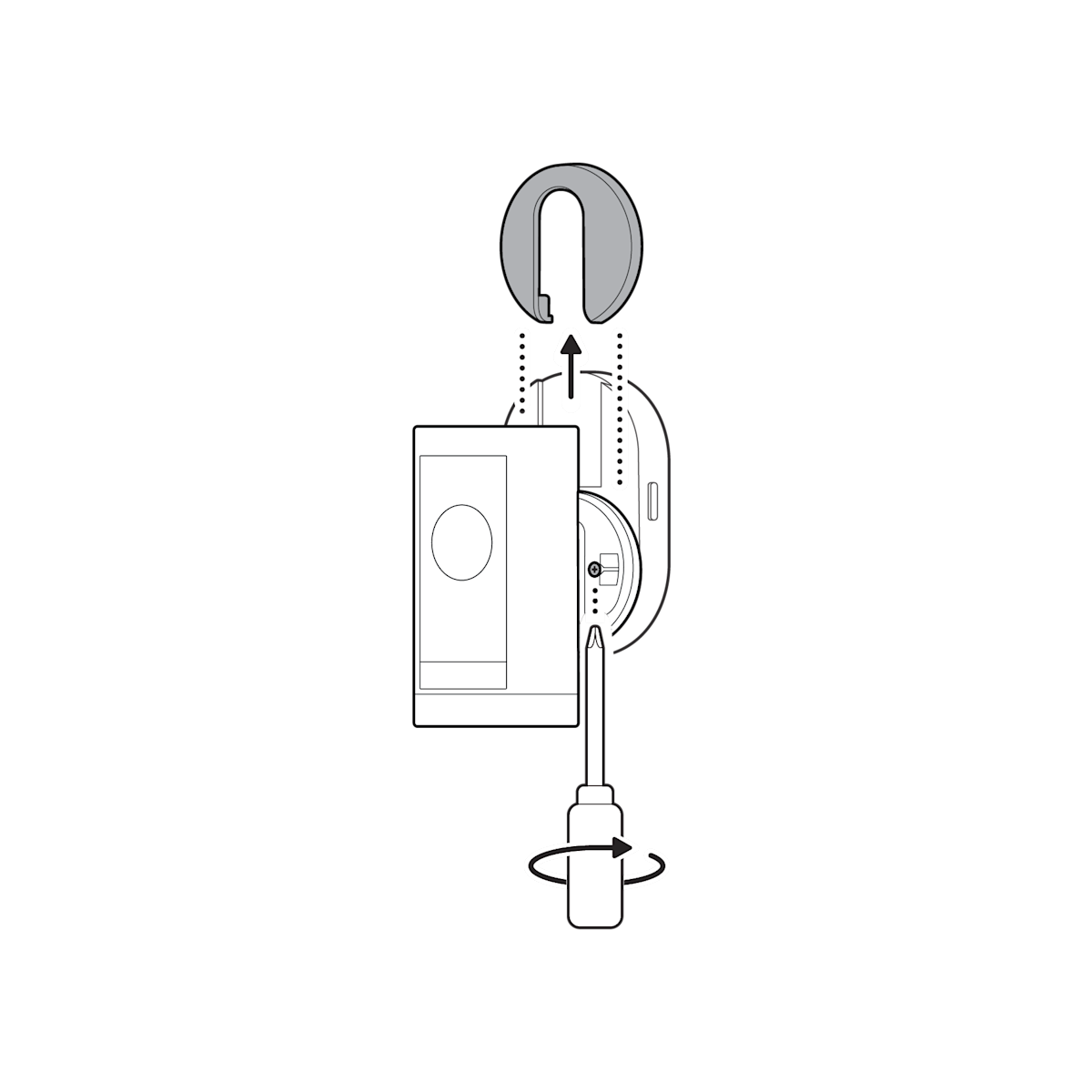

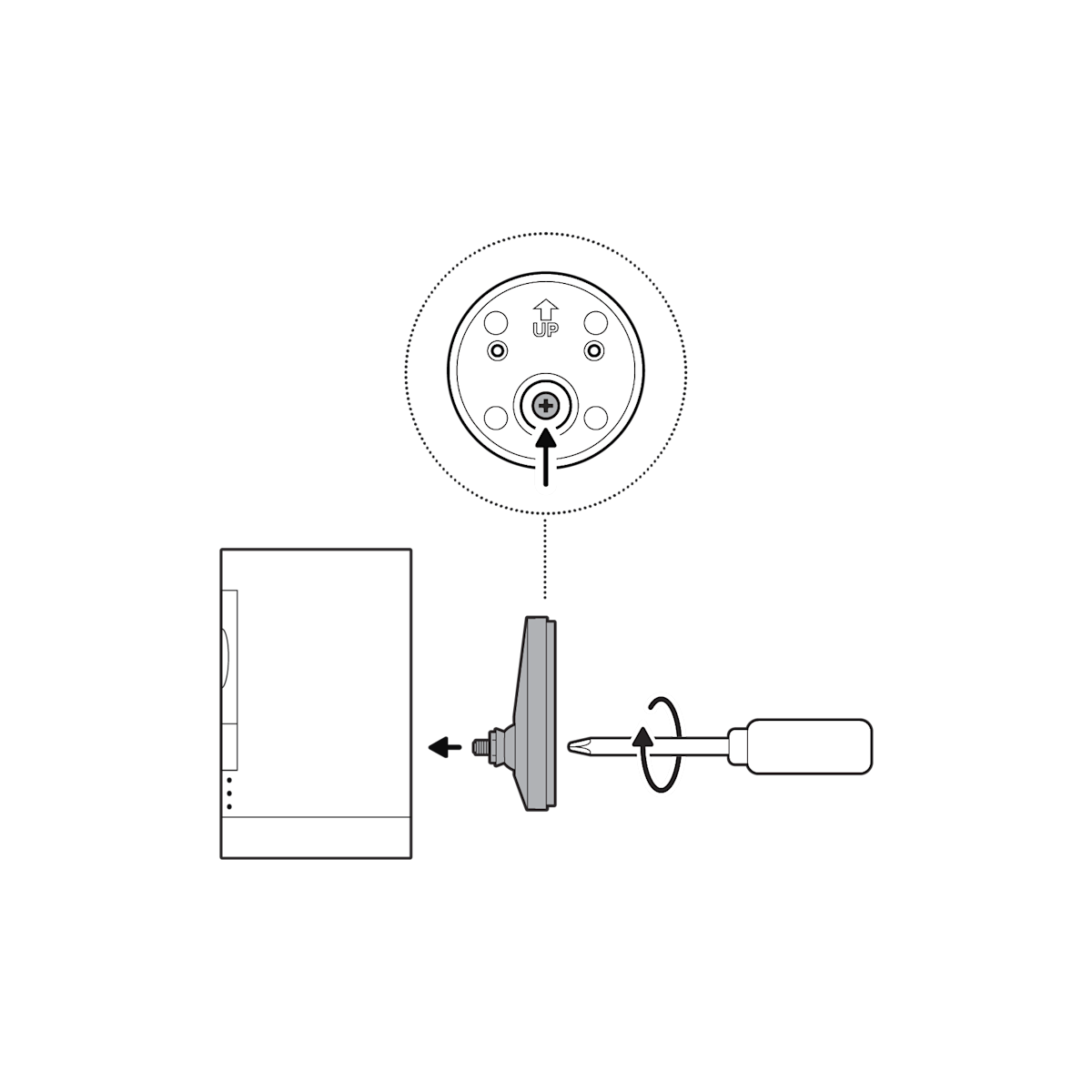

4. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

5. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

6. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

7. Klappen Sie die

Kamerahalterung zu und befestigen Sie die Kamera an der Montageplatte, indem Sie sie so weit nach unten schieben, bis sie spürbar einrastet.

8. Klappen Sie die Kamerahalterung auf und ziehen Sie die Sicherheitsschraube fest.

HINWEIS: Wenn Sie die Stick Up Cam Pro installieren, entfernen Sie die Zierblende und ziehen Sie die Sicherheitsschraube fest. Bringen Sie die Zierblende wieder an, sobald Sie fertig sind.

9. Informationen zum Anpassen des Winkels, zum Sichern der Kamera und zur vollständigen Einrichtung finden Sie in der Einrichtungsanleitung der Kamera.

Stick Up Cam

1. Laden Sie den Akku vor der Montage vollständig auf.

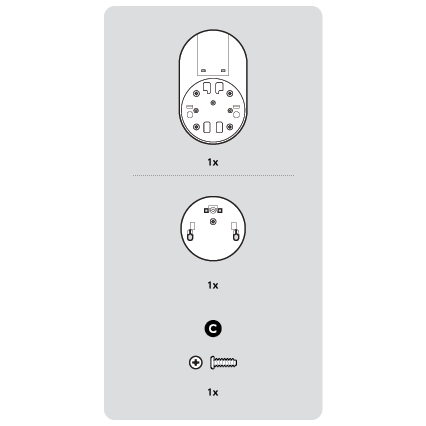

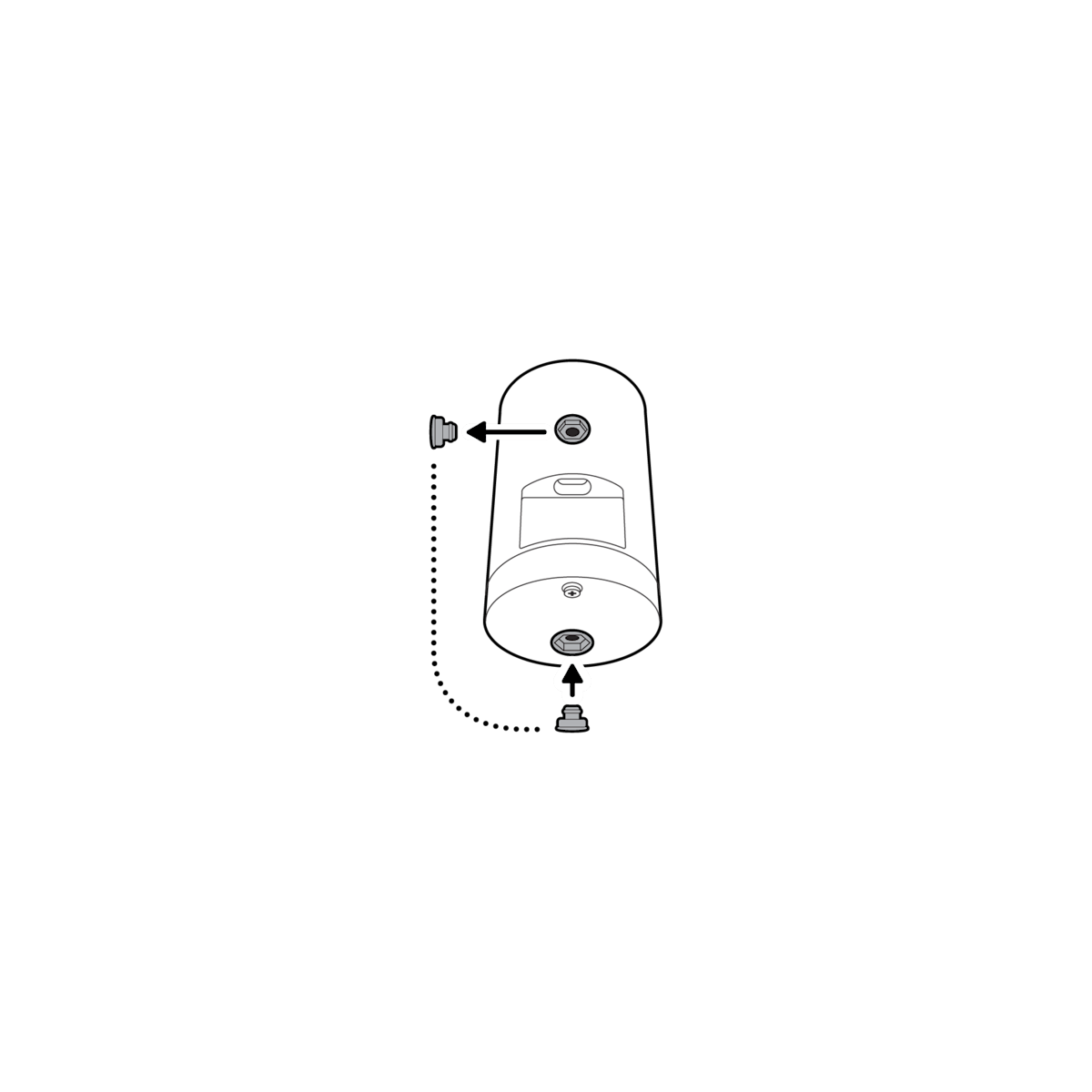

2. Befestigen Sie den mitgelieferten Montageplattenadapter an der Montagehalterung.

3. Verwenden Sie die mitgelieferte Schraube, um den Montageplattenadapter zu befestigen.

4. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

5. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

6. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

7. Schieben Sie die Montageplatte der Kamera in die entgegengesetzte Richtung zum Pfeil UP, um sie abzunehmen.

8. Montieren Sie die Kamera an der Montagehalterung.

9. Drehen Sie die Kamera und entfernen Sie die Gummikappe am Sockel.

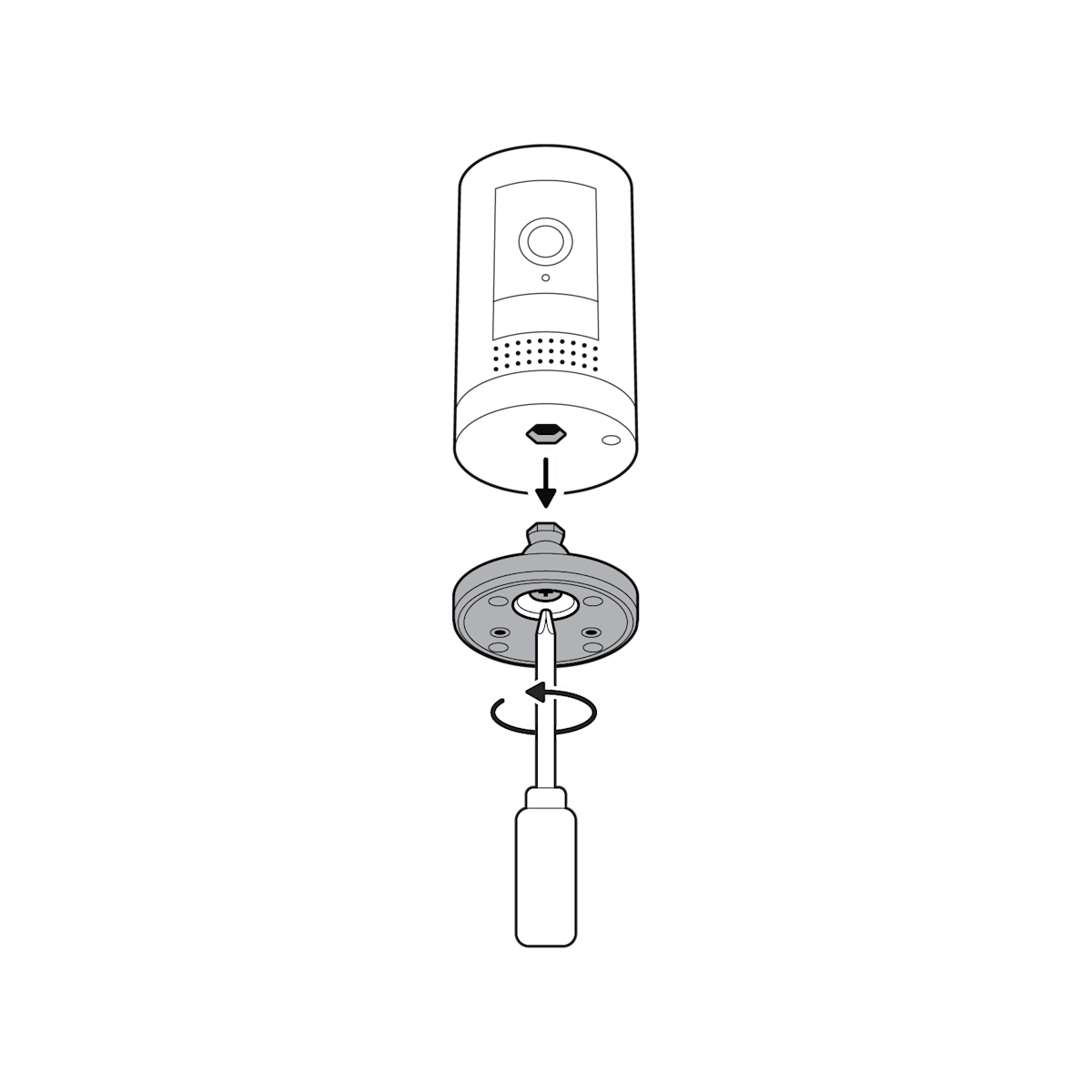

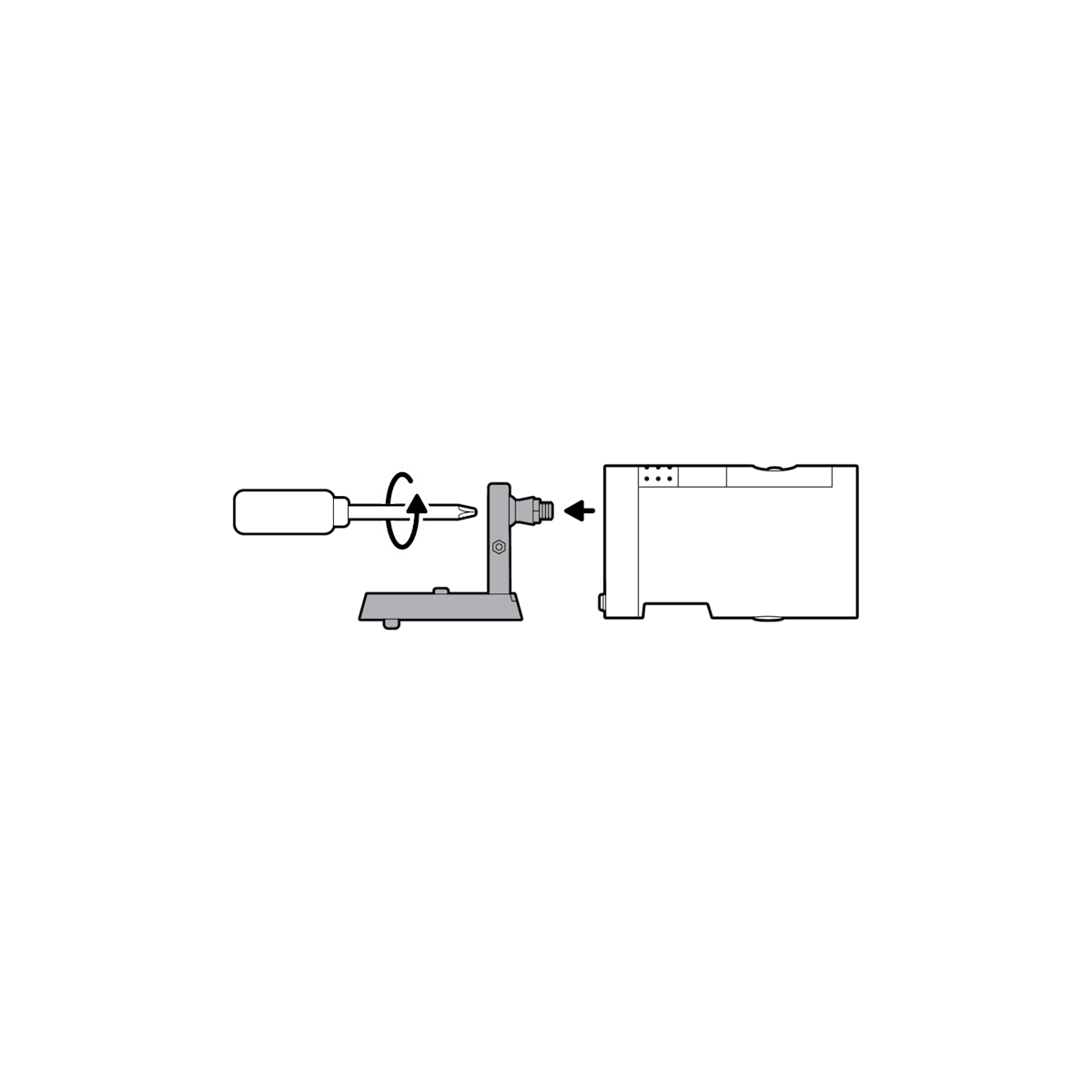

10. Ziehen Sie die mitgelieferte Sicherheitsschraube fest.

11. Informationen zum Anpassen des Winkels, zum Sichern der Kamera und zur vollständigen Einrichtung finden Sie in der Einrichtungsanleitung der Kamera.

Spotlight Cam

1. Laden Sie den Akku vor der Montage vollständig auf.

2. Schieben Sie die Montageplatte der Kamera in die entgegengesetzte Richtung zum Pfeil UP, um sie abzunehmen.

3. Montieren Sie die Kamera an der Montagehalterung.

4. Ziehen Sie die mitgelieferte Sicherheitsschraube fest.

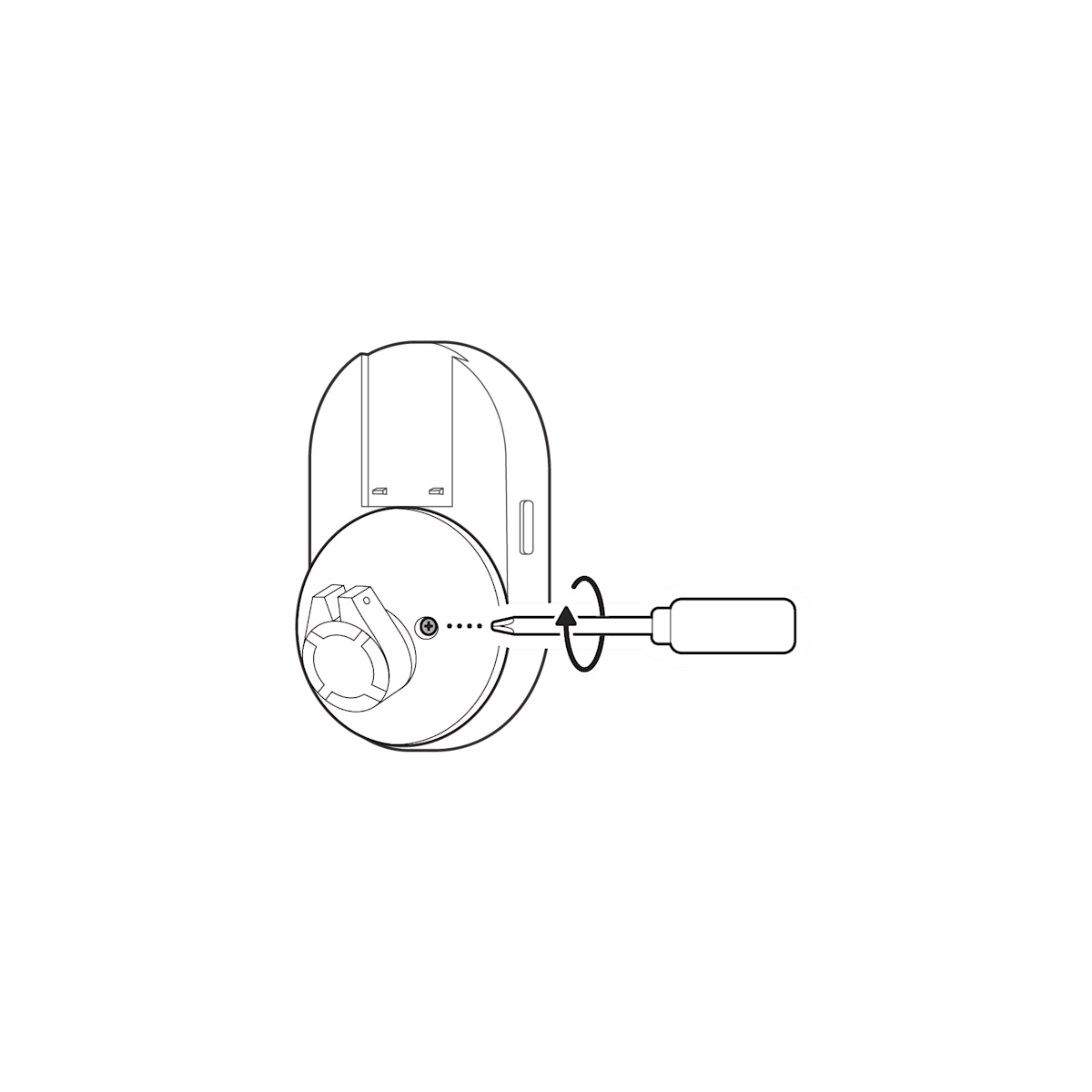

5. Lösen Sie den Metallring mit einem Kreuzschlitzschraubendreher und drücken Sie das Kugelgelenk in die Fassung, um es zu befestigen. Ziehen Sie den Metallring dann wieder fest.

6. Informationen zum Anpassen des Winkels, zum Sichern der Kamera und zur vollständigen Einrichtung finden Sie in der Einrichtungsanleitung der Kamera.

Wählen Sie einen Installationsort aus.

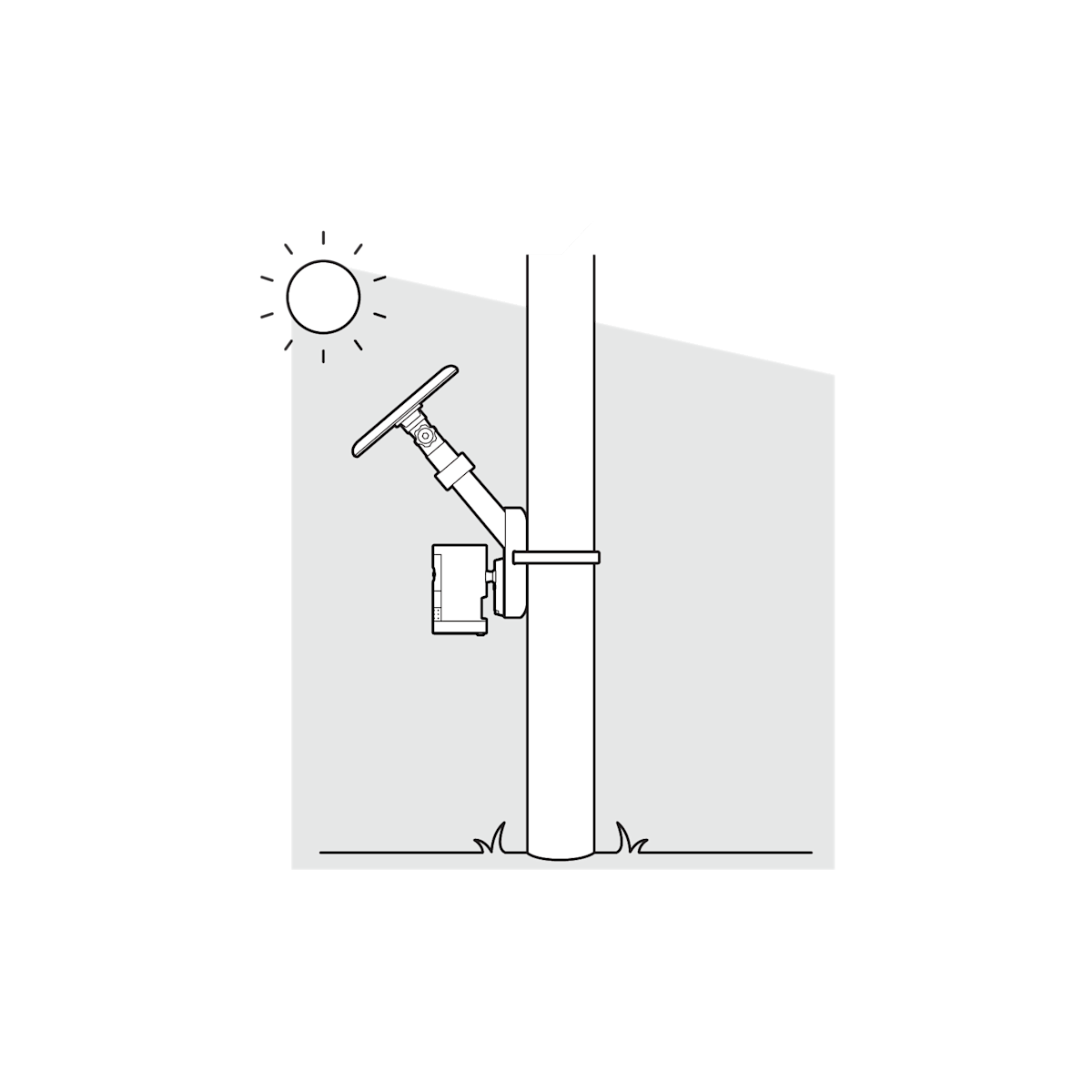

Stellen Sie bei der Installation eines Solarpanels sicher, dass die Halterung im direkten Sonnenlicht positioniert ist.

Mastmontage

1. Wählen Sie die richtige Schlauchschelle.

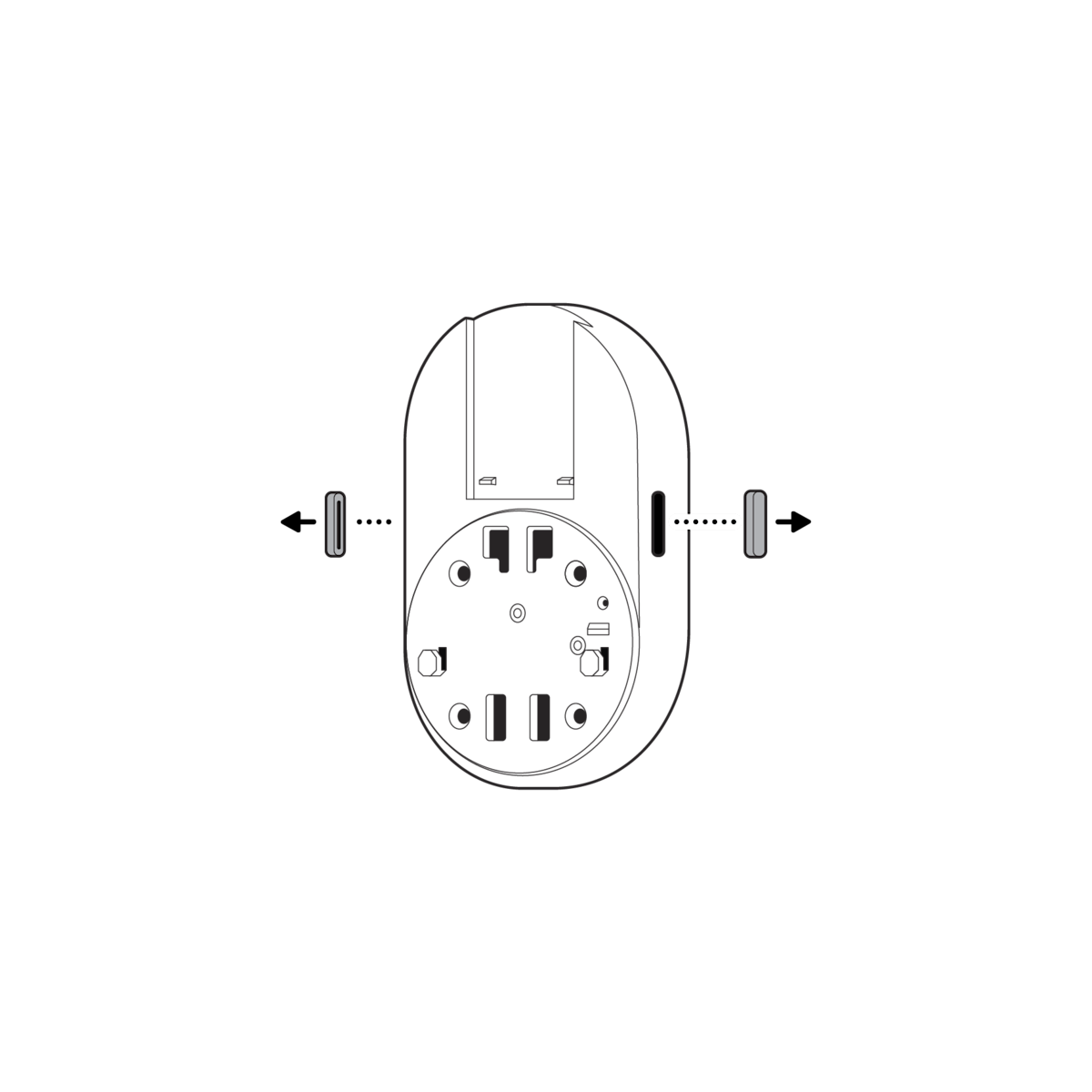

2. Entfernen Sie die Silikonstopfen von beiden Seiten der Halterung.

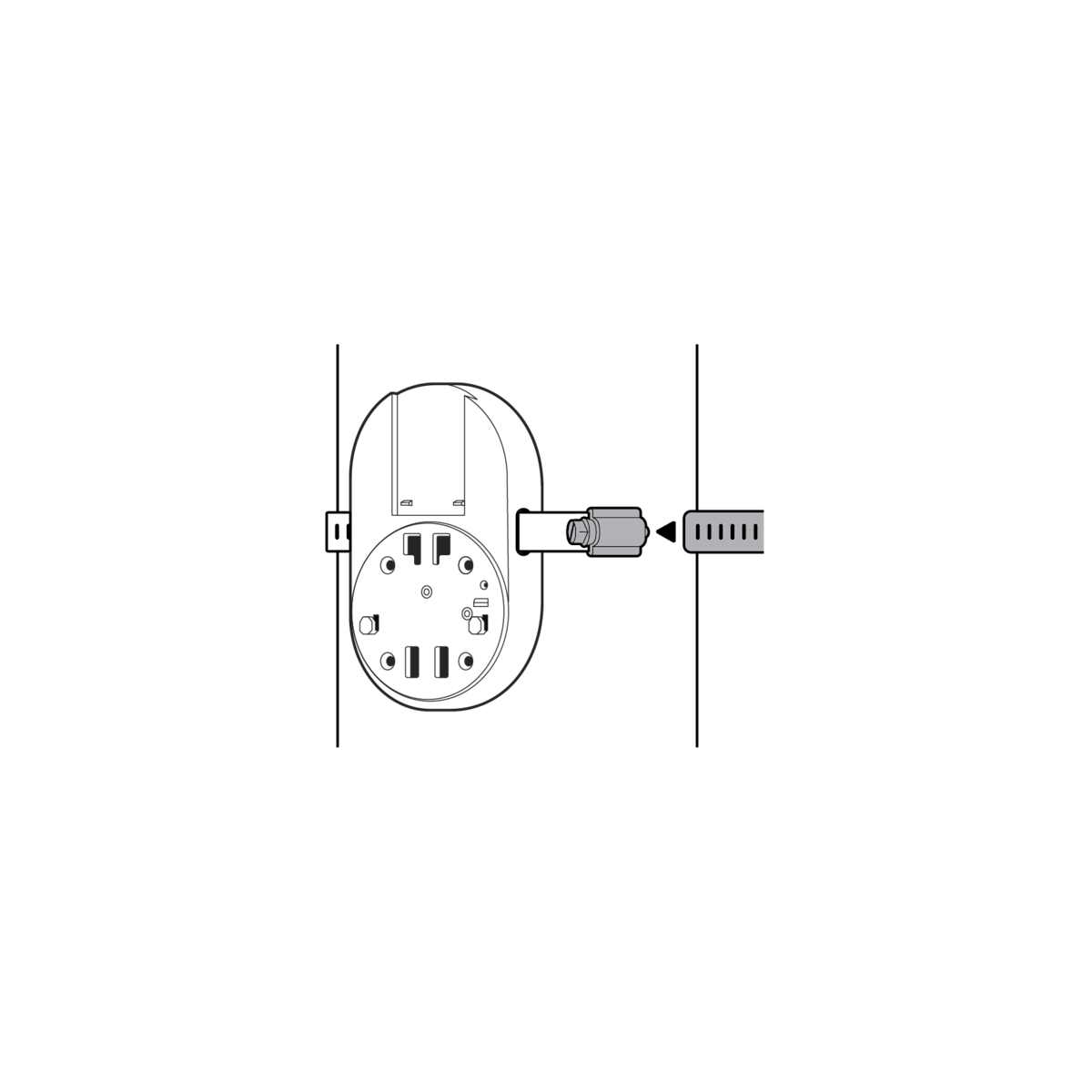

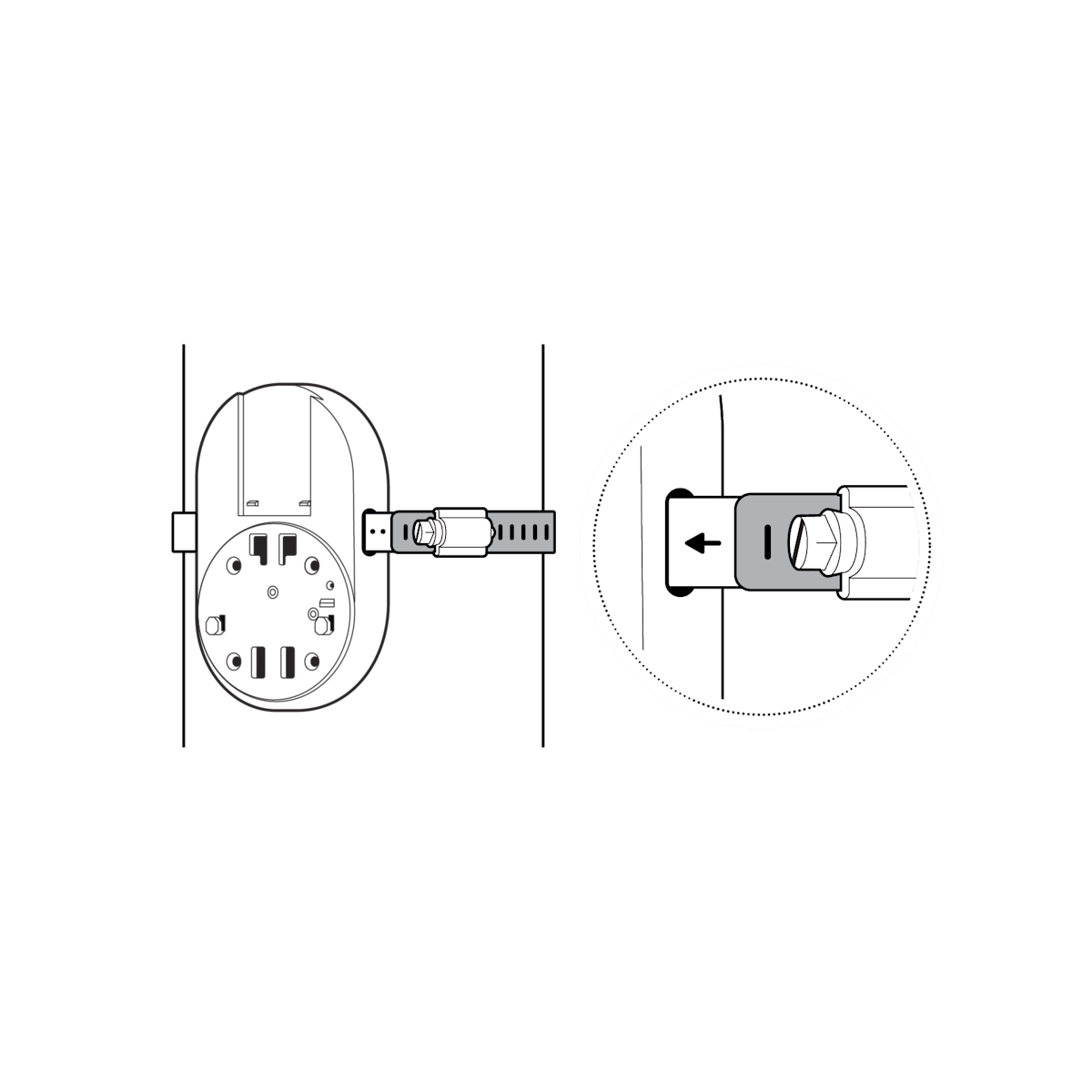

3. Führen Sie die Schlauchschelle durch die seitlichen Schlitze der Halterung, bis der Befestigungskopf die Seite der Halterung erreicht.

4. Umschließen Sie den Mast mit der Schelle auf der gewünschten Höhe, indem Sie das Ende der Schelle in den Befestigungskopf einführen.

5. Ziehen Sie die Schraube mit einem Schraubendreher fest, um die Schelle festzuziehen.

HINWEIS: Verwenden Sie für optimale Ergebnisse einen elektrischen Schraubendreher. Durch zu starkes Anziehen kann der Mast oder die Halterung beschädigt werden.

6. Wenn das Ende der Schelle die Seite der Halterung erreicht, führen Sie sie wieder ein und ziehen Sie sie fest, bis sie richtig sitzt.

Wandmontage

Verwenden Sie die Bohrschablone, um die Schraubenlöcher für die Halterung an der Wand zu markieren.

Bohrschablone

Drucken Sie die Seite in Originalgröße (100%) aus. Wenn eine Kreditkarte hier genau hineinpasst, stimmt das Format.

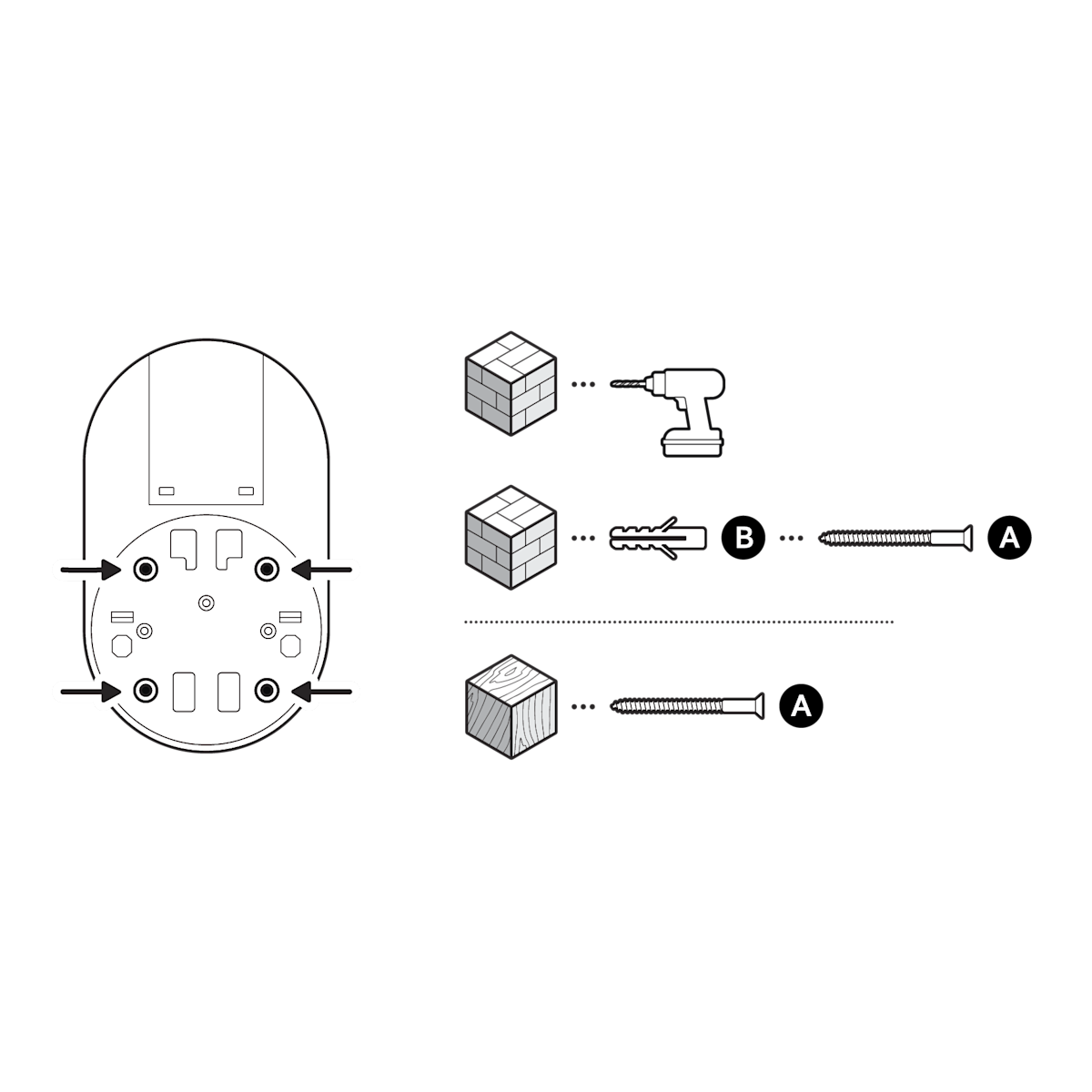

1. Befestigen Sie die Halterung mit den vier enthaltenen Wandhalterungsschrauben.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 5,5 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

Montage des Solarpanels.

HINWEIS: Bei der Montage ohne Solarpanel setzen Sie die Abdeckung des Solarhalterungsarms ein, bis er hörbar einrastet.

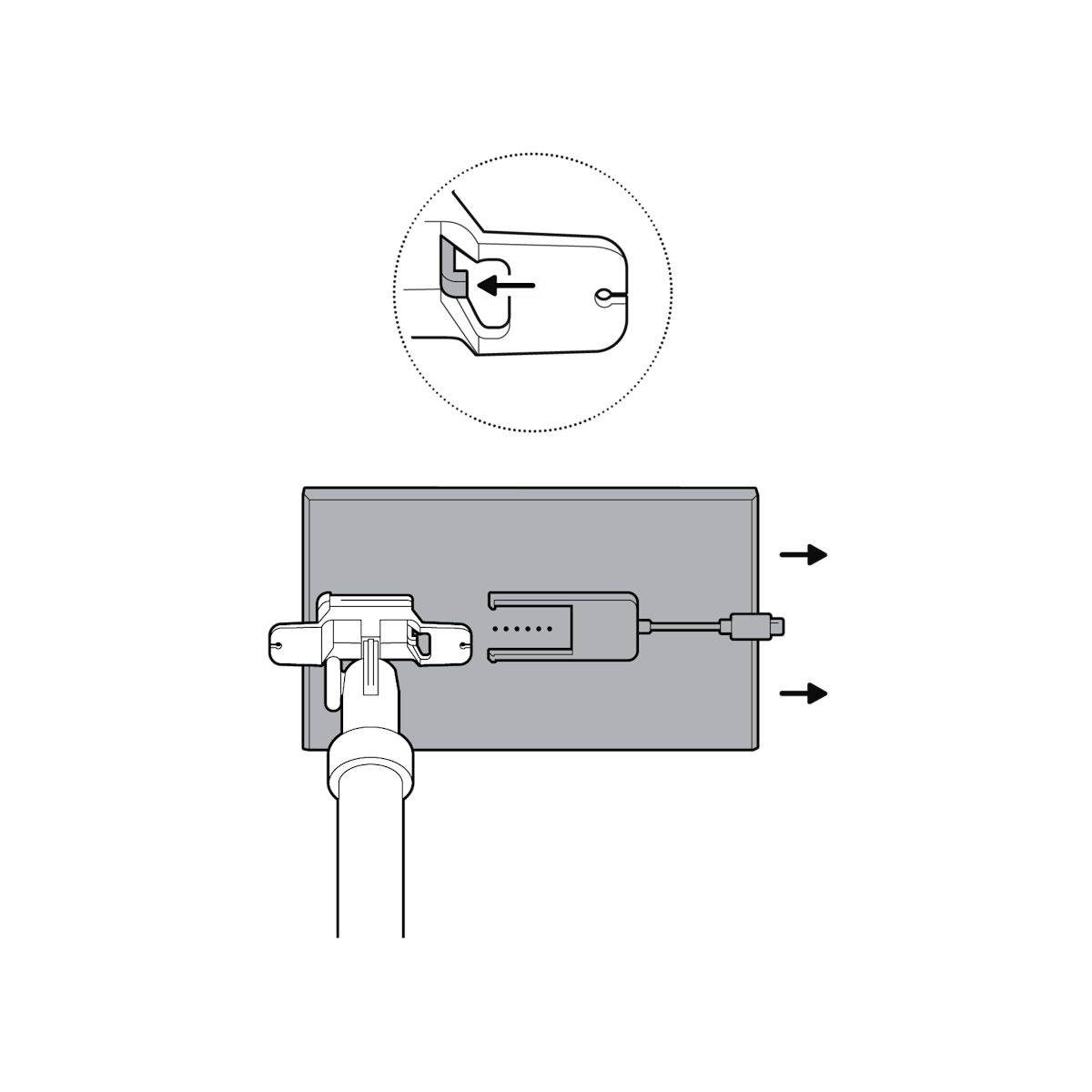

1. Schieben Sie das Solarpanel auf den Arm der Solarhalterung, bis es hörbar einrastet.

2. Wickeln Sie das Kabel unter dem Solarpanel auf. Lassen Sie ausreichend Kabel übrig, um die Kamera anschließen zu können.

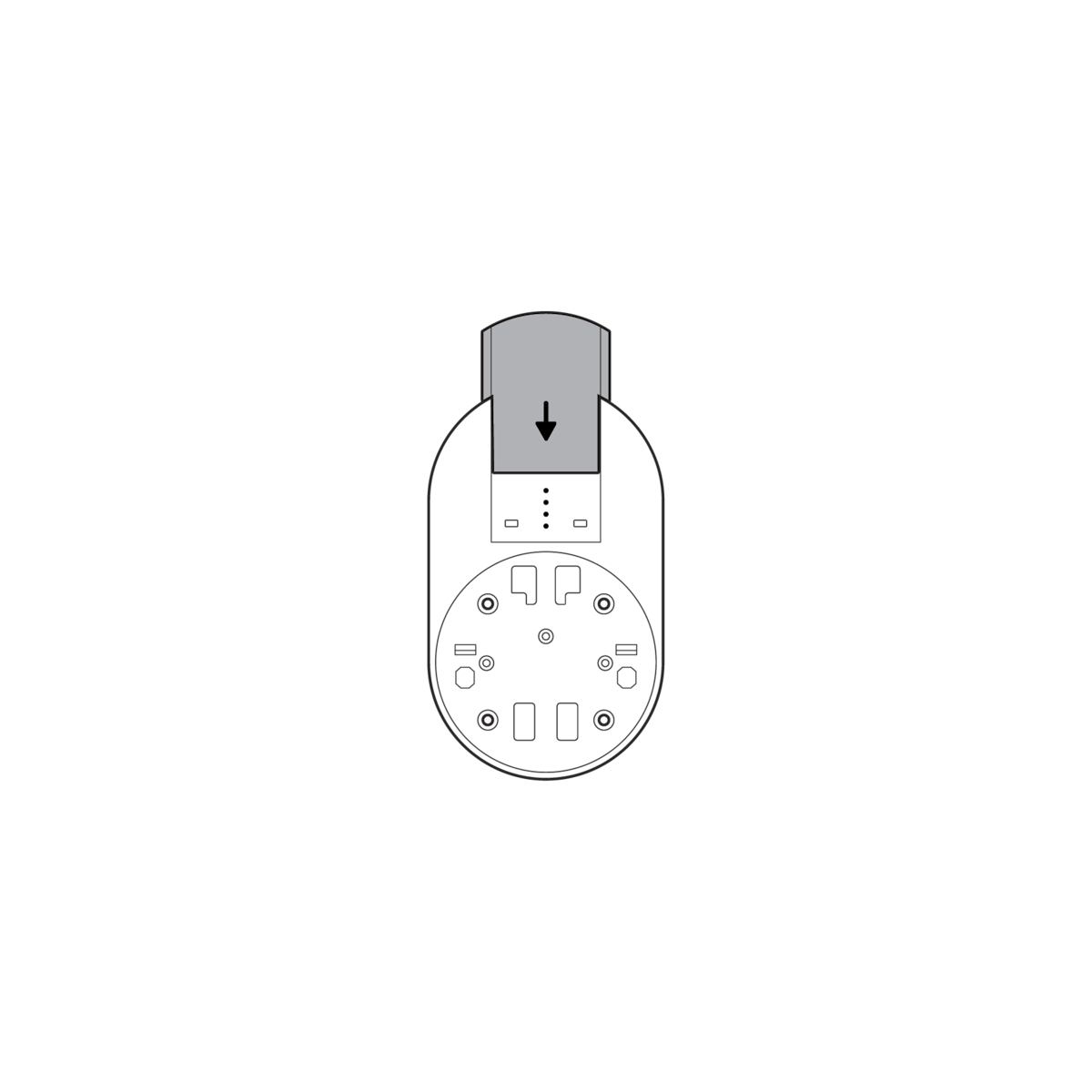

3. Schieben Sie den Arm der Solarhalterung auf die Halterung, bis er hörbar einrastet.

Ausrichten des Solarpanels.

Lockern Sie den Drehknopf, um den Winkel des Solarpanels einzustellen.

Lösen Sie den Ring, um den Befestigungsarm auszufahren. Ziehen Sie ihn dann wieder fest.

Schließen Sie das Netzkabel an die Kamera an und stellen Sie sicher, dass es richtig sitzt.

Informationen zur Auswahl eines Adapterkabels und zur vollständigen Einrichtung finden Sie in der Einrichtungsanleitung des Solarpanels.

Entfernen des Solarpanels.

1. Lösen Sie die Halterung und entfernen Sie sie vom Mast oder von der Wand.

2. Drücken Sie den Druckknopf hinter der Halterung, um den Arm der Solarhalterung zu lösen.

3. Ziehen Sie an der Lasche unter dem Arm der Solarhalterung, um das Solarpanel zu lösen.
