Installazione di Solar Panel for Battery Doorbells

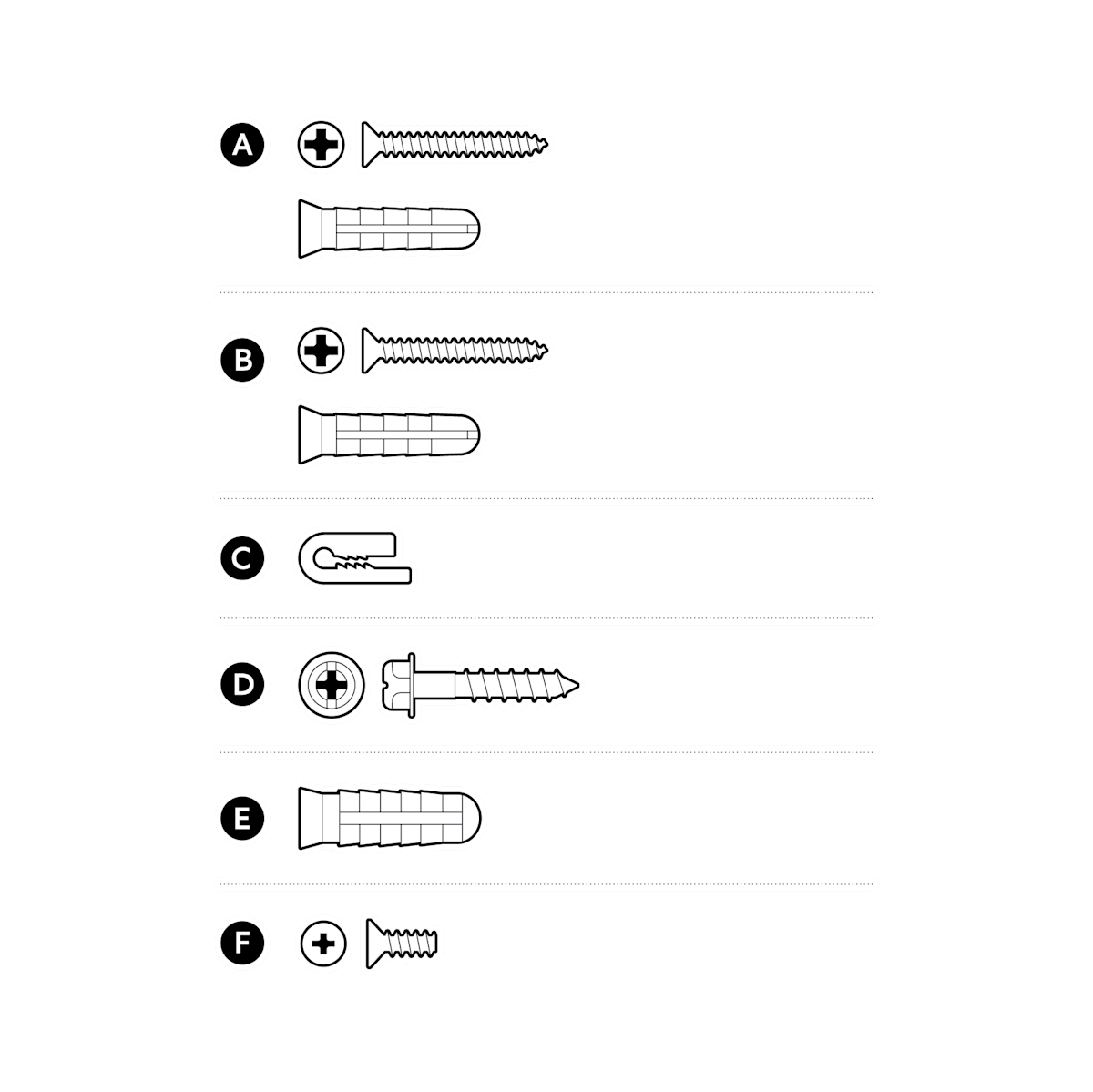

Hardware incluso

Strumenti necessari

Trapano con una punta per muratura da 6 mm (opzionale)

Installazione del pannello solare

1. Scegliere una posizione per il pannello solare.

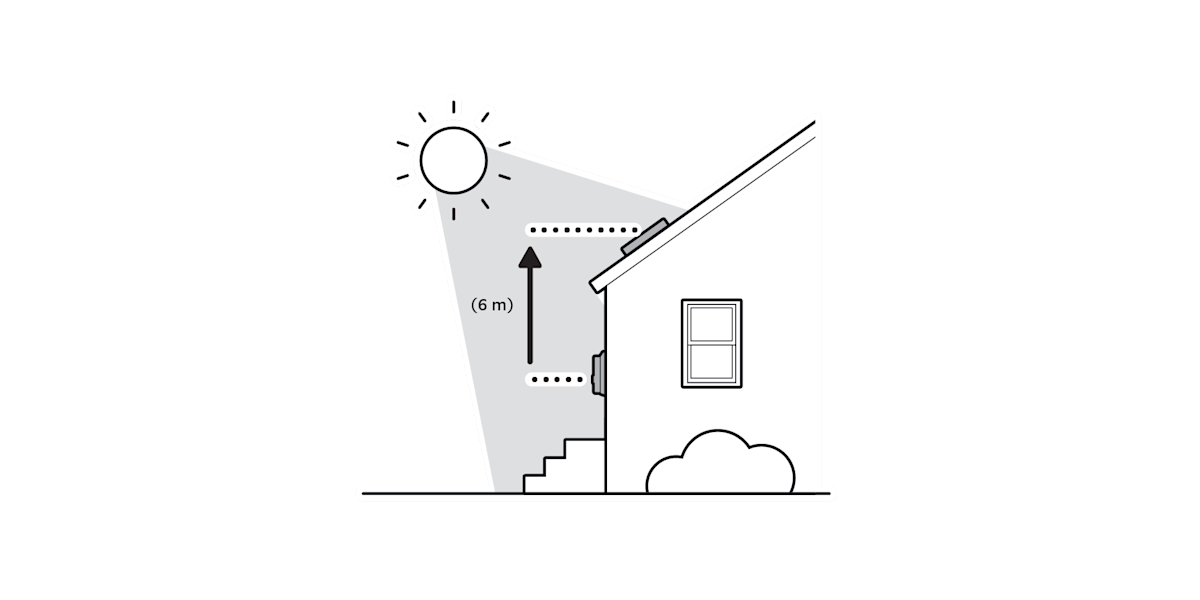

NOTA: assicurarsi che il pannello solare sia esposto alla luce solare diretta e che sia posizionato entro 6 m dal videocitofono a batteria.

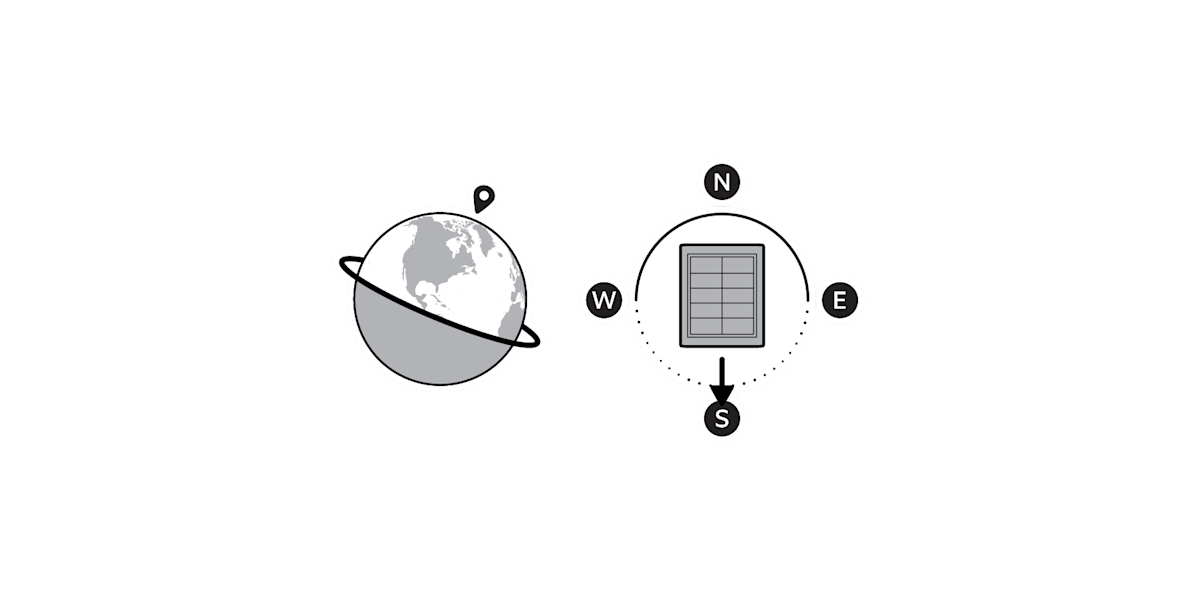

Nell’emisfero settentrionale, il pannello solare va orientato verso sud.

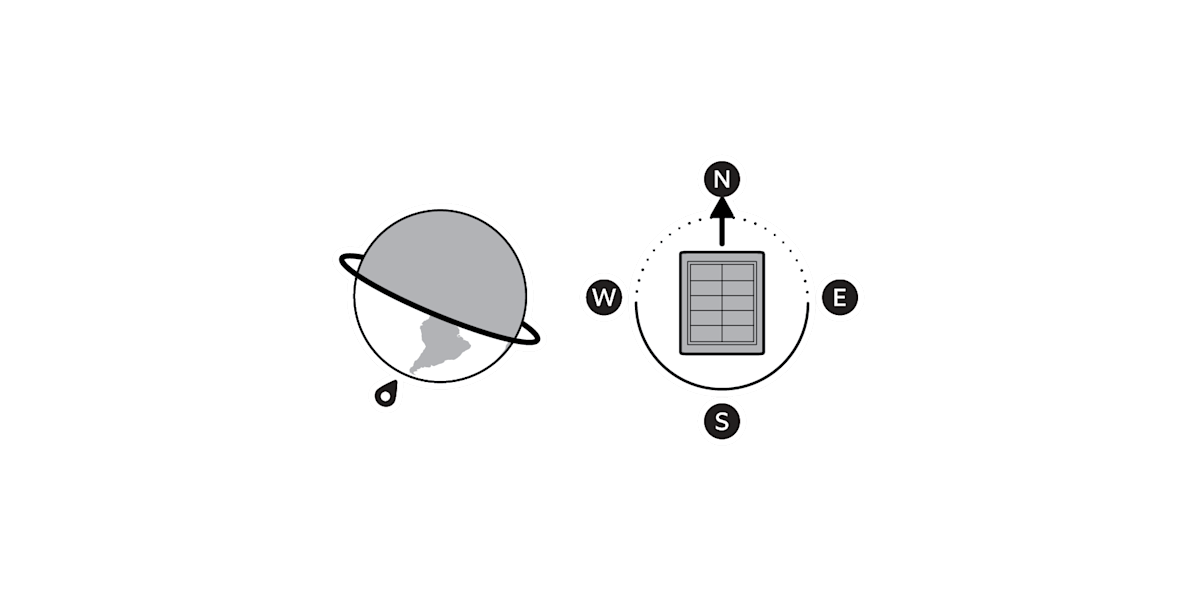

Nell’emisfero meridionale, il pannello solare va orientato verso nord.

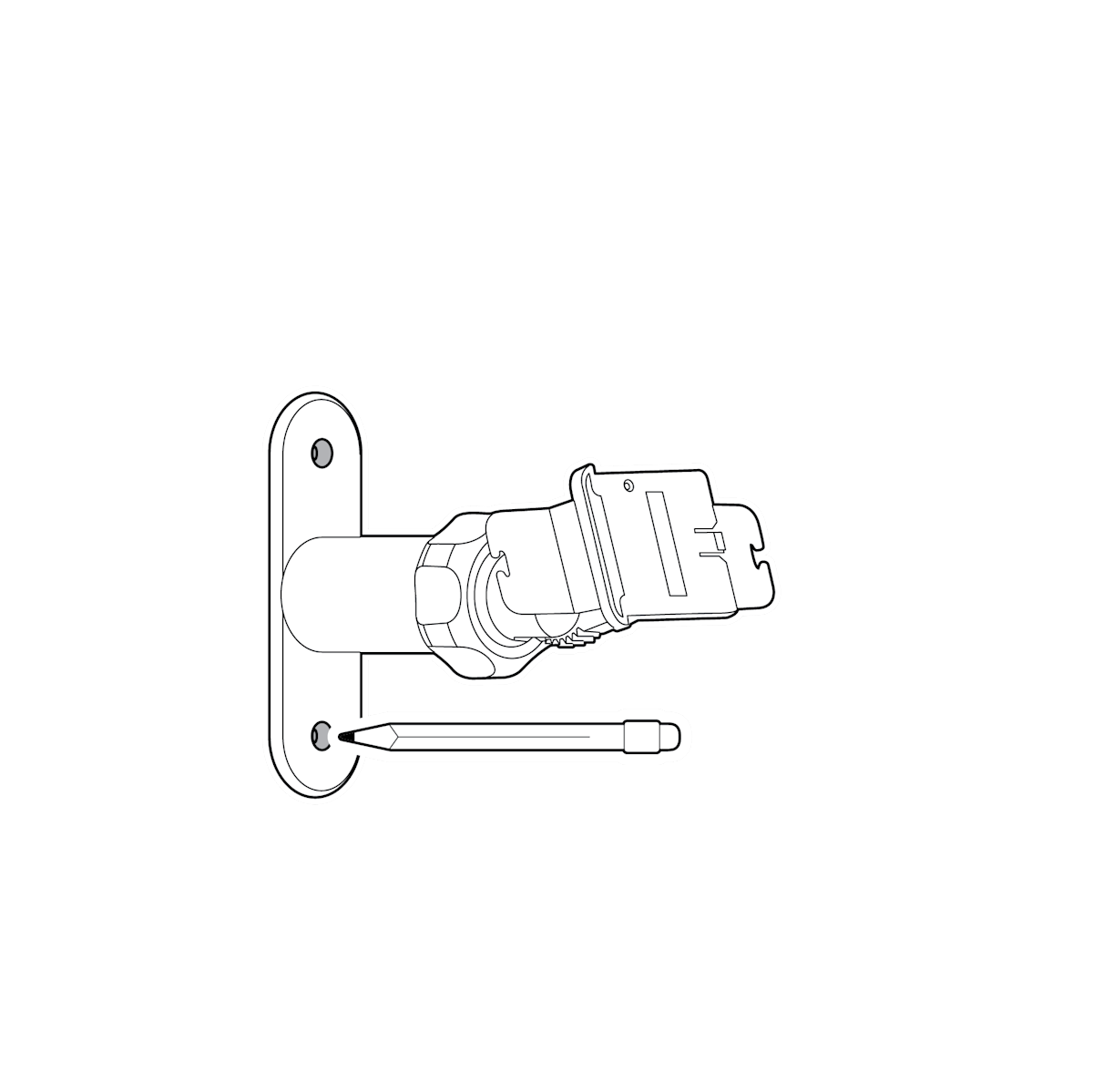

2. Usare il braccio di montaggio come guida per contrassegnare i fori delle viti su una superficie di montaggio liscia e piatta.

3. Installare il braccio di montaggio.

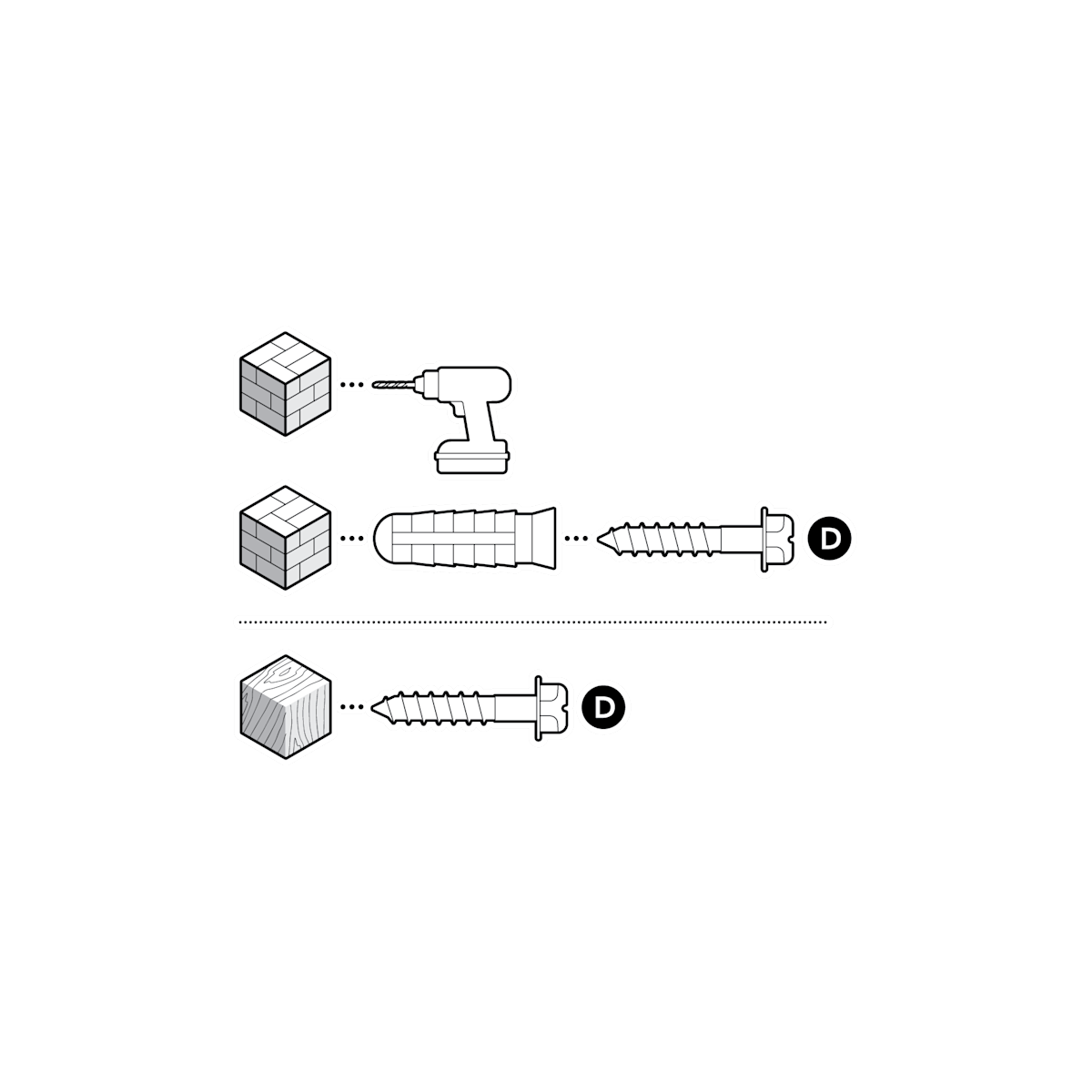

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 6 mm per praticare i fori per i tasselli inclusi.

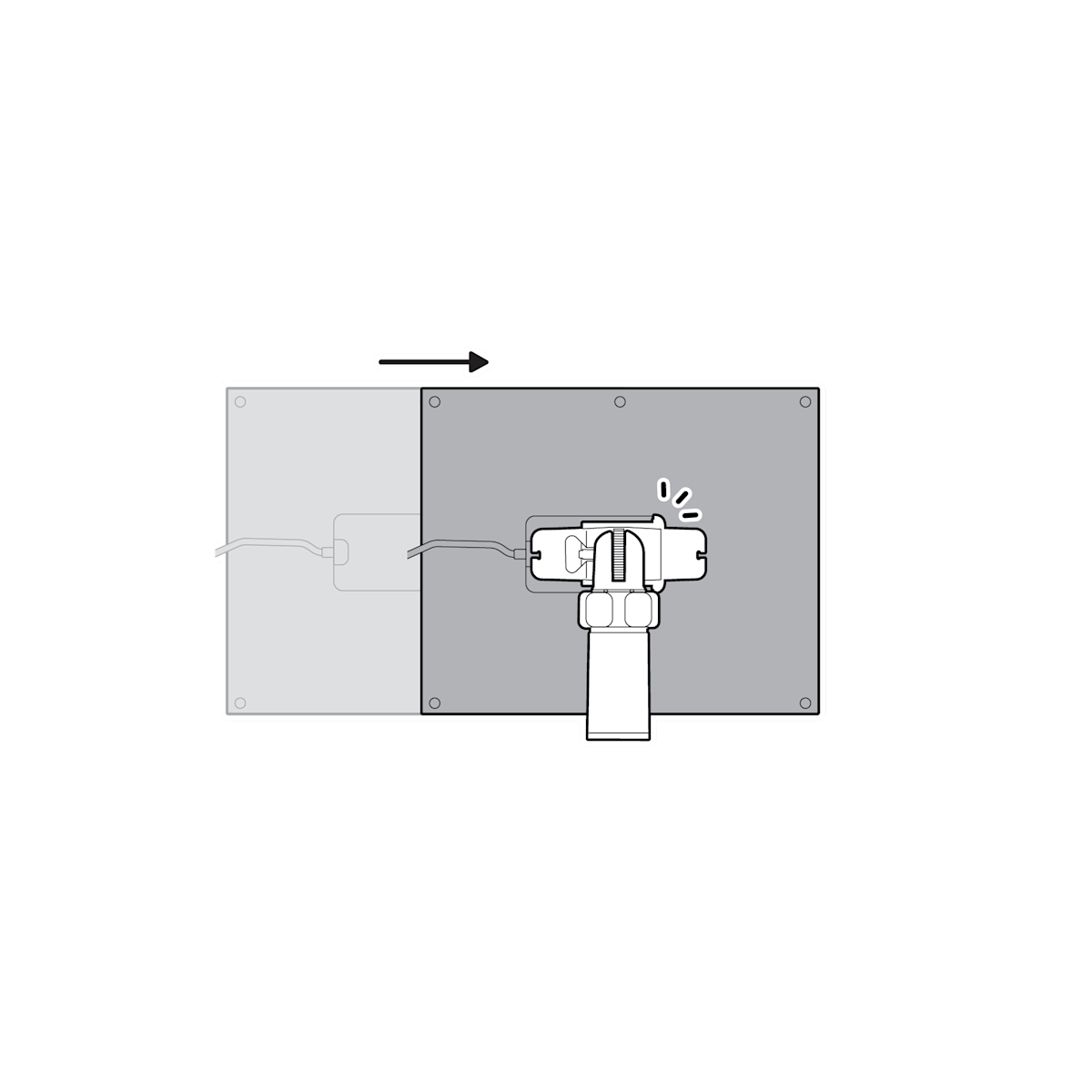

4. Fare scorrere il pannello solare sul braccio di montaggio, assicurandosi che sia fissato saldamente.

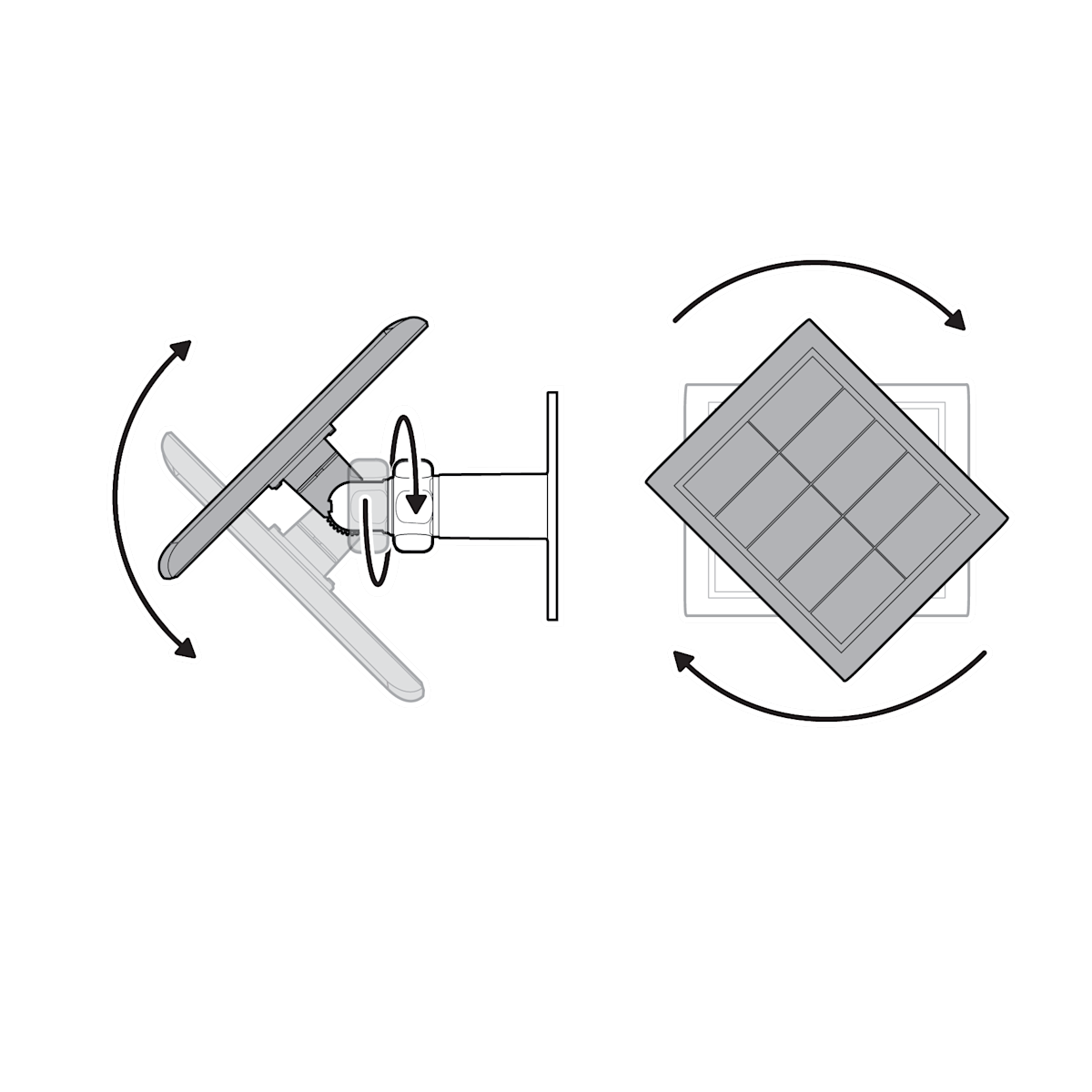

5. Allentare l’anello per regolare la posizione del pannello solare, quindi serrare per bloccarlo in posizione.

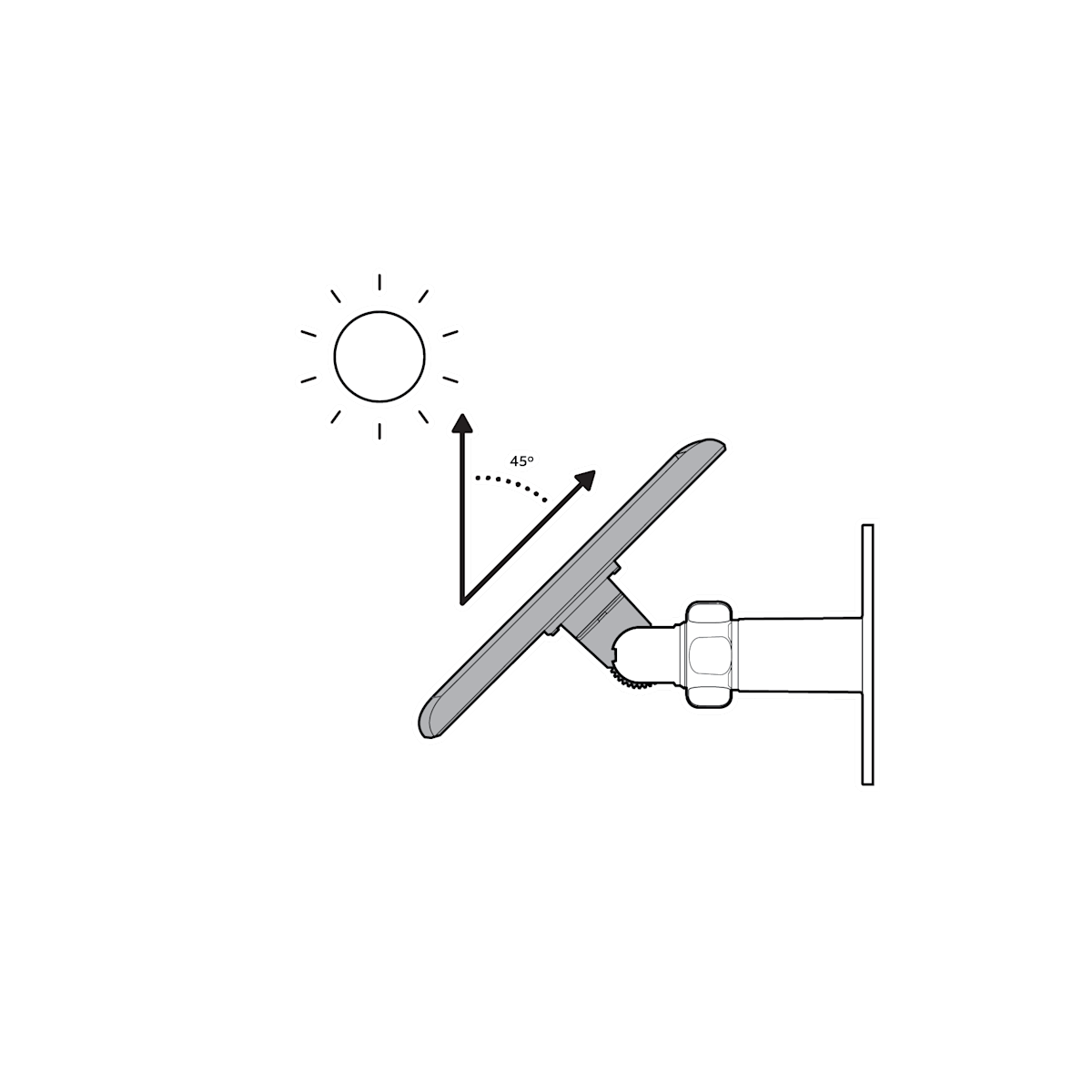

NOTA: per risultati ottimali, il pannello solare deve essere rivolto verso il sole a un angolo di 45°.

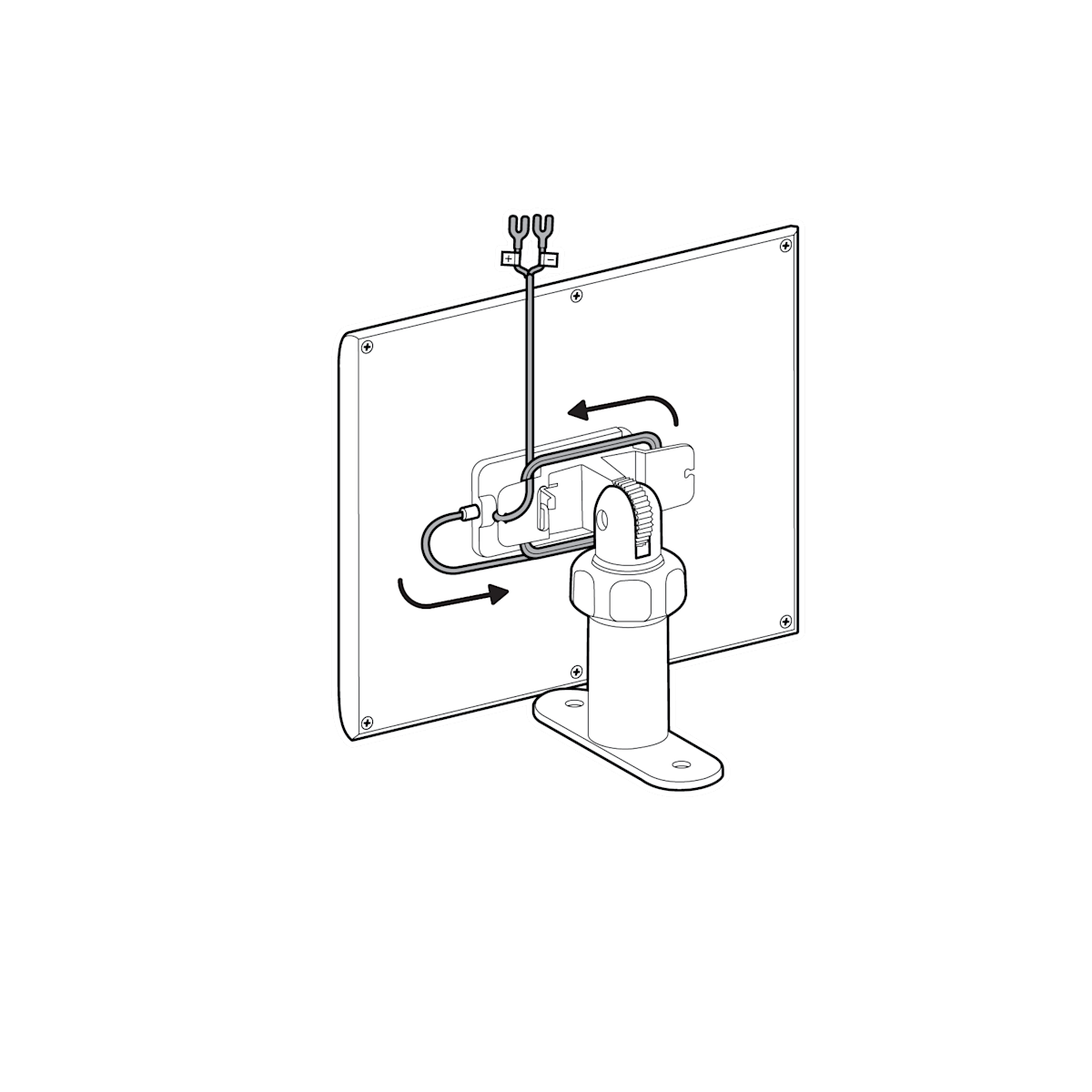

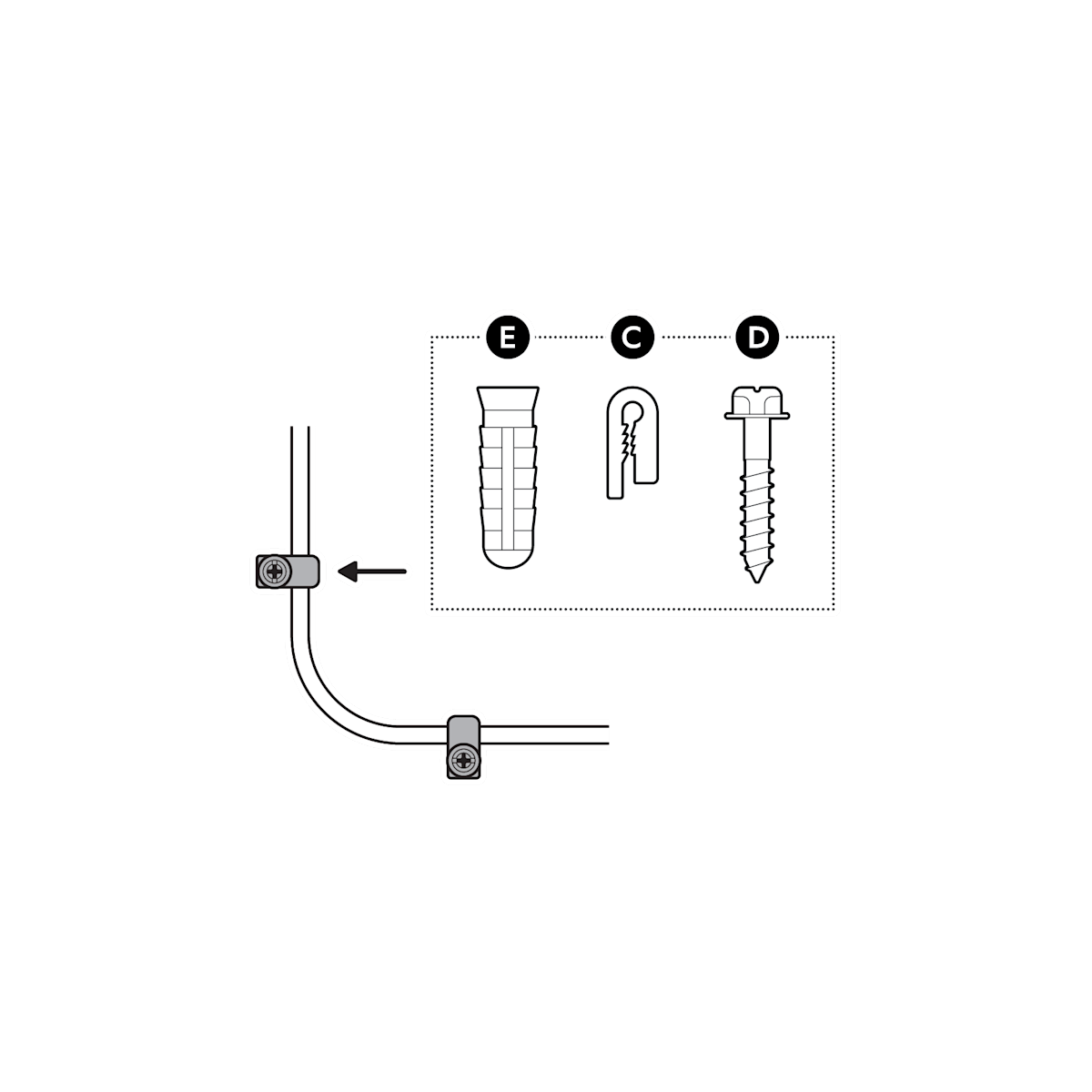

6. Avvolgere il cavo di alimentazione attorno al supporto per cavo e agganciarlo a uno dei fermi del cavo, lasciando una lunghezza sufficiente per raggiungere il Battery Video Doorbell.

Installazione del videocitofono

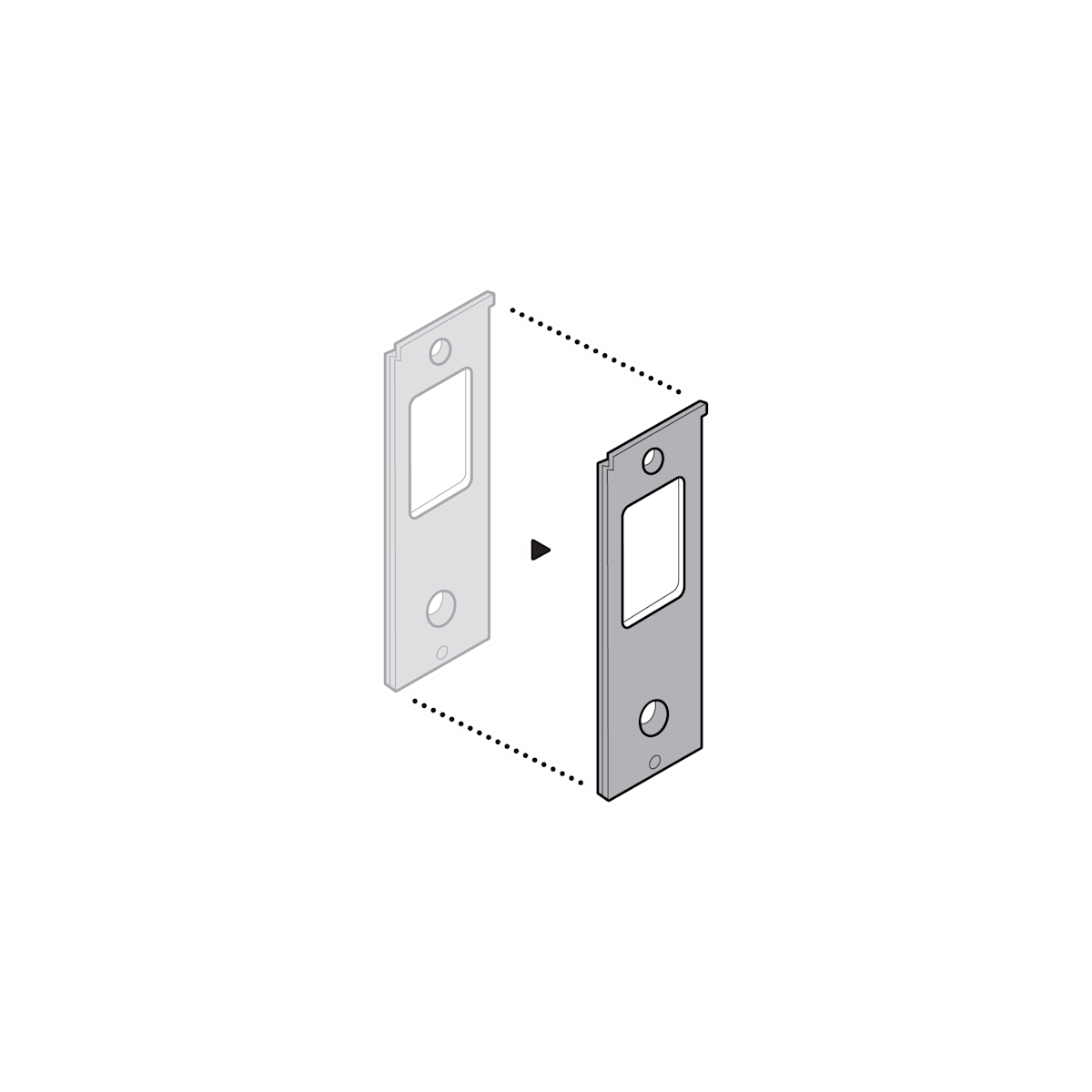

1. Se in precedenza è già stato montato un videocitofono, rimuovere la staffa per il montaggio.

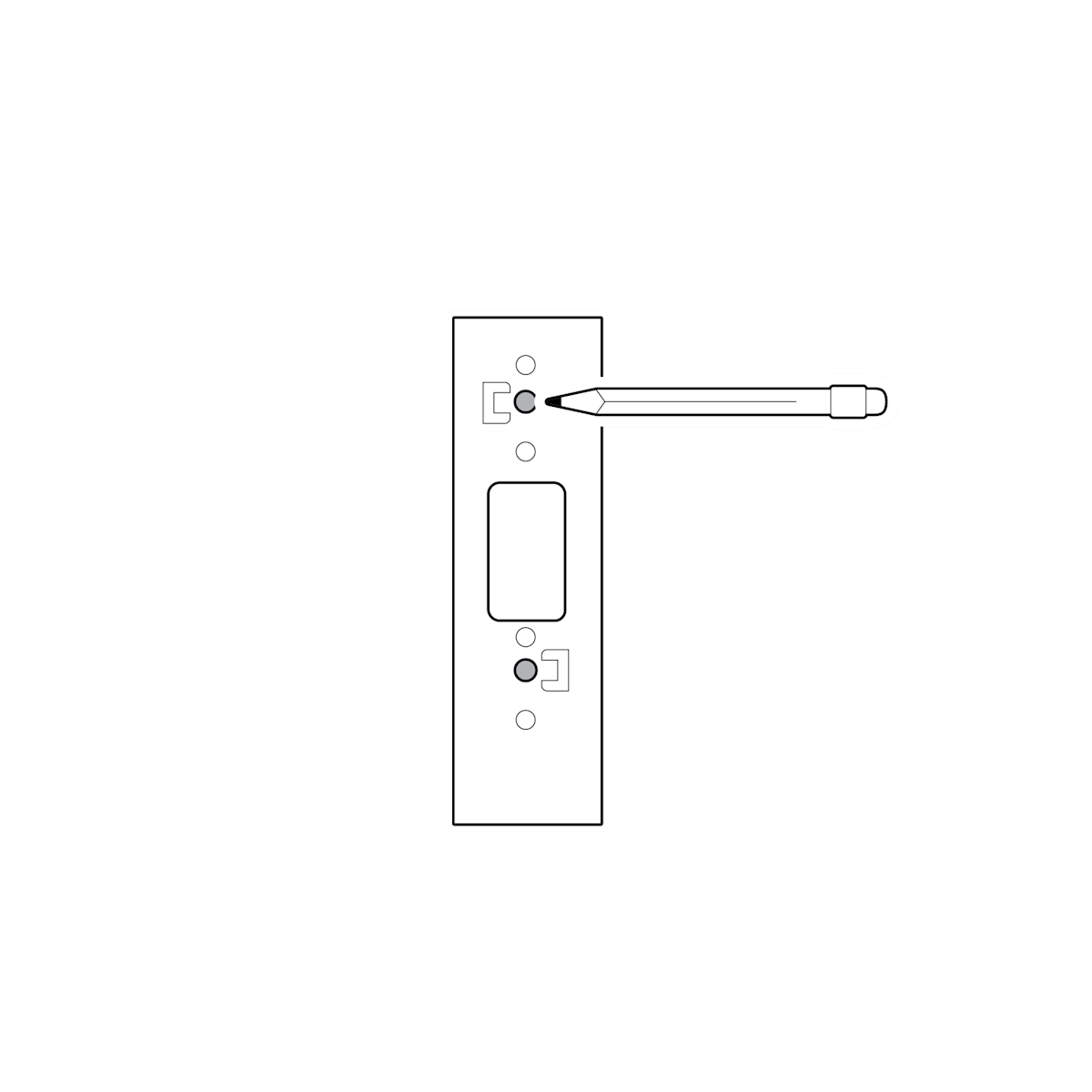

2a. Usare il distanziatore per videocitofono incluso per contrassegnare i fori delle viti sulla parete.

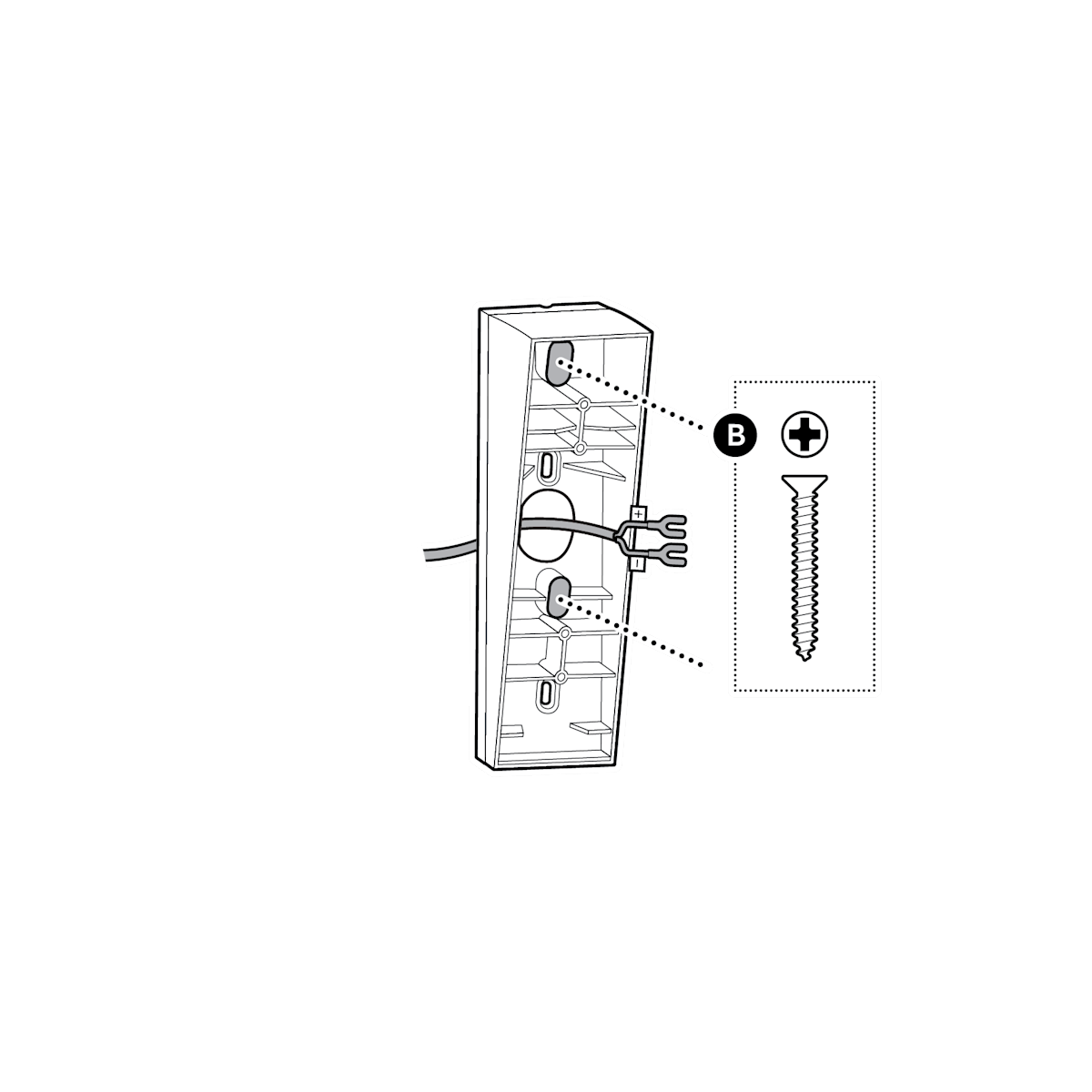

2b. (Opzionale) Se si utilizza un kit con cunei o un kit per installazione angolare, installare il kit in questione con le viti incluse e fare passare il cavo di alimentazione attraverso il foro centrale.

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 6 mm per praticare i fori per i tasselli inclusi.

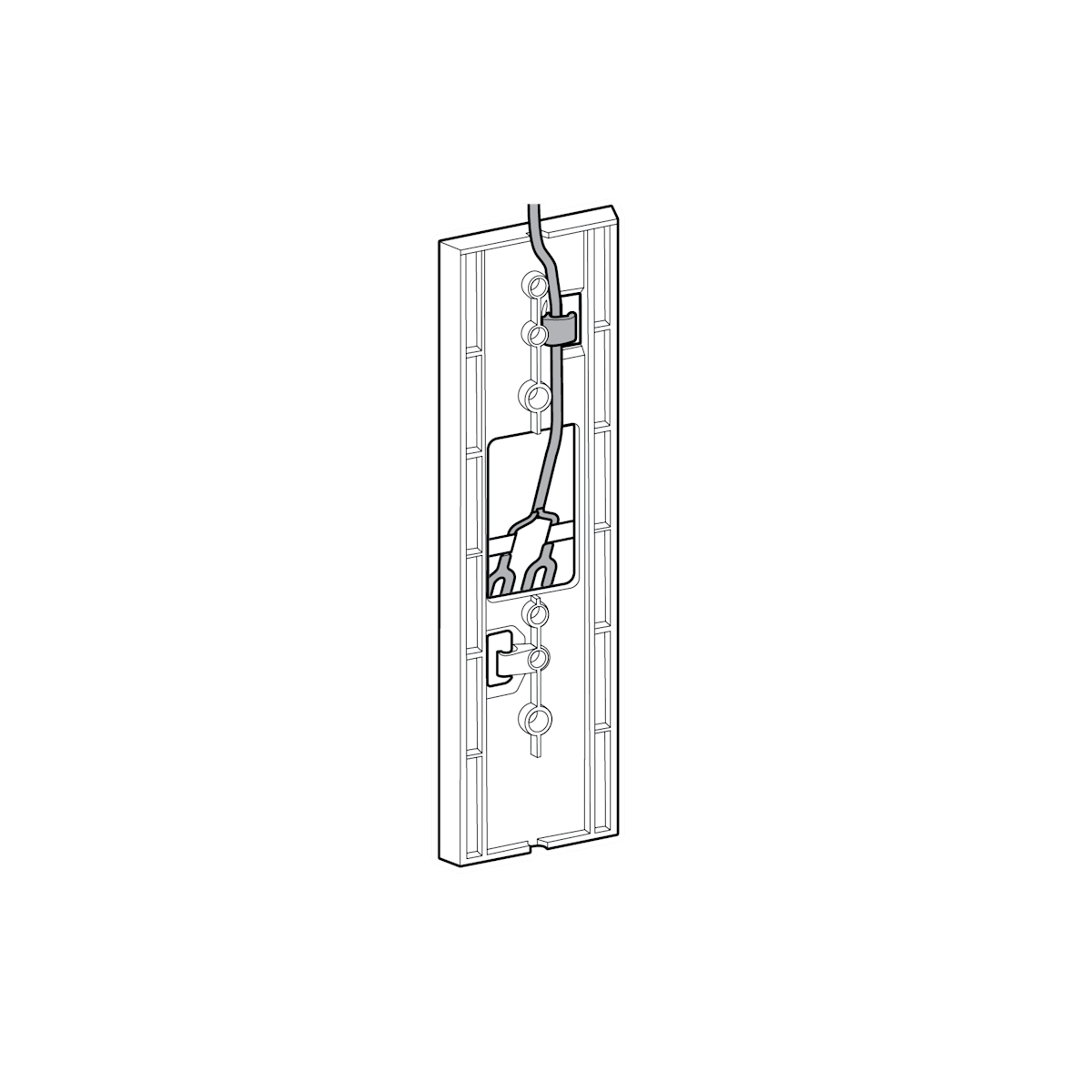

3. Fare passare il cavo di alimentazione attraverso il distanziatore del citofono, quindi fissarlo in posizione con le clip sul retro.

NOTA: assicurarsi che il cavo possa raggiungere il videocitofono prima di fissarlo.

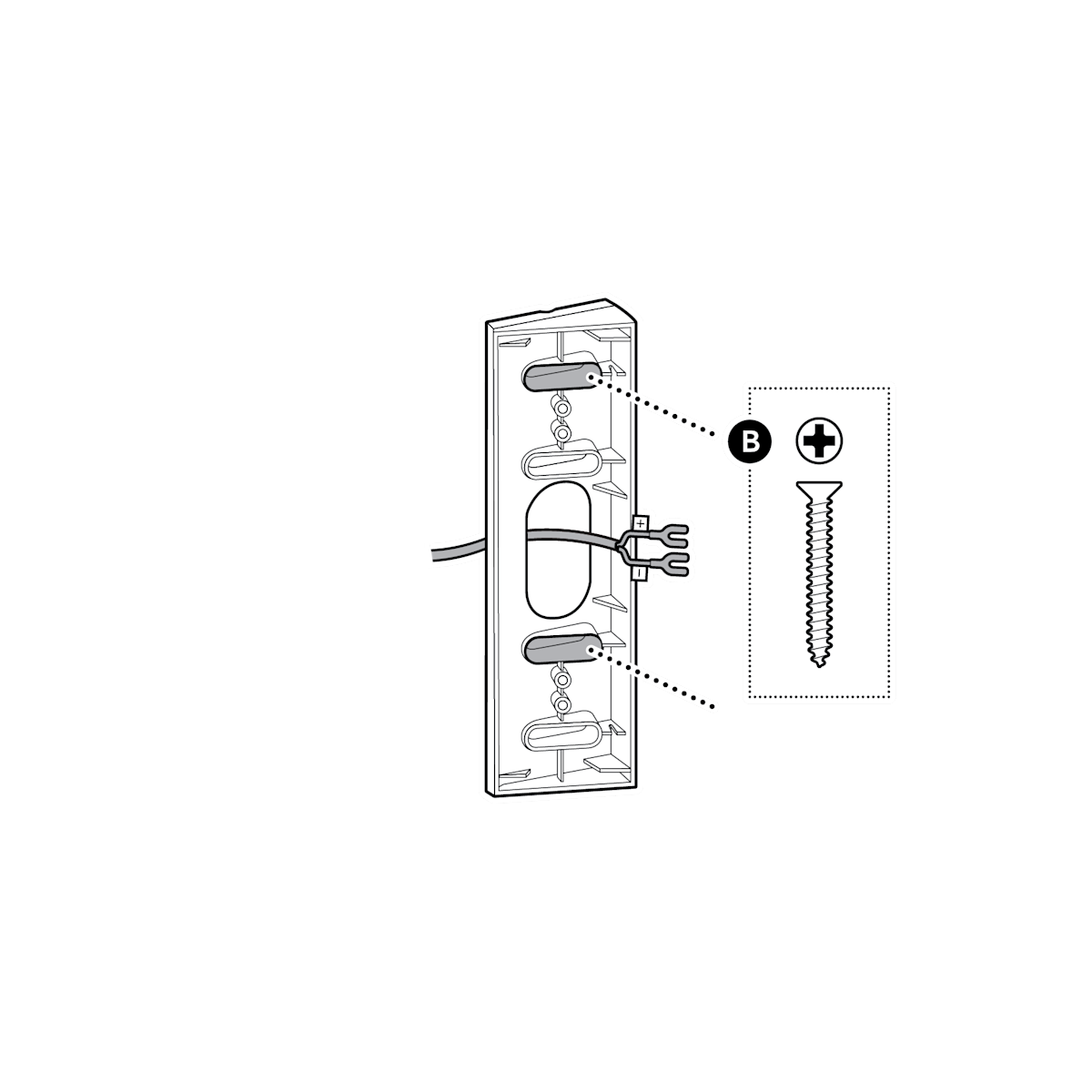

4. Installare il distanziatore del citofono con le viti incluse.

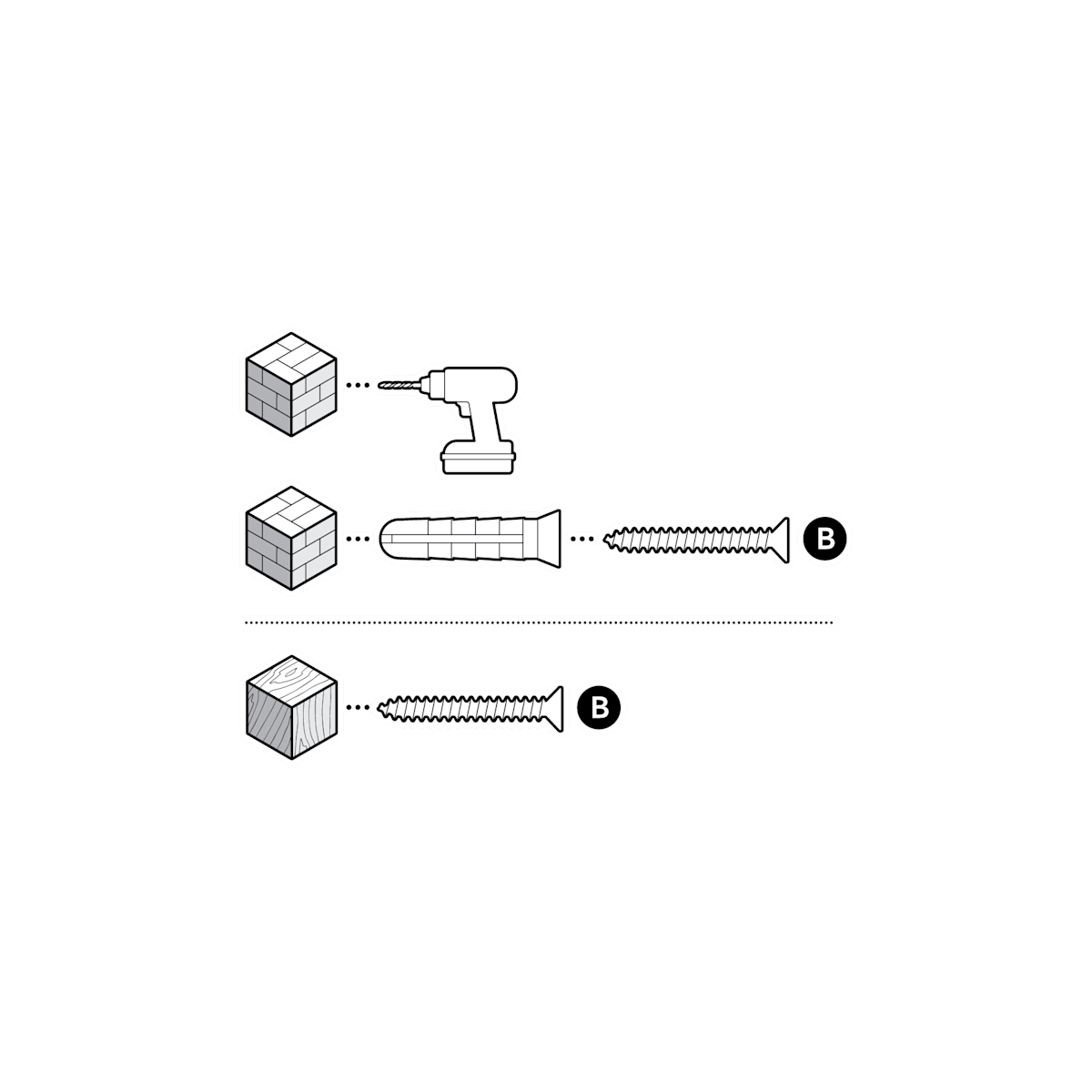

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 6 mm per praticare i fori per i tasselli inclusi.

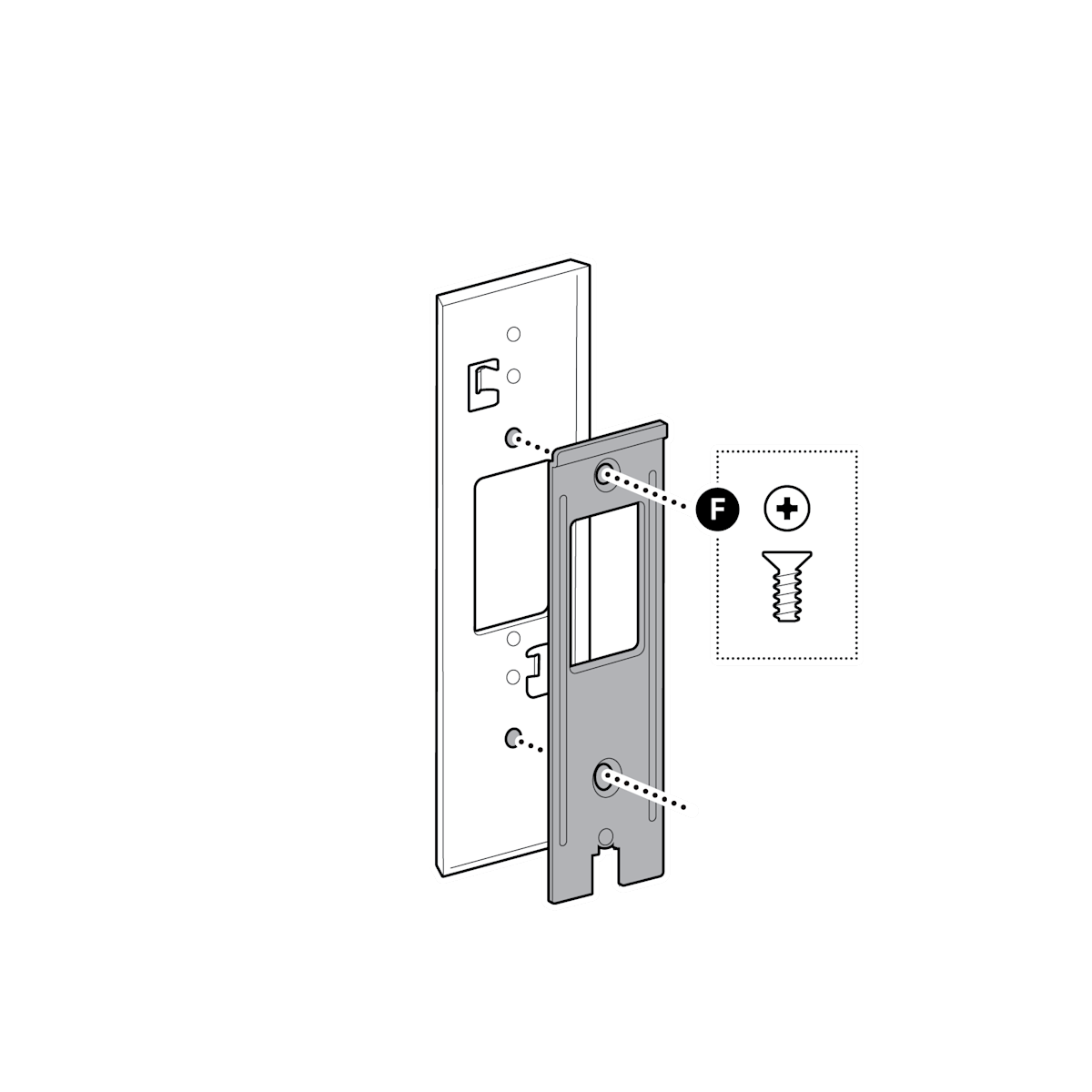

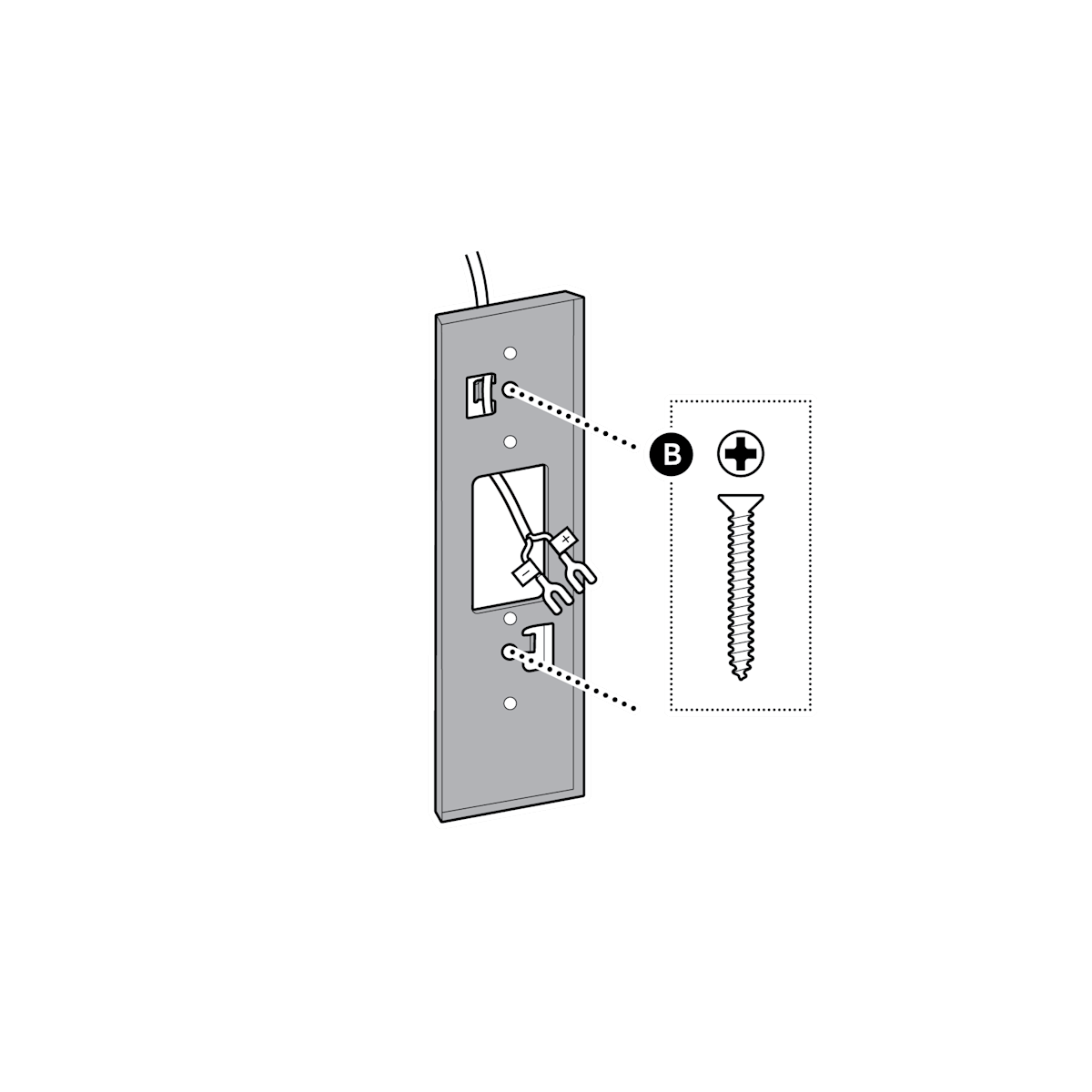

5. Installare la staffa di montaggio del citofono.

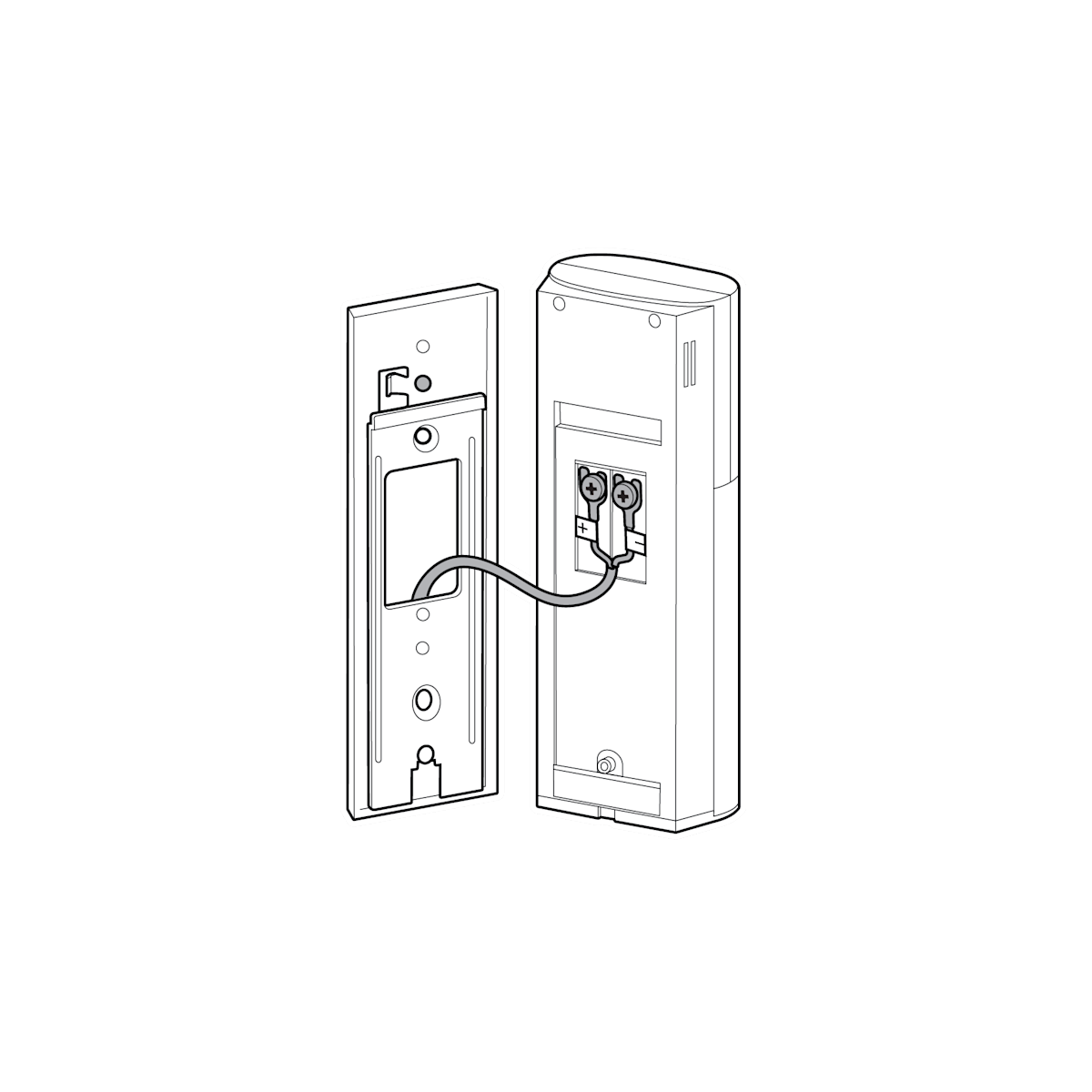

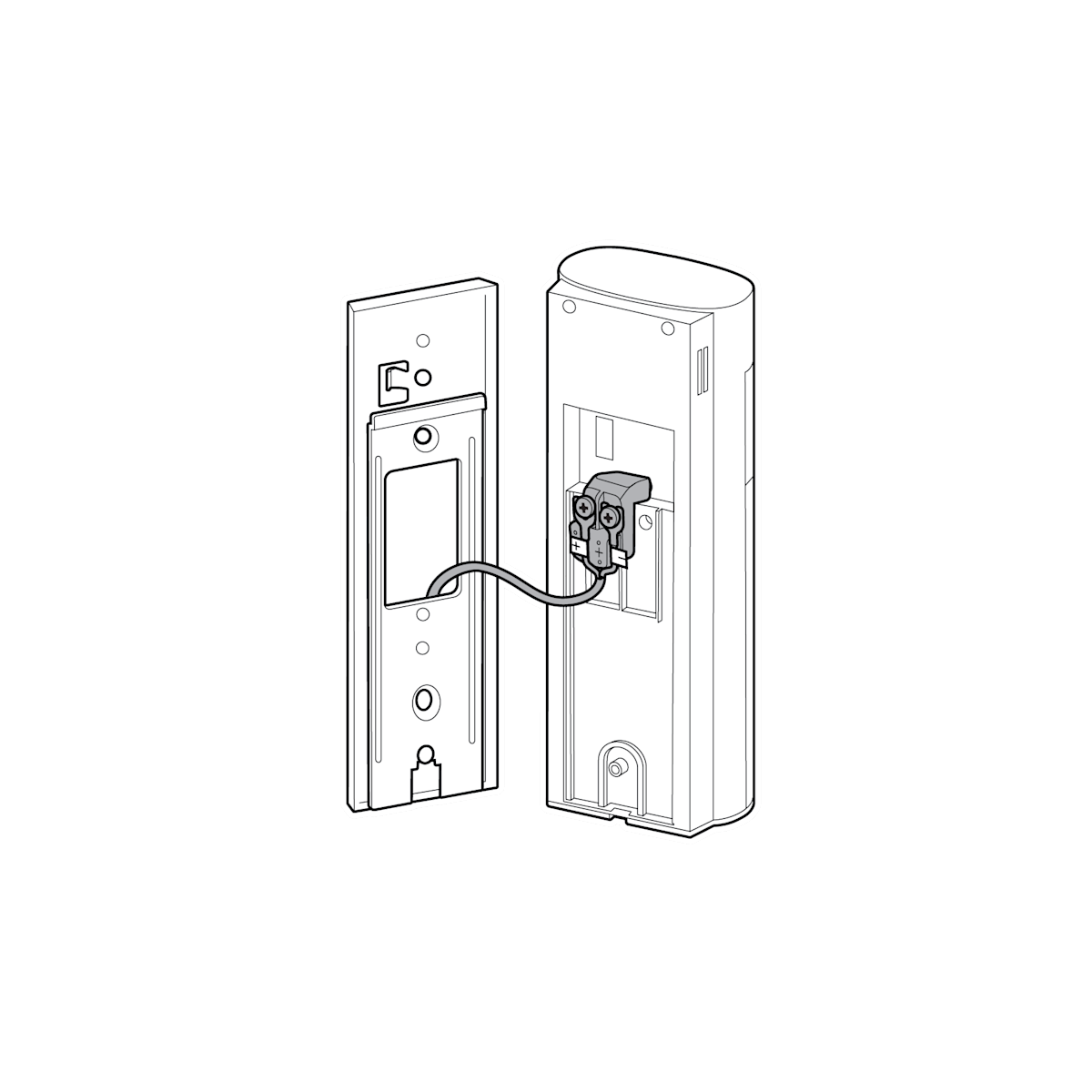

6. Collegare il connettore USB-C sul retro del videocitofono, assicurandosi che sia inserito completamente. Se il videocitofono non dispone di una porta USB-C, rimuovere l’adattatore USB-C per accedere al connettore a forcella. Quindi, fissarlo ai terminali del filo del videocitofono allentando e serrando le viti.

NOTA: il Battery Video Doorbell (2ª gen.) può essere ricaricato solo tramite la porta USB-C utilizzando l’energia solare. Collegare il caricatore a energia solare per i videocitofoni a batteria al connettore a forcella AC del Battery Video Doorbell (2ª generazione) può causare danni al dispositivo.

ATTENZIONE! Il connettore USB-C deve essere utilizzato solo con Battery Doorbell (2ª gen.). NON collegare a prese AC o a dispositivi o porte incompatibili. La mancata osservanza di questa precauzione potrebbe causare danni.

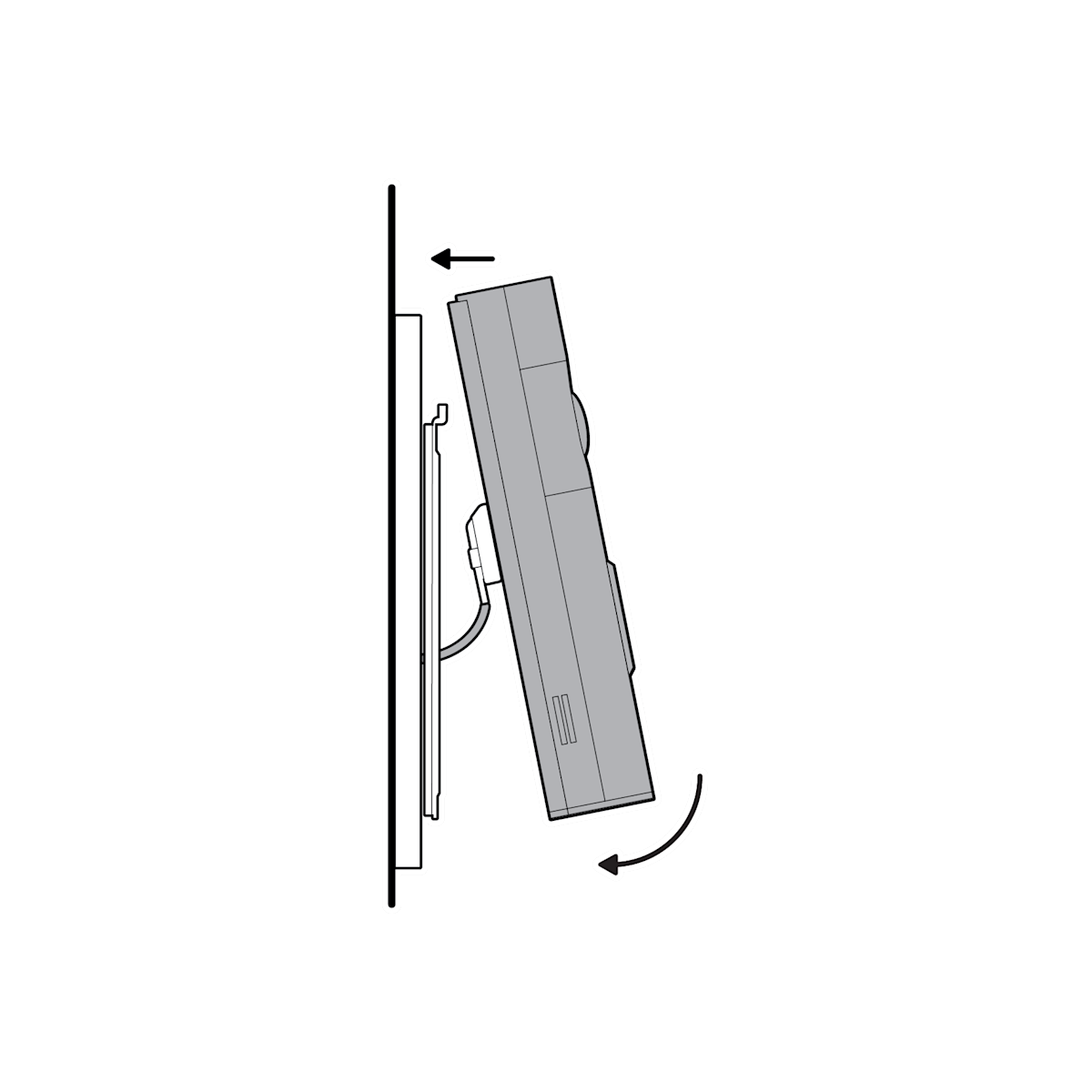

7. Montare il videocitofono agganciandolo alla staffa.

NOTA: riporre con cura il cavo USB-C o il cablaggio del campanello nella staffa per il montaggio, assicurandosi che tutto sia collegato saldamente.
