Installazione del Wired Video Doorbell Plus (2ª gen.)

Informazioni sulla sicurezza e conformità per Wired Video Doorbell Plus (2

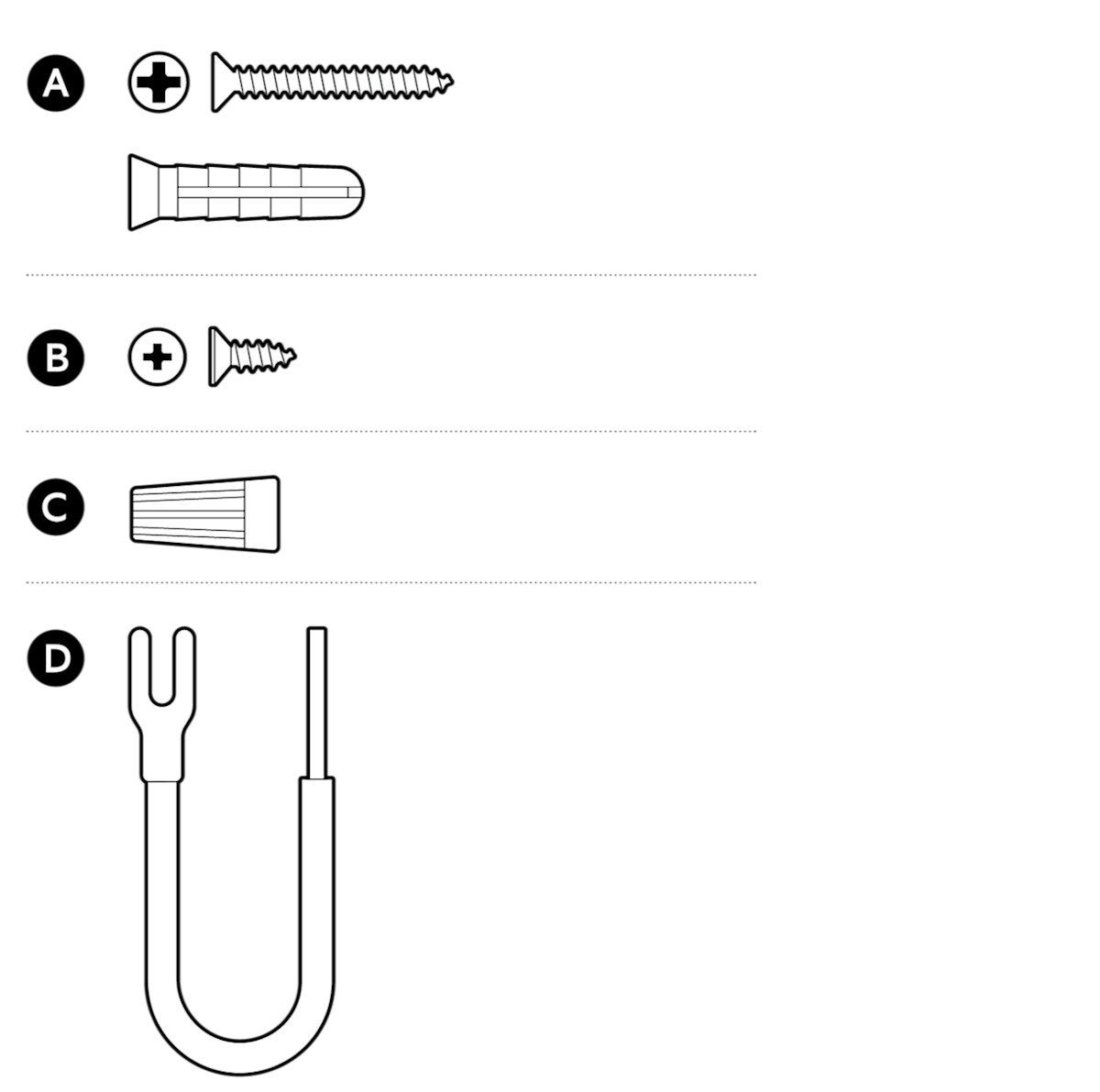

Materiale per l’installazione incluso

Strumento incluso

Strumento di rimozione

Strumenti richiesti

Cacciavite con punta a croce

Trapano con punta per muratura da 6 mm (facoltativo)

1. Scaricare l’app Ring.

2. Scansionare il codice QR.

3. Rimuovere l’involucro protettivo.

Installazione del videocitofono

1. Interrompere l’alimentazione dal quadro elettrico.

NOTA: in caso di dubbi sull’interruttore da disattivare, spegnere l’interruttore principale o contattare un elettricista.

ATTENZIONE! Durante il processo di installazione si maneggiano cavi elettrici. In caso di cablaggio danneggiato o non sicuro, o in caso di dubbi, disagio o inesperienza, consultare un elettricista autorizzato.

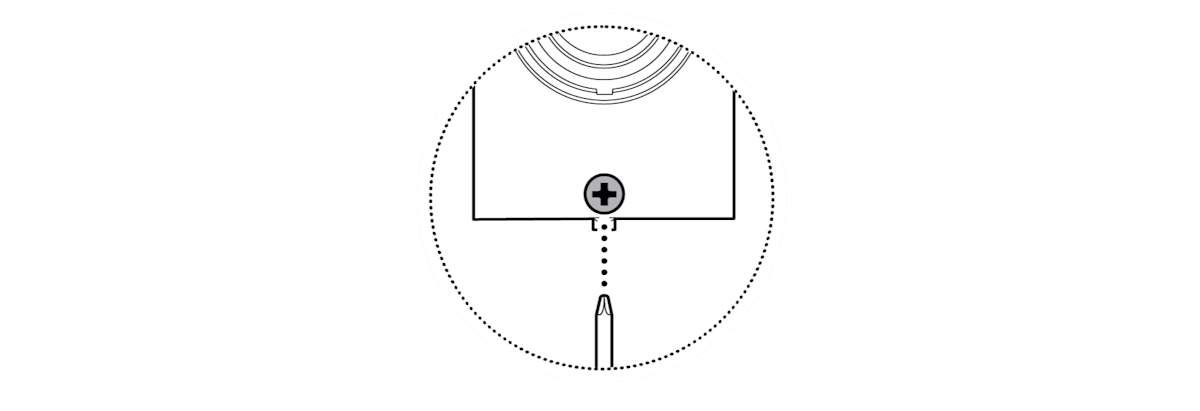

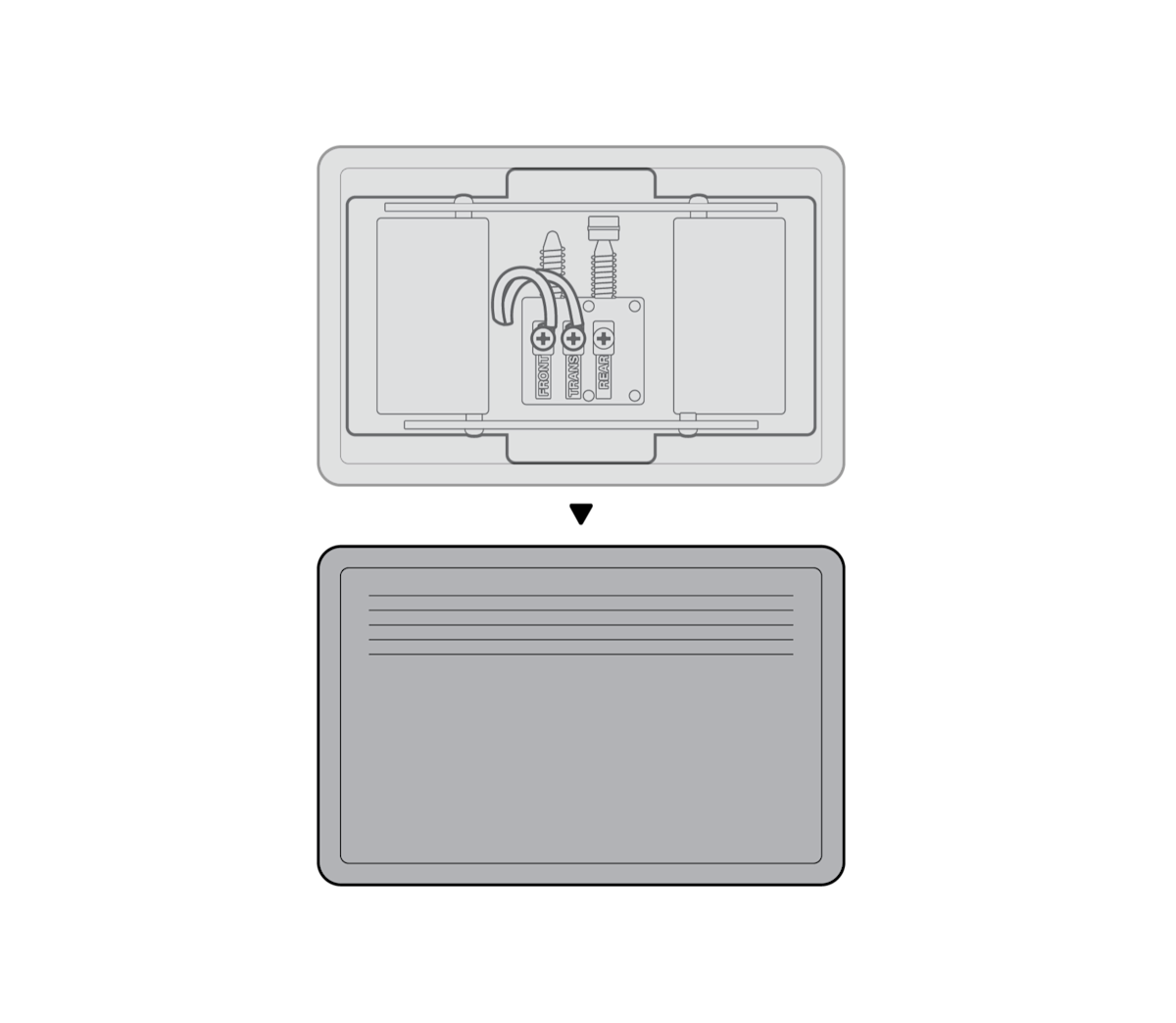

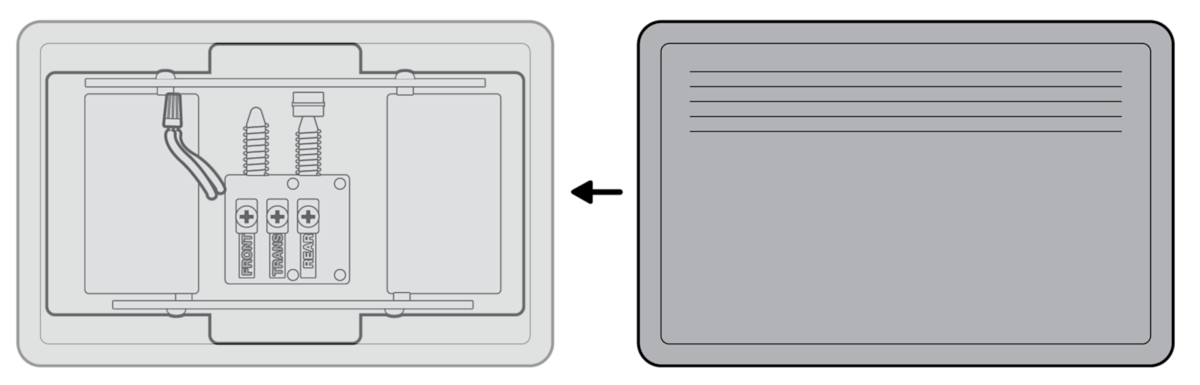

2. Rimuovere il coperchio del campanello del citofono.

3. Scollegare i fili collegati al campanello.

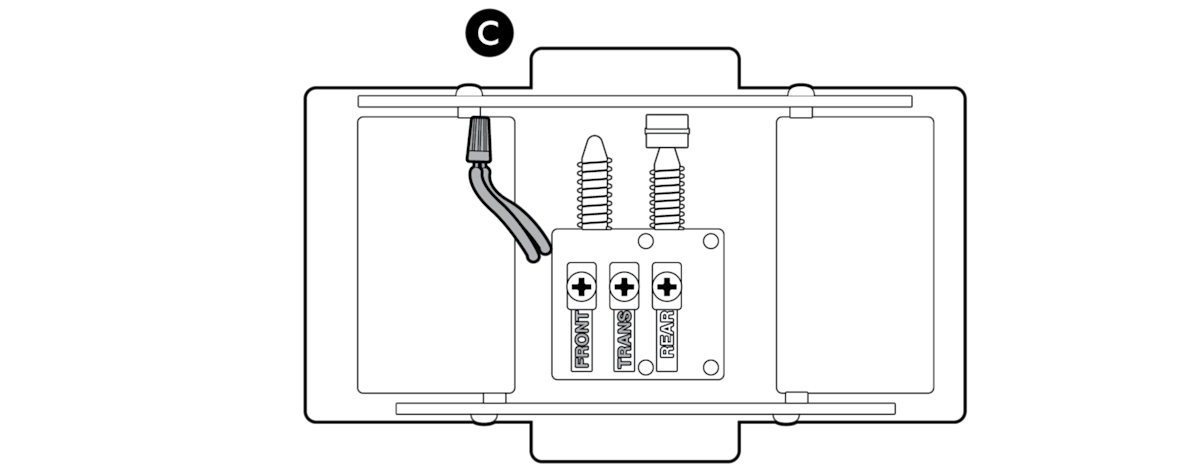

4. Utilizzare il dado per cavo incluso per collegare i fili tra loro.

5. Riposizionare il coperchio del campanello.

6. Individuare il trasformatore per citofono esistente.

7. Installare il trasformatore incluso.

(Facoltativo) Rimuovere il trasformatore dal suo alloggiamento.

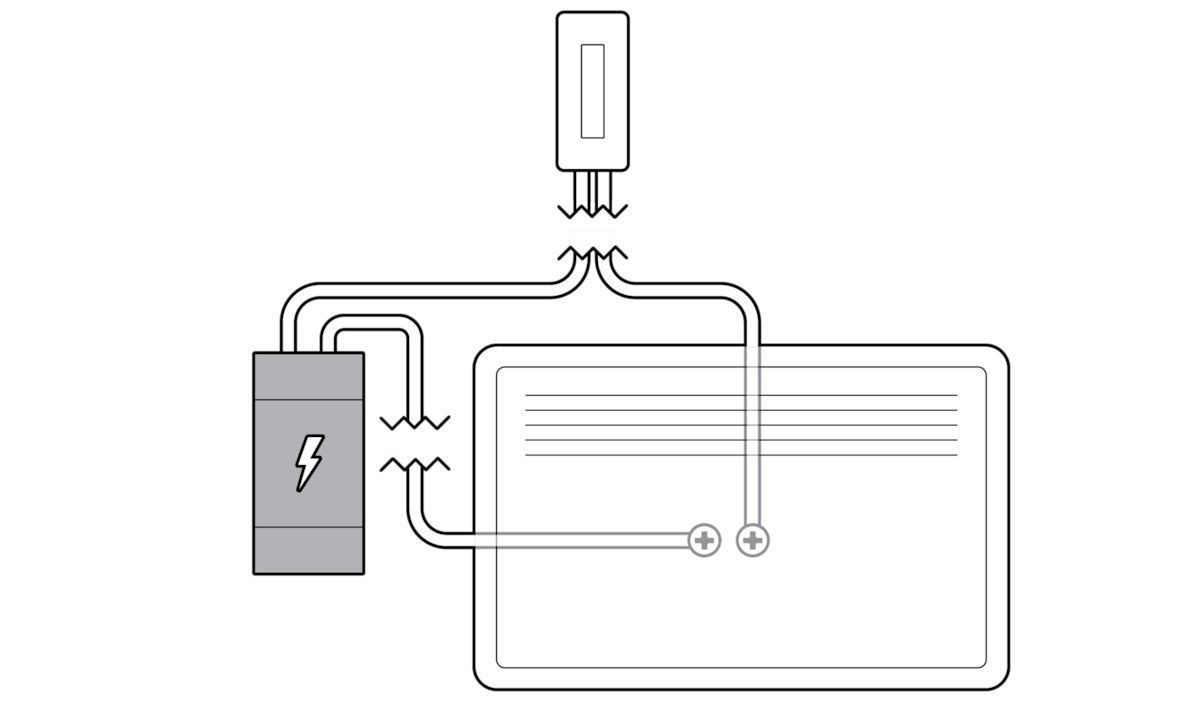

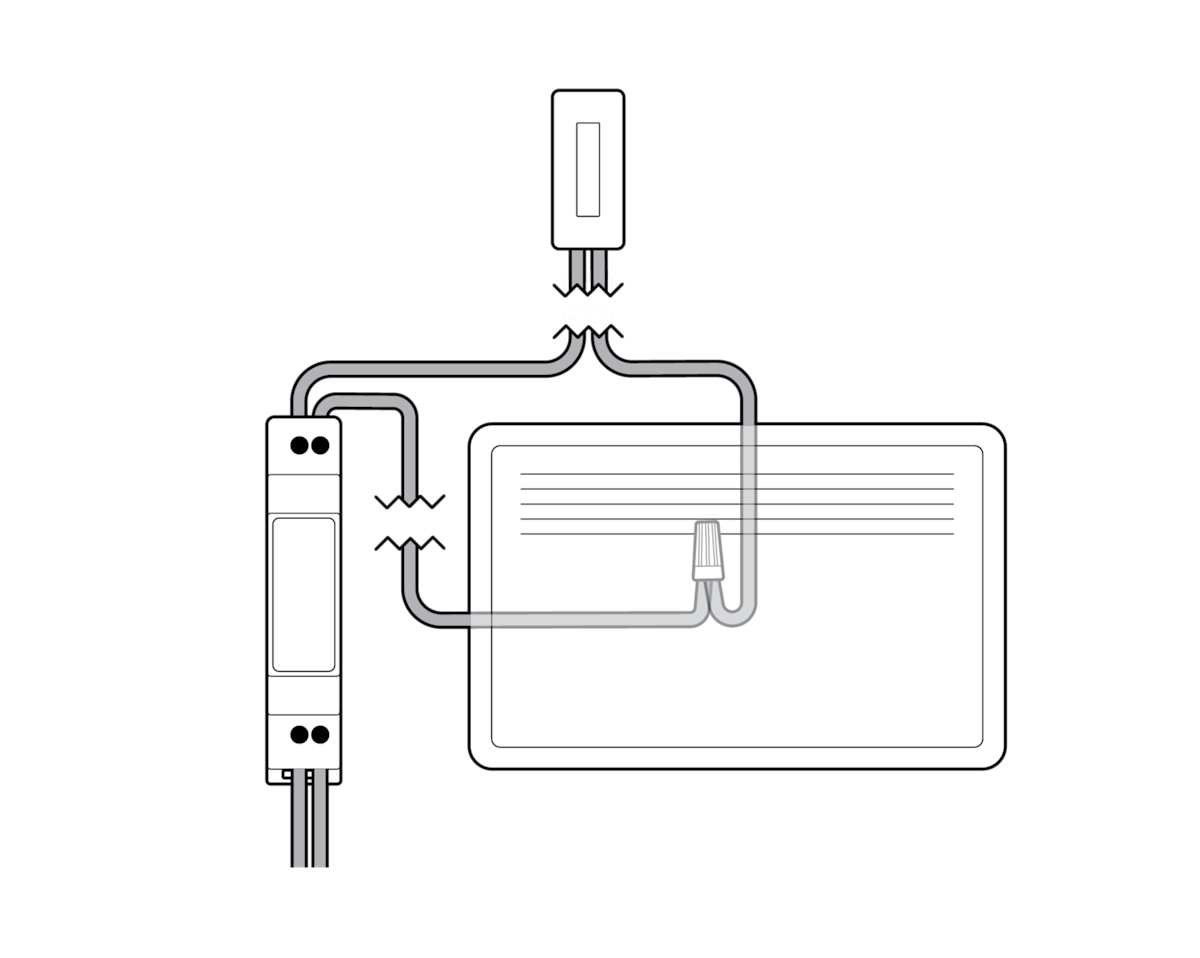

8. Collegare l’alimentazione ai terminali L e N nella parte inferiore e il citofono ai terminali positivo e negativo (i fili del citofono possono essere collegati a entrambi i terminali).

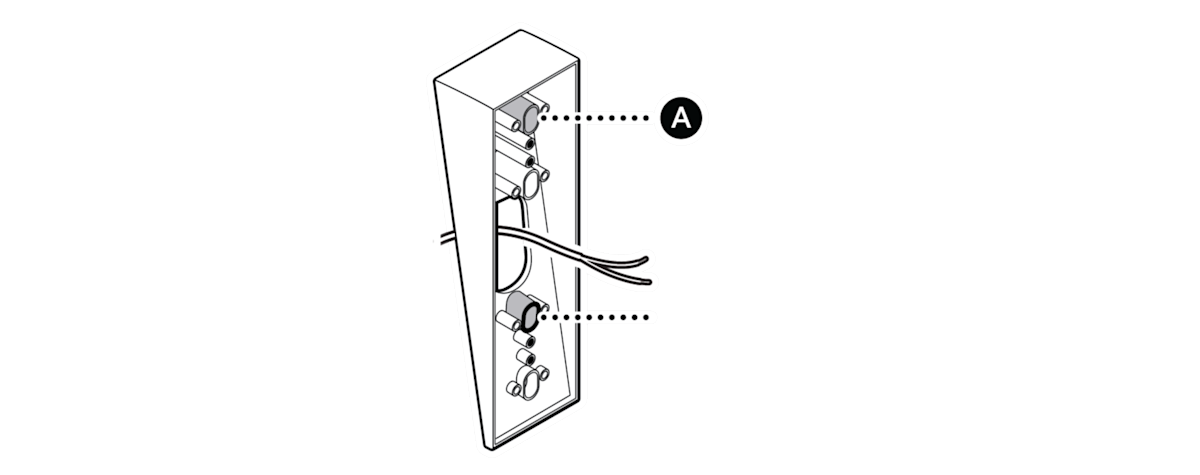

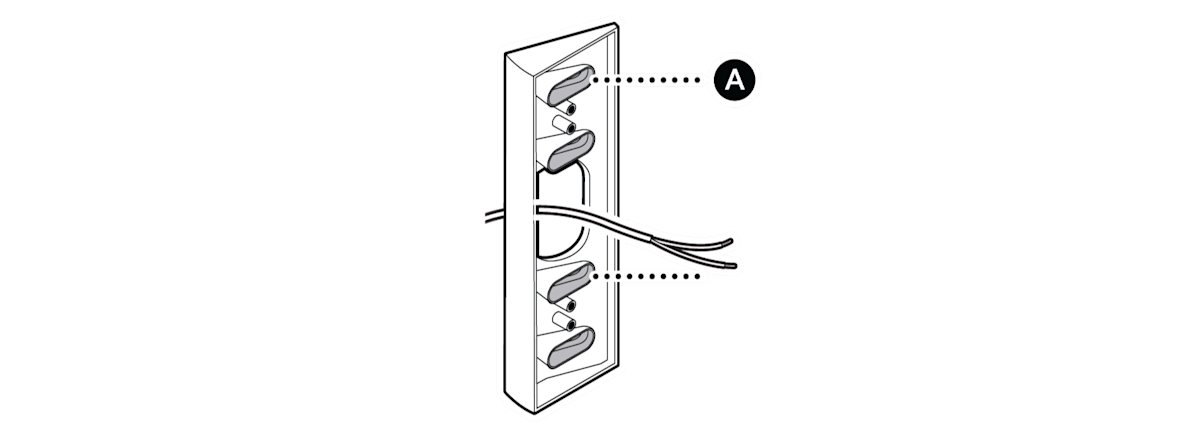

9. (Facoltativo) In caso di installazione ad angolo, installare il supporto angolare sopra i fili del videocitofono utilizzando i fori ovali grandi, assicurandosi che sia rivolto nella direzione di visualizzazione desiderata.

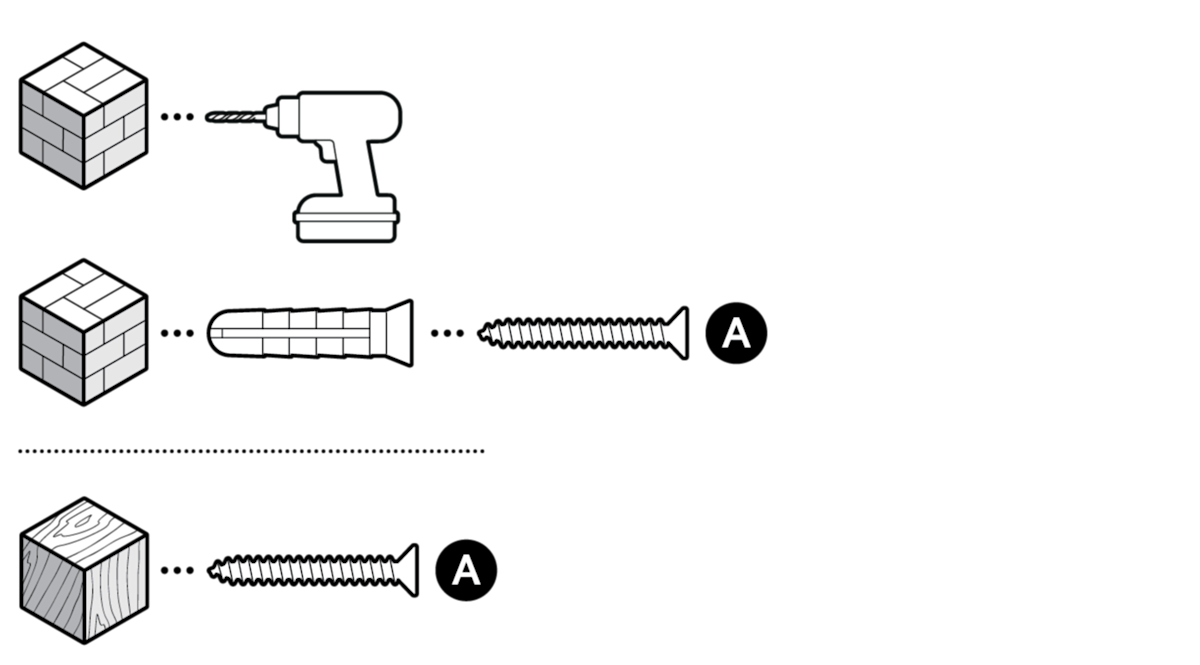

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 6 mm per praticare i fori per i tasselli inclusi.

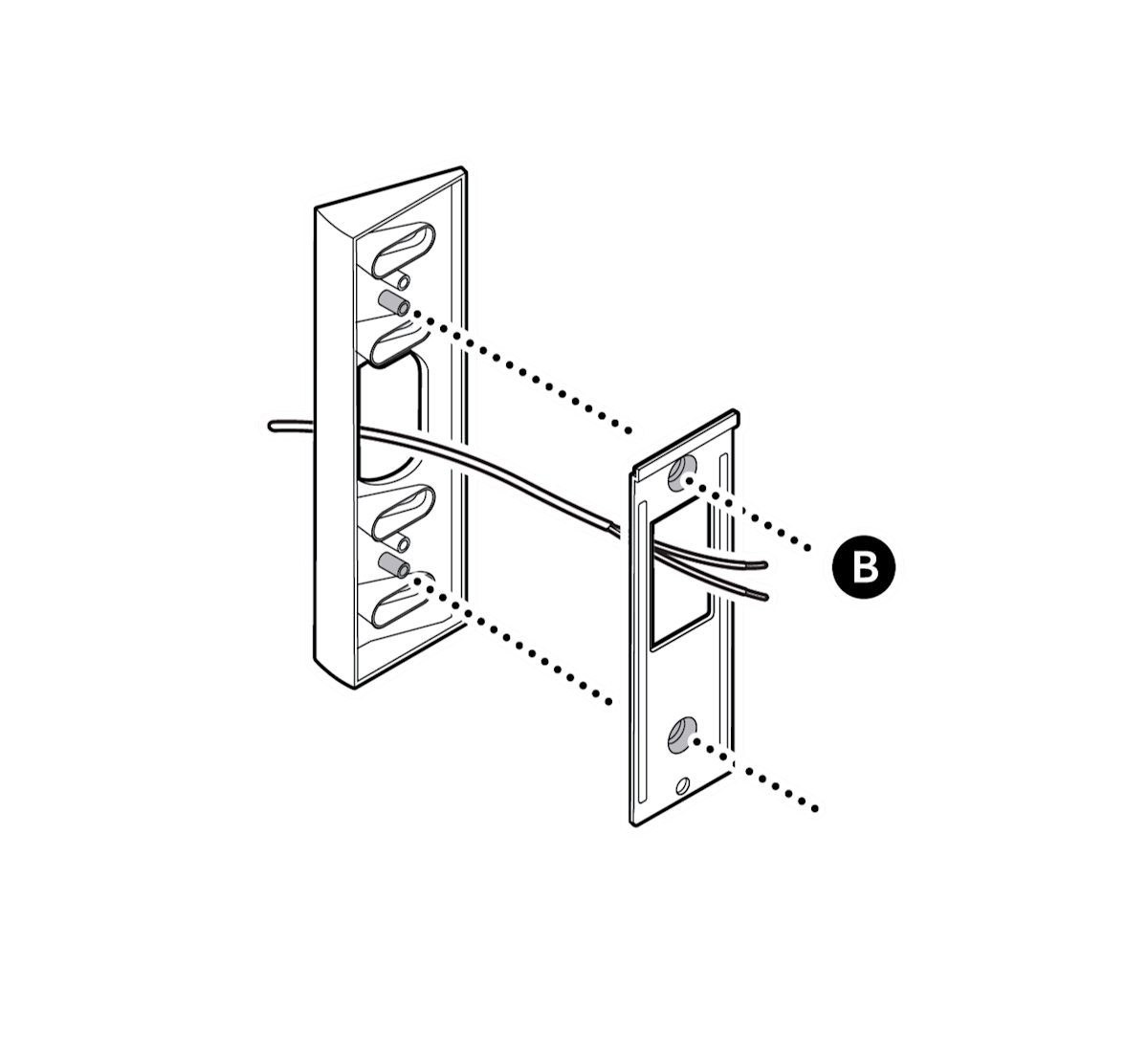

(Facoltativo) In caso di installazione con supporto a cuneo, installare il supporto sopra i fili del videocitofono utilizzando le viti incluse con il kit con cunei, assicurandosi che sia rivolto verso il basso.

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 6 mm per praticare i fori per i tasselli inclusi.

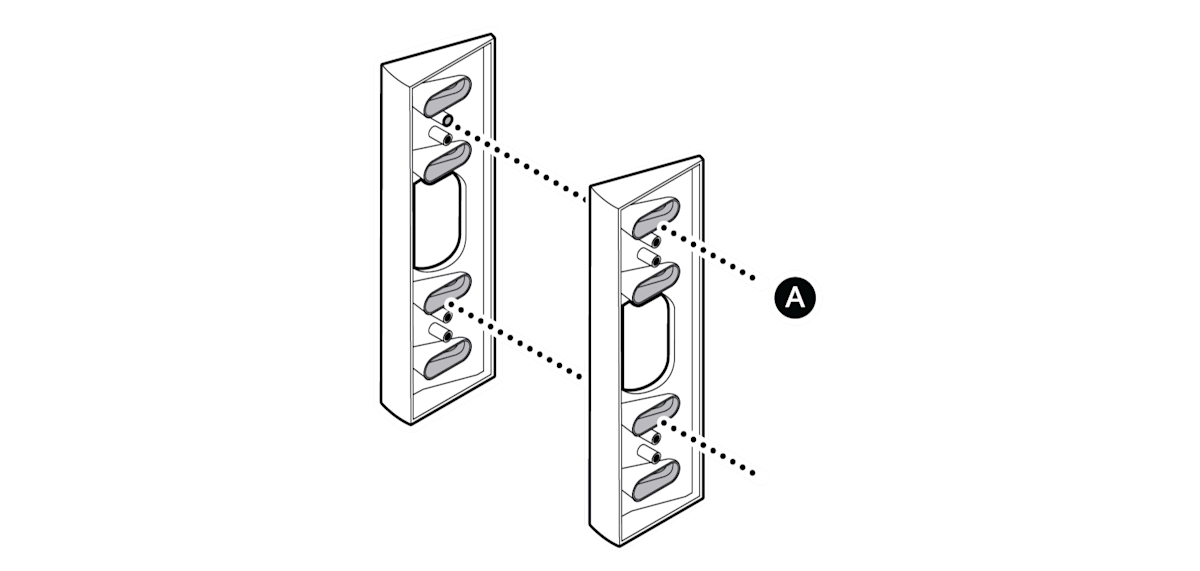

10. (Facoltativo) Se si installano più supporti a cuneo o ad angolo, inserire le viti attraverso entrambi i supporti per tenerli uniti.

11. Installare la staffa per il montaggio sul supporto o direttamente sopra il cablaggio del videocitofono con le viti incluse.

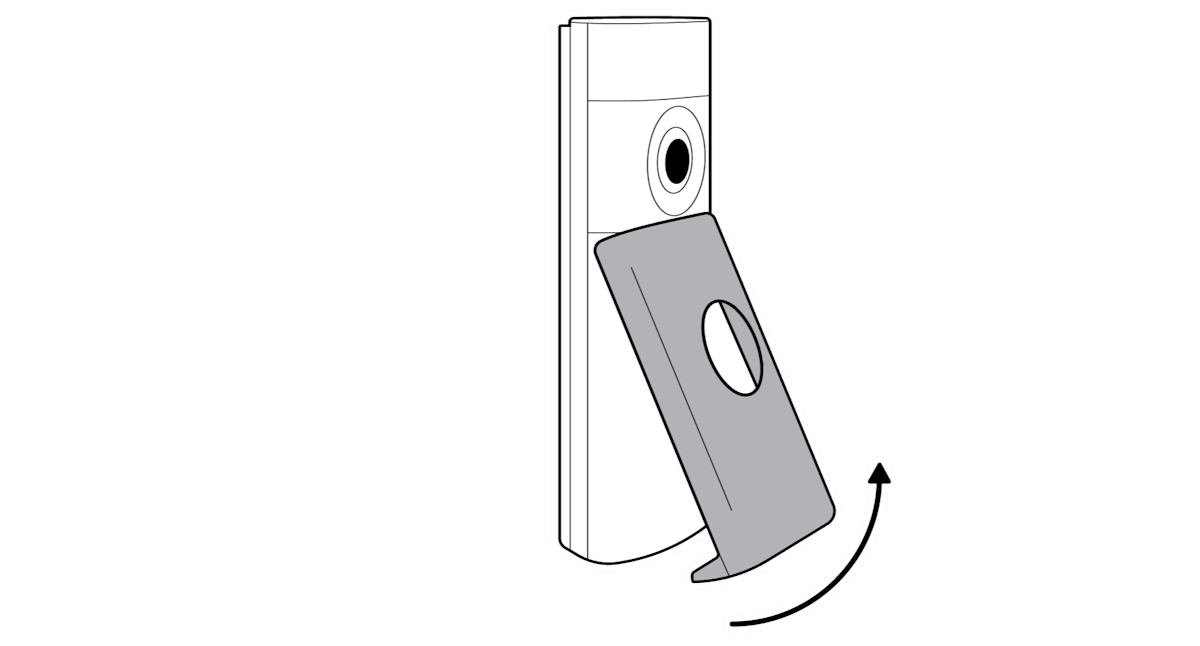

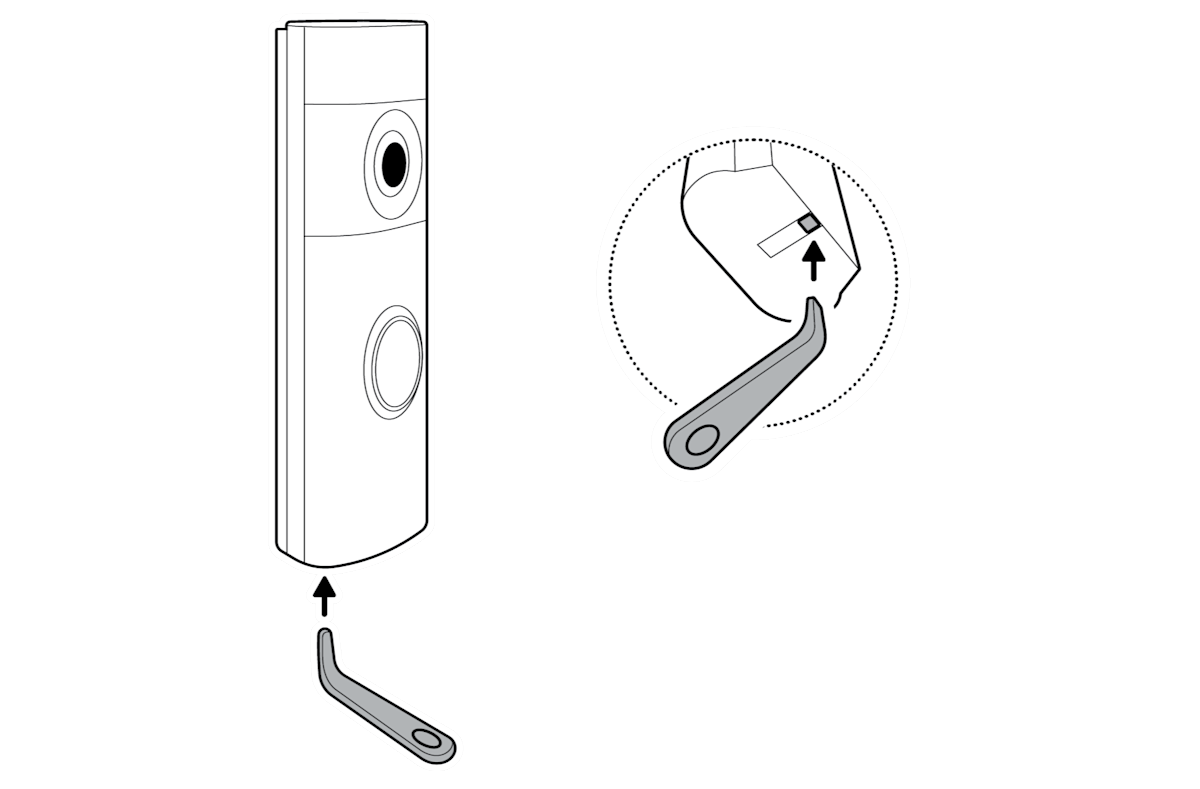

12. Rimuovere la mascherina del videocitofono inserendo lo strumento di rimozione nella fessura sul fondo del videocitofono.

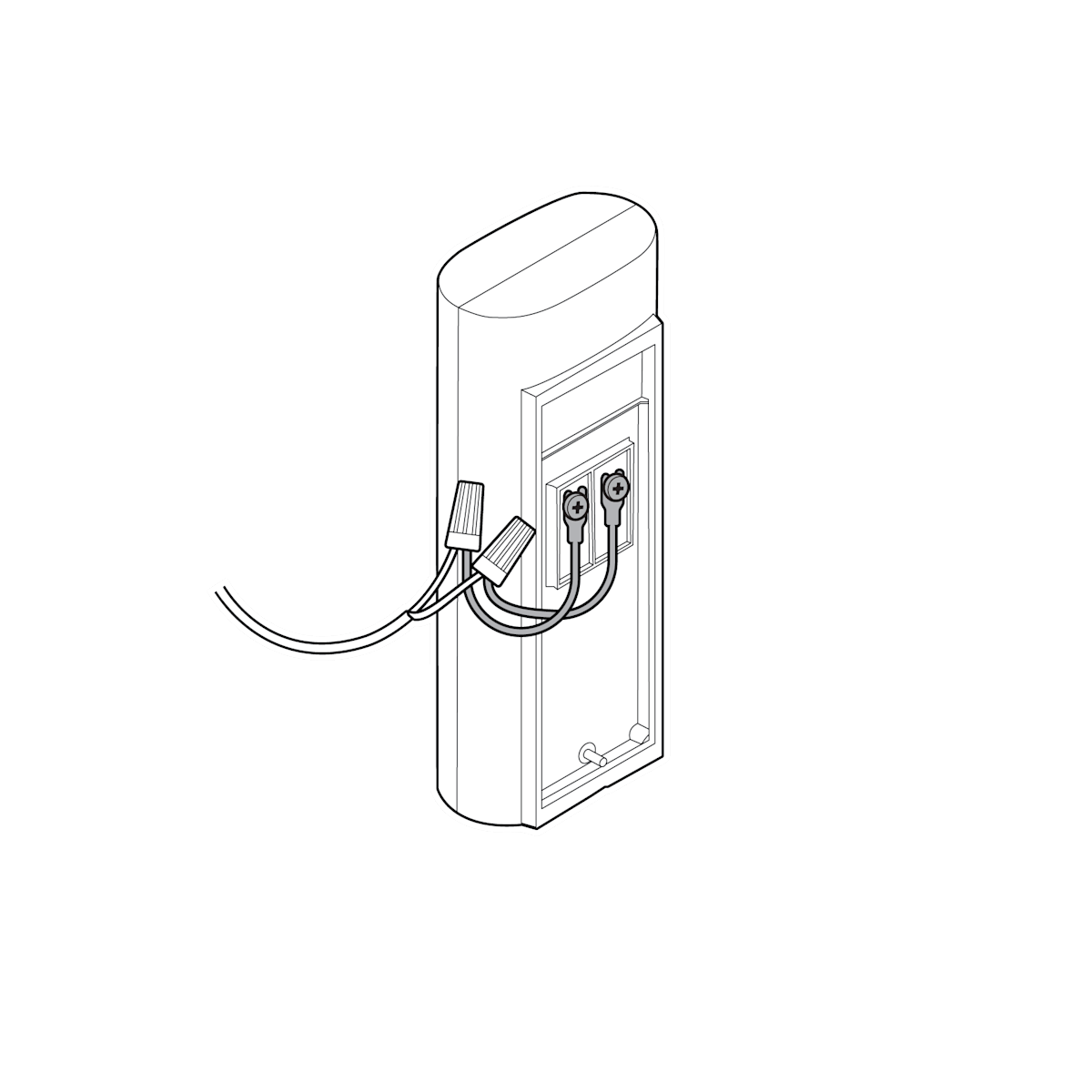

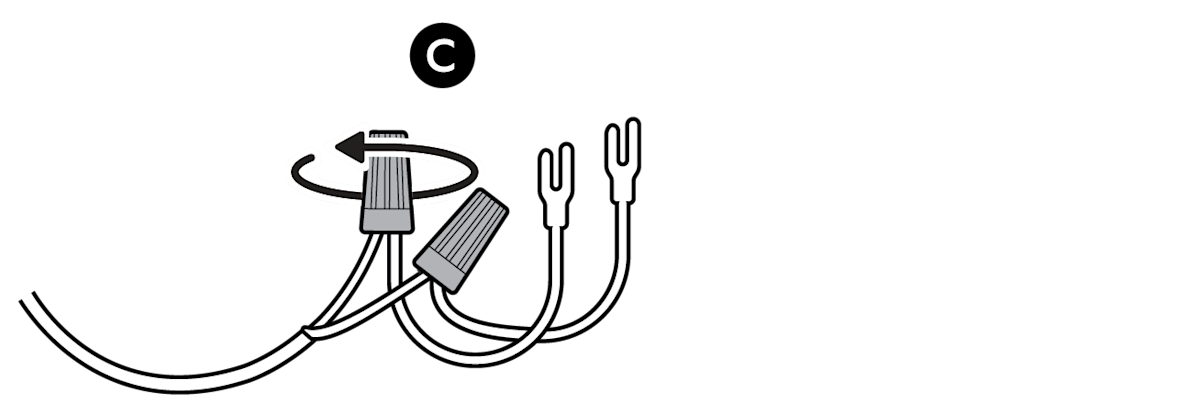

13. Fissare i connettori a forcella forniti al cablaggio del videocitofono utilizzando i dadi per cavi.

14. Collegare i connettori a forcella ai terminali dei fili del videocitofono.

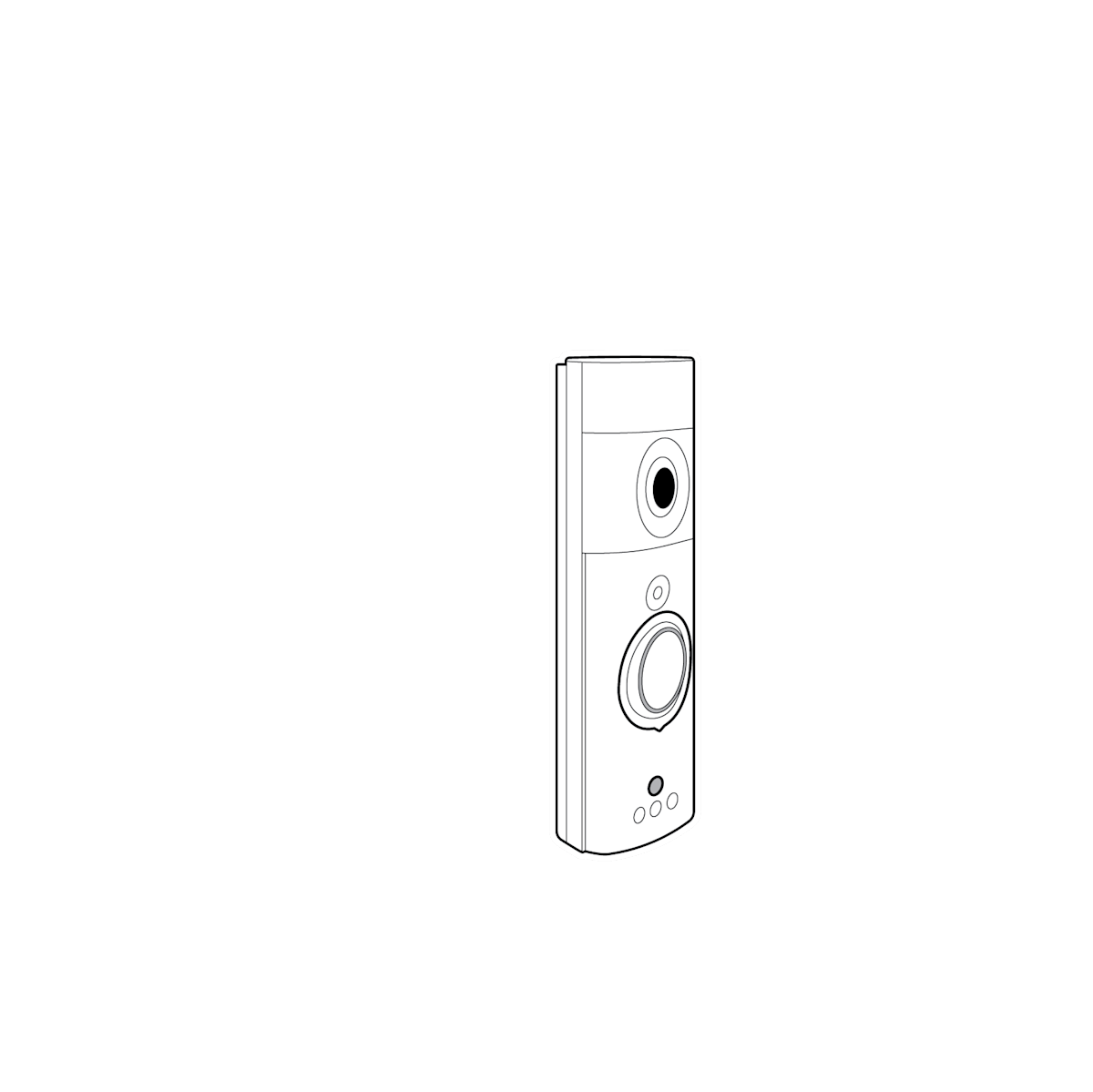

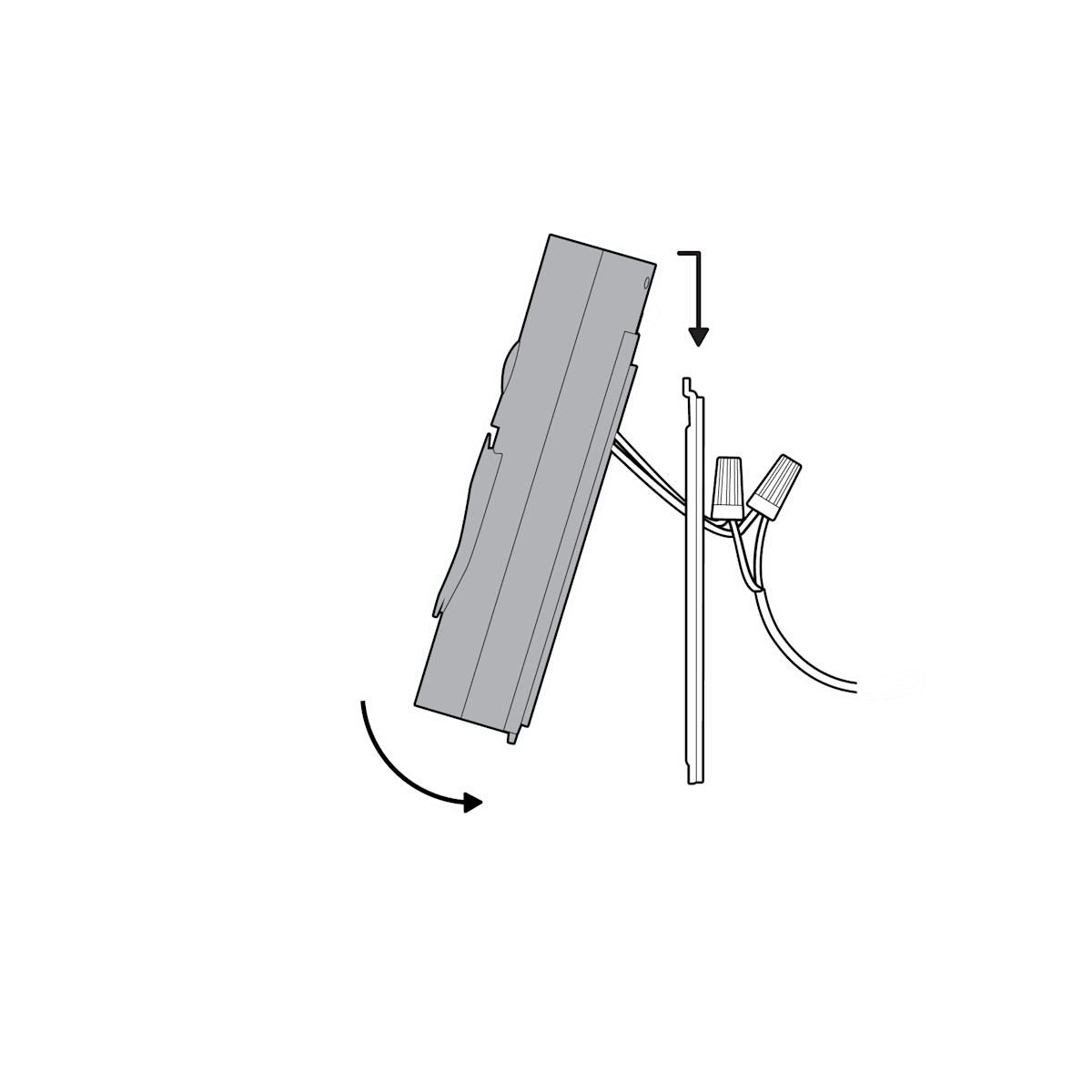

15. Montare il videocitofono agganciandolo alla staffa e spingendolo verso il basso.

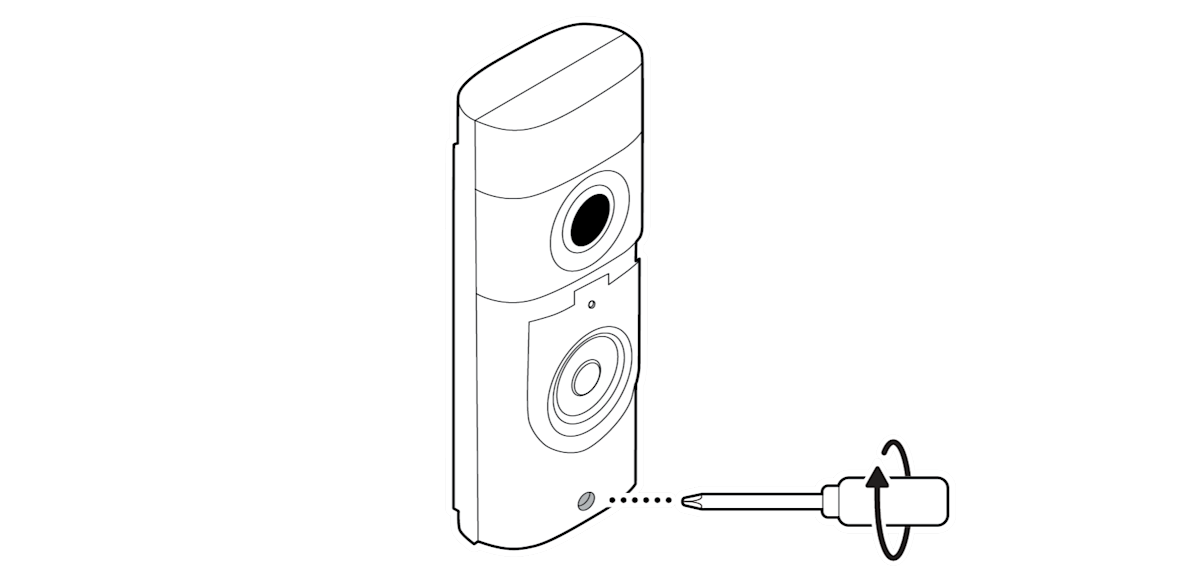

16. Serrare la vite di sicurezza.

17. Ripristinare la corrente sul quadro elettrico.

18. Suonare il videocitofono per verificare che sia collegato correttamente.

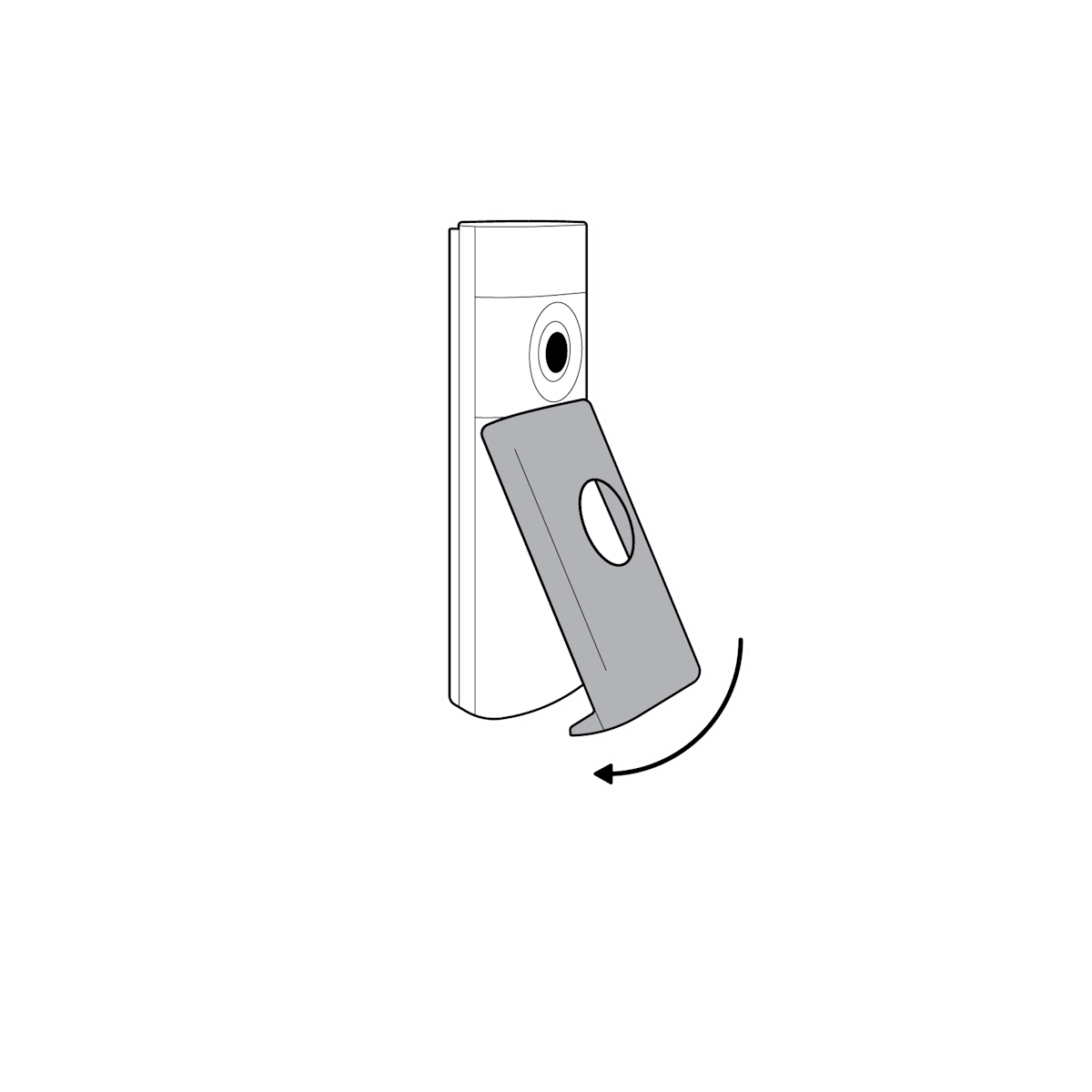

19. Ricollocare la mascherina.
