Installation de votre kit d'adaptation de sonnette

Informations de sécurité et de conformité pour le kit d'adaptation de sonnette

Obtenez des instructions d'installation étape par étape de votre kit d'adaptation de sonnette.

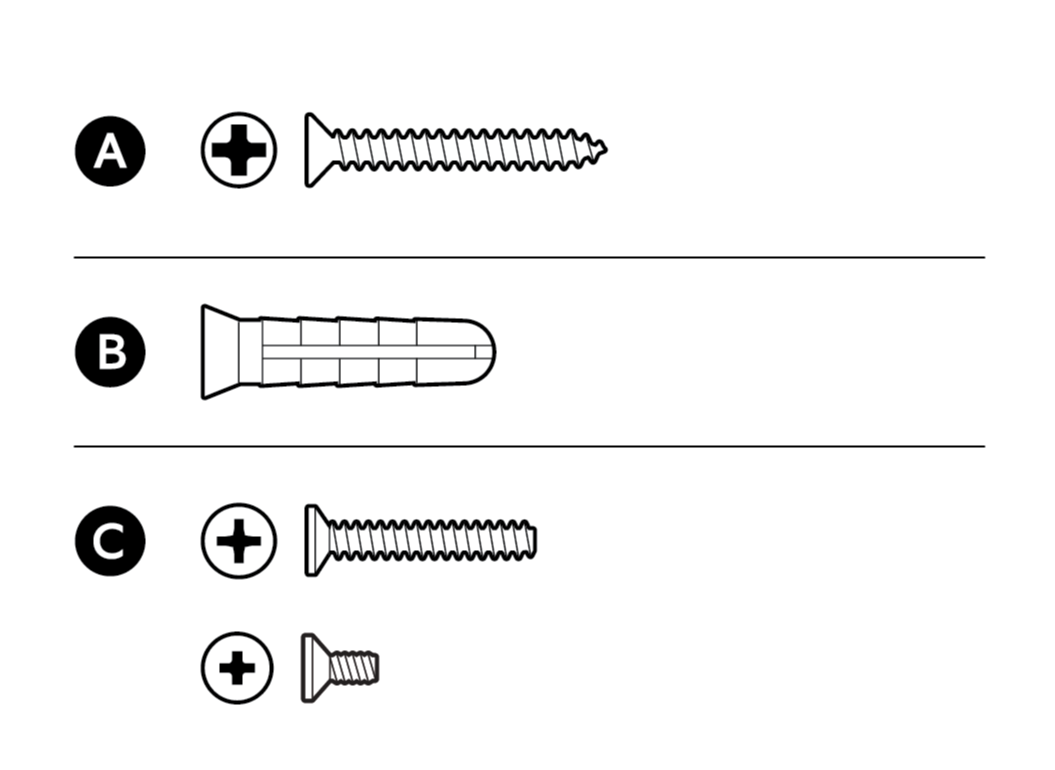

Matériel inclus

Outils nécessaires

Tournevis cruciforme

Perceuse avec mèche de 6 mm (facultatif)

Consultez la liste complète des appareils compatibles.

Installation d’une sonnette Ring existante

1. Si vous installez une sonnette filaire, coupez l’alimentation au niveau du disjoncteur.

REMARQUE : si vous ne savez pas quel disjoncteur désactiver, coupez l’alimentation au niveau de l’interrupteur principal ou contactez un électricien.

ATTENTION !

Vous allez manipuler des fils électriques durant l’installation. Si certains câbles sont endommagés, dangereux, si vous n’êtes pas sûr, que vous ne vous sentez pas à l’aise, ou que vous ne disposez pas de l’expérience nécessaire, veuillez faire appel à un électricien agréé.

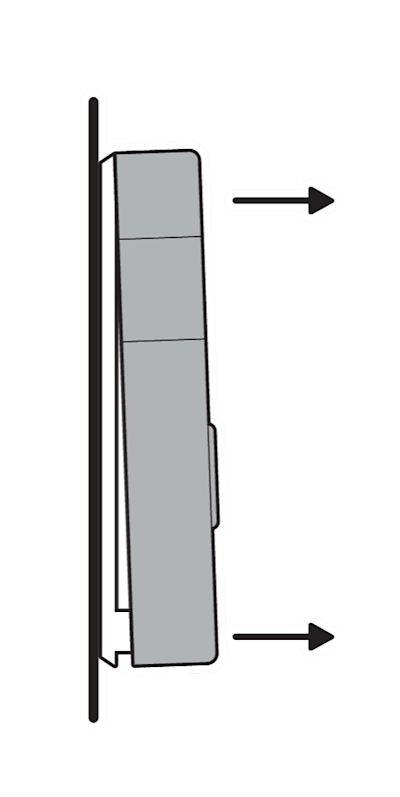

2. Retirez votre sonnette Ring existante, le cas échéant.

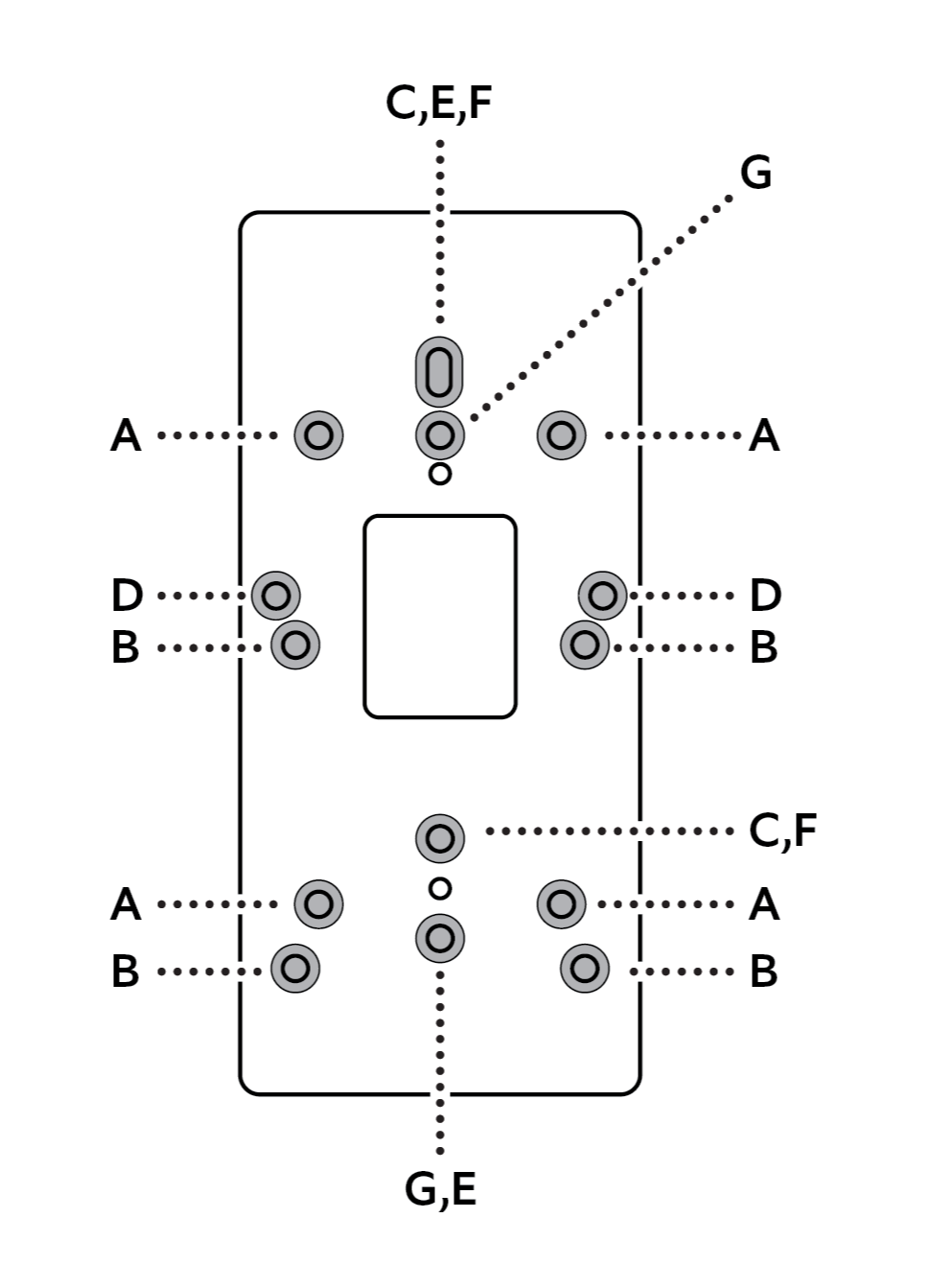

3. Suivez le guide pour retirer les bouchons en caoutchouc et marquer les trous de vis correspondant à votre sonnette.

A — Battery Doorbell/Video Doorbell (2e génération)

B — Battery Doorbell Plus/Battery Doorbell Pro/ Doorbell 3, 3 Plus, 4

C — Boîtier d’interphone (JP)

D — Boîte de dérivation ronde européenne

E — Wired Doorbell Pro/ Wired Doorbell Plus

F — Boîte de dérivation rectangulaire (US/CA/MX)

G — Video Doorbell Wired

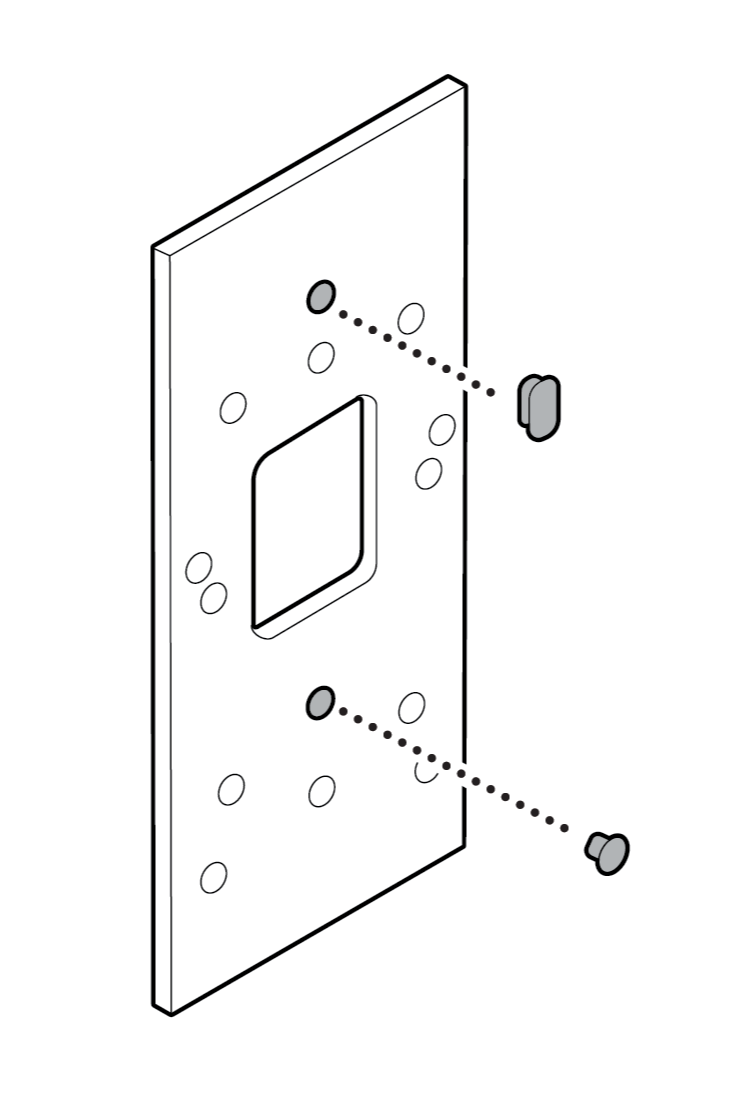

4. Si vous avez accidentellement percé de mauvais trous, vous pouvez les sceller à l’aide des bouchons en caoutchouc fournis.

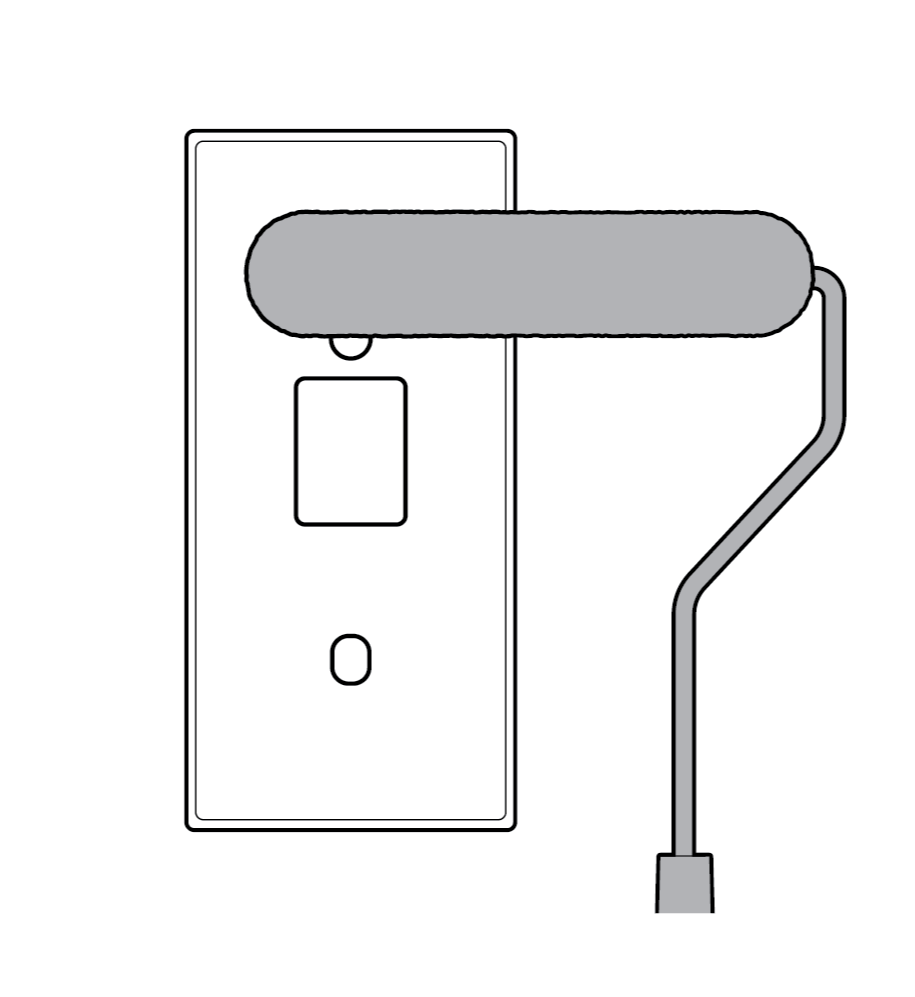

5. (Facultatif) Avant l’installation, appliquez une couche d’enduit ou peignez votre kit pour l’assortir à votre logement.

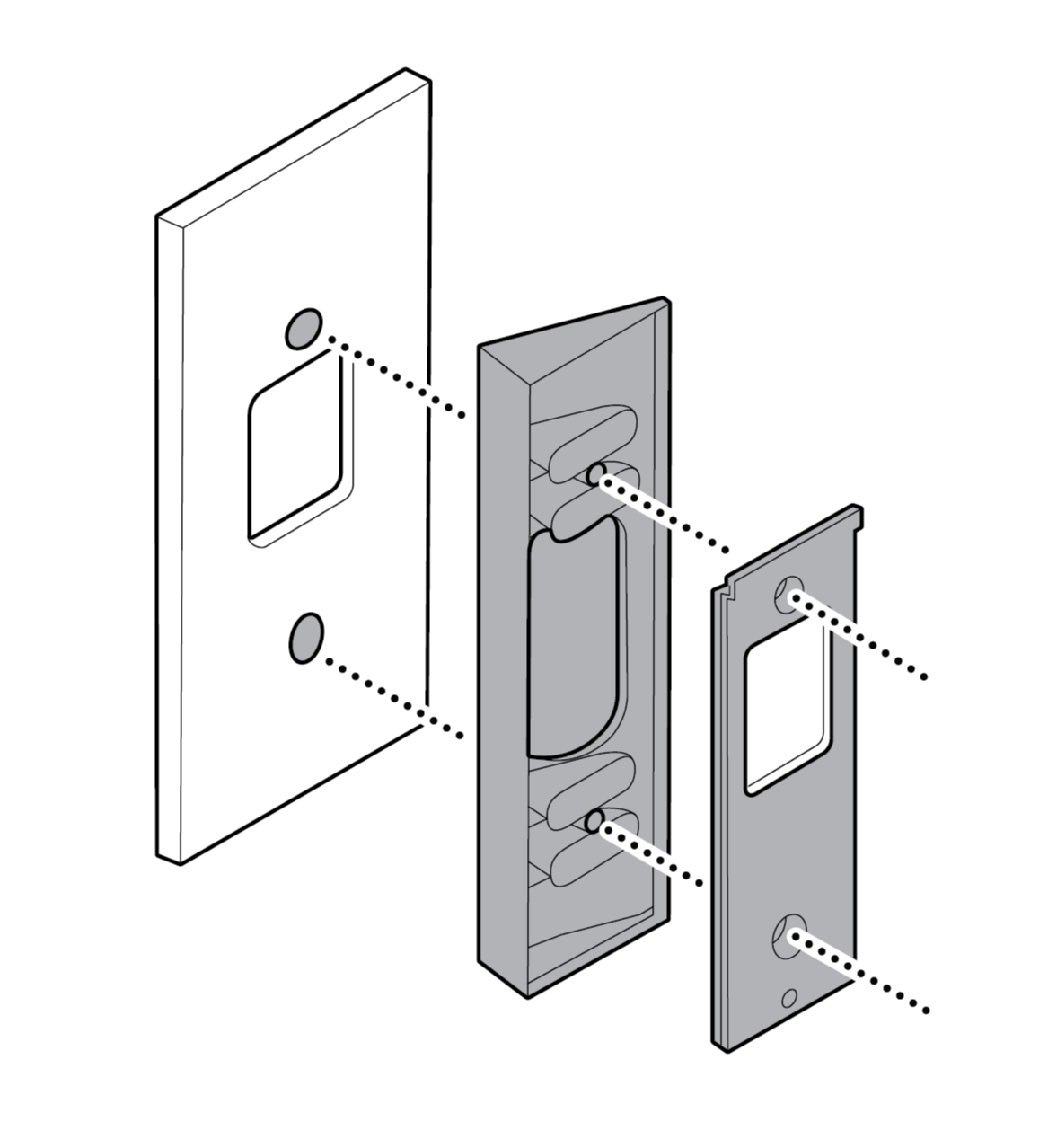

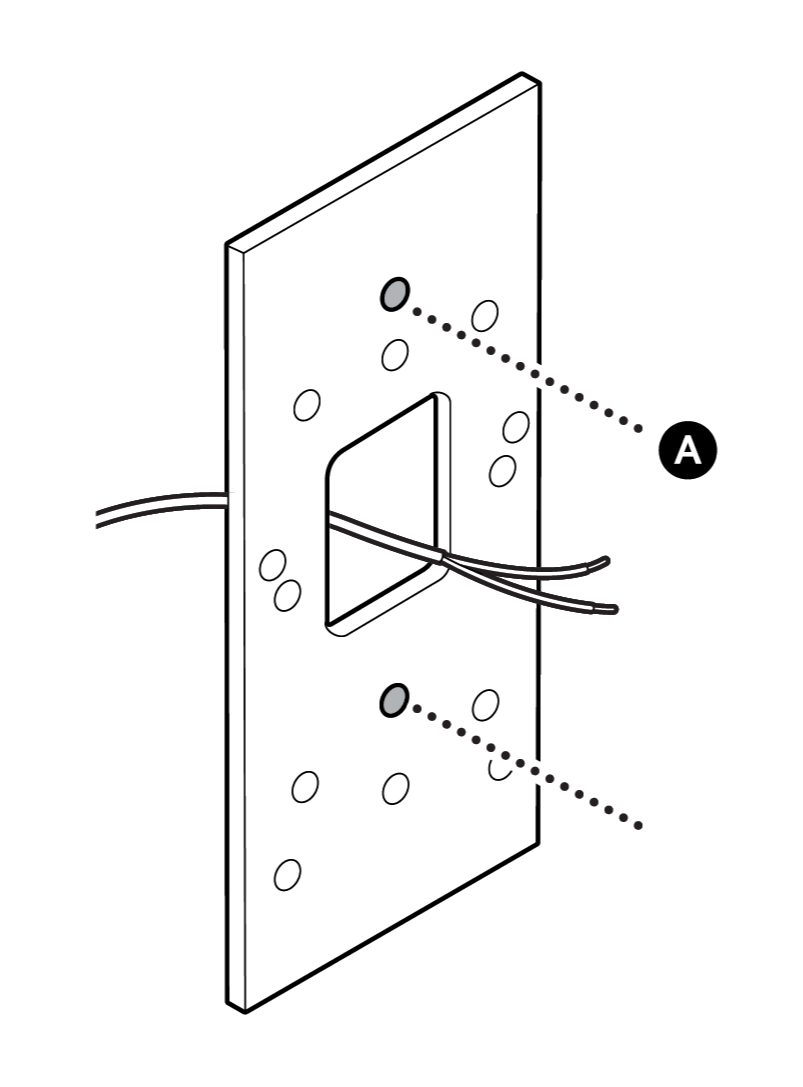

6. Fixez le kit d’adaptation sur les câbles de la sonnette à l’aide des vis incluses, en faisant passer les câbles par l’ouverture.

REMARQUE : si le kit d’adaptation commence à fléchir, les vis sont trop serrées.

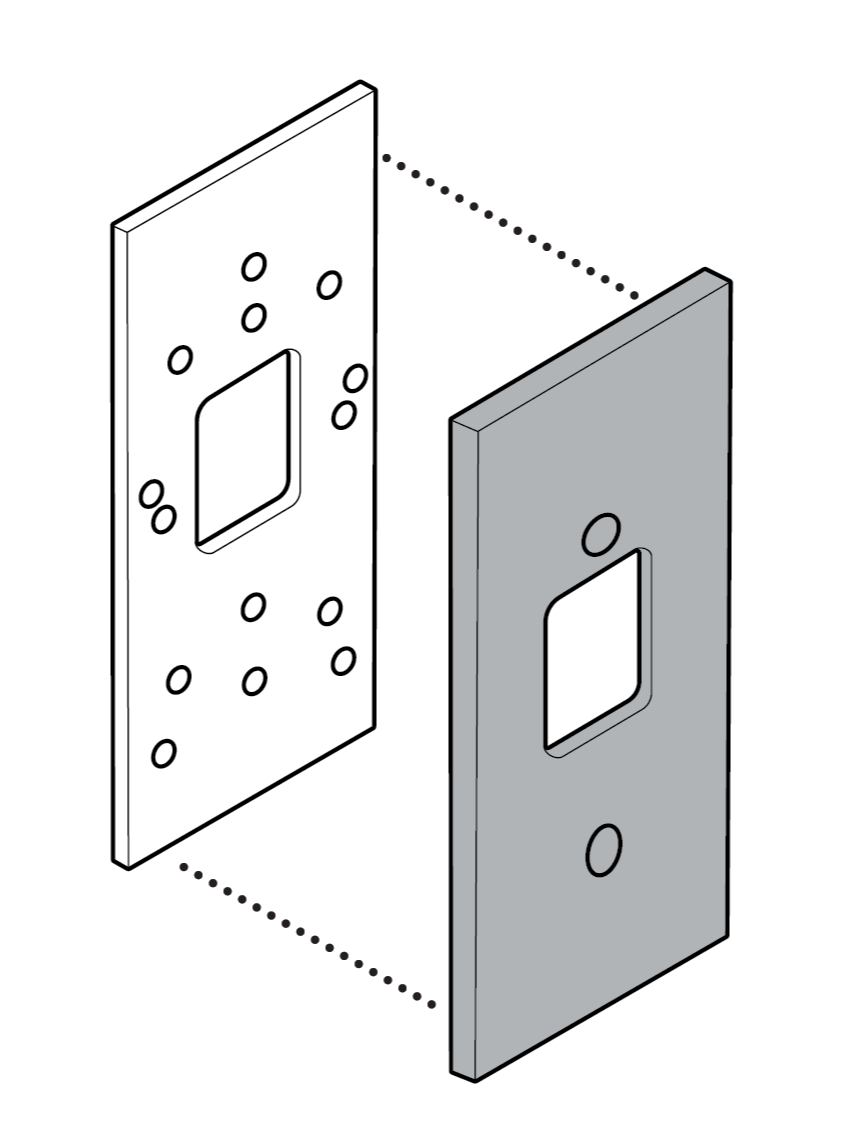

7. Clipsez le cache du kit d’adaptation pour le fixer.

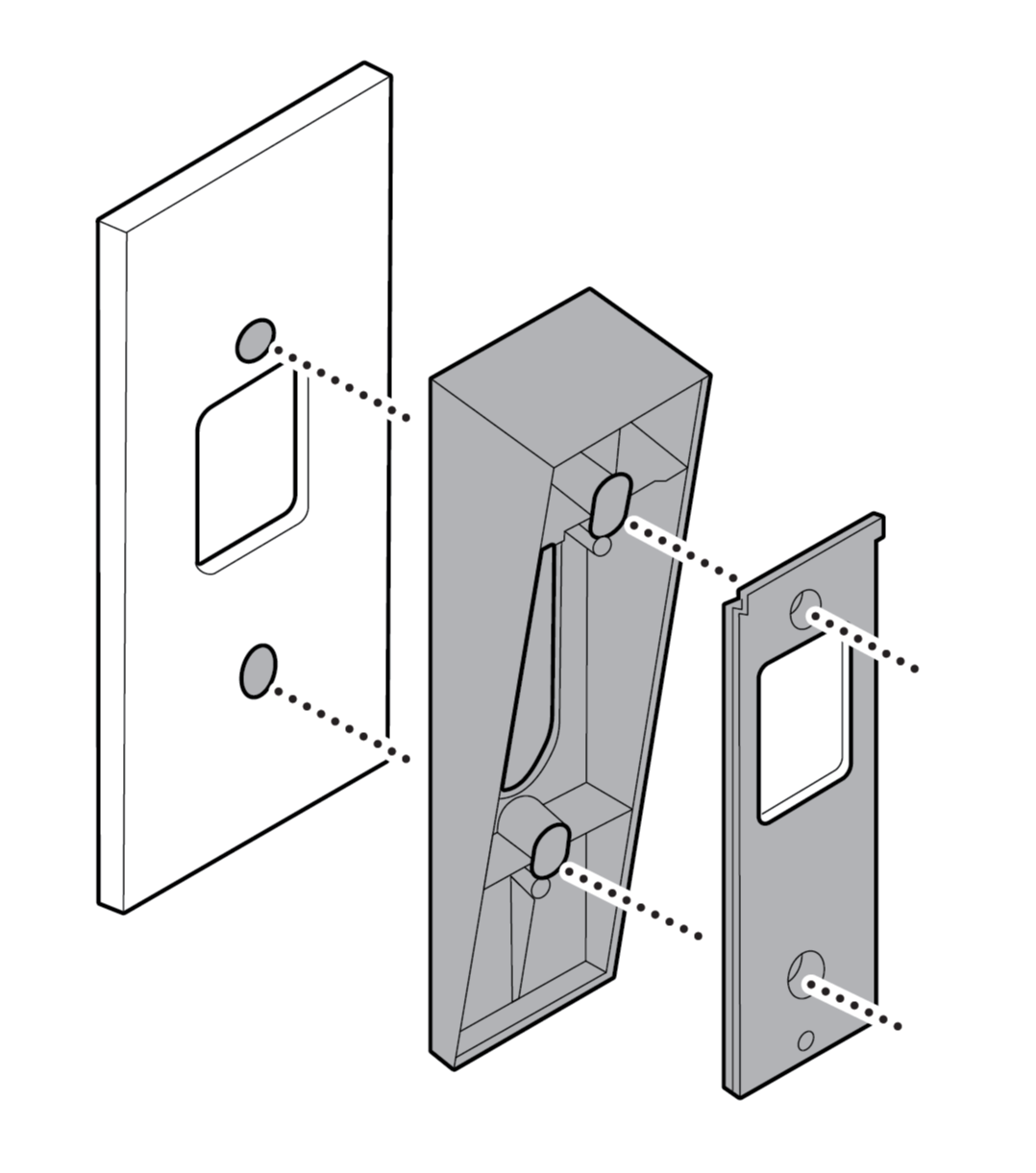

8. (Facultatif) Si vous utilisez un support d’orientation ou d’angle, installez-le sur le kit d’adaptation.

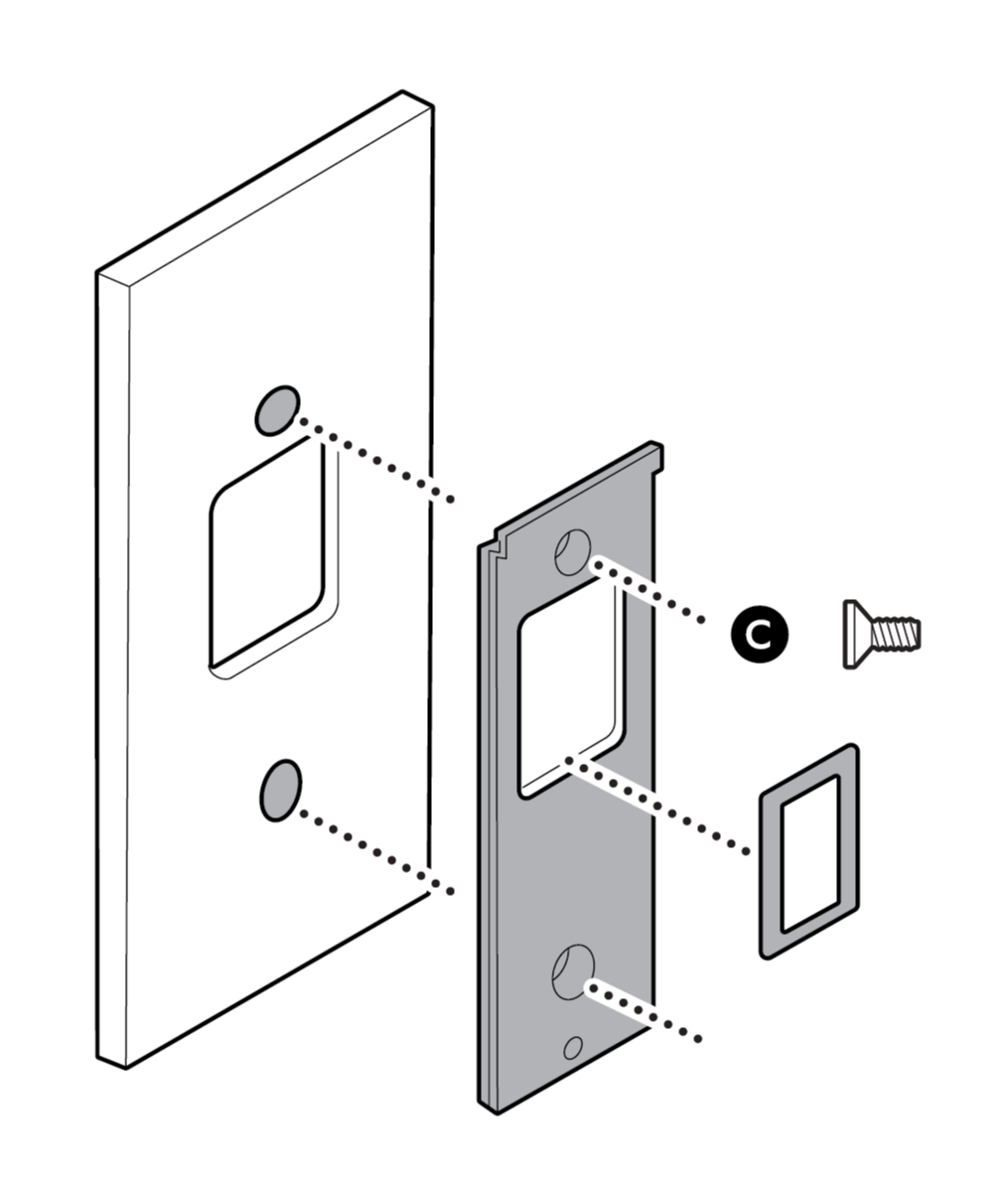

9. Fixez le support de la sonnette sur le support ou le kit d’adaptation.

Reportez-vous au guide d’installation de votre sonnette pour terminer l’installation.

Installation d’une boîte de dérivation selon les normes américaines ou japonaises

1. Coupez l’alimentation au niveau du disjoncteur.

REMARQUE : si vous ne savez pas quel disjoncteur désactiver, coupez l’alimentation au niveau de l’interrupteur principal ou contactez un électricien.

ATTENTION !

Vous allez manipuler des fils électriques durant l’installation. Si vous n’êtes pas à l’aise ou si vous ne disposez pas de l’expérience nécessaire, faites appel à un électricien agréé.

2. Retirez votre sonnette ou interphone existant, le cas échéant.

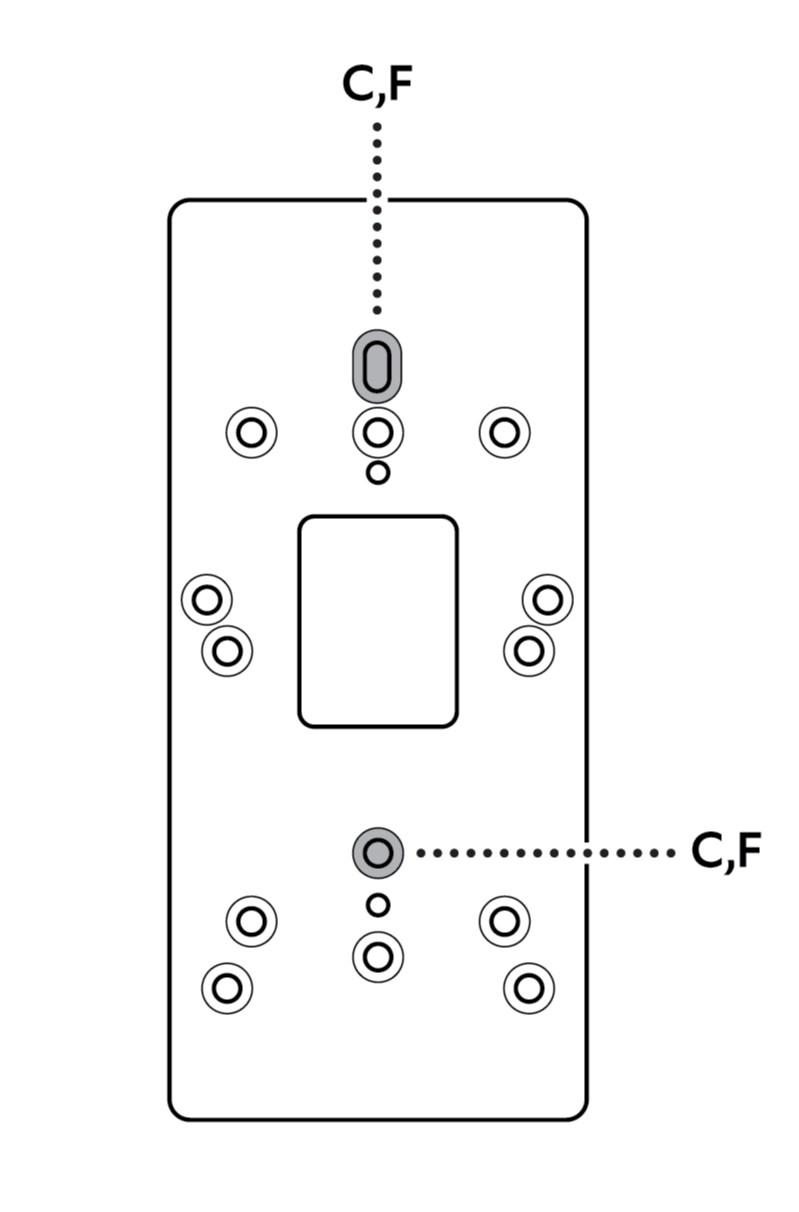

3. Suivez le guide pour identifier les trous C ou F et retirer les bouchons correspondants.

4. (Facultatif) Avant l’installation, appliquez une couche d’enduit ou peignez votre kit pour l’assortir à votre logement.

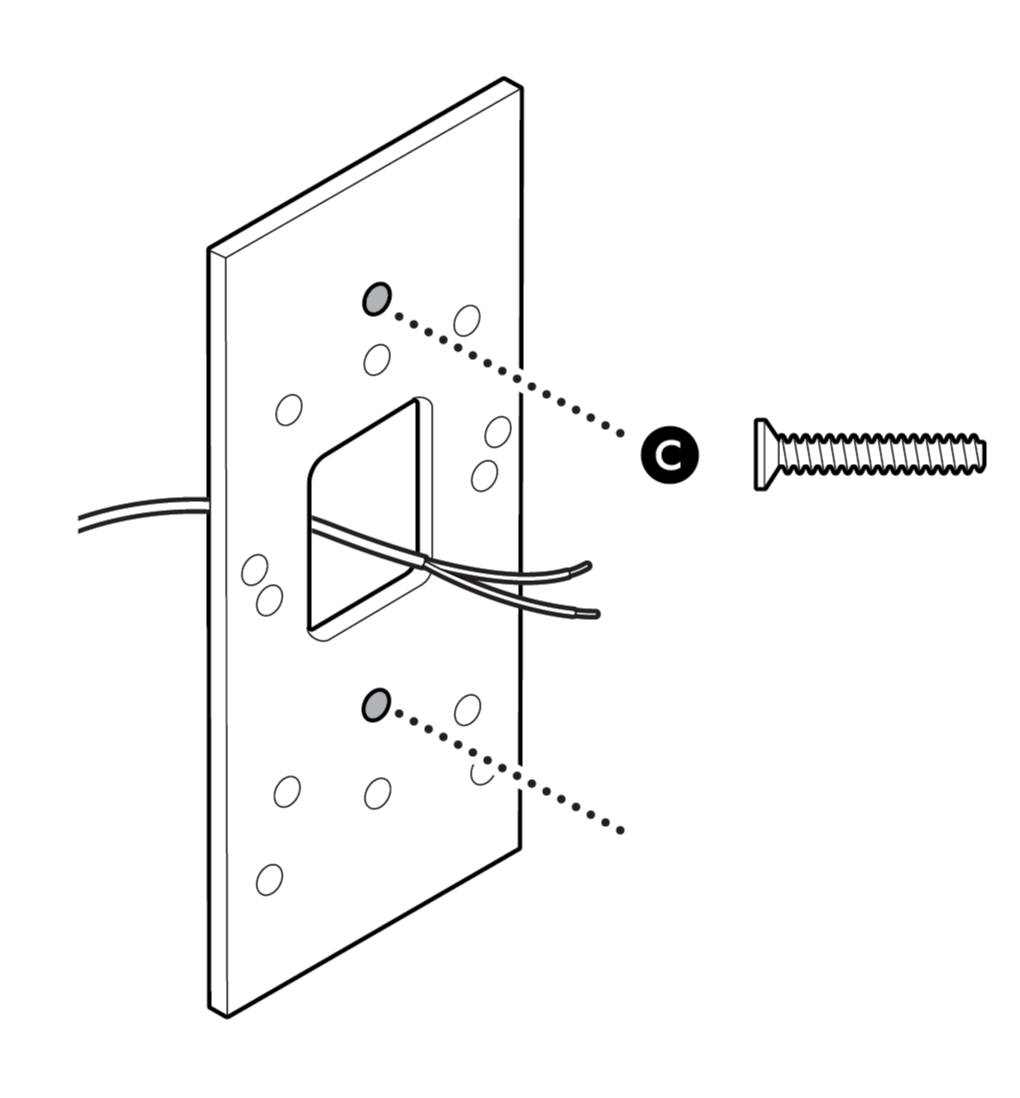

5. Fixez le kit d’adaptation sur les câbles de la sonnette à l’aide des vis incluses, en faisant passer les câbles par l’ouverture.

REMARQUE : si le kit d’adaptation commence à fléchir, les vis sont trop serrées.

6. Clipsez le cache du kit d’adaptation pour le fixer.

7. (Facultatif) Si vous utilisez un support d’orientation ou d’angle, installez-le sur le kit d’adaptation.

8. Fixez le support de la sonnette sur le support ou le kit d’adaptation.

9. Reportez-vous au guide d’installation de votre sonnette pour terminer l’installation.

Installation d’une boîte de dérivation ronde selon les normes européennes

1. Coupez l’alimentation au niveau du disjoncteur.

REMARQUE : si vous ne savez pas quel disjoncteur désactiver, coupez l’alimentation au niveau de l’interrupteur principal ou contactez un électricien.

ATTENTION !

Vous allez manipuler des fils électriques durant l’installation. Si vous n’êtes pas à l’aise ou si vous ne disposez pas de l’expérience nécessaire, faites appel à un électricien agréé.

2. Retirez votre sonnette ou interphone existant, le cas échéant.

REMARQUE : conservez les vis en lieu sûr pour le moment.

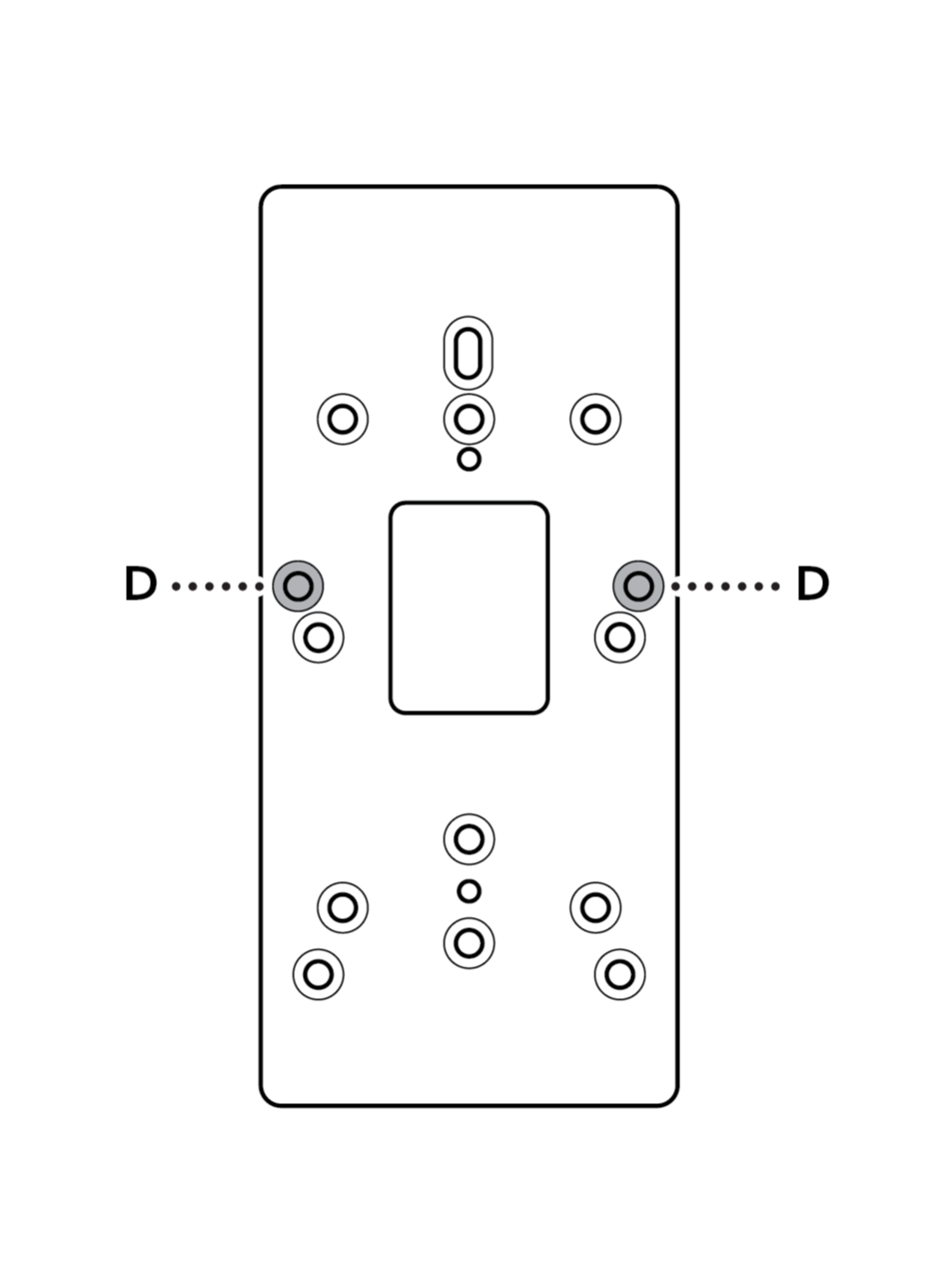

3. Suivez le guide pour identifier les trous D et retirer les bouchons correspondants.

4. (Facultatif) Avant l’installation, appliquez une couche d’enduit ou peignez votre kit pour l’assortir à votre logement.

5. Installez le joint en mousse et le kit d’adaptation sur le raccordement de la sonnette à l’aide des vis incluses, en faisant passer le raccordement par l’ouverture.

REMARQUE : si le kit d’adaptation commence à fléchir, les vis sont trop serrées.

6. Clipsez le cache du kit d’adaptation pour le fixer.

7. (Facultatif) Si vous utilisez un support d’orientation ou d’angle, installez-le sur le kit d’adaptation.

8. Fixez le support de la sonnette sur le support ou le kit d’adaptation.

9. Reportez-vous au guide d’installation de votre sonnette pour terminer l’installation.
