Installazione del kit per retrofit per citofono

Informazioni sulla sicurezza e sulla conformità per il kit per retrofit per citofono

Istruzioni dettagliate per l'installazione del kit per retrofit per citofono.

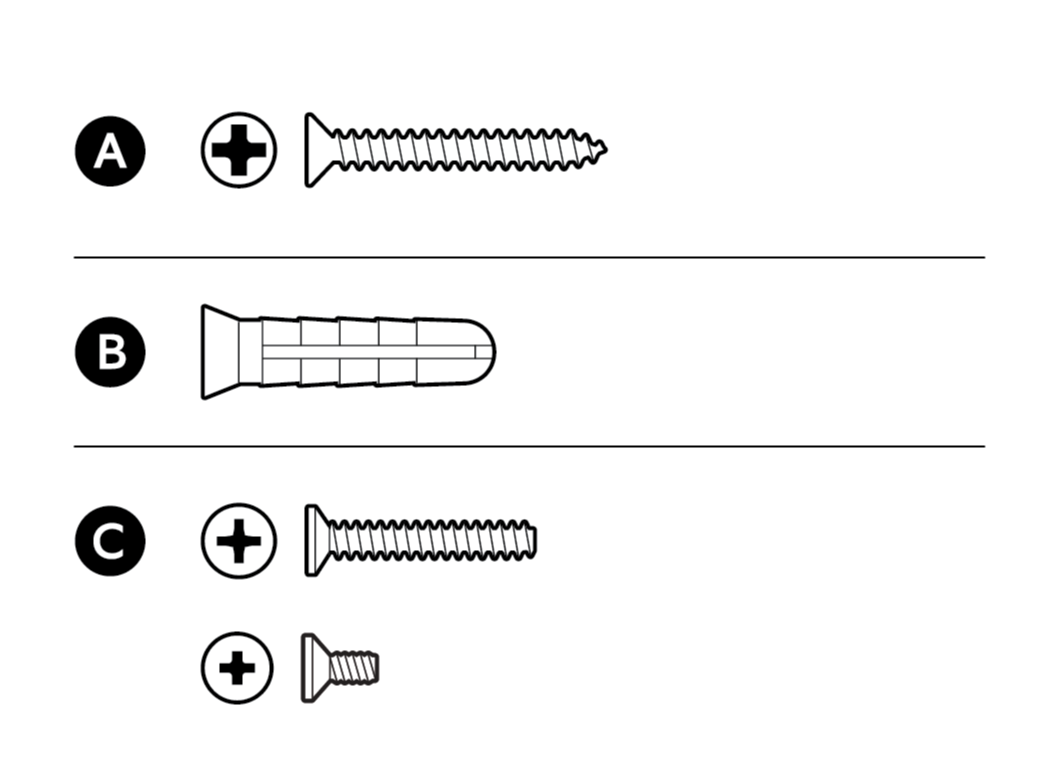

Materiali per l’installazione inclusi

Strumenti richiesti

Cacciavite con punta a croce

Trapano con punta per muratura da 6 mm (facoltativo)

Consultare un elenco completo dei dispositivi compatibili.

Installazione con videocitofono Ring in uso

1. Per l’installazione di un videocitofono con cablaggio, interrompere l’alimentazione dal quadro elettrico.

NOTA: in caso di dubbi sull’interruttore da disattivare, spegnere l’interruttore principale o contattare un elettricista.

ATTENZIONE!

Durante il processo di installazione si maneggeranno cavi elettrici. Se non si è a proprio agio o non si ha esperienza, consultare un elettricista certificato.

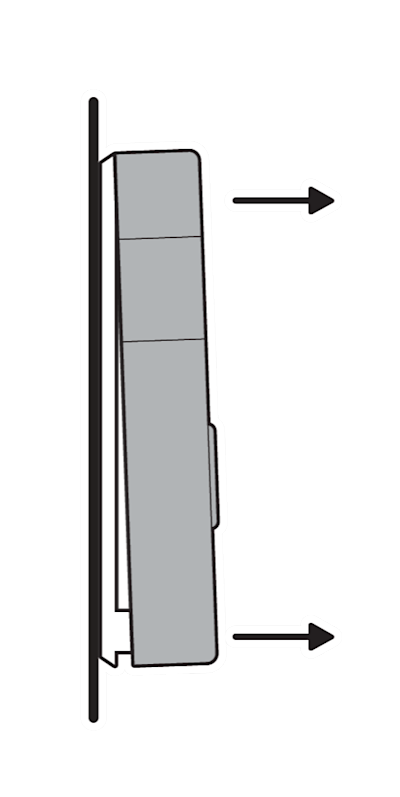

2. Rimuovere il videocitofono o il citofono in uso, se necessario.

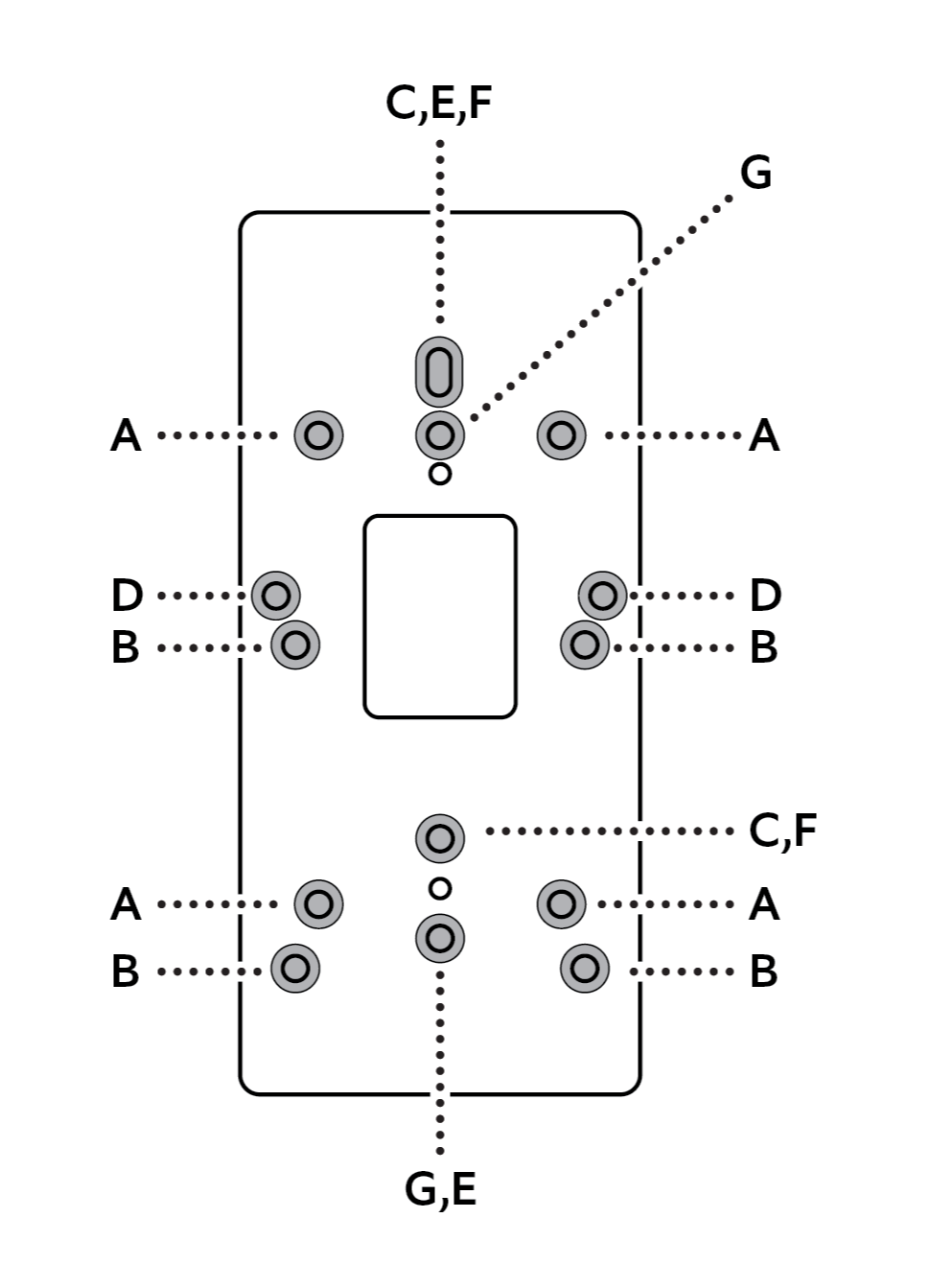

3. Utilizzare la guida per rimuovere i tappi in gomma corretti e segnare i fori per le viti per il videocitofono.

A - Battery Doorbell / Video Doorbell (2ª gen.)

B - Battery Video Doorbell Plus / Battery Doorbell Pro / Video Doorbell 3, 3 Plus, 4

C - Unità Intercom (Giappone)

D - Scatola di giunzione rotonda europea

E - Wired Doorbell Pro / Wired Doorbell Plus

F - Scatola di giunzione rettangolare (Stati Uniti/Canada/Messico)

G - Video Doorbell Wired

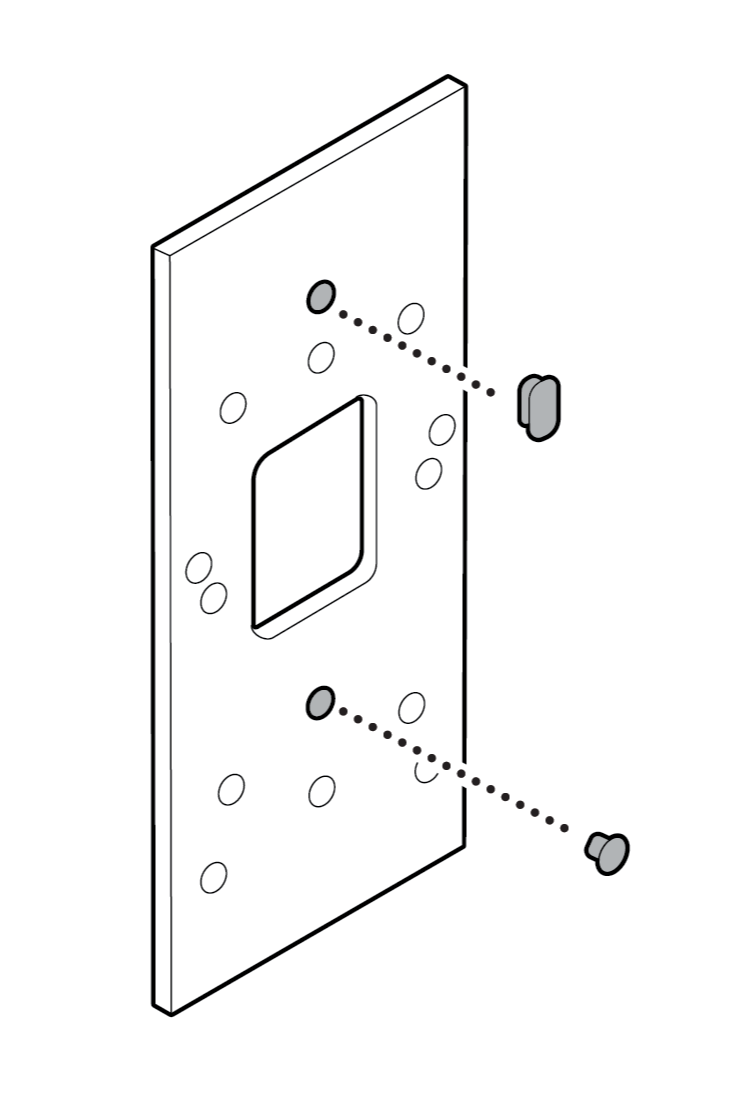

4. Se sono stati praticati accidentalmente dei fori non corretti, sigillarli con i tappi in gomma inclusi.

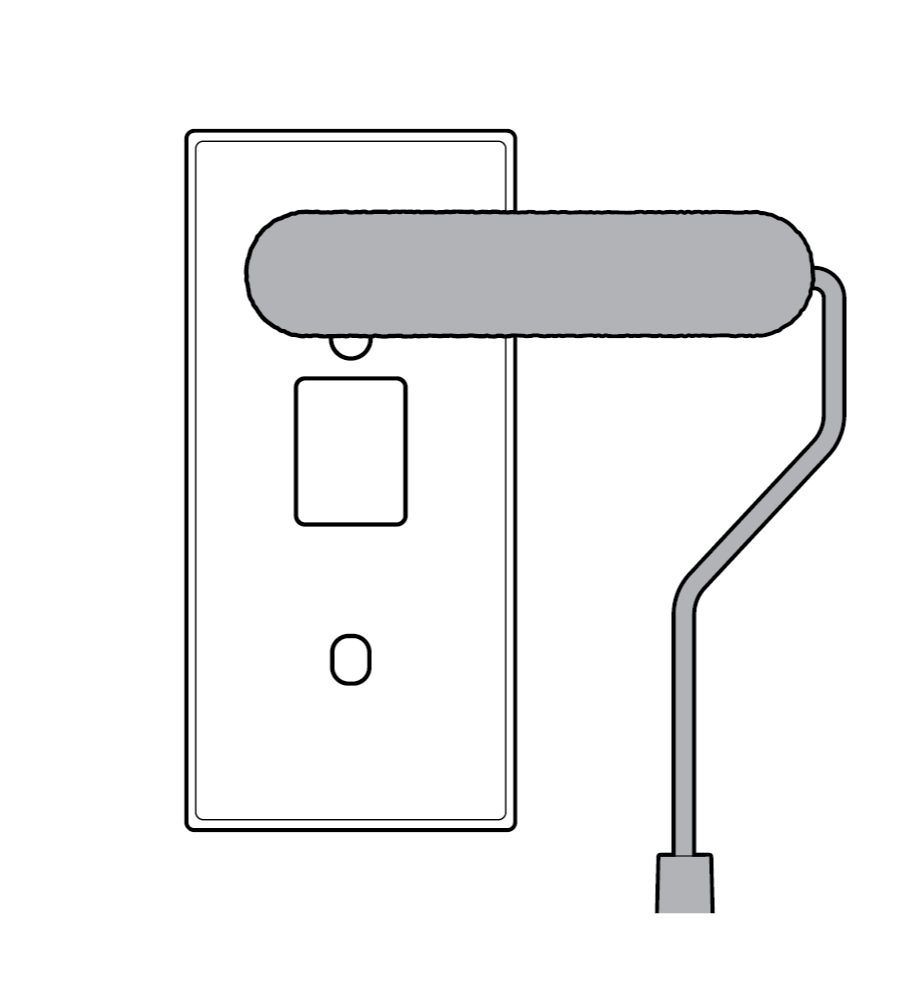

5. (Facoltativo) Prima dell’installazione, preparare o verniciare il kit per adattarlo ai colori della propria casa.

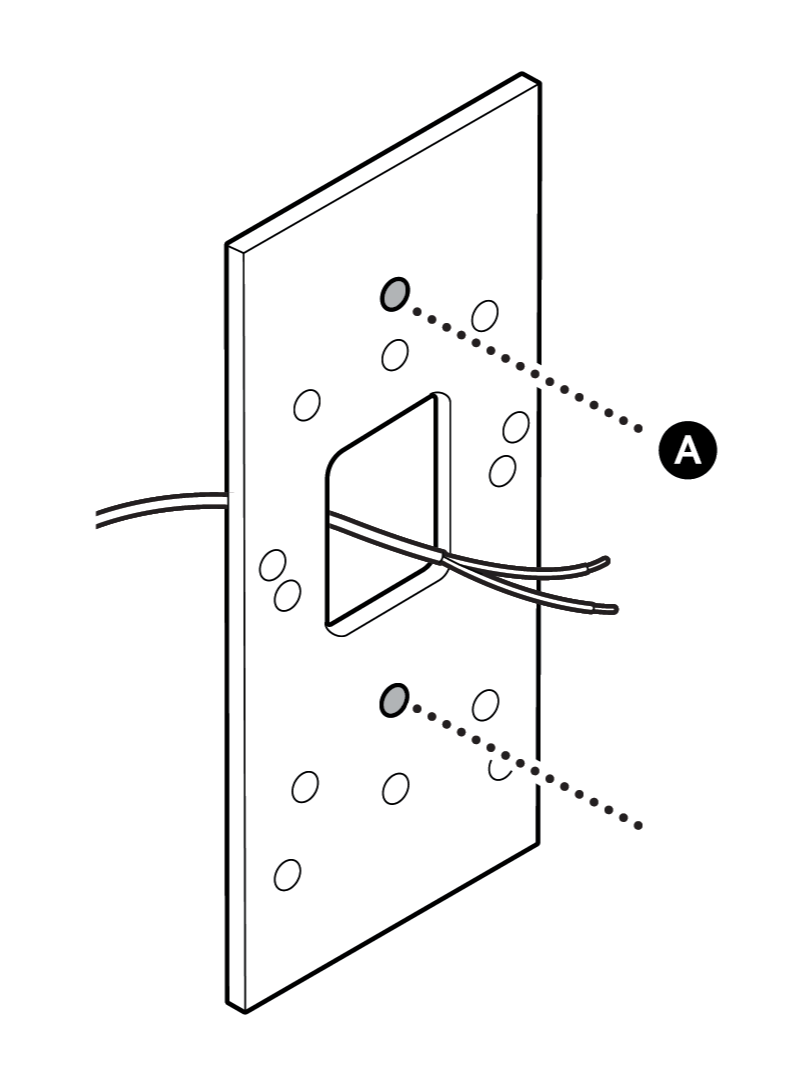

6. Fissare il kit per retrofit sul cablaggio del videocitofono con le viti fornite, facendo passare i cavi attraverso l’apertura.

NOTA: se il kit per retrofit inizia a flettersi, le viti sono state serrate troppo.

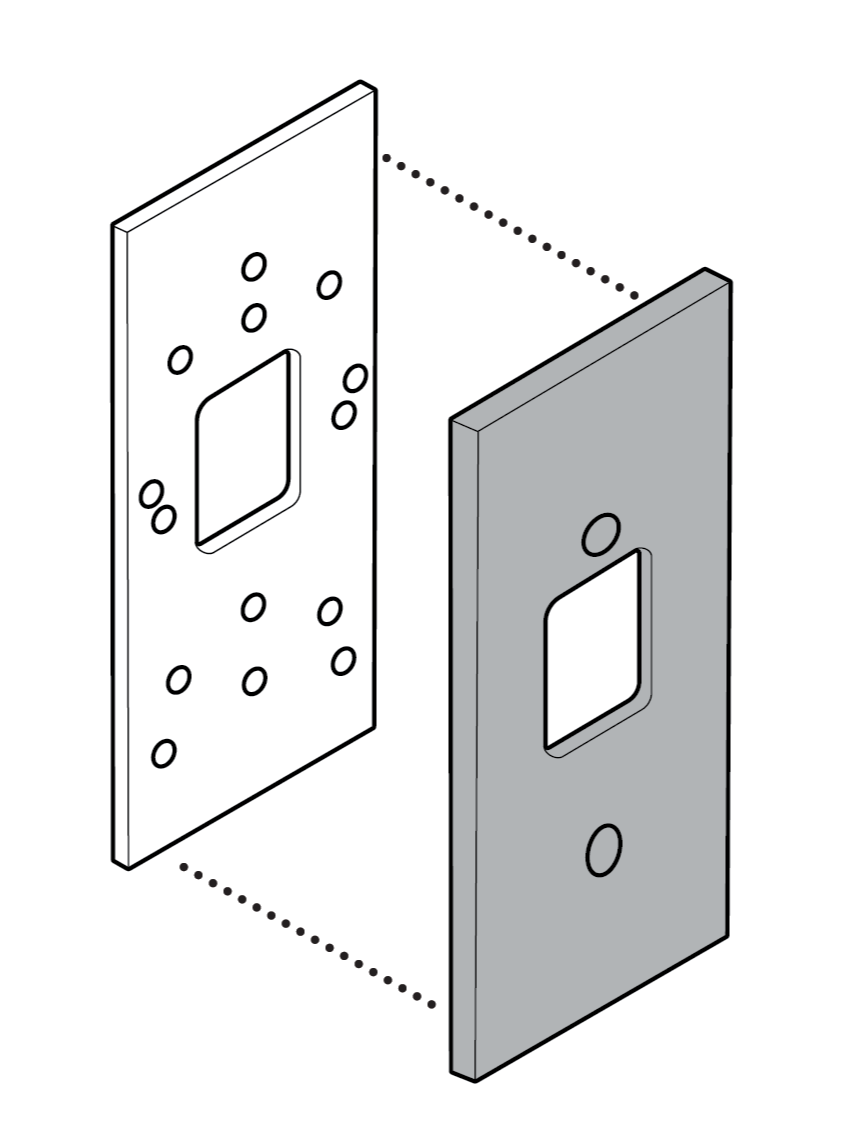

7. Agganciare il coperchio del retrofit.

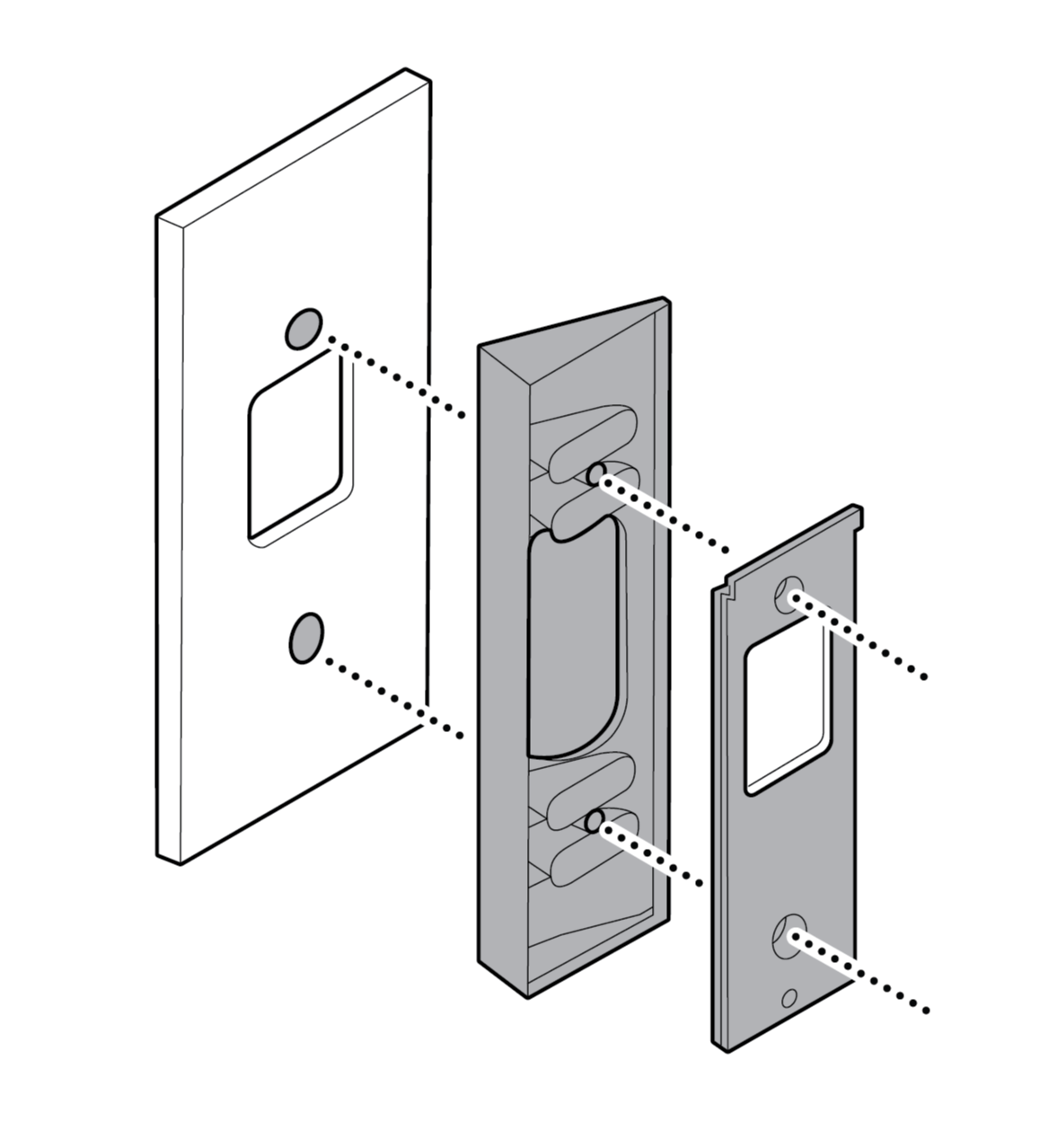

8. (Facoltativo) Se si utilizza un supporto a cuneo o ad angolo, installarlo sul kit per retrofit.

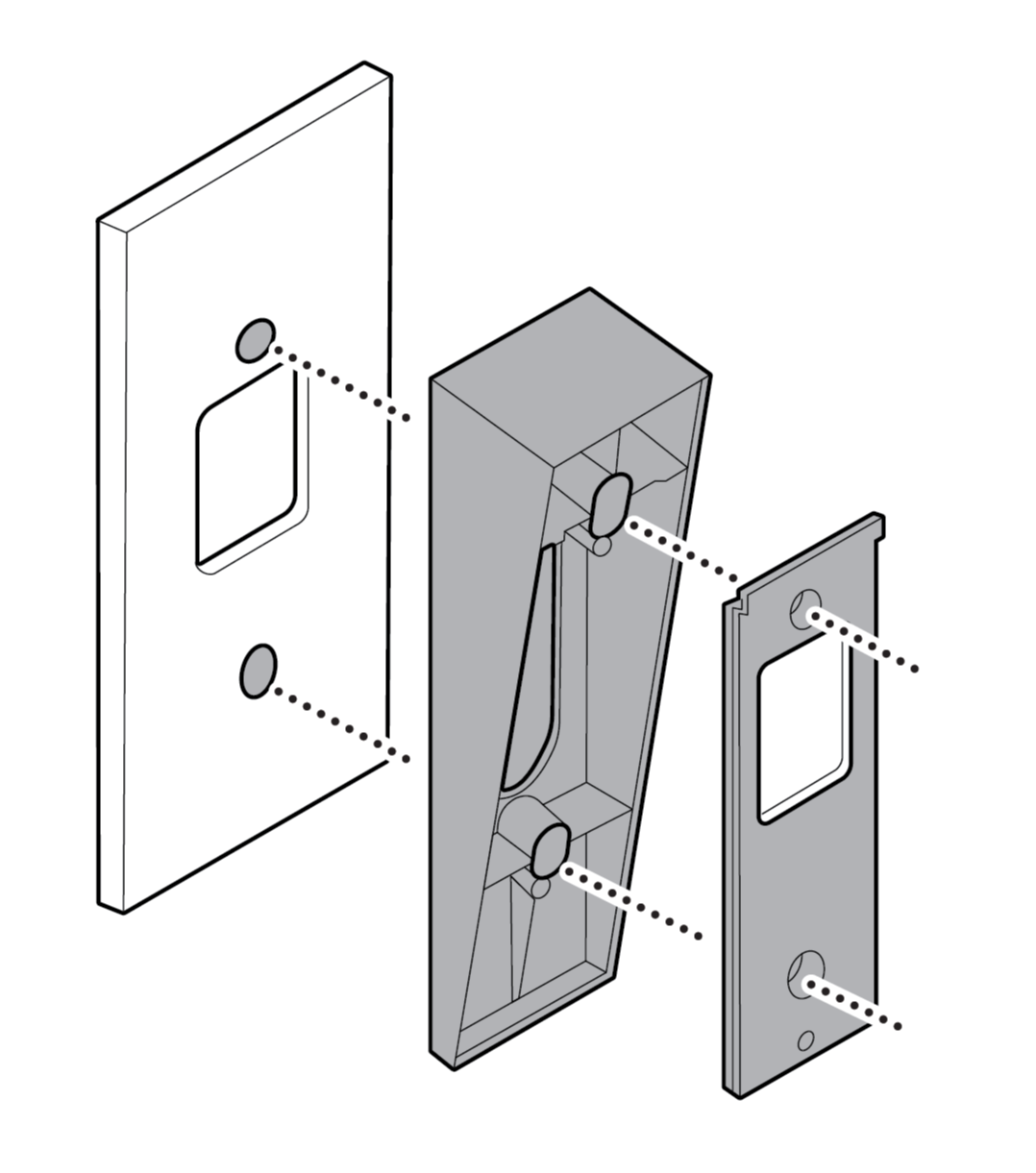

9. Fissare la staffa del videocitofono sul supporto o sul kit per retrofit.

10. Fare riferimento alla guida all’installazione del videocitofono per completare la configurazione.

Installazione della scatola di giunzione (Stati Uniti o Giappone)

1. Interrompere l’alimentazione dal quadro elettrico.

NOTA: in caso di dubbi sull’interruttore da disattivare, spegnere l’interruttore principale o contattare un elettricista.

ATTENZIONE!

Durante il processo di installazione si maneggeranno cavi elettrici. Se non si è a proprio agio o non si ha esperienza, consultare un elettricista certificato.

2. Rimuovere il videocitofono o il citofono in uso, se necessario.

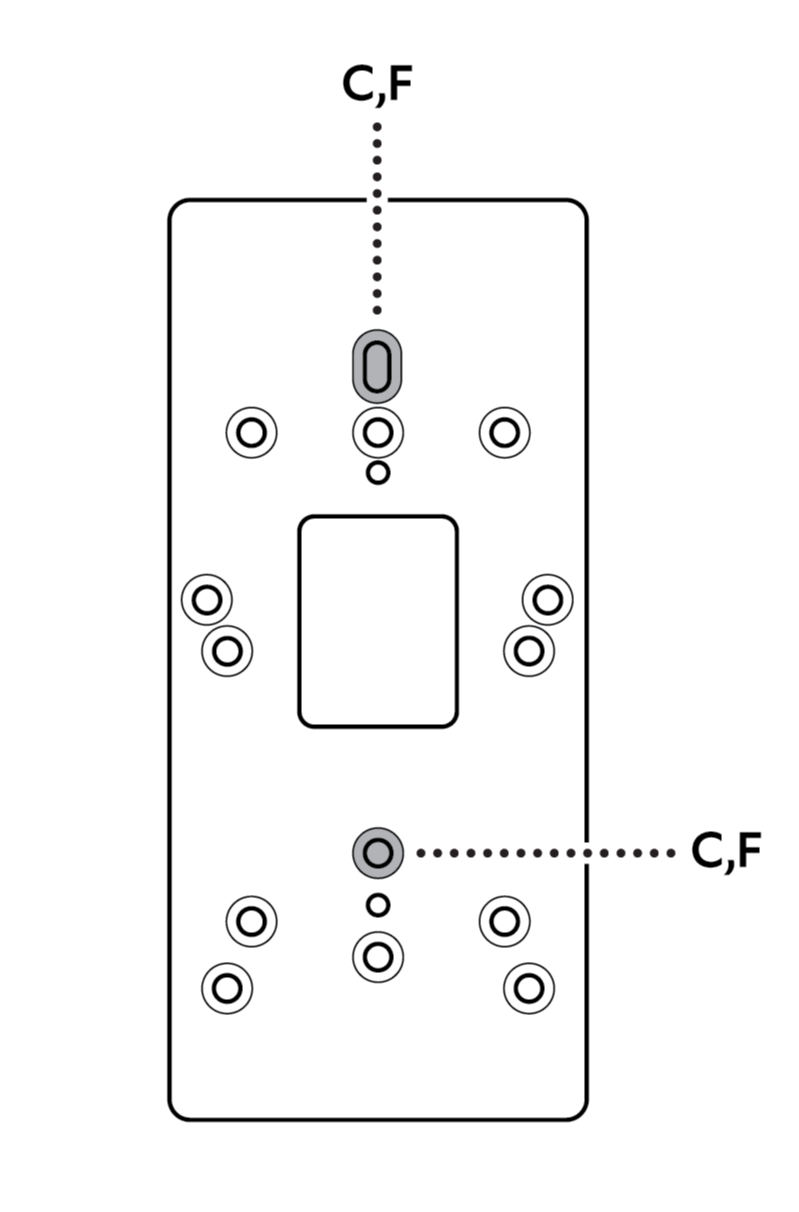

3. Utilizzare la guida per identificare i fori C o F e rimuovere i tappi corretti.

4. (Facoltativo) Prima dell’installazione, preparare o verniciare il kit per adattarlo ai colori della propria casa.

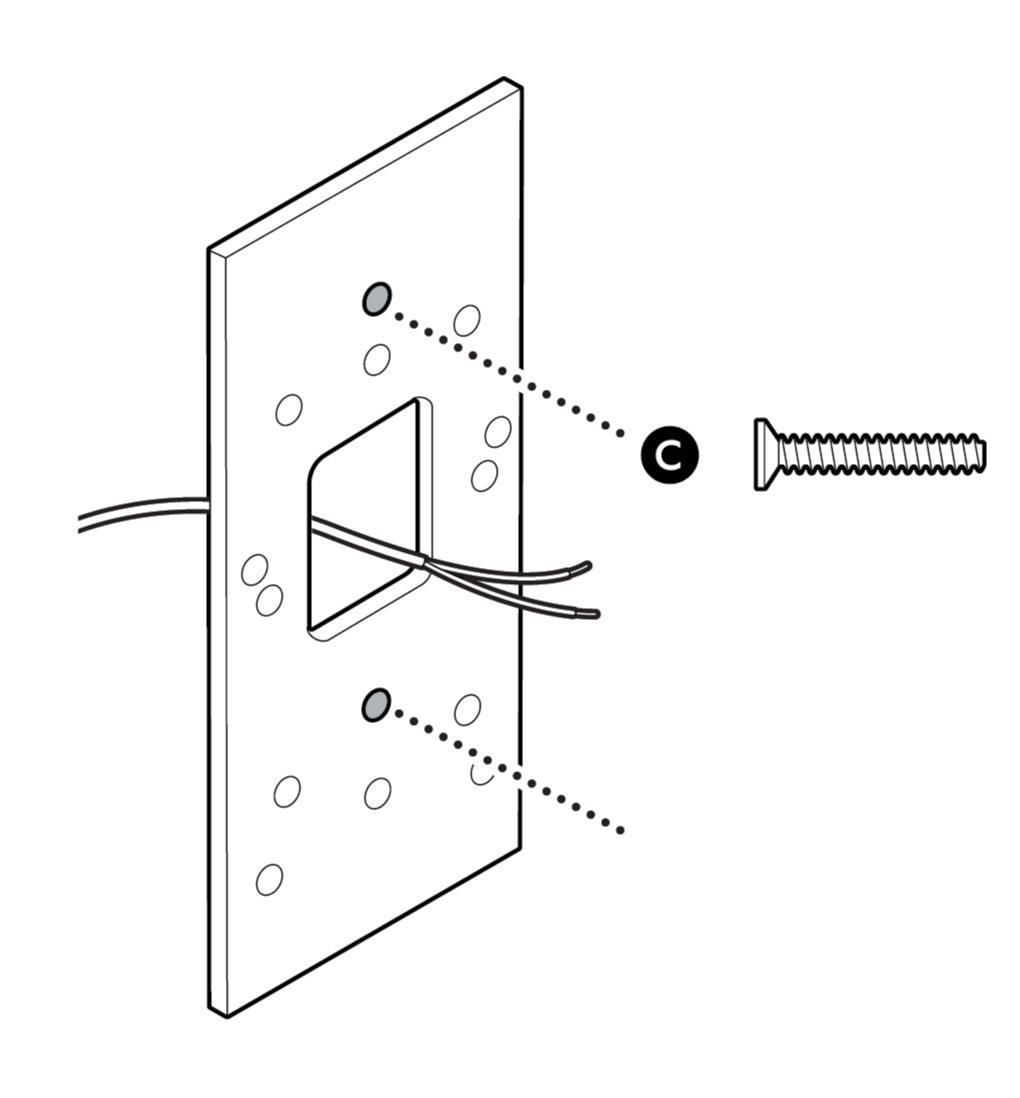

5. Fissare il kit per retrofit sul cablaggio del videocitofono con le viti fornite, facendo passare i cavi attraverso l’apertura.

NOTA: se il kit per retrofit inizia a flettersi, le viti sono state serrate troppo.

6. Agganciare il coperchio del retrofit.

7. (Facoltativo) Se si utilizza un supporto a cuneo o ad angolo, installarlo sul kit per retrofit.

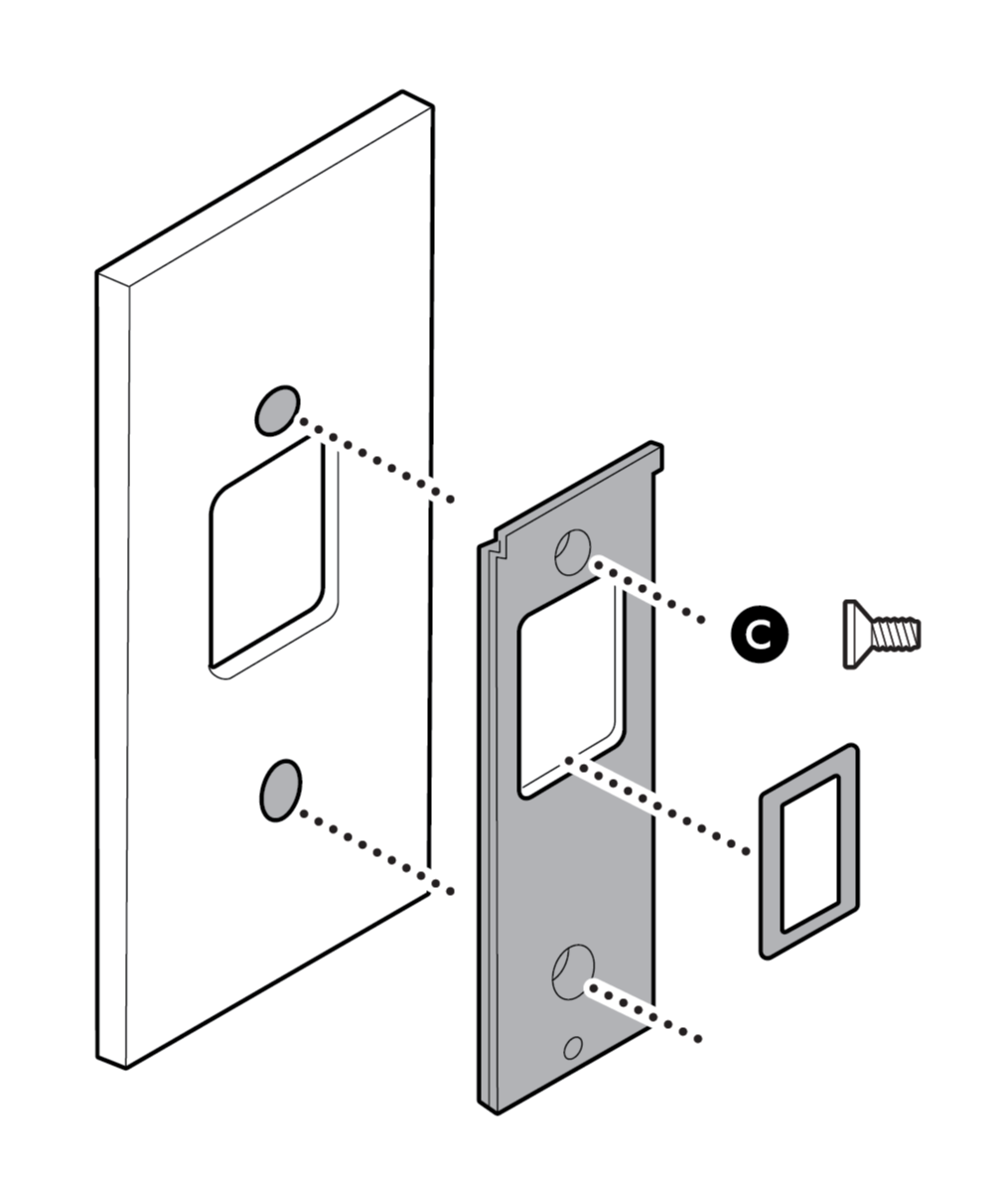

8. Fissare la staffa del videocitofono sul supporto o sul kit per retrofit.

9. Fare riferimento alla guida all’installazione del videocitofono per completare la configurazione.

European round junction box installation

1. Interrompere l’alimentazione dal quadro elettrico.

NOTA: in caso di dubbi sull’interruttore da disattivare, spegnere l’interruttore principale o contattare un elettricista.

ATTENZIONE!

Durante il processo di installazione si maneggeranno cavi elettrici. Se non si è a proprio agio o non si ha esperienza, consultare un elettricista certificato.

2. Rimuovere il videocitofono o il citofono in uso, se necessario.

NOTA: per il momento, conservare le viti al sicuro.

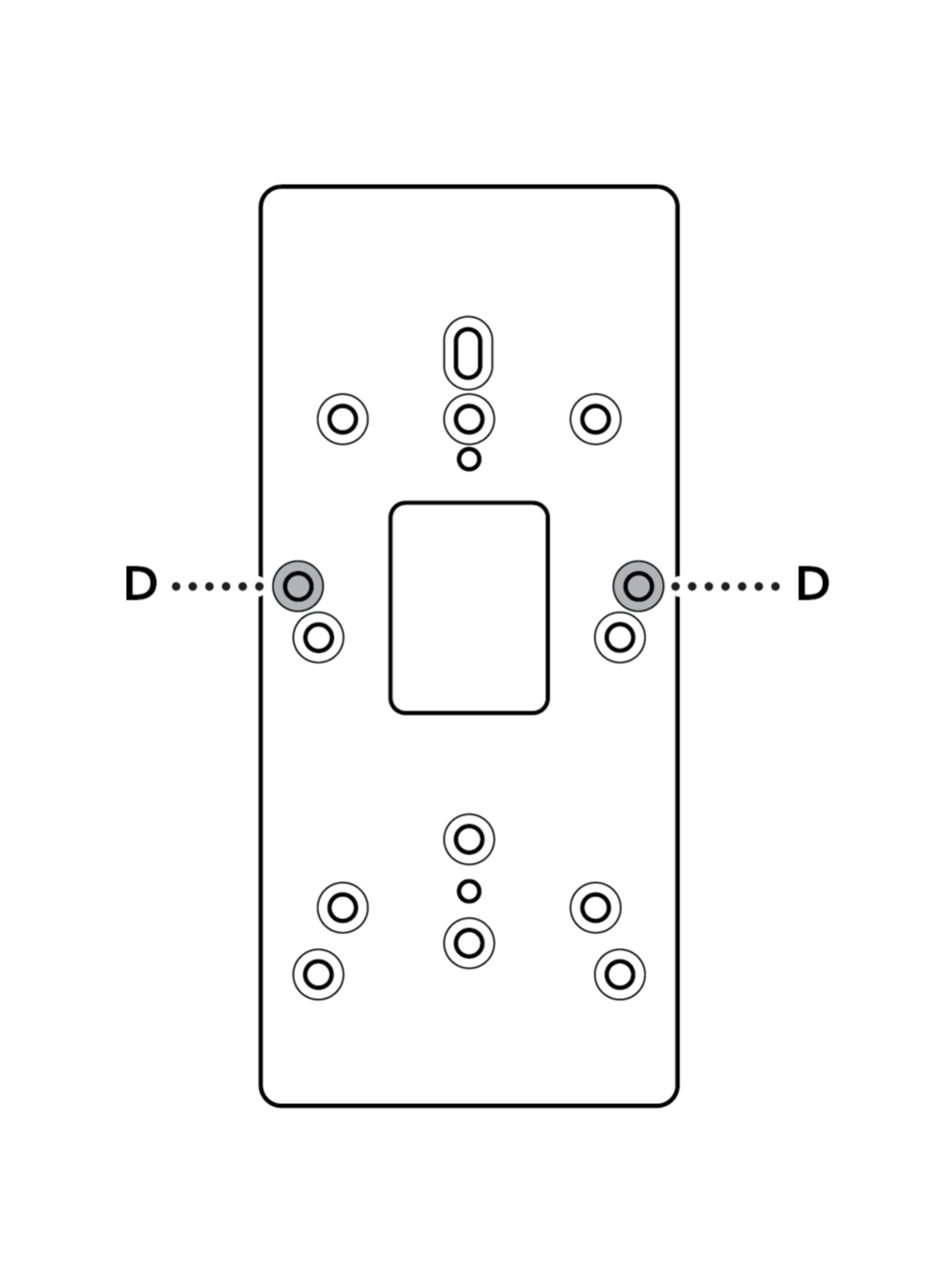

3. Utilizzare la guida per identificare i fori D e rimuovere i tappi corretti.

4. (Facoltativo) Prima dell’installazione, preparare o verniciare il kit per adattarlo ai colori della propria casa.

5. Installare la guarnizione in schiuma e il kit per retrofit sul cablaggio del videocitofono con le viti incluse, facendo passare i cavi attraverso l’apertura.

NOTA: se il kit per retrofit inizia a flettersi, le viti sono state serrate troppo.

6. Agganciare il coperchio del retrofit.

7. (Facoltativo) Se si utilizza un supporto a cuneo o ad angolo, installarlo sul kit per retrofit.

8. Fissare la staffa del videocitofono sul supporto o sul kit per retrofit.

9. Fare riferimento alla guida all’installazione del videocitofono per completare la configurazione.
