PoE+-adapter met beugel installeren

Installeer je PoE+-adapter met beugel met deze stapsgewijze instructies.

Installatiehulpmiddelen

Benodigd gereedschap

Boor

Kruiskopschroevendraaier

Kitpistool

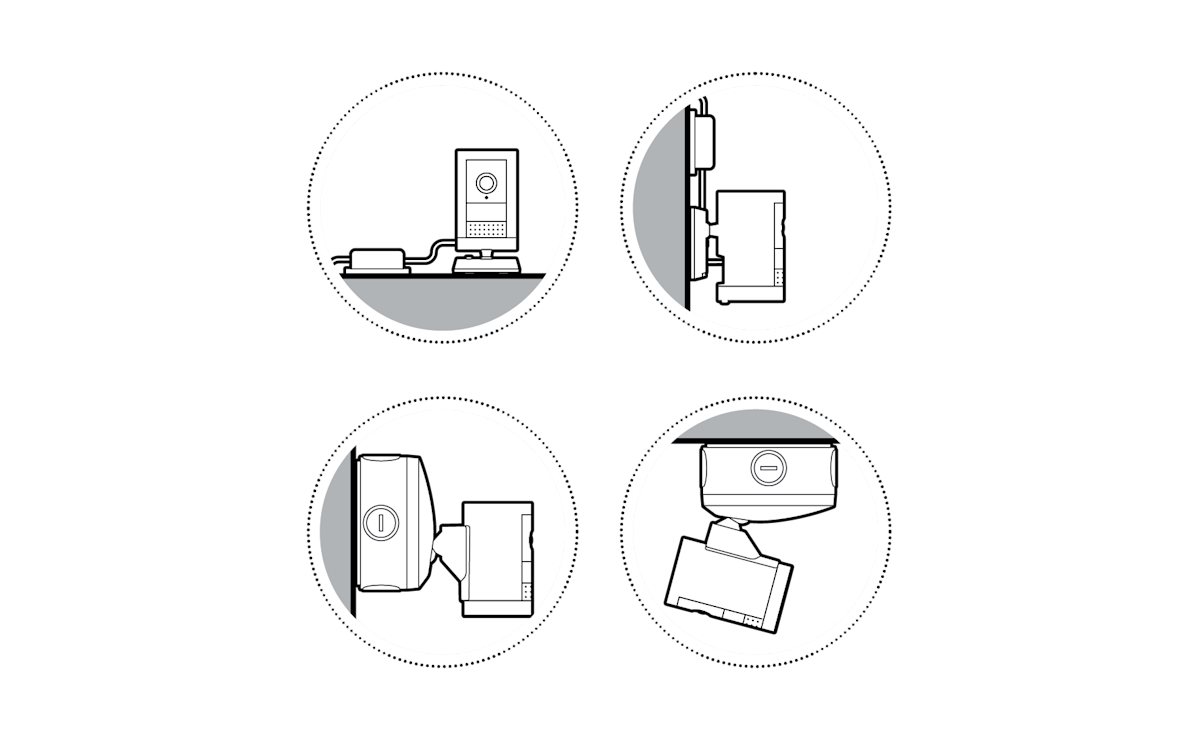

1. Kies een locatie.

LET OP: controleer voorafgaand aan de installatie of je PoE-switch (Power over Ethernet) die PoE+ ondersteunt, actief is en is aangesloten op een functionerende ethernet-kabel van categorie 5.

Installatie van aansluitdoos

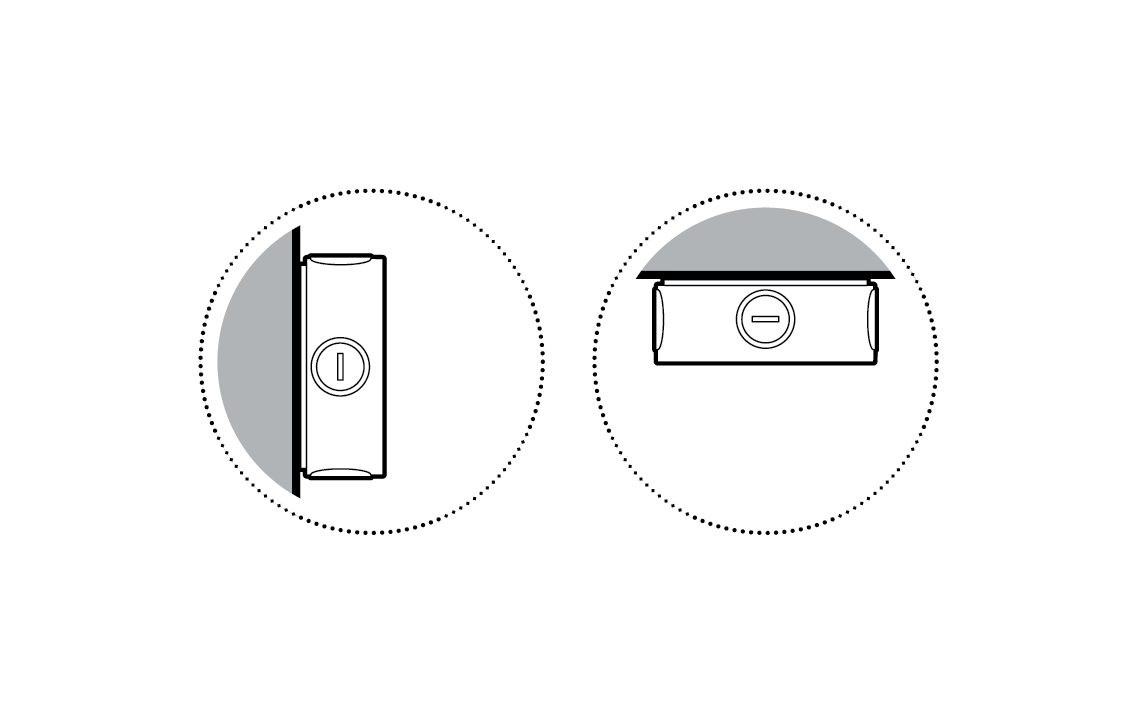

1. Gebruik een muntje om een bevestiging aan de zijkant of achterkant van de aansluitdoos los te schroeven.

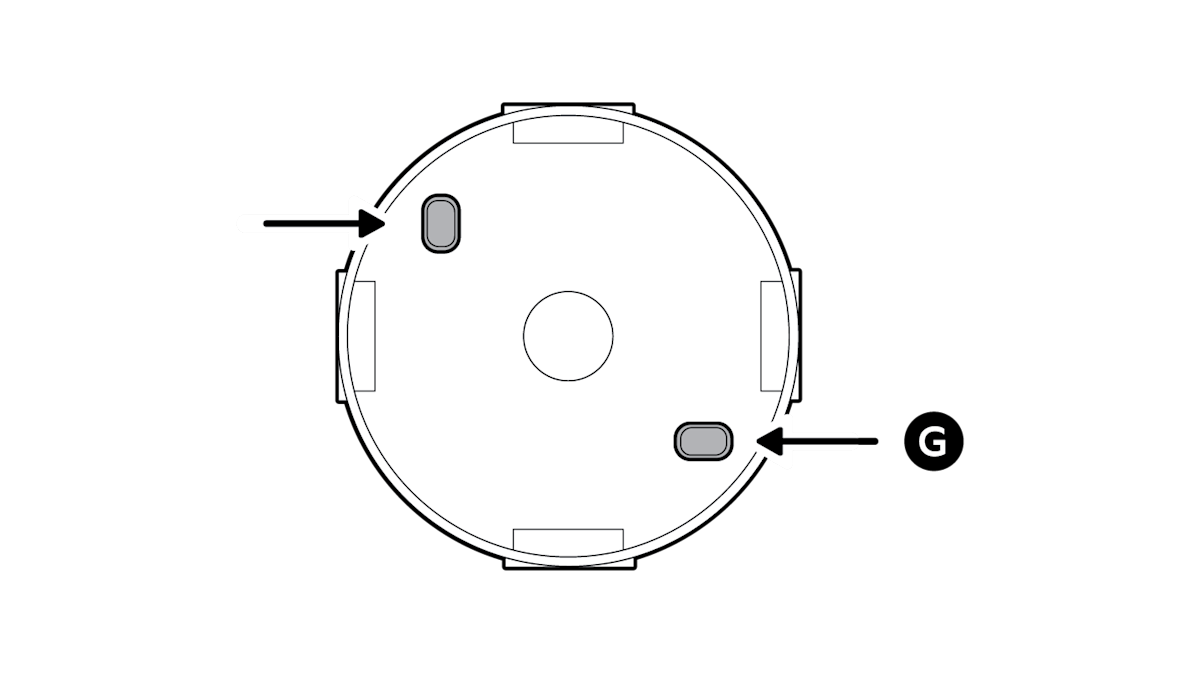

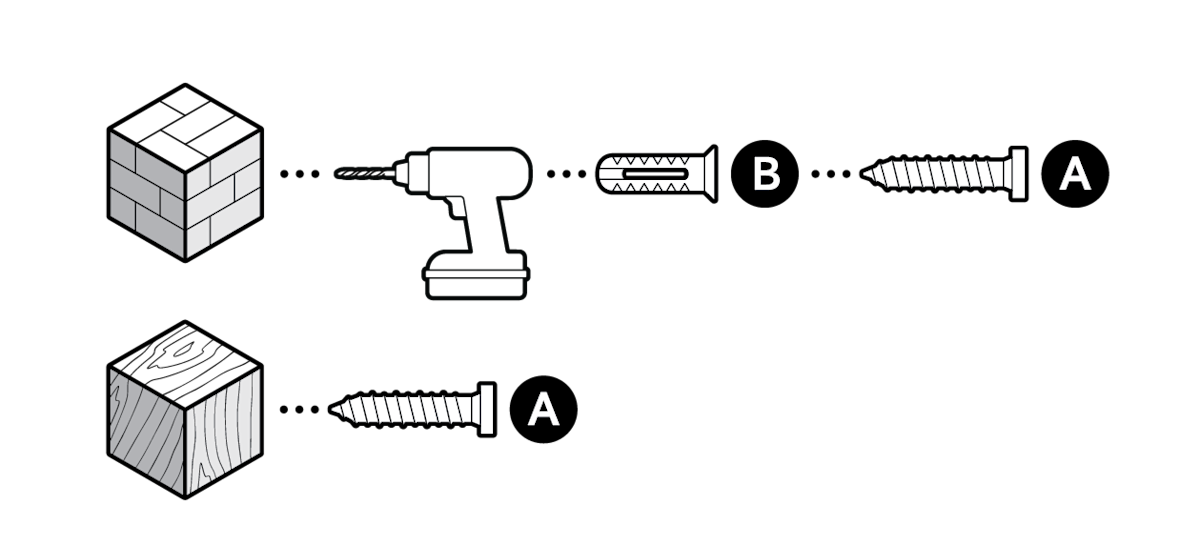

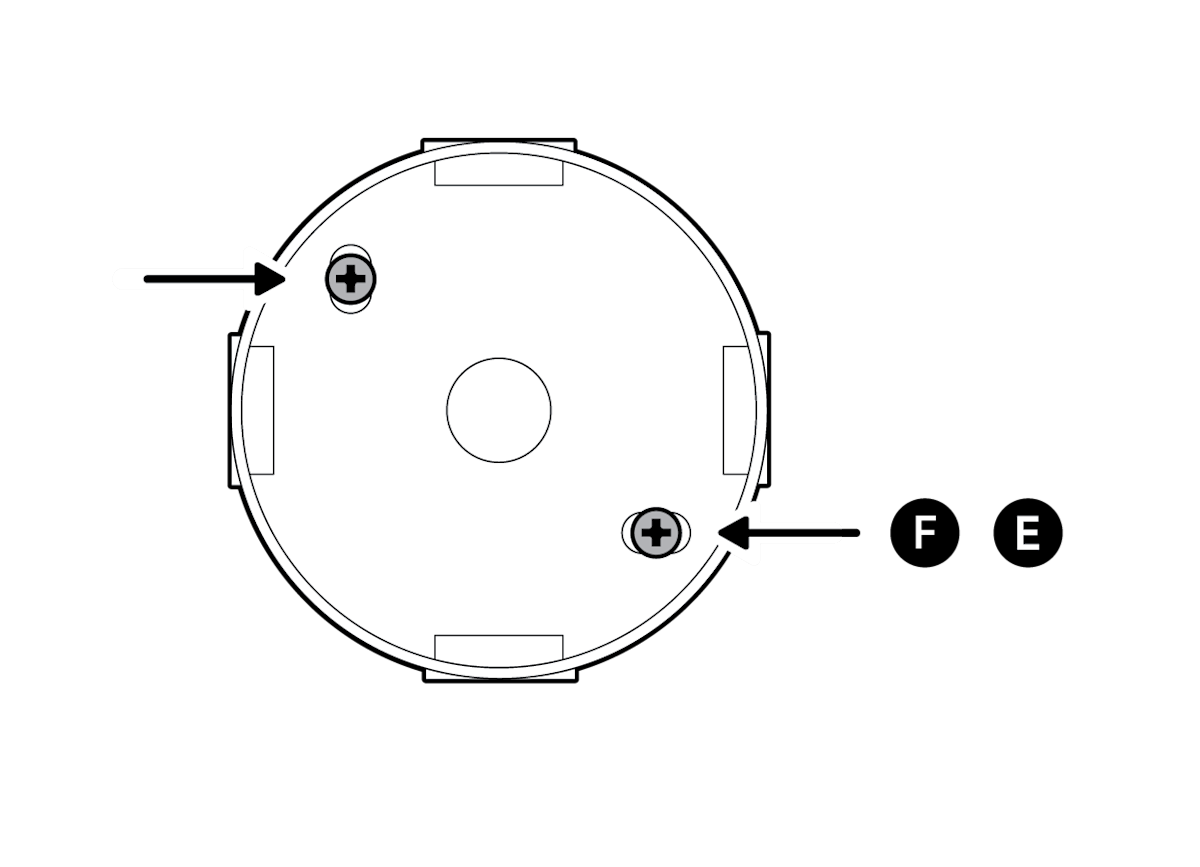

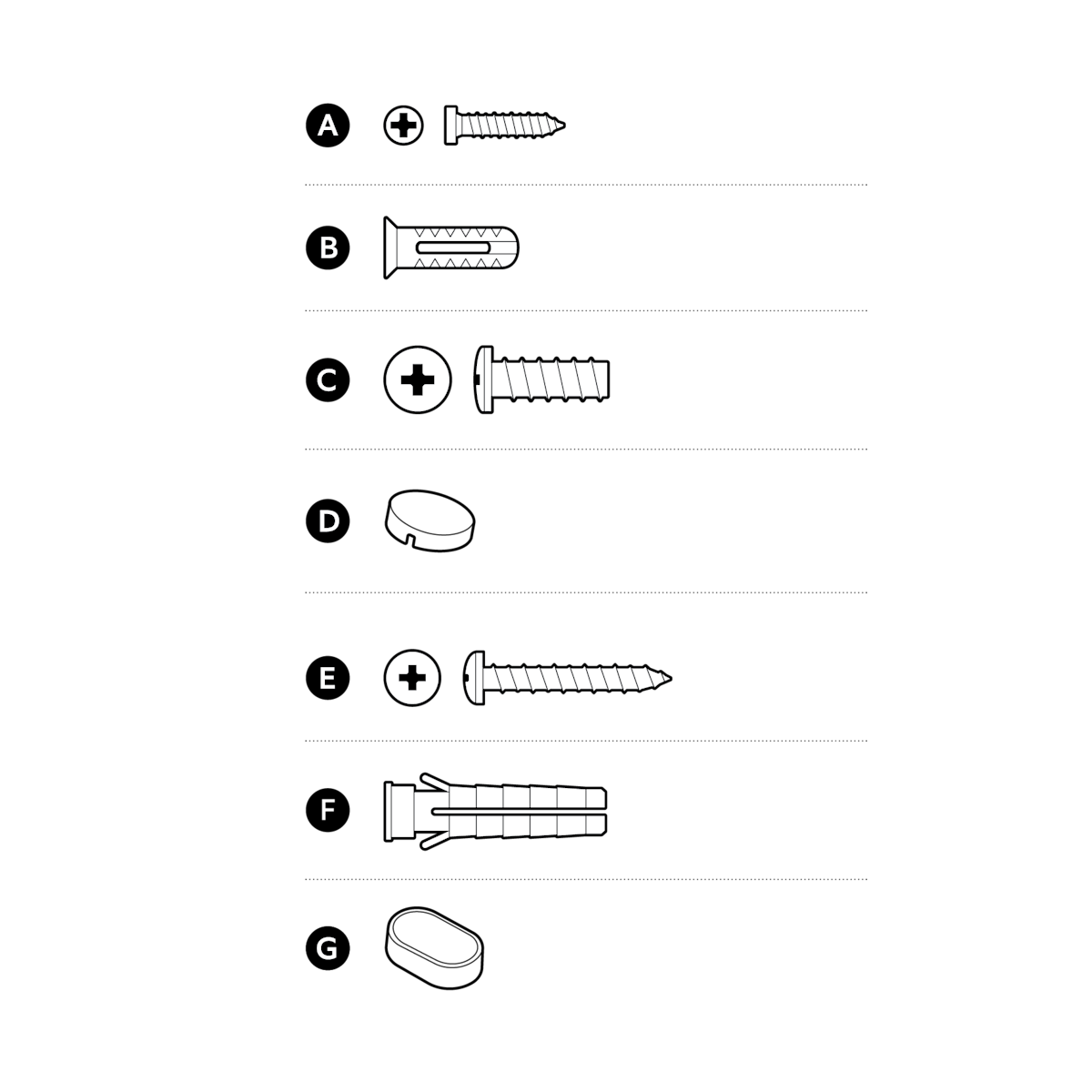

2. Bevestig de meegeleverde aansluitdoos met de inbegrepen schroeven aan de wand of aan het plafond.

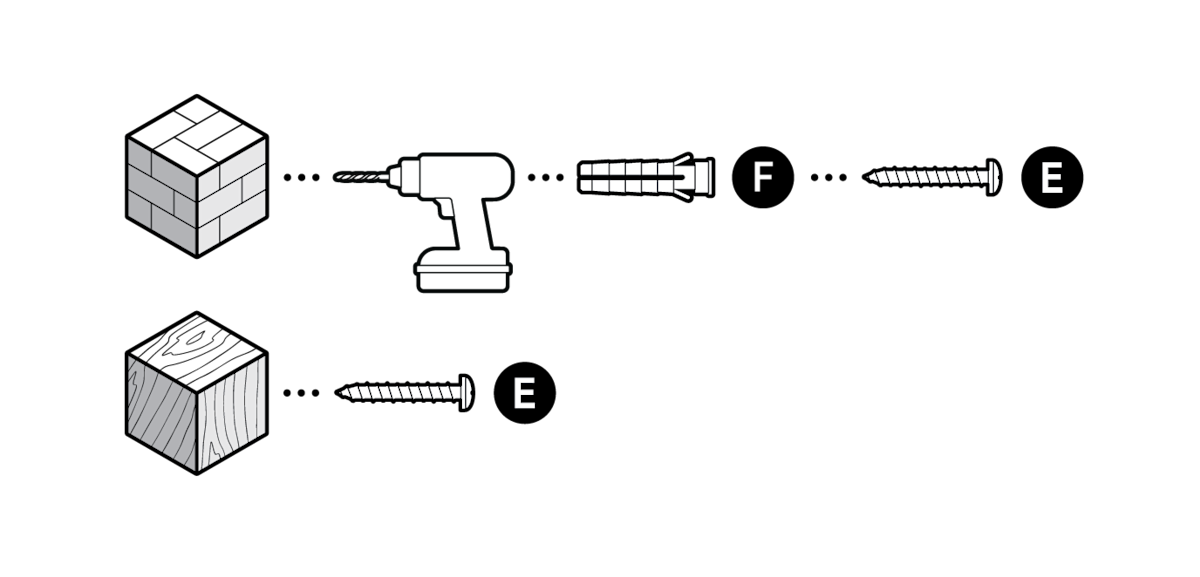

Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 5 mm om de gaten voor de inbegrepen pluggen te boren.

3. Dek de schroefgaten af met de meegeleverde pluggen.

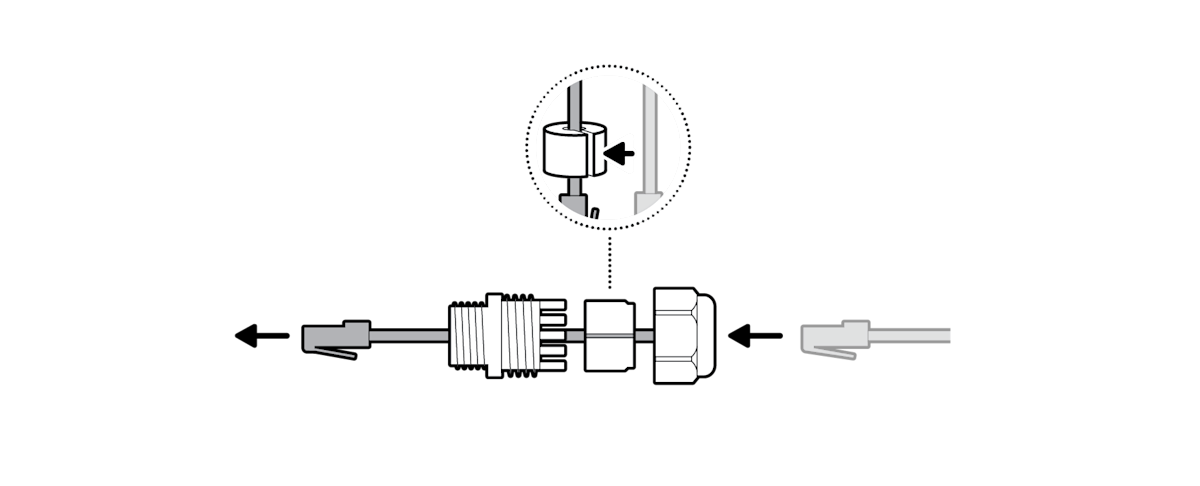

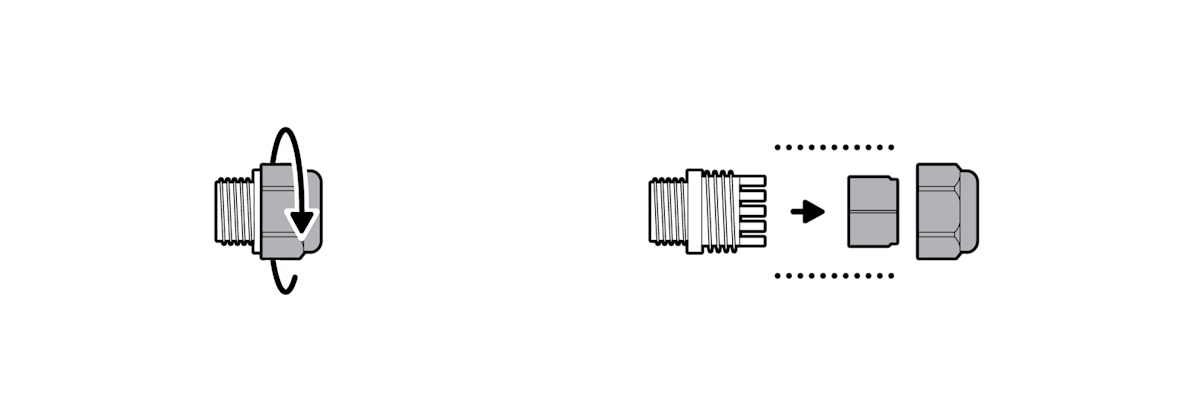

4. Demonteer de kabelwartel door de dop van de behuizing los te schroeven.

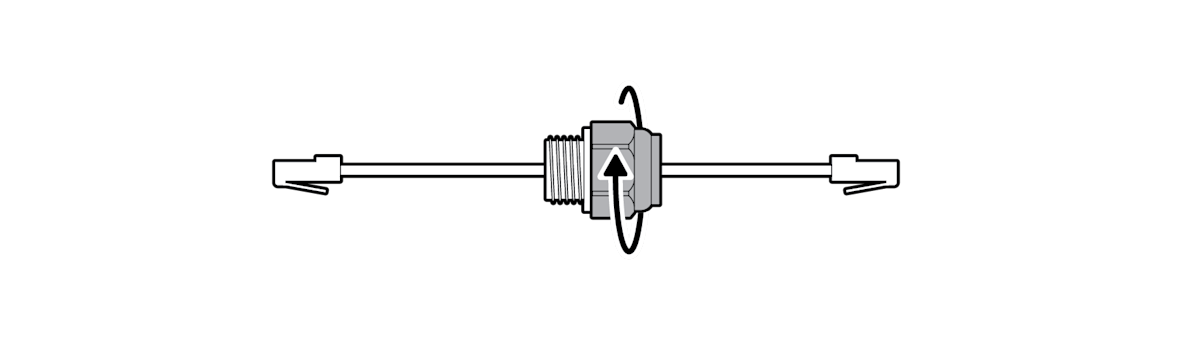

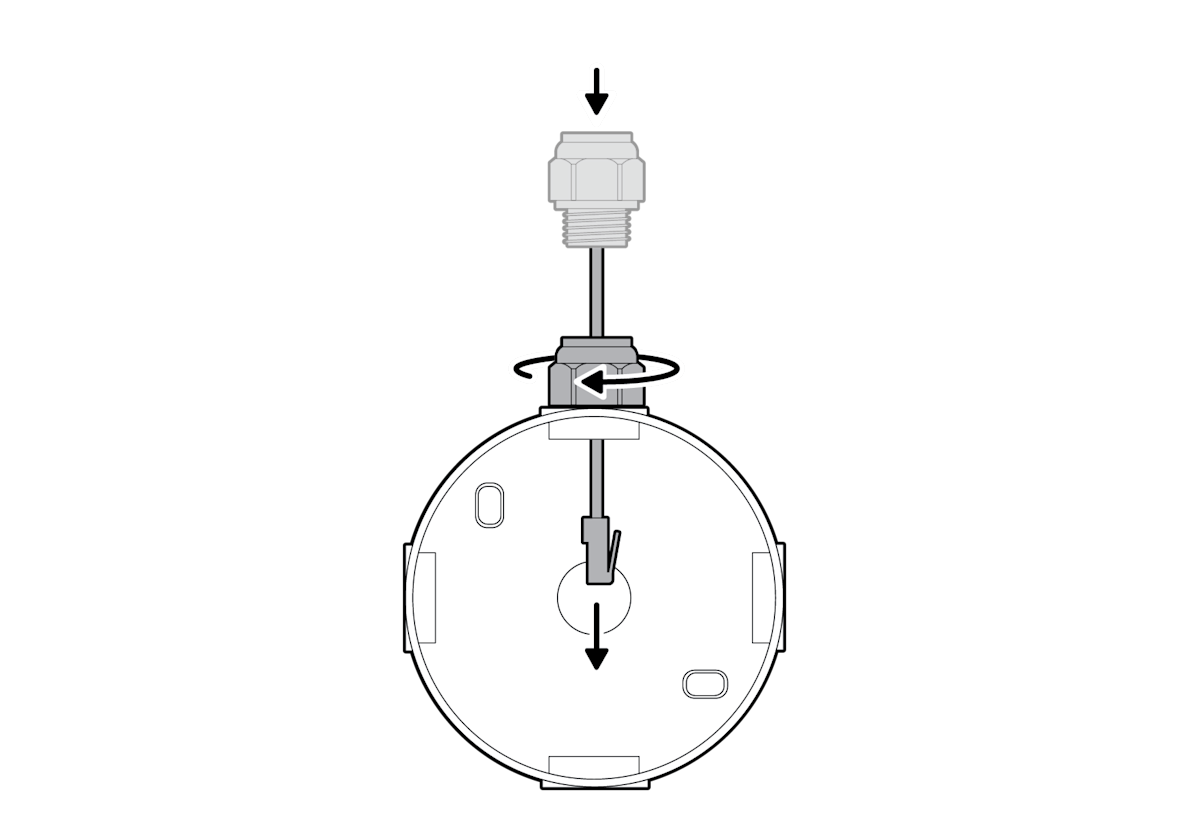

5. Voer de ethernet-kabel door de kabelwartel, wikkel de O-ring om de kabel en schroef deze stevig vast.

LET OP: als de ethernet-kabel door het middengat wordt geleid, is het niet nodig om de kabelwartel te bevestigen

6. Steek de ethernet-kabel door de uitsparing en zorg ervoor dat de kabelwartel goed vastzit.

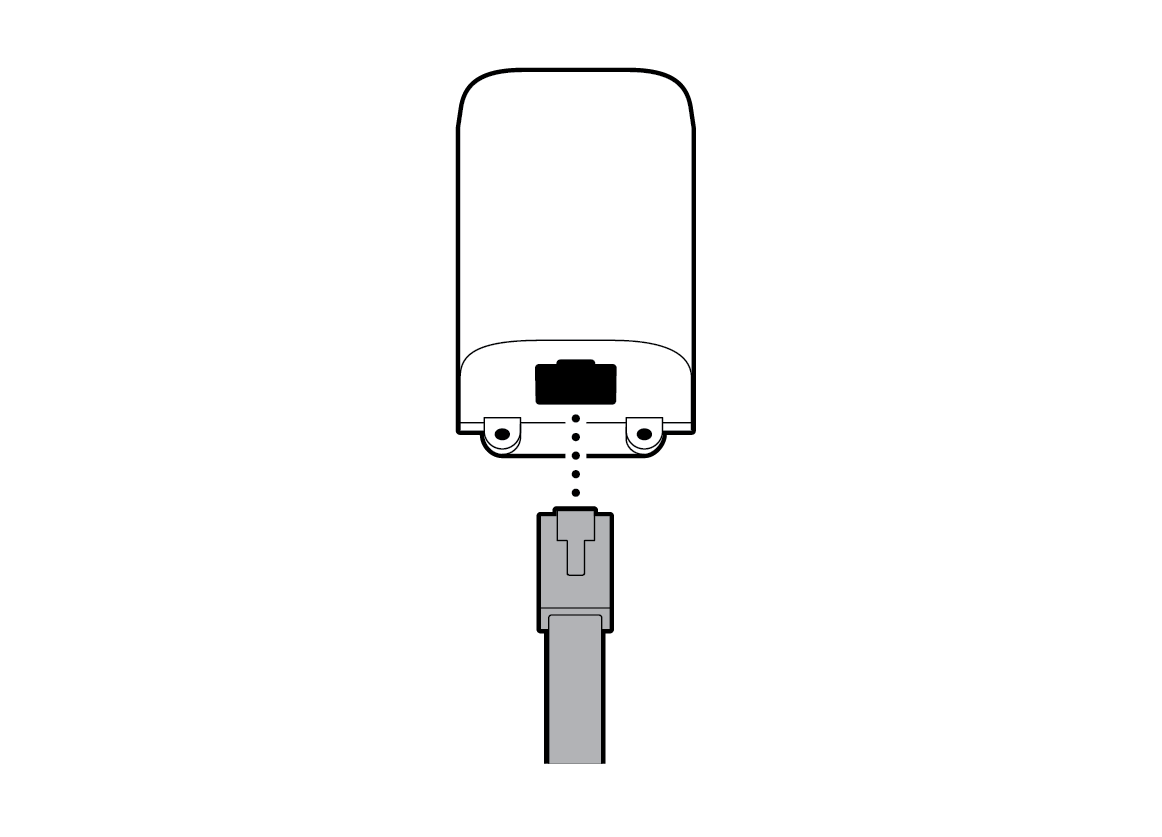

7. Sluit de ethernet-kabel aan op de adapter.

8. Sluit de USB-C-kabel in de afdekking van de aansluitdoos aan op de adapter en zorg ervoor dat deze goed is aangesloten.

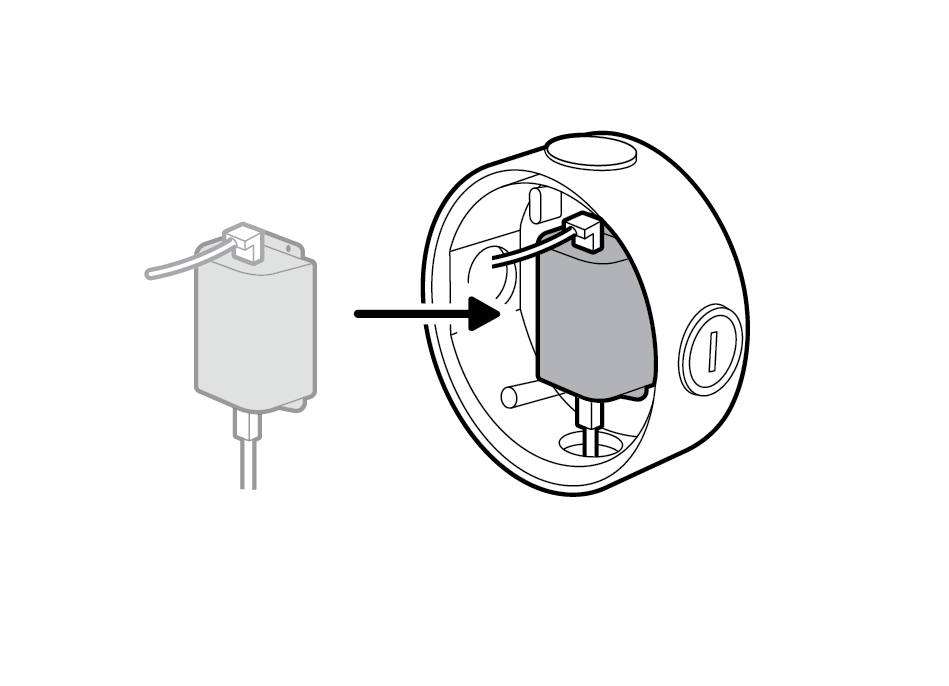

9. Plaats de adapter in het midden van de aansluitdoos.

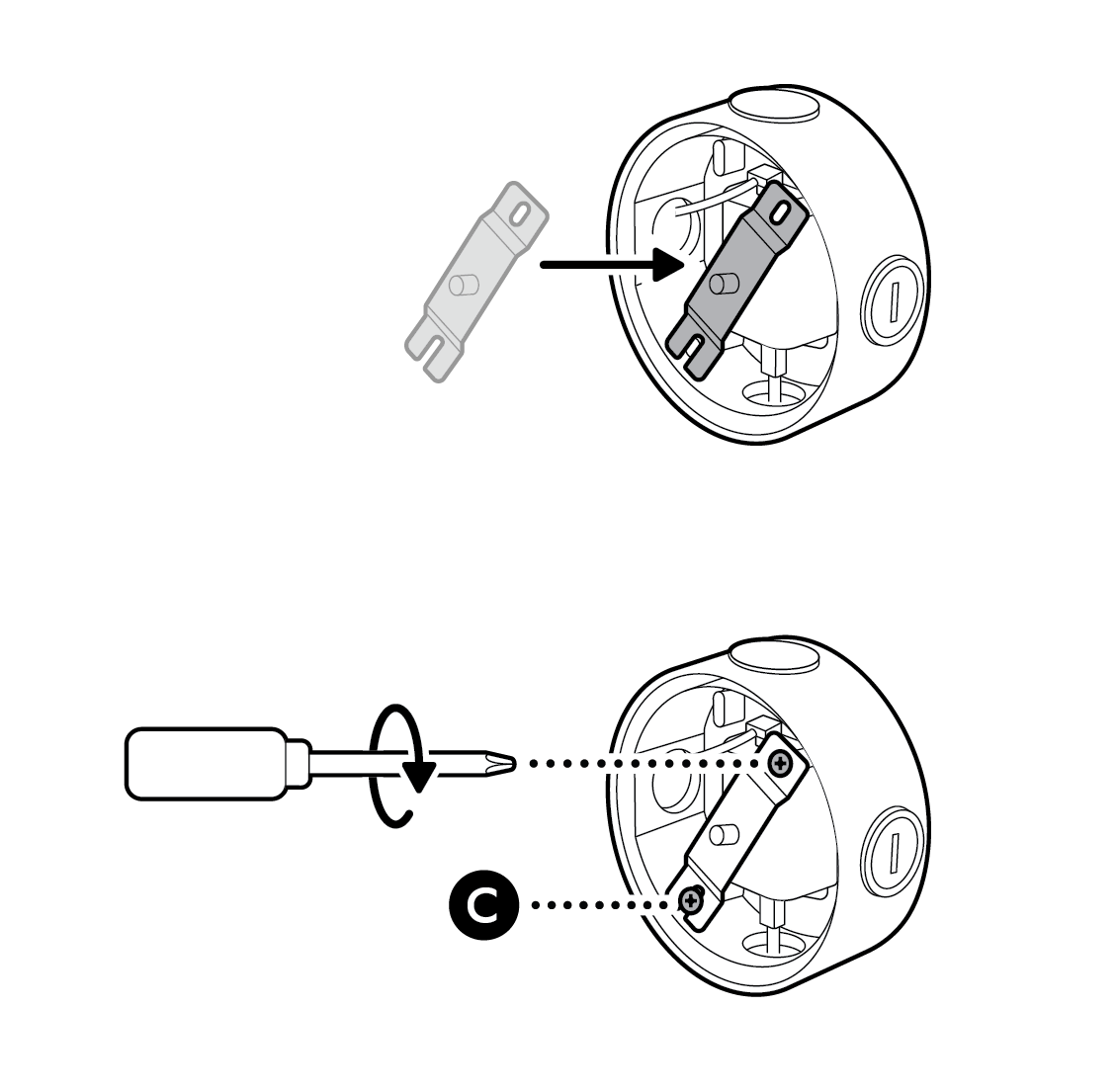

10. Bevestig de metalen dwarsstang met de meegeleverde schroeven, te beginnen met het gesloten schroefgat.

11. Sluit de aansluitdoos met de afdekking.

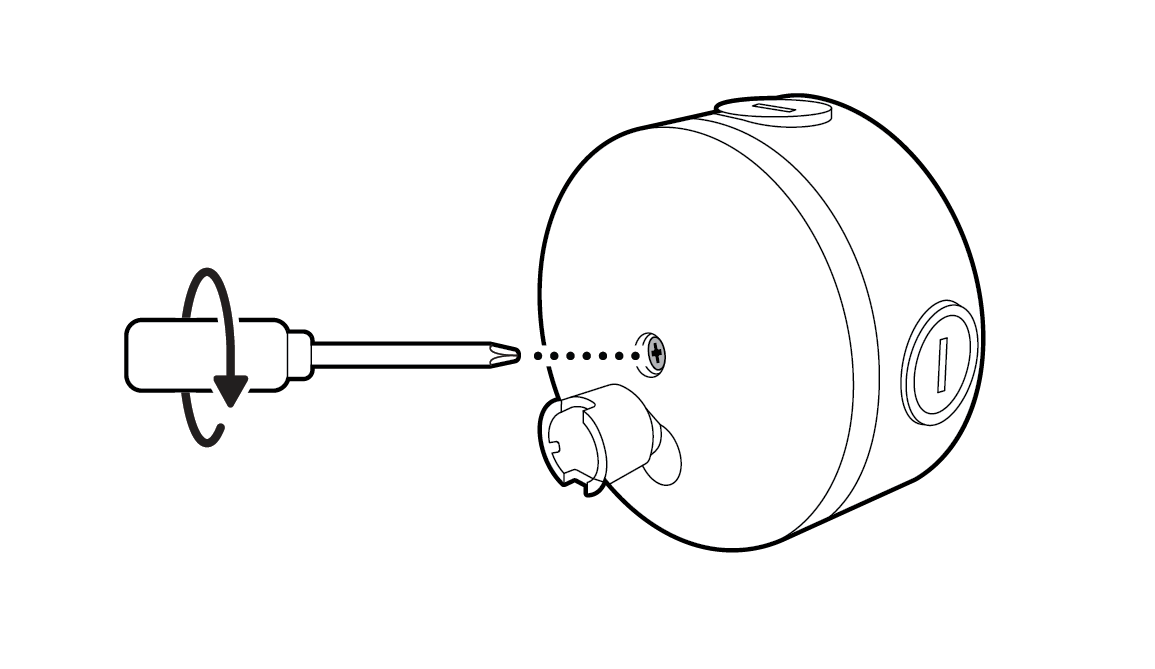

12. Draai de middelste schroef vast om de afdekking van de aansluitdoos op zijn plaats te bevestigen.

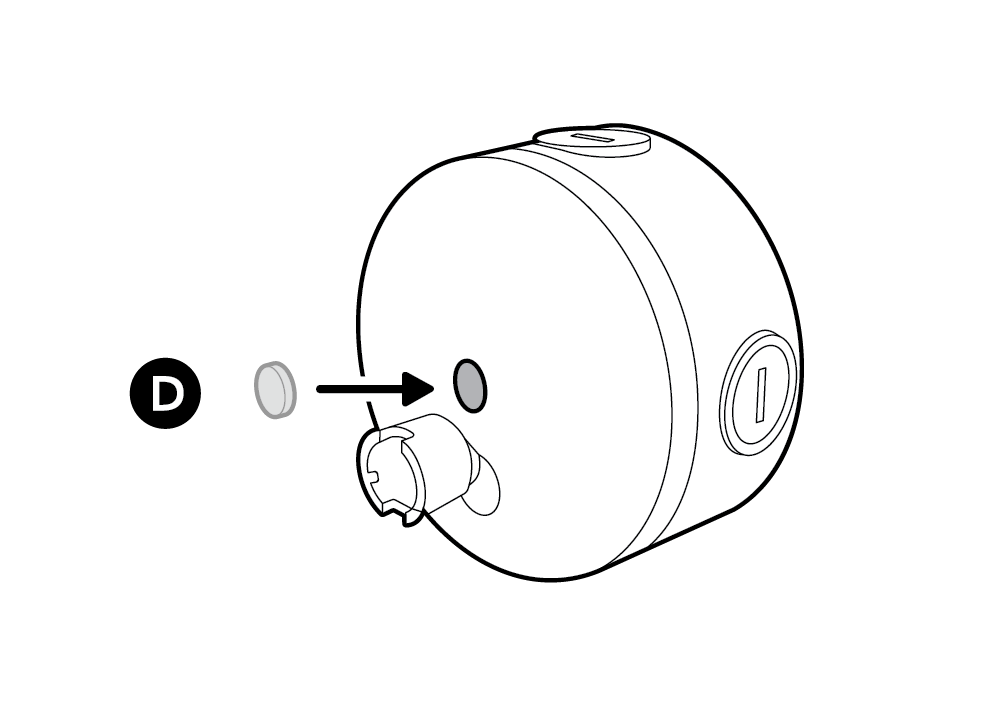

13. Dek het middelste schroefgat af met de meegeleverde plug.

14. Raadpleeg de installatiehandleiding van je camera om de native afdekking en rubberen dop te verwijderen.

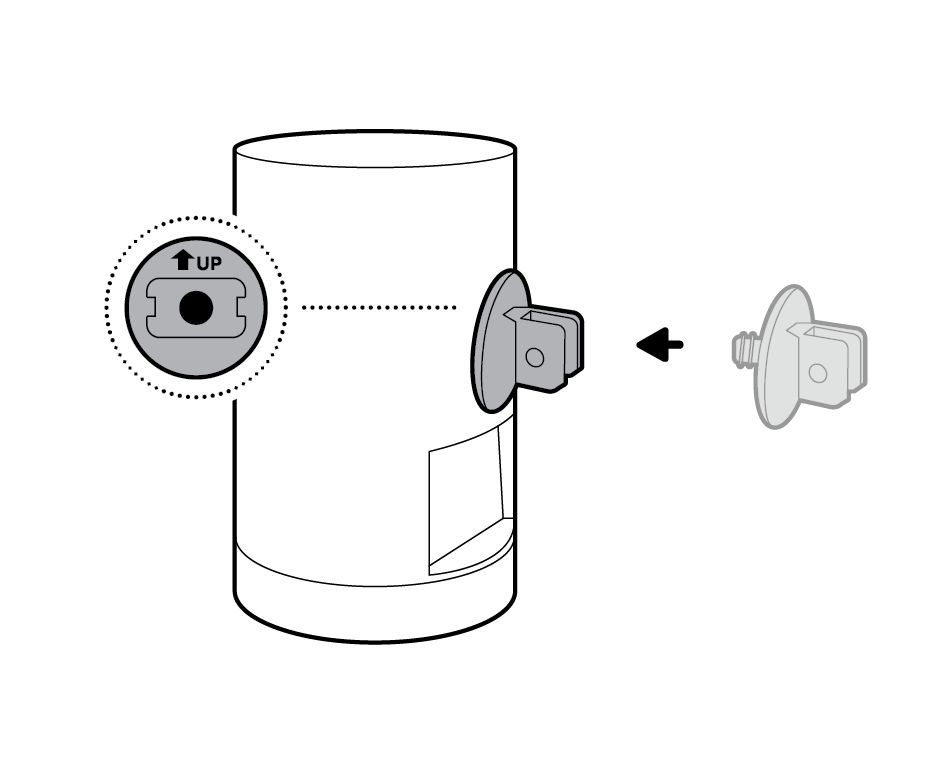

15. Draai de meegeleverde zeskantige koppeling vast aan de achterzijde van de camera en zorg ervoor dat de kabelgroef verticaal is uitgelijnd.

16. Raadpleeg indien nodig de installatiehandleiding van de camera om de rubberen plug uit de voedingspoort van de camera te verwijderen.

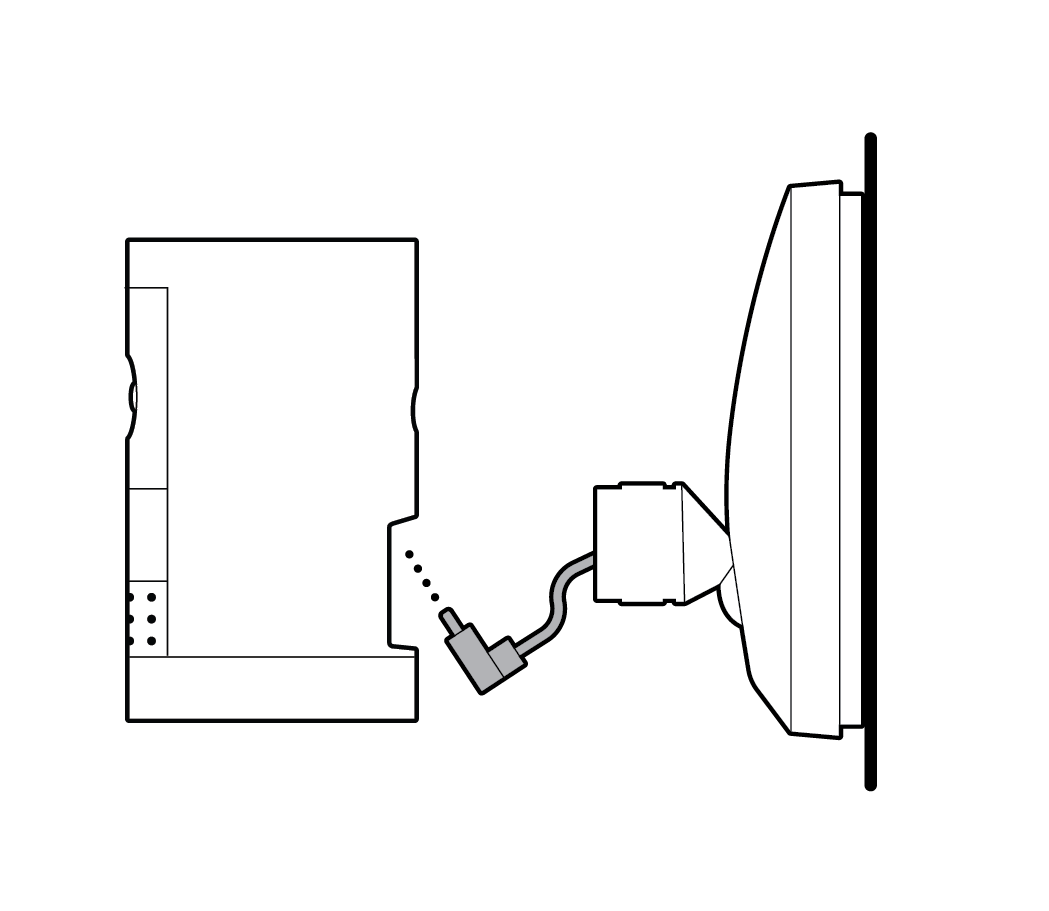

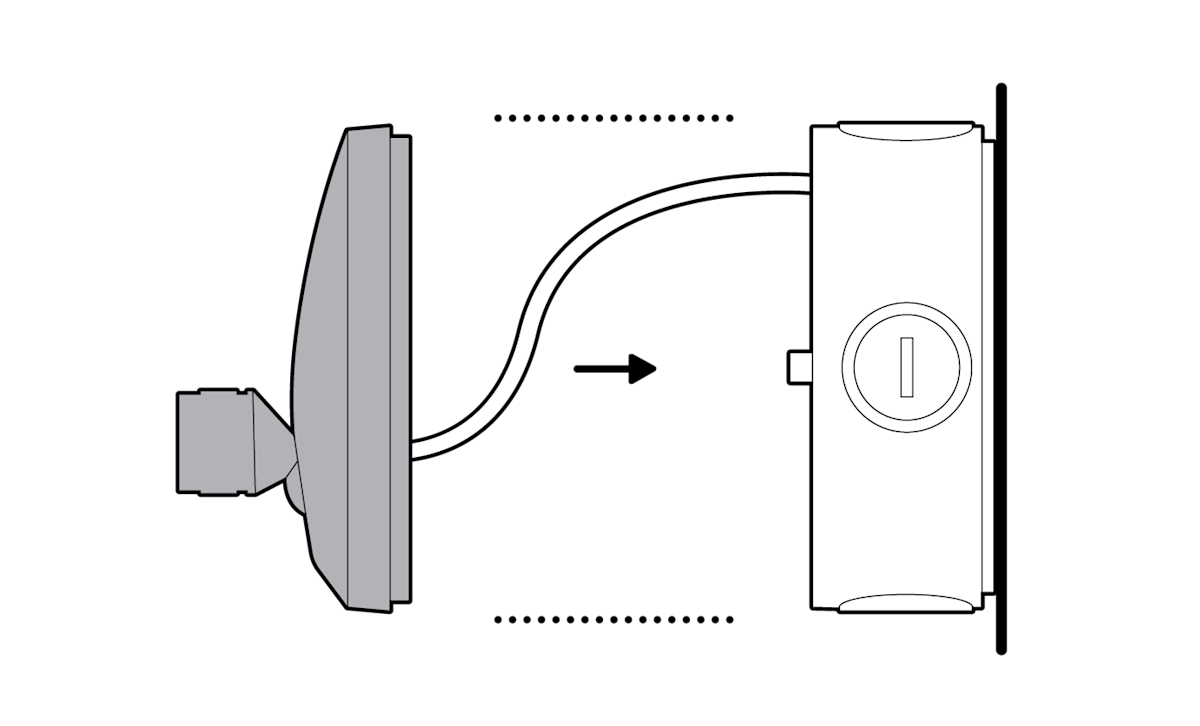

17. Sluit de USB-C-kabel op de afdekking van de aansluitdoos aan op de camera en zorg ervoor dat deze goed is aangesloten.

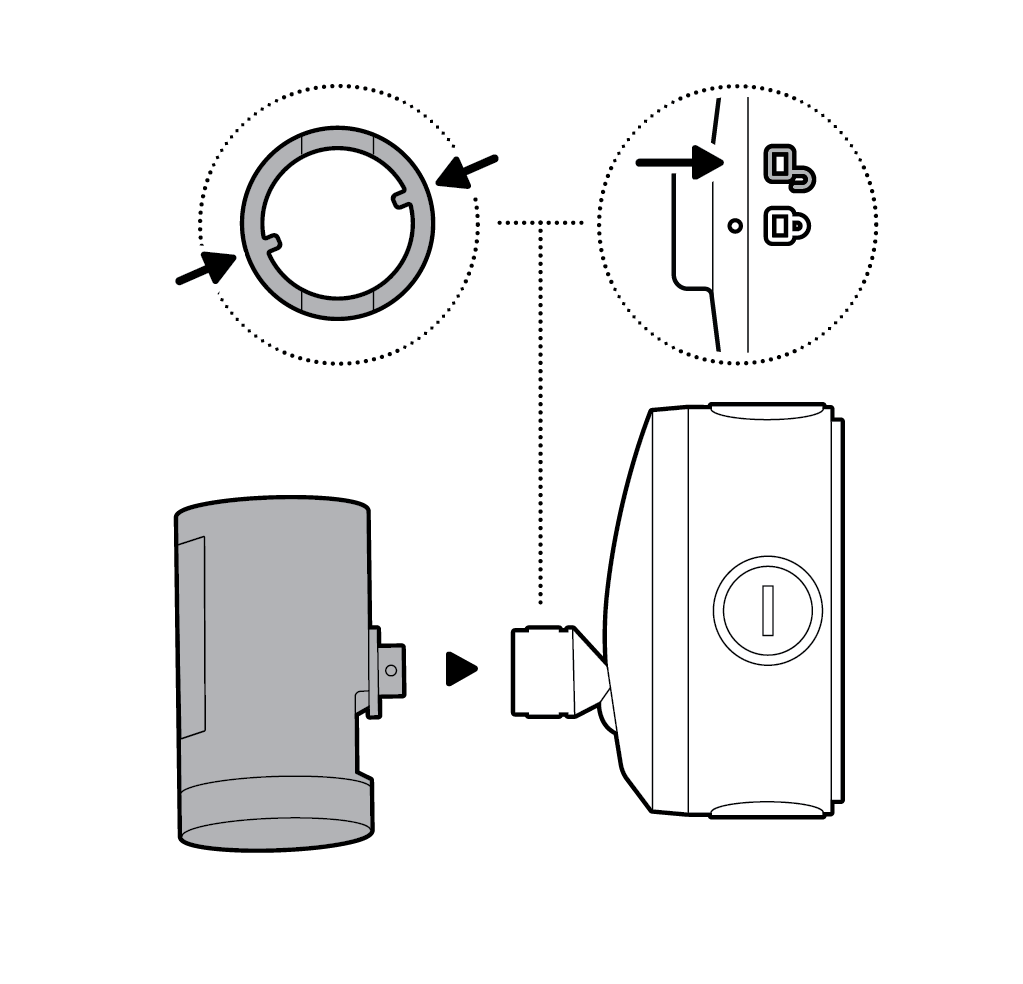

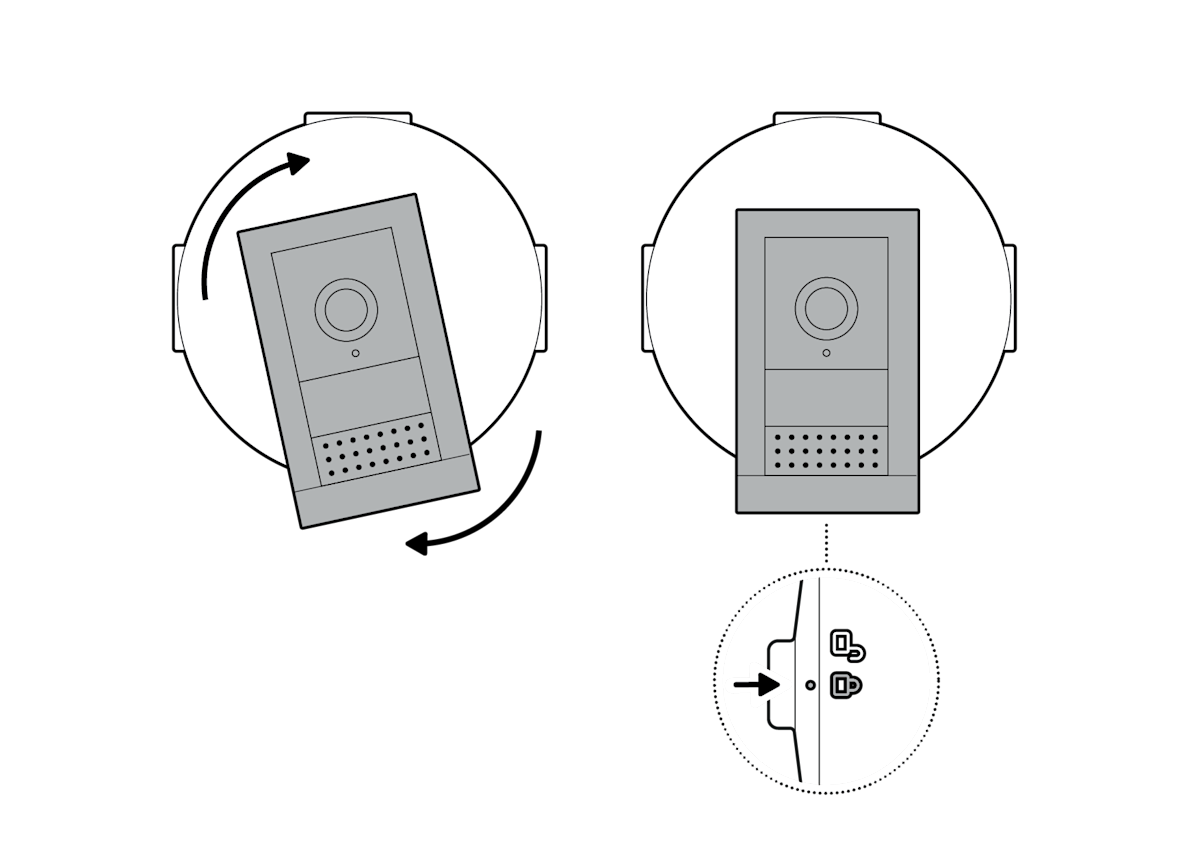

18. Lijn de vergrendelingsindicatoren op de zeskantige koppeling en de afdekking van de aansluitdoos uit en plaats deze.

19. Draai totdat de camera op zijn plaats vastklikt.

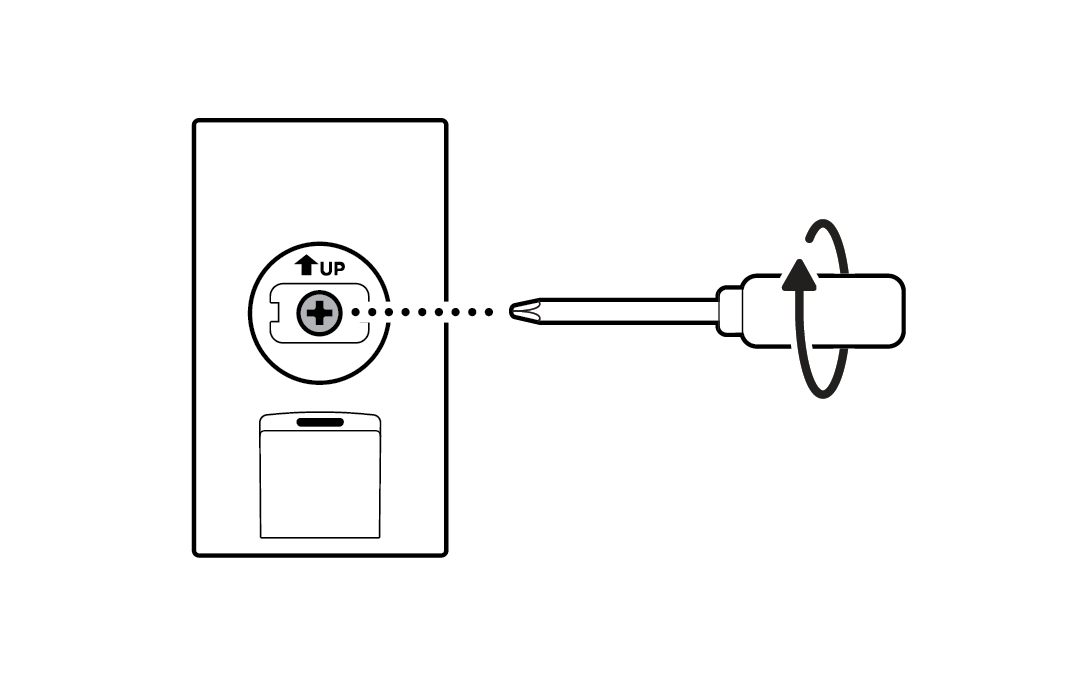

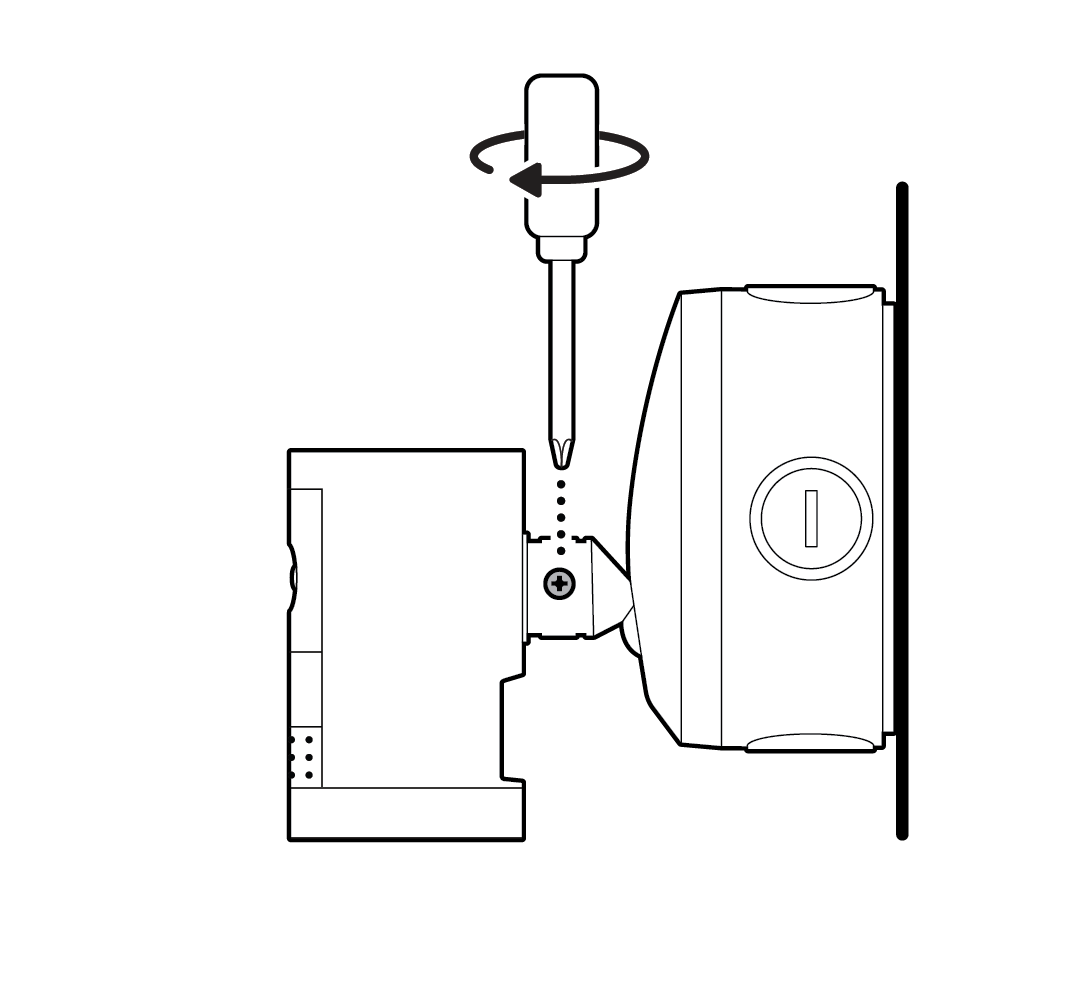

20. Draai de veiligheidsschroef vast.

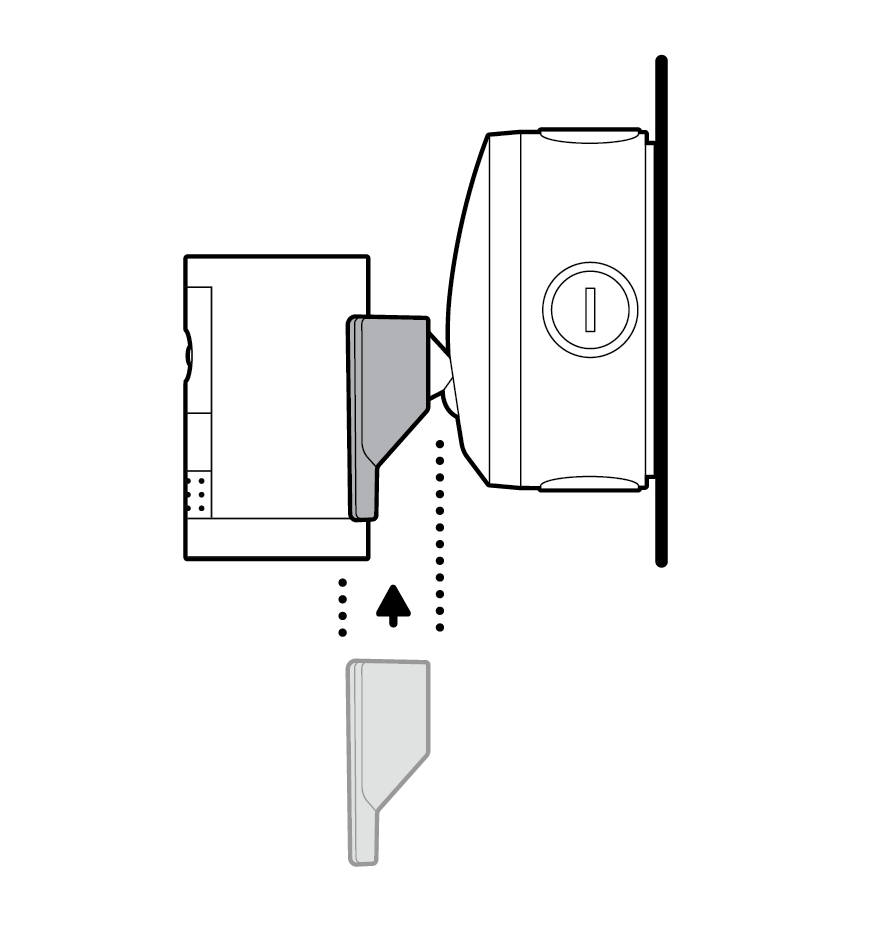

21. Plaats de decoratieve afdekking van de camera door deze dicht te schuiven tot je een klik hoort om hem vast te zetten.

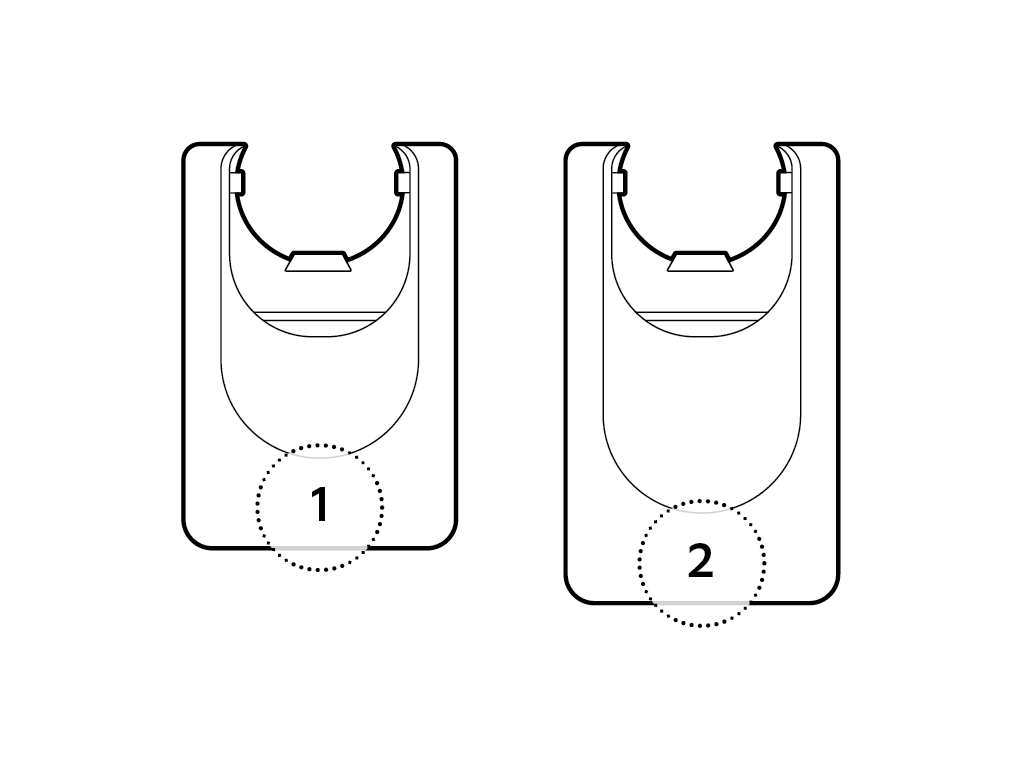

22. Als je Outdoor Cam Plus installeert, gebruik dan decoratieve afdekking 1. Gebruik bij het installeren van de Outdoor Cam Pro decoratieve afdekking 2.

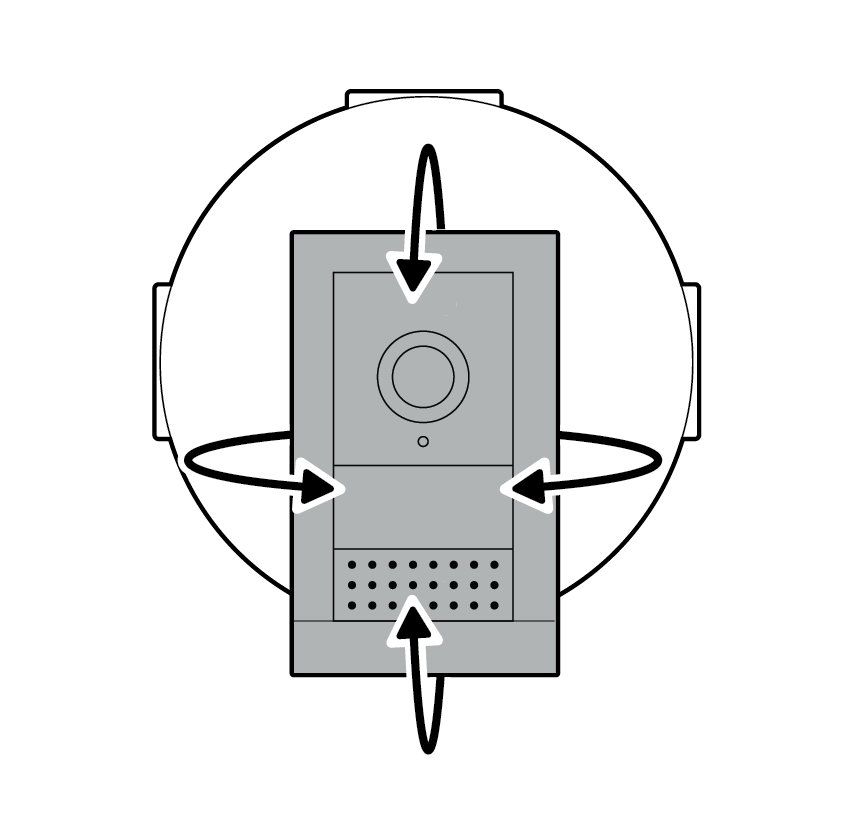

23. Pas indien nodig de positie van de camera aan.

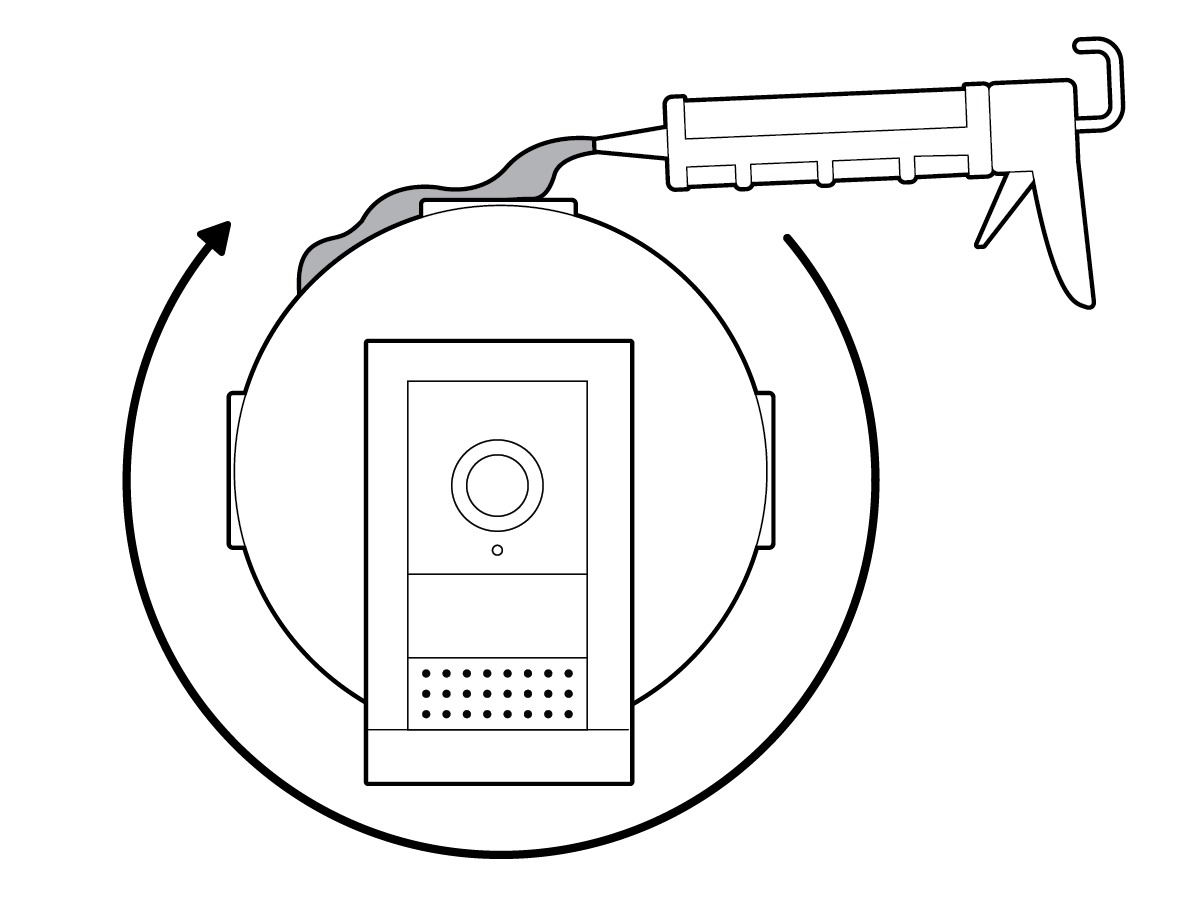

24. Voor extra weerbestendigheid breng je de juiste siliconen of kit aan rond de uitsparingen van de aansluitdoos, tussen de aansluitdoos en de steun van de afdekking van de aansluitdoos, en tussen de aansluitdoos en het montageoppervlak om eventuele openingen af te dichten.

Neerzetten op vlakke ondergrond

UITSLUITEND VOOR GEBRUIK BINNENSHUIS

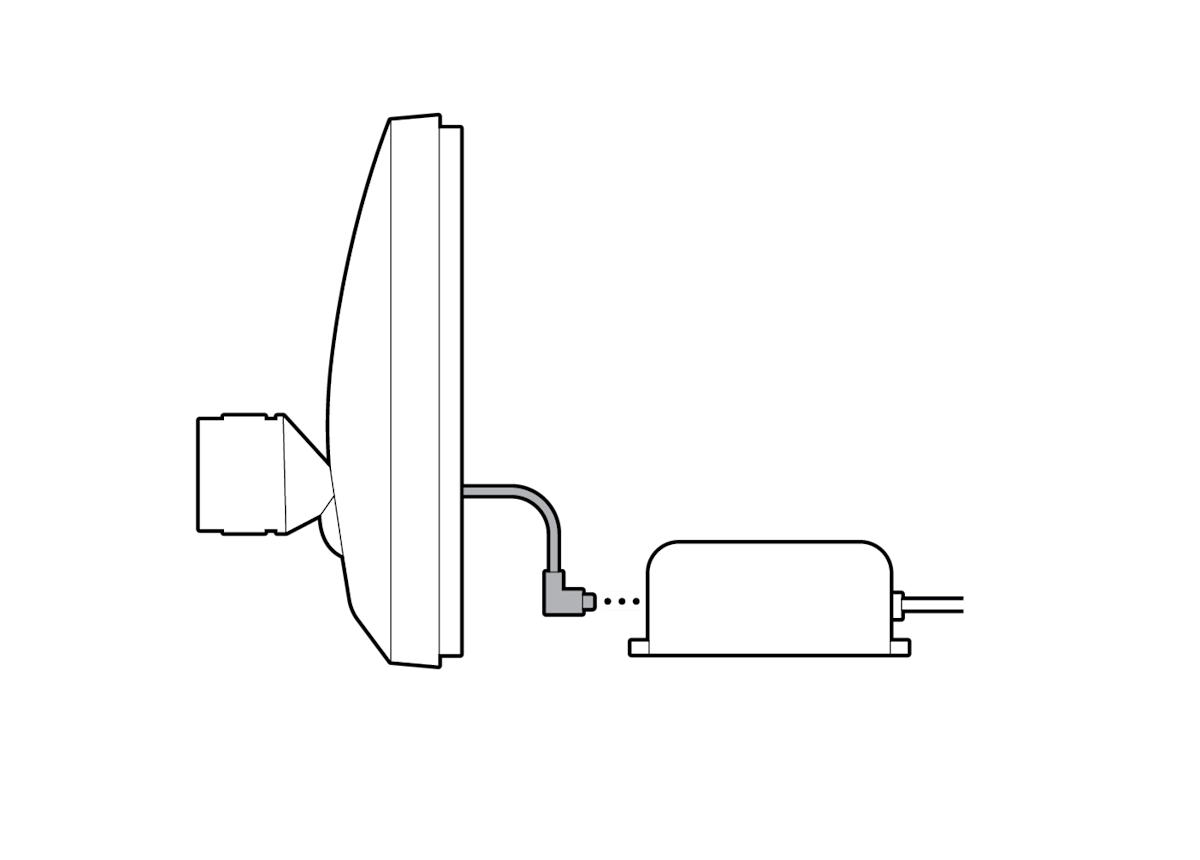

1. Sluit de ethernet-kabel aan op de adapter.

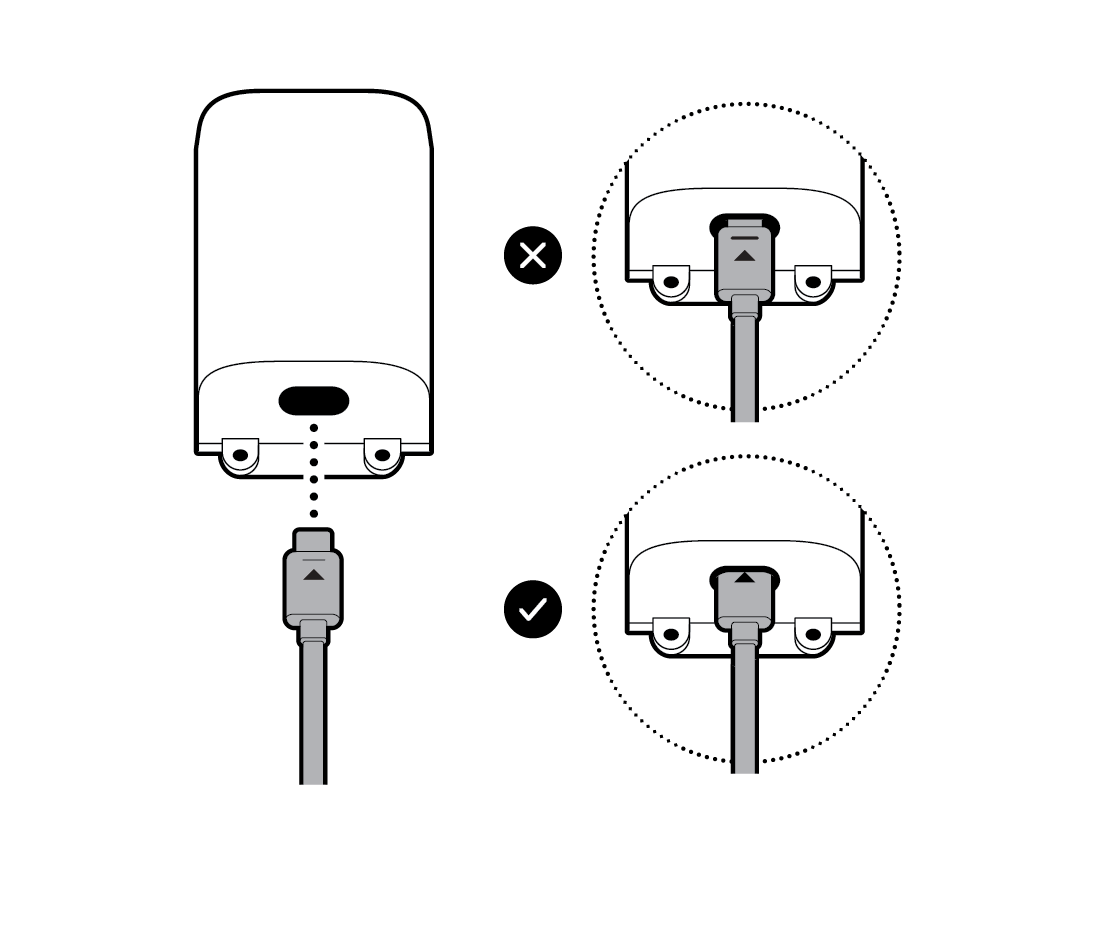

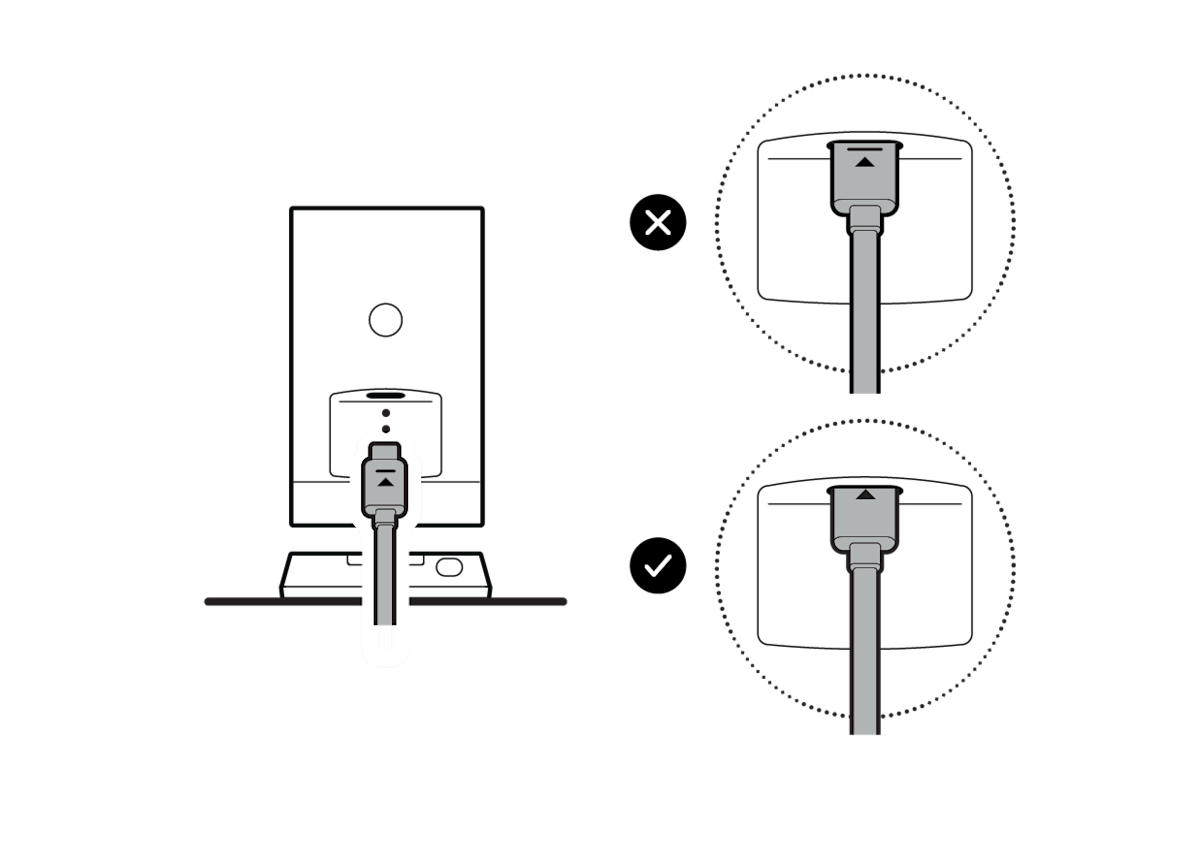

2. Sluit de USB-C-kabel aan op de adapter tot de indicatorlijn verdwijnt.

3. Raadpleeg indien nodig de installatiehandleiding van de camera om de rubberen plug uit de voedingspoort van de camera te verwijderen.

4. Sluit het andere uiteinde van de USB-C-kabel aan op de camera tot de indicatorlijn verdwijnt.

Muurinstallatie

UITSLUITEND VOOR GEBRUIK BINNENSHUIS

1. Bevestig de adapter aan de muur met de meegeleverde schroeven.

Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 5 mm om de gaten voor de inbegrepen pluggen te boren.

2. Sluit de USB-C-kabel aan op de adapter tot de indicatorlijn verdwijnt.

3. Refer to your camera setup guide to remove the rubber plug from your camera’s power port, if necessary.

4. Plug the other end of the USB-C cable in to your camera until the indicator line disappears.
