Installatiehandleiding Battery Doorbell

Installatiehulpmiddelen inbegrepen

Inbegrepen installatiehulpmiddelen

Benodigd gereedschap

PH2

6 mm (¼ in)

1. Download de Ring-app.

2. Scan de QR-code.

3. Verwijder de beschermfolie.

4. Laad de batterij volledig op.

5. Kies een locatie voor de deurbel.

Ontdek hoe je een kantel- of hoekmontageset installeert voor een andere kijkhoek van je videodeurbel

Installeer de deurbel zonder verbinding te maken met een bestaande deurgong

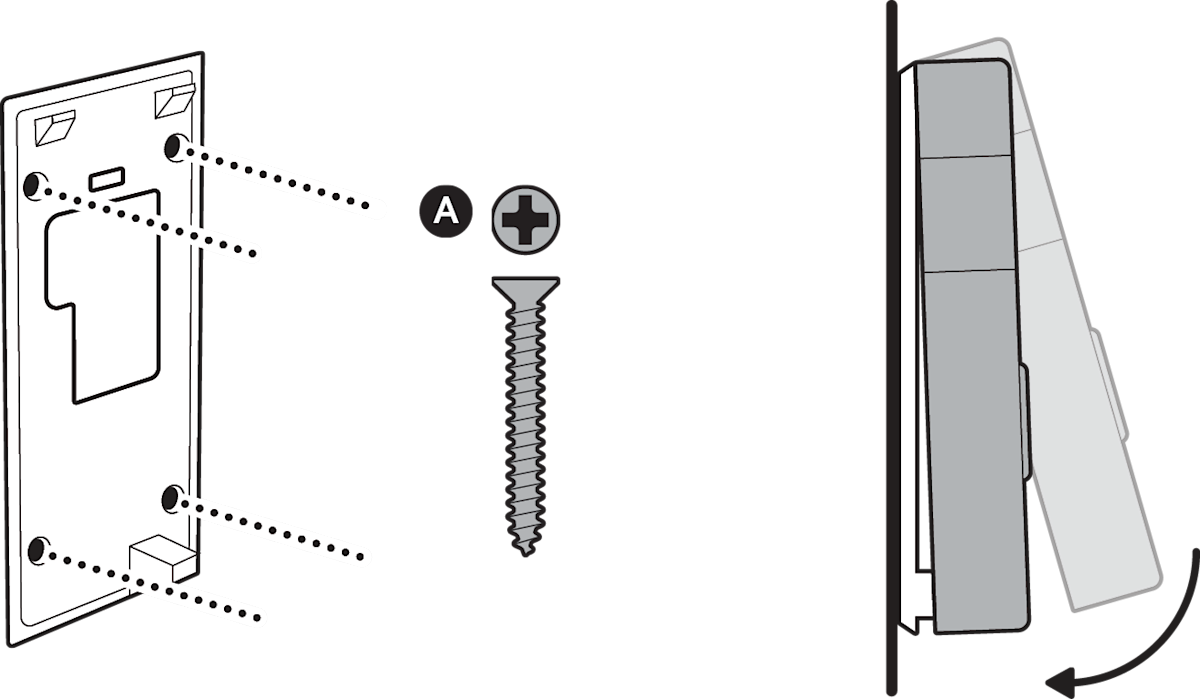

6a. Installeer de montagebeugel. Bevestig de deurbel vervolgens aan de beugel.

Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 6 mm om de gaten voor de inbegrepen pluggen te boren.

7a. Druk de deurbel tegen de beugel om hem vast te zetten. Wacht totdat je een klik hoort.

Installeer de deurbel en maak verbinding met een bestaande deurgong

6b. Sluit de stroom af bij de schakelaar.

LET OP! Tijdens de installatie werk je met elektrische bedrading. Neem contact op met een erkende elektricien als je de installatie liever niet zelf uitvoert. Sluit de Ring-deurbel niet aan op een intercomsysteem op gelijkstroom.

Gebruik voor je eigen veiligheid alleen een bestaande deurbeltransformator binnen het hieronder vermelde bereik of compatibele Ring-accessoires om je apparaat van stroom te voorzien.

Voor aansluiting op een bestaand deurbelsysteem: - DIN-rail-transformator (8 tot 24 VAC, 50/60 Hz, 5 tot 40 VA)

Ring-accessoires zijn afzonderlijk verkrijgbaar, onder andere: - DIN-rail-transformator (24 Vdc, 420 mA) - Stekkeradapter (24 Vdc, 500 mA) - Zonnelader (5,2 Vdc, 100 mA of 109 mA) - Zonnepaneel (5 Vdc, 380 mA/480 mA/800 mA)

Het gebruik van incompatibele stroombronnen kan het apparaat beschadigen en elektrische schokken veroorzaken.

7b. Installeer de montagebeugel. Sluit de deurbel vervolgens aan op bestaande bedrading en bevestig deze.
