De Wired Video Doorbell Plus (2de generatie) installeren
Veiligheids- en conformiteitsinformatie voor de Wired Video Doorbell Plus (2de generatie)
Bekijk de handleiding voor Wired Video Doorbell Plus (2de generatie) met Bedrading.Inbegrepen hardware
Inbegrepen gereedschap
Verwijdergereedschap
Benodigd gereedschap
Kruiskopschroevendraaier
Boor met een steenboortje van 6 mm (optioneel)
1. Download de Ring-app.
2. Scan de QR-code.
3. Verwijder de beschermende verpakking.
Installatie van deurbel
1. Sluit de stroom af bij de schakelaar.
LET OP: als je niet zeker weet welke stroomonderbreker je moet uitschakelen, schakel je de hoofdschakelaar uit of neem je contact op met een elektricien.
WAARSCHUWING! Tijdens de installatie werk je met elektrische bedrading. Als je beschadigde of onveilige bedrading aantreft, of als je twijfelt of onervaren bent, raadpleeg dan een erkende elektricien.
2. Verwijder de kap van je deurbelgong.
3. Haal de kabels los die aan je deurbel zijn bevestigd.
4. Gebruik de meegeleverde lasdop om de draden met elkaar te verbinden.
5. Breng de kap weer op de deurbelgong aan.
6. Lokaliseer de transformator van je huidige deurbel.

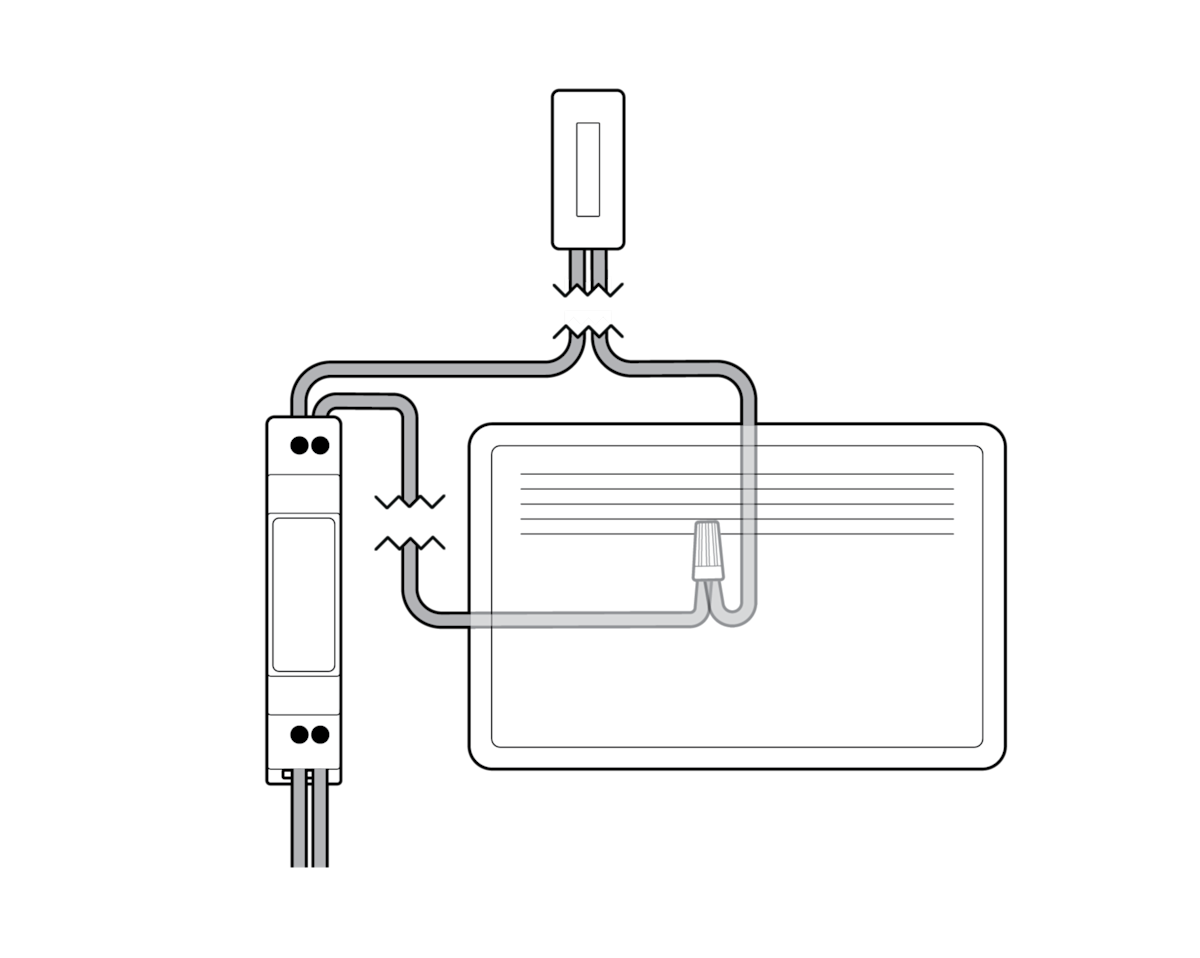

7. Installeer de meegeleverde transformator.

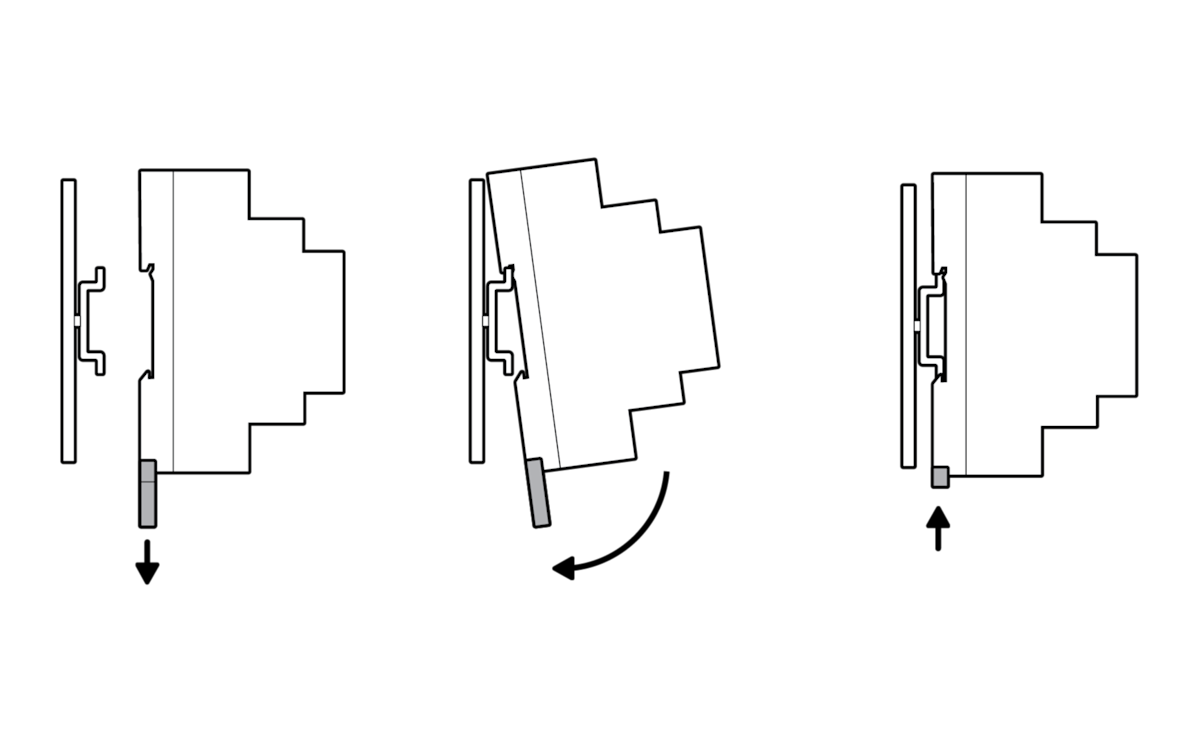

(Optioneel) Verwijder de transformator uit de behuizing.
8. Zet stroom op de onderste L- en N-aansluitingen. Sluit de deurbel aan op de pluspool (+) en minpool (–) (deurbeldraden kunnen op beide aansluitingen worden aangesloten).

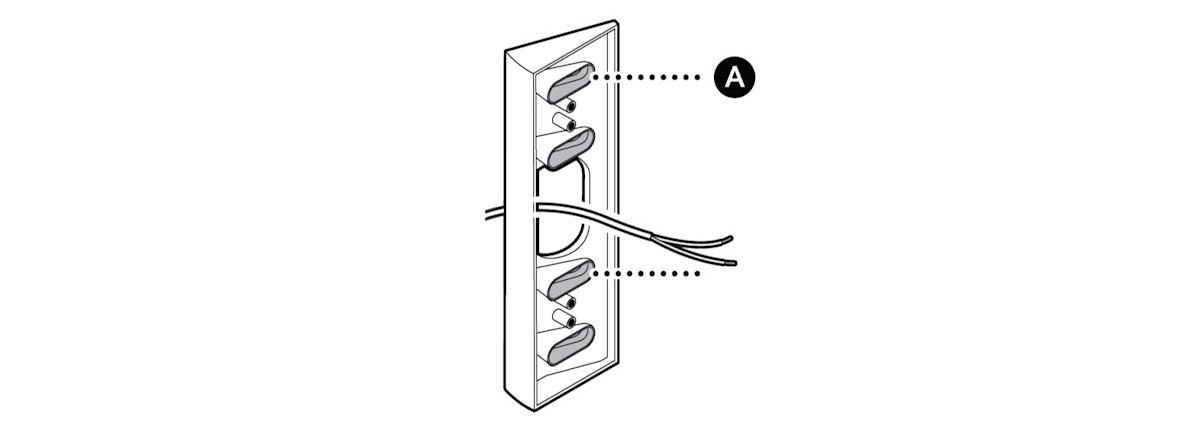

9. (Optioneel) Als je een hoekmontagebeugel gebruikt, installeer je de beugel over de snoeren van je deurbel met behulp van de grote ovalen gaten. Zorg ervoor dat de beugel in de gewenste kijkrichting wijst.
Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 6 mm om de gaten voor de inbegrepen pluggen te boren.

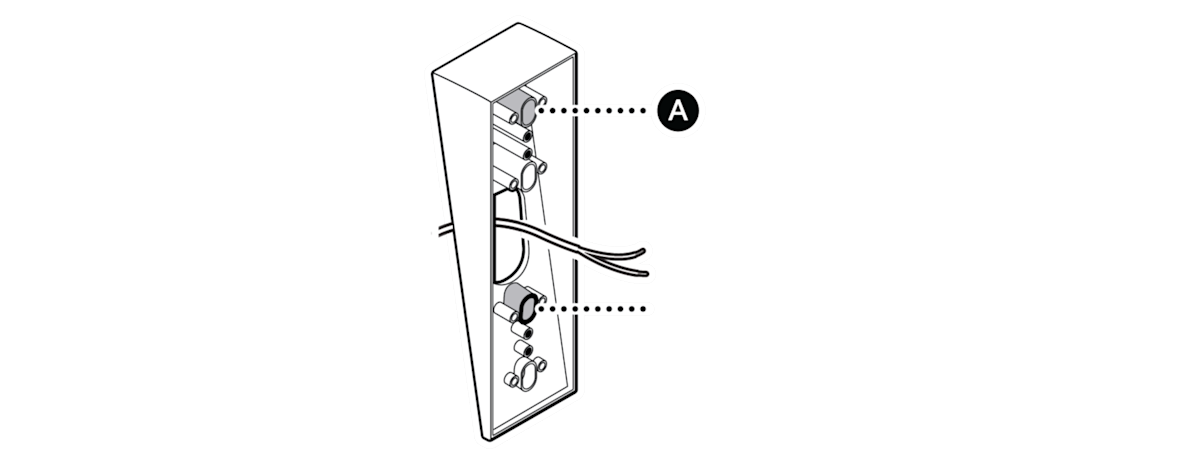

(Optioneel) Als je een kantelmontagebeugel gebruikt, installeer je de beugel over de snoeren van je deurbel met behulp van de schroeven die zijn meegeleverd met je kantelmontageset. Zorg ervoor dat deze naar beneden is gericht.
Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 6 mm om de gaten voor de inbegrepen pluggen te boren.

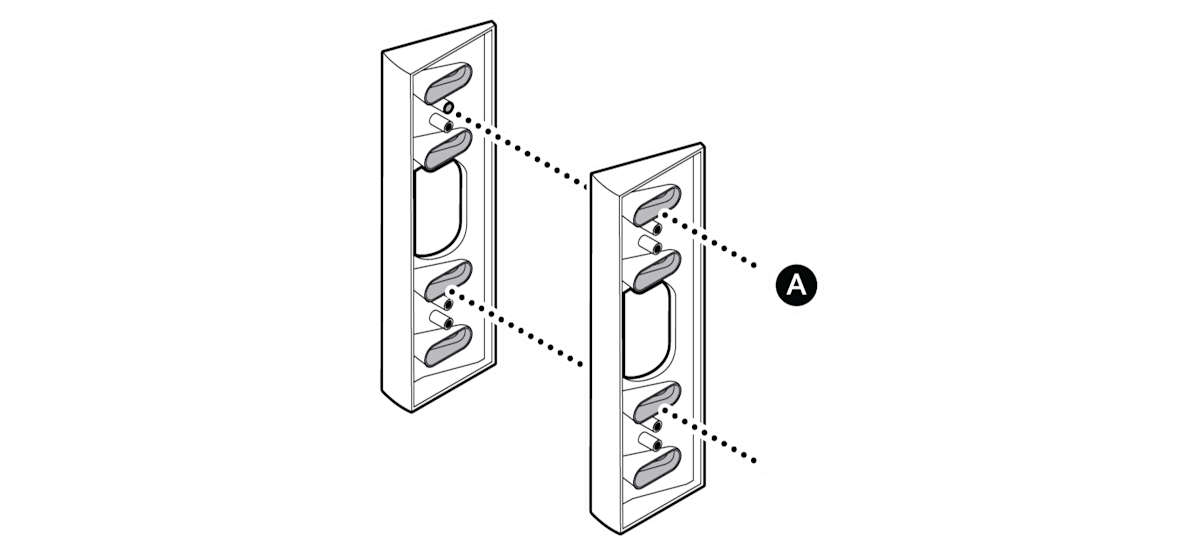

10. (Optioneel) Als je meerdere kantel- en hoekmontagebeugels installeert, steek je de schroeven door beide beugels om ze bij elkaar te houden.

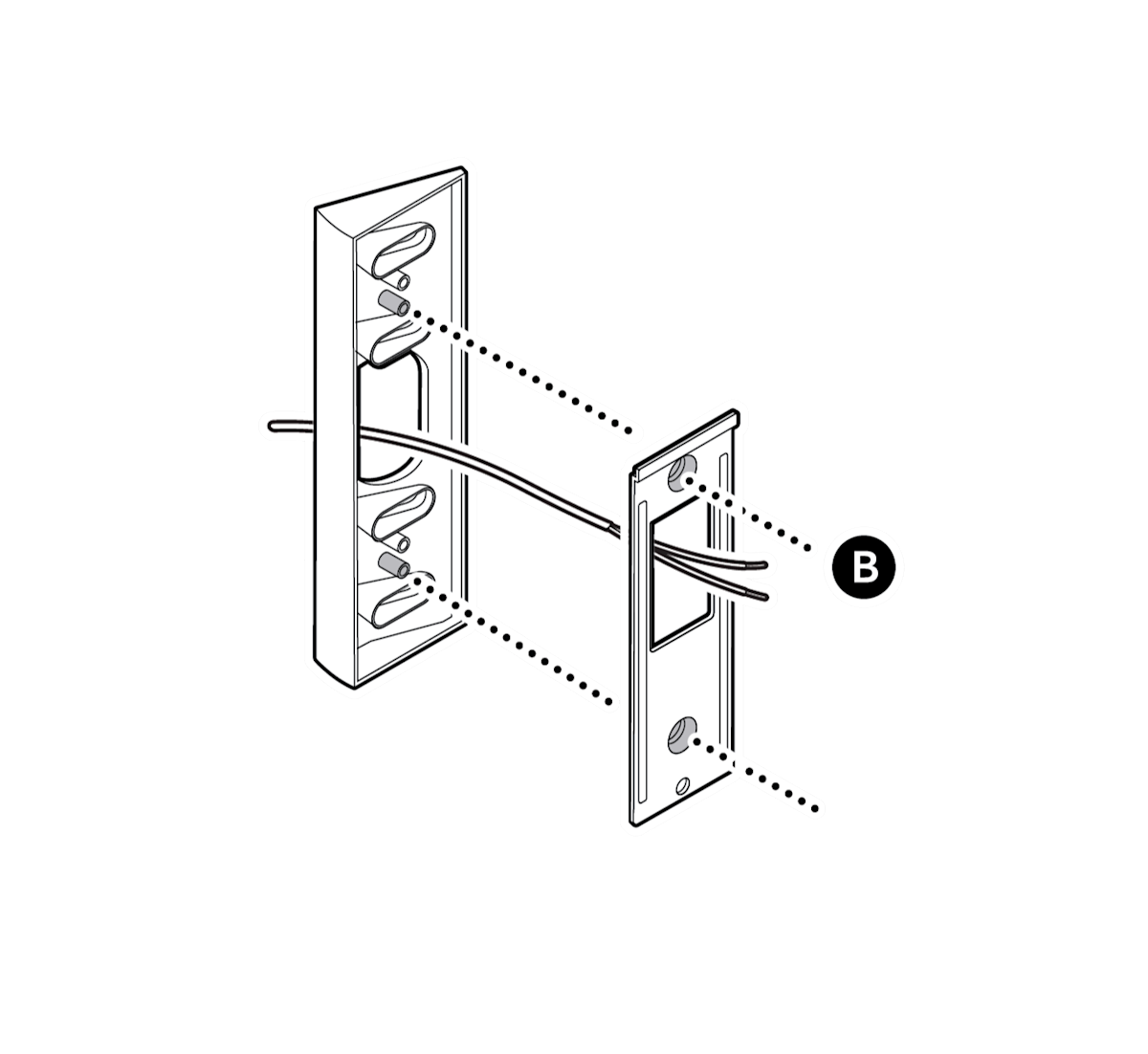

11. Installeer de montagebeugel op je steun of direct over de snoeren van de deurbel met de meegeleverde schroeven.

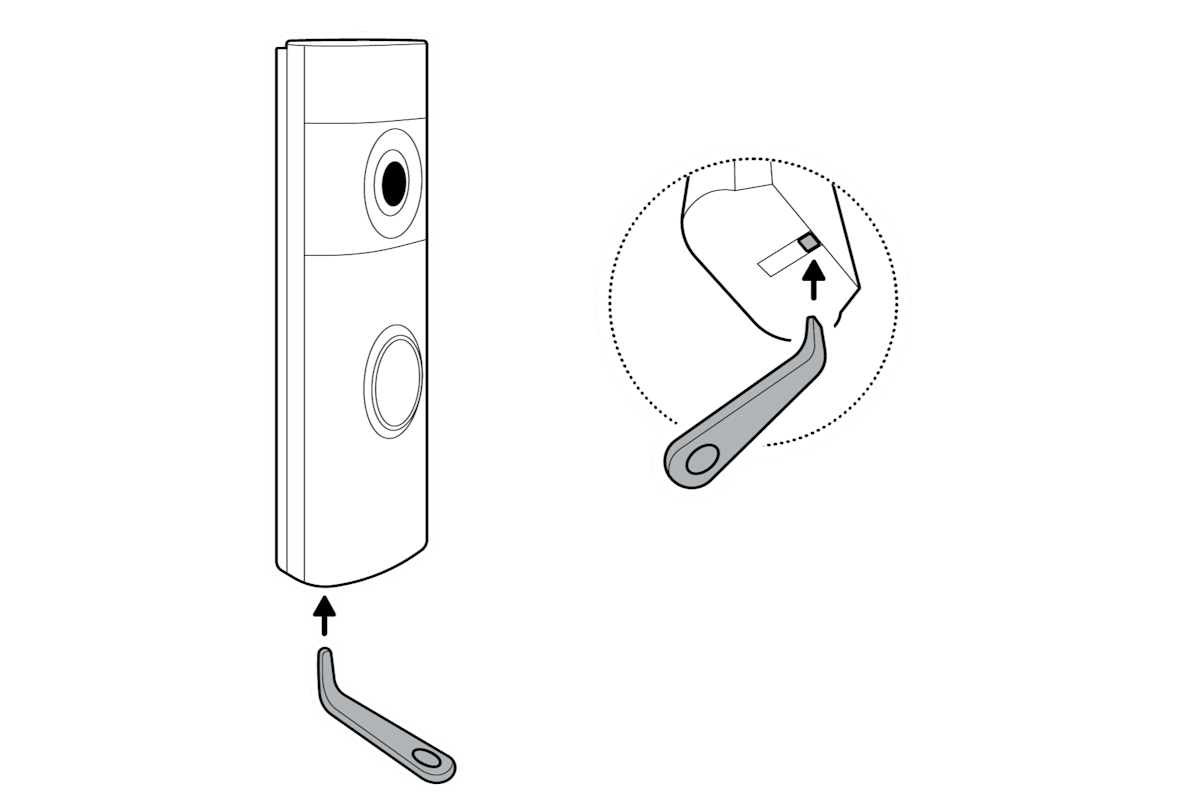

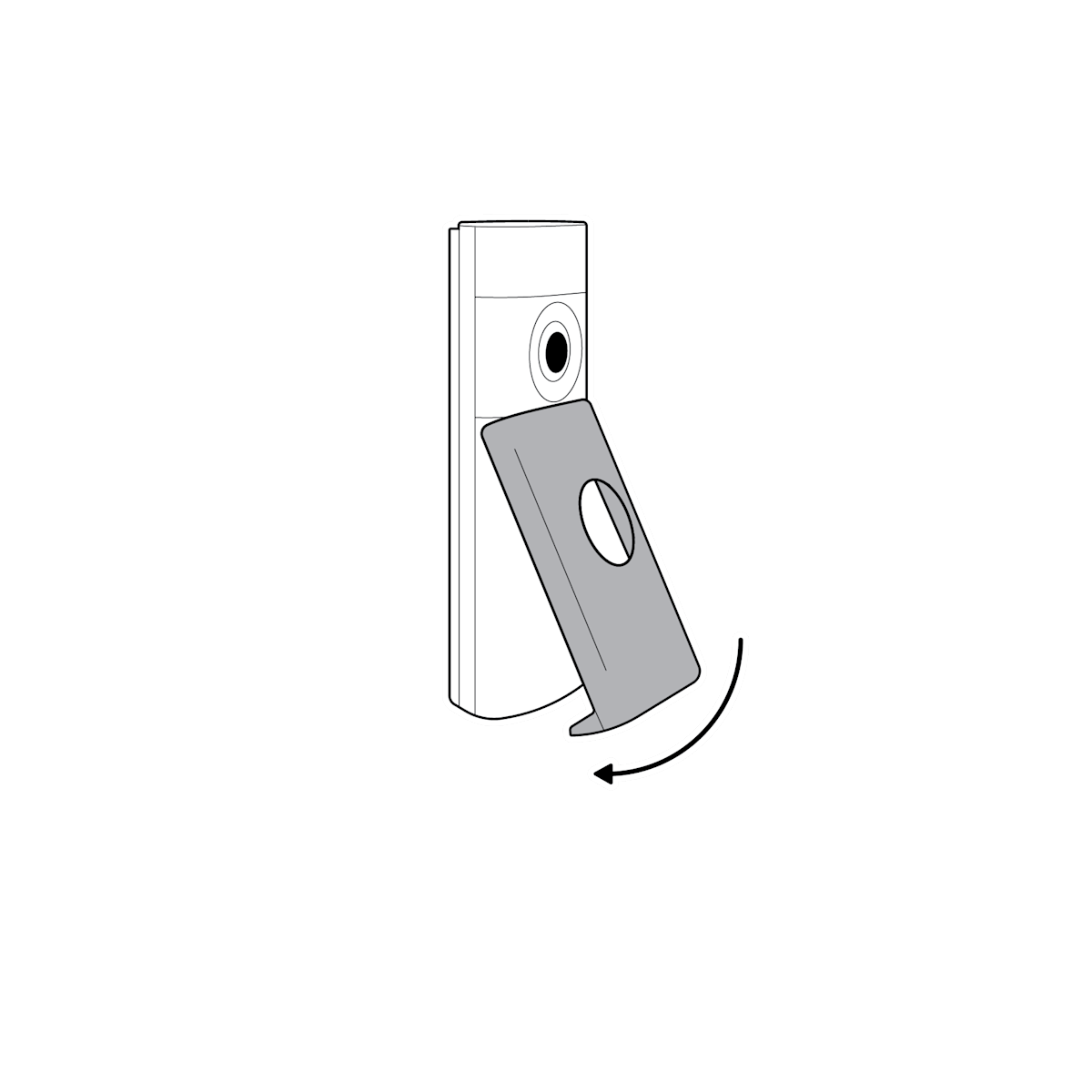

12. Verwijder het voorpaneel van je deurbel door het verwijdergereedschap in de sleuf aan de onderkant van je deurbel te steken.

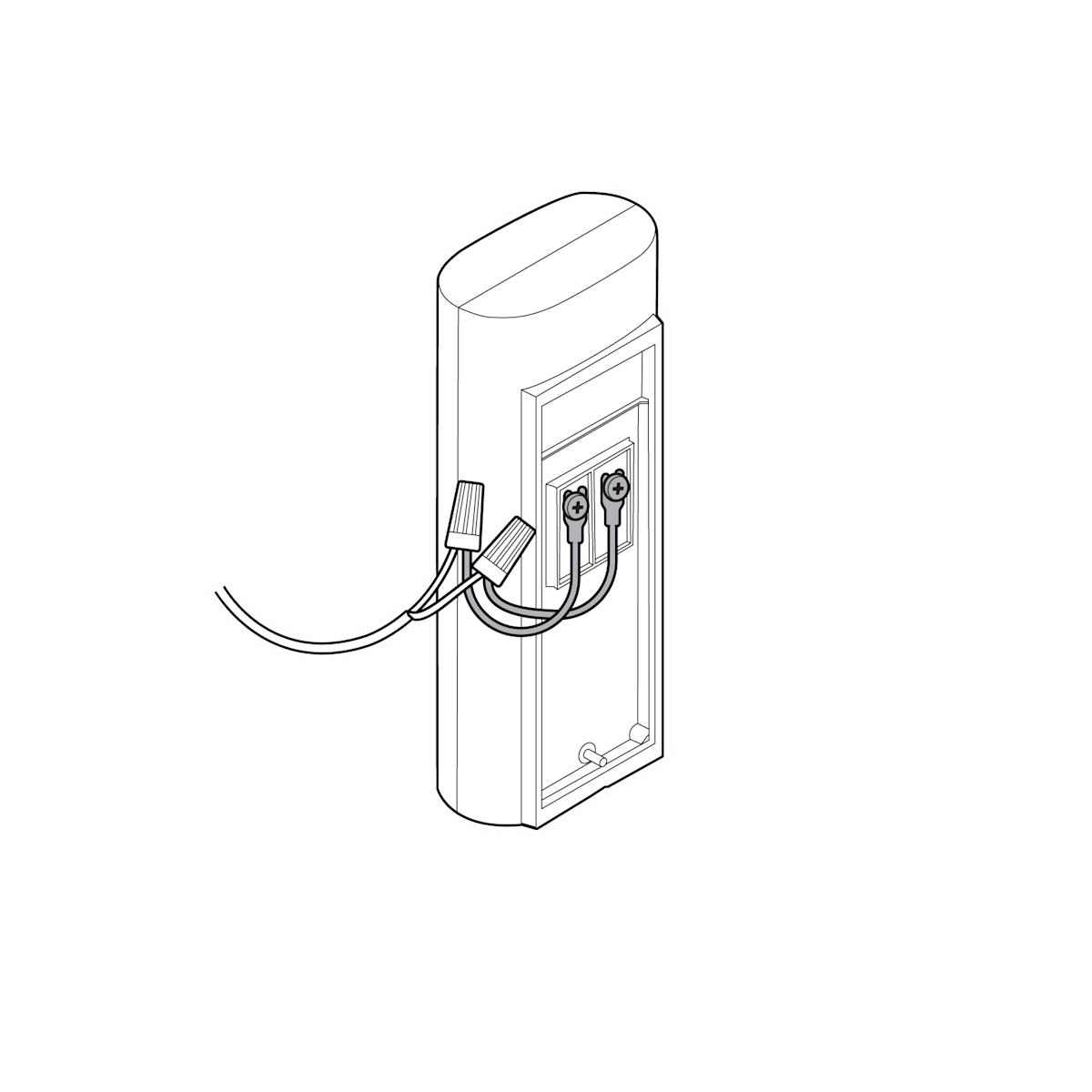

13. Bevestig de meegeleverde vorkkabelschoen met lasdoppen aan de bedrading van je deurbel.
14. Sluit de vorkkabelschoenen aan op de bedrading van je deurbel.

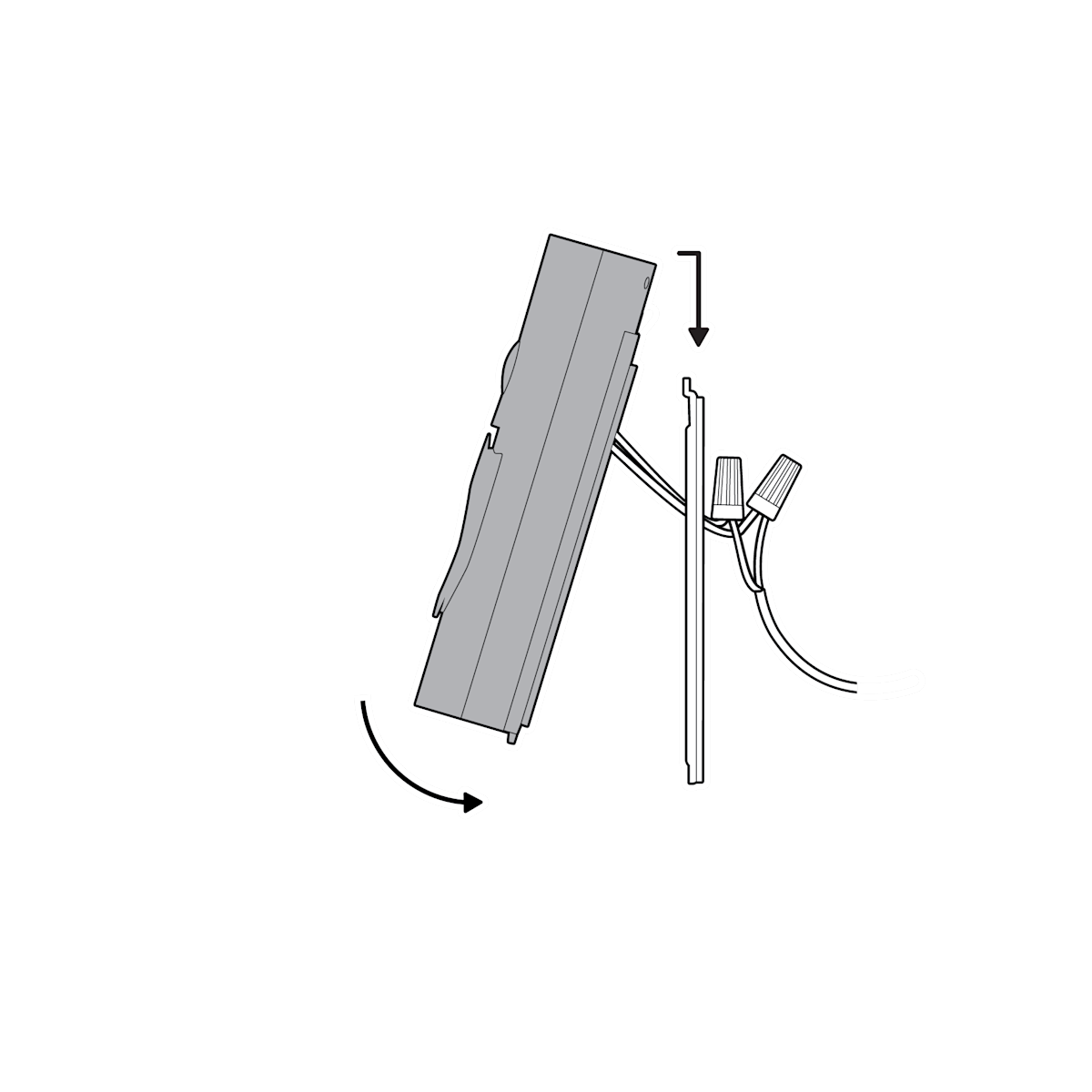

15. Bevestig je deurbel door deze over de beugel te haken en omlaag te duwen.

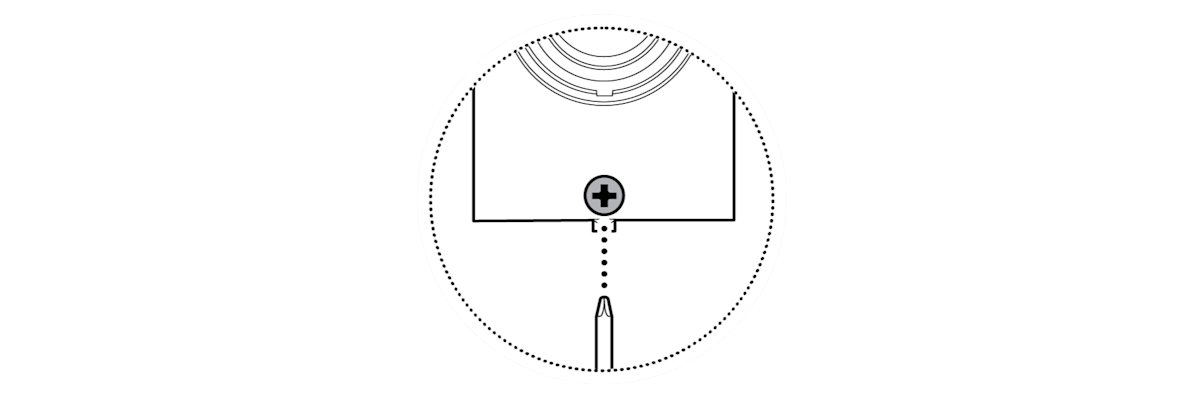

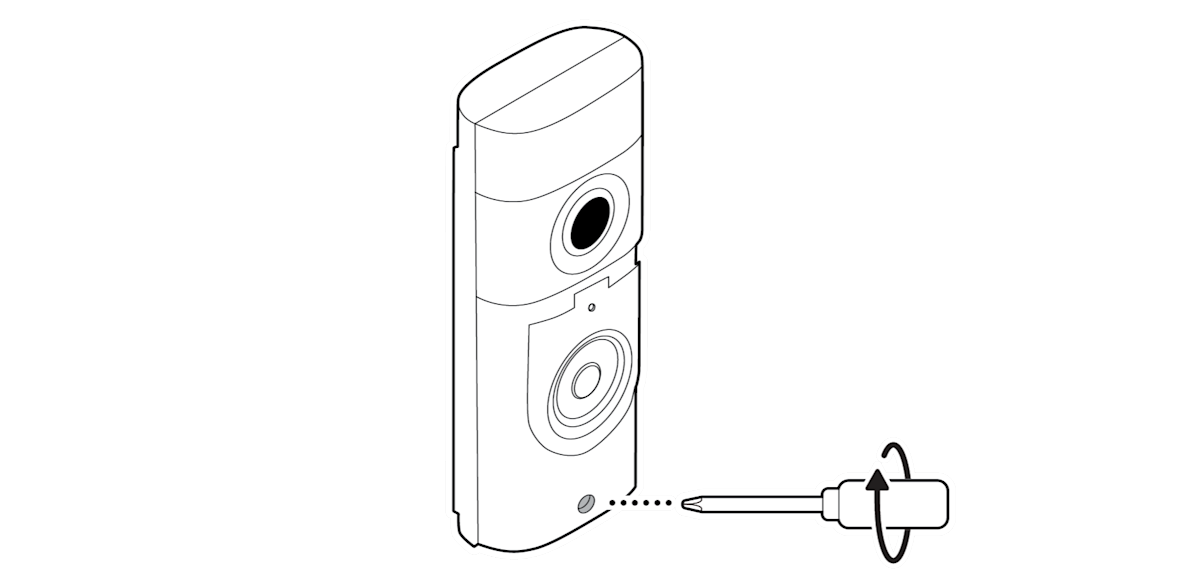

16. Draai de veiligheidsschroeven vast.
17. Schakel de stroomtoevoer in de meterkast weer in.
18. Test de deurbel om te zorgen dat alles goed is aangesloten.

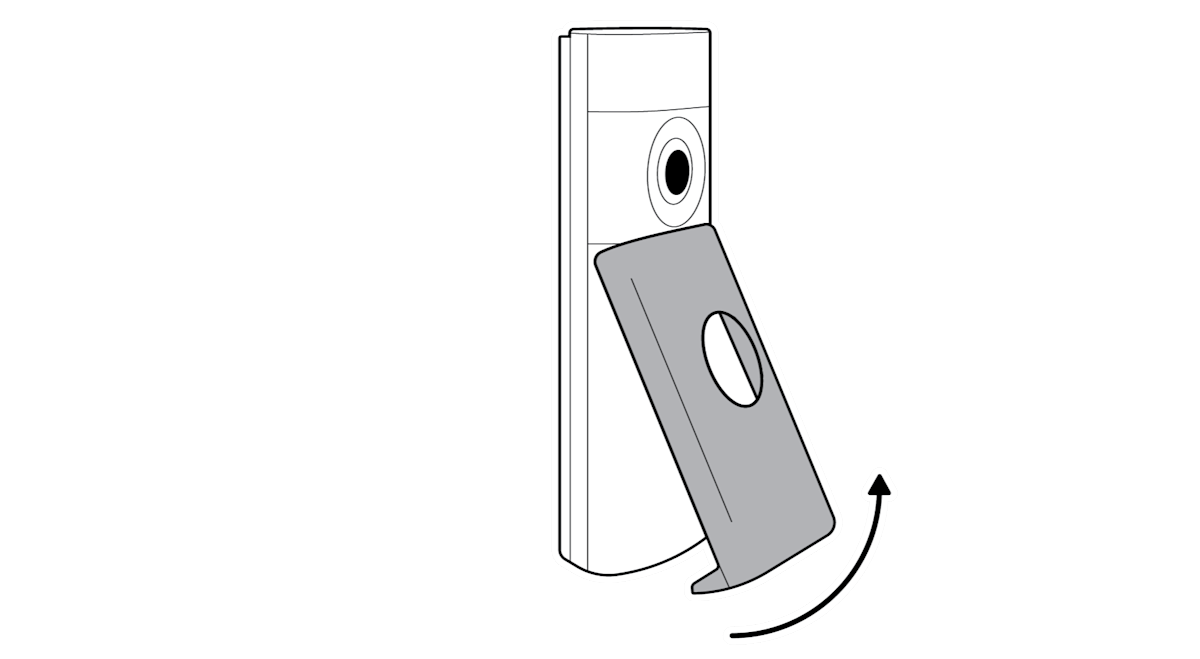

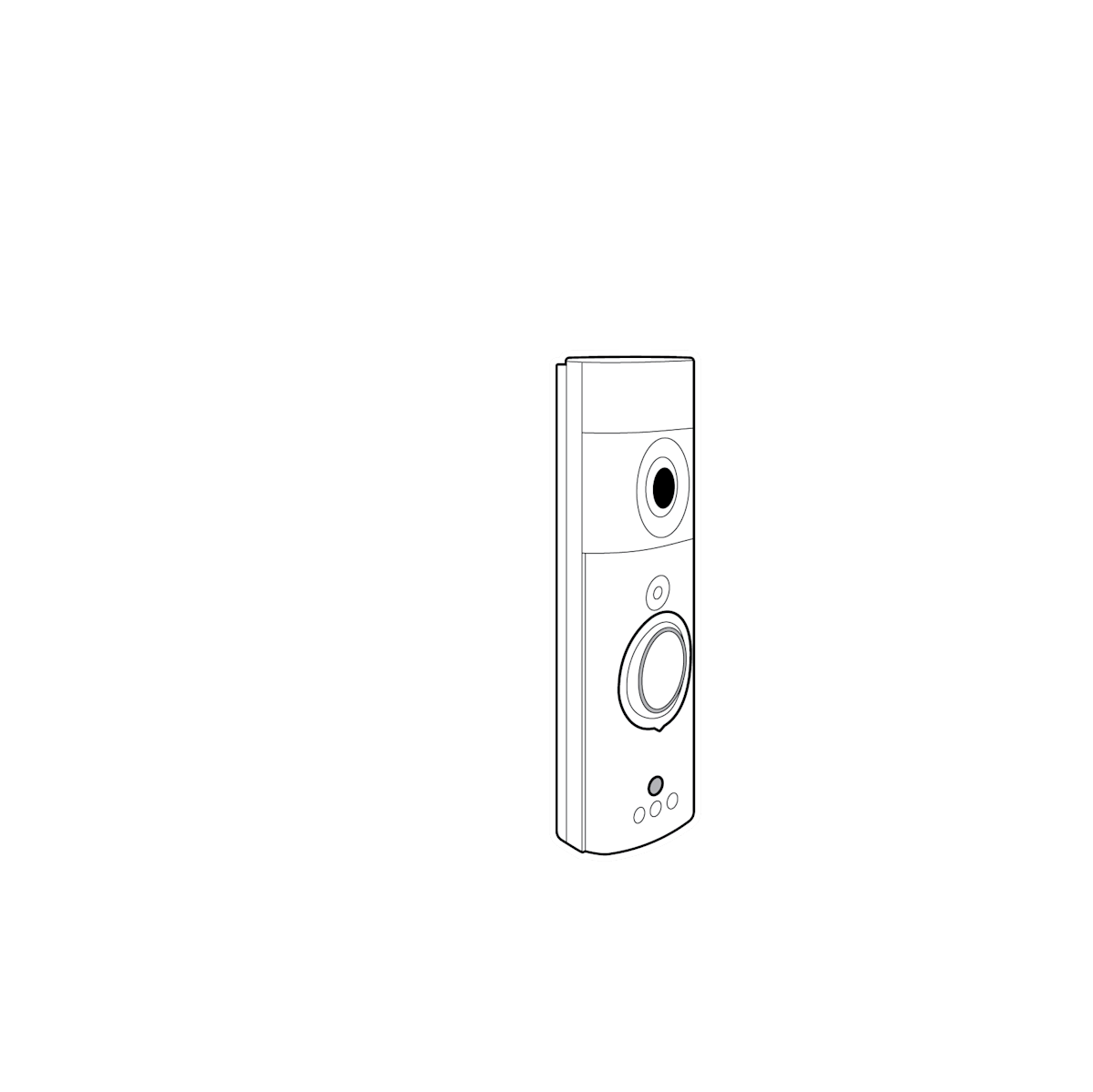

19. Plaats het voorpaneel weer terug.
