DIN-rail-transformator van Ring (3de generatie) installeren

Veiligheids- en nalevingsinformatie voor DIN-rail-transformator van Ring (3de generatie)

Krijg stapsgewijze installatie-instructies voor de DIN-rail-transformator van Ring (3de generatie).

Inbegrepen hardware

Benodigd gereedschap

Kruiskopschroevendraaier

Installatie

1. Sluit de stroom af bij de schakelaar.

LET OP: als je niet zeker weet welke stroomonderbreker je moet uitschakelen, schakel je de hoofdschakelaar uit of neem je contact op met een elektricien.

WAARSCHUWING!

Tijdens de installatie werk je met elektrische bedrading. Neem contact op met een erkende elektricien als je de installatie liever niet zelf uitvoert.

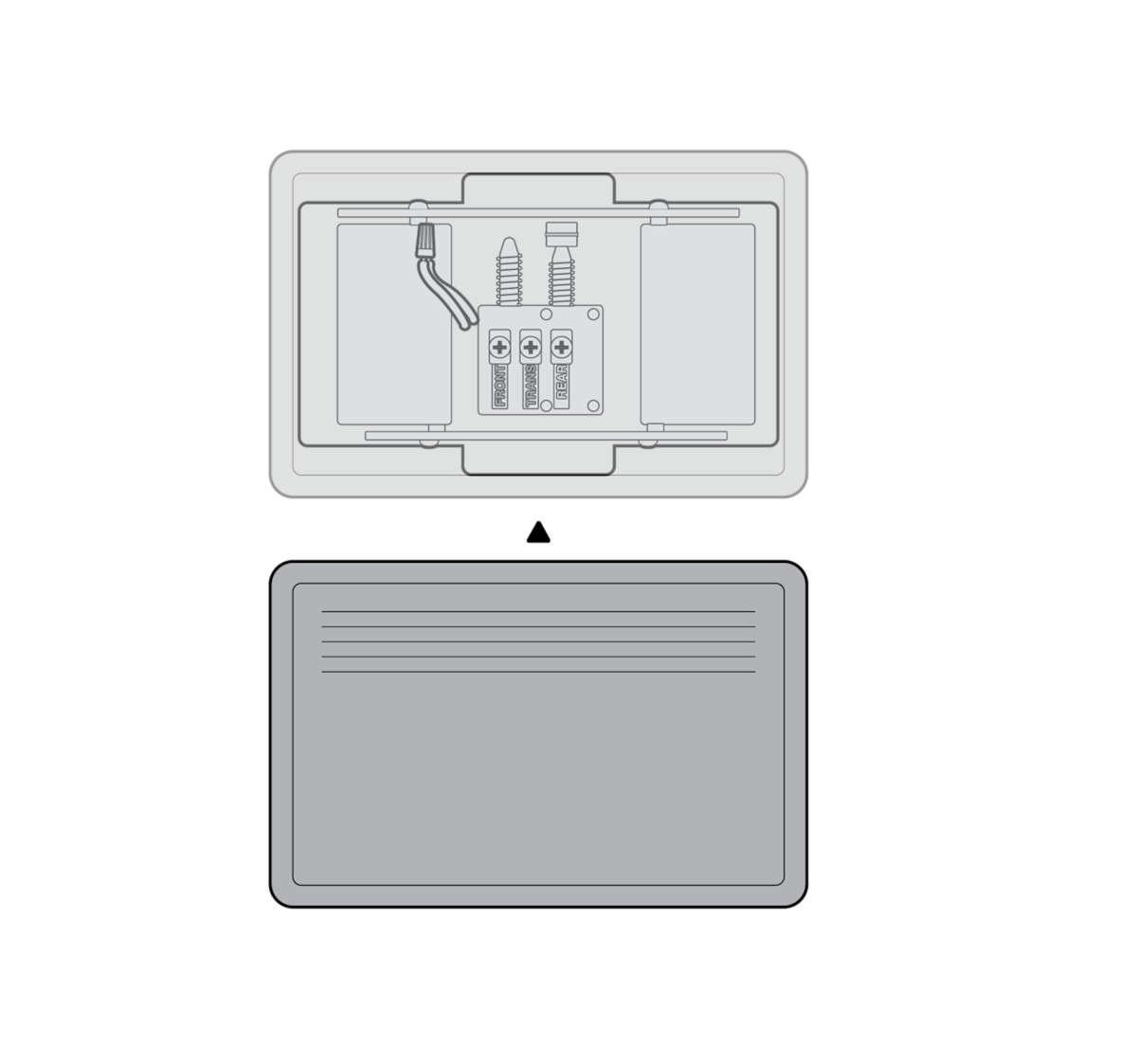

2. Verwijder de kap van je deurbelgong.

3. Haal de kabels los die aan je deurbel zijn bevestigd.

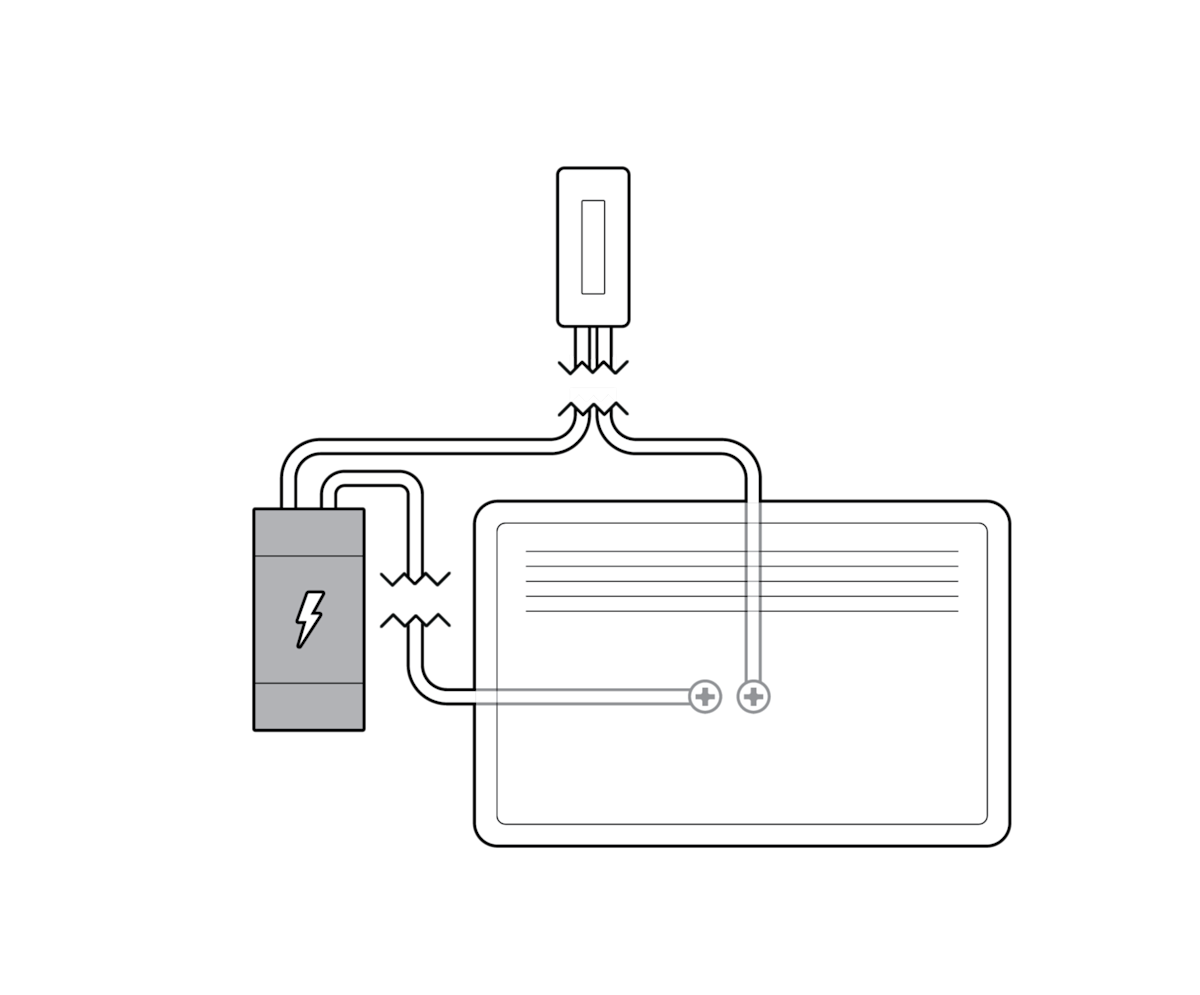

4. Gebruik de meegeleverde lasdop om de draden met elkaar te verbinden.

5. Breng de kap weer op de deurbelgong aan.

6. Lokaliseer de transformator van je huidige deurbel.

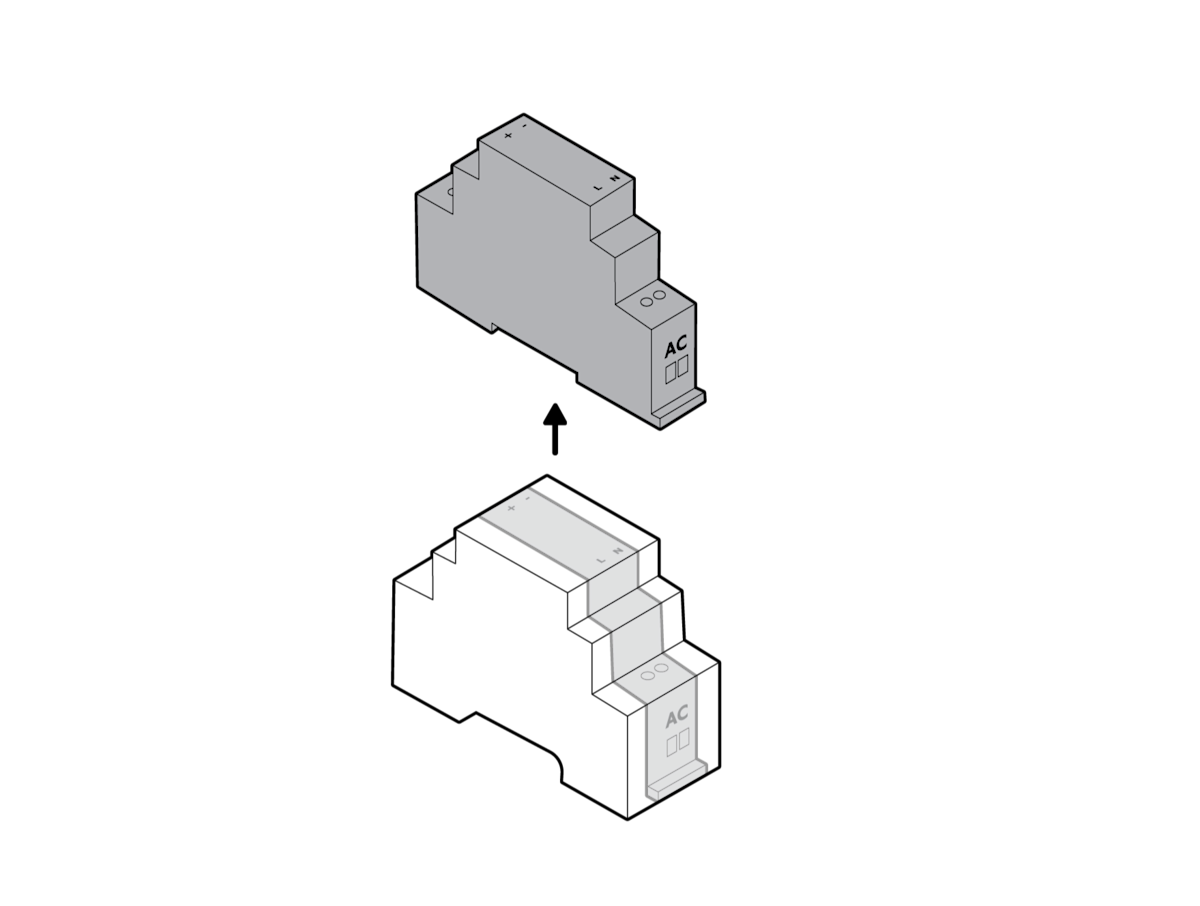

(Optioneel) Verwijder de transformator uit de behuizing.

7. Installeer de meegeleverde transformator.

8. Zet stroom op de onderste L- en N-aansluitingen. Sluit de deurbel aan op de pluspool (+) en minpool (–) (deurbeldraden kunnen op beide aansluitingen worden aangesloten).

9. Raadpleeg de installatiehandleiding van de deurbel om de installatie af te ronden.
