Je Door View Cam monteren

Code: P1-67
Code: P1-68
Code: P1-77
Code: P1-101

Informatie over veiligheid en naleving voor dit product

Stel de Door View Cam in met behulp van deze stapsgewijze handleiding.

Installatievideo voor de Door View Cam

Aan de slag

1. Download en open de Ring-app. Selecteer Een apparaat instellen.

2. Scan de QR-code met de Ring-app. Gebruik deze code of de code op het apparaat om door te gaan met de installatie.

Gereedschap inbegrepen


Verwijder de beschermfolie van het apparaat. Dit zorgt ervoor dat het apparaat goed werkt.

1. De meegeleverde batterij opladen.

Let op: je kunt de batterij bij de adapter en de bevestigingsmoer vinden in de verpakking, of in de Door View Cam.

Sluit de batterij op een USB-poort aan met de meegeleverde oranje kabel. De batterij is volledig opgeladen wanneer slechts één lampje brandt. Houd er rekening mee dat het wel vijf tot tien uur kan duren om een Ring-batterij volledig op te laden, afhankelijk van waarop de USB-kabel is aangesloten: een USB-poort of een stopcontact.


2. Ga door met het instellen in de Ring-app.


Ontdek hoe je de Door View Cam instelt in de Ring-app.

2. Verwijder eventuele verfresten.

Als de deurspion meegelakt is, moet je de resterende verf waarschijnlijk verwijderen om hem los te kunnen schroeven (als dit niet het geval is, sla deze stap dan over). Controleer of er verfresten aanwezig zijn op en rond de deurspion, zowel binnen als buiten.

Gebruik de getande rand van het inbegrepen installatiehulpmiddel om voorzichtig de verf van randen en sleuven te verwijderen.

Ring_TPUB_Portal_RemovePaint-inside+Outside_v1a_JA-02.jpgRing_TPUB_Portal_RemovePaint-inside+Outside_v1a_JA_02_RemovePaintOutside.jpg

3. Verwijder de binnenste helft van de deurspion.

Plaats in het deel voor binnenshuis de platte rand van het inbegrepen gereedschap in de sleuven van je deurspion en draai de sleutel linksom om de spion los te schroeven.

Wanneer hij los genoeg zit, kan je hem met je vingers verder losdraaien en verwijderen.


Let op: het kan zijn dat je de buitenzijde van de deurspion moet vastzetten terwijl je de binnenzijde losdraait, om te voorkomen dat de buitenzijde meedraait.

4. Verwijder de buitenste helft van de deurspion.

Aangezien de binnenzijde al is verwijderd, moet het buitenste deel eenvoudig naar buiten kunnen worden geschoven.


Als dat niet het geval is, controleer je op verf en andere obstakels rond de lens.

Als dit geen koopwoning is, bewaar dan de deurspion op een veilige plek zodat je deze weer terug kan plaatsen wanneer je gaat verhuizen.

Maak de randen van de opening glad met het gereedschap.


5. Plaats de buiteneenheid.

Schuif vanaf de voorzijde van de deur de buis in het gat tot de Door View Cam vlak met de deur ligt.

Daarna ga je naar binnen en verwijder je de dop van het uiteinde van de buis, indien aanwezig.


6. Controleer of je de inbegrepen adapter nodig hebt.

Verwijder de adapter uit de doos van de deurspionset en plaats de adapter vanaf de binnenkant over de buis en de kabel. Schuif de adapter vervolgens in de richting van de opening.

Als deze niet gemakkelijk naar binnen schuift, forceer dan niet. Je hebt de adapter dan niet nodig.

Als deze wel gemakkelijk naar binnen schuift, breng je de adapter zodanig aan dat de rand gelijk ligt met de deur.

Let op: misschien moet je de buiteneenheid op zijn plaats houden om te voorkomen dat deze eruit valt. Als je een brede deur hebt, heb je misschien hulp nodig van iemand.

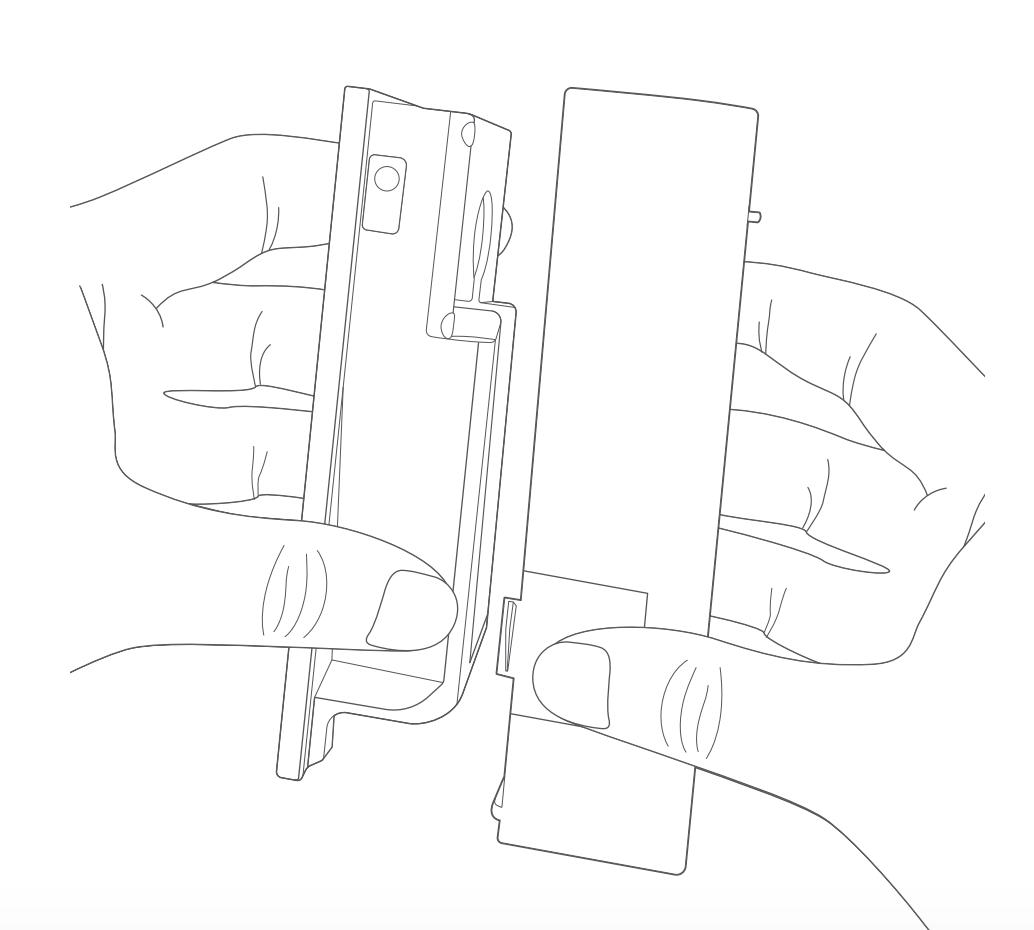

7. Verwijder de afdekking aan de achterzijde.

 Neem de dunne rand van de behuizing van het binnenste gedeelte vast en knijp bij de inkepingen in de afdekking.

 Trek de behuizing en de afdekking uit elkaar. Leg de afdekking voorlopig opzij.


8. Plaats het binnenste gedeelte.

Schuif vervolgens het binnenste gedeelte voorzichtig over de buis tot deze gelijk ligt met de deur. Zorg ervoor dat het buitenste gedeelte niet naar buiten wordt geduwd.

Let op: misschien moet je de buiteneenheid op zijn plaats houden om te voorkomen dat deze eruit valt. Als je een brede deur hebt, heb je misschien hulp nodig van iemand.


9. Verwijder de connectorkabel.

Neem beide zijden van het uitstekende lipje beet en trek deze voorzichtig uit de buis totdat er geen speling meer is.

Let op: wees voorzichtig bij het verwijderen van de kabel om beschadiging te voorkomen. Als de kabel beschadigd is, kun je hier informatie vinden over het vervangen ervan.


10. Breng de binnen- en buiteneenheden op elkaar aan.

Plaats, zonder dat de kabel in de weg zit, de bevestigingsmoer uit de verpakking van de deurspionset over de buis en in de opening.

Gebruik de inbegrepen tool of je vingers en draai rechtsom tot de moer stevig vastzit zodat de Door View Cam niet meer kan draaien.

Wanneer dit is vastgezet, controleer je de buiteneenheid. Deze kan tijdens het vastdraaien iets zijn verschoven, dus controleer of hij waterpas staat.


11. Sluit de connector aan.

Trek de kabel voorzichtig strak en druk de connector in de poort van het binnenste gedeelte.


12. Zet de kabel vast.

Steek het lipje met de pijl in de groef en schuif naar binnen om de rest van de kabel vast te zetten.


13. Plaats de batterij.

Schuif de opgeladen batterij in de onderkant van de Door View Cam totdat deze vastklikt. Wanneer de installatie in de app is voltooid, plaats je de afdekking weer terug op de Door View Cam.


14. Schuif voor meer privacy het kapje van de deurspion omhoog.
