Installatiehandleiding Pan-Tilt Indoor Cam

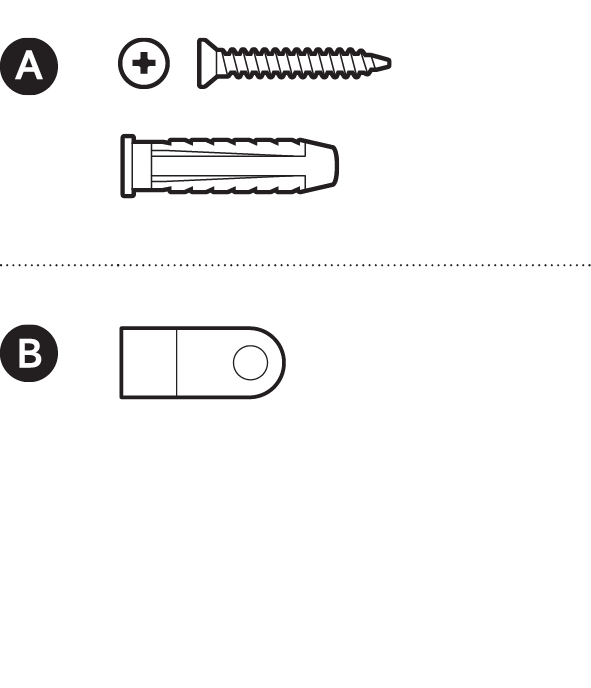

Installatiehulpmiddelen inbegrepen

Benodigd gereedschap

Ring_TPUB_Universal_Tools_Screwdriver-PH2-Phillips_ScrewHead_v1a_JA.jpgIndoorCam_Gen2_PlugIn_HSG_EUK_Pg1-ToolsNeeded_6mmDrill.png
  1. Download de Ring-app.
  2. Scan de QR-code op het apparaat.
  3. Kies een locatie.

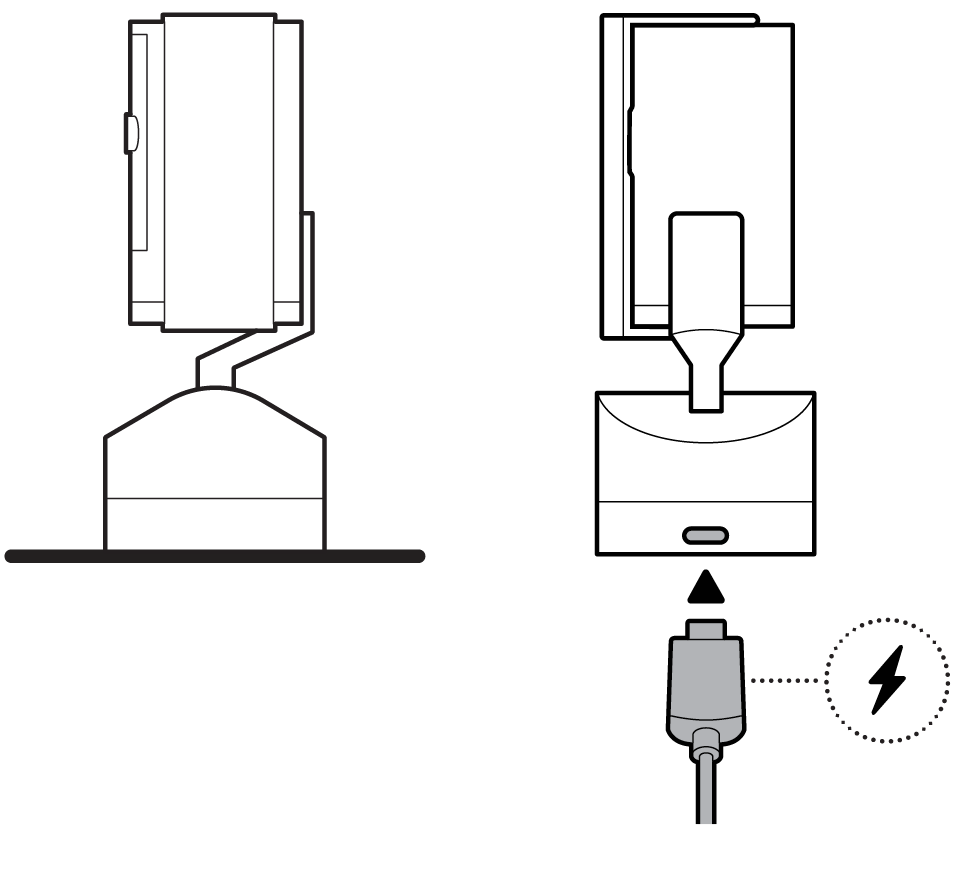

Neerzetten op vlakke ondergron

Plaats de camera op een vlakke ondergrond met rondom een ruimte van 16,5 cm. Sluit de camera dan aan op het stopcontact.

Muurinstallatie

  1. Gebruik de montageplaat als sjabloon om schroefgaten in de muur te markeren met rond om de camera een ruimte van 16,5 cm.
  2. Bevestig de montageplaat met de pijl UP naar boven gericht.
    Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 5 mm om de gaten voor de inbegrepen pluggen te boren.
  3. Voer de voedingskabel door het gat in de montagebeugel en sluit deze aan.
  4. Bevestig de camera aan de montagebeugel door deze te verschuiven totdat je een klik voelt.
  5. Bevestig de camera en beugel aan de montageplaat door deze te verschuiven totdat je een klik voelt.

Plafondinstallatie

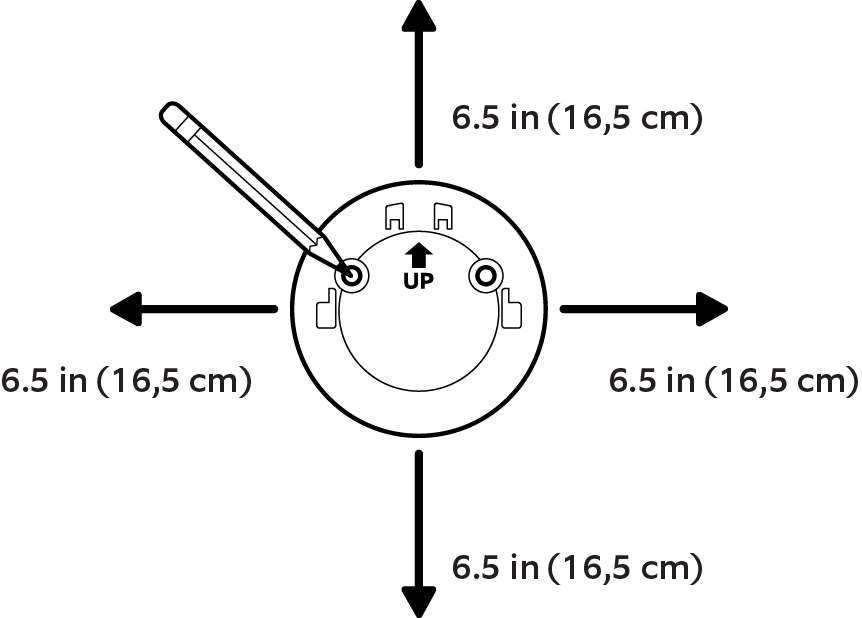

  1. Gebruik de montageplaat als sjabloon om schroefgaten in het plafond te markeren met een ruimte van 16,5 cm erboven en eromheen.
  2. Bevestig de montageplaat zo dat de pijl UP in de richting wijst die tegenover de gewenste kijkrichting ligt.
    Bij muren van stucwerk, baksteen of beton gebruik je een steenboortje van 5 mm om de gaten voor de inbegrepen pluggen te boren.

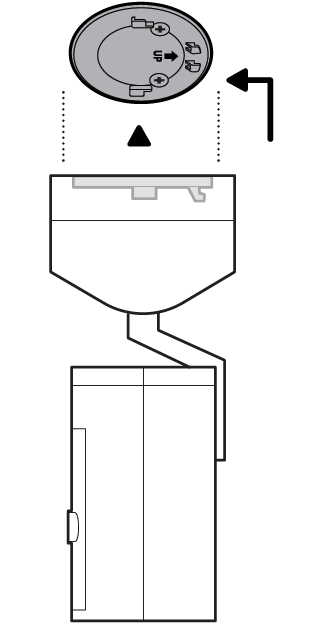

  3. Bevestig de camera aan de montageplaat door deze te verschuiven totdat je een klik voelt.

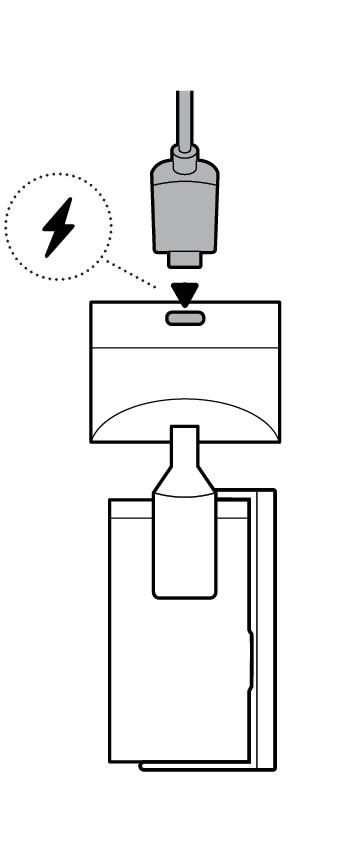

  4. Steek de voedingskabel in het stopcontact.

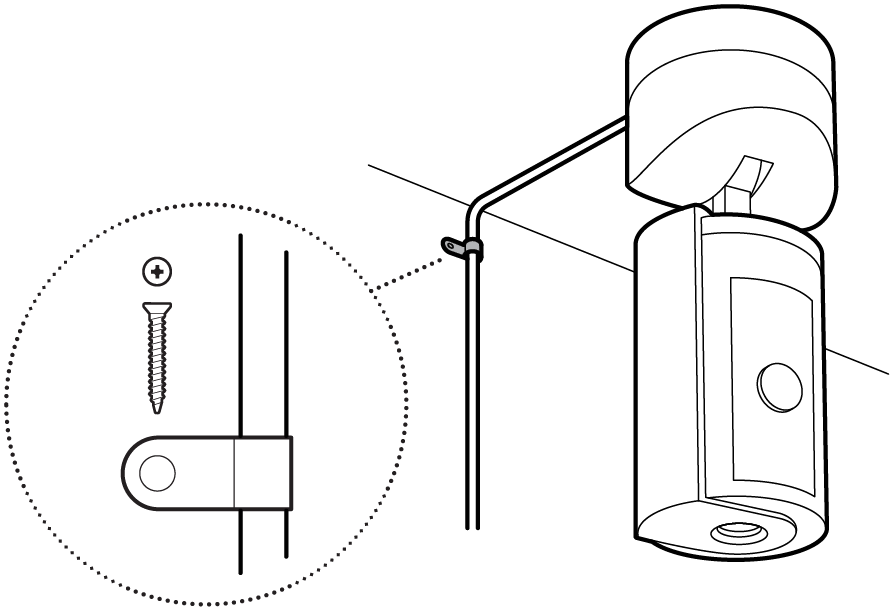

  5. Bevestig de voedingskabel met de inbegrepen kabelklem aan de muur of het plafond.

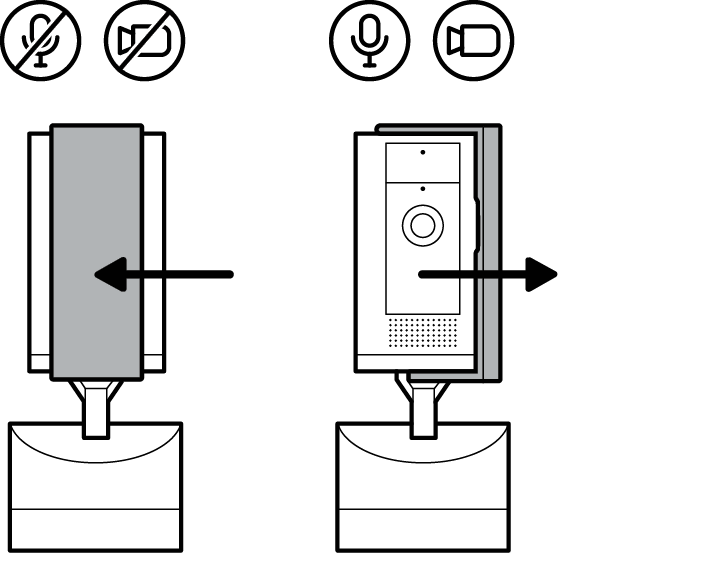

De privacykap gebruiken.

De privacykap verwijderen.

De privacykap bevestigen.
