Guía de instalación de Peephole Cam 2K

Descarga el manual de usuario para Peephole Cam 2K

Peephole Cam 2K

Herramientas incluidas

Herramienta de extracción

Illustration of the removal tool for the Peephole Cam 2K.

Llave de mirilla

Illustration of the peephole key for the Peephole Cam 2K.

Configuración

1. Retira la cubierta.

Illustration of removing the cover on the Peephole Cam 2K.

2., Retira la batería y cárgala.

Illustration of removing and charging the battery on the Peephole Cam 2K.

3. Descarga la app Ring Always Home.

Illustration of downloading the Ring Always Home app.

4. Escanea el código QR de tu dispositivo.

Illustration of scanning the QR code on the Peephole Cam 2K.

Instalación en la mirilla

Este producto es compatible con puertas cortafuegos en las siguientes condiciones:

Fabricación en madera

Diámetro de la mirilla: de 12,7 mm a 14,3 mm

1. Si ya tienes instalada una Peephole Cam, retírala.

NOTA: Para obtener instrucciones sobre cómo retirar la Peephole Cam instalada anteriormente, visita ring.com/manuals.

Illustration of removing a previously installed Peephole Cam.

2. Utiliza la llave de la mirilla incluida para raspar cualquier resto de pintura que cubra los bordes de la lente o la parte posterior del visor.

Illustration of using the included peephole key to scrape away paint covering the edges of the viewer's lens or rear side on the Peephole Cam 2K.

3. Utiliza la llave de la mirilla para desatornillar el lado ranurado y, a continuación, desliza ambas mitades del visor hacia afuera.

Illustration of using the peephole key to unscrew the slotted side, then sliding both halves of the viewer out on the Peephole Cam 2K.

4. Utiliza la llave de la mirilla para alisar los bordes afilados o dentados del orificio.

Illustration of using the peephole key to smooth any sharp or jagged edges on the hole for the Peephole Cam 2K.

5. Inserta la mitad exterior de la cámara a través del orificio y aségrate de que el cable llega al otro lado.

Illustration of inserting the outdoor half of the Peephole Cam 2K through the hole, ensuring the cable reaches the other side.

6. Si la cámara no es compatible, inserta el tubo adaptador incluido.

NOTA: NO utilices un adaptador de una Peephole Cam anterior.

Illustration of inserting the included adapter tube if the Peephole Cam 2K does not fit.

7. Desliza la mitad interior de la cámara en el tubo.

NOTA: No instale la mitad interior al aire libre o donde pueda quedar expuesta al agua.

Illustration of sliding the indoor half of the Peephole Cam 2K onto the tube.

8. Tira del cable del conector hasta que quede tenso y, a continuación, retira la tapa del conector.

Illustration of pulling the connector cable until there is no more slack, then removing the connector cap on the Peephole Cam 2K.

9. Coloca la tuerca incluida sobre el tubo y aségrate de que las roscas estén alineadas.

Illustration of placing the included nut over the tube, ensuring the threads are aligned on the Peephole Cam 2K.

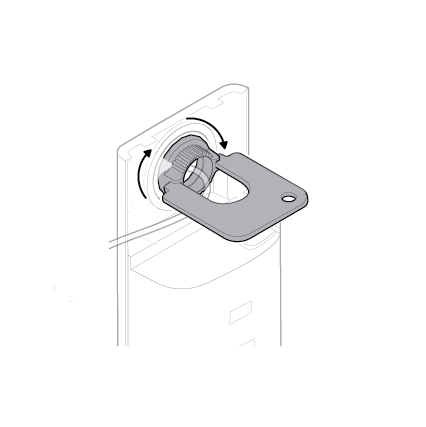

10. Gira la tuerca hacia la derecha con la mano o con la llave de la mirilla hasta que la cámara quede completamente fija.

NOTA: Sujeta la mitad exterior para asegurarte de que ambas mitades permanezcan rectas y niveladas.

Illustration of turning the nut clockwise with your hand or the peephole key until the Peephole Cam 2K is fully secure.

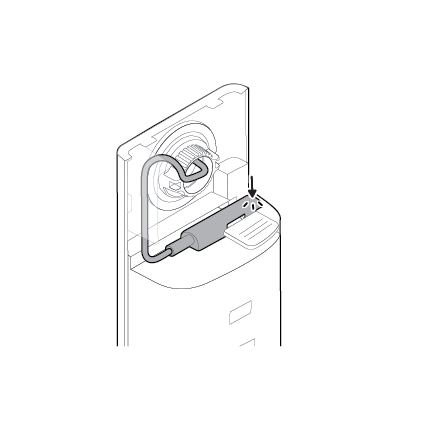

11. Enchufa el cable del conector en la parte posterior de la cámara.

NOTA: Una vez insertada por completo, deberías oír un clic.

Illustration of plugging the connector cable into the back of the Peephole Cam 2K.

12. Vuelve a insertar la batería.

Illustration of re-inserting the battery into the Peephole Cam 2K.

13. Coloca la cubierta posterior.

Illustration of attaching the back cover on the Peephole Cam 2K.

ring.com/contact
