Installing your Hardwired Transformer Kit

Questo articolo ti aiuterà a risolvere i problemi di alimentazione sostituendo il trasformatore a guida DIN attualmente collegato al tuo Ring Doorbell Pro con una nuova unità.

Importante - Leggere queste istruzioni prima di installare il trasformatore!

• Pericolo di scossa elettrica:

  lavorare con l'elettricità può essere pericoloso a meno che non vengano prese le opportune misure di sicurezza. Se non ti senti a tuo agio con le procedure e gli strumenti descritti in questo articolo, consulta un elettricista qualificato.
• Assicurati di disporre di un trasformatore di ricambio adeguato:

  si consiglia un trasformatore con almeno 16 VAC e almeno 30 V-amp.
• Fai attenzione a non danneggiare le pareti:

  la rimozione e l'installazione del trasformatore possono comportare la rimozione del vecchio meccanismo del campanello o l'estrazione del trasformatore dall'interno di un vuoto sanitario. La mancata cura può causare danni alle pareti o ad altre parti strutturali della casa.
• Presta attenzione a non danneggiare altri componenti elettrici:

  è possibile che il trasformatore originale sia stato montato in un seminterrato, in una soffitta o in un vuoto sanitario con altri componenti elettrici. Durante la rimozione del trasformatore, presta attenzione a non tirare o danneggiare in altro modo questi altri componenti.

Clicca qui per ulteriori informazioni su un trasformatore a guida DIN.

Installazione del trasformatore

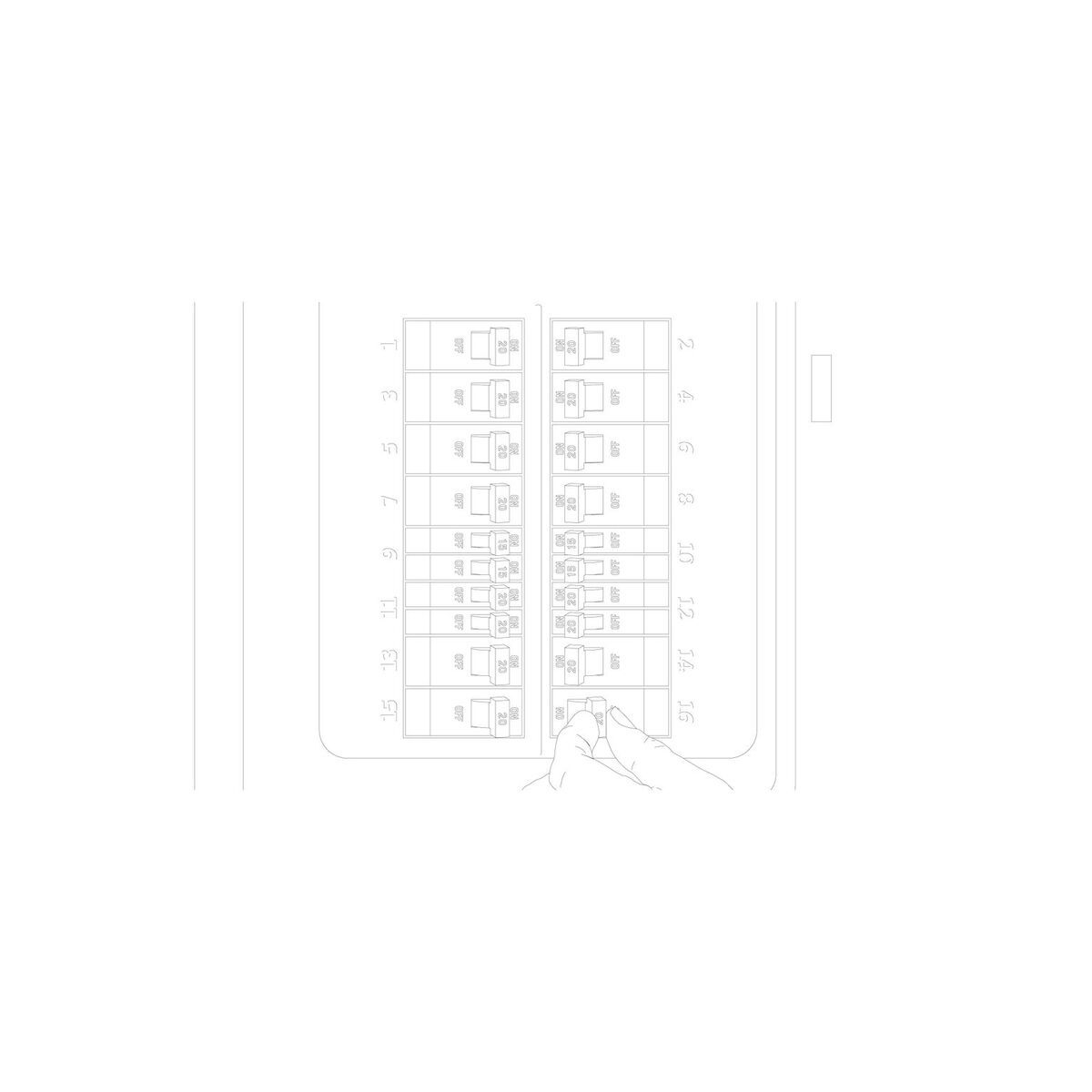

• Interrompi l'alimentazione dal quadro elettrico.
  • Dovrai lavorare con cavi elettrici; quindi, prima di iniziare, disattiva l'interruttore automatico che alimenta il trasformatore del tuo campanello.

• Individua il trasformatore del campanello in uso.
  • In molte abitazioni, il trasformatore del campanello viene installato in una scatola di giunzione dietro il campanello interno o viene montato vicino ad altri componenti elettrici in un seminterrato o in un vuoto sanitario.

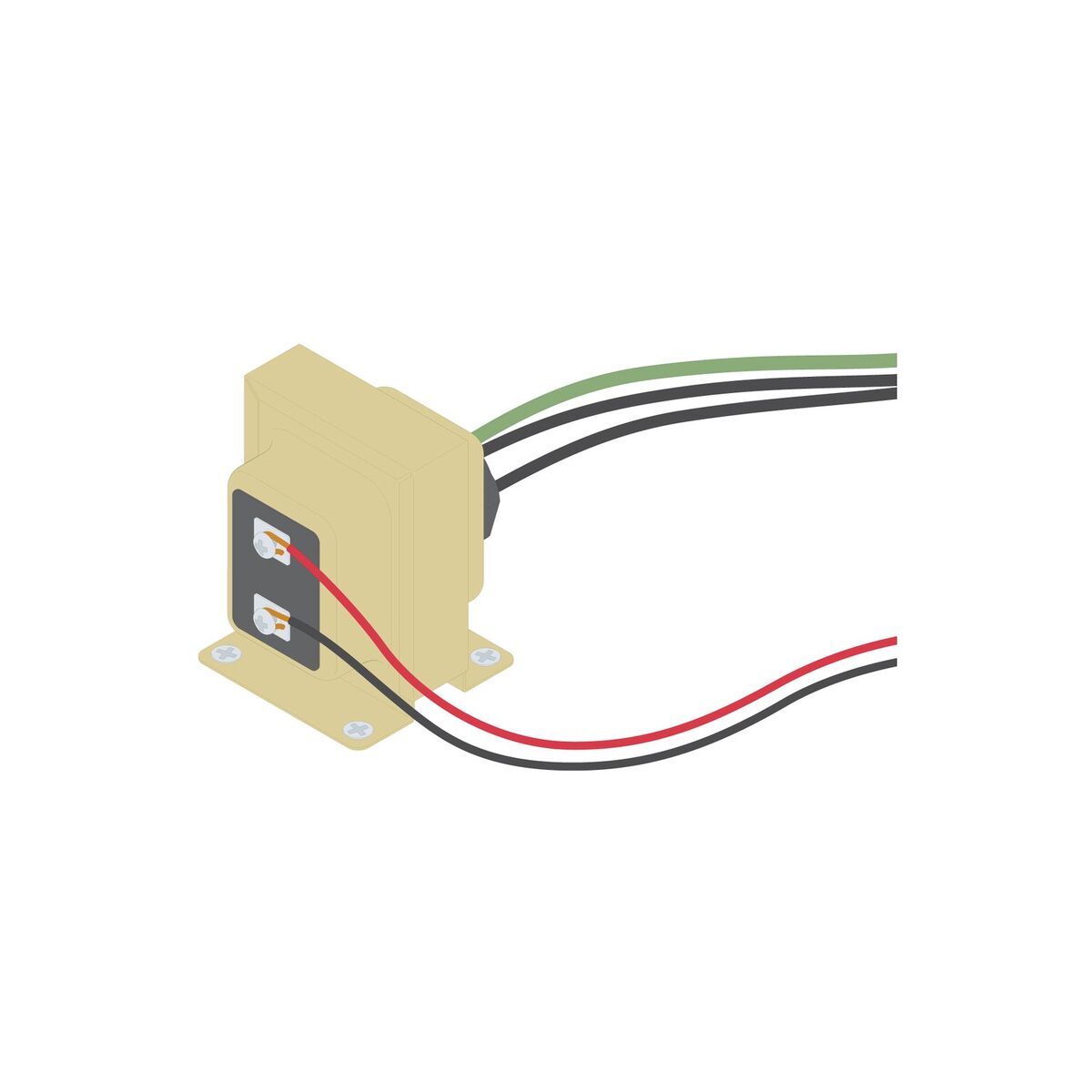

• Rimuovi il trasformatore del campanello in uso.
  • Per prima cosa, scollega i tre fili che collegano il trasformatore all'alimentazione domestica.
  • Quindi, scollega i due fili avvitati nei terminali.
    • Prendi nota della posizione di ciascun filo mentre lo scolleghi. Potrebbe essere utile scattare una foto dell'installazione corrente per riferimento futuro.
  • Una volta scollegati tutti i fili, rimuovi il trasformatore.
• Monta il nuovo trasformatore del citofono al posto di quello vecchio.
• Collega i cavi.
  • Una volta montato il nuovo trasformatore, collega i cavi di alimentazione domestica ai cavi corrispondenti sul nuovo trasformatore utilizzando i dadi per cavo.
  • Quindi collega i fili del campanello in uso ai due terminali a vite. Non importa quale filo va collegato a quale terminale.
• Ripristina la corrente sul quadro elettrico.
  • Ora che il nuovo trasformatore è montato e cablato, è il momento di riattivare l'alimentazione.

• Configura il tuo Ring Video Doorbell Pro.
  • Clicca qui per istruzioni sulla configurazione del tuo Ring Video Doorbell Pro nell'app Ring.

• Controlla la tensione
  • Nell'app Ring, tocca Ring Video Doorbell Pro, quindi tocca Stato dispositivo.
  • Controlla la lettura della tensione. Se viene visualizzato "Buono" o "Molto buono", ha completato la procedura.
