Installazione dell'adattatore PoE+ con supporto

Installa l'adattatore PoE+ con il supporto seguendo queste istruzioni dettagliate.

Materiali per l’installazione inclusi

Strumenti richiesti

Trapano

Cacciavite con punta a croce

Pistola sigillante

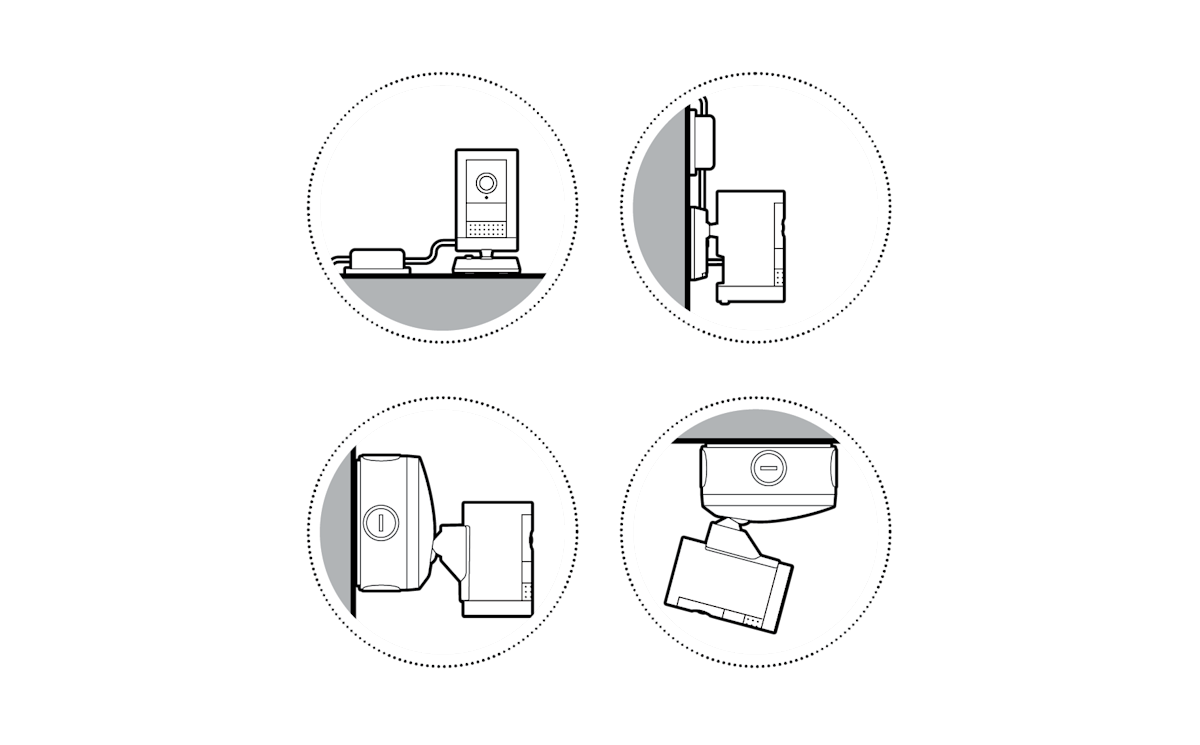

1. Scegliere una posizione.

NOTA: prima dell’installazione, assicurarsi che lo switch Power over Ethernet (PoE) compatibile con PoE+ sia attivo e collegato a un cavo Ethernet di categoria 5 funzionante.

Installazione della scatola di giunzione

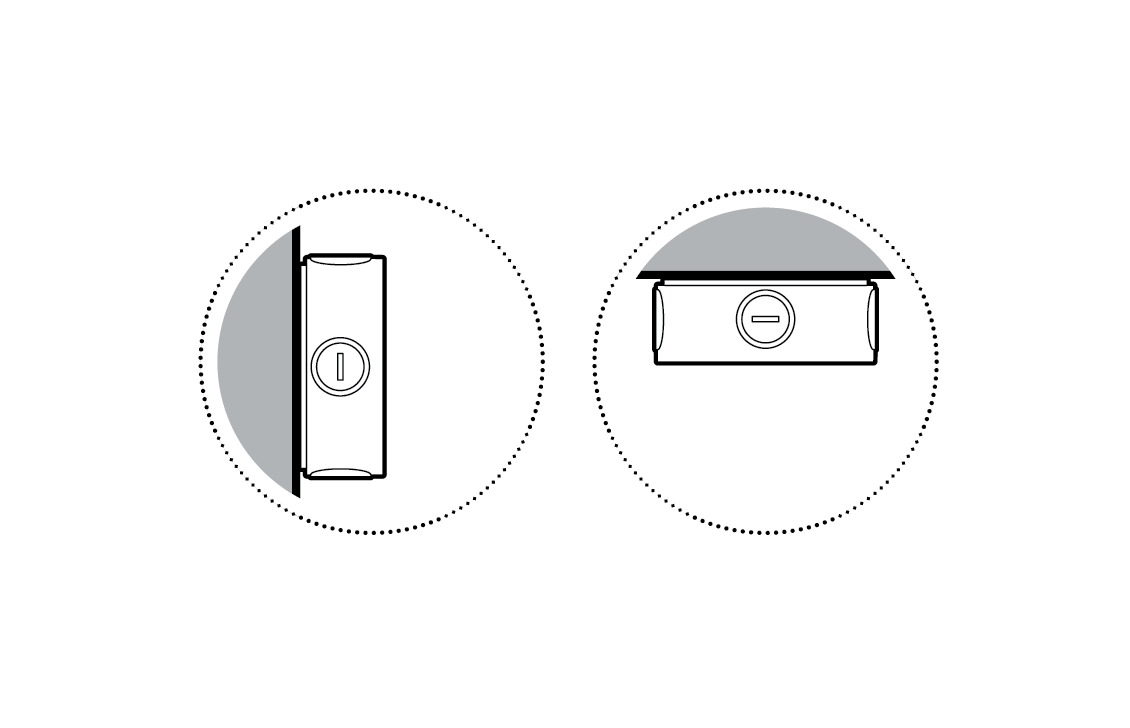

1. Utilizza una monetaper svitare un tappo dal lato o dal retro della scatola di giunzione.

2. Installare la scatoladi giunzione inclusa sulla parete o sul soffitto con le viti in dotazione.

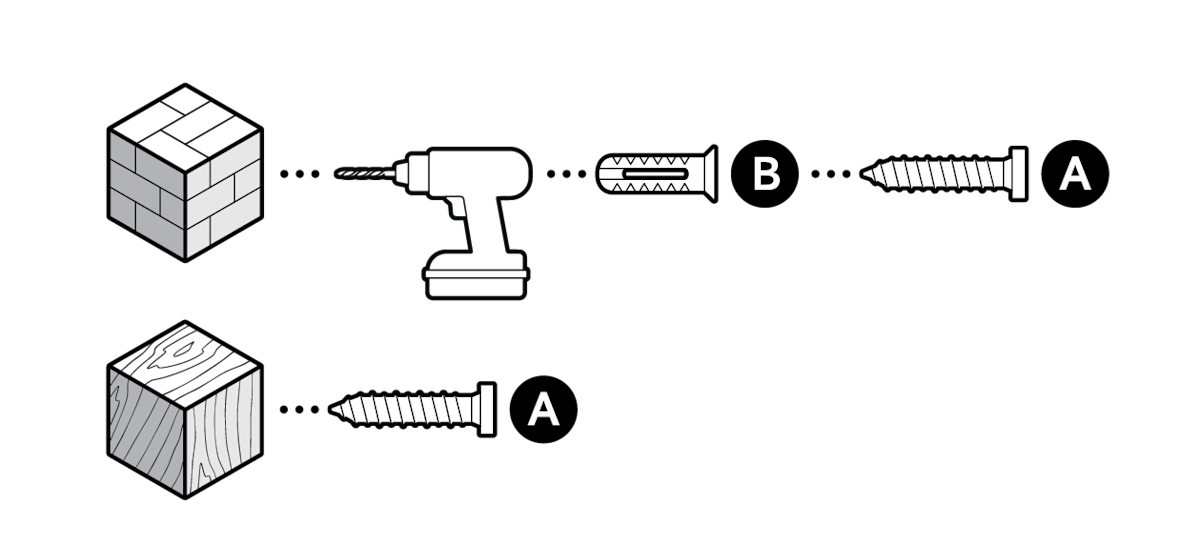

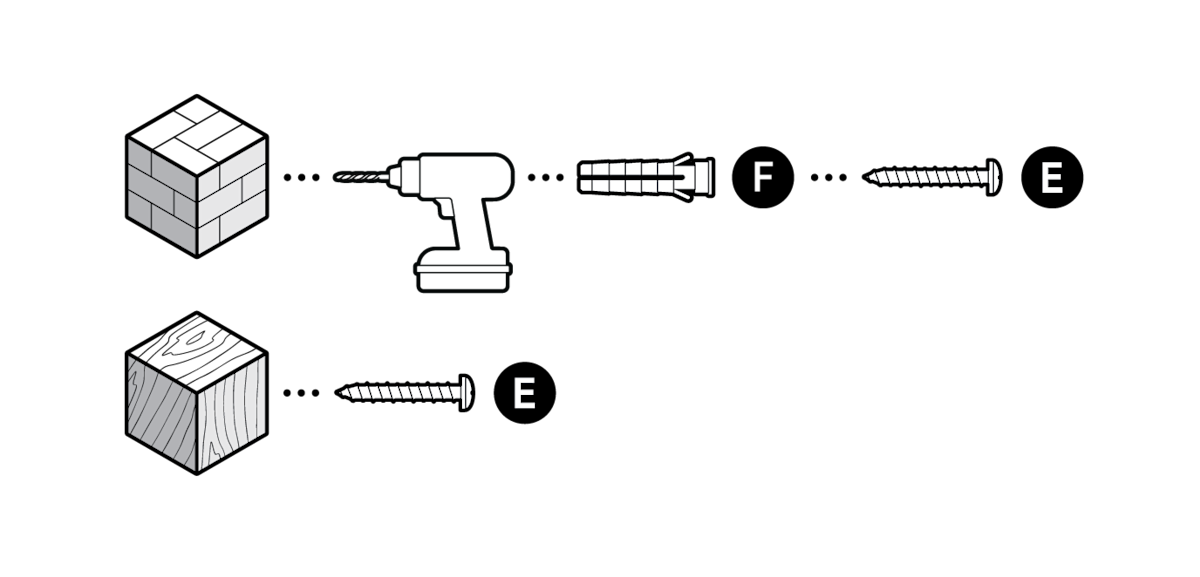

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 5 mm per praticare i fori per i tasselli forniti a corredo.

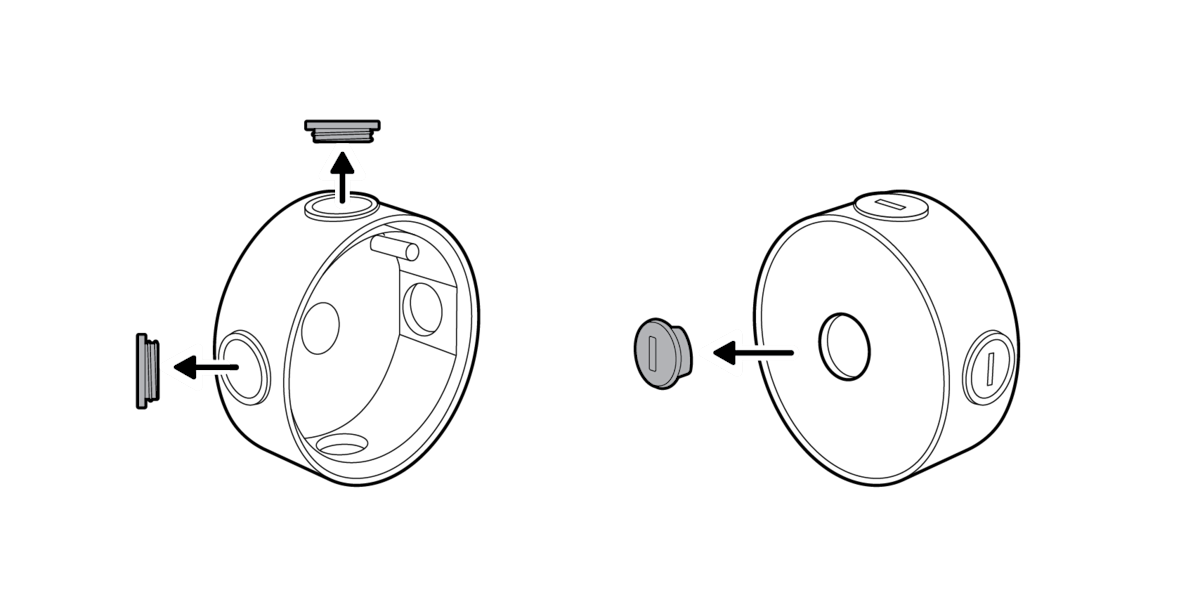

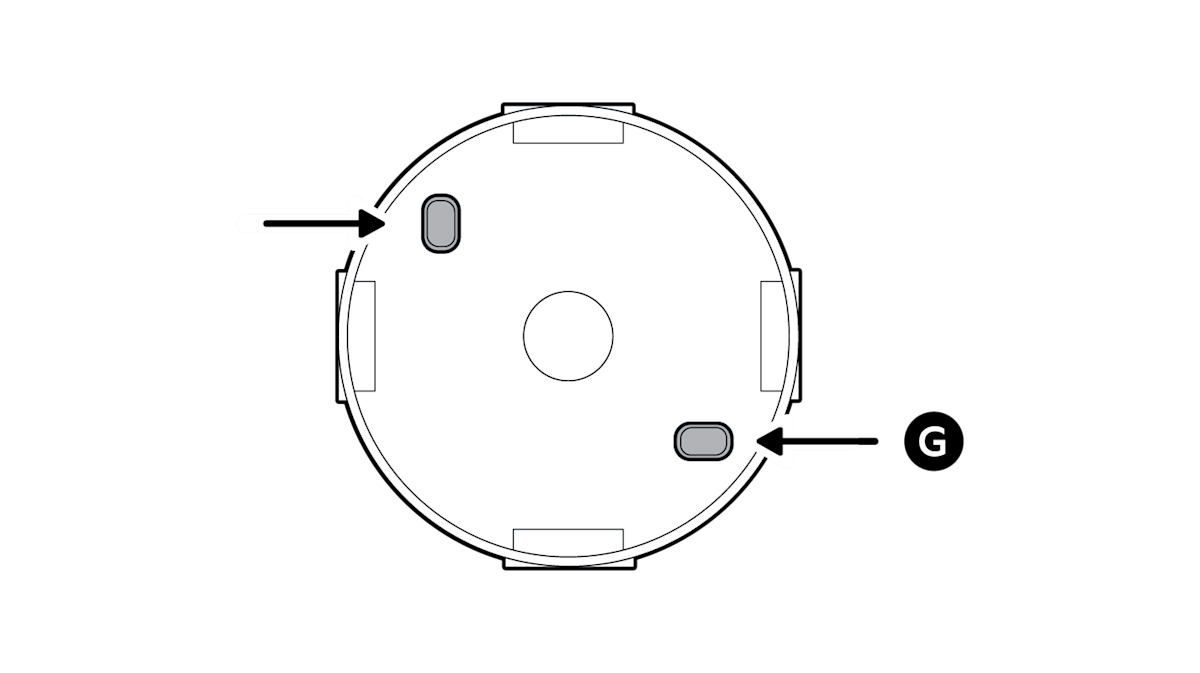

3. Coprire i fori delle viti con i tappi inclusi.

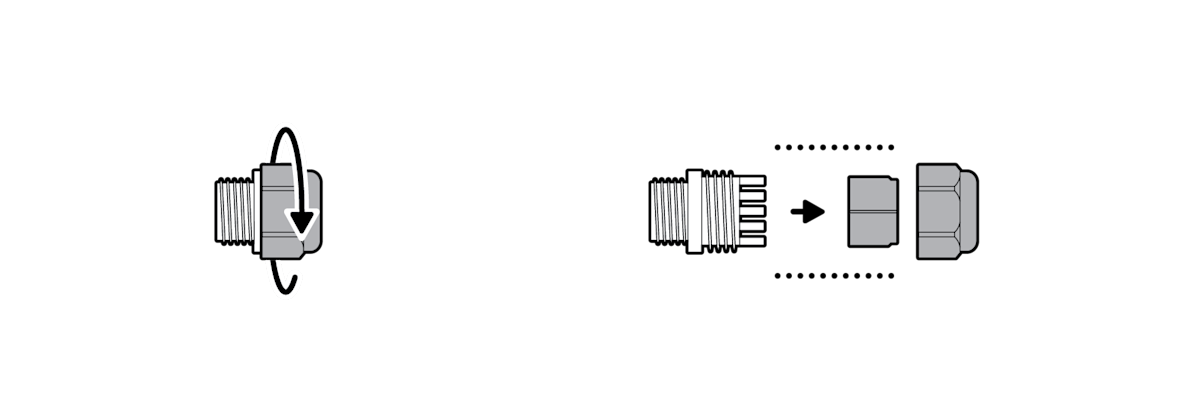

4. Smontare il pressacavo svitando il tappo dal corpo.

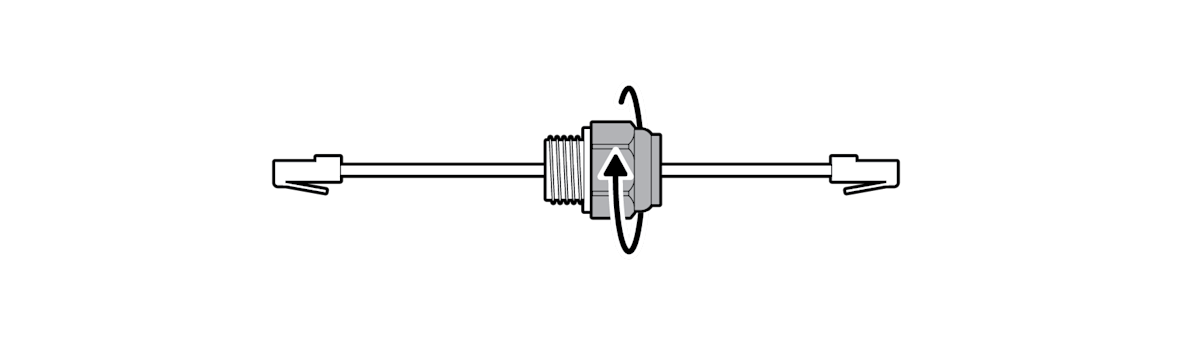

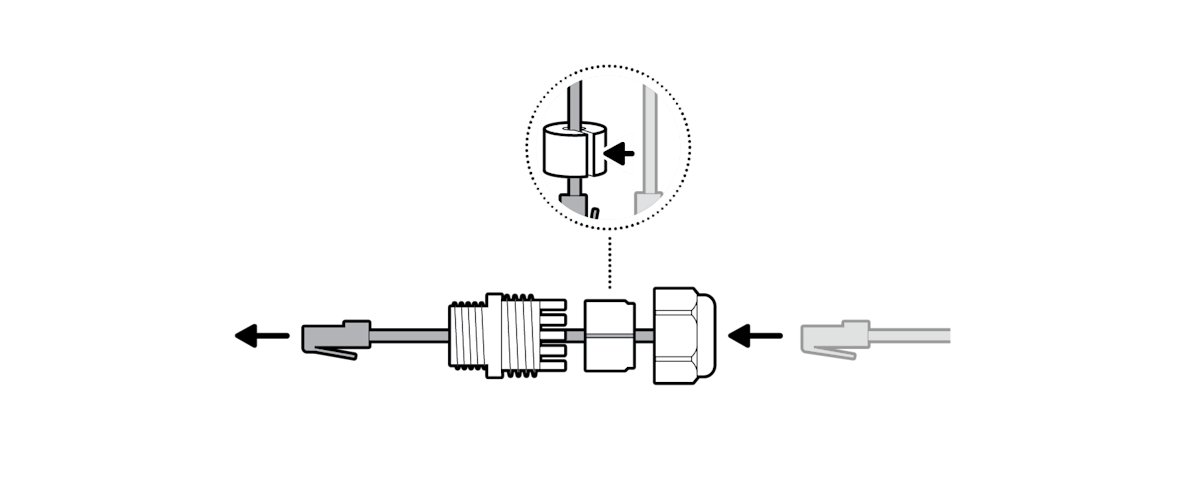

5. Infilare il cavo Ethernet nel pressacavo, avvolgendo la guarnizione attorno alcavo e avvita saldamente fino a ottenere una tenuta sicura.

NOTA: se il cavo Ethernet viene fatto passare attraverso il foro centrale, non è necessario collegare il pressacavo.

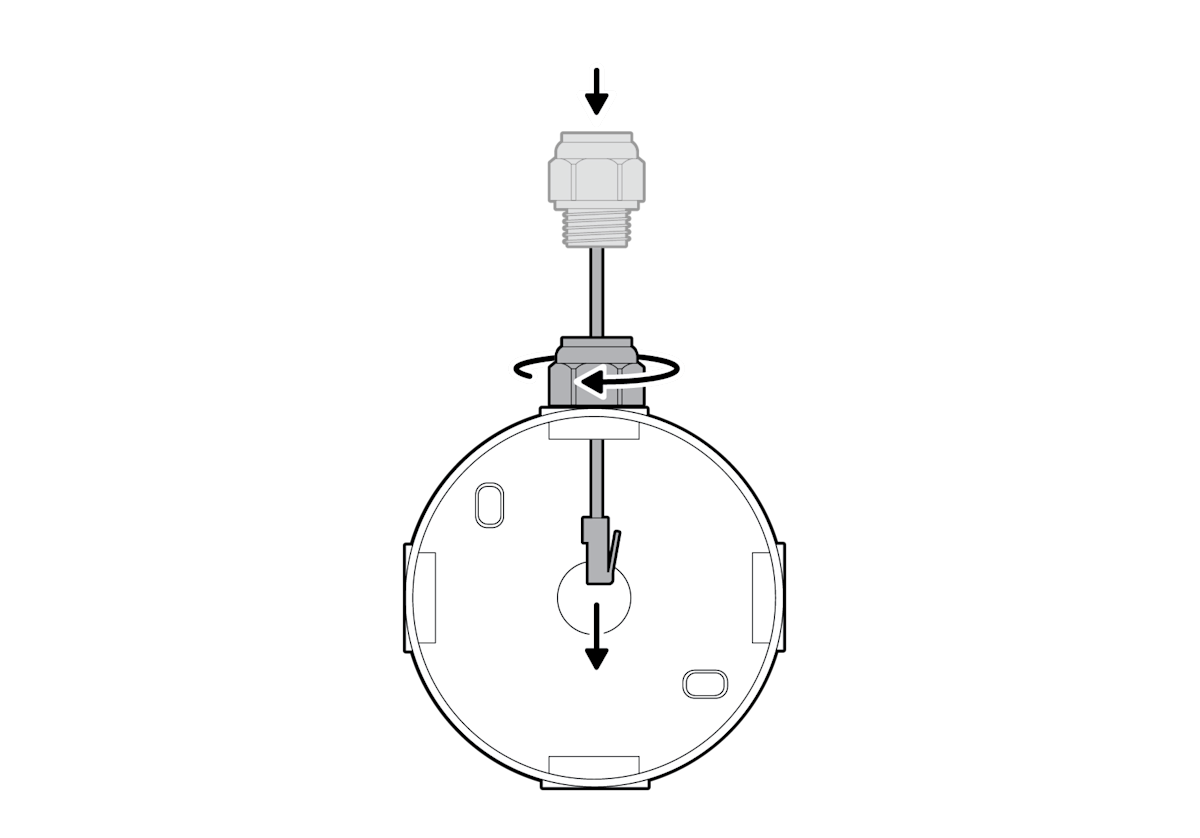

6. Inserire il cavo Ethernet attraverso il foro predisposto, assicurandosi che il pressacavo sia ben stretto.

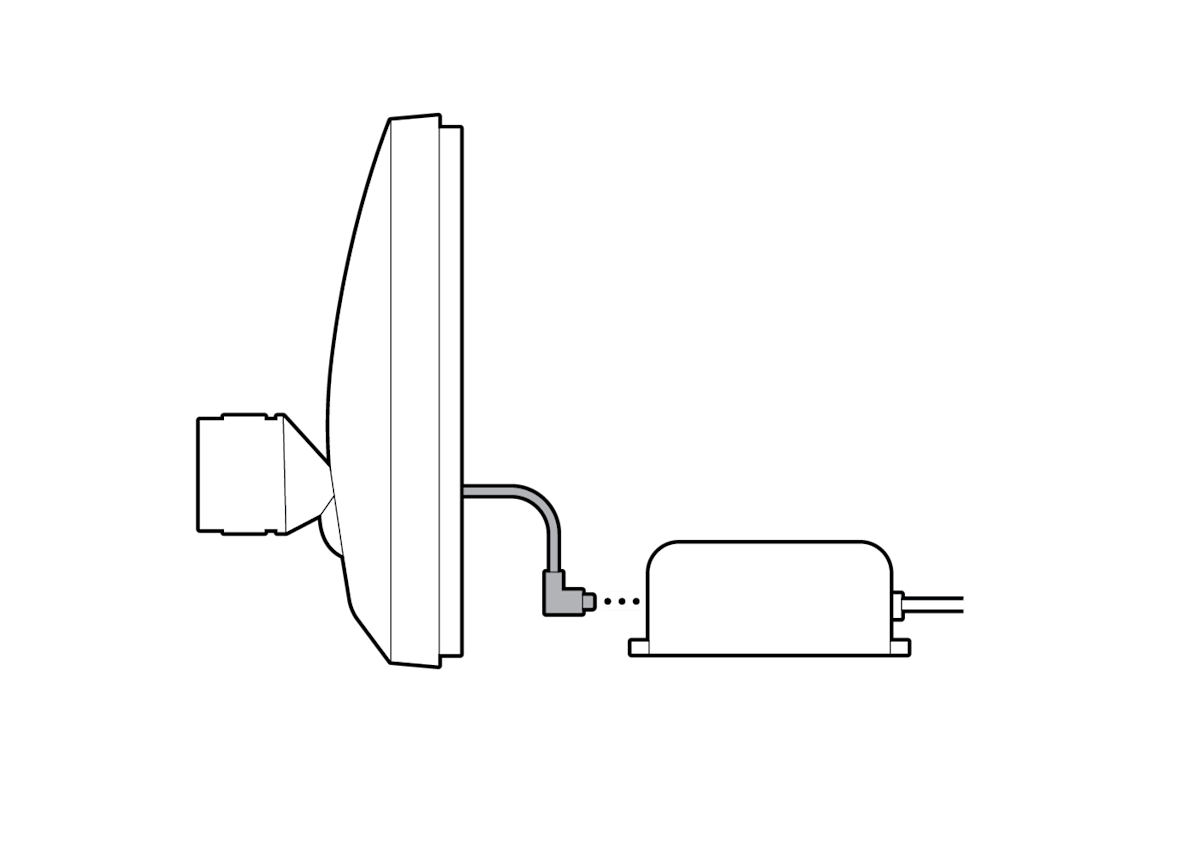

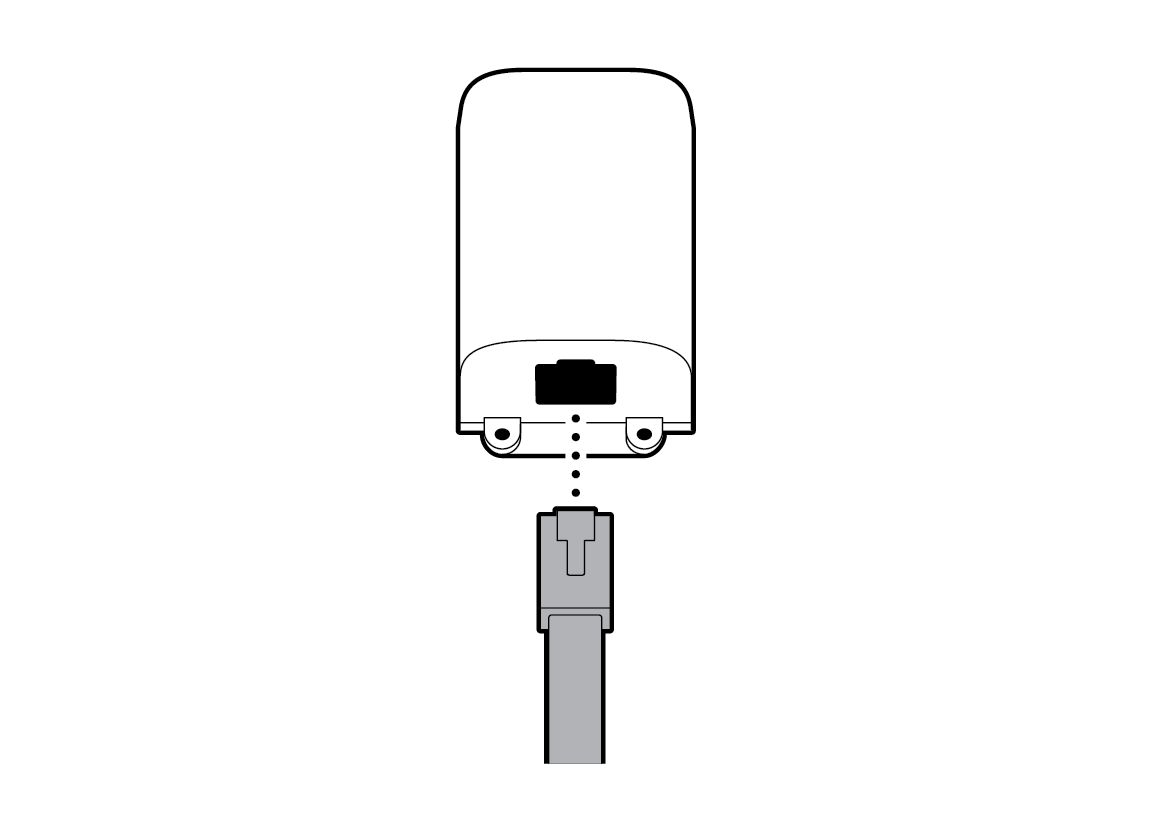

7. Collegare il cavo Ethernet all’adattatore.

8. Collegare il cavo USB-C all’interno del supporto del coperchio della scatola di giunzione all’adattatore, assicurandosi che sia completamente inserito.

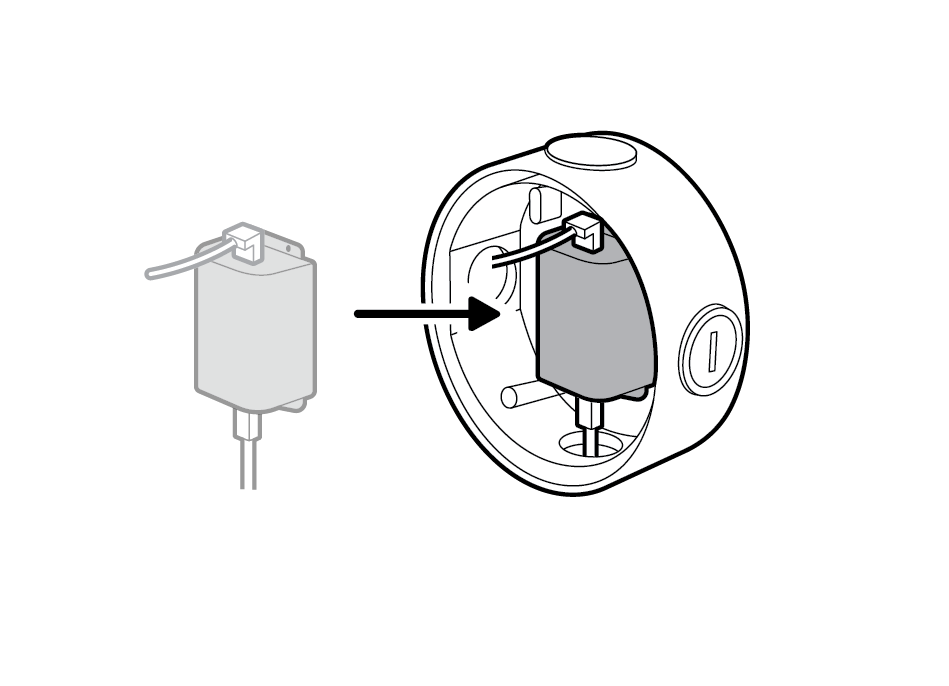

9. Inserire l’adattatore al centro della scatola di giunzione.

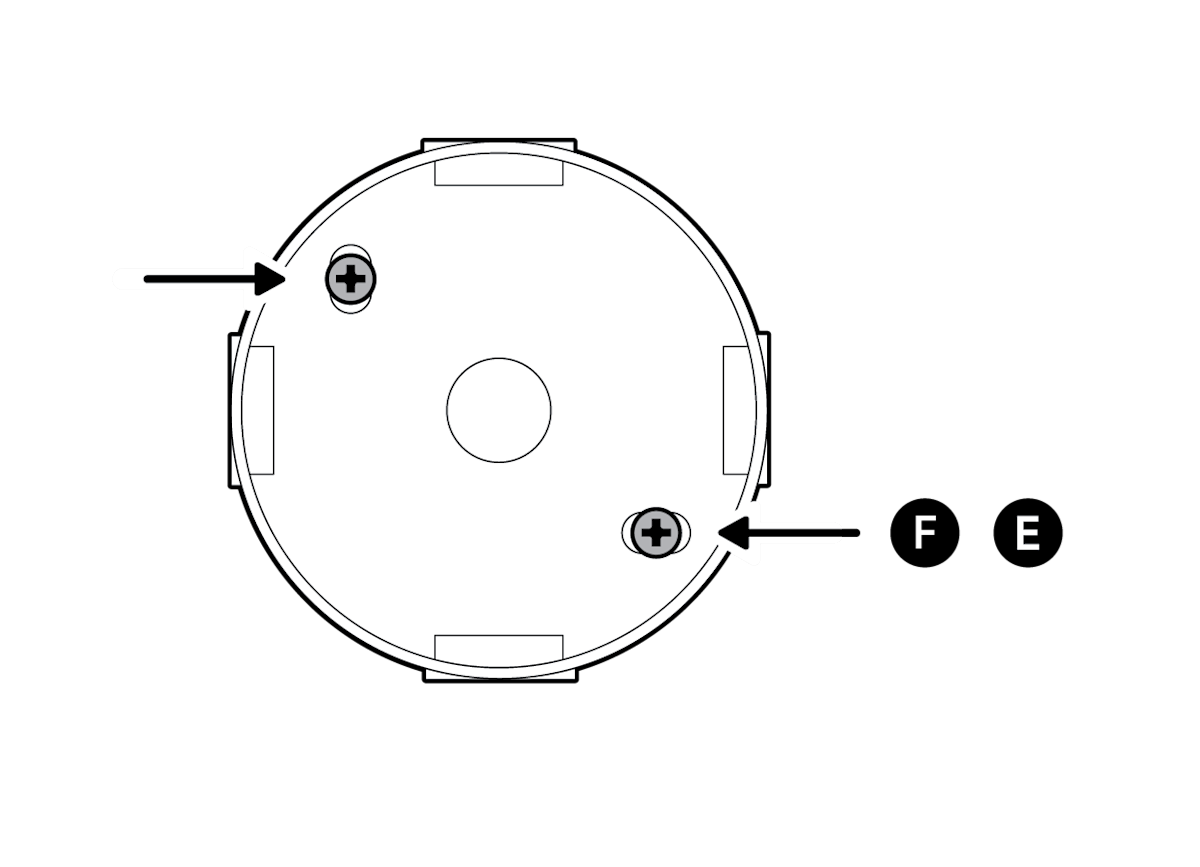

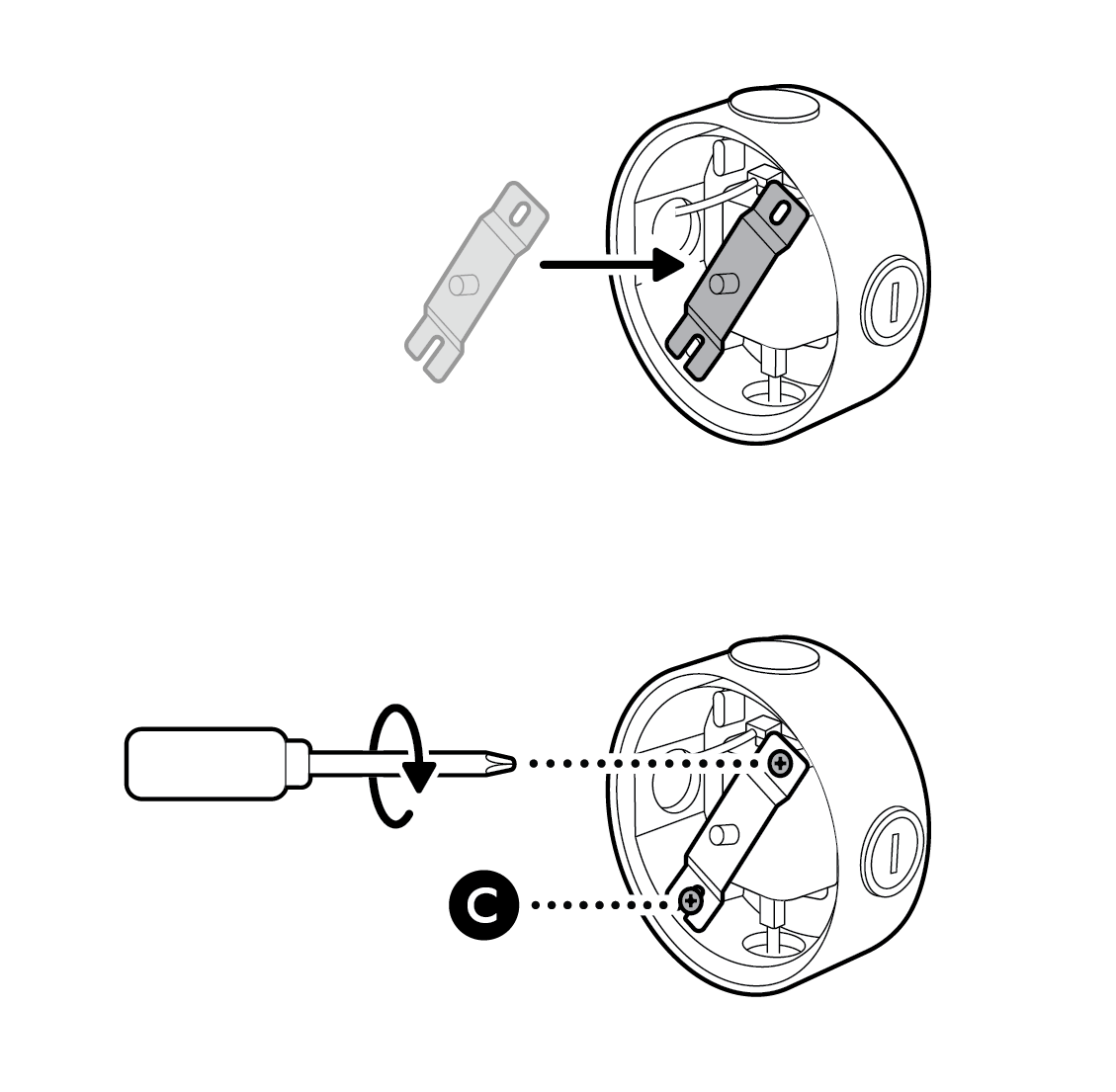

10. Fissare la barra metallica trasversale con le viti incluse, iniziando dal foro della vite chiuso.

11. Chiudere la scatola di giunzione con l’apposito supporto del coperchio.

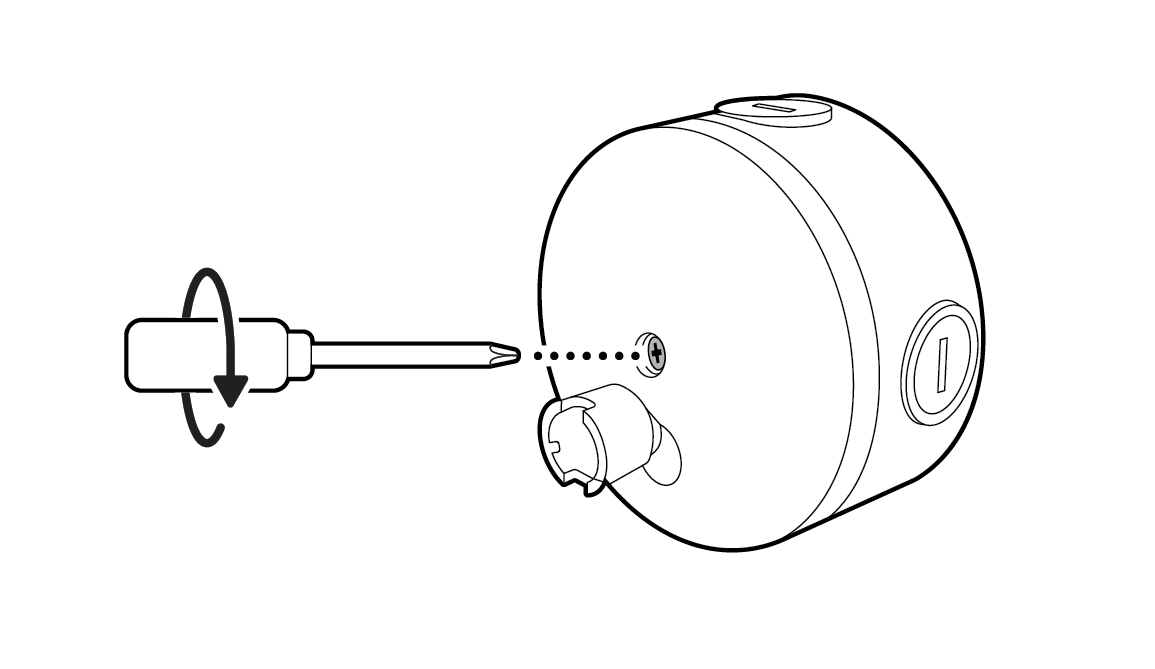

12. Serrare la vite centrale per fissare in posizione il supporto del coperchio della scatola di giunzione.

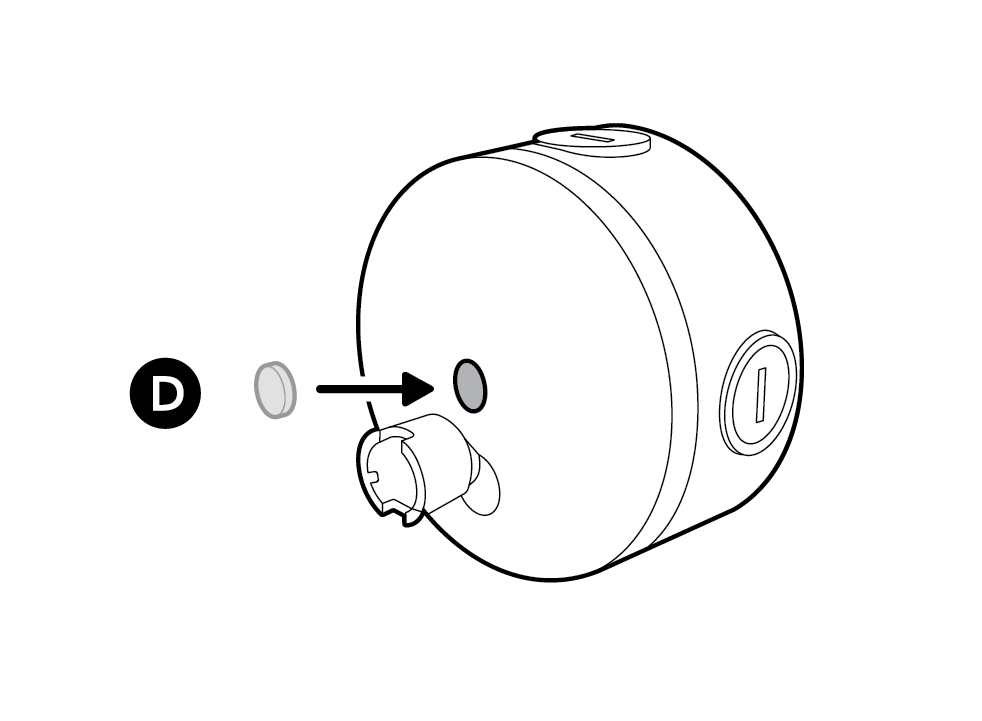

13. Coprire il foro della vite centrale con il tappo incluso.

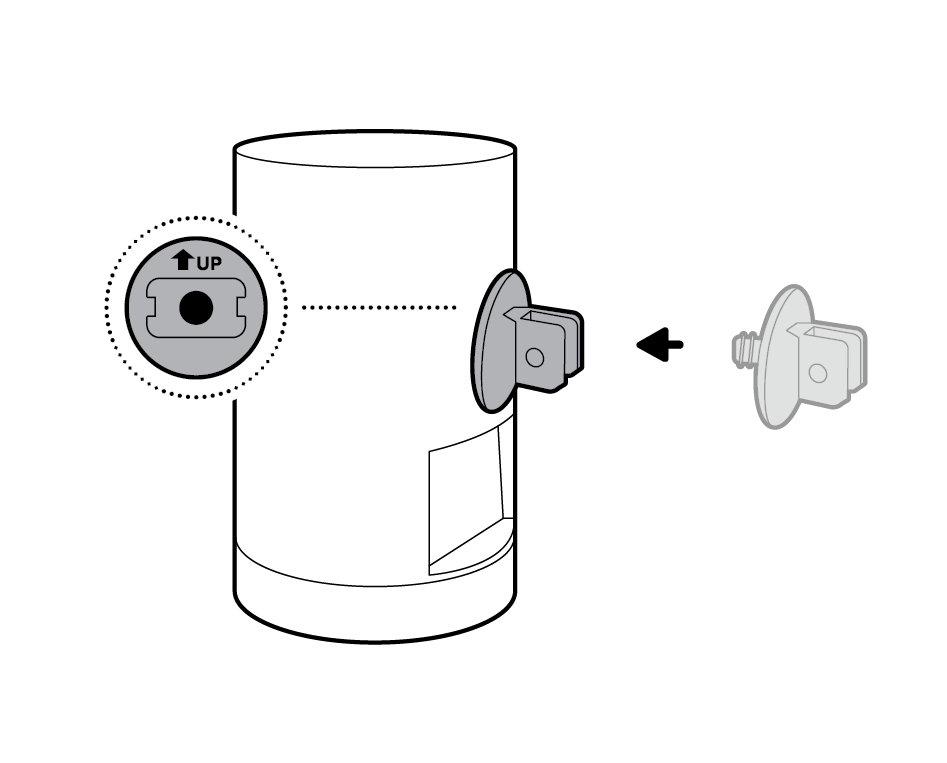

14. Fare riferimento alla guida per la configurazione della videocamera per rimuovere il supporto nativo e il cappuccio in gomma.

15. Stringere il giunto esagonale incluso sul retro della videocamera, assicurandosi che la scanalatura del cavo sia allineata verticalmente.

16. Fare riferimento alla guida per la configurazione della videocamera per rimuovere il tappo in gomma dalla porta di alimentazione della videocamera, se necessario.

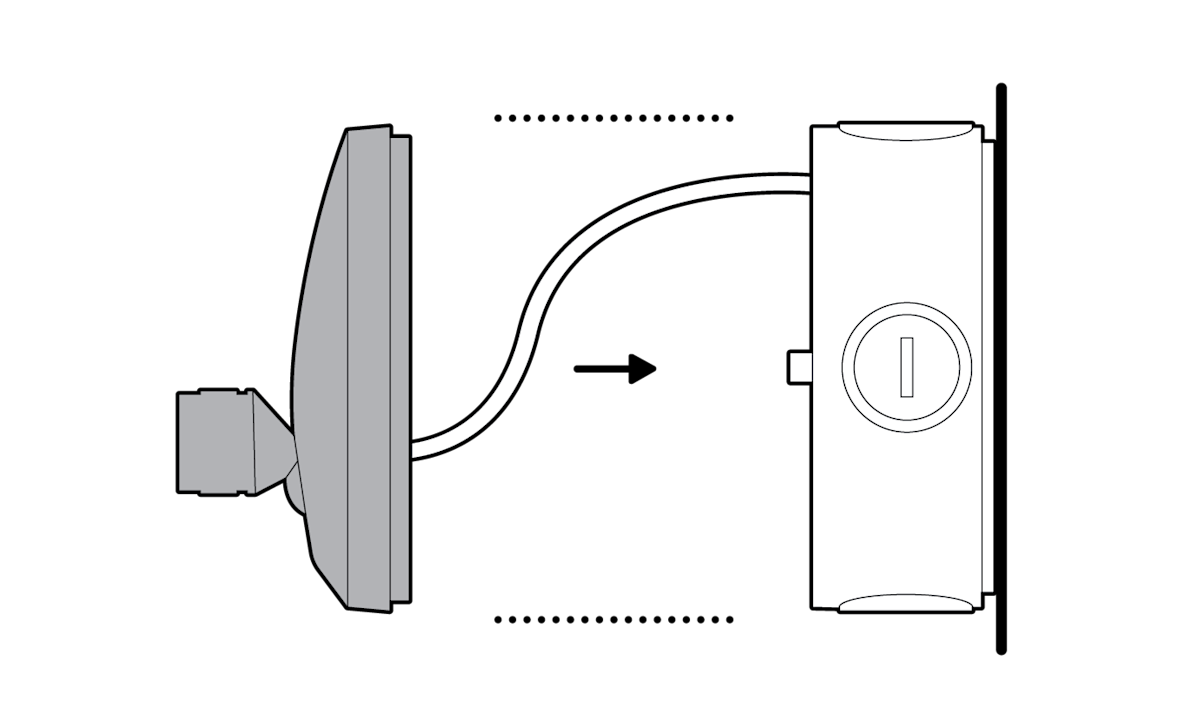

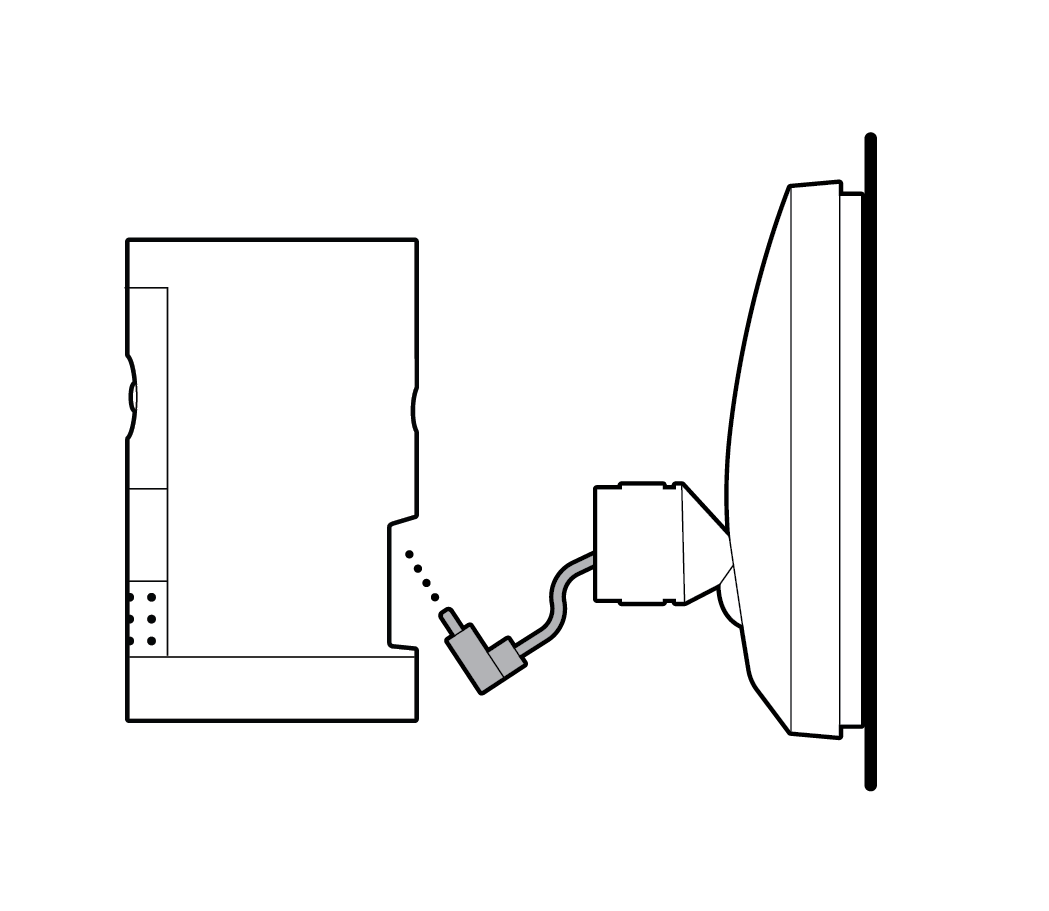

17. Collegare il cavo USB-C al supporto del coperchio della scatola di giunzione nella videocamera, assicurandosi che sia completamente inserito.

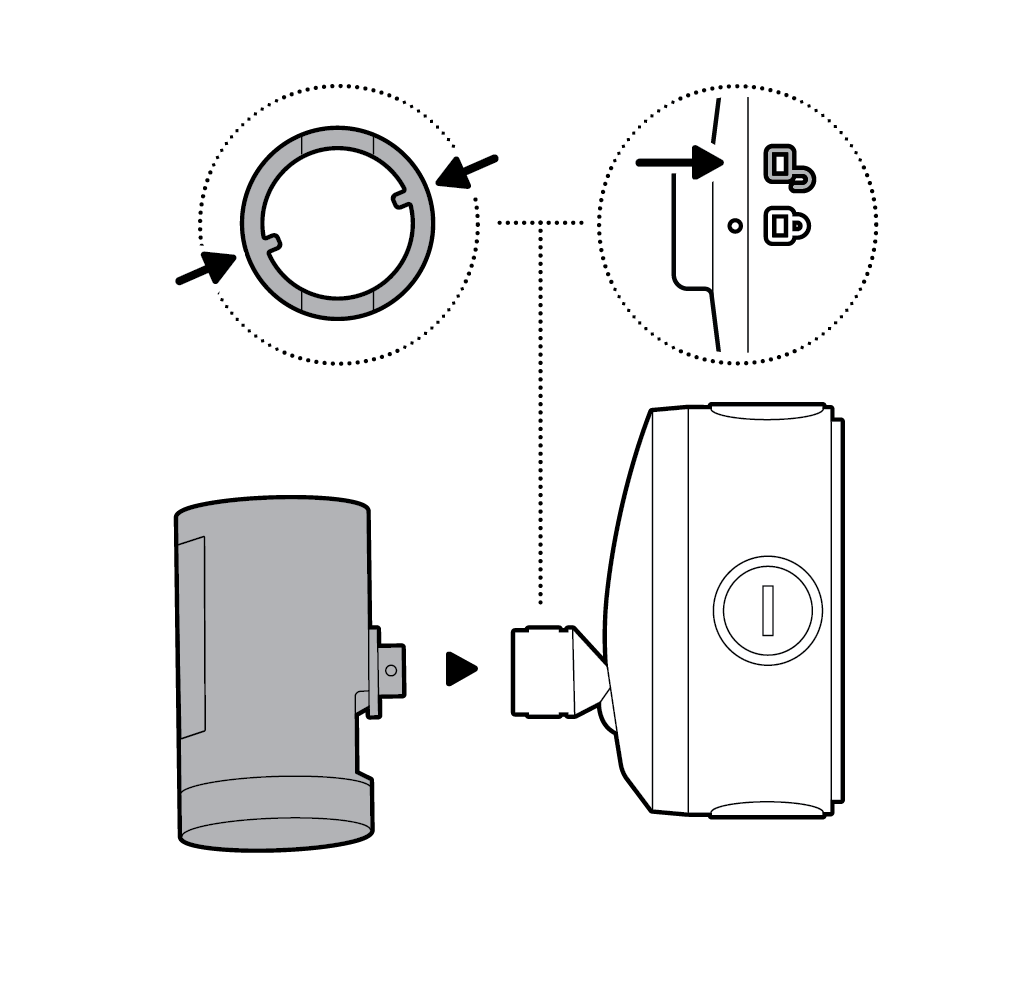

18. Allinea gli indicatori di bloccaggio sul giunto esagonale e il supporto del coperchio della scatola di giunzione e inserirlo.

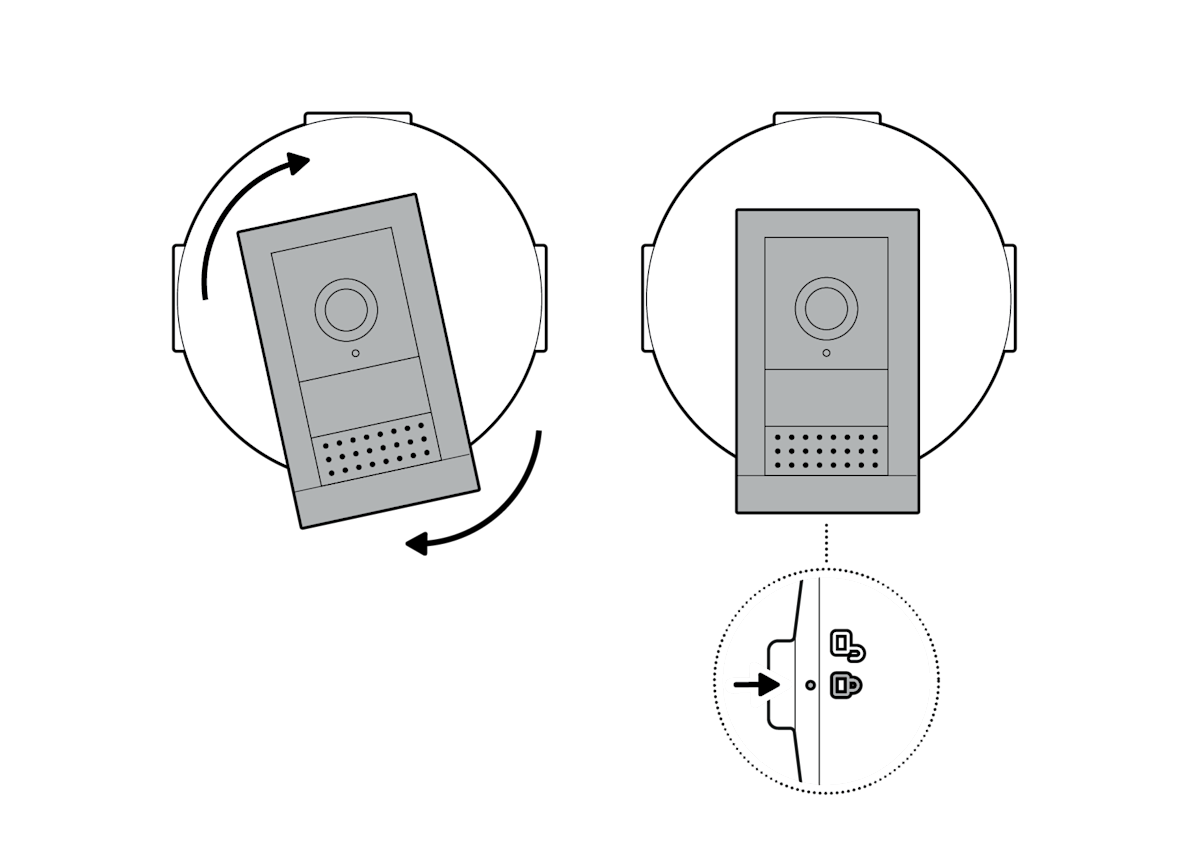

19. Girare finché la videocamera non si blocca in posizione.

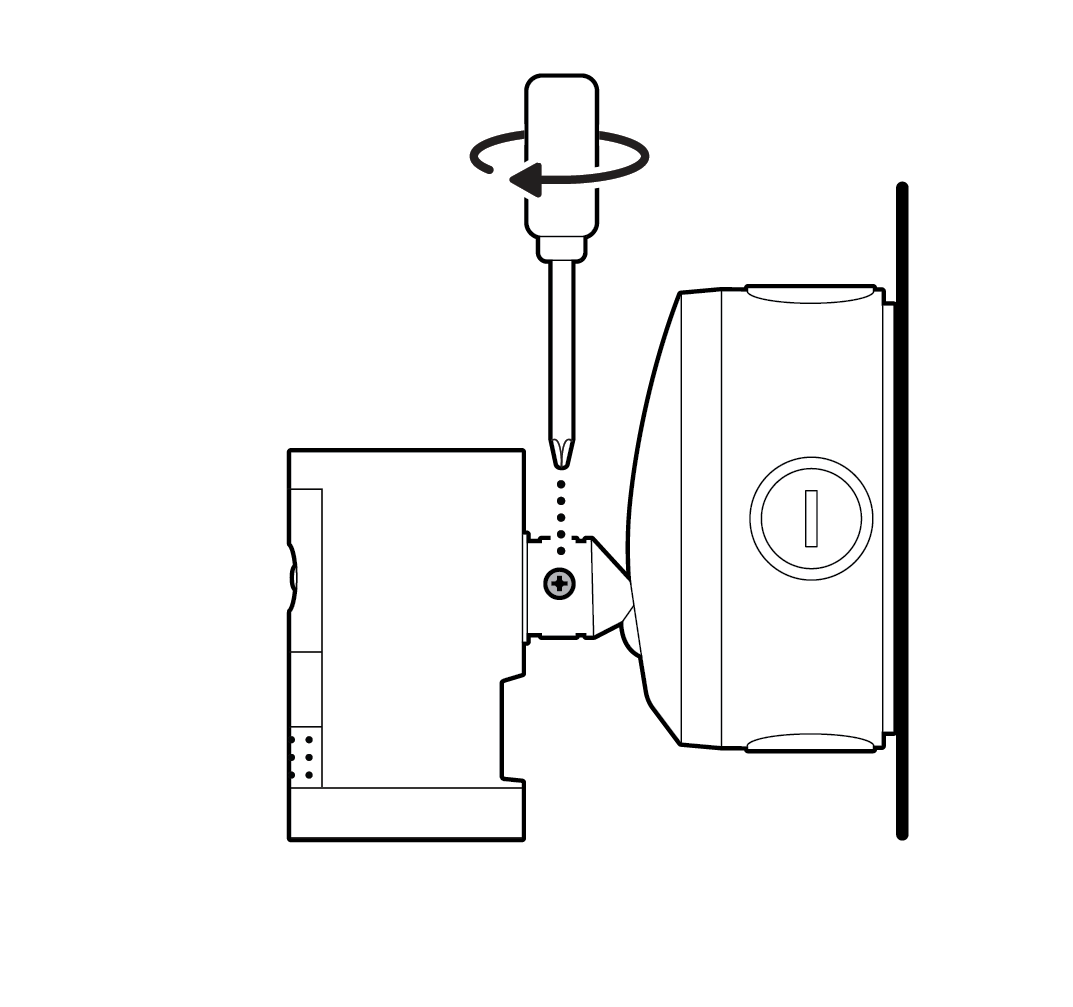

20. Serrare la vite di sicurezza.

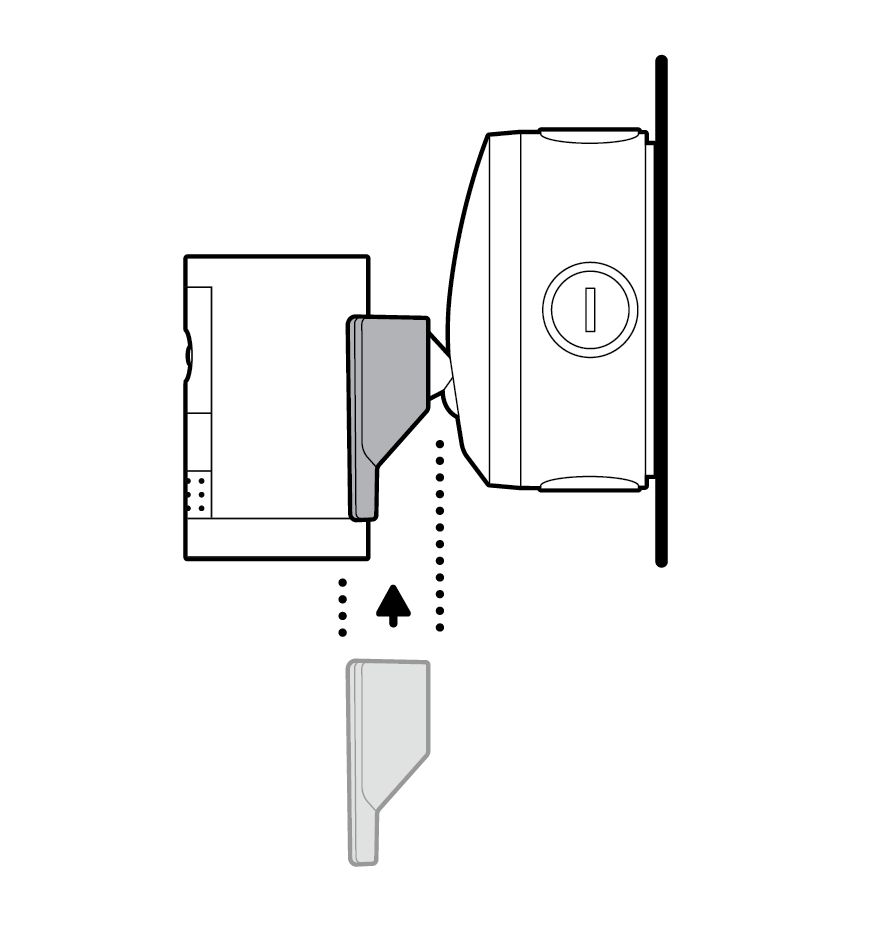

21. Installare la copertura decorativa della videocamera facendola scorrere fino a che non scatta in posizione.

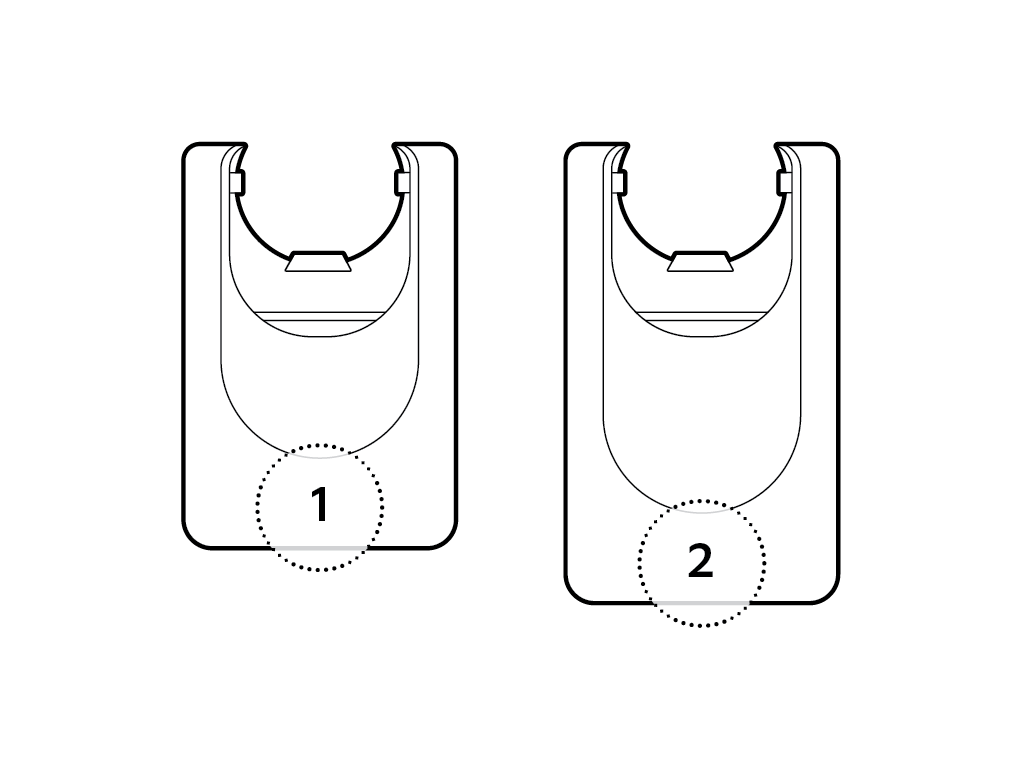

22. Per l’installazione di Outdoor Cam Plus, utilizzare la copertura decorativa 1. Per l’installazione di Outdoor Cam Pro, utilizzare la copertura decorativa 2.

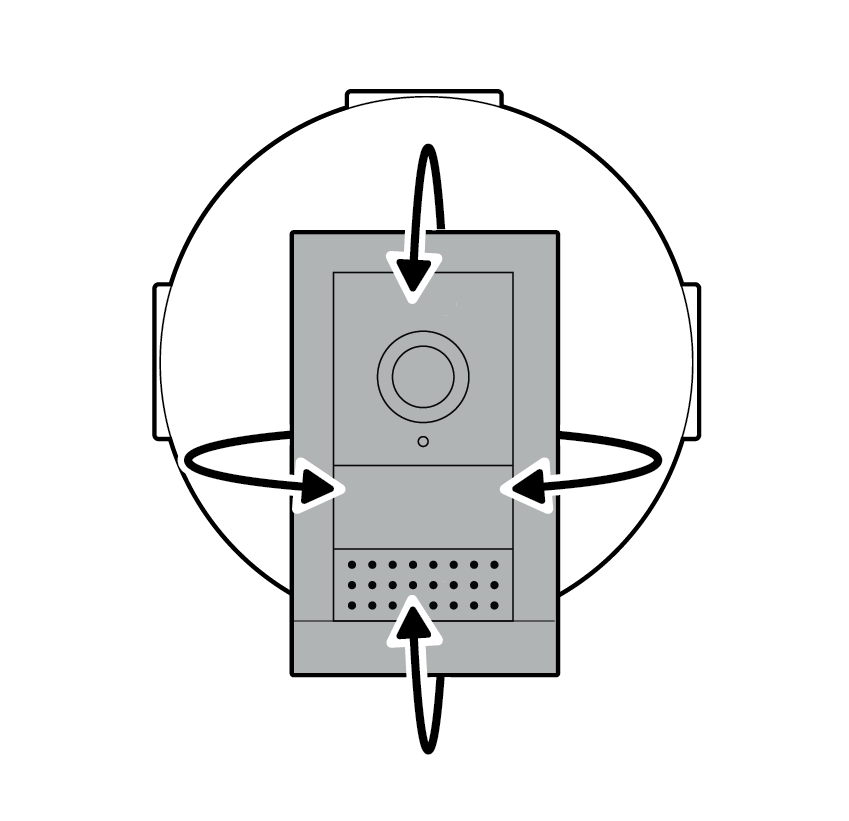

23. Se necessario, regolare la posizione della videocamera.

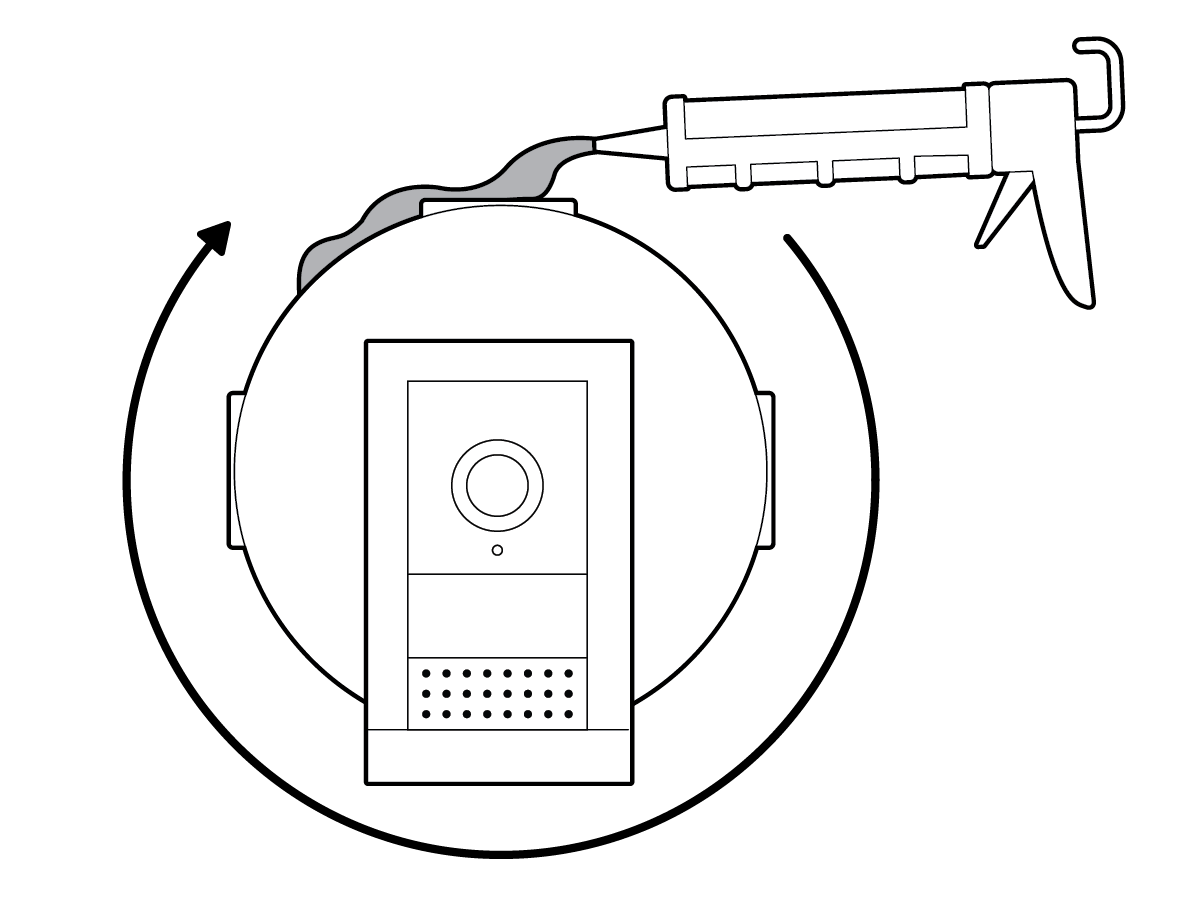

24. Per una maggiore resistenza alle intemperie, applicare del silicone o un sigillante adeguato intorno ai fori di montaggio della scatola di giunzione, tra la scatola di giunzione e il supporto del relativo coperchio e tra la scatola di giunzione e la superficie di montaggio per sigillare eventuali spazi.

Installazione su un piano

SOLO PER USO INTERNO

1. Collegare il cavo Ethernet all’adattatore.

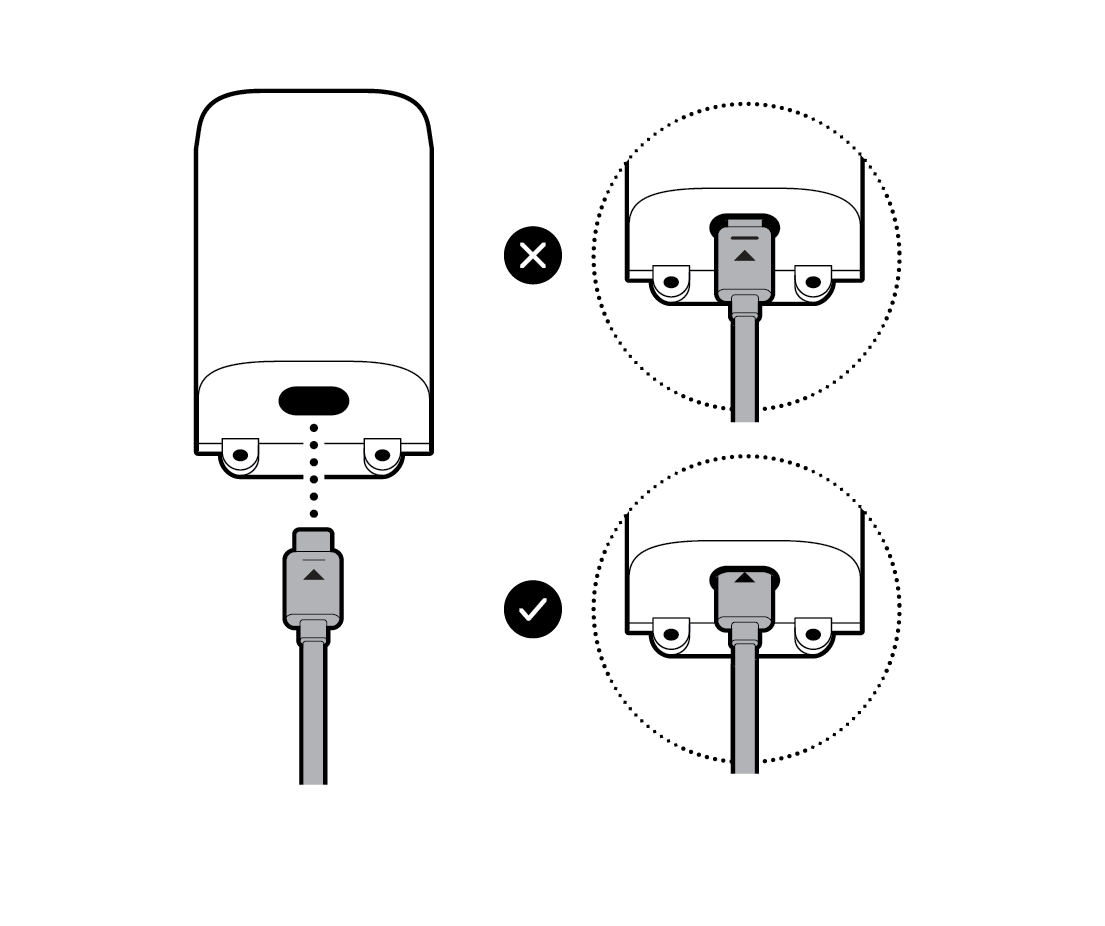

2. Inserire il cavo USB-C nell’adattatore fino a quando la linea dell’indicatore non scompare.

3. Fare riferimento alla guida per la configurazione della videocamera per rimuovere il tappo in gomma dalla porta di alimentazione della videocamera, se necessario.

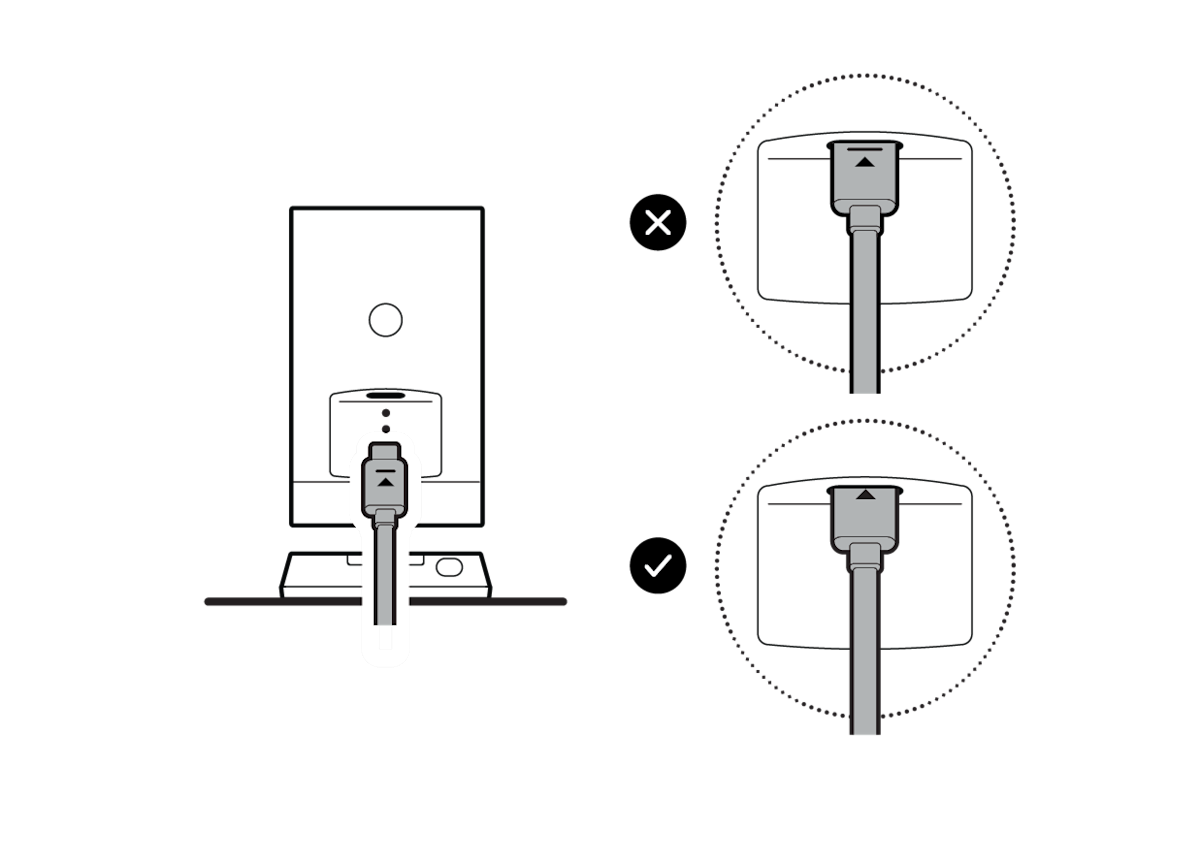

4. Inserire l’altra estremità del cavo USB-C nella videocamera fino a quando la linea dell’indicatore non scompare.

Installazione a parete

SOLO PER USO INTERNO

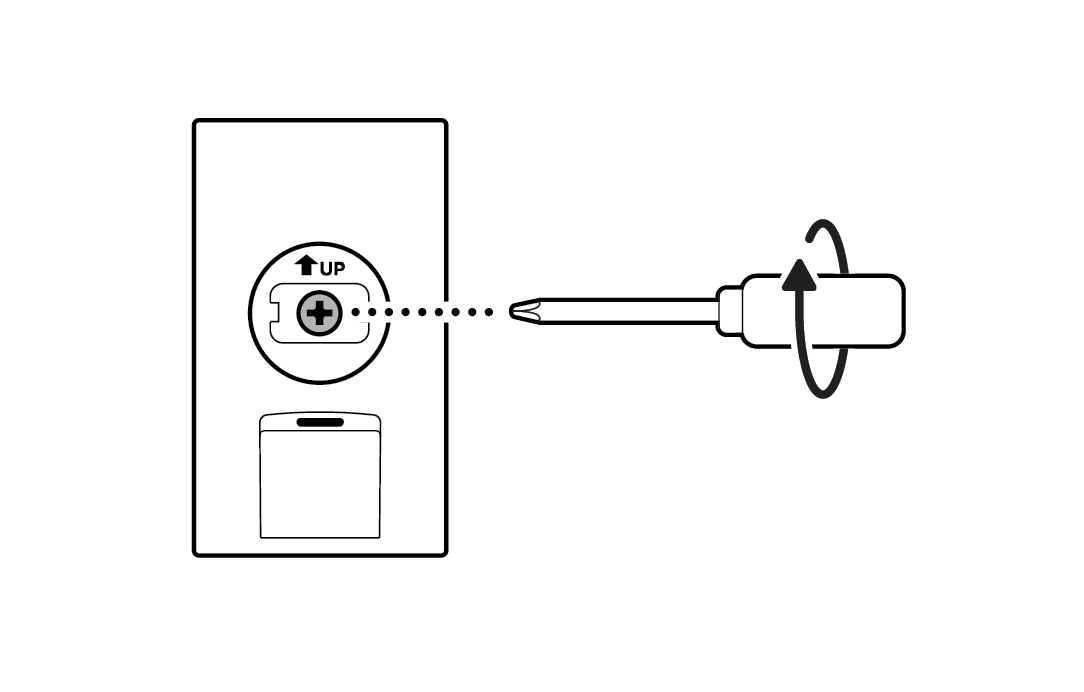

1. Installare l’adattatore alla parete con le viti in dotazione.

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 5 mm per praticare i fori per i tasselli forniti a corredo.

2. Inserire il cavo USB-C nell’adattatore fino a quando la linea dell’indicatore non scompare.

3. Fare riferimento alla guida per la configurazione della videocamera per rimuovere il tappo in gomma dalla porta di alimentazione della videocamera, se necessario.

4. Inserire l’altra estremità del cavo USB-C nella videocamera fino a quando la linea dell’indicatore non scompare.
