Installation de votre Indoor Cam Plus

Informations relatives à la sécurité et à la conformité pour Indoor Cam Plus.

Cet article décrit le processus d'installation étape par étape de votre caméra Ring Indoor Cam Plus.

Materiale per l’installazione incluso

Strumenti richiesti

Cacciavite con punta a croce

Trapano con punta per muratura da 5 mm (facoltativo)

1. Rimuovere l’involucro protettivo.

2. Scaricare l’app Ring.

3. Scansionare il codice QR sul dispositivo.

4. Scegliere una posizione.

Installazione su un piano

1. Posizionare la videocamera su una superficie piana.

2. Collegare il cavo di alimentazione alla videocamera.

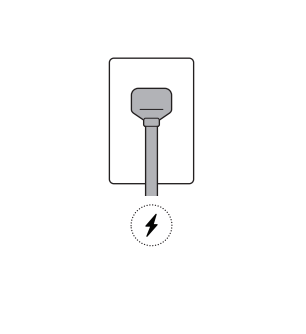

3. Collegare il cavo di alimentazione all’alimentatore e a una presa di corrente.

4. Fissare il cavo di alimentazione con il fermacavo della base

NOTA: per un’angolazione verso l’alto, ruotare la base verso la parte posteriore e inclinare la videocamera verso l’alto come necessario.

Installazione a parete

1. Fare scorrere la piastra di montaggio nella direzione opposta alla freccia UP per rimuoverla.

2. Utilizzare la piastra di montaggio come guida per segnare la posizione dei fori per le viti da praticare sulla parete.

3. Posizionare la piastra di montaggio con la freccia UP rivolta verso l’alto.

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 5 mm per praticare i fori per i tasselli forniti a corredo.

4. Collegare il cavo di alimentazione alla videocamera.

NOTA: per risultati ottimali, fissare il cavo con l’apposito fermacavo che si trova sul retro della videocamera.

5. Ruotare il supporto della videocamera verso la parte posteriore.

6. Fissare la videocamera alla piastra di montaggio facendola scorrere fino a quando non scatta in posizione.

7. Collegare il cavo di alimentazione all’alimentatore e a una presa di corrente.

Installazione a soffitto

1. Fare scorrere la piastra di montaggio nella direzione opposta alla freccia UP per rimuoverla.

2. Utilizzare la piastra di montaggio come guida per segnare la posizione dei fori per le viti da praticare sul soffitto.

3. Installare la piastra di montaggio con la freccia UP rivolta nella direzione della visuale desiderata.

Per superfici in stucco, mattoni o cemento, utilizzare una punta da trapano per muratura da 5 mm per praticare i fori per i tasselli forniti a corredo.

4. Collegare il cavo di alimentazione alla videocamera.

NOTA: per risultati ottimali, utilizzare il fermacavo sul retro della videocamera per fissare il cavo

5. Fissa la telecamera alla piastra di montaggio facendola scorrere fino a quando non senti un clic.

6. Collegare il cavo di alimentazione all’alimentatore e a una presa di corrente.

Applicazione del copriobiettivo

1. Allineare la linea tratteggiata sul copriobiettivo con la linea tratteggiata sulla parte superiore della videocamera.

2. Spingere il coperchio sulla videocamera finché non si avverte uno scatto.

3. Spingere il perno nella parte inferiore del coperchio nella tacca nella parte inferiore della videocamera.

4. Tirare le linguette per rimuoverle.

Utilizzo del copriobiettivo

1. Per coprire la videocamera, far scorrere il copriobiettivo in posizione di blocco fino a quando non si sente un clic.

2. Per scoprire la videocamera, far scorrere il copriobiettivo in posizione di sblocco fino a quando non si sente un clic.

Rimozione del copriobiettivo

1. Far scorrere il copriobiettivo per sbloccarlo.

2. Sollevare dalla parte superiore per staccarlo.

3. Spingere verso il basso e staccarlo dalla parte inferiore.
