Guida all'installazione di Video Doorbell Wired
Per informazioni sulla sicurezza e sulla conformità per questo prodotto, fare clic qui.
Il mio attuale citofono è compatibile con Ring Video Doorbell Wired?
Per motivi di sicurezza, utilizzare esclusivamente un trasformatore per il citofono in uso entro l'intervallo specificato qui di seguito o accessori compatibili Ring per alimentare il dispositivo.
Per il collegamento a un sistema di citofono in uso:
- Trasformatore modulare (da 8 a 24 V CA, 50/60Hz, da 8 VA a 40 VA)
Gli accessori Ring sono venduti separatamente e possono includere:
- Trasformatore guida DIN (24 VDC, 420 mA)
- Alimentatore plug-in (24 VDC, 500 mA)
L'uso di fonti di alimentazione incompatibili può danneggiare il dispositivo e causare scosse elettriche.
Fai riferimento alle leggi e alle normative edilizie vigenti a livello locale prima di eseguire interventi elettrici. Nella tua area potrebbero essere richiesti per legge permessi e/o un'installazione professionale.
Prima di iniziare
Assicurati di avere a disposizione tutti i componenti fisici necessari inclusi nella confezione:
Nota: Attrezzi necessari per l'installazione (non inclusi):
- punta da trapano da 6 mm per muratura (opzionale)
- cacciavite a croce PH2
1. Trova il campanello del citofono
Suona il citofono in uso e ascolta il campanello. Se suona, saprai che il sistema del citofono in uso funziona. Una volta installato, il campanello del citofono in uso non funzionerà più; quindi ti sarà necessario utilizzare Ring Chime o un altoparlante compatibile con Alexa per sentire il campanello del citofono dentro casa, oltre che sul telefono o sul tablet.
Segui il suono per trovare il campanello e prendi nota della posizione. Torneremo presto a parlare del campanello del citofono.
2. Disattiva la corrente dal contatore
Questo è essenziale per garantire la sicurezza tua e del tuo nuovo Ring Video Doorbell durante l'installazione. Se non sei sicuro di quale interruttore controlla il citofono, disattiva l'interruttore principale della casa o contatta un elettricista. Premi il pulsante del citofono per verificare che l'alimentazione sia disattivata. Se il campanello del citofono non funziona, l'alimentazione dovrebbe essere disattivata.
ATTENZIONE: Durante il processo di installazione maneggerai cavi elettrici. Se hai dubbi o non hai esperienza, consulta un elettricista professionista.
3. Prendi il cavo di bypass incluso
Il cavo di bypass disattiva e isola il campanello del citofono in uso. Questo è necessario affinché il tuo Ring Video Doorbell possa ottenere l’alimentazione di cui ha bisogno, ma significa che il tuo campanello non squillerà più.
Per sentire i suoni di avviso in tutta la casa, puoi aggiungere la skill Ring a qualsiasi altoparlante compatibile con Alexa o aggiungere un Ring Chime al tuo sistema.
4. Rimuovi il coperchio dal campanello del citofono
Dopo aver individuato il campanello del citofono e aver disattivato l'alimentazione dell'unità di consumo, rimuovi il coperchio dal citofono e mettilo da parte per il momento.
Se il tuo campanello attuale è simile a quello riportato di seguito (comunemente prodotto da Deta o da altri produttori, con design senza tensione), allora non è compatibile e dovrà essere sostituito con un trasformatore guida DIN Ring (di seconda generazione) da un elettricista professionista.
Se il tuo citofono attuale è alimentato direttamente con tensione a 230 V e non è dotato di un trasformatore step-down per ridurre la tensione da 8 a 24 V CA, allora il tuo sistema non è compatibile con il Ring Video Doorbell Wired e dovrà essere sostituito da un trasformatore guida DIN Ring (di seconda generazione) da un elettricista professionista.
Se hai bisogno di un alloggiamento per il trasformatore, l'alloggiamento per trasformatore guida DIN di Ring è progettato per ospitare il trasformatore guida DIN. Si adatta perfettamente allo sfondo ed è abbastanza grande da coprire l'ingombro del campanello in uso.
Nota: Il passaggio 5 è diverso a seconda che il trasformatore del citofono sia installato all'esterno o all'interno del campanello esistente.
5. Bypass del campanello del campanello del citofono
Se il campanello è separato dal trasformatore
Per identificarlo, devi individuare il trasformatore, spesso installato nella scheda fusibili elettrica principale o nelle sue immediate vicinanze. Può essere etichettato come trasformatore citofono e deve essere a bassa tensione (da 8 a 24 V CA) per alimentare il Ring Video Doorbell Wired.
Se il trasformatore non ha una tensione nominale da 8 a 24 V CA, non è compatibile con il nuovo videocitofono Ring e dovrai quindi consultare un elettricista professionista.
Prima di iniziare, ti conviene scattare una foto del cablaggio del campanello esistente, qualora desideri ripristinarne il normale funzionamento in futuro.
Prepara i fili
Controlla le viti dei terminali con i fili collegati. Per fornire alimentazione al tuo nuovo campanello, dobbiamo bypassare i fili collegati ai lati del suo meccanismo.
Nell'esempio riportato di seguito, i morsetti 0 e 3 attraversano il meccanismo del campanello e i morsetti 1 e 2 sono collegati tramite un ponticello tra i due morsetti. Scollega i due morsetti che si trovano su entrambi i lati del solenoide/della bobina nel caso dei morsetti di esempio 0 e 3. Se il tuo citofono è diverso, consulta il suo manuale di installazione per identificare i morsetti su entrambi i lati del solenoide/bobina.
Suggerimenti per identificare in quale lato si trova il meccanismo del tuo campanello
Qui puoi vedere un piccolo filo sul lato destro. Il filo collega i due cavi, quindi questo non è il lato che si collega al meccanismo del campanello.
Unisci i fili
Il cavo di bypass è dotato di connettori su entrambe le estremità. Su ciascun connettore, solleva la leva che corrisponde alla porta del filo aperto.
Inserisci i cavi che hai scollegato dal campanello del citofono nelle porte aperte di ciascun connettore. Se uno dei terminali ha due fili collegati, inseriscili entrambi in una porta. Quindi, abbassa le leve per fissarle.
Se il trasformatore del campanello è installato al suo interno
Puoi stabilire se il campanello è dotato di un trasformatore integrato dalla presenza di cavi ad alta tensione che entrano nel campanello insieme a marcature che indicano le alte tensioni di 230 V. Questi cavi sono spesso fissati all'interno dell'alloggiamento del trasformatore. Per l'installazione del campanello, modificheremo solo il cablaggio a bassa tensione. In caso di dubbi, consulta un elettricista professionista.
All'interno vedrai sottili fili isolati collegati a due viti dei terminali. Uno sarà collegato direttamente al trasformatore e l'altro a un lato del meccanismo del campanello. Nel caso dell'esempio riportato di seguito, il morsetto 2 è collegato al trasformatore e il morsetto 0 all'altro lato del meccanismo del campanello.
Per alimentare il tuo nuovo citofono, devi bypassare il meccanismo rimuovendovi il filo e collegandolo al secondo morsetto sul trasformatore, in questo esempio al morsetto 3. In caso di dubbi, consulta un elettricista professionista.
Suggerimenti per l'identificazione del trasformatore
Collegamento del cavo di bypass
Il cavo di bypass è dotato di connettori su entrambe le estremità. Su un connettore, solleva la leva che corrisponde alla porta del filo aperto. Sull'altro connettore, solleva entrambe le leve e rimuovi il connettore dal cavo.
Inserisci il cavo scollegato dal campanello nella porta aperta sul connettore rimanente, quindi abbassa la leva.
Collega l'estremità del cavo di bypass scoperto al morsetto che si trova accanto alla morsettiera del trasformatore che non ha un filo collegato, in questo esempio contrassegnato come morsetto 3.
6. Riposiziona il coperchio sul citofono
Se dovrai disinstallare il Ring Video Doorbell, assicurati di riportarne il cablaggio allo stato originale per evitare di danneggiare il sistema.
7. Rimuovi il pulsante del citofono in uso
Una volta rimosso dalla parete, scollega i cavi. Assicurati che non cadano all'interno della parete, in modo da potervi accedere più avanti.
8. Rimuovi la mascherina dal Ring Video Doorbell

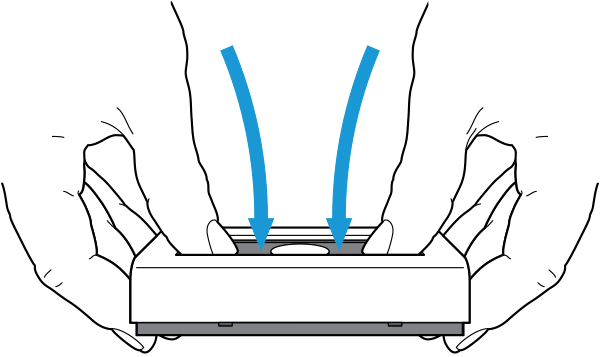

A tale scopo, afferra la parte inferiore della mascherina e tira mentre spingi verso il centro del citofono.
9. Contrassegna i fori delle viti
Utilizzando il tuo videocitofono Ring come modello, contrassegna la posizione dei due fori di montaggio sulla parete.
10. Installa i tasselli del sacchetto A (opzionale)
Per superfici in stucco, mattoni o cemento, utilizza una punta da trapano per muratura da 6 mm per praticare fori nella parete; quindi, inserisci i tasselli inclusi.
Nota: se stai installando il prodotto su superfici in legno o su un rivestimento, puoi saltare questo passaggio.
11. Collega i cavi del videocitofono
Avvolgi un cavo del videocitofono attorno a ciascuno dei terminali a vite sul retro del tuo Video Doorbell Wired, quindi stringi i terminali per fissarlo.
12. Avvita il tuo Ring Video Doorbell utilizzando i componenti nel sacchetto A
Installa Video Doorbell Wired con le due viti di montaggio lunghe incluse. Se fai passare il cavo attraverso la parete, assicurati di inserire prima tutti i cavi in eccesso nella parete.
Nota: UTILIZZA SOLO le viti di montaggio incluse per fissare il videocitofono Ring.
Nota: se fai passare il cavo sulla parete (anziché attraverso), NON serrare eccessivamente le viti.
13. Ripristina l'alimentazione del contatore
L'accensione del Video Doorbell Wired potrebbe richiedere qualche minuto. Saprai che è pronto quando si accende e ti parla.
14. Fissa il videocitofono Ring utilizzando la vite nel sacchetto B
Riaggancia la mascherina, quindi usa il cacciavite incluso per serrare la vite di sicurezza piccola del sacchetto B nella parte inferiore del Video Doorbell Wired.
ATTENZIONE: se utilizzi le viti sbagliate per fissare il Video Doorbell Wired, potresti danneggiare il citofono durante l'installazione, creare un rischio di incendio e ferirti gravemente.
Nota: UTILIZZA SOLO le viti di di sicurezza corte fornite a corredo nel sacchetto B.
Clicca qui per ulteriori informazioni su come configurare Video Doorbell Wired dall'app Ring.
Note per installazione professionale
Ring Video Doorbell Wired è compatibile con la maggior parte dei trasformatori per citofono standard da 8 a 24 V CA. Per l'utilizzo di un nuovo trasformatore, ne consigliamo uno di almeno 8 VA e inferiore a 40 VA. L'uso di fonti di alimentazione incompatibili può danneggiare il dispositivo e causare scosse elettriche.
