Installazione di Outdoor Cam Plus Plug-In
Informazioni su sicurezza e conformità per Outdoor Cam Plus.
Questo articolo descrive la procedura dettagliata per installare Outdoor Cam Plus Plug-In.
Outdoor Cam Plus ha una piastra di montaggio più grande rispetto a quella dei modelli precedenti di Outdoor Cam o Stick Up Cam. Non è possibile utilizzare le piastre di montaggio di altre videocamere quando si installa Outdoor Cam Plus.
View/download PDF manual (English, Français, Deutsch, Italiano, Español, Nederlands, Svenska, Dansk, Suomi, Norsk, عربي)Materiali per l’installazione inclusi
Strumenti richiesti

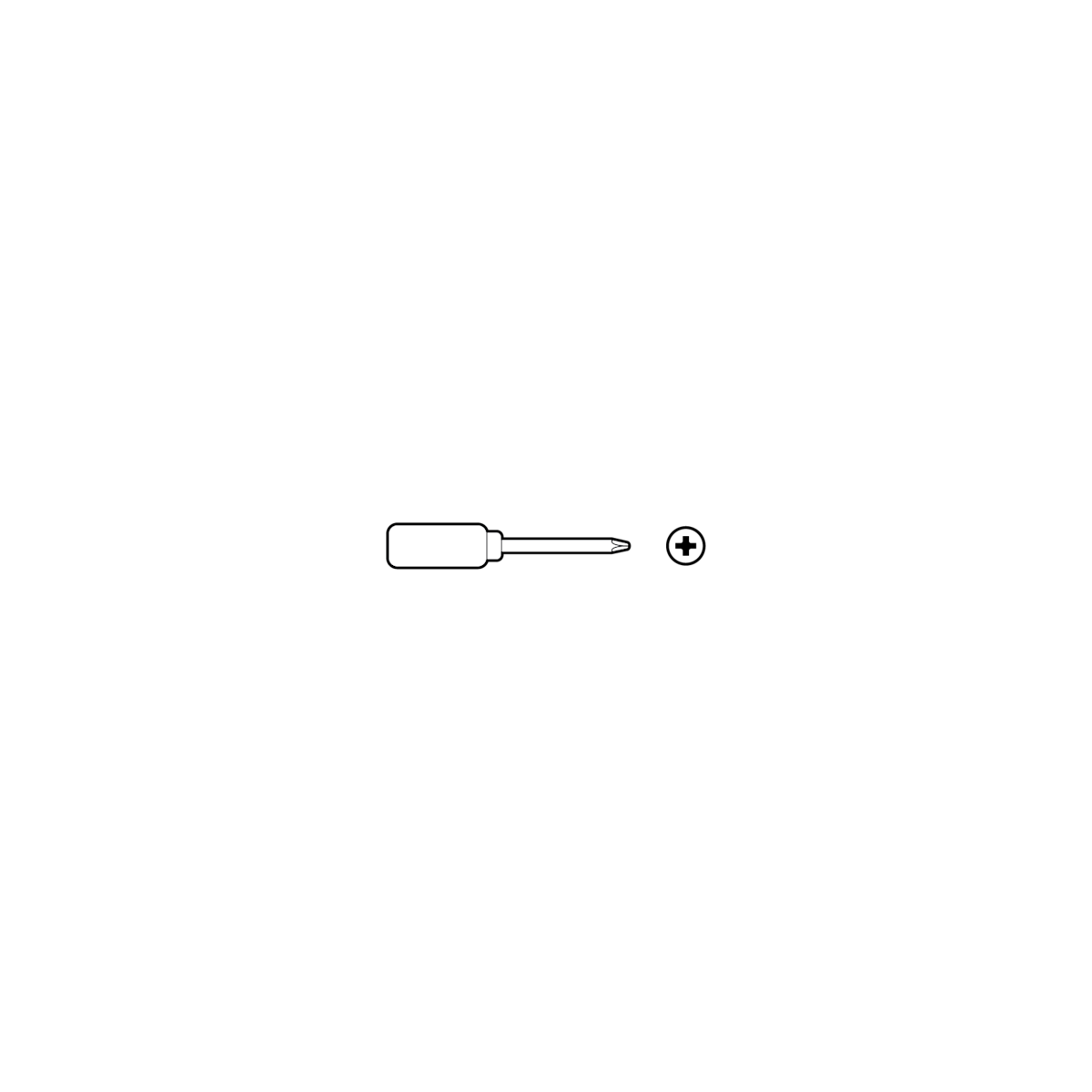

Cacciavite con punta a croce
Trapano con punta per muratura da 6 mm (facoltativo)

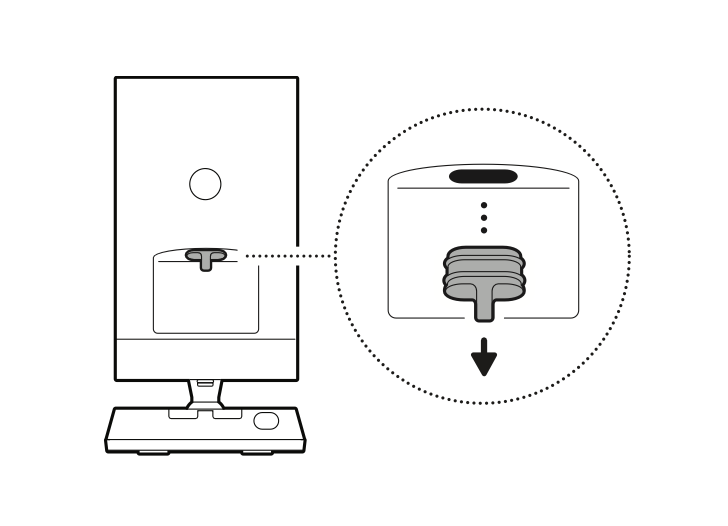

1. Rimuovi il tappo in gomma dalla porta USB-C.
Nota: se prevedi di sostituire l'alimentatore con una batteria, conserva il cappuccio in gomma in un luogo sicuro.
2. Rimuovere l’involucro protettivo.
3. Scaricare l’app Ring.
4. Scansionare il codice QR sul dispositivo.
5. Scegliere una posizione.
Installazione su un piano
1. Posizionare la videocamera su una superficie piana.

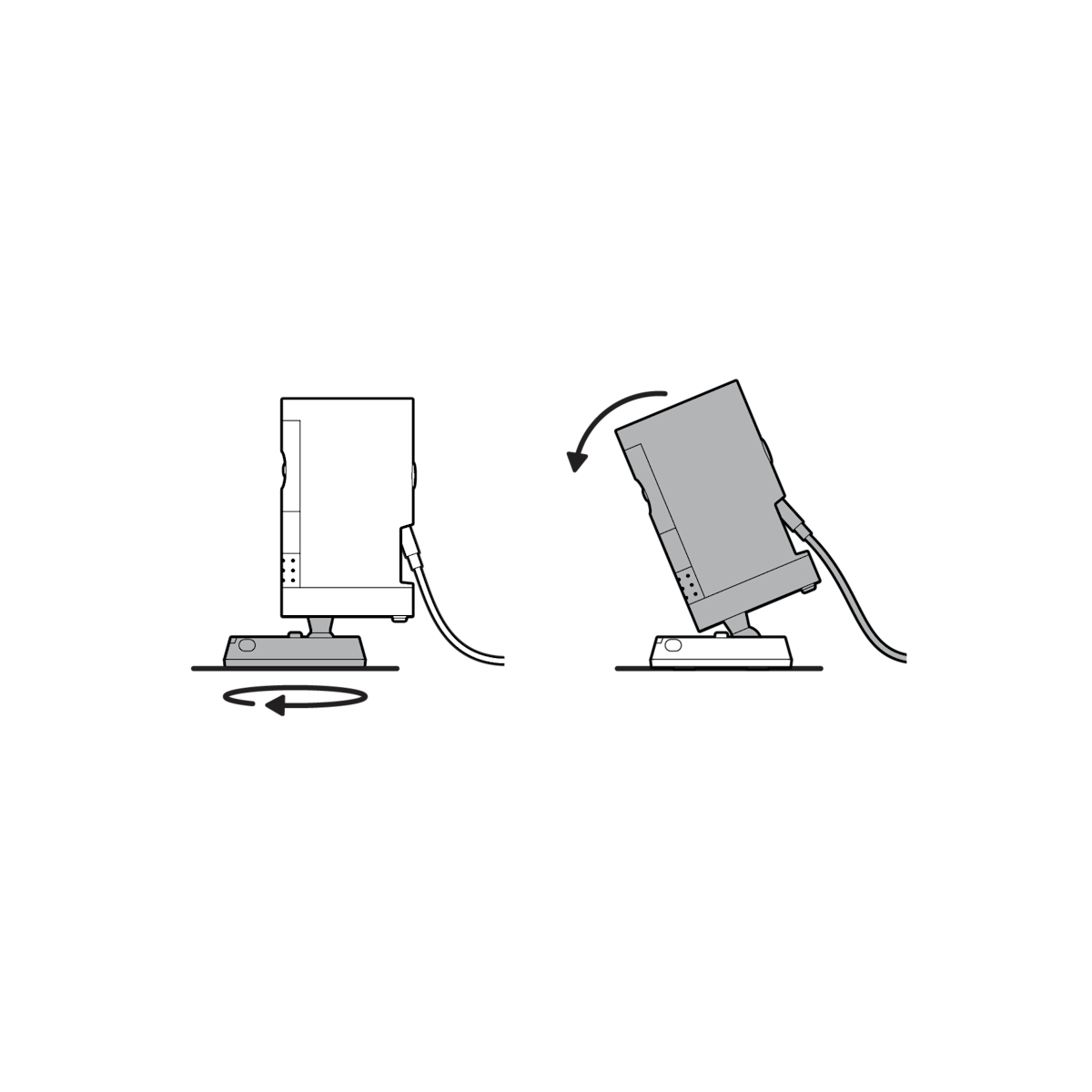

NOTA: per ottenere un’angolazione verso il basso, ruotare la base in modo che sporga davanti alla parte frontale della videocamera, quindi inclinare la videocamera in avanti.
2. Collegare l’alimentatore a una presa di corrente.

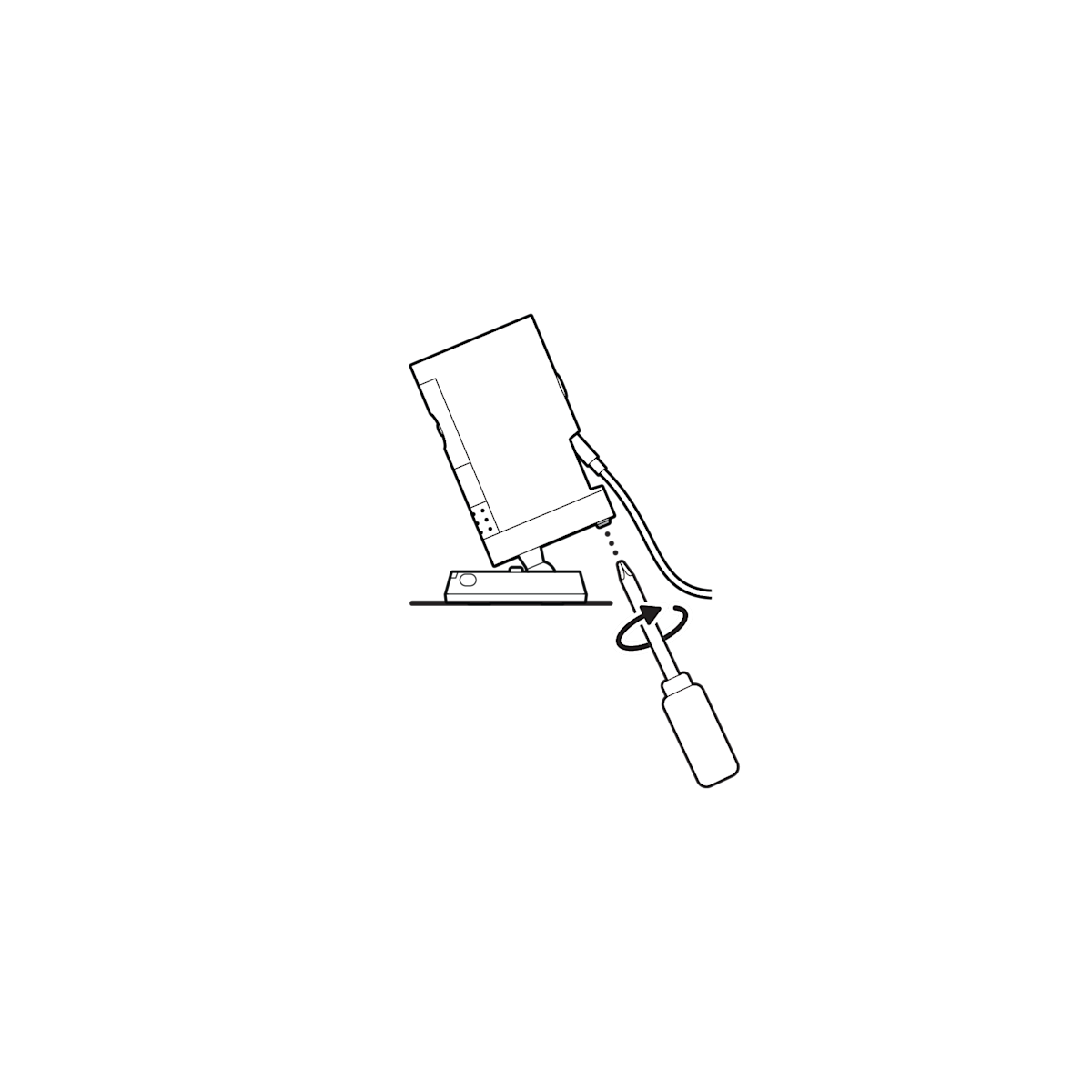

3. Serrare la vite di sicurezza sul coperchio della batteria.
Installazione a parete
1. Fare scorrere la piastra di montaggio nella direzione opposta alla freccia UP per rimuoverla.
2. Utilizzare la piastra di montaggio come guida per segnare la posizione dei fori per le viti da praticare sulla parete.
3. Posizionare la piastra di montaggio con la freccia UP rivolta verso l’alto.
Per superfici in stucco, mattoni o cemento, utilizzare una punta per muratura da 6 mm per praticare i fori per i tasselli (a corredo).
4. Scollegare il supporto per videocamera.
5. Svitare le viti per staccare il supporto per videocamera dal coperchio della batteria.
6. Rimuovere il tappo in gomma sul retro della videocamera e utilizzarlo per chiudere il foro nella parte inferiore.
7. Fissare il supporto per videocamera al retro della videocamera con la relativa vite.

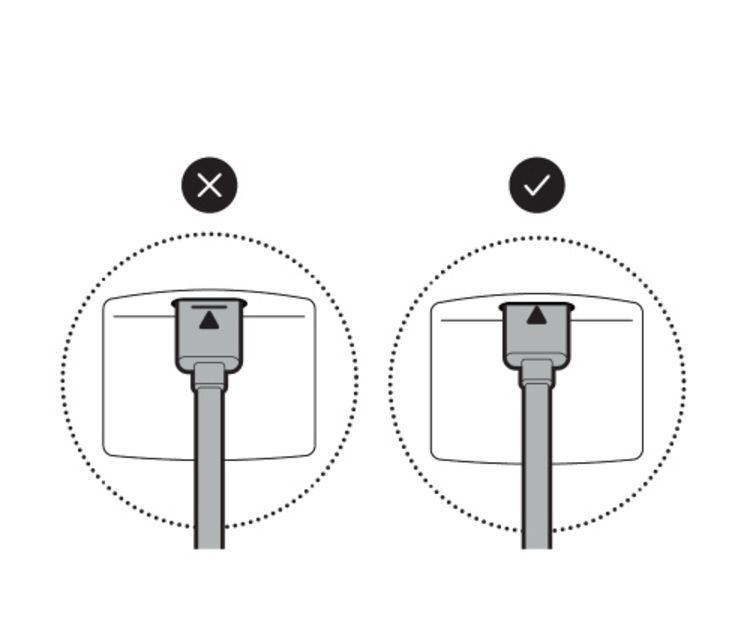

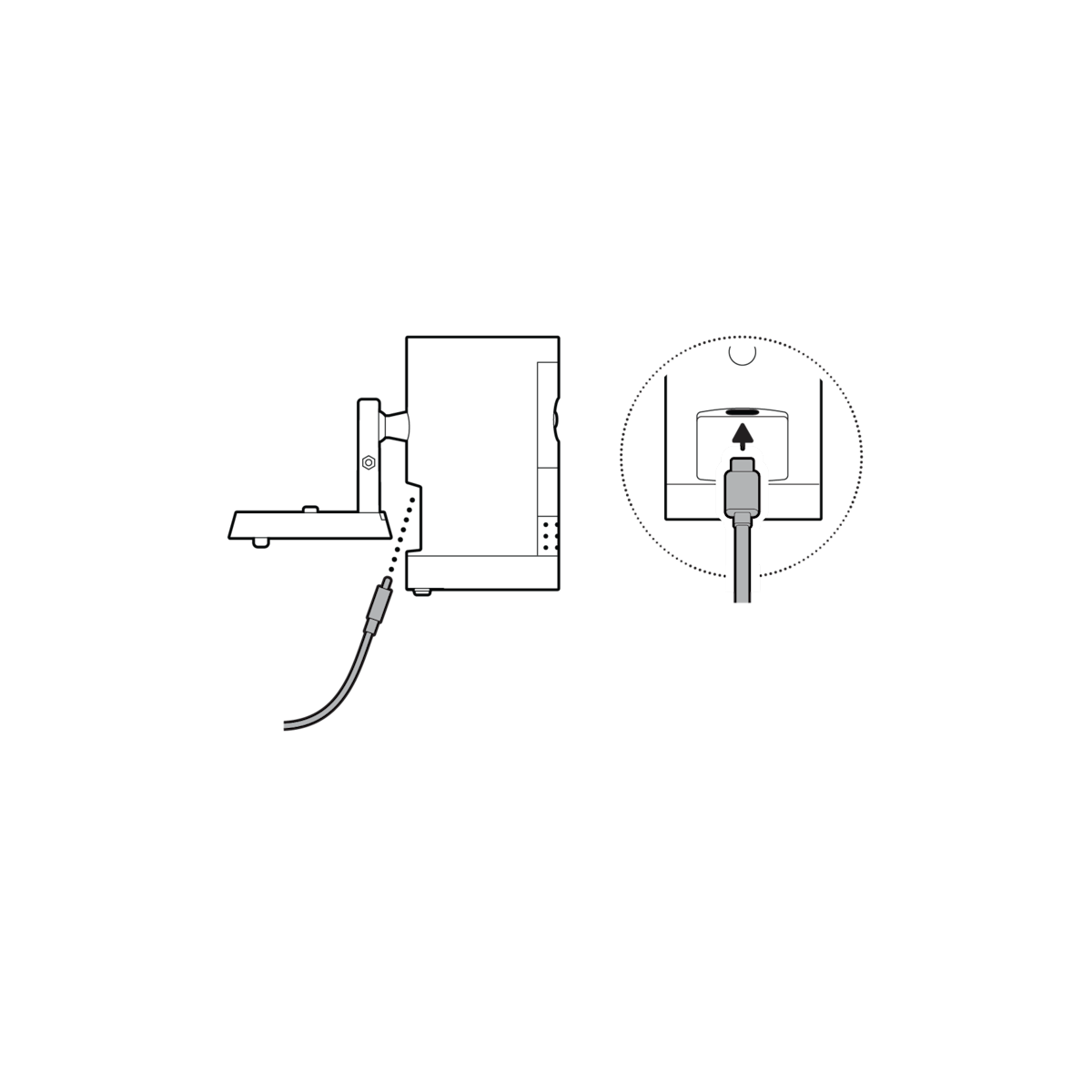

8. Collegare il cavo dell’alimentazione.

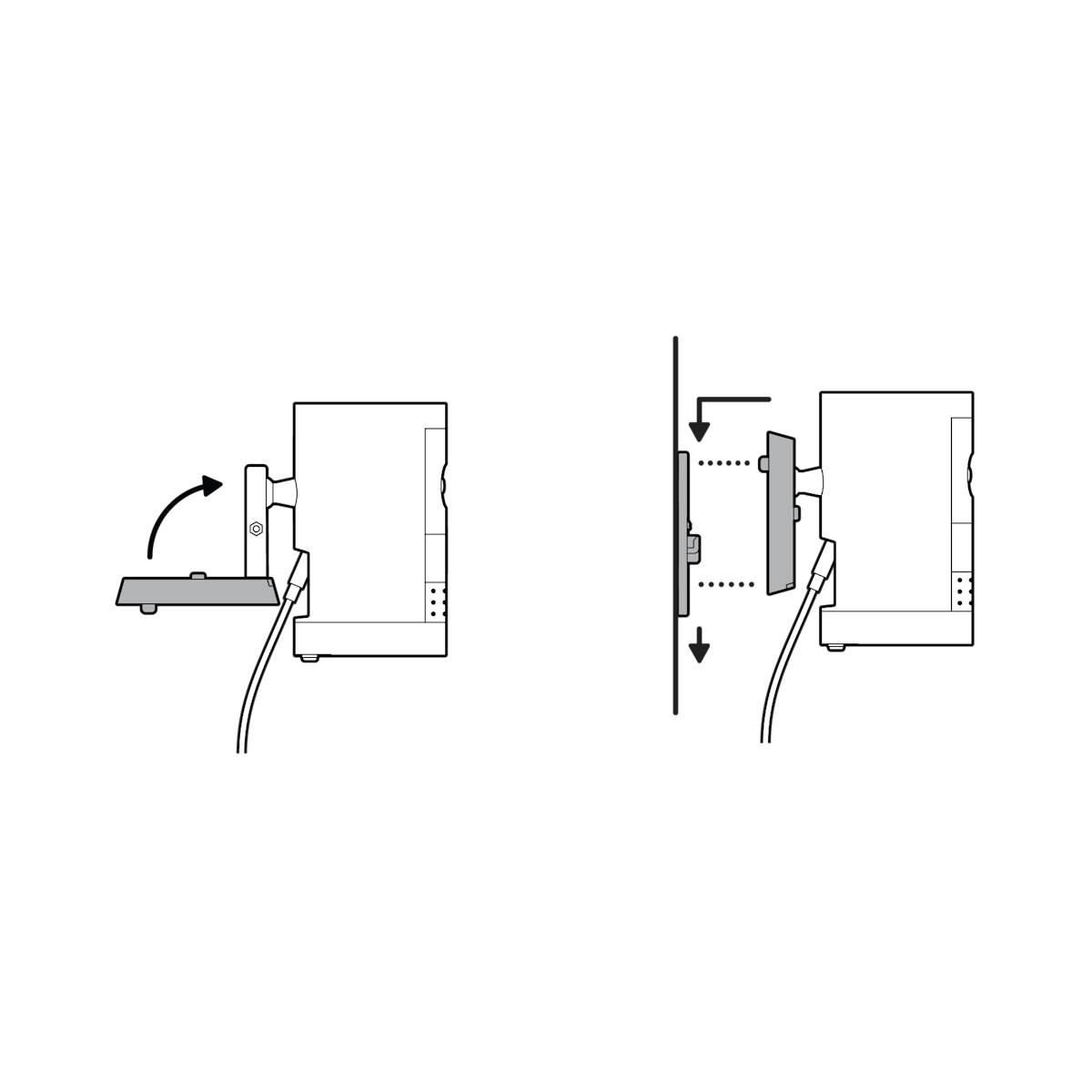

9. Collegare il supporto per videocamera e fissare la videocamera alla piastra di montaggio facendola scorrere fino a quando non scatta in posizione.

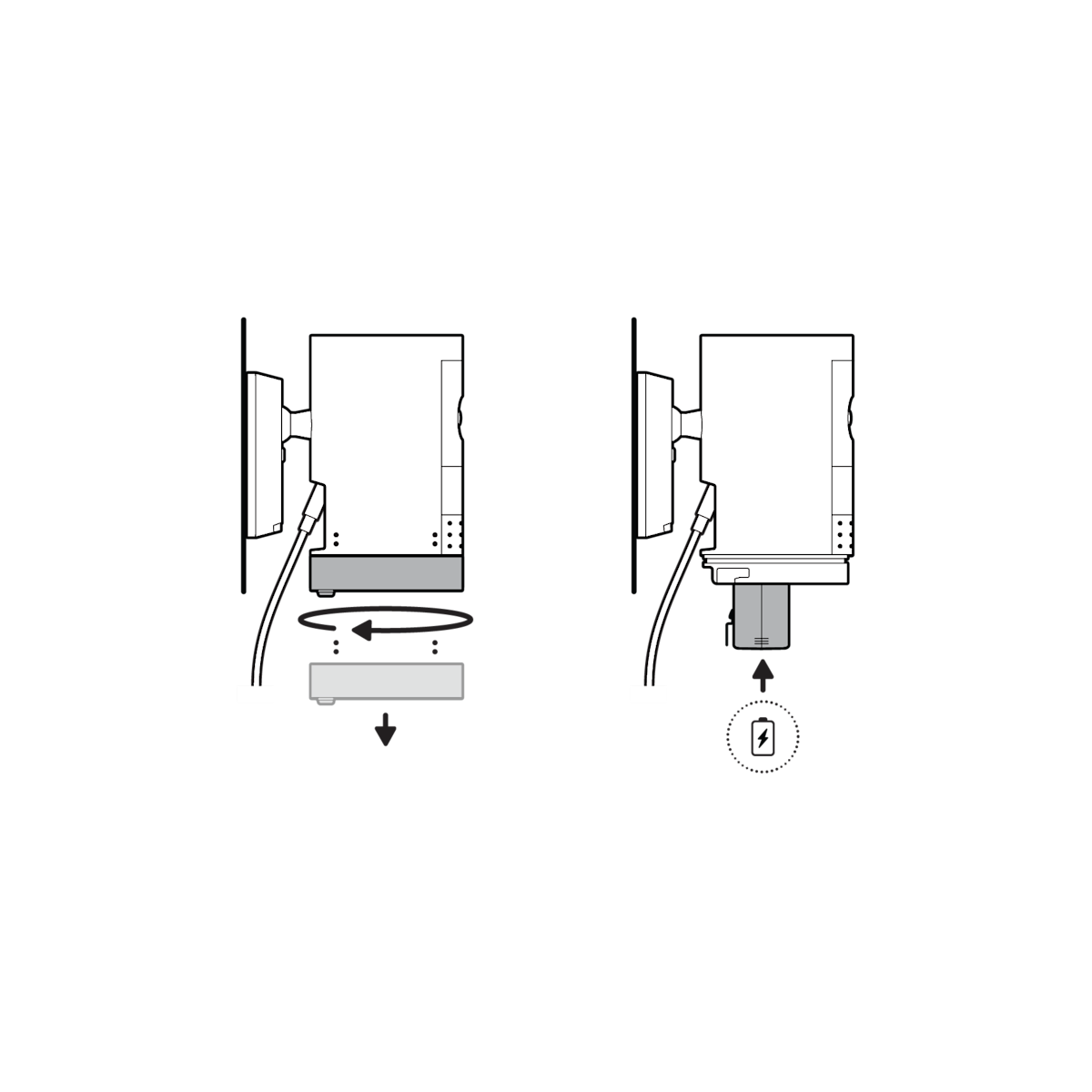

(Facoltativo) Se si sta installando una videocamera con batteria ricaricabile a sgancio rapido, ruotare il coperchio della batteria per rimuoverla. Inserire la batteria carica e chiudere il coperchio.
10. Serrare la vite di sicurezza sul coperchio della batteria.

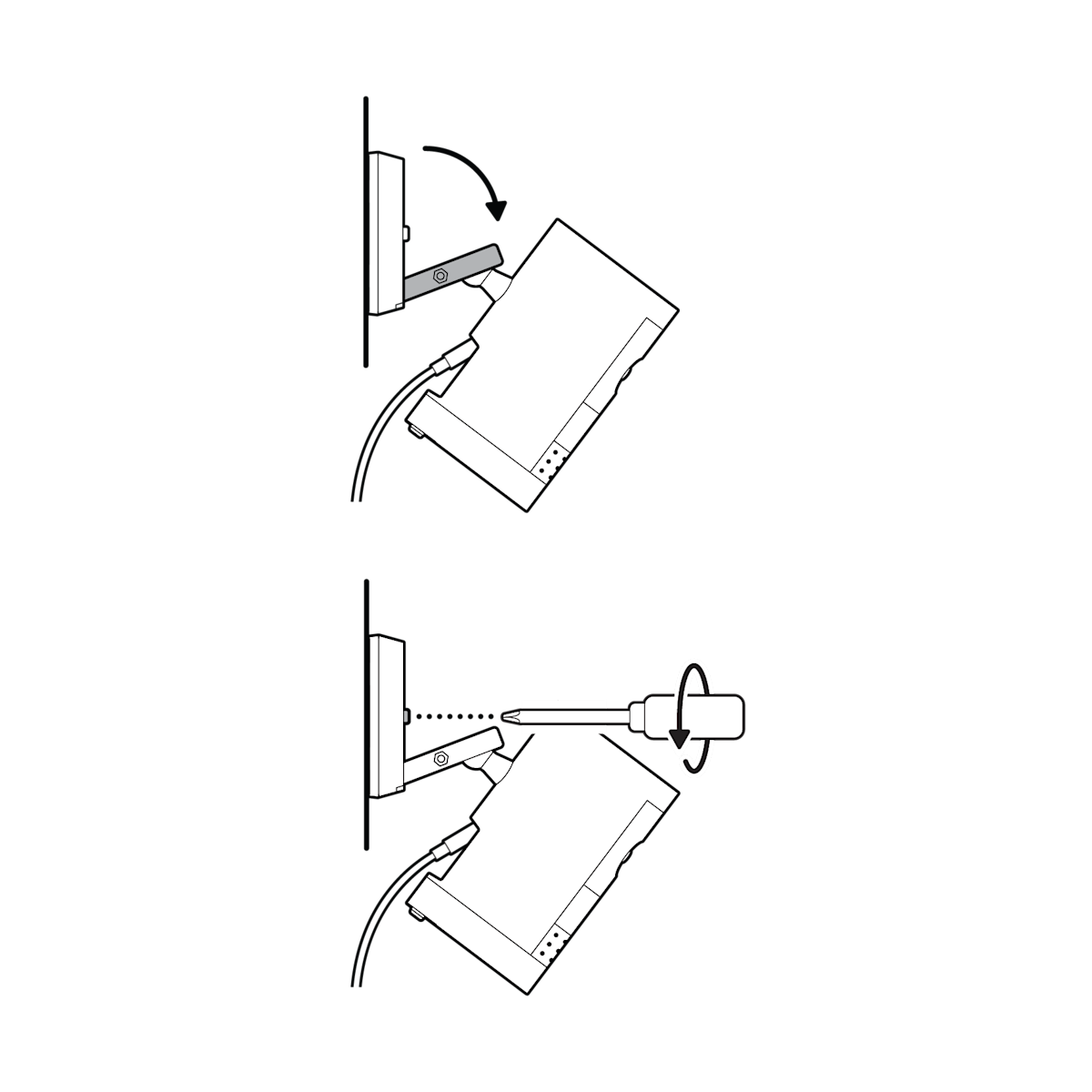

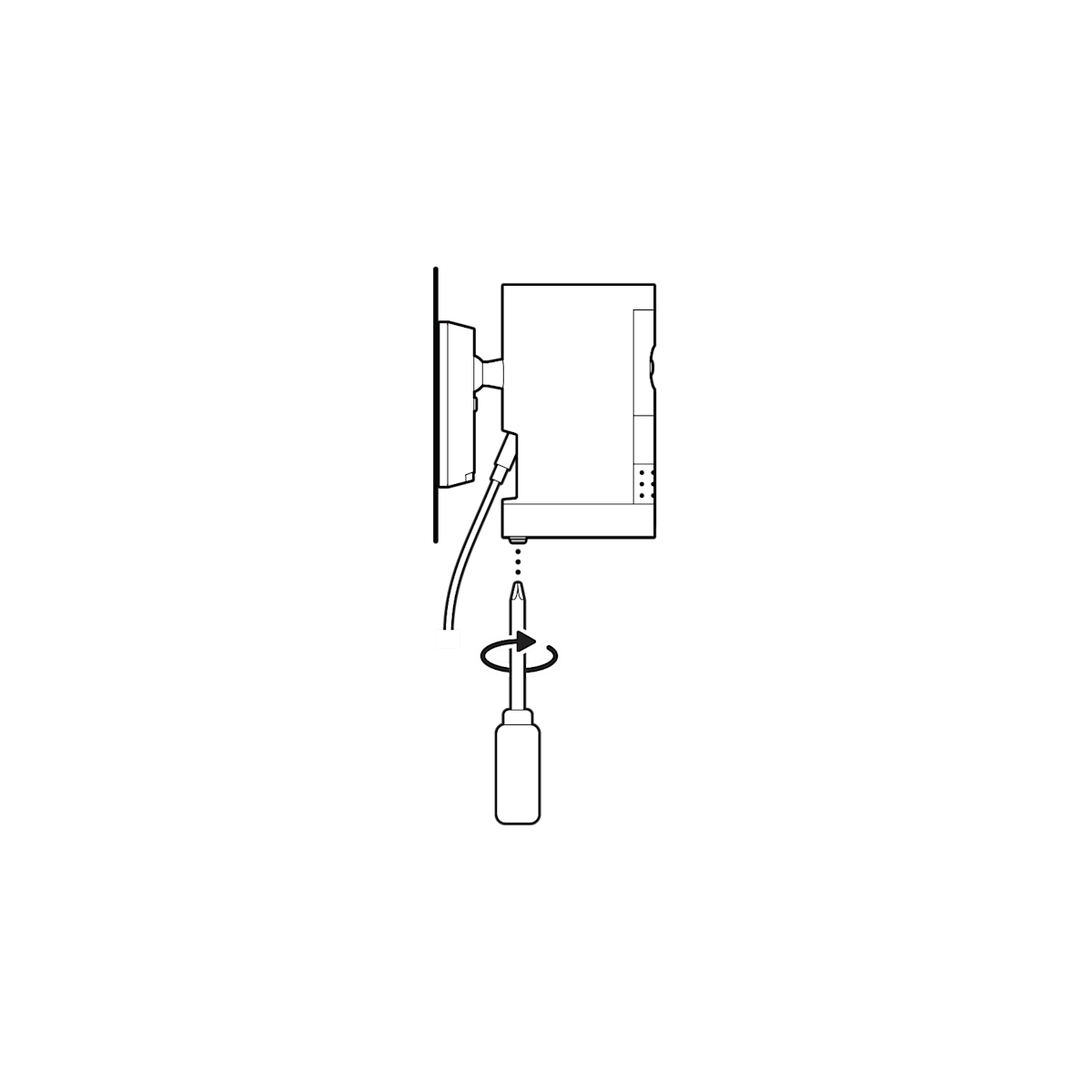

11. Scollegare il supporto per videocamera e serrare la vite di sicurezza.

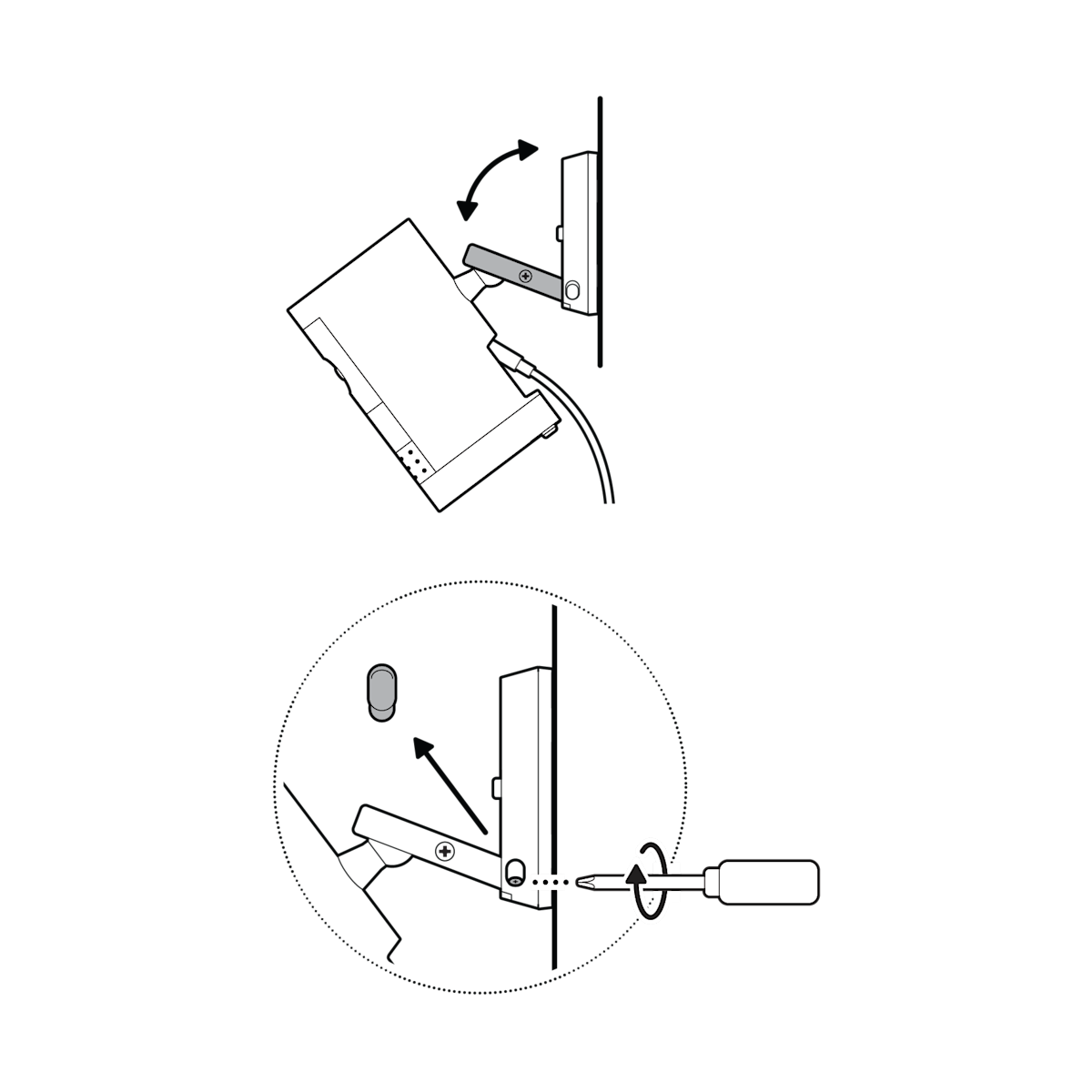

(Facoltativo) Regolare la posizione della videocamera, quindi rimuovere il tappo in gomma dalla base del supporto e serrare la vite per fissarlo in posizione. Riposizionare il tappo in gomma.

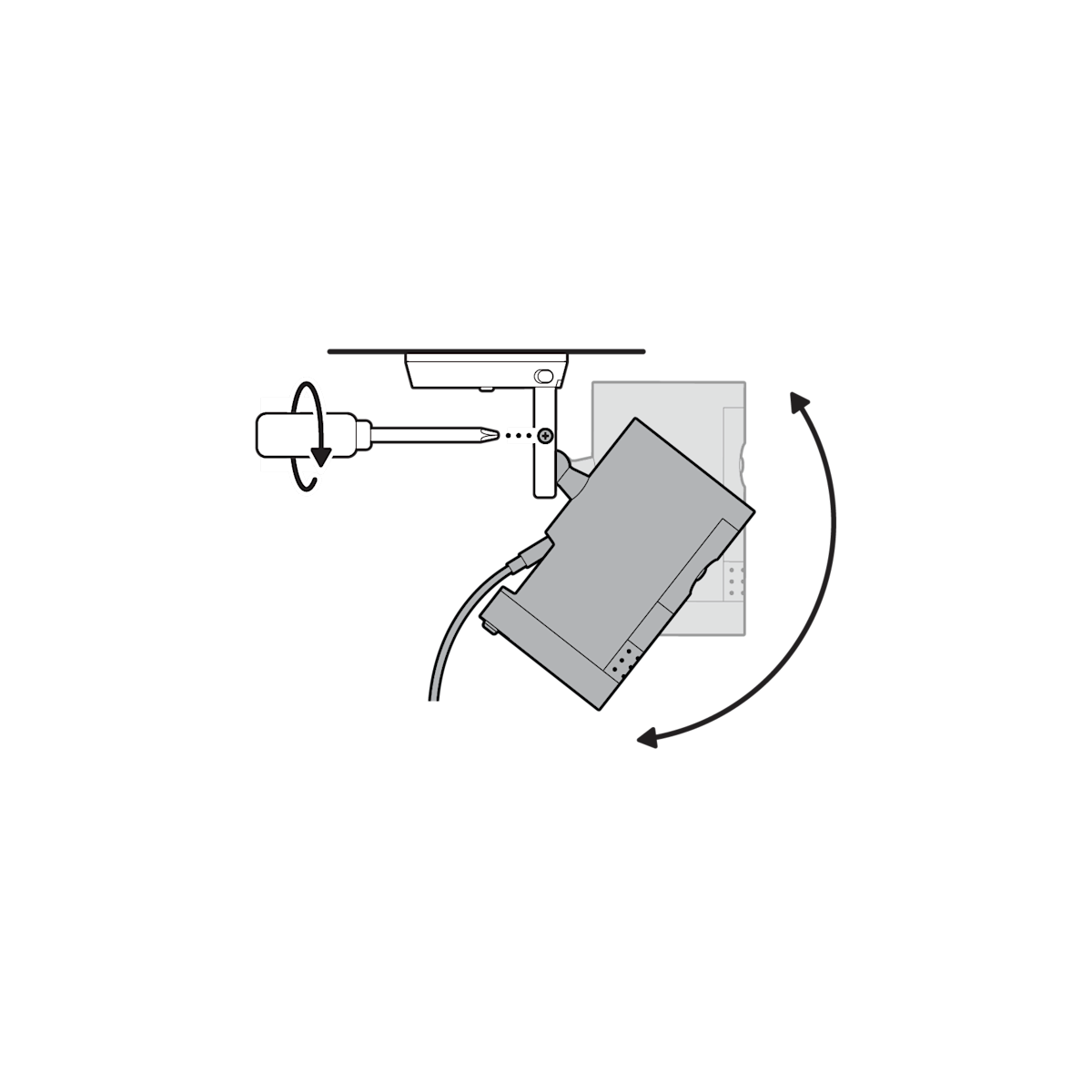

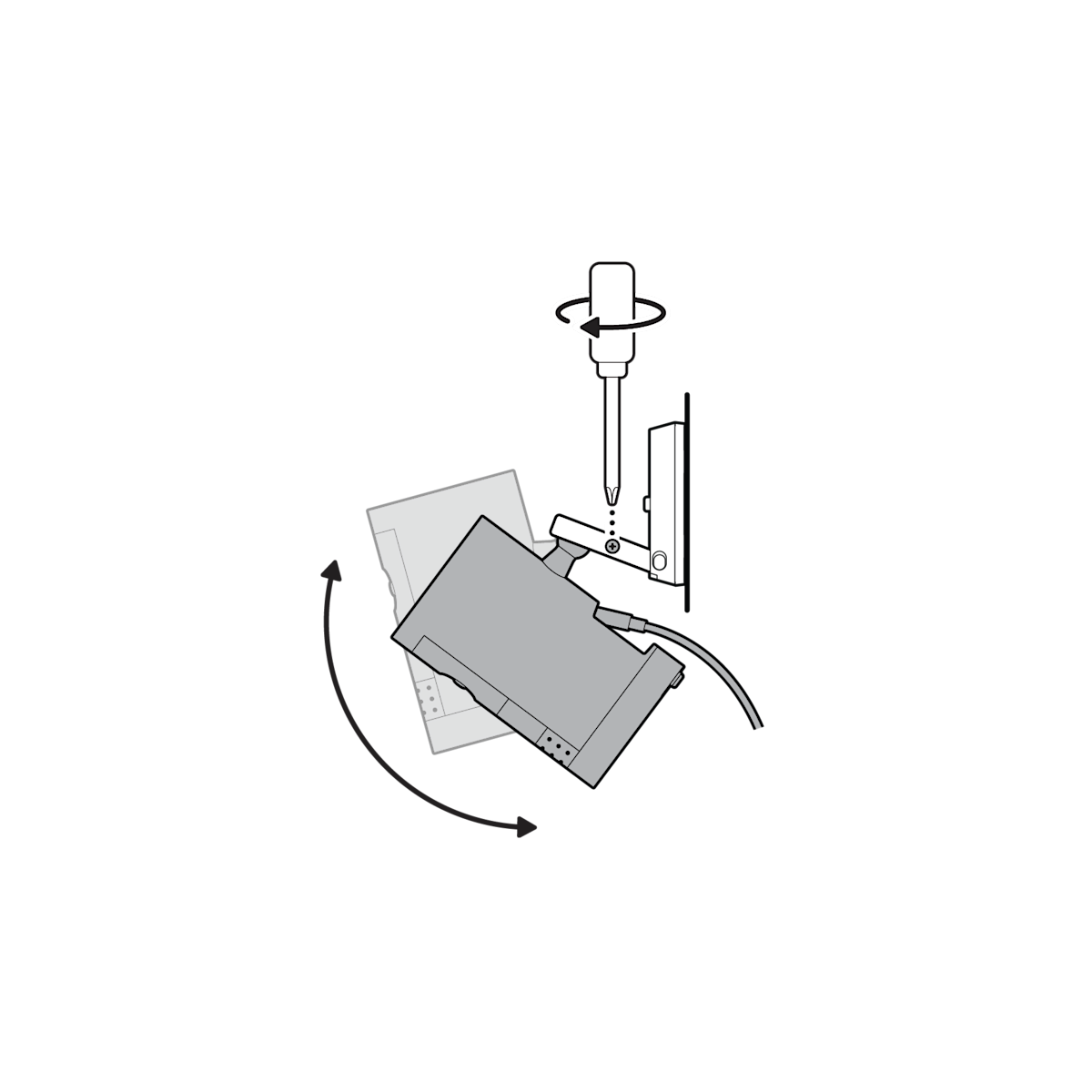

12. Regolare l’angolazione della videocamera, quindi stringere la vite sul braccio del supporto per fissarlo in posizione.
13. Collegare l’alimentatore a una presa di corrente.

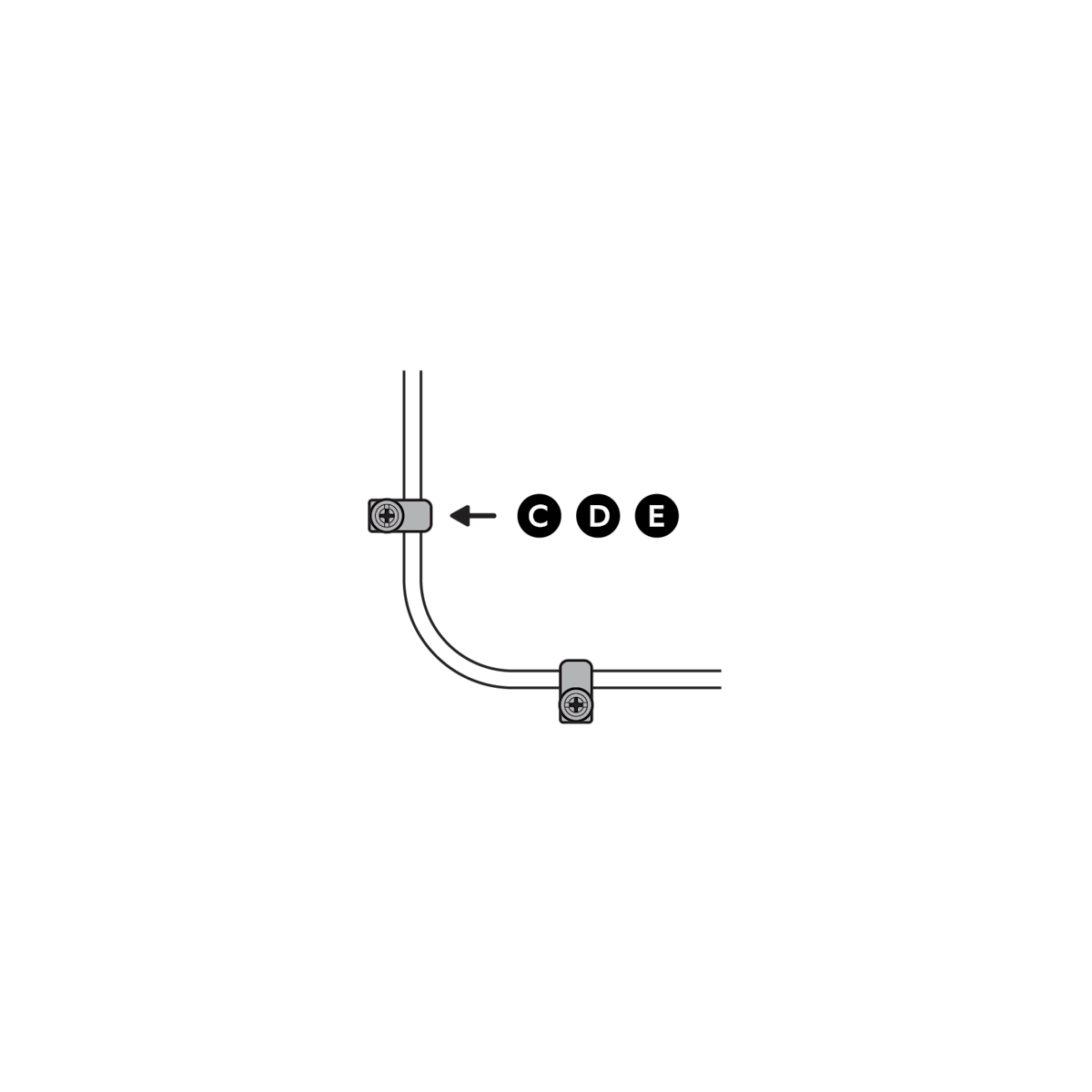

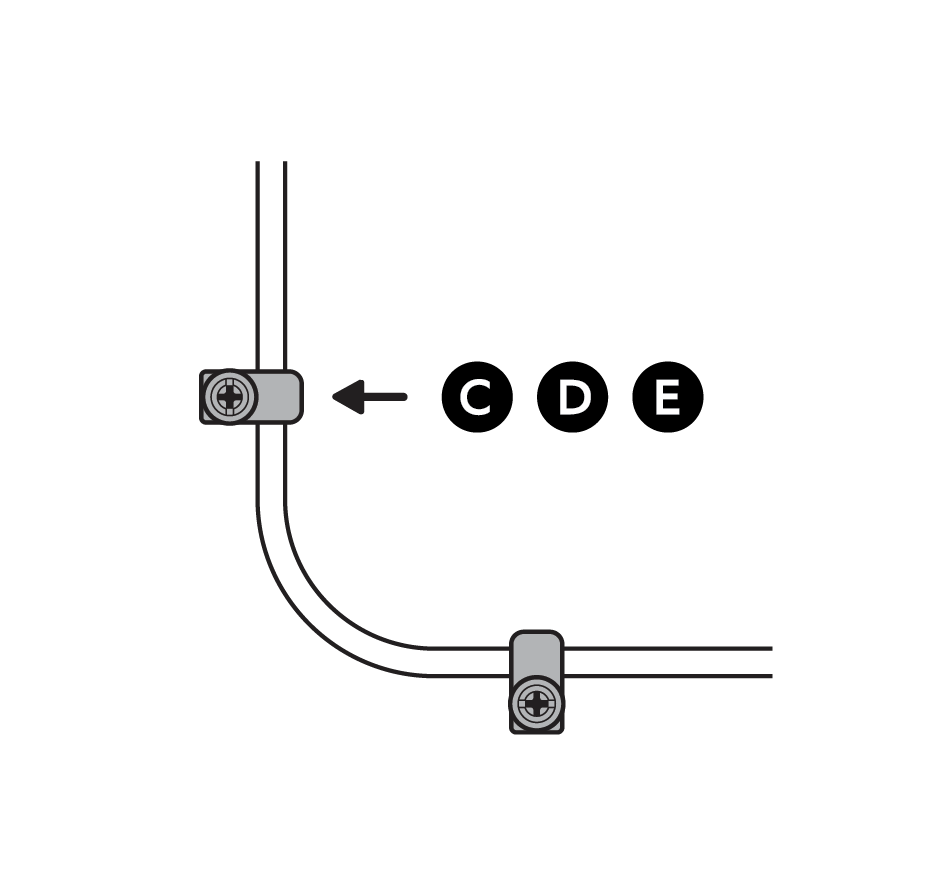

14. Fissa il cavo di alimentazione alla parete o al soffitto con i serracavi in dotazione.

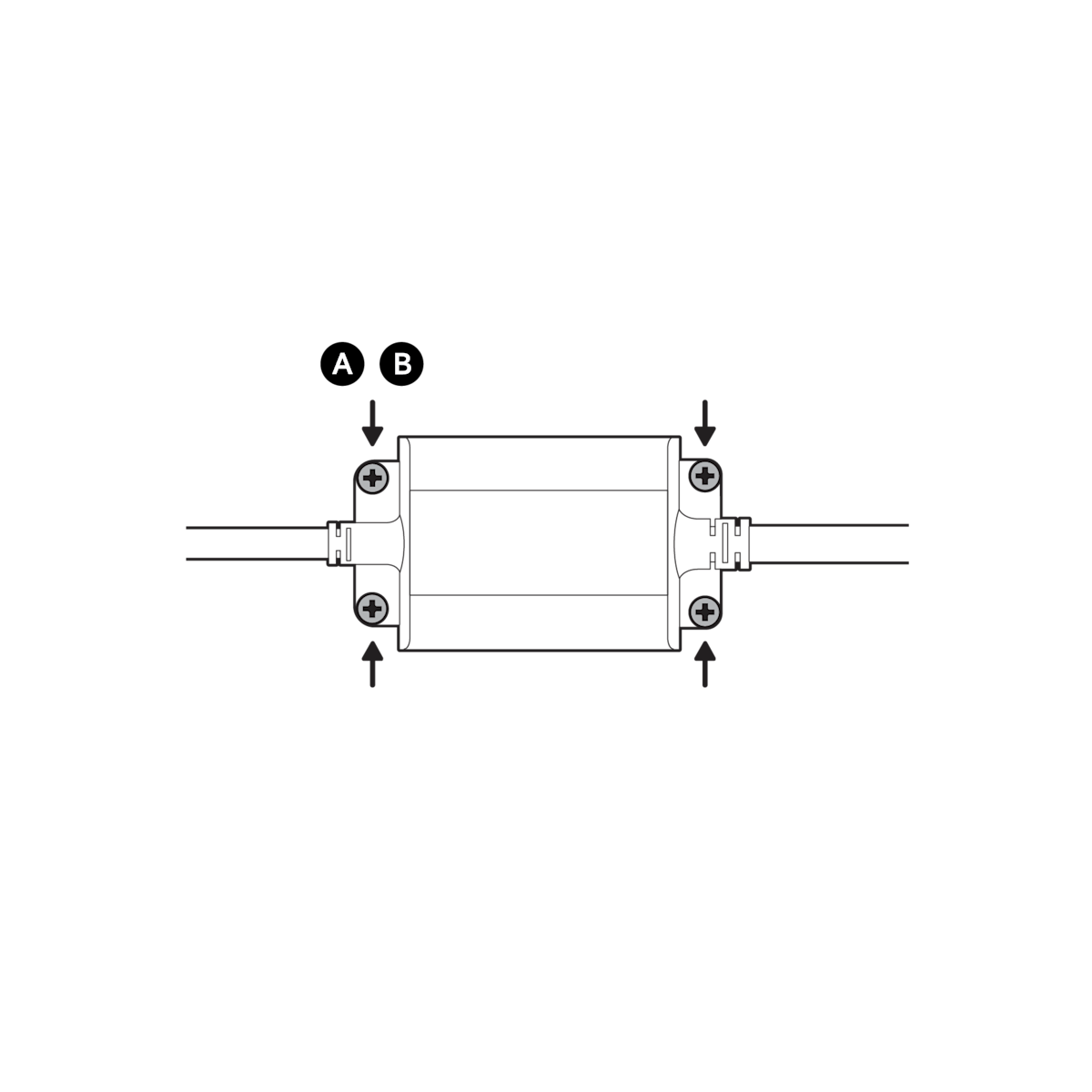

(Facoltativo) Fissare l’alimentatore con i tasselli e le viti a corredo.
Installazione a soffitto
1. Fare scorrere la piastra di montaggio nella direzione opposta alla freccia UP per rimuoverla.
2. Utilizza la piastra di montaggio come guida per segnare la posizione dei fori per le viti da praticare sul soffitto.
NOTA: per ottenere risultati ottimali, evitare di posizionare la videocamera vicino a oggetti che possano interferire con il suo campo visivo.
3. Posizionare la piastra di montaggio con la freccia UP rivolta verso l’alto.
Per superfici in stucco, mattoni o cemento, utilizzare una punta per muratura da 6 mm per praticare i fori per i tasselli (a corredo).
4. Scollegare il supporto per videocamera.

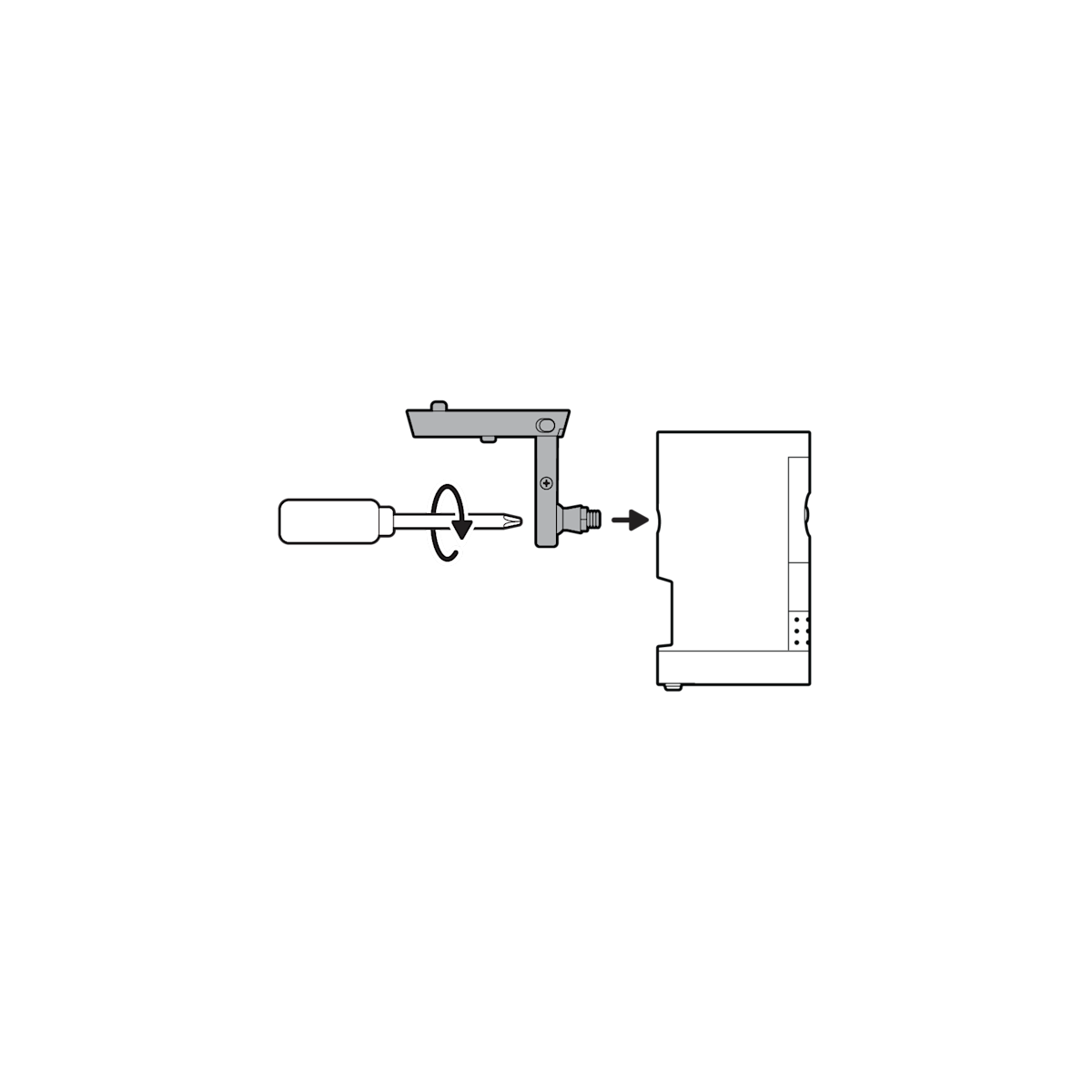

5. Svitare le viti per staccare il supporto per videocamera dal coperchio della batteria.
6. Rimuovere il tappo in gomma sul retro della videocamera e utilizzarlo per chiudere il foro nella parte inferiore.
7. Fissare il supporto per videocamera al retro della videocamera con la relativa vite.
8. Collegare il cavo dell’alimentazione.

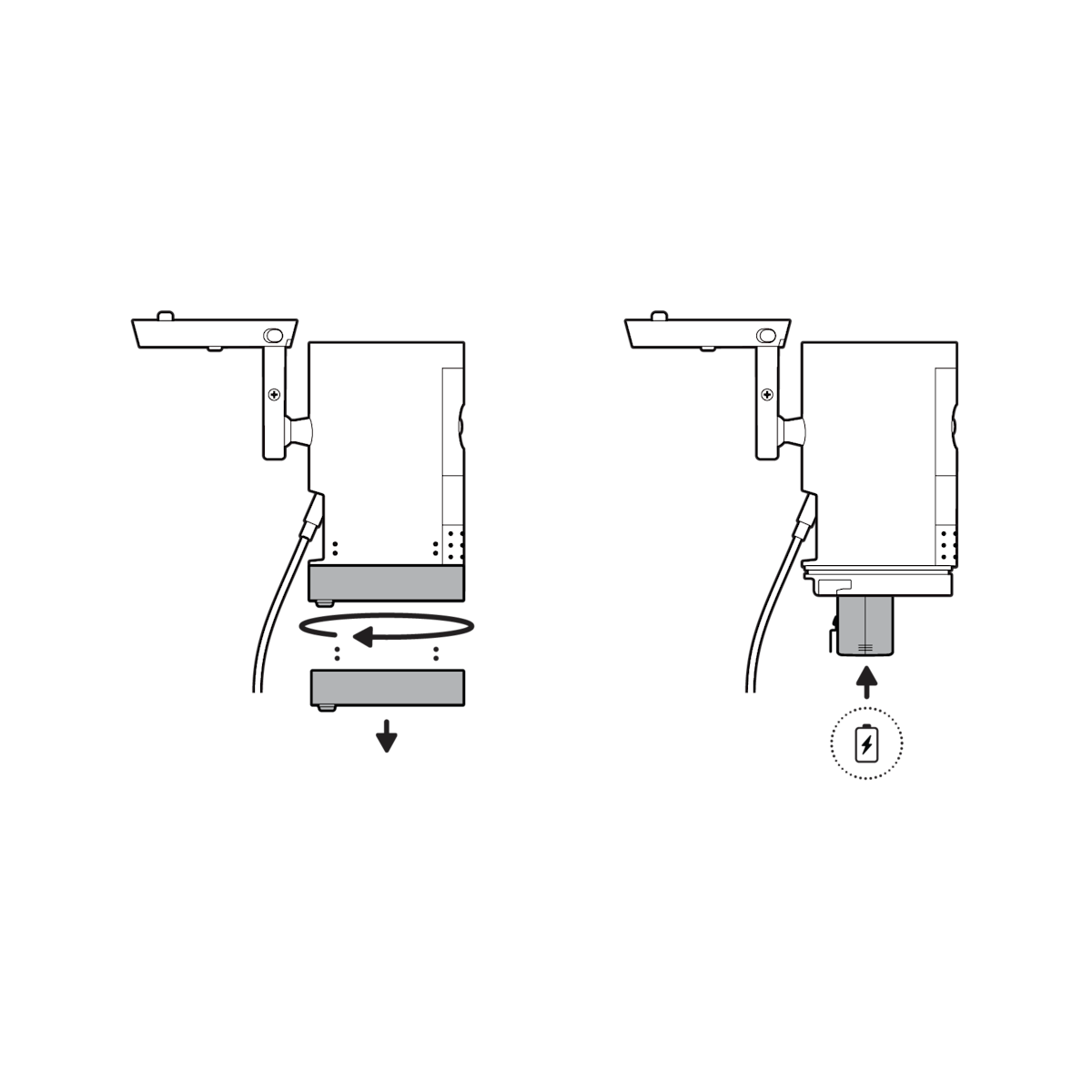

(Facoltativo) Se stai installando una videocamera con batteria ricaricabile a sgancio rapido, ruota il coperchio della batteria per rimuoverla. Inserisci la batteria carica e chiudi il coperchio.

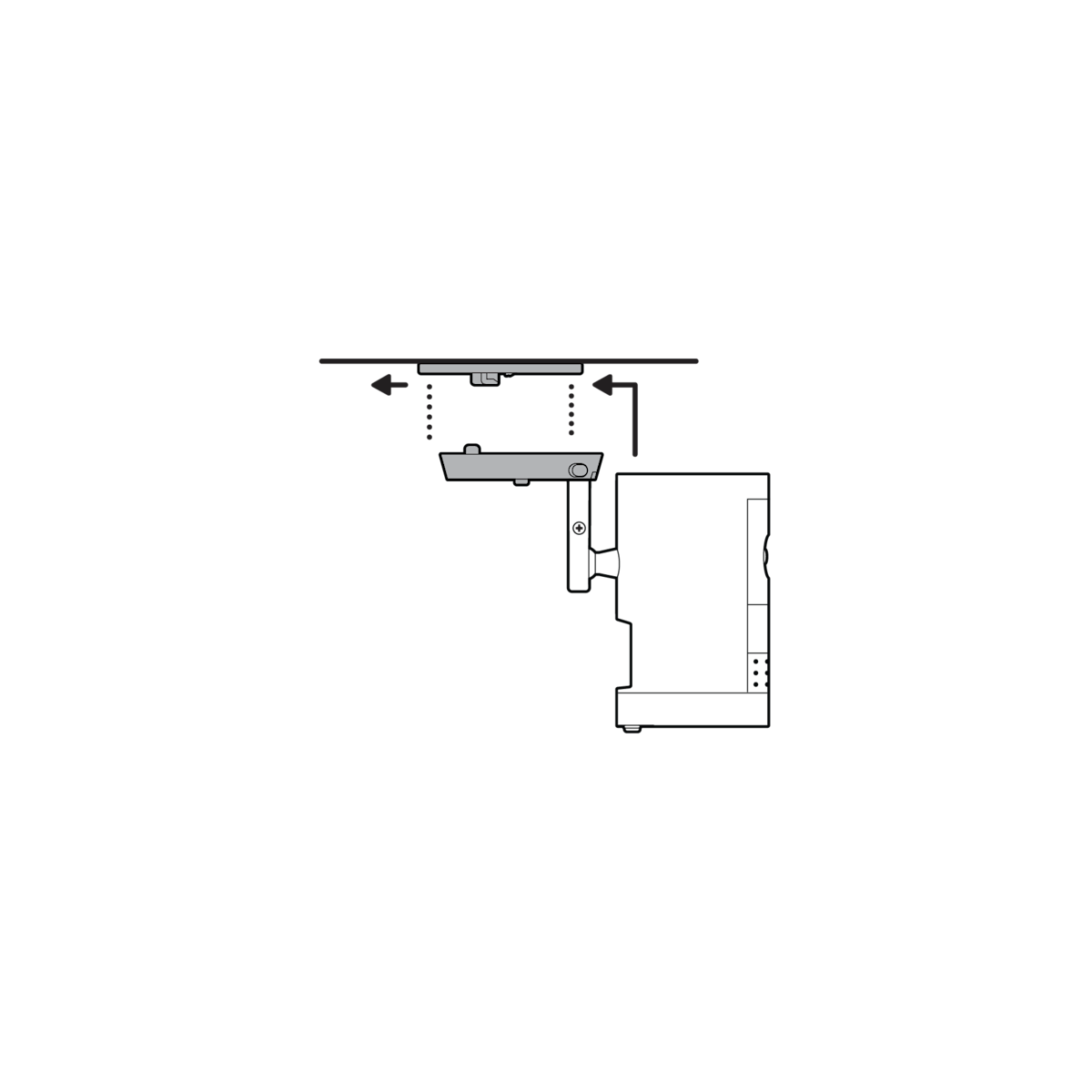

9. Fissare la videocamera alla piastra di montaggio facendola scorrere fino a quando non scatta in posizione.
NOTA: la videocamera deve essere in posizione verticale.

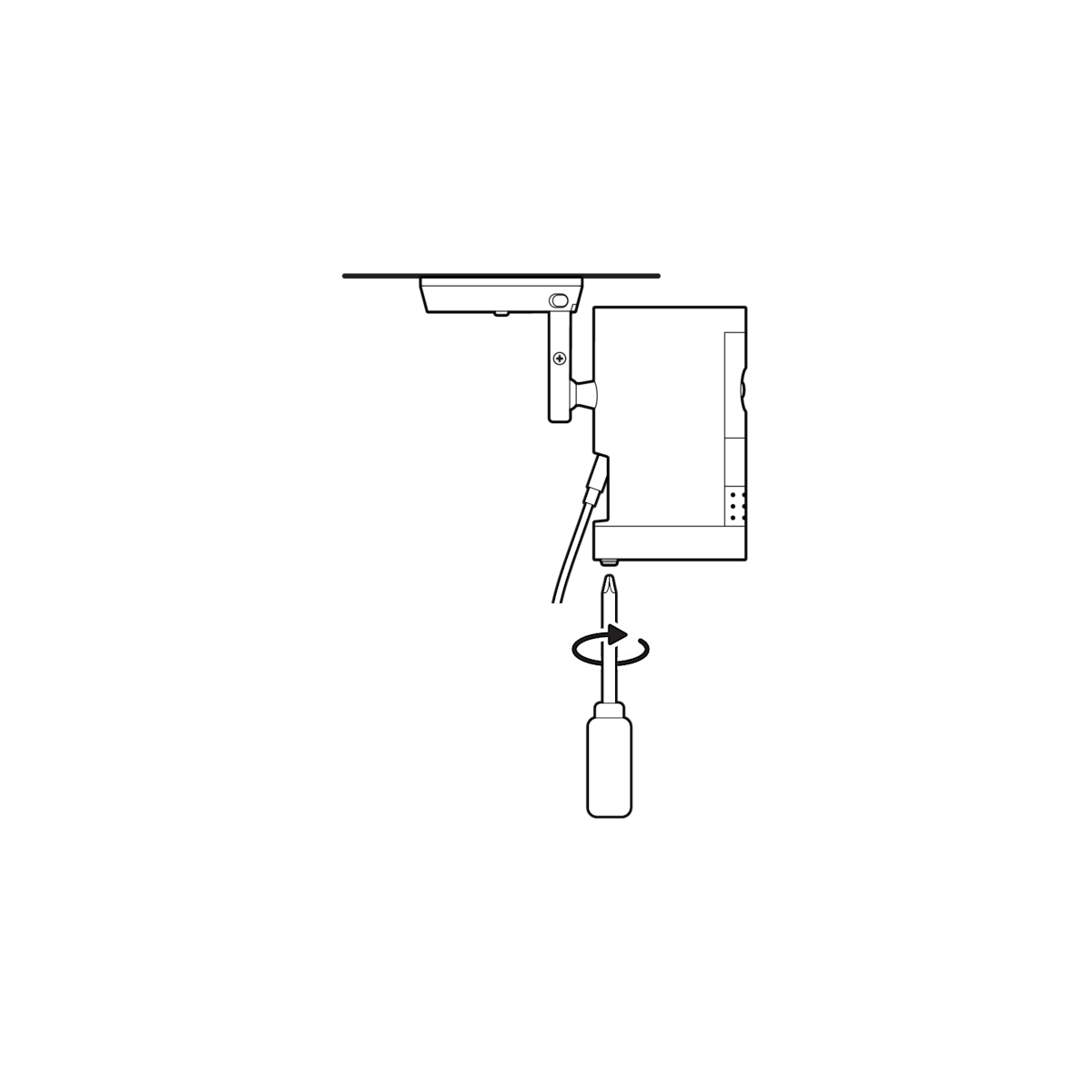

10. Serrare la vite di sicurezza sul supporto per videocamera.
11. Serrare la vite di sicurezza sul coperchio della batteria.

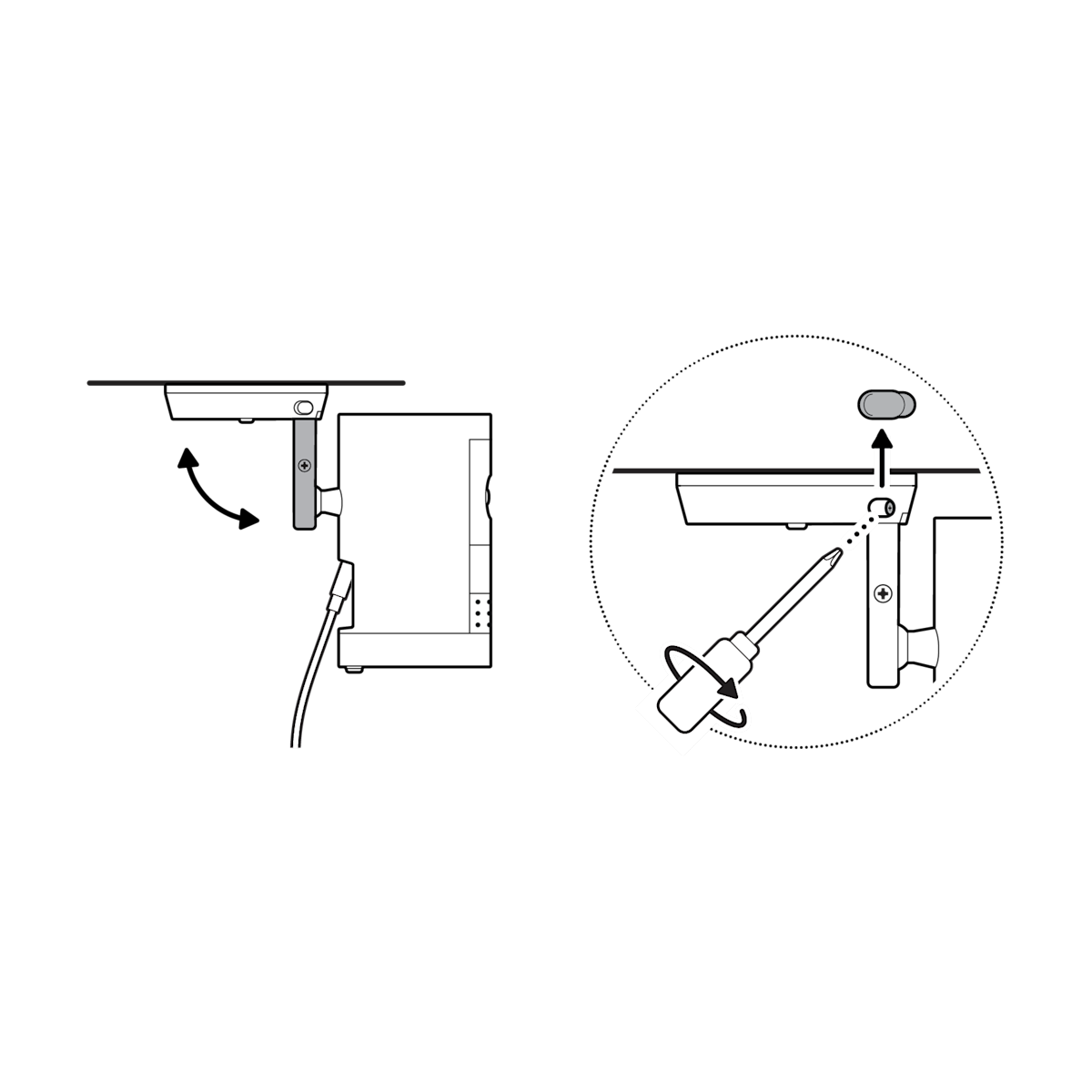

(Facoltativo) Regolare la posizione della videocamera, quindi rimuovere il tappo in gomma dalla base del supporto e serrare la vite per fissarlo in posizione. Riposizionare il tappo in gomma.
12. Regolare l’angolazione della videocamera, quindi stringere la vite sul braccio del supporto per fissarlo in posizione.
13. Collegare l’alimentatore a una presa di corrente.
14. Fissa il cavo di alimentazione alla parete o al soffitto con i serracavi in dotazione.
(Facoltativo) Fissare l’alimentatore con i tasselli e le viti a corredo.
