Installazione del trasformatore guida DIN Ring (2ª gen. e 3ª gen.)
Informazioni sulla sicurezza e sulla conformità per trasformatore guida DIN Ring
Scarica il manuale del trasformatore per guida DIN Ring (3ª gen.)Istruzioni dettagliate per il trasformatore guida DIN Ring (2ª gen. e 3ª gen.).
Materiale per l’installazione incluso
Strumenti richiesti
Cacciavite con punta a croce
Installazione
1. Interrompere l’alimentazione dal quadro elettrico.
NOTA: in caso di dubbi sull’interruttore da disattivare, spegnere l’interruttore principale o contattare un elettricista.
ATTENZIONE!
Durante il processo di installazione si maneggeranno fili elettrici. Se non si è a proprio agio o non si ha esperienza, consultare un elettricista certificato.
2. Rimuovere il coperchio del campanello del citofono.
3. Scollegare i fili collegati al campanello.

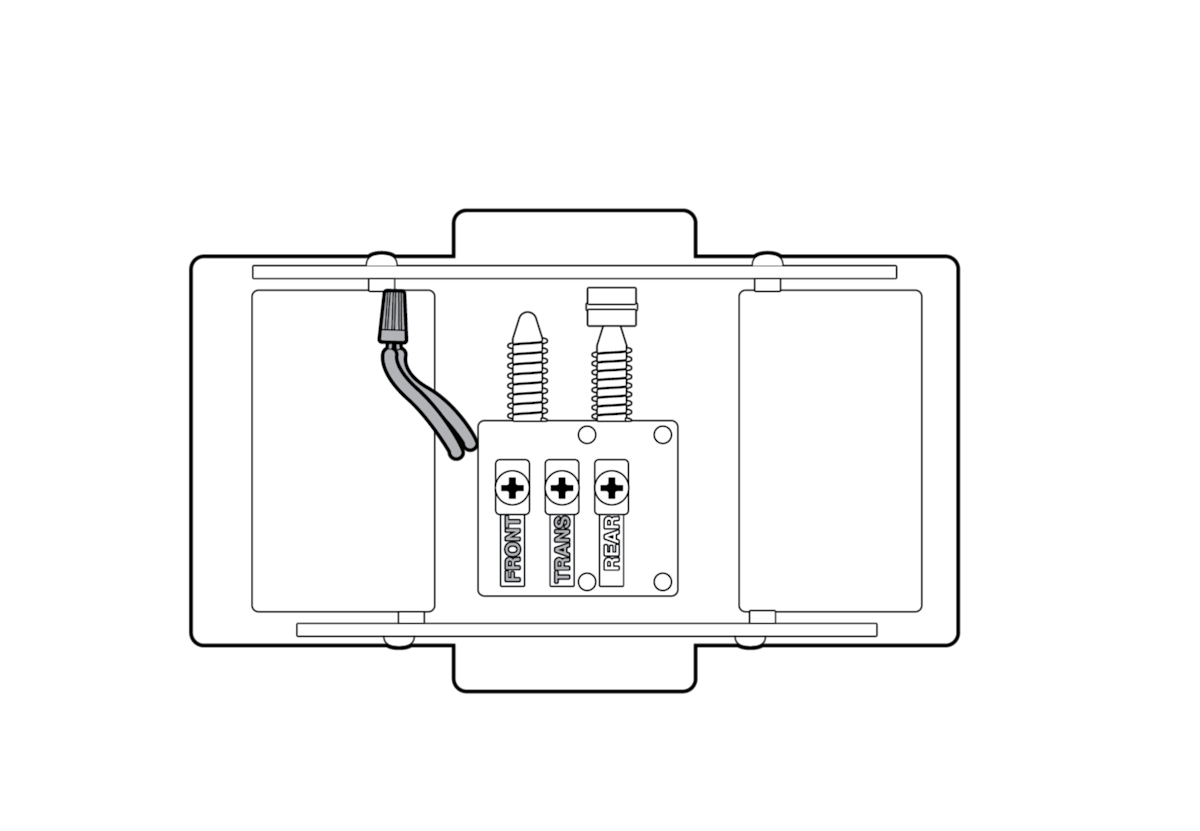

4. Utilizzare il dado per cavo incluso per collegare i fili tra loro.
5. Riposizionare il coperchio del campanello.
6. Individuare il trasformatore per citofono esistente.
(Facoltativo) Rimuovere il trasformatore dal suo alloggiamento.
7. Installare il trasformatore incluso.
8. Collegare l’alimentazione ai terminali L e N nella parte inferiore e il citofono ai terminali positivo e negativo (i fili del citofono possono essere collegati a entrambi i terminali).
9. Fare riferimento alla guida all’installazione del videocitofono per completare la configurazione.
