Installazione di supporto per palo e da parete per videocamere e pannelli solari

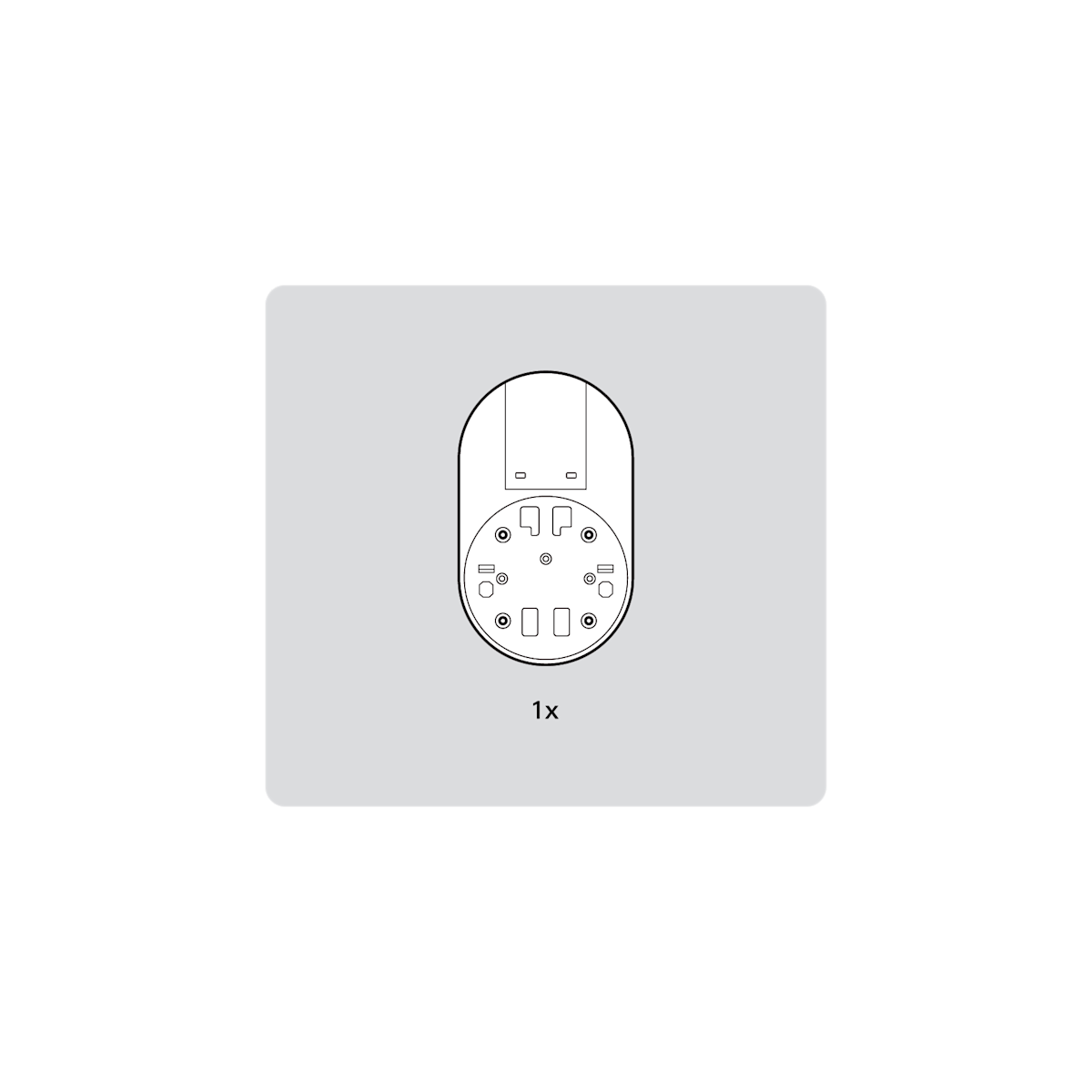

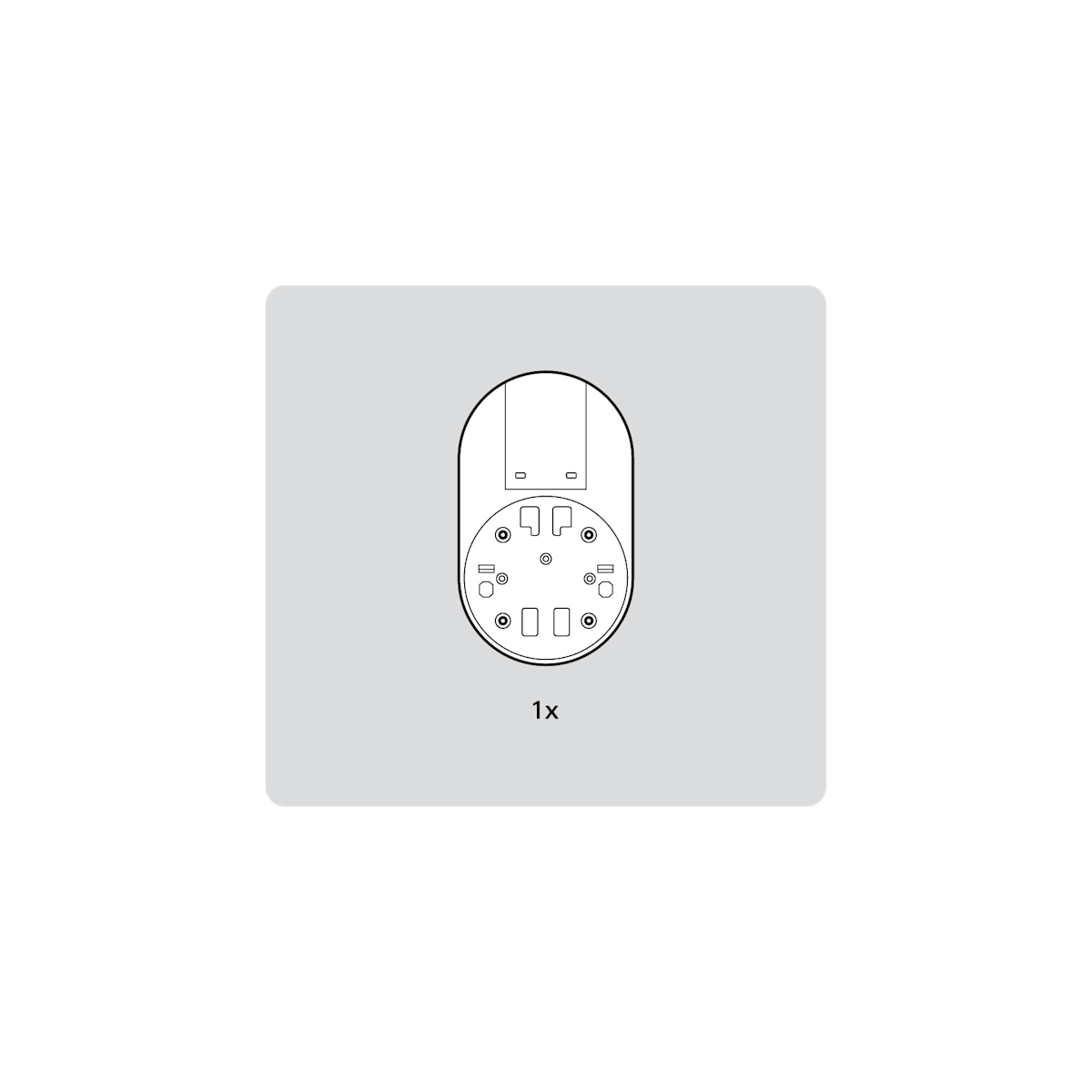

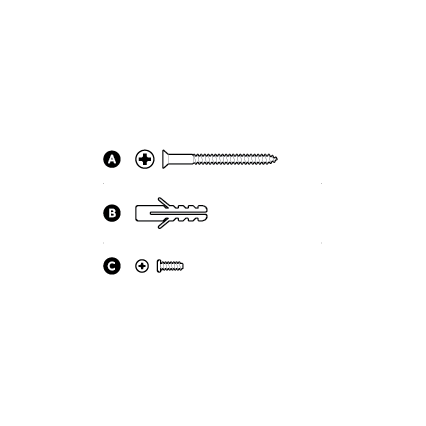

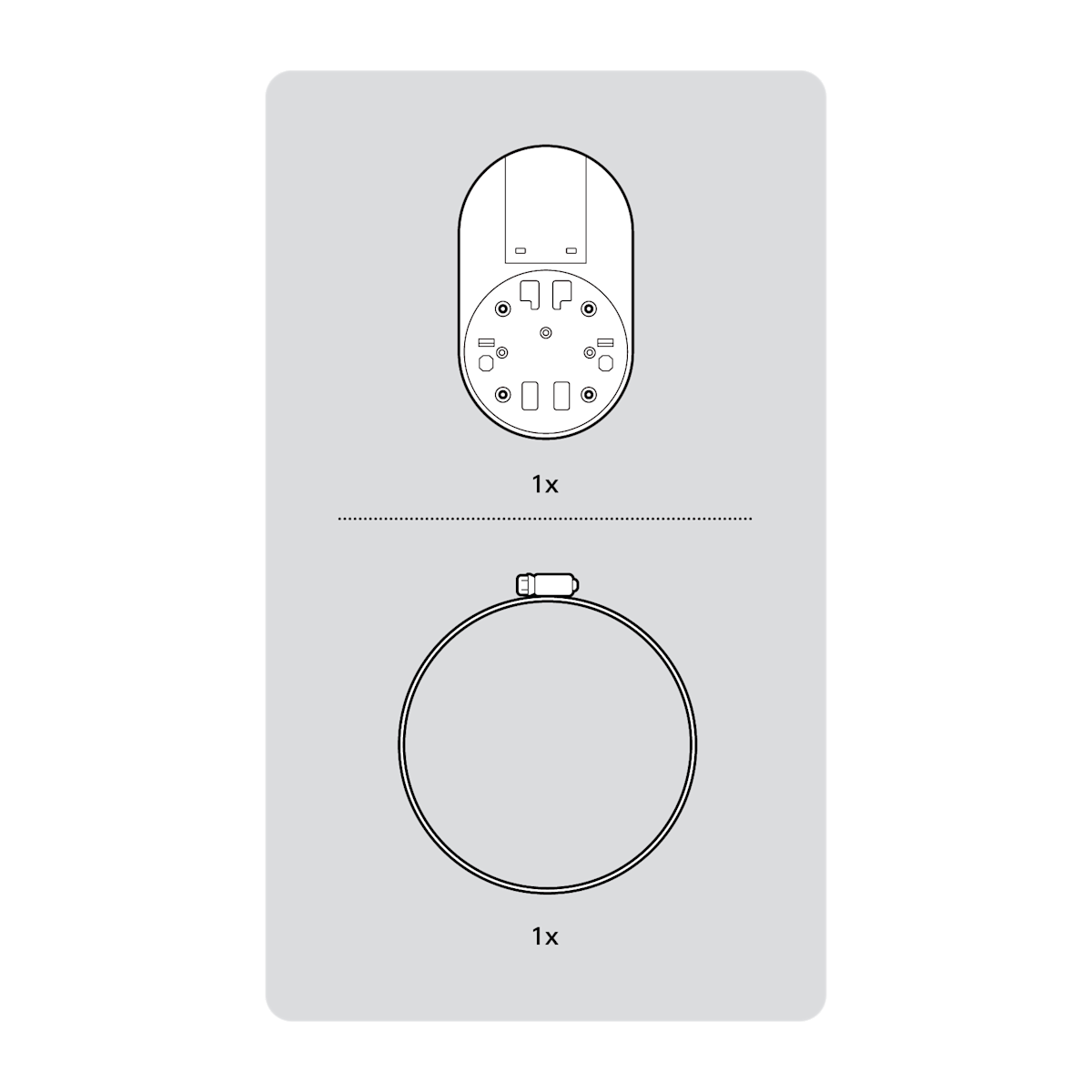

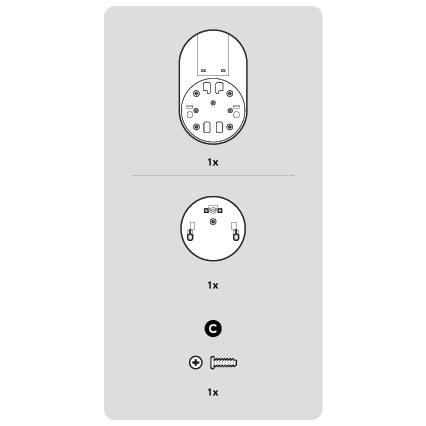

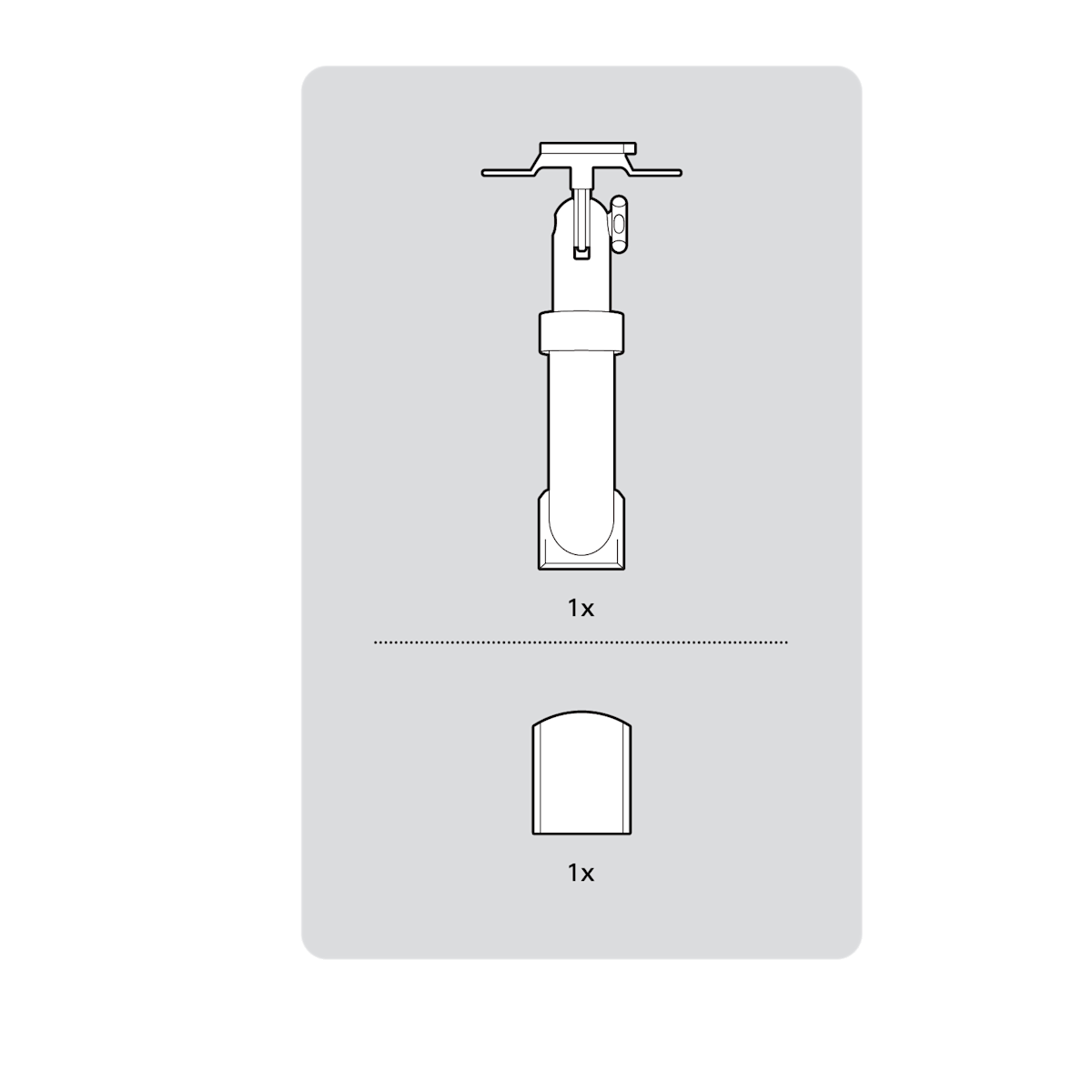

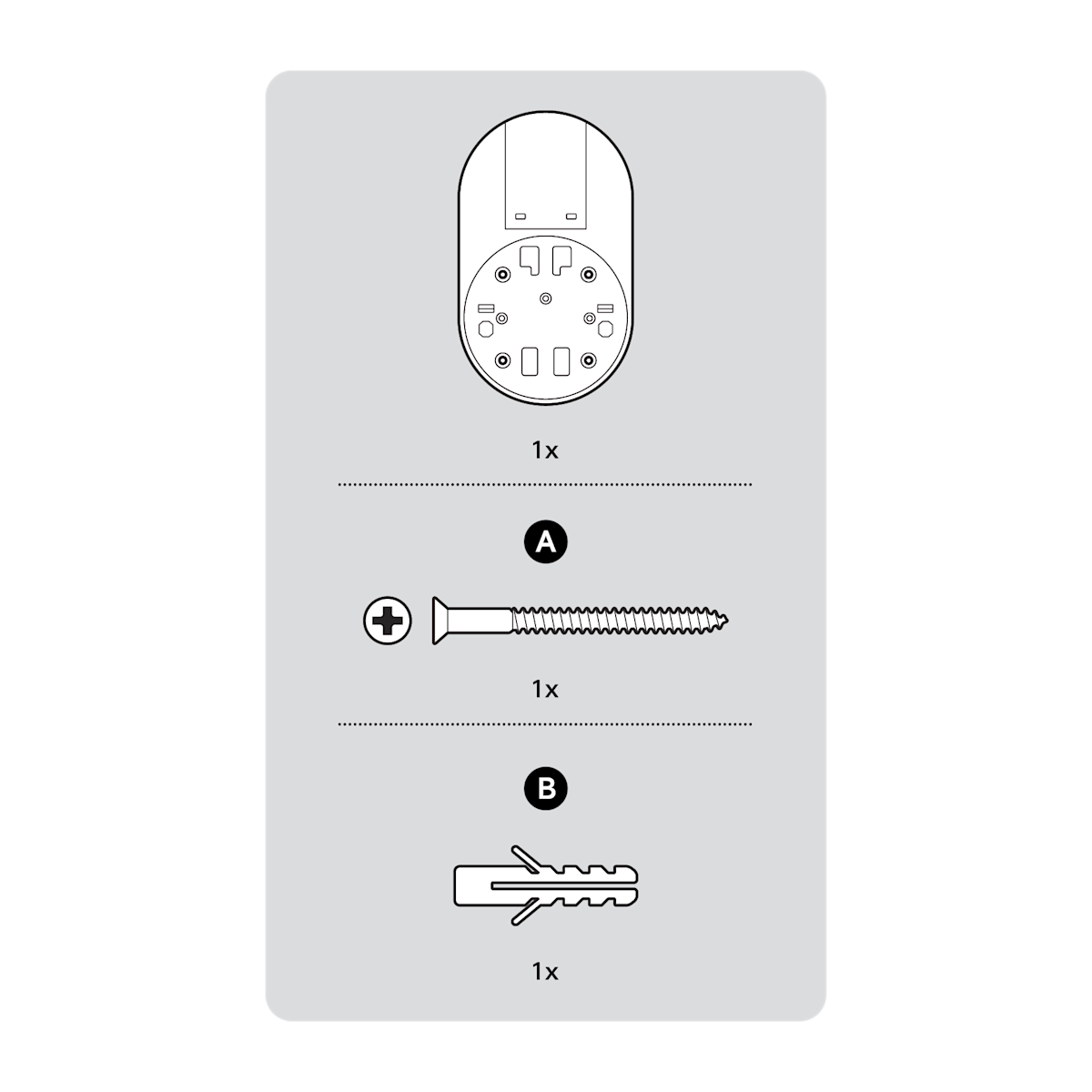

Materiali per l’installazione inclusi

Strumenti richiesti

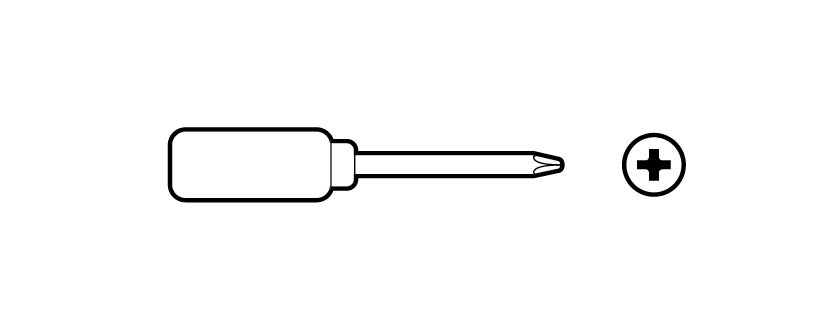

Cacciavite con punta a croce

Trapano con punta per muratura da 5,5 mm (facoltativo)

Montare la videocamera.

Outdoor Cam Plus | Stick Up Cam Pro

1. Caricare completamente la batteria prima dell’installazione.

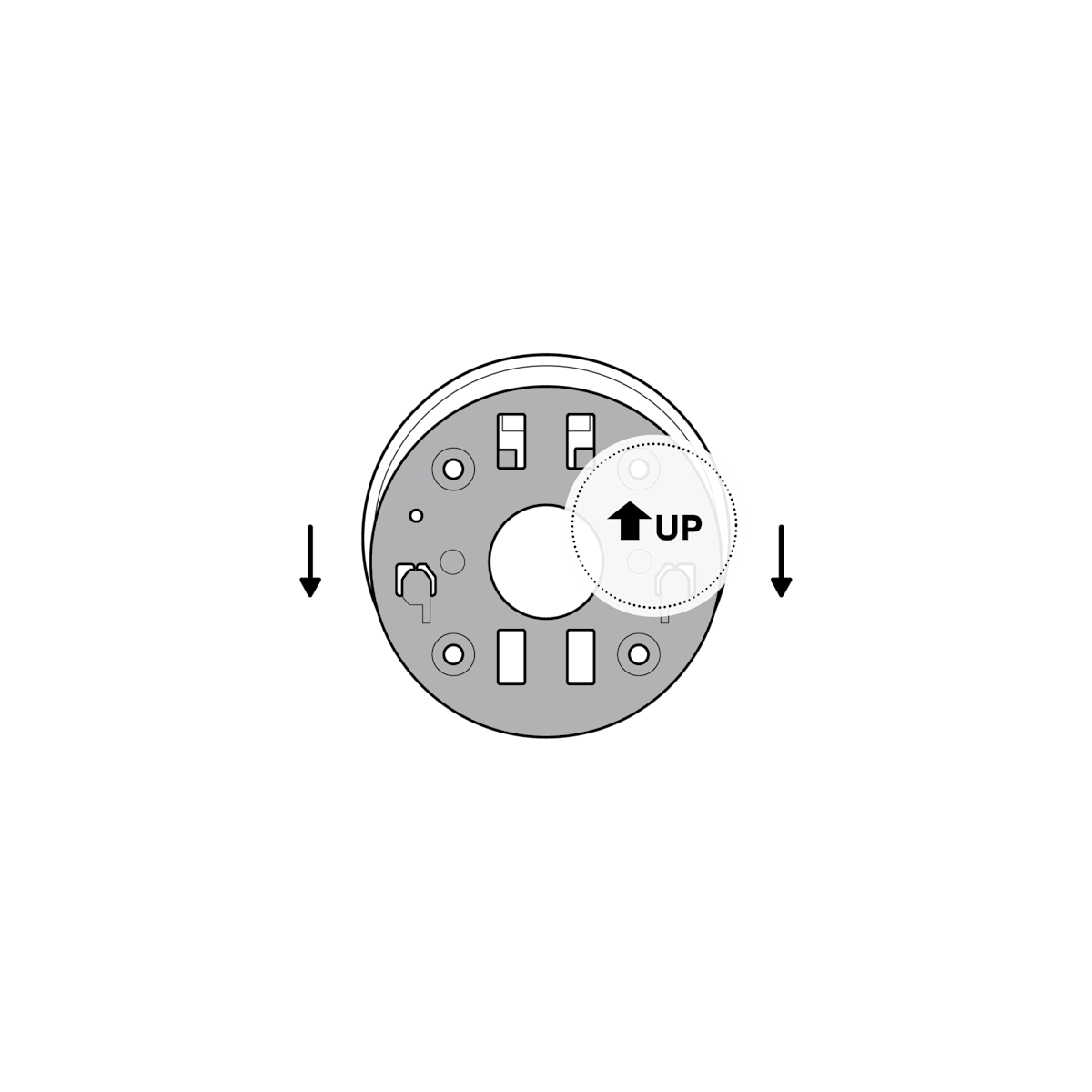

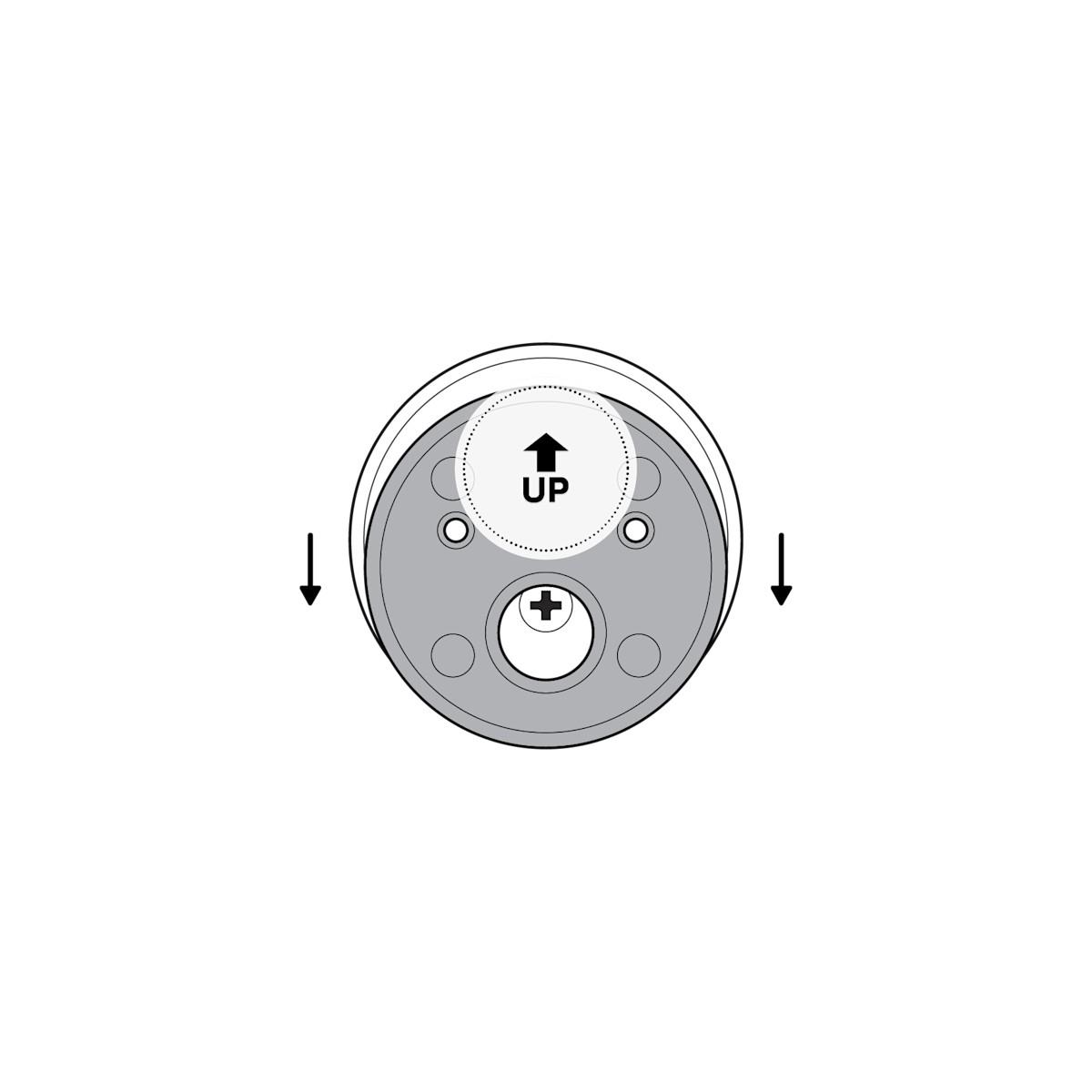

2. Fare scorrere la piastra di montaggio originale della videocamera nella direzione opposta alla freccia UP per rimuoverla.

3. Scollegare il supporto per videocamera.

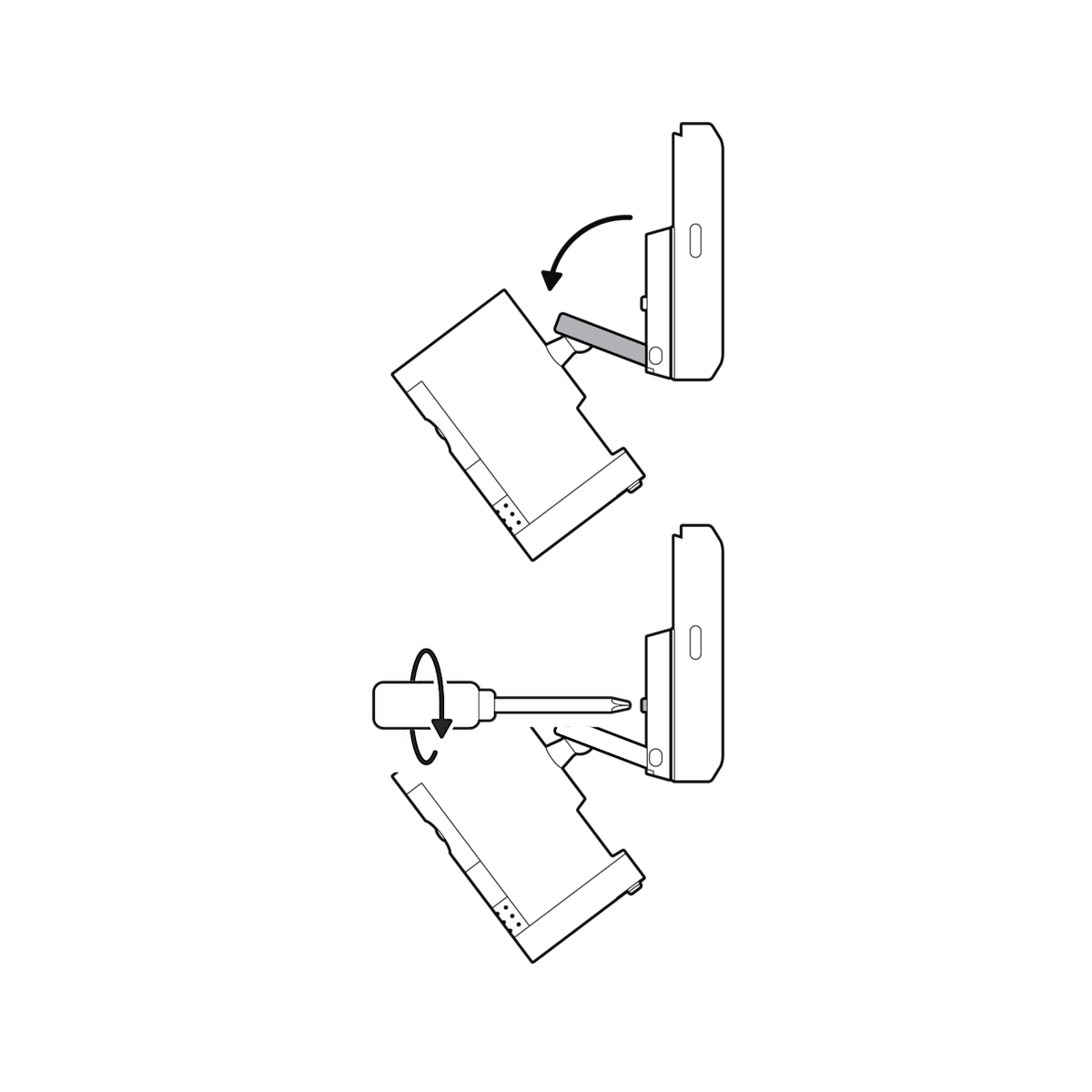

4. Svitare le viti per staccare il supporto per videocamera dal coperchio della batteria.

5. Rimuovere il tappo in gomma sul retro della videocamera e utilizzarlo per chiudere il foro nella parte inferiore.

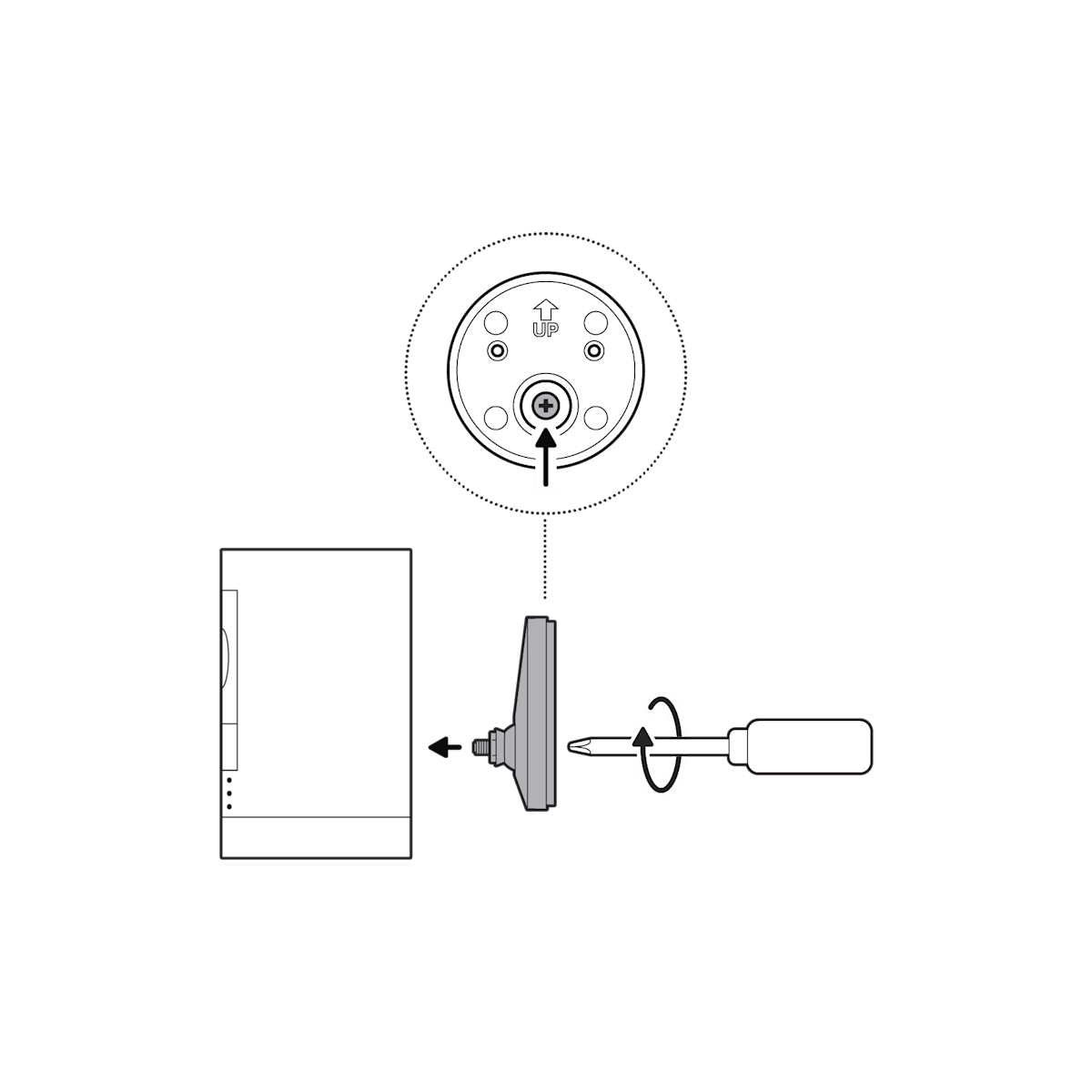

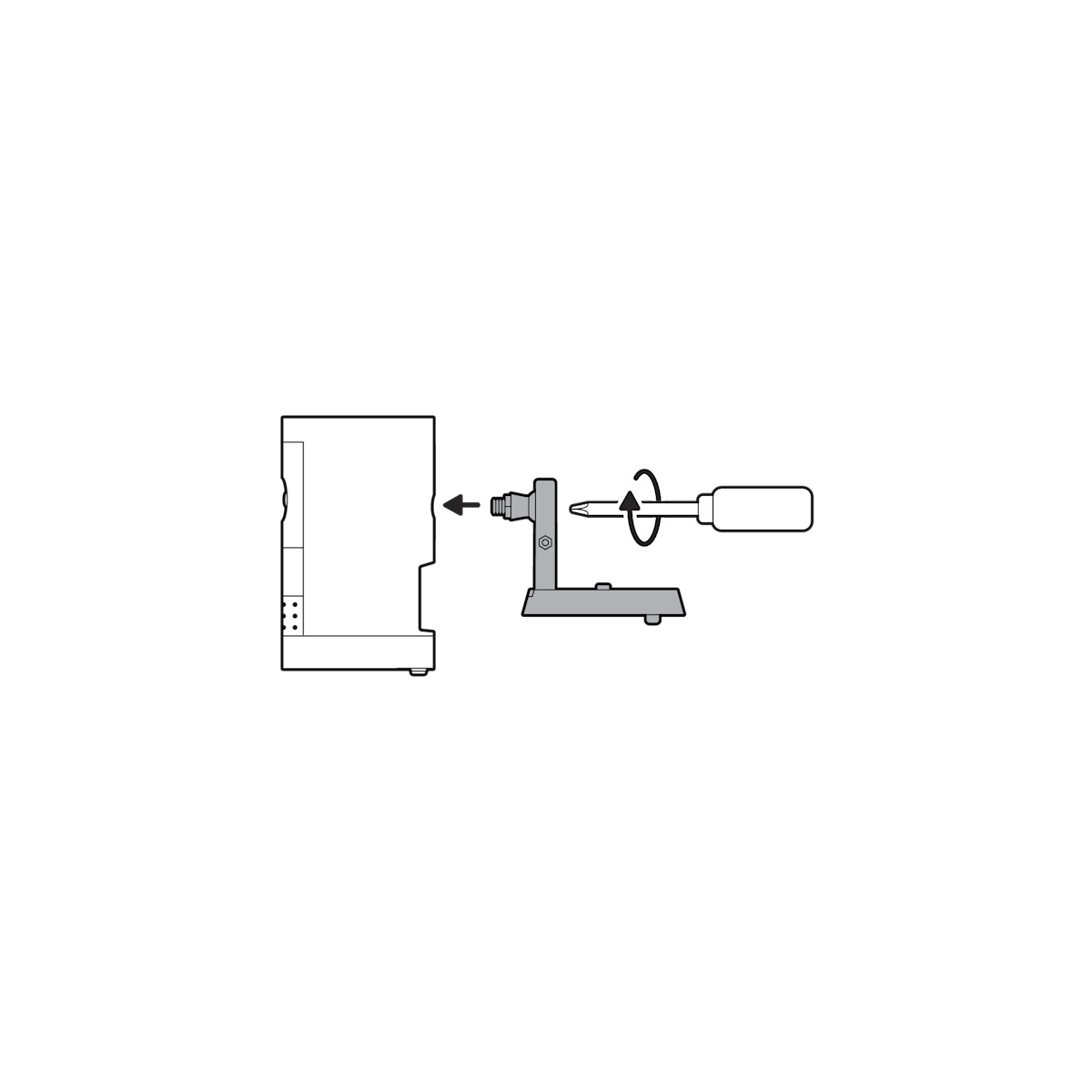

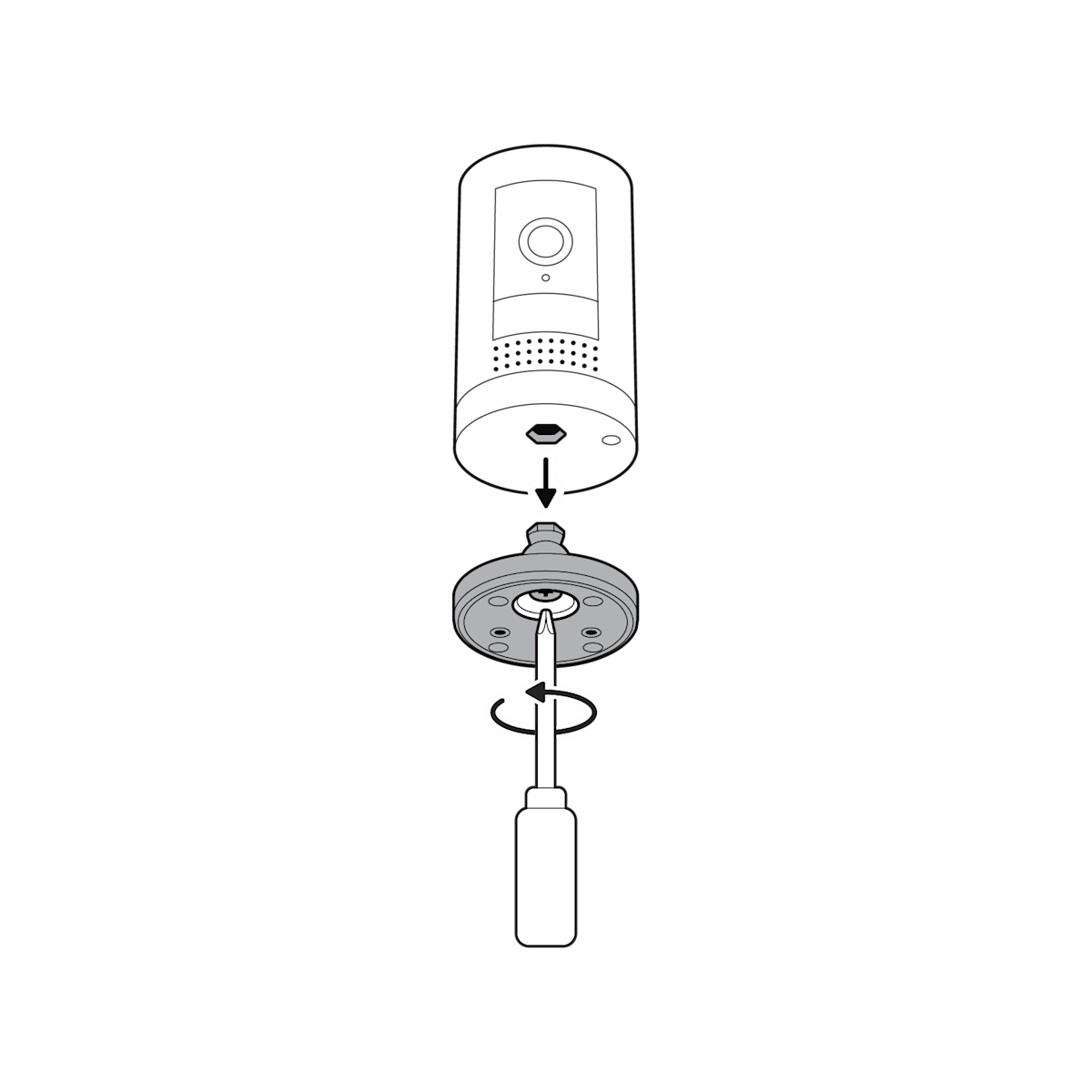

6. Fissare il supporto per videocamera al retro della videocamera con la relativa vite.

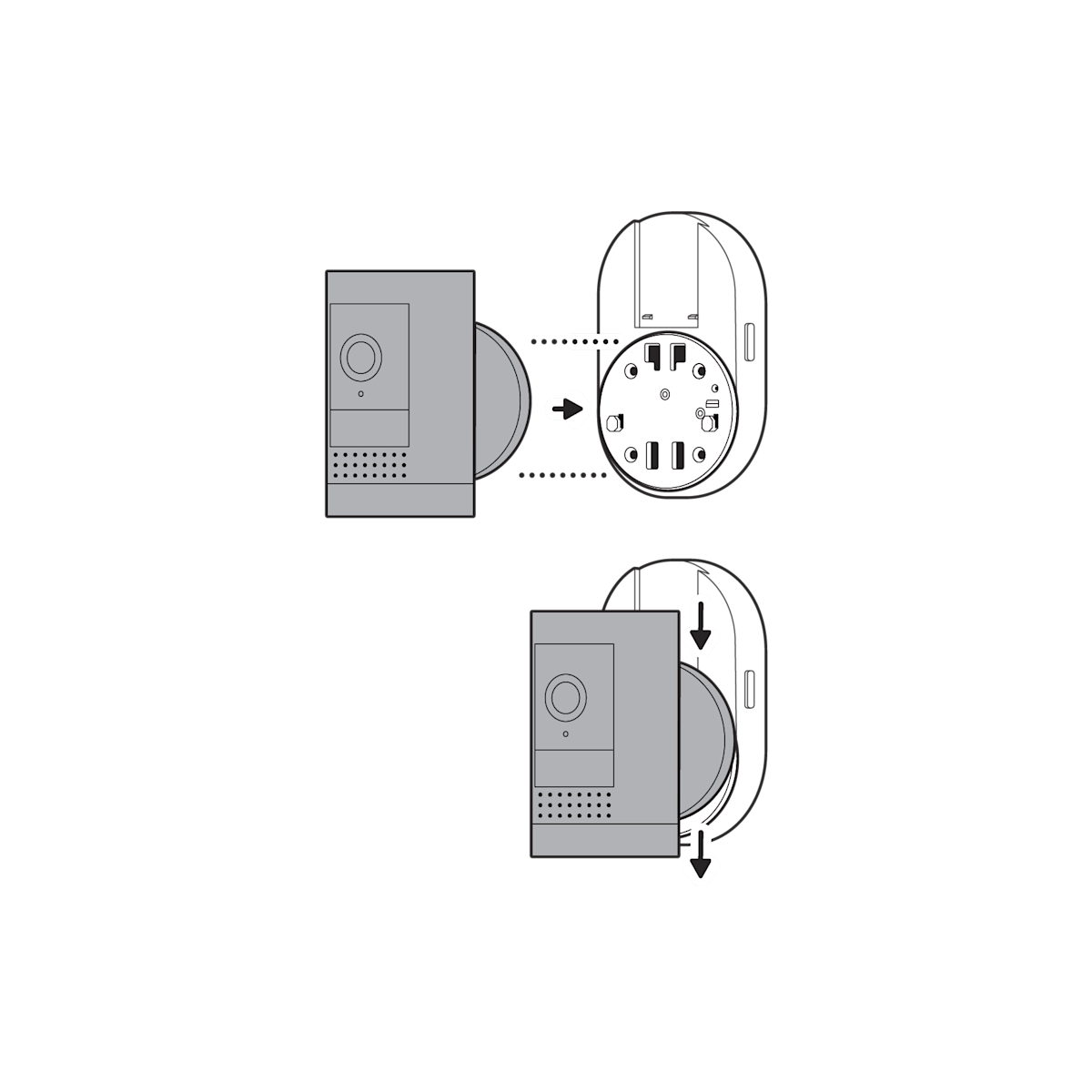

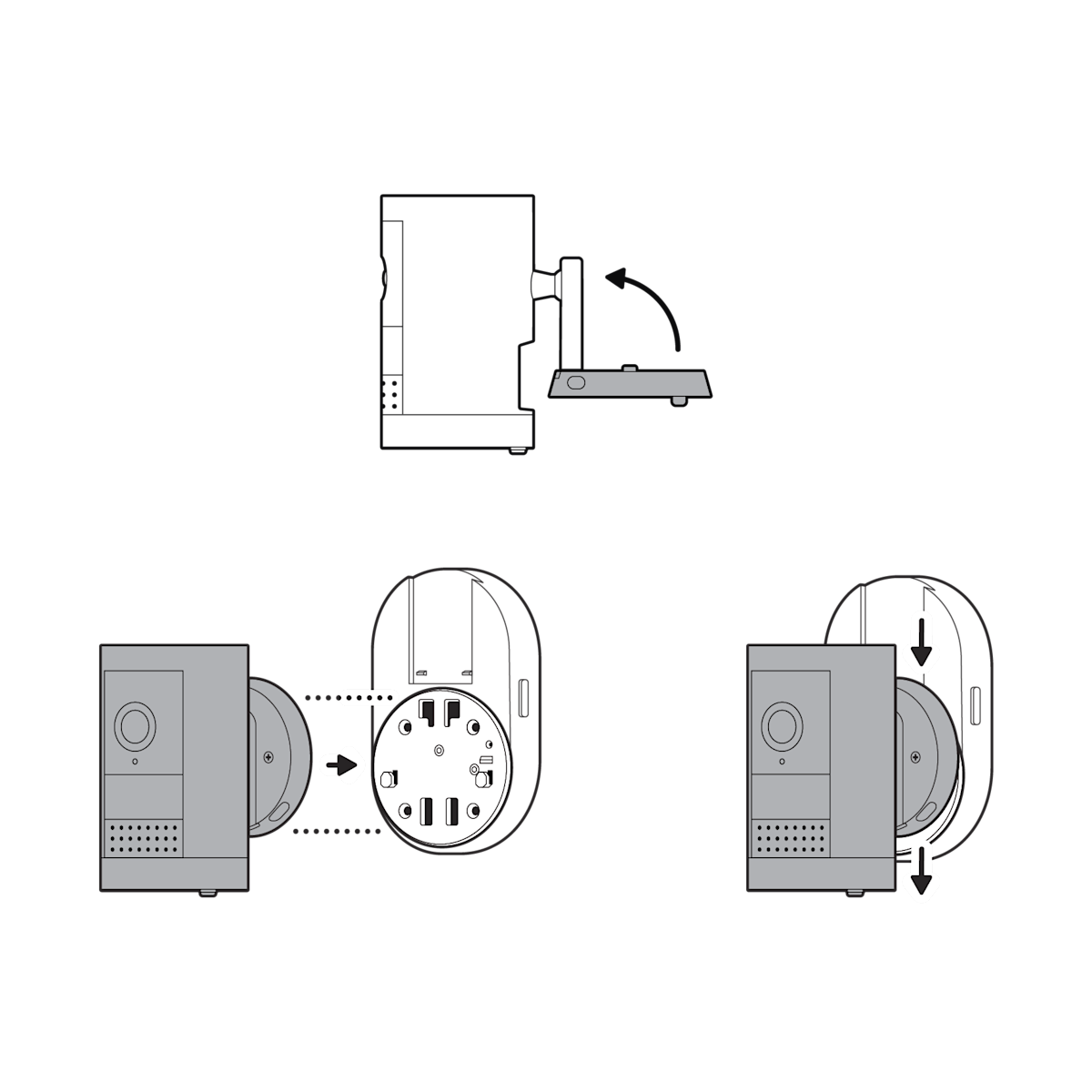

7. Collegare il supporto per videocamera e fissare la videocamera alla piastra di montaggio facendola scorrere fino a quando non scatta in posizione.

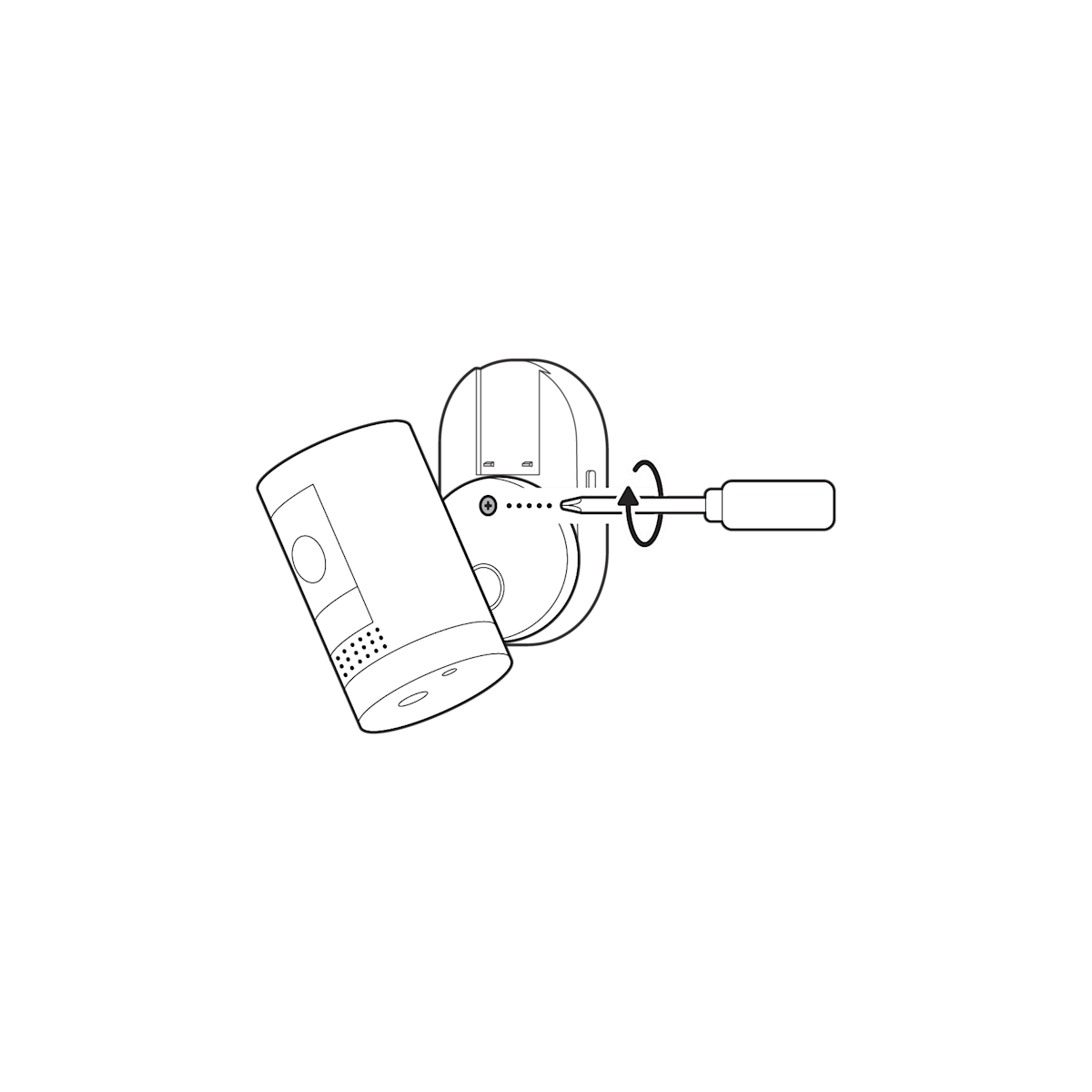

8. Scollegare il supporto per videocamera e serrare la vite di sicurezza.

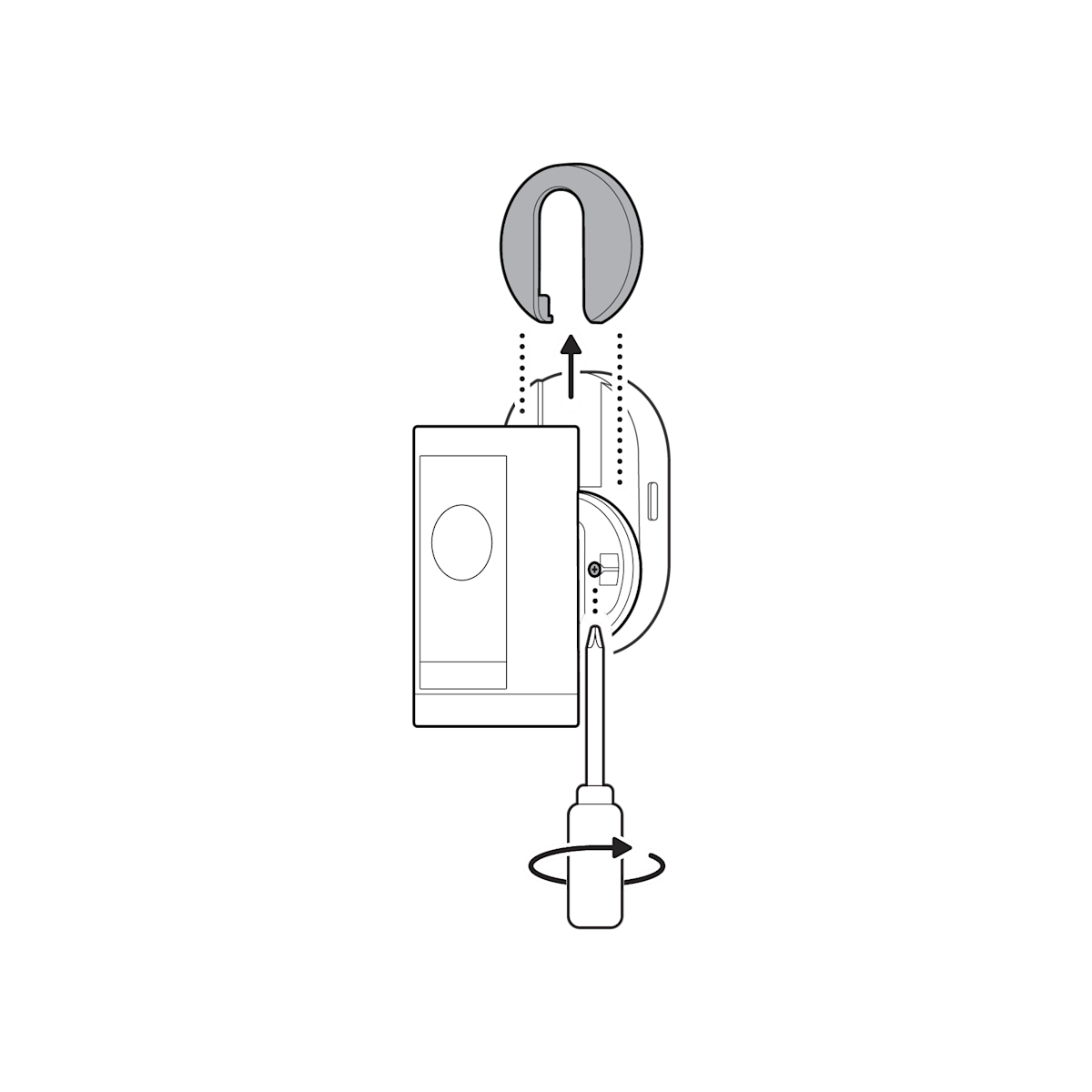

NOTA: se si sta installando Stick Up Cam Pro, rimuovere la copertura decorativa e serrare la vite di sicurezza. Al termine, riposizionare la copertura decorativa.

9. Consultare la guida per regolare l’angolazione della videocamera, fissarla e completarne la configurazione.

Stick Up Cam

1. Caricare completamente la batteria prima dell’installazione.

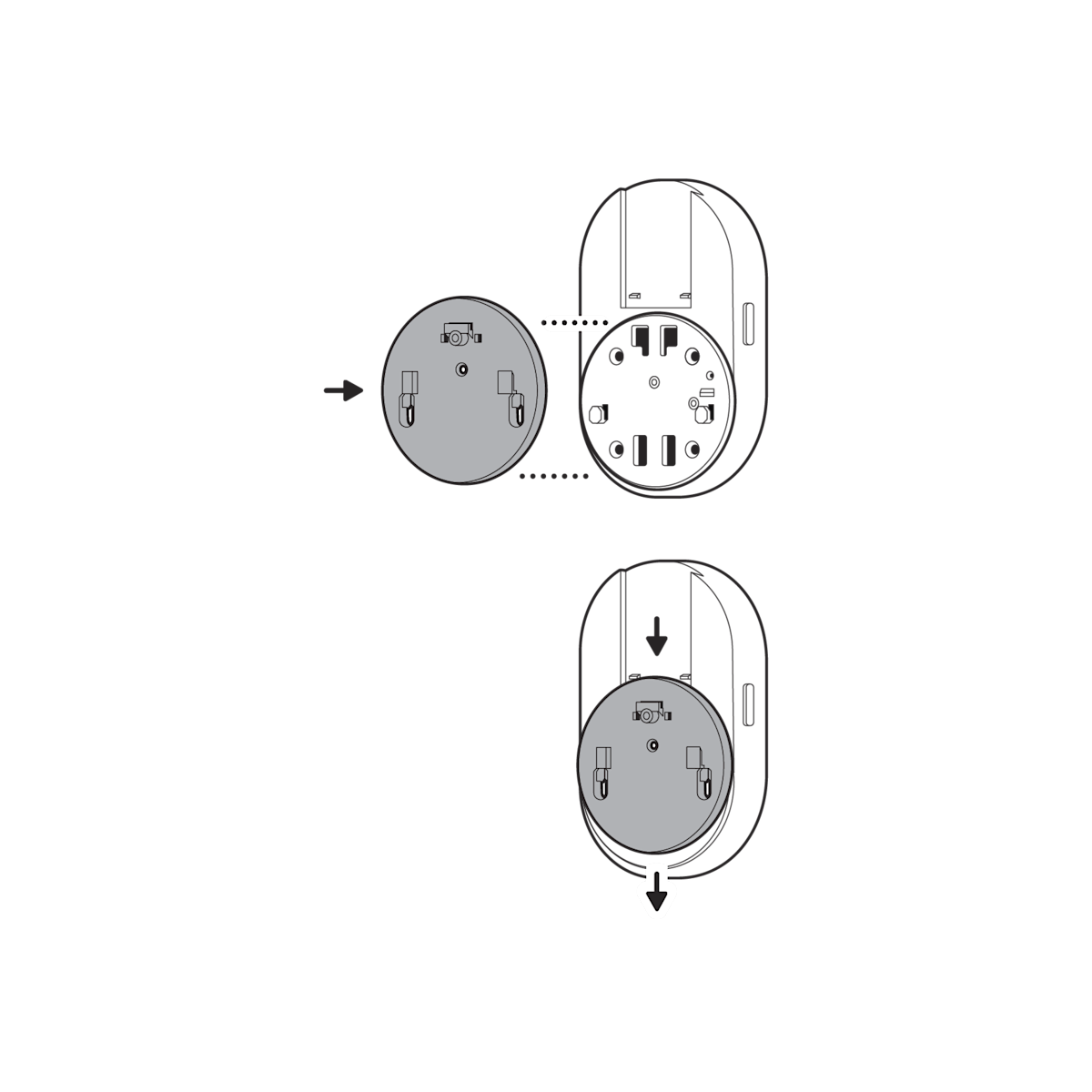

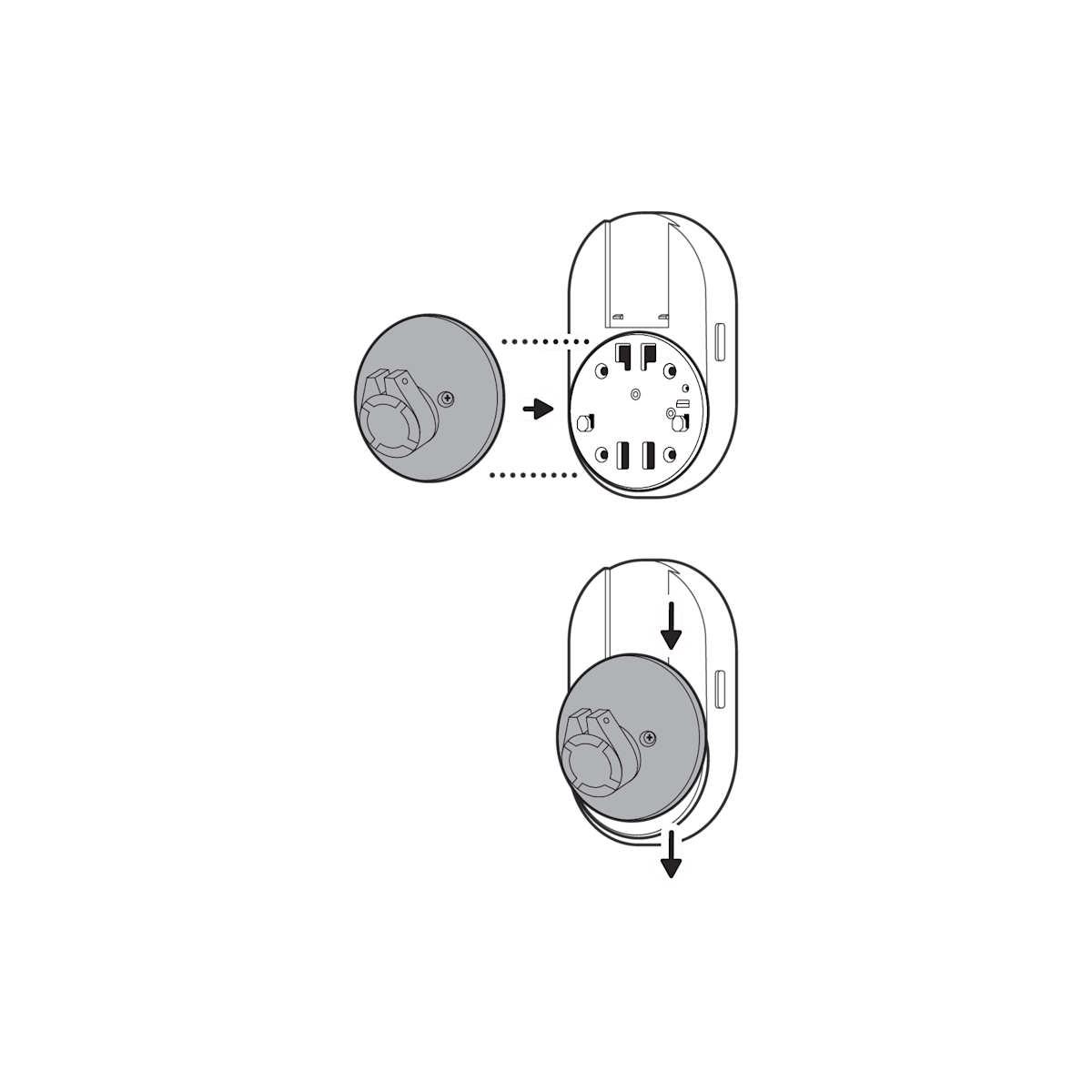

2. Collegare l’adattatore della piastra di montaggio incluso alla staffa di montaggio.

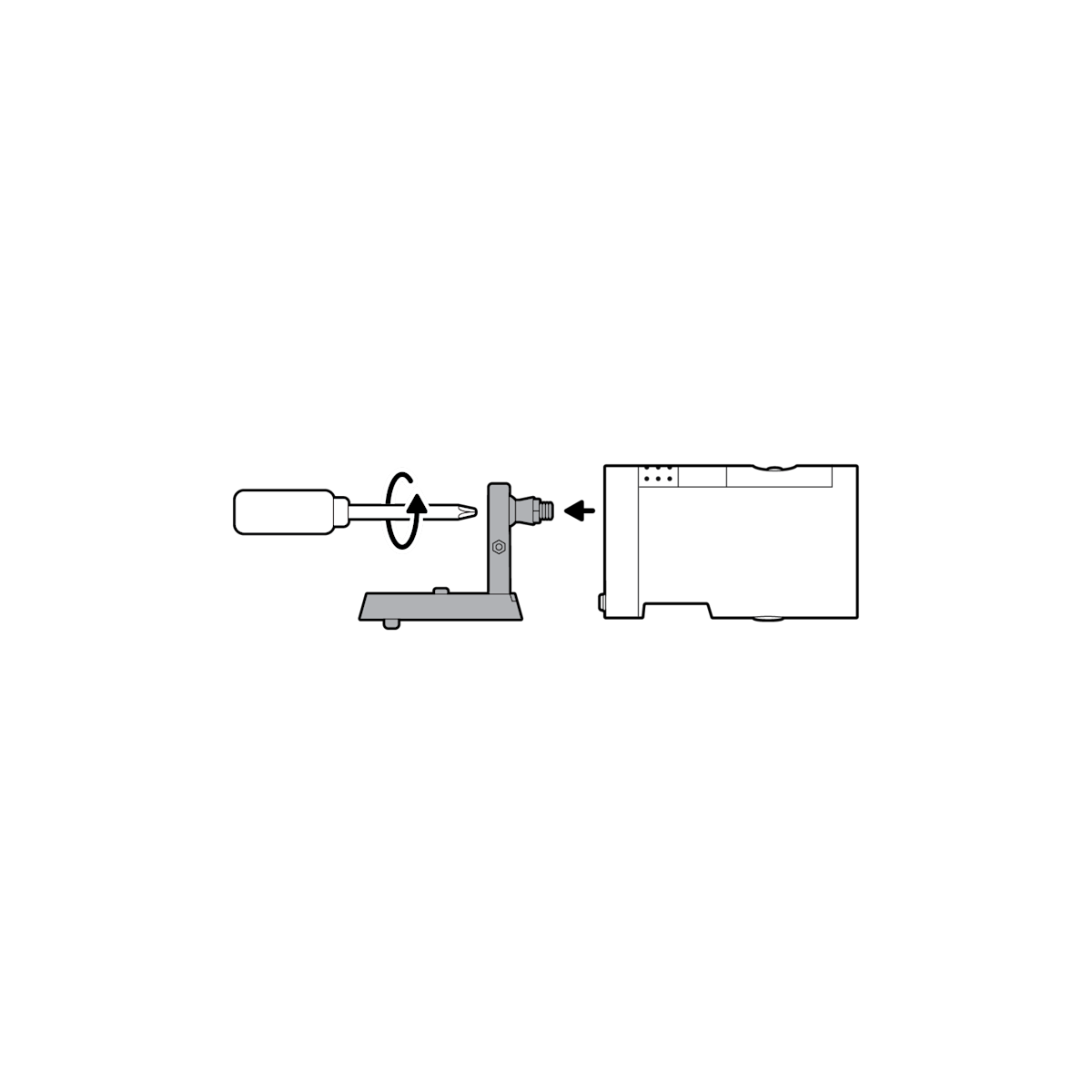

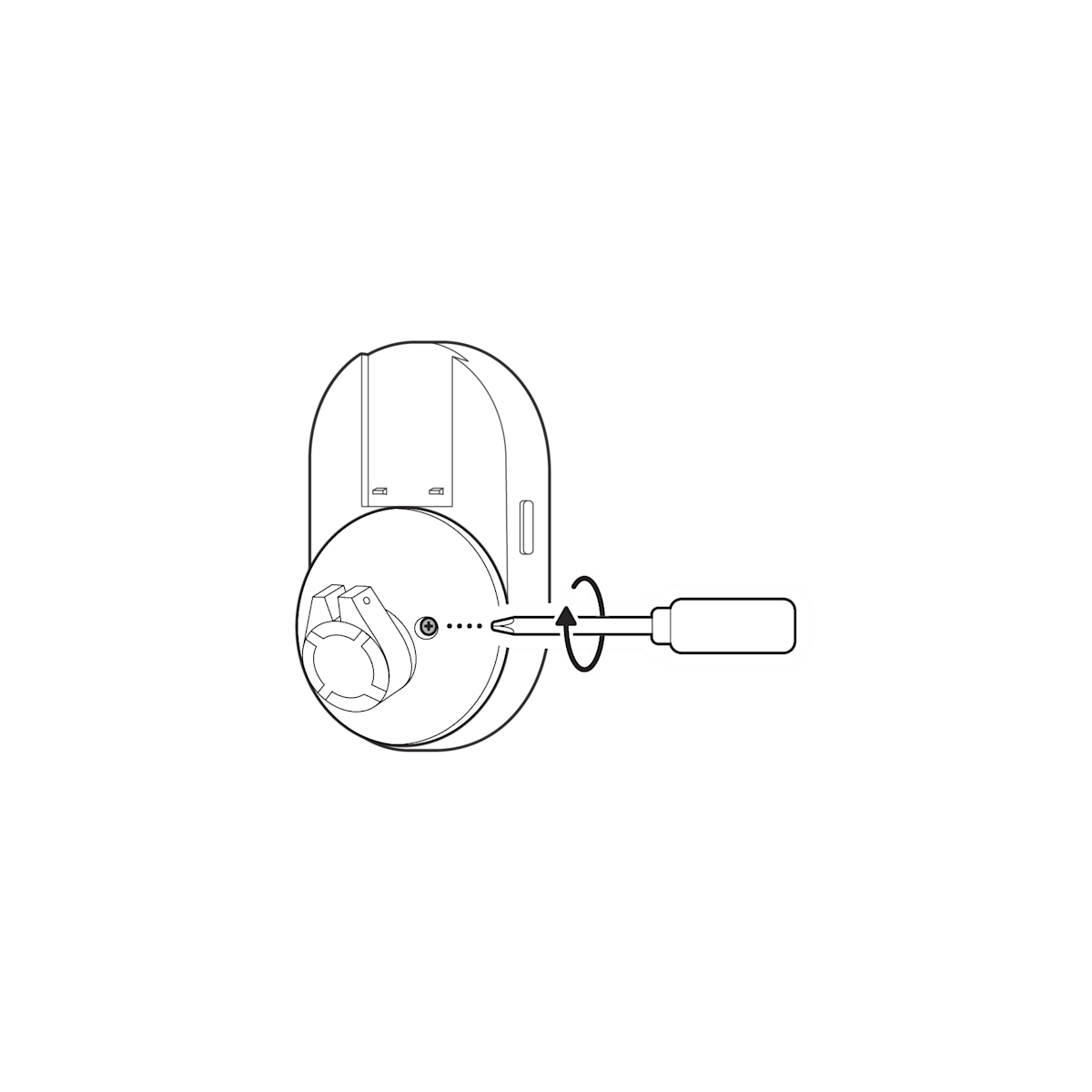

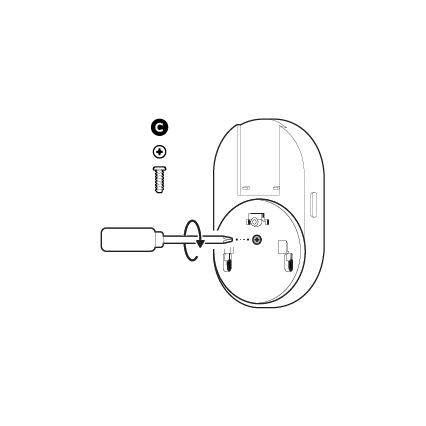

3. Utilizzare la vite inclusa per fissare l’adattatore della piastra di montaggio.

4. Svitare le viti per staccare il supporto per videocamera dal coperchio della batteria.

5. Rimuoverlo il tappo in gomma sul retro della videocamera e utilizzarlo per chiudere il foro nella parte inferiore.

6. Fissare il supporto per videocamera al retro della videocamera con la relativa vite.

7. Fare scorrere la piastra di montaggio originale della videocamera nella direzione opposta alla freccia UP per rimuoverla.

8. Montare la videocamera sulla staffa di montaggio.

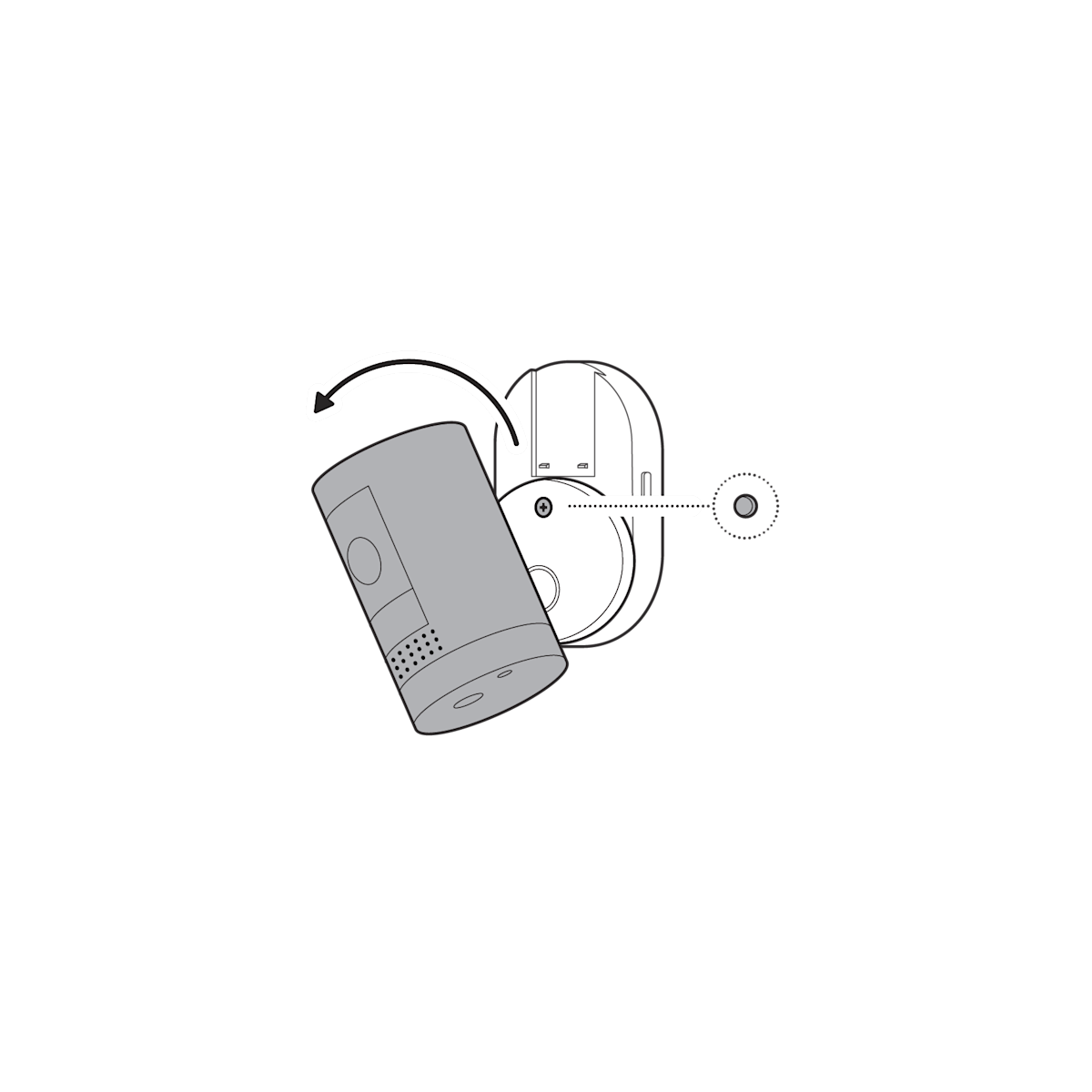

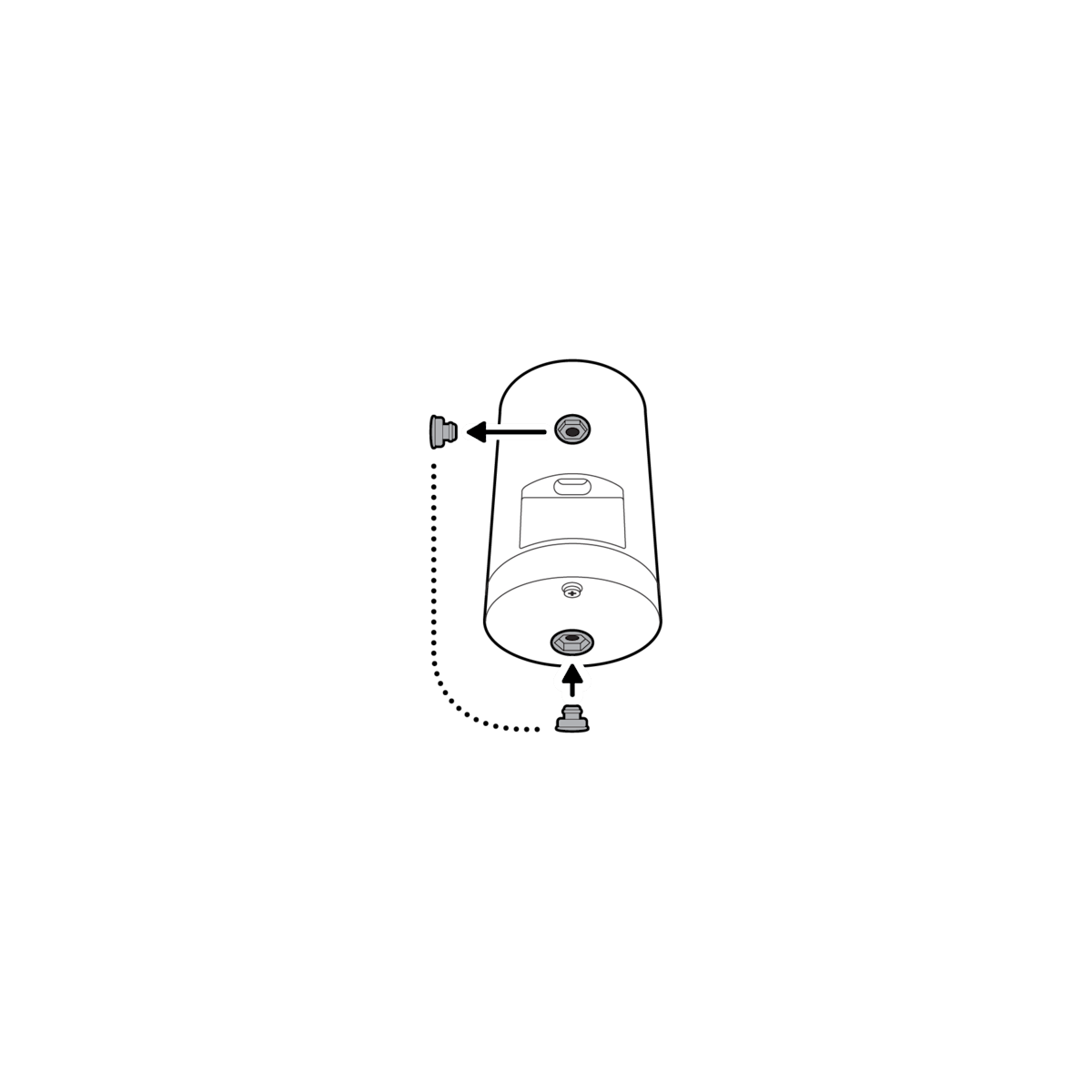

9. Ruotare la videocamera e rimuovere il tappo in gomma sulla base.

10. Stringere la vite di sicurezza inclusa nella videocamera.

11. Consultare la guida per regolare l’angolazione della videocamera, fissarla e completarne la configurazione.

Spotlight Cam

1. Caricare completamente la batteria prima dell’installazione.

2. Fare scorrere la piastra di montaggio originale della videocamera nella direzione opposta alla freccia UP per rimuoverla.

3. Montare la videocamera sulla staffa di montaggio.

4. Stringere la vite di sicurezza inclusa nella videocamera.

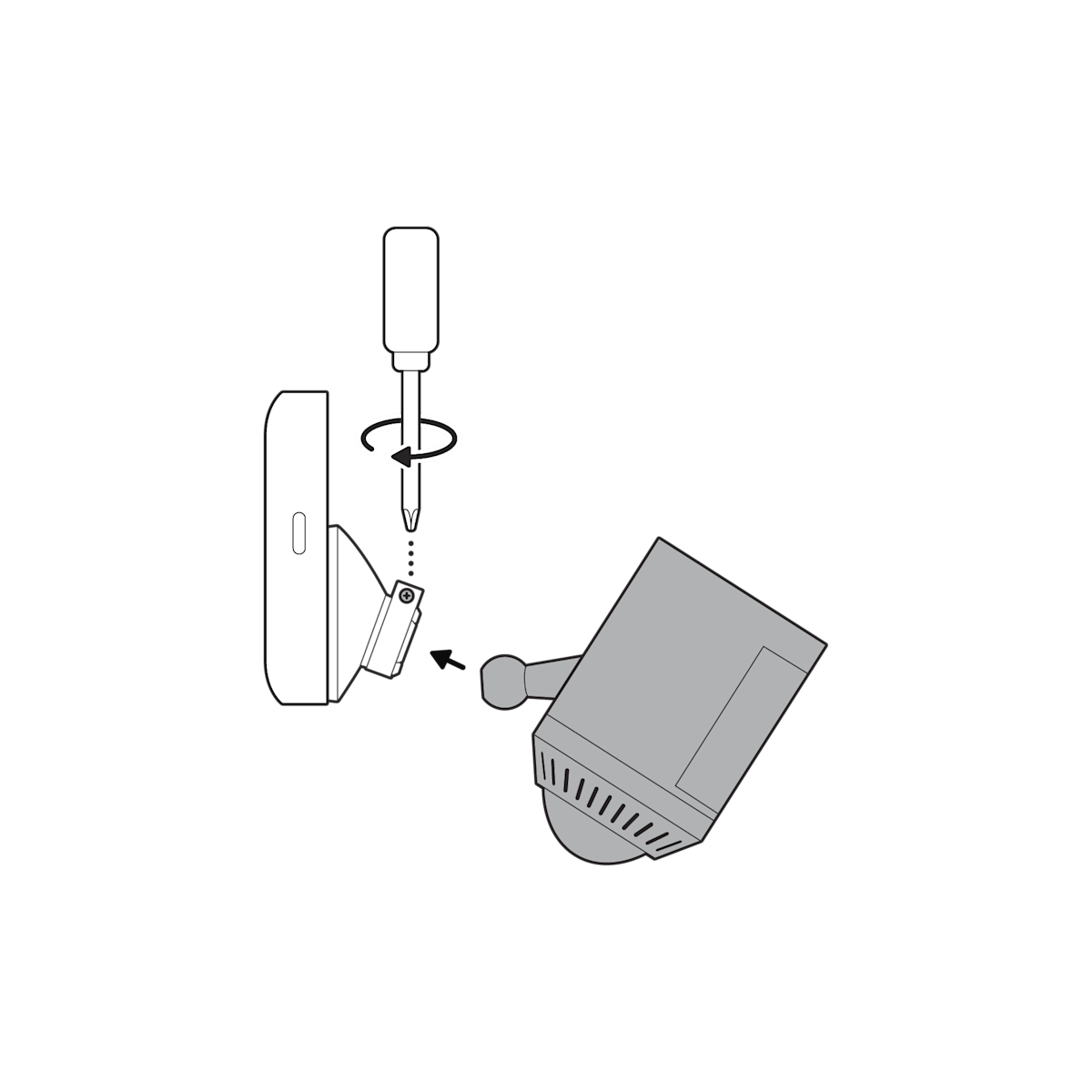

5. Allentare il collare metallico con un cacciavite a stella e spingere il giunto sferico nell’alloggiamento per fissarlo. Quindi, serrare per fissare.

6. Consultare la guida per regolare l’angolazione della videocamera, fissarla e completarne la configurazione.

Scegliere una posizione.

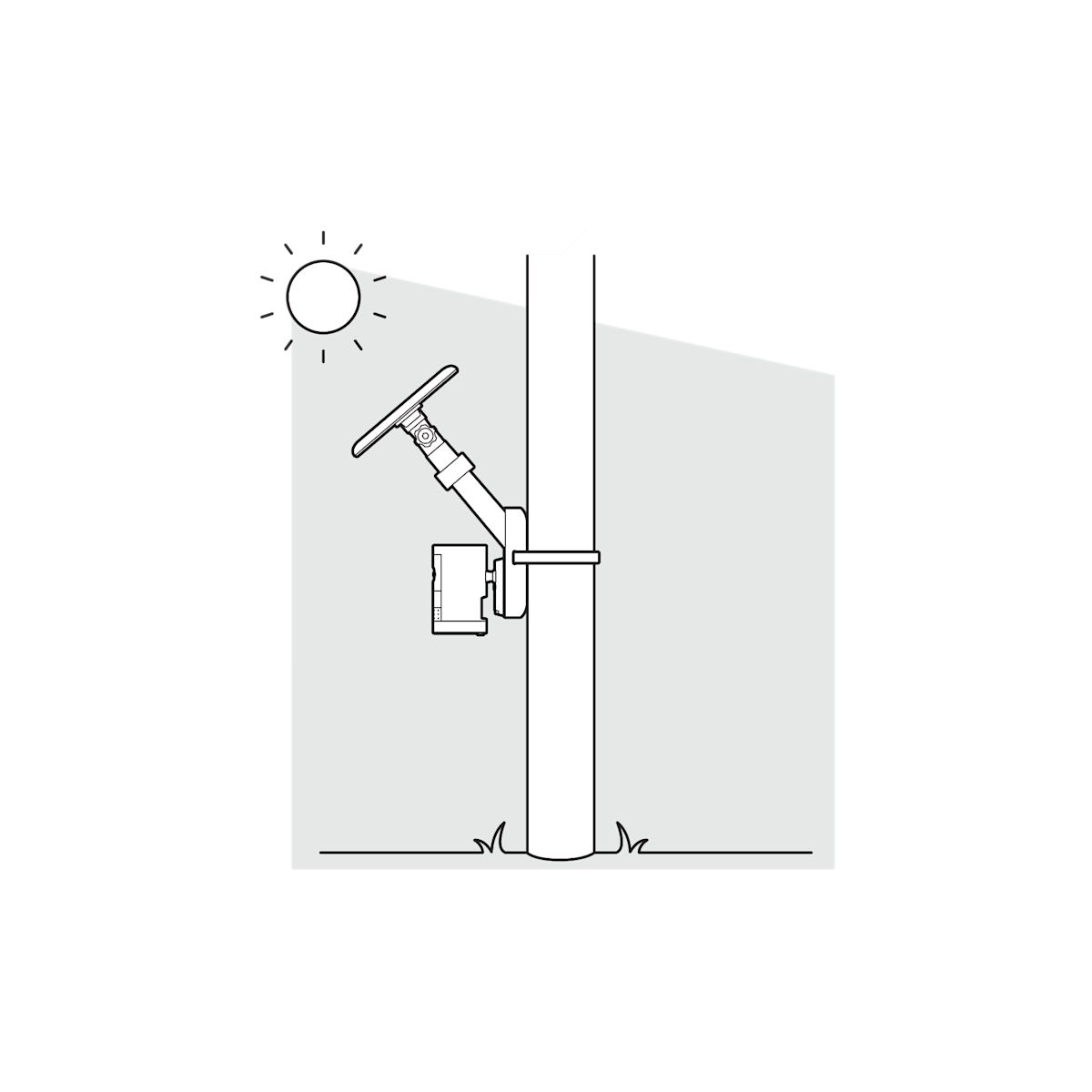

Se si sta installando un pannello solare, assicurarsi che il supporto sia posizionatosotto la luce diretta del sole.

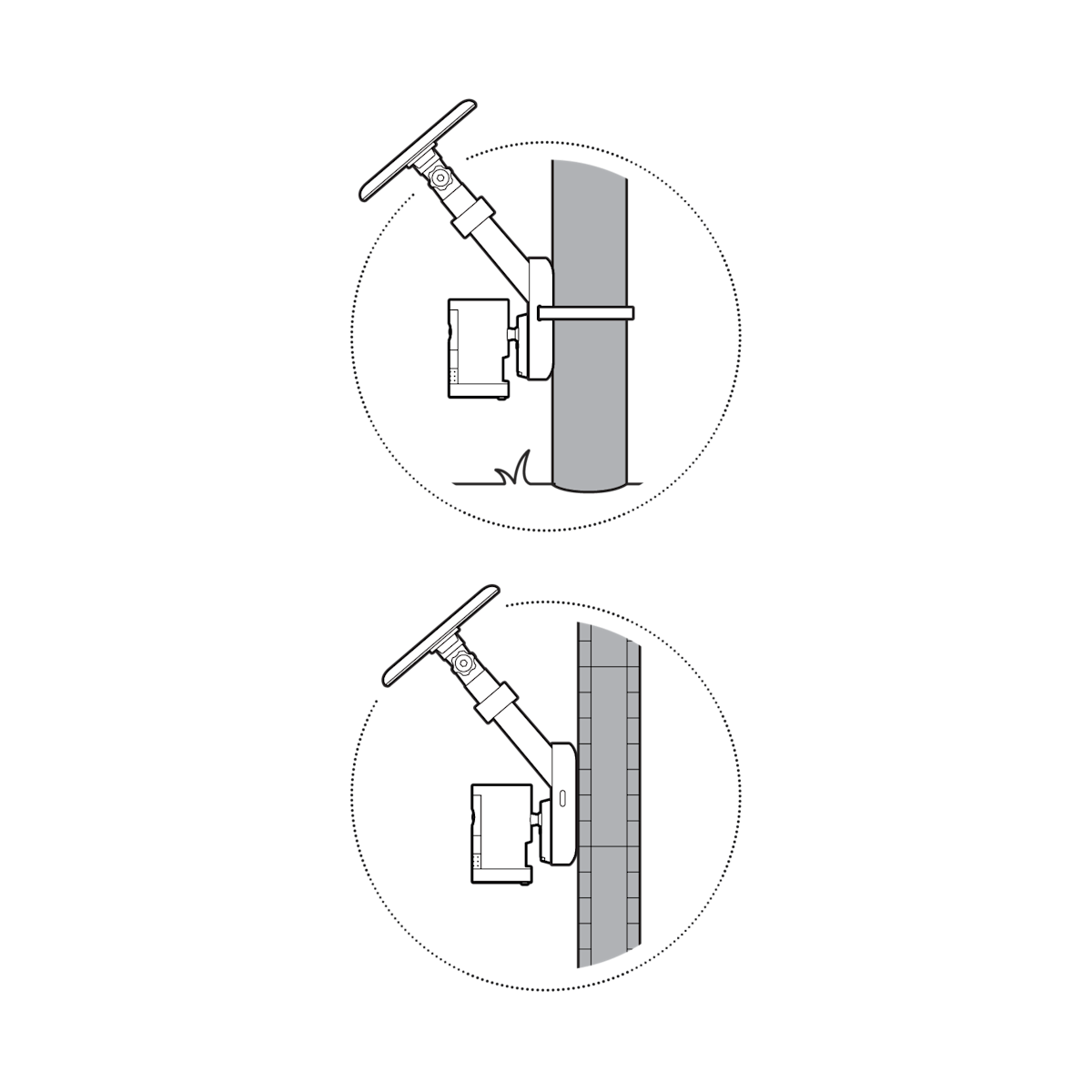

Installazione su palo

1. Scegliere la fascetta stringitubo corretta.

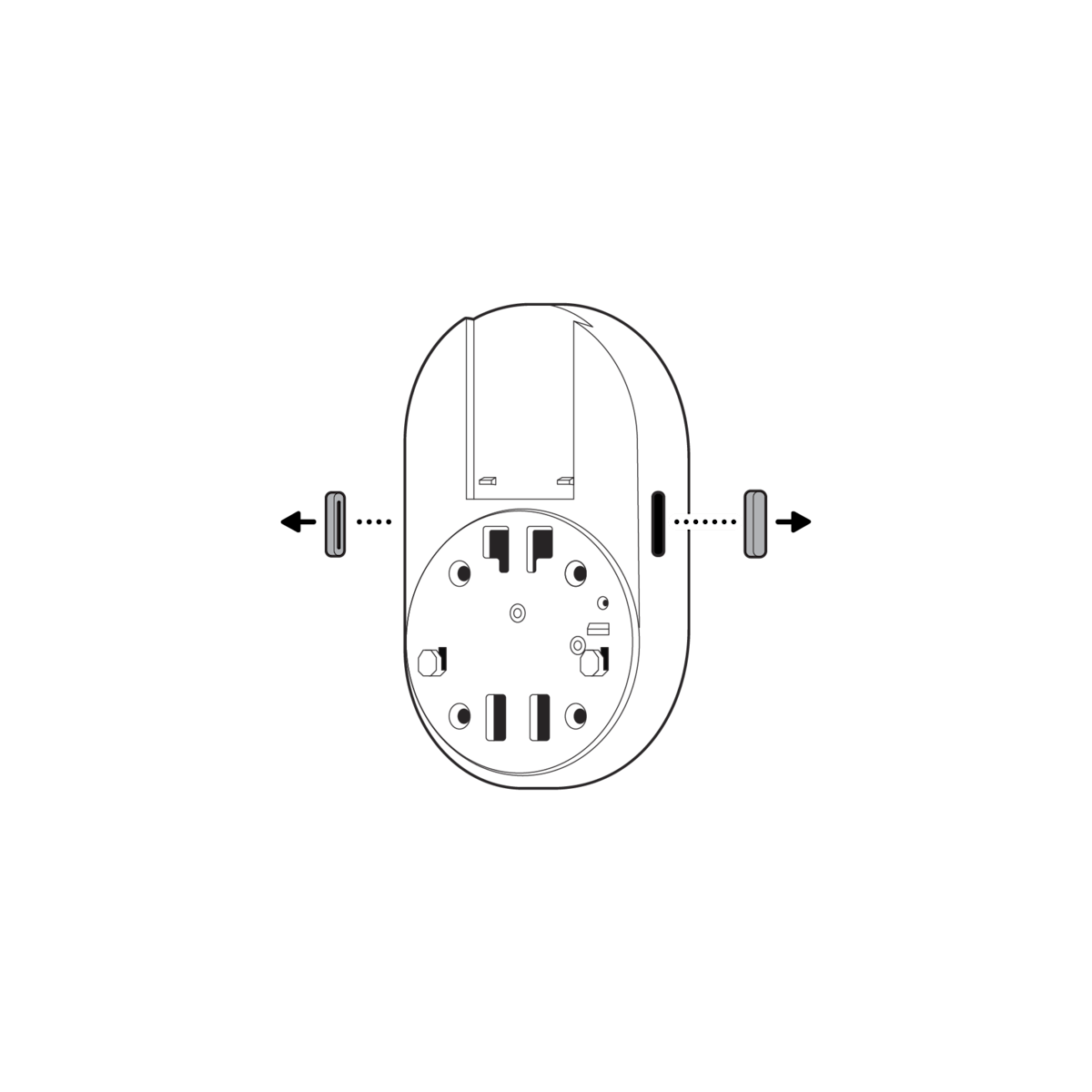

2. Rimuovere i tappi in silicone da entrambi i lati del supporto.

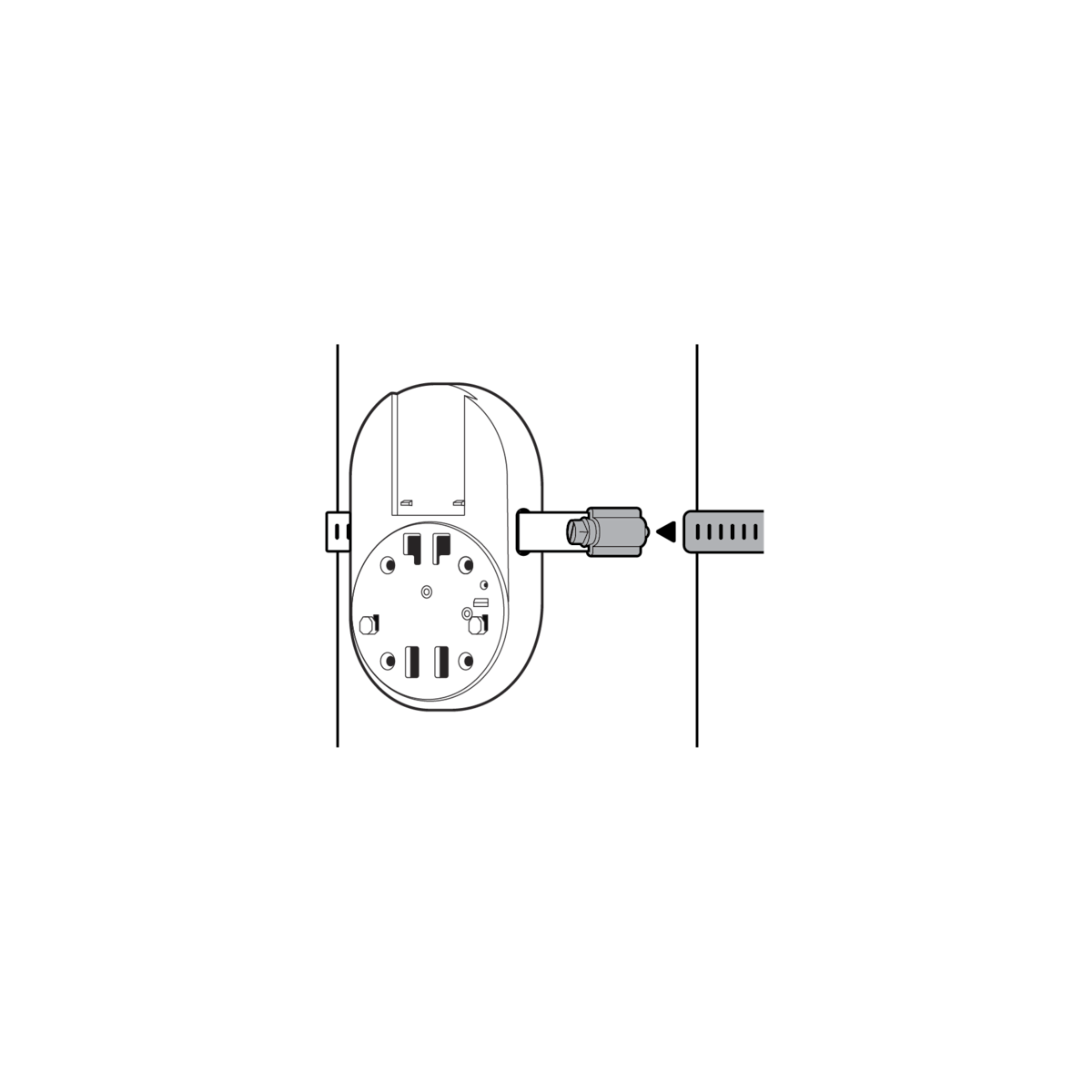

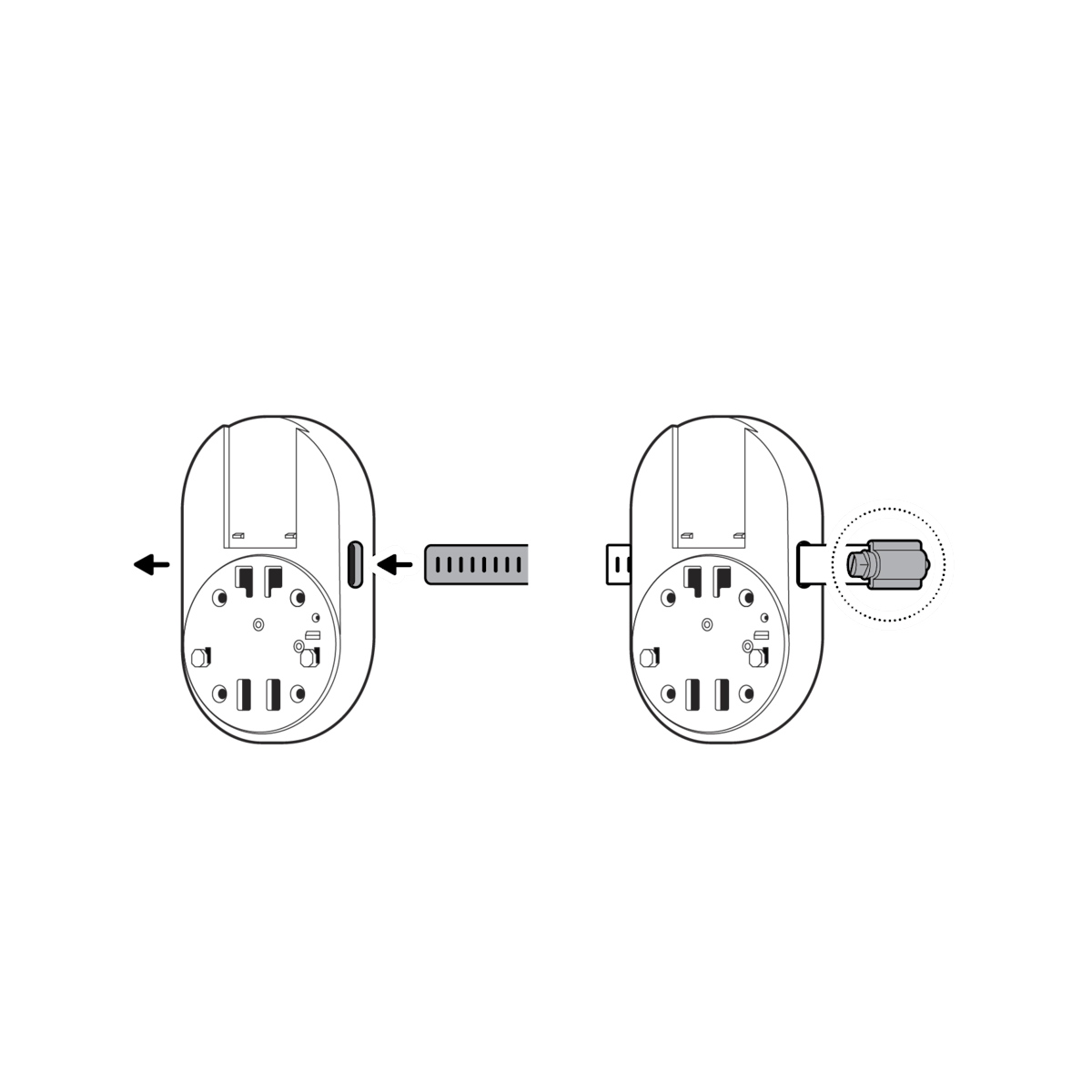

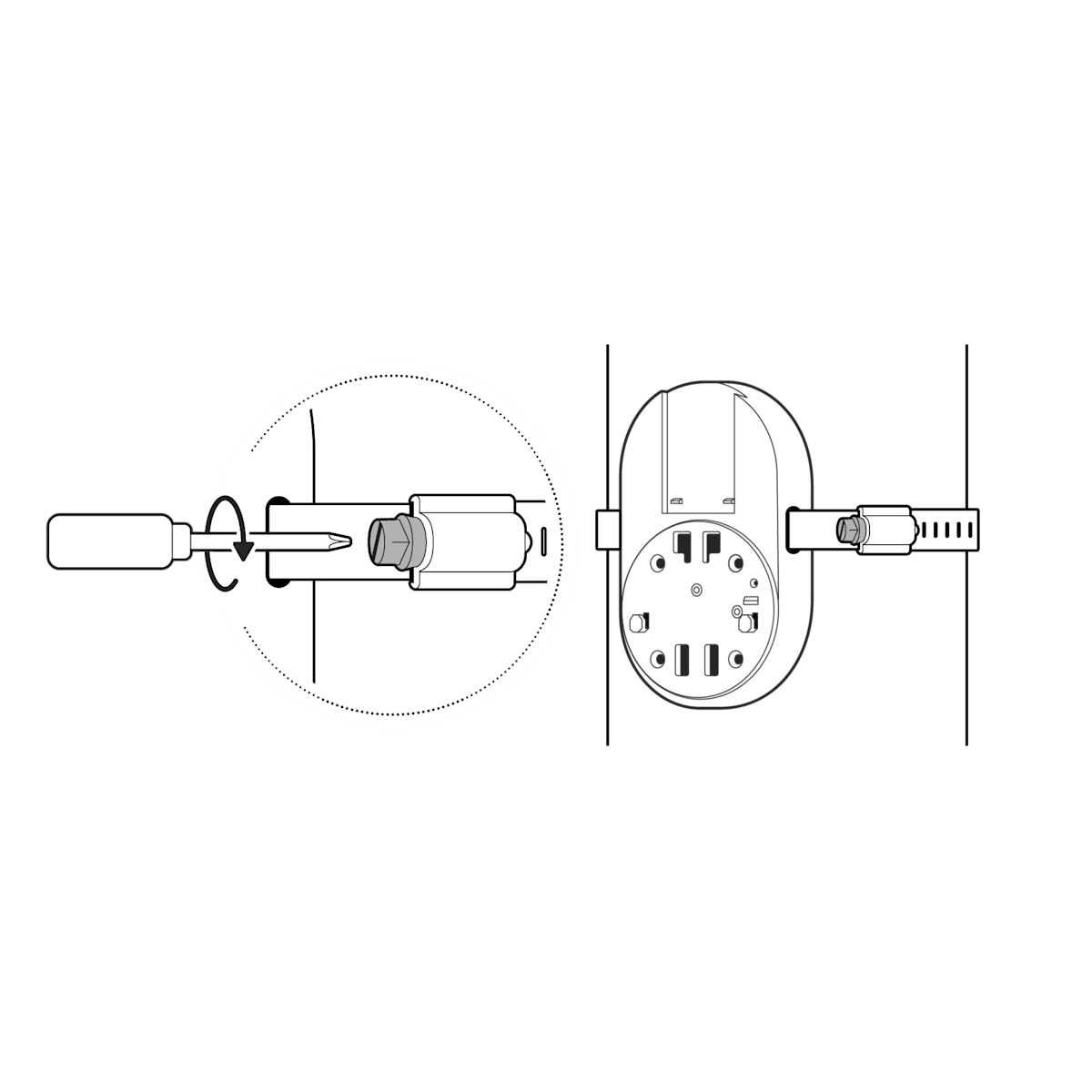

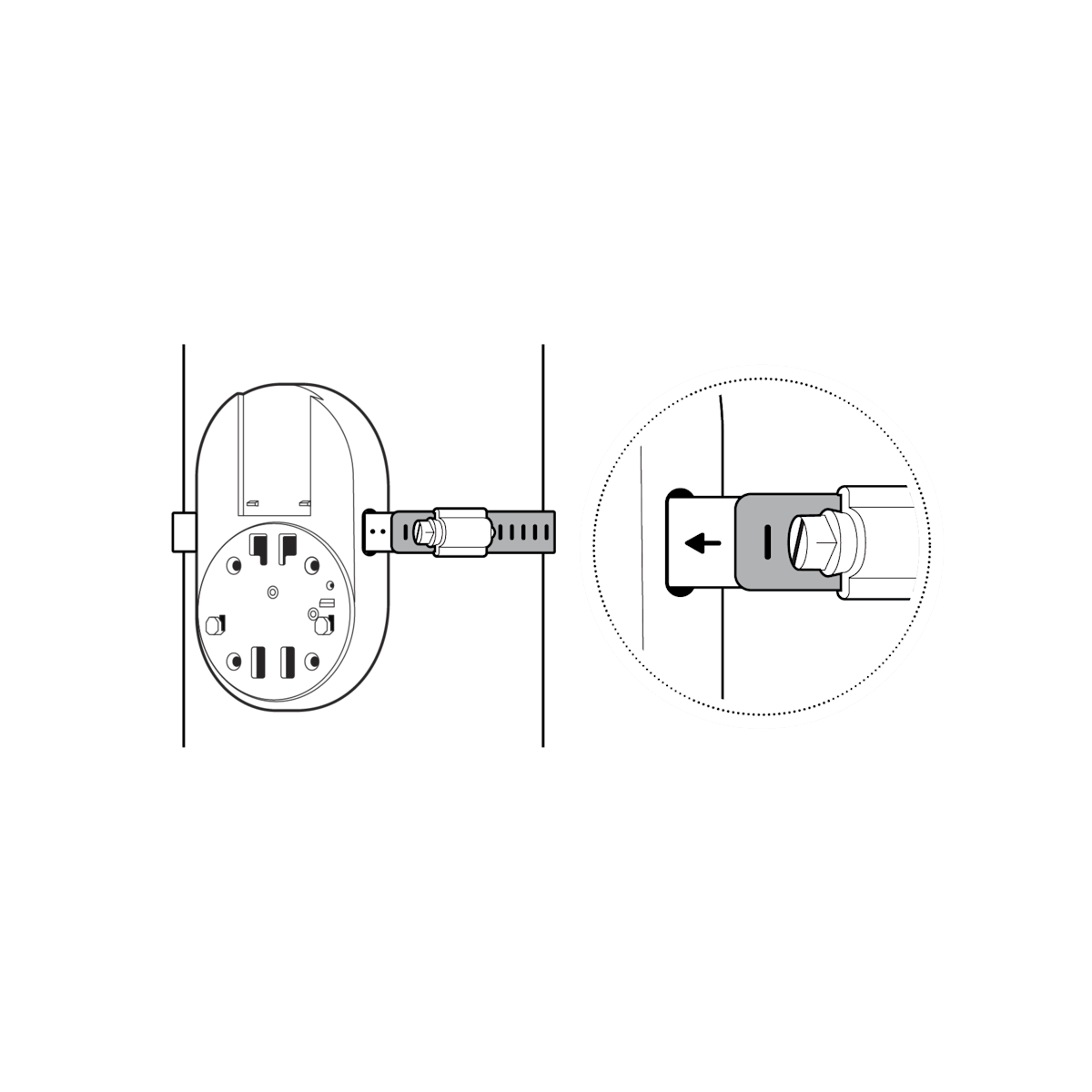

3. Fare passare la fascetta stringitubo attraverso le fessure laterali del supporto finché la testa di fissaggio non raggiunge il lato del supporto.

4. Chiudere la fascetta intorno al palo all’altezza desiderata inserendone l’estremità nella testa di fissaggio.

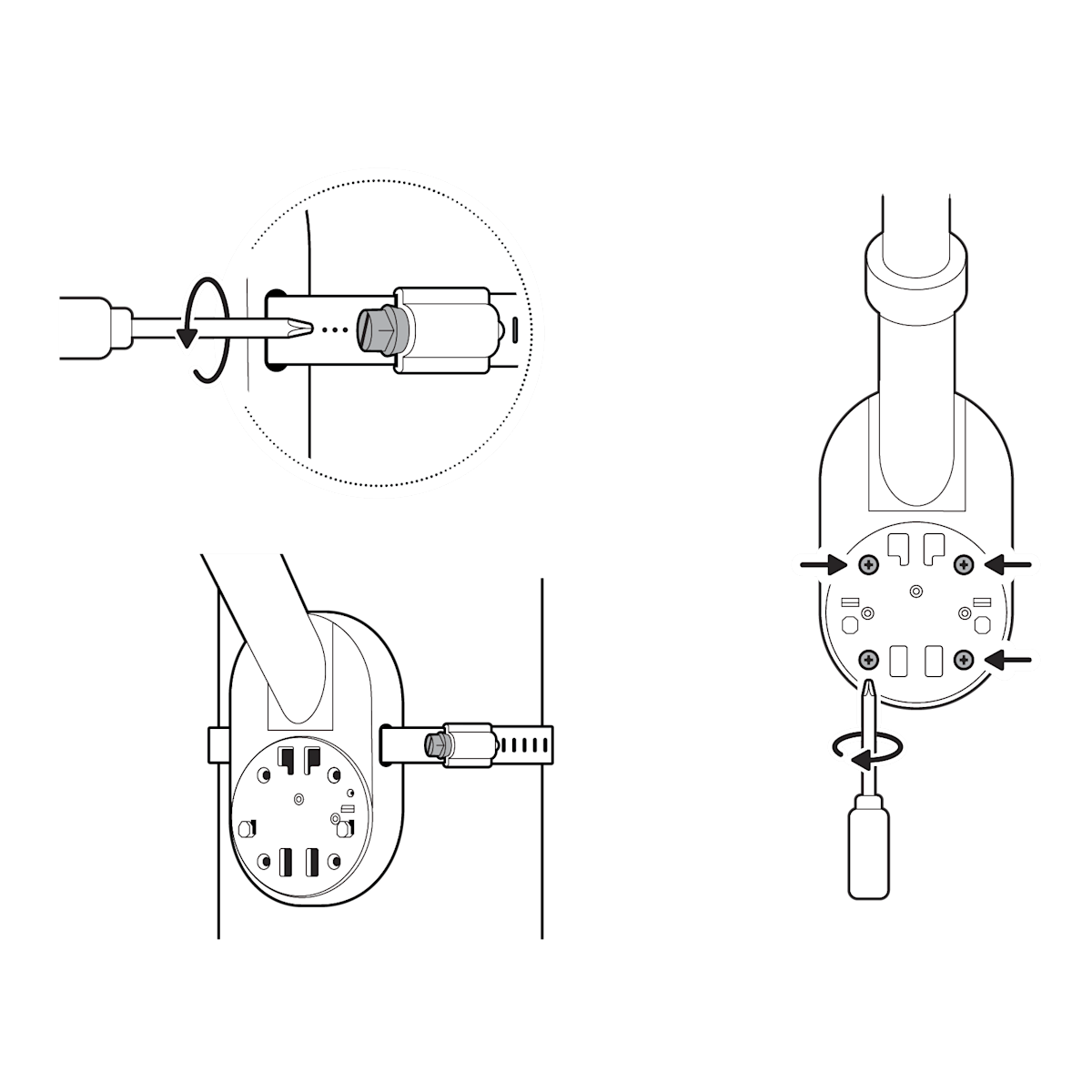

5. Serrare la vite con un cacciavite per stringere la fascetta.

NOTA: per risultati ottimali, utilizzare un cacciavite elettrico. Stringendo troppo si può danneggiare il palo o il supporto.

6. Una volta che l’estremità della fascetta raggiunge il lato del supporto, inserirla di nuovo e serrare fino a fissarla completamente.

Installazione a parete

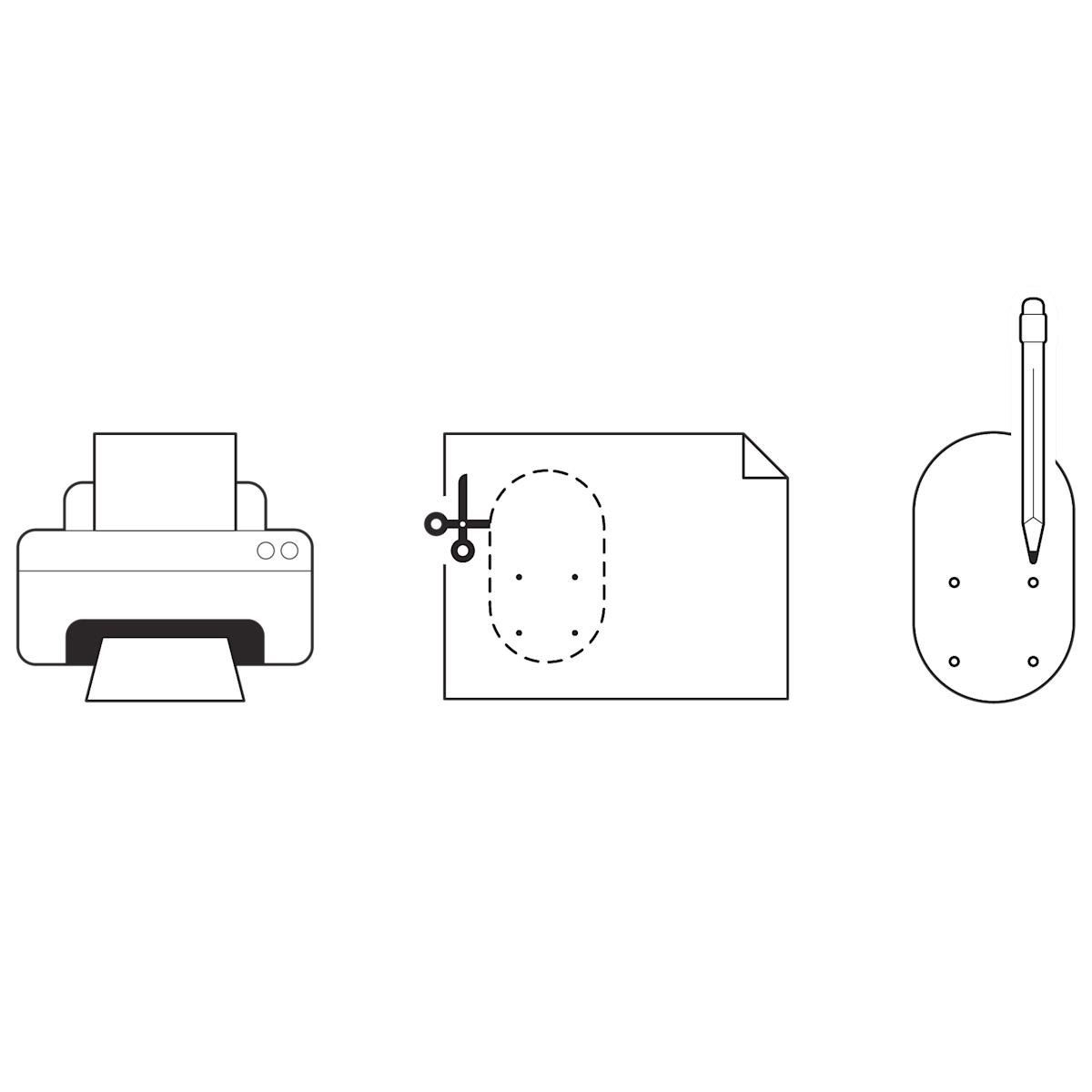

Utilizzare il modello di foratura per il montaggio come guida per segnare la posizione dei fori delle viti da praticare sulla parete.

Modello di foratura

Stampare la pagina al 100%. Se una carta di credito entra in questo spazio, le dimensioni della pagina sono esatte.

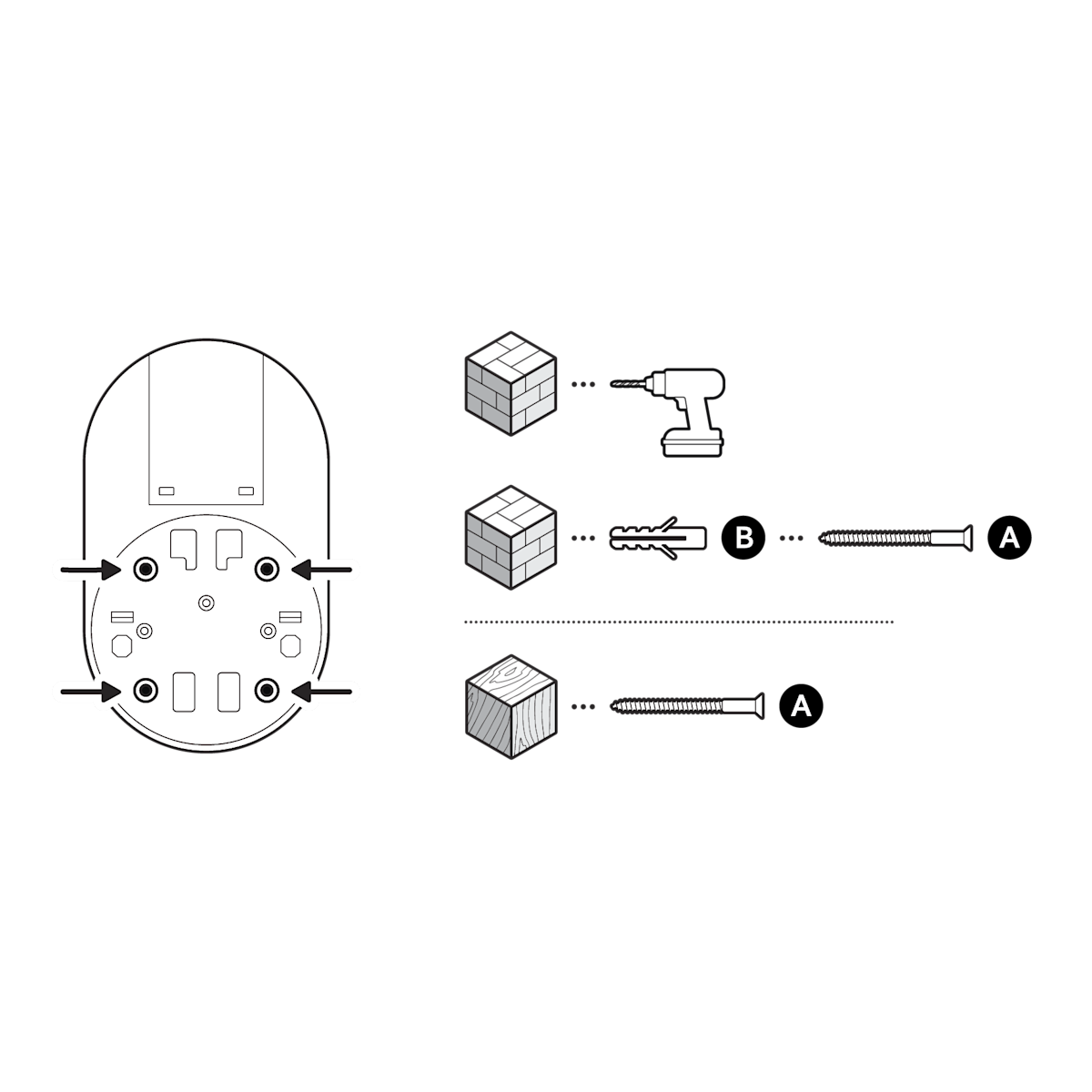

1. Fissare il supporto utilizzando le quattro viti incluse per l’installazione a parete.

Per superfici in stucco, mattoni o cemento, utilizzare una punta per muratura da 5,5 mm per praticare i fori per i tasselli (inclusi).

Montare il pannello solare.

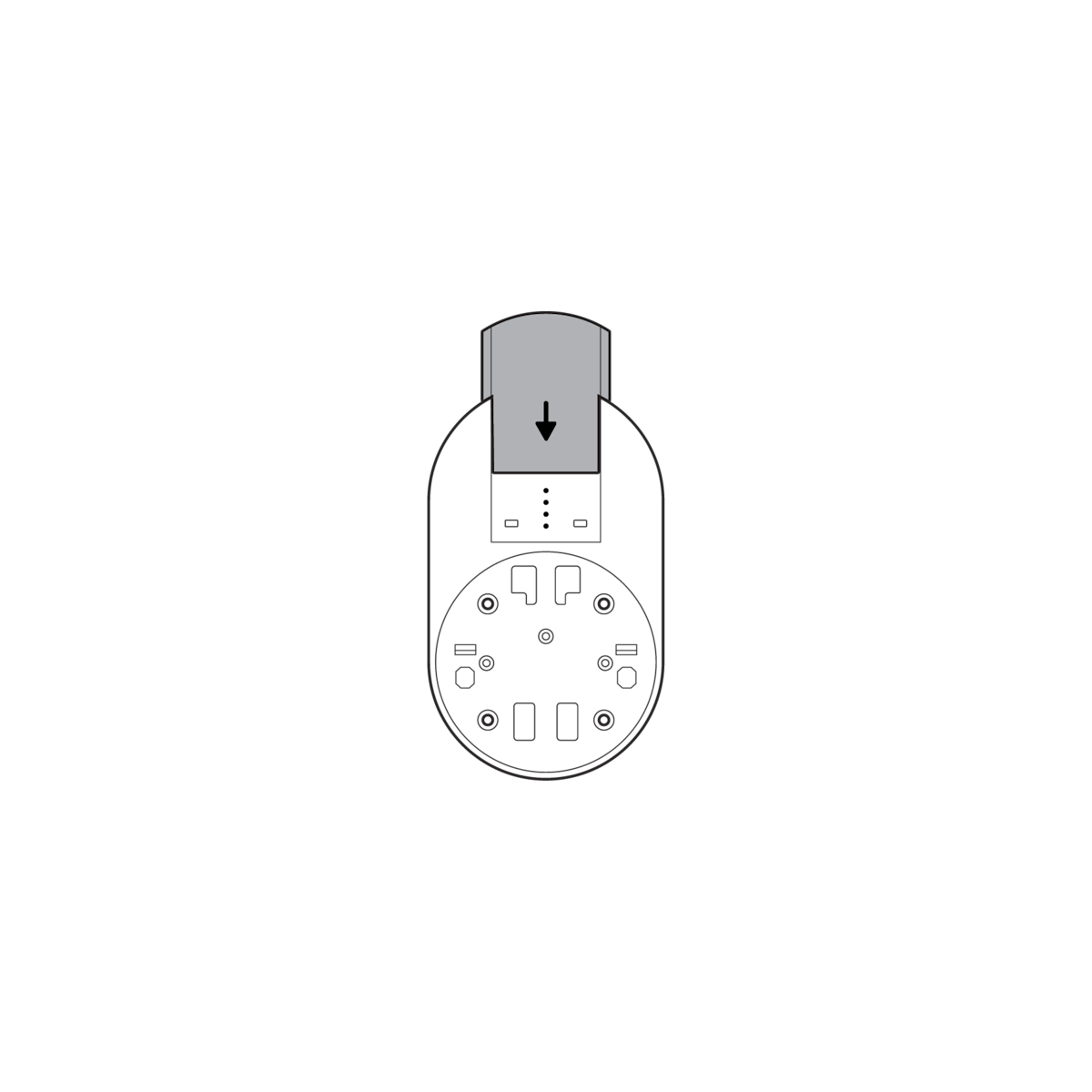

NOTA: in caso di installazione senza pannello solare, inserire la copertura del braccio di supporto del pannello solare finché non si avverte uno scatto.

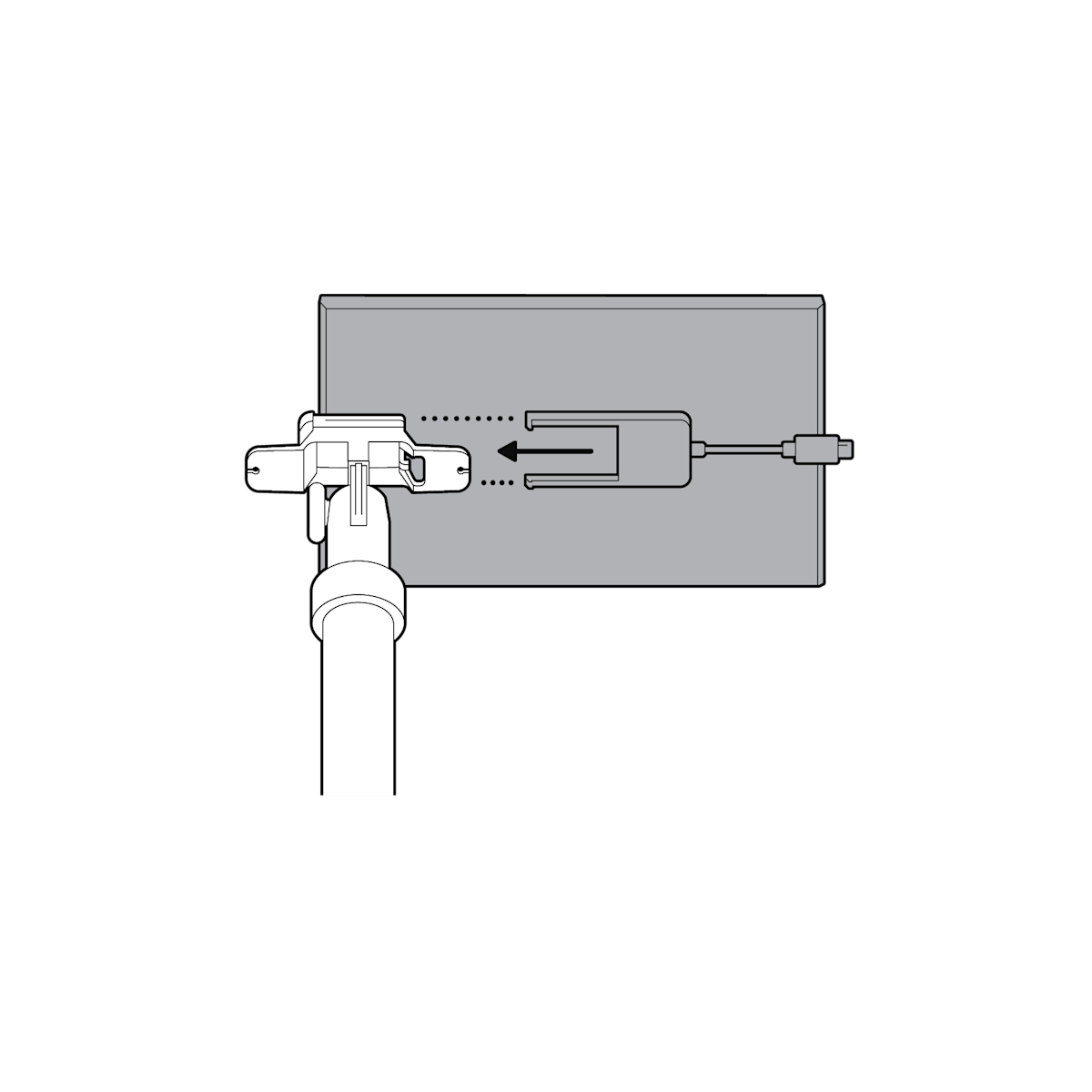

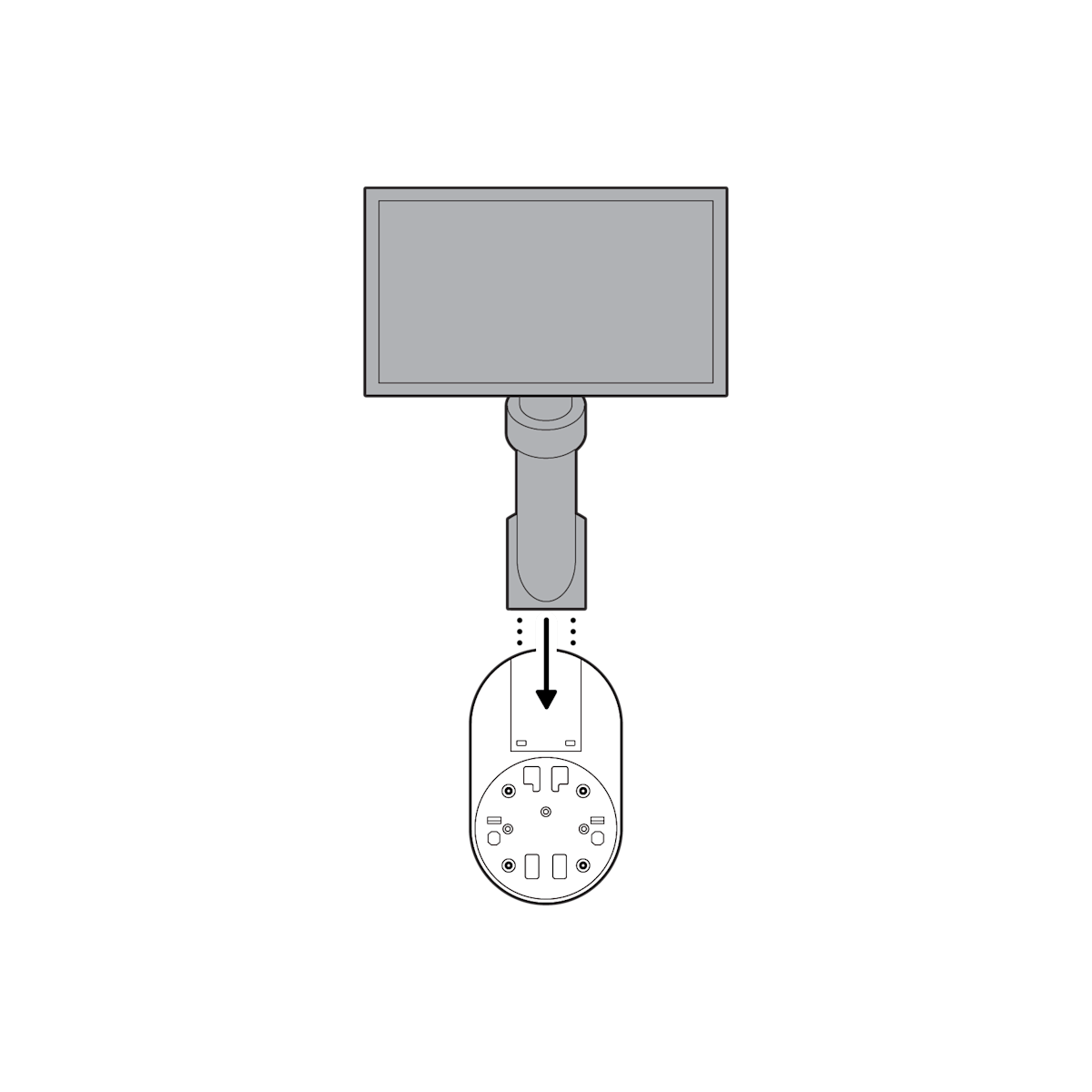

1. Fare scorrere il pannello solare sulla staffa del braccio di montaggio fino a quando non si avverte uno scatto.

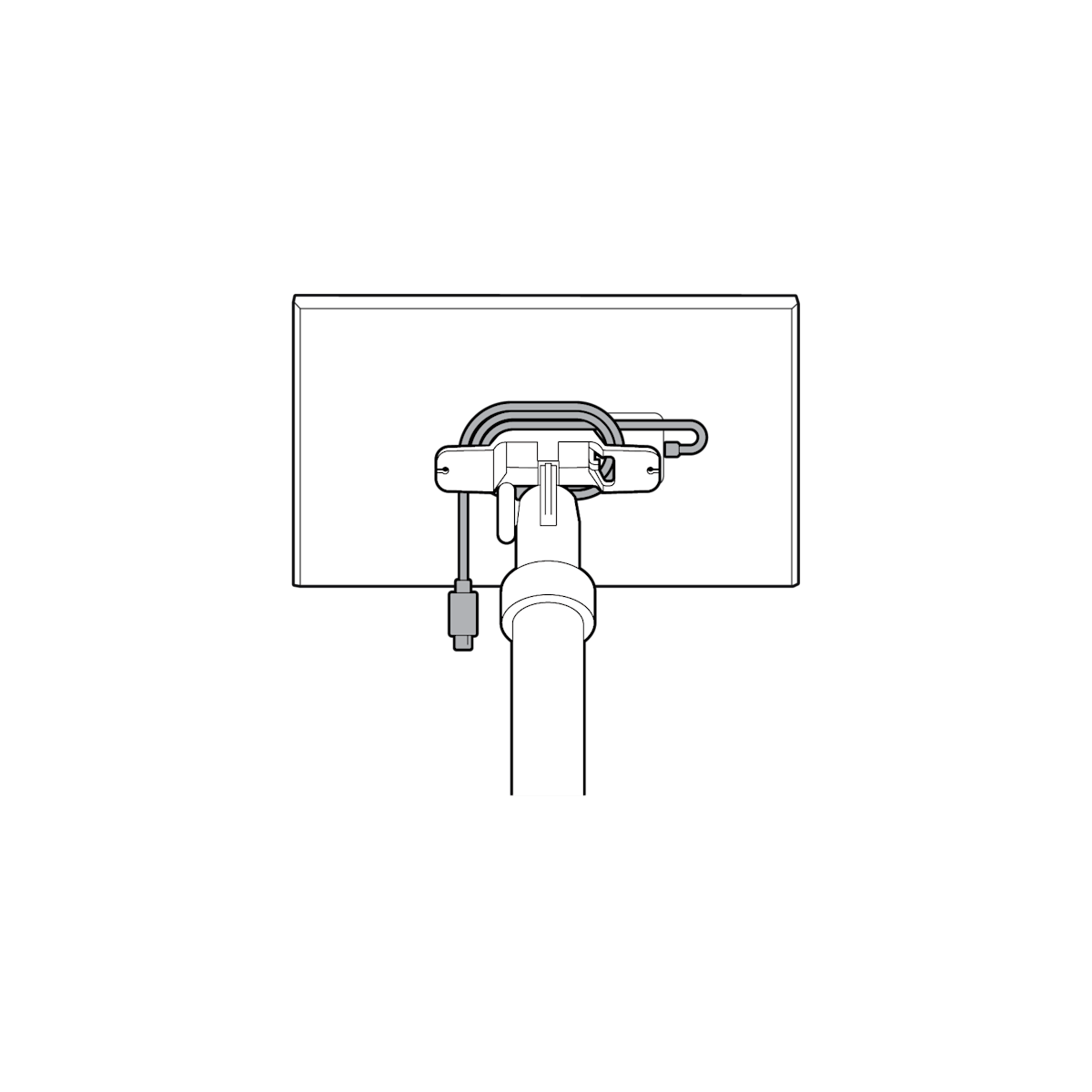

2. Avvolgere il cavo sotto il pannello solare, lasciando una lunghezza sufficiente per collegare la videocamera.

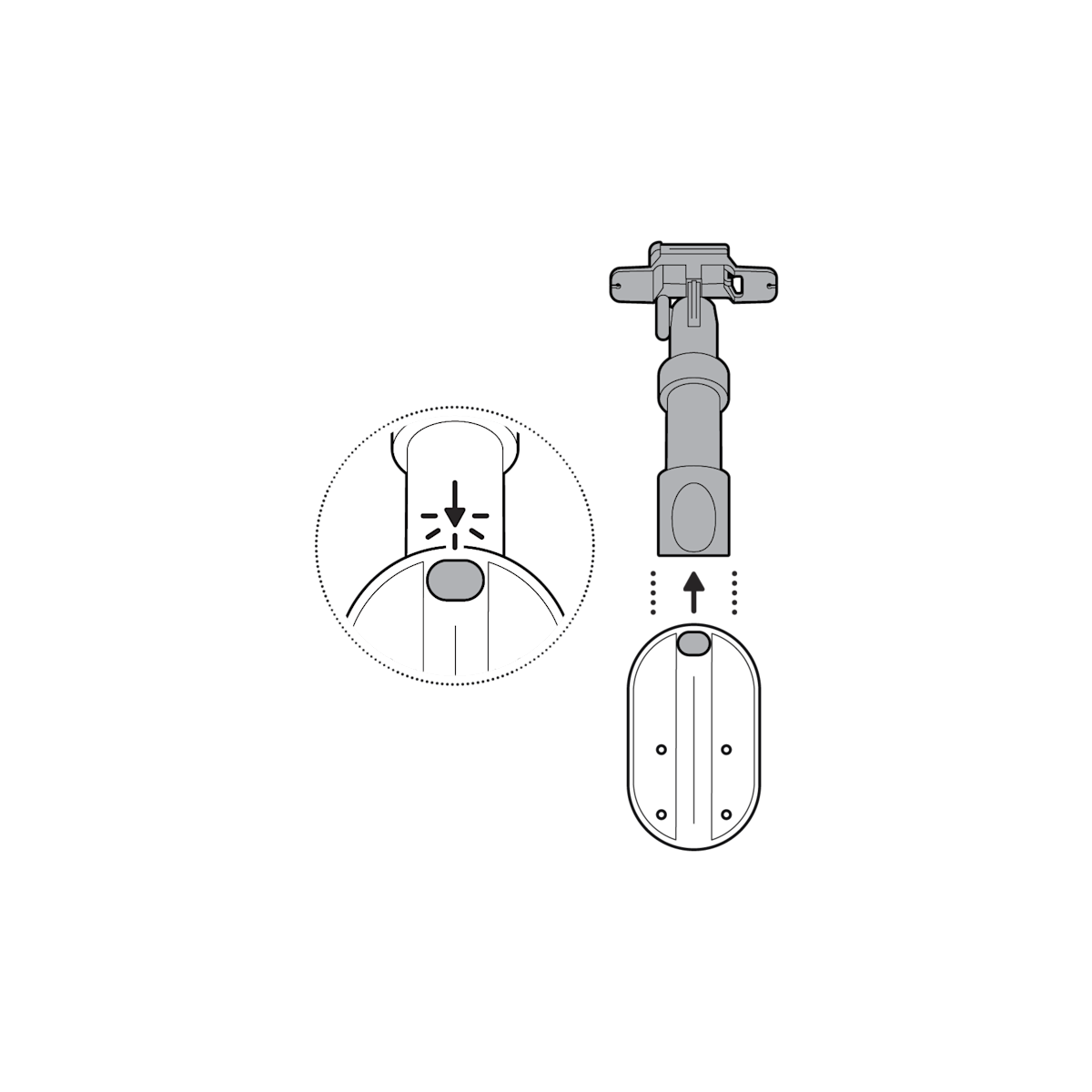

3. Fare scorrere il braccio di montaggio del pannello solare sul supporto finché non si avverte uno scatto.

Regolare il pannello solare.

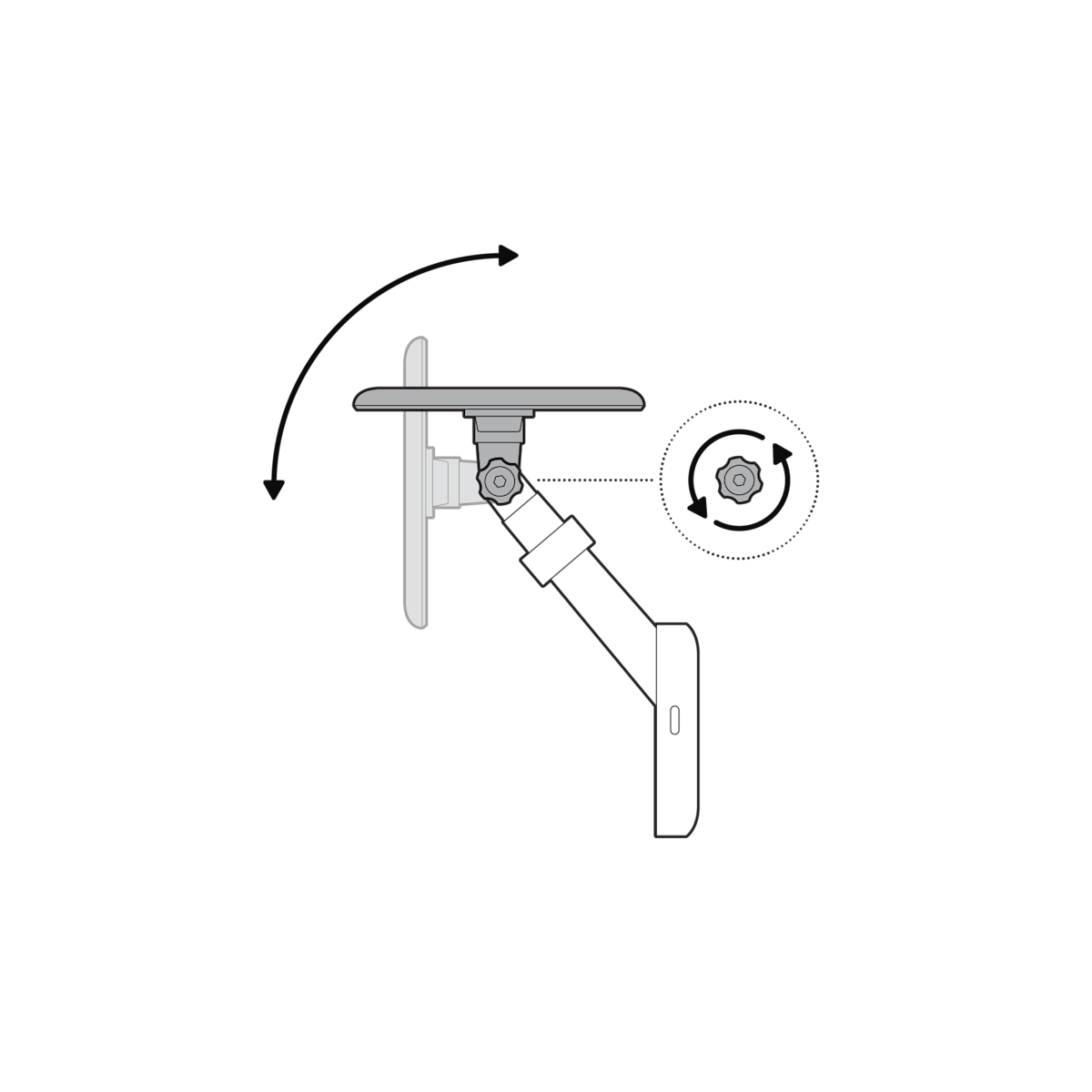

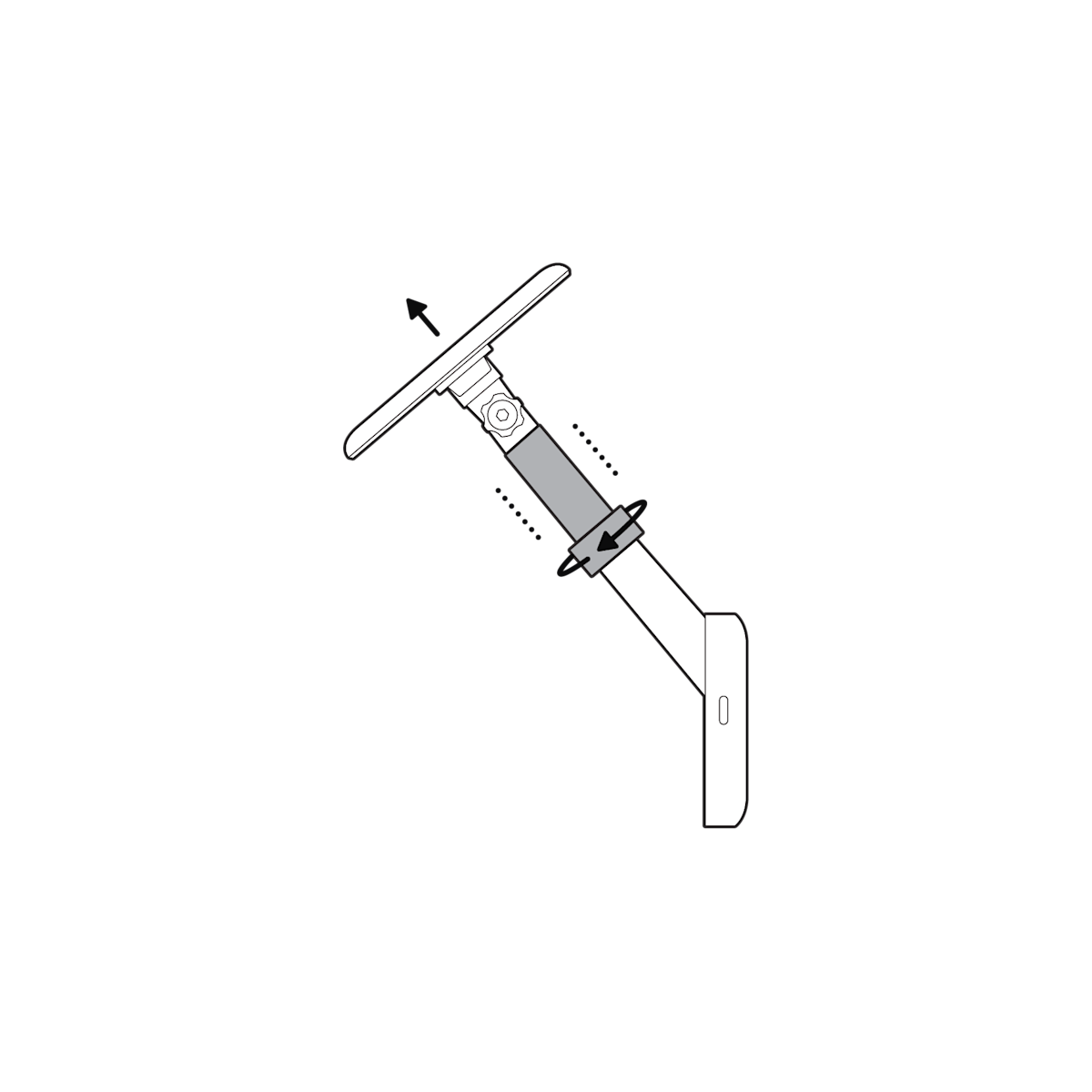

Allentare la manopola per regolare l’angolazione del pannello solare, quindi stringere per fissarlo.

Allentare l’anello per estendere il braccio di supporto, quindi stringerlo per fissarlo.

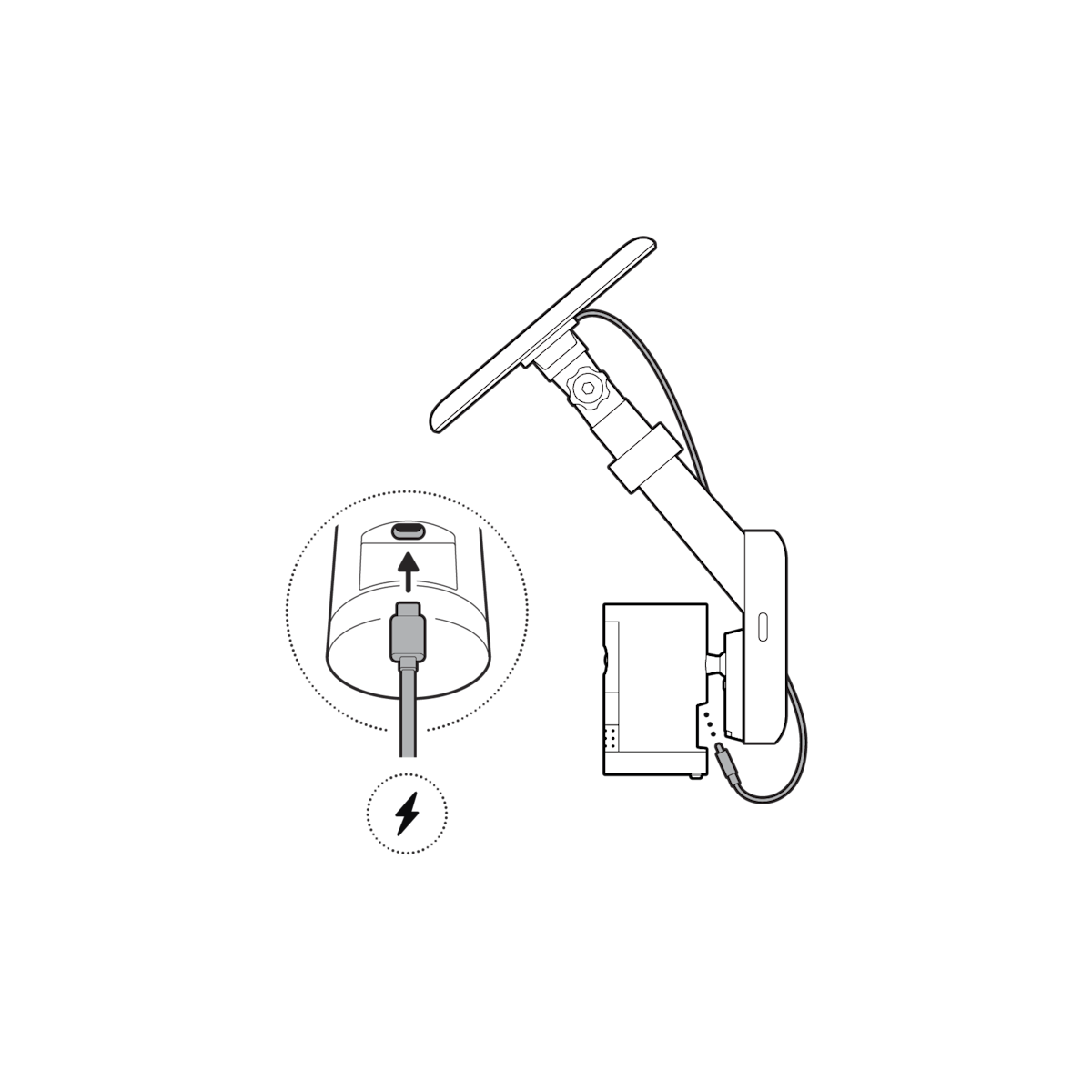

Collegare il cavo di alimentazione alla videocamera, assicurandosi che sia collegato correttamente.

Fare riferimento alla guida all’installazione del pannello solare per selezionare un adattatore per cavo e completare la configurazione.

Rimozione del pannello solare.

1. Allentare e rimuovere il supporto dal palo o dalla parete.

2. Premere il pulsante dietro il supporto per sganciare il braccio del pannello solare.

3. Tirare la linguetta sotto la staffa del braccio di montaggio per sganciare il pannello solare.
