Installazione del paletto di montaggio per pannelli solari e videocamere

Questo articolo descrive la procedura dettagliata per installare paletto di montaggio per pannelli solari e videocamere

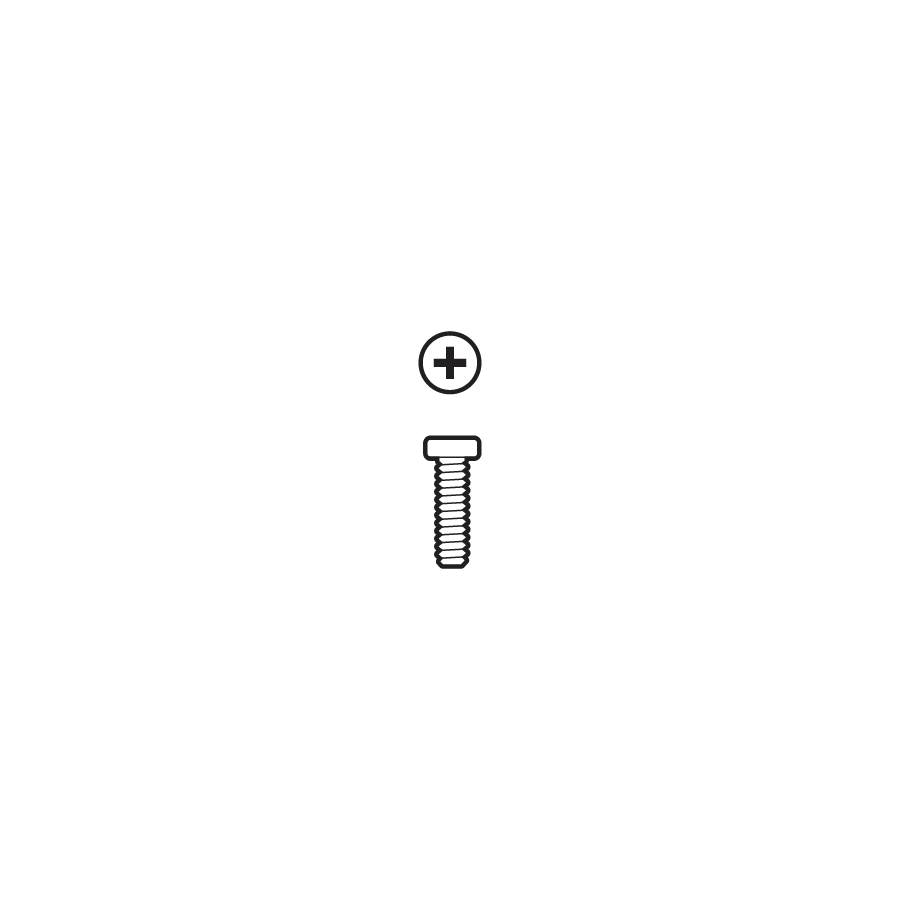

Materiali per l’installazione inclusi

Strumenti richiesti

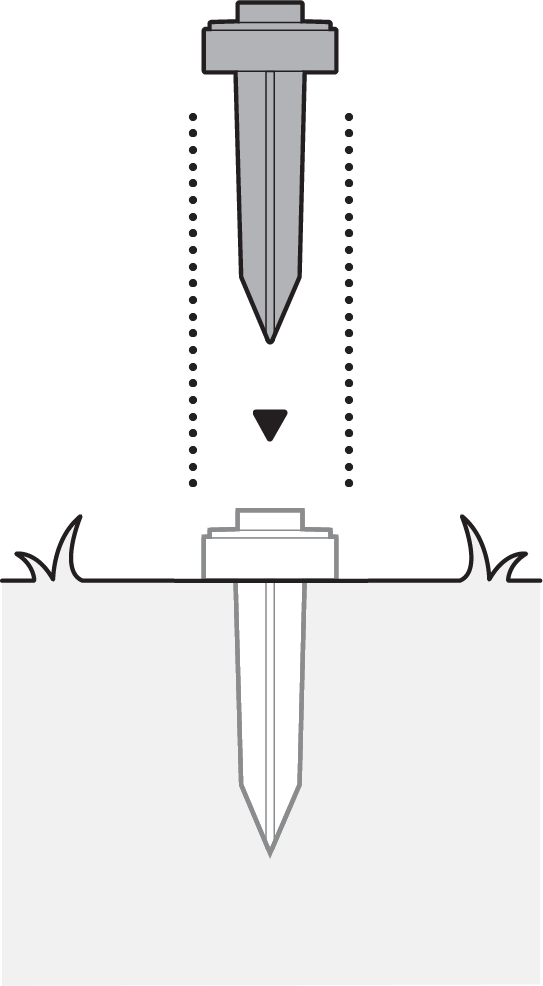

1. Inserire il picchetto principale a terra.

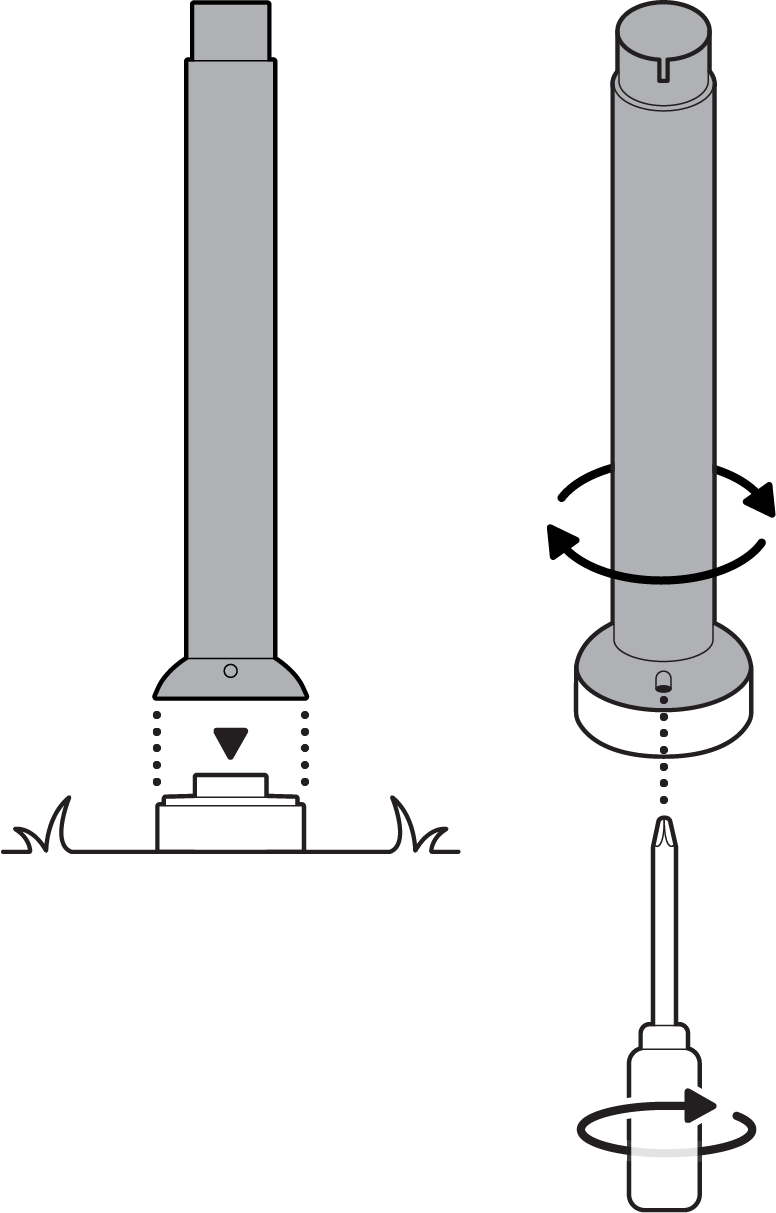

2. Ruotare l’asta di base per bloccarla e serrare con la vite.

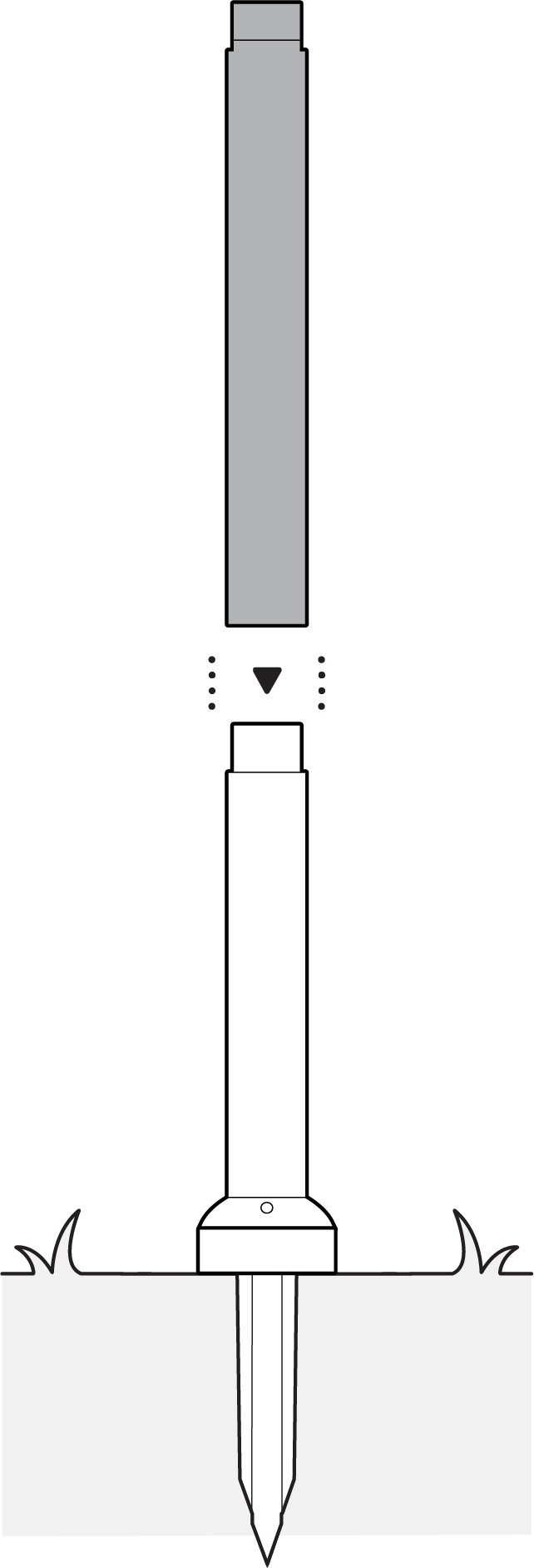

3. Collegare il palo centrale.

4. Collegare l’asta di supporto della videocamera.

Outdoor Cam Plus

1. Scollegare il supporto per videocamera.

2. Svitare le viti per staccare il supporto per videocamera dal coperchio della batteria.

3. Rimuovere il tappo in gomma sul retro della videocamera e utilizzarlo per chiudere il foro nella parte inferiore.

4. Rimuovere la piastra di adattamento del braccio per il montaggio cablato.

5. Collegare il cavo dell’alimentazione.

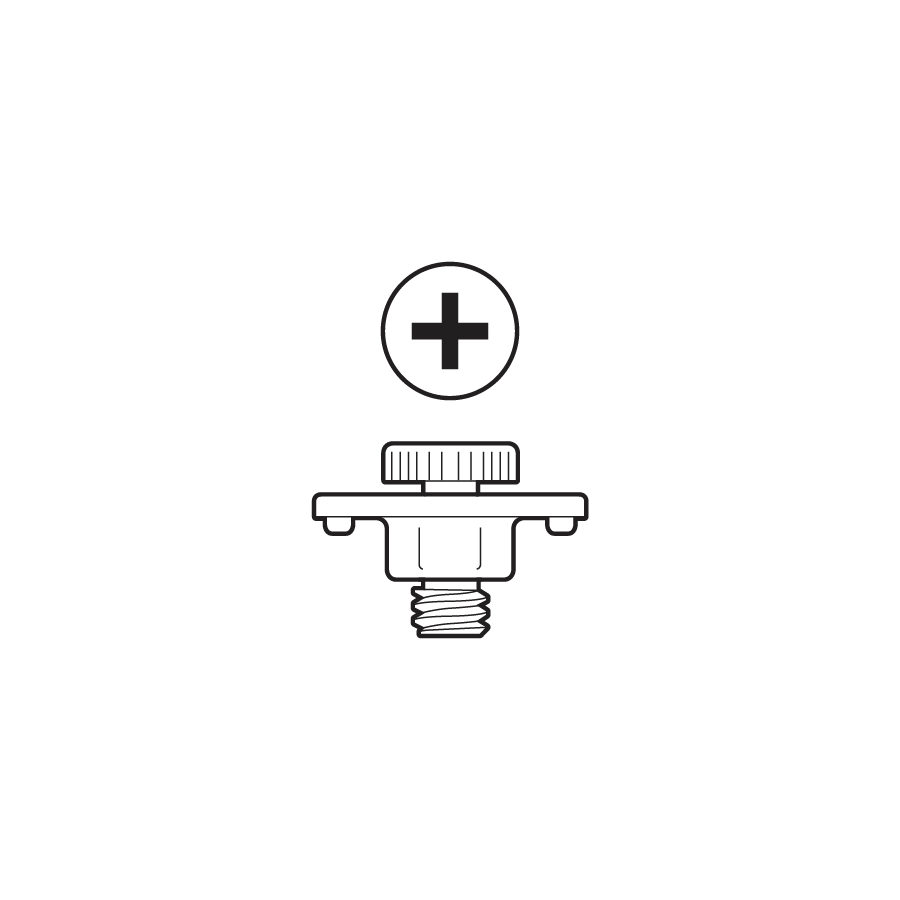

6. Utilizzando la fessura ovale superiore, fissare la videocamera con la vite manuale inclusa.

NOTA: per ottenere risultati ottimali, allineare i bordi laterali della vite manuale con le guide dentate sul retro della piastra del braccio di montaggio.

Spotlight Cam

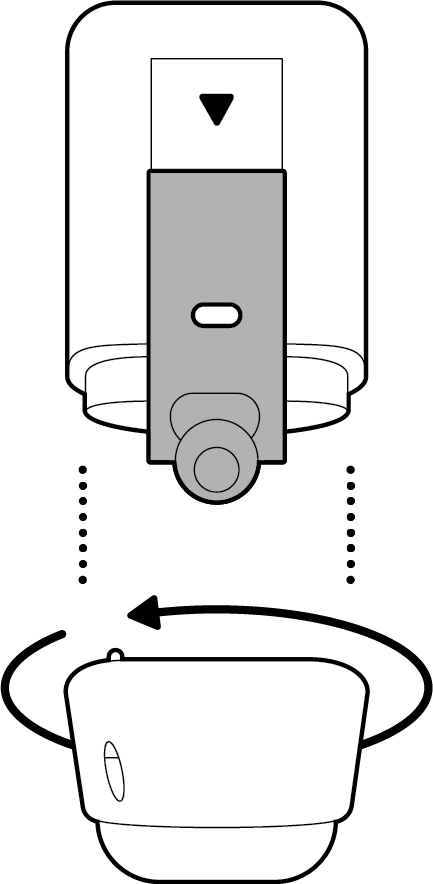

1. Rimuovere la piastra posteriore della videocamera.

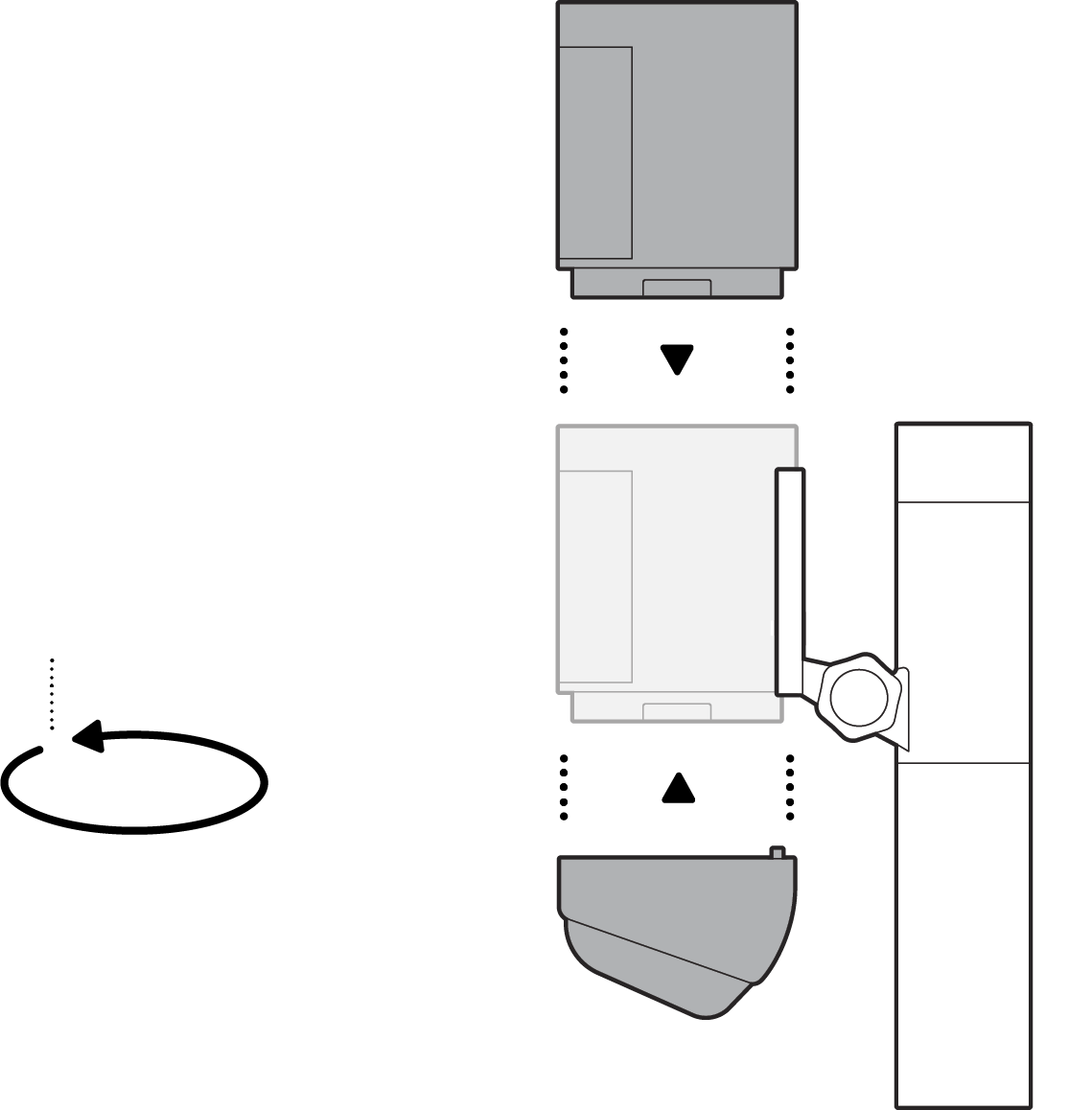

2. Far scorrere sul supporto della videocamera.

Outdoor Cam (in precedenza Stick Up Cam (3ª gen.))

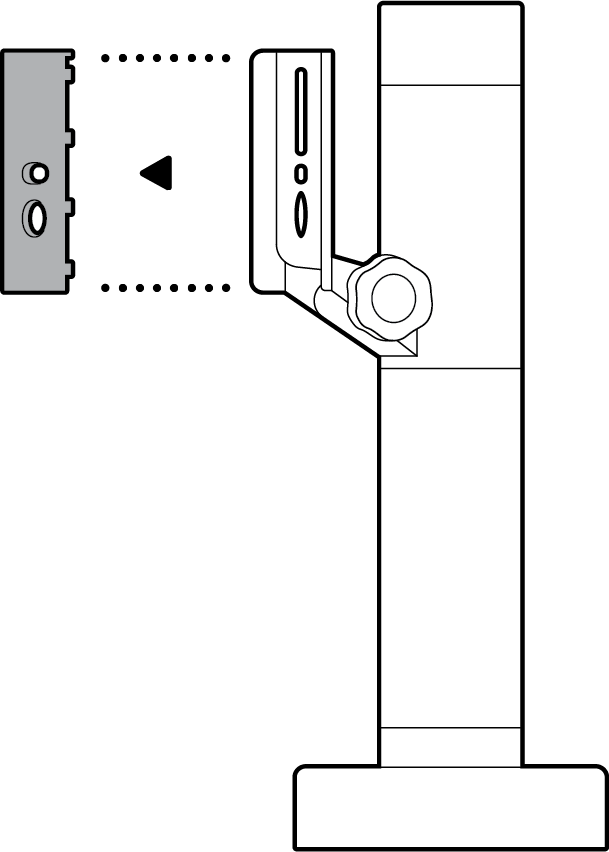

1. Rimuovere la piastra di adattamento del braccio per il montaggio cablato.

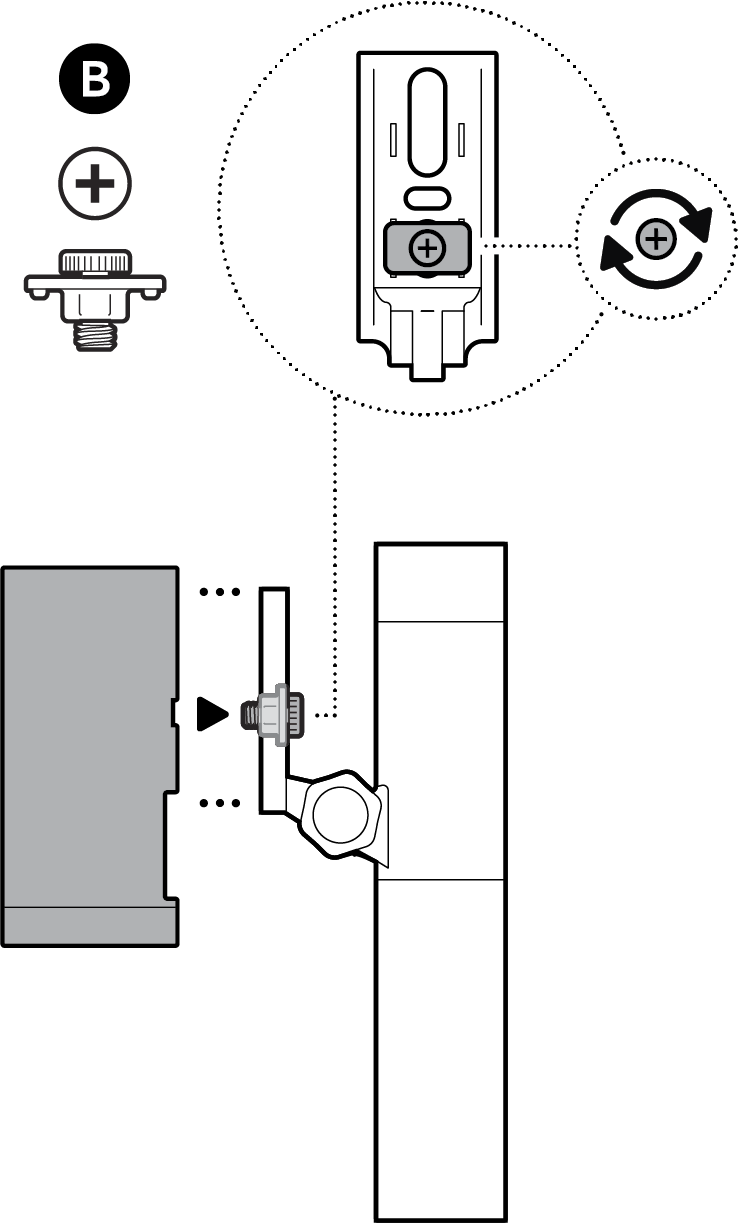

2. Utilizzando la fessura ovale inferiore, fissare la videocamera con la vite manuale inclusa.

Pannello solare

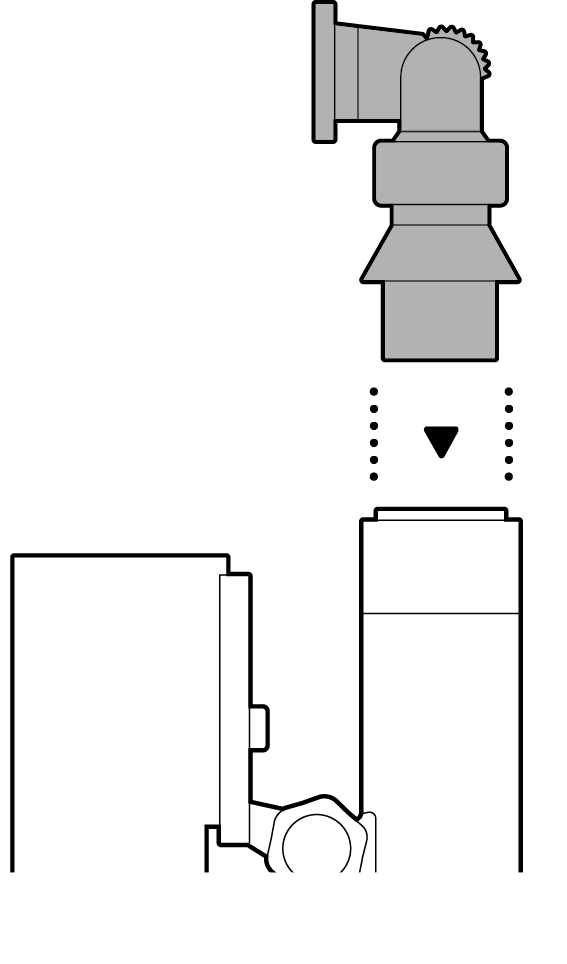

1. Collegare il supporto del pannello solare.

2. Far scorrere il pannello solare in posizione, collegarlo alla videocamera e avvolgere i cavi sotto.

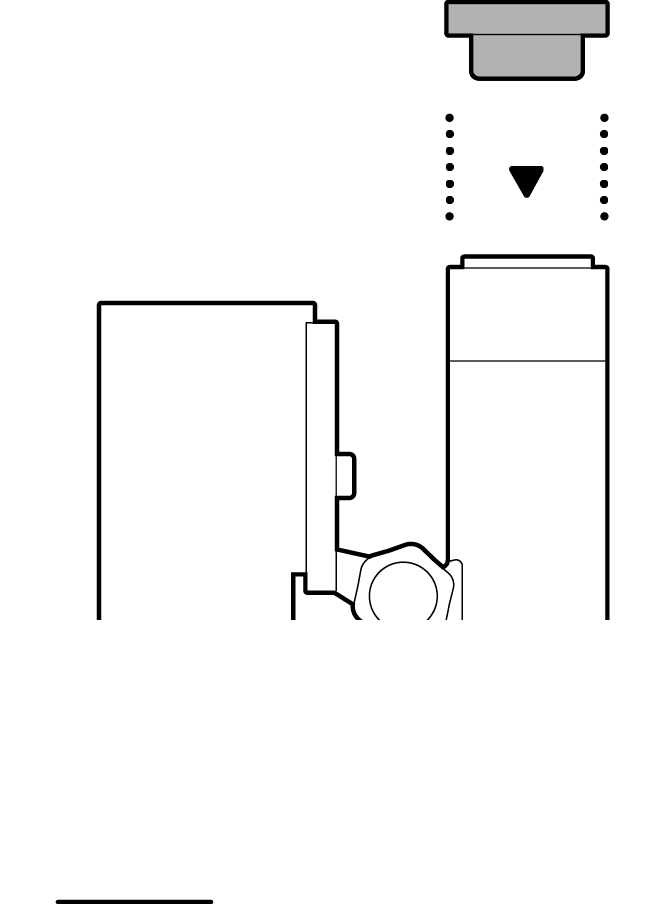

(Opzionale) Se si installa senza pannello solare, coprire con il cappuccio.

Regolazione del supporto

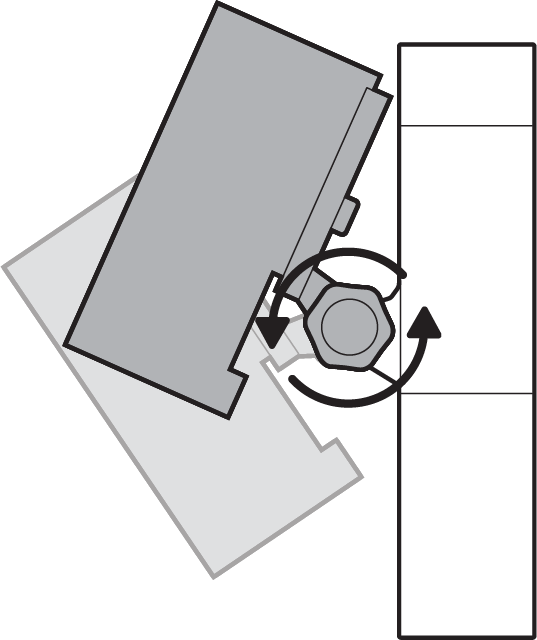

Allentare la manopola per regolare l’angolazione della videocamera, quindi stringere per fissarla.

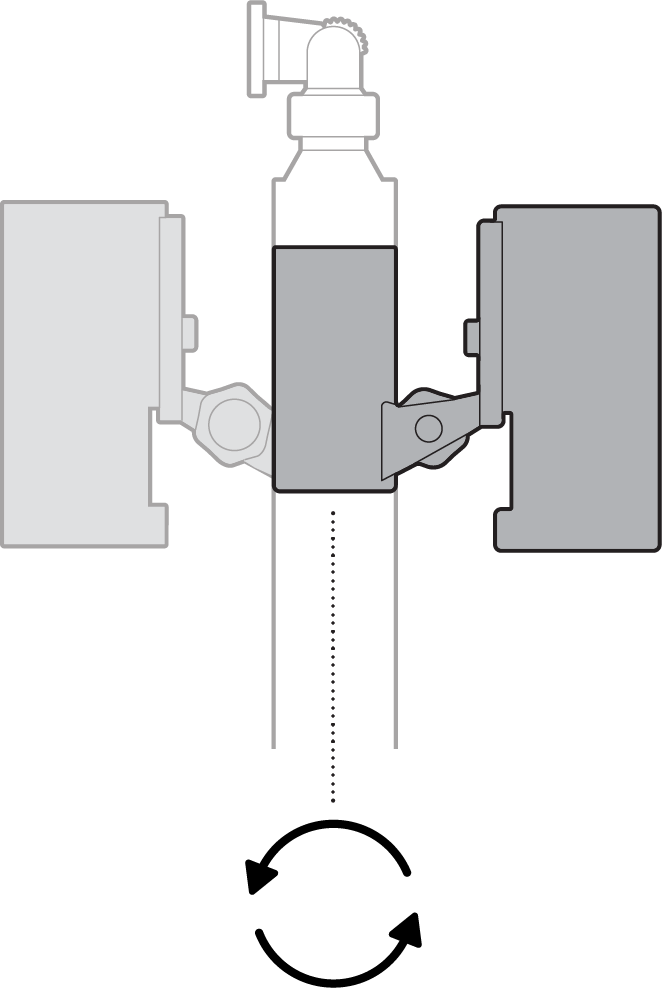

Ruotare il palo di supporto della videocamera di 360 gradi.

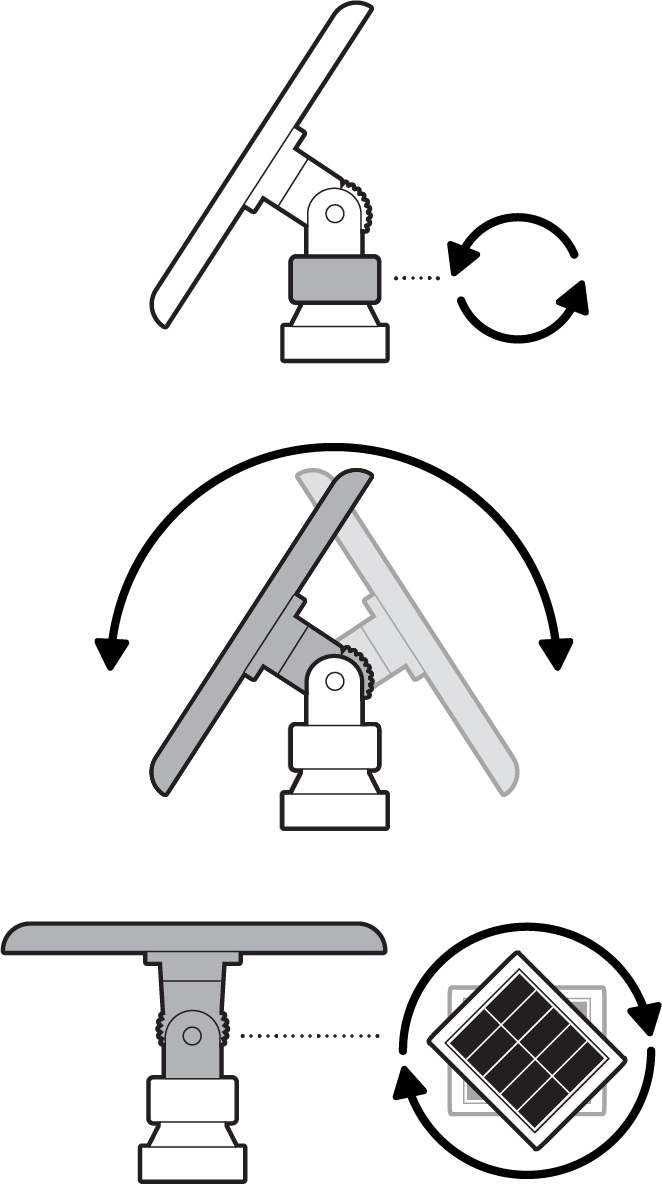

Allentare l’anello per inclinare o ruotare il supporto del pannello solare, quindi stringere per fissarlo.
