Installation de la Wired Video Doorbell Pro (3e génération) PoE

Informations de sécurité et de conformité pour Wired Video Doorbell Pro (3e génération)

Matériel inclus

Outils inclus

Outil de retrait

Tools needed

Tournevis cruciforme

Perceuse avec mèche de 6 mm (facultatif)

1. Retirez l’enveloppe de protection.

2. Téléchargez l’application Ring.

3. Scannez le code QR.

REMARQUE : avant l’installation, assurez-vous que votre commutateur d’alimentation Ethernet (PoE) compatible avec PoE+ est actif et raccordé à un câble Ethernet de catégorie 5 ou plus en fonctionnement.

4. Débranchez le câble réseau de votre commutateur PoE.

Installation au mur

1. Choisissez un emplacement pour votre sonnette à moins de 3 m de l’adaptateur PoE+ fourni et à 1,20 m du sol.

REMARQUE : pour installer votre sonnette, vous devez faire passer le câble USB-C de l’adaptateur PoE+ à travers le mur et jusqu’à votre sonnette. Retirez votre sonnette existante, le cas échéant.

2. Utilisez l’entretoise fournie comme repère pour marquer un trou pour le câble USB-C, centré en haut.

3. Percez un trou de 15 à 22 mm de diamètre.

REMARQUE : faites attention aux fils électriques et aux tuyaux lors du perçage.

4. Faites passer le câble USB-C dans le mur et à travers le trou.

5. (Facultatif) Si vous connectez votre sonnette à un carillon intérieur, faites passer le câblage de la sonnette à travers le trou.

6. (Facultatif) Si vous installez votre sonnette sans kit de cales ou sans kit d’angle, placez l’entretoise sur le câble USB-C et le câblage à l’aide des vis incluses.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

(Facultatif) Si vous utilisez un support d’angle, installez-le sur le câble USB-C à l’aide des trous inférieurs situés dans les parties supérieure et inférieure, en veillant à ce qu’il soit orienté vers la direction de vision souhaitée.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

(Facultatif) Si vous utilisez un support d’orientation, installez-le sur le câble USB-C à l’aide des vis incluses dans votre kit de cales, en veillant à ce qu’il soit orienté vers le bas.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

7. (Facultatif) Si vous installez plusieurs supports d’angle ou d’orientation, insérez des vis à travers les deux supports pour les assembler.

8. Installez le support de fixation sur votre support ou directement sur l’entretoise à l’aide des vis incluses.

9. (Facultatif) Si vous connectez votre sonnette à un carillon intérieur, préparez le câblage de la sonnette en formant un U avec le fil vers la gauche.

10. Retirez la façade en insérant l’outil de retrait dans la fente située sous votre sonnette.

11. Connectez le câble USB-C et le câblage de la sonnette à l’arrière de votre sonnette.

REMARQUE : si vous connectez votre sonnette à un carillon intérieur, branchez d’abord le câblage de la sonnette.

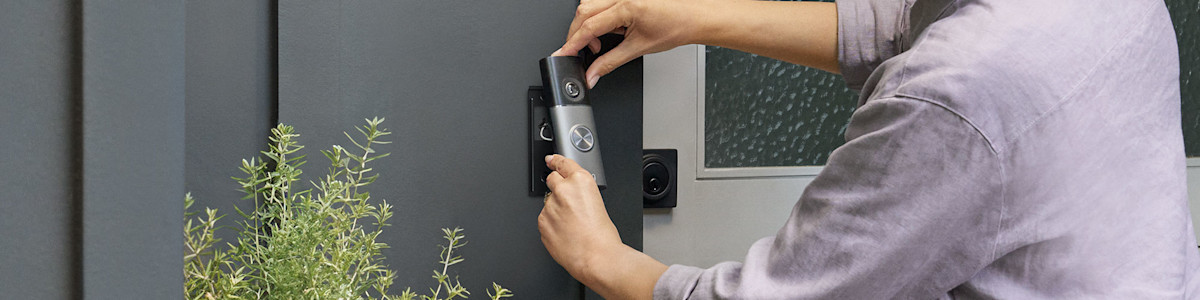

12. Fixez votre sonnette en l’accrochant au support et en appuyant vers le bas.

13. Serrez la vis de sécurité.

14. Remettez la façade en place.

Installation de l’adaptateur

POUR UNE UTILISATION EN INTÉRIEUR UNIQUEMENT

1. Installez l’adaptateur sur le mur à l’aide des vis fournies.

AVERTISSEMENT : l’adaptateur PoE+ est destiné à une utilisation en intérieur uniquement. N’installez pas l’adaptateur dans un endroit où il pourrait être exposé à l’eau ou à l’humidité.

Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans un mur en stuc, en brique ou en béton, puis insérez les chevilles.

2. Branchez le câble Ethernet à l’adaptateur.

3. Branchez le câble USB-C fourni à l’adaptateur jusqu’à ce que la ligne témoin disparaisse.

4. Branchez le câble réseau à votre commutateur PoE.

5. Pressez le bouton de votre sonnette pour vérifier que tout fonctionne correctement.
