Installation de votre Outdoor Cam Plus Battery

Informations relatives à la sécurité et à la conformité pour Outdoor Cam Plus.

Cet article décrit le processus d'installation étape par étape de votre caméra Ring Outdoor Cam Plus Battery.

L'Outdoor Cam Plus possède une plaque de montage plus grande que celles des anciennes caméras extérieures ou des Stick Up Cam. Il n'est pas possible d'utiliser les plaques de montage d'autres caméras lors de l'installation de l'Outdoor Cam Plus.

Matériel inclus

Outils nécessaires

Tournevis cruciforme

Perceuse avec mèche de 6 mm (facultatif)

1. Retirez l’enveloppe de protection.

2. Tournez le cache de la batterie dans le sens inverse des aiguilles d’une montre pour retirer la batterie, puis, jetez son isolant orange.

3. Rechargez entièrement la batterie.

4. Insérez la batterie et tournez-la pour verrouiller le cache.

5. Téléchargez l’application Ring.

6. Scannez le code QR présent sur votre appareil.

7. Choisissez un emplacement.

Installation à plat

1. Placez votre caméra sur une surface plane.

REMARQUE : pour un angle vers le bas, orientez le côté le plus long de la base vers l’avant et inclinez votre caméra vers le bas en conséquence.

2. Serrer la vis de sécurité sur le cache de la batterie.

Installation au mur

1. Retirez la plaque de montage en la faisant glisser dans le sens opposé à la flèche UP.

2. Utilisez la plaque de montage comme guide pour marquer l’emplacement des trous de vis sur le mur.

3. Installez la plaque de montage avec la flèche UP orientée vers le haut.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

4. Décrochez le support de la caméra.

5. Dévissez le support de la caméra pour le détacher du cache de la batterie.

6. Retirez le capuchon en caoutchouc à l’arrière de votre caméra et utilisez-le pour couvrir la partie inférieure.

7. Fixez le support de la caméra à l’arrière de l’appareil à l’aide de sa vis.

8. Accrochez le support de la caméra et fixez votre caméra à la plaque de montage en la faisant glisser jusqu’à ce que vous entendiez un clic.

9. Décrochez le support de caméra et serrez la vis de sécurité.

10. Serrez la vis de sécurité sur le cache de la batterie.

(Facultatif) Ajustez la position de votre caméra, puis retirez le capuchon en caoutchouc à la base du support de caméra et serrez la vis pour la fixer. Remettez le capuchon en caoutchouc en place.

11. Ajustez l’angle de votre caméra, puis serrez la vis sur le bras de support de caméra pour la fixer.

Installation au plafond

1. Retirez la plaque de montage en la faisant glisser dans le sens opposé à la flèche UP.

2. Utilisez la plaque de montage comme guide pour marquer les trous de vis au plafond.

REMARQUE : pour de meilleurs résultats, évitez les endroits où des objets proches peuvent interférer avec le champ de vision de votre caméra.

3. Installez la plaque de montage avec la flèche UP pointant à l’opposé de la direction de vision souhaitée.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

4. Décrochez le support de la caméra.

5. Dévissez le support de la caméra pour le détacher du cache de la batterie.

6. Retirez le capuchon en caoutchouc à l’arrière de votre caméra et utilisez-le pour couvrir la partie inférieure.

7. Fixez le support de la caméra à l’arrière de l’appareil à l’aide de sa vis.

8. Fixez la caméra à la plaque de montage en la faisant glisserjusqu’à ce que vous entendiez un clic.

REMARQUE : votre caméra doit être en position verticale.

9. Serrez la vis de sécurité sur le support de caméra.

10. Serrez la vis de sécurité sur le cache de la batterie.

(Facultatif ) Ajustez la position de votre caméra, puis retirez le capuchon en caoutchouc à la base du support de caméra et serrez la vis pour la fixer. Remettez le capuchon en caoutchouc en place.

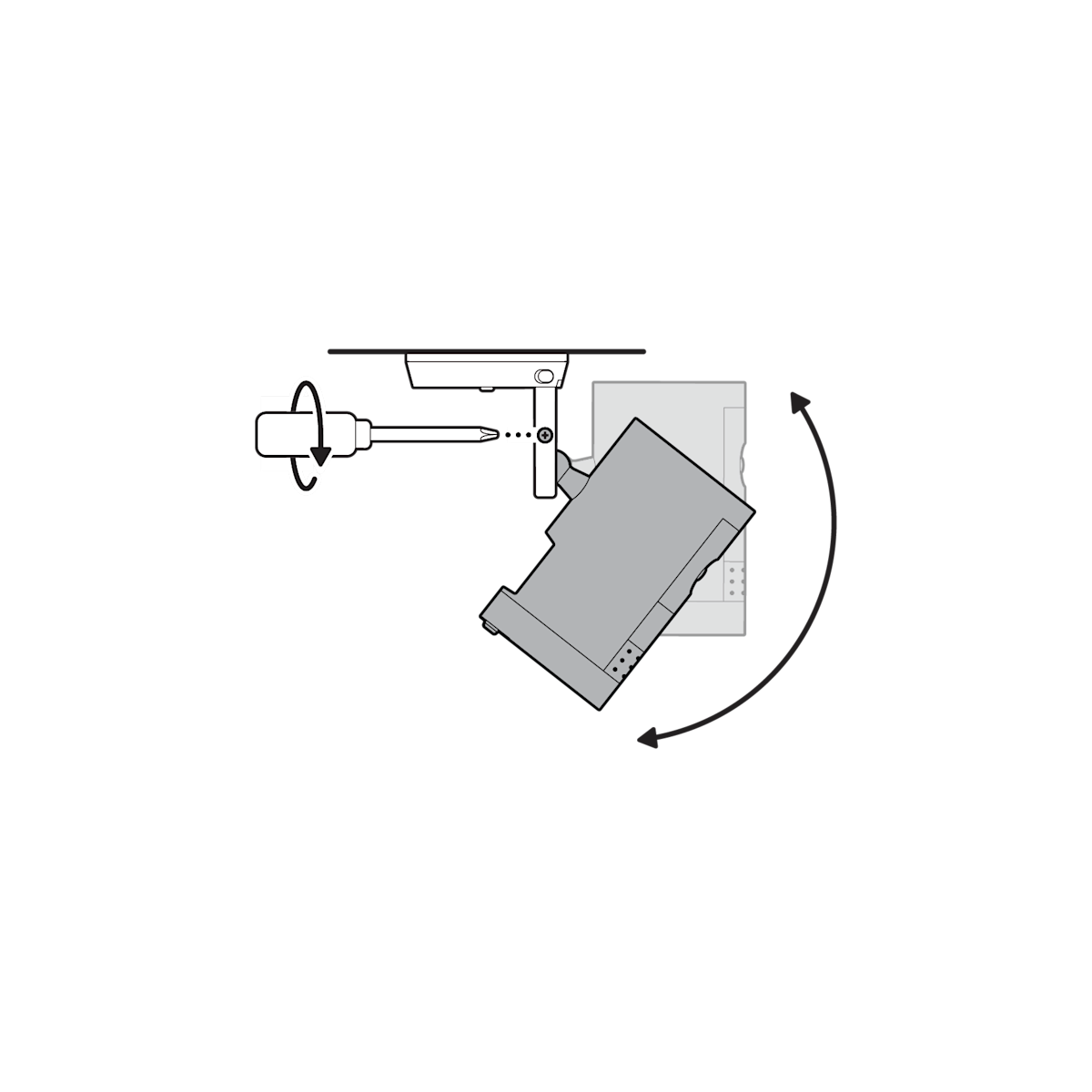

11. Ajustez l’angle de votre caméra, puis serrez la vis sur le bras de support de caméra pour la fixer.
