Installation de l'adaptateur PoE+ avec support de montage

Installez votre adaptateur PoE+ avec support de montage en suivant ces instructions détaillées.

Matériel inclus

Outils nécessaires

Perceuse

Tournevis cruciforme

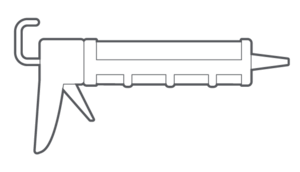

Pistolet à calfeutrer

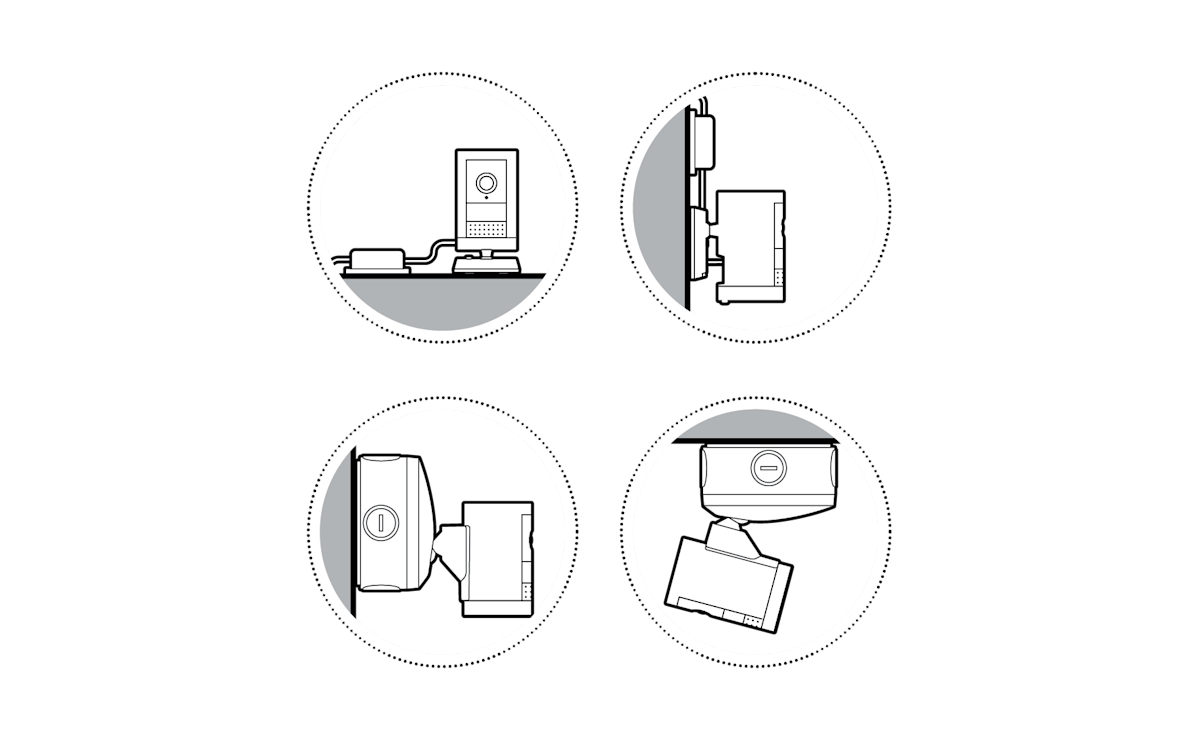

1. Choisissez un emplacement.

REMARQUE : avant l’installation, assurez-vous que votre commutateur d’alimentation Ethernet (PoE) compatible avec PoE+ est actif et raccordé à un câble Ethernet de catégorie 5 en fonctionnement.

Installation de la boîte de dérivation

1. Utilisez une pièce de monnaie pour dévisser un capuchon sur le côté ou à l’arrière de la boîte de dérivation.

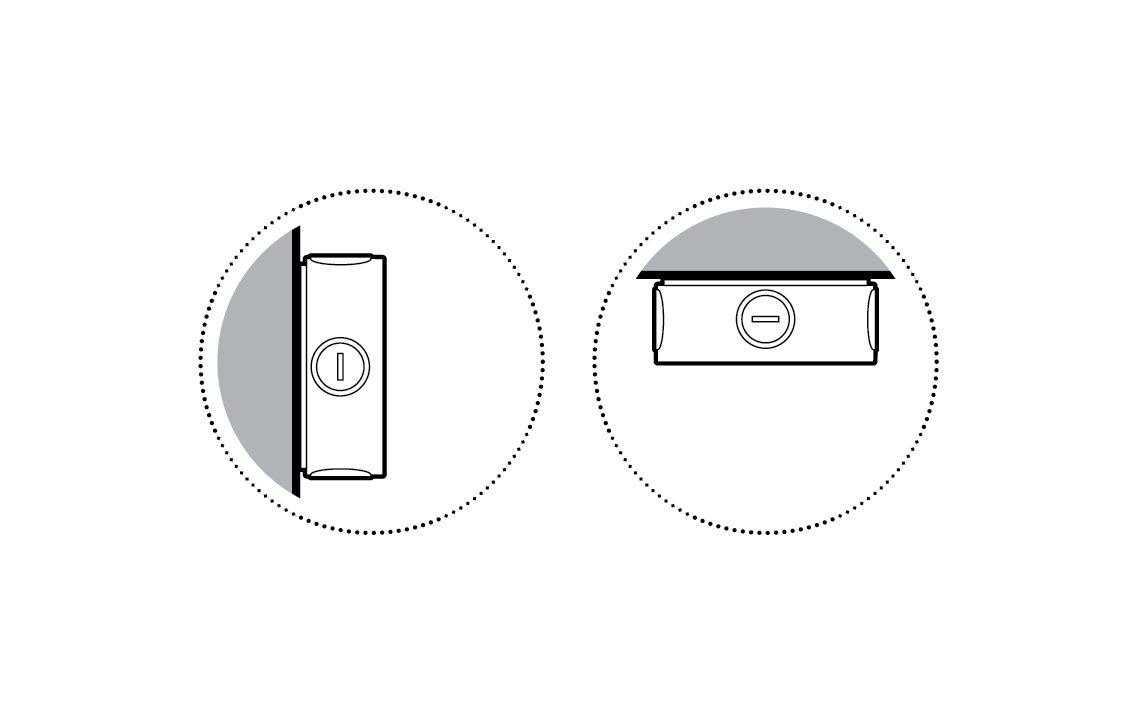

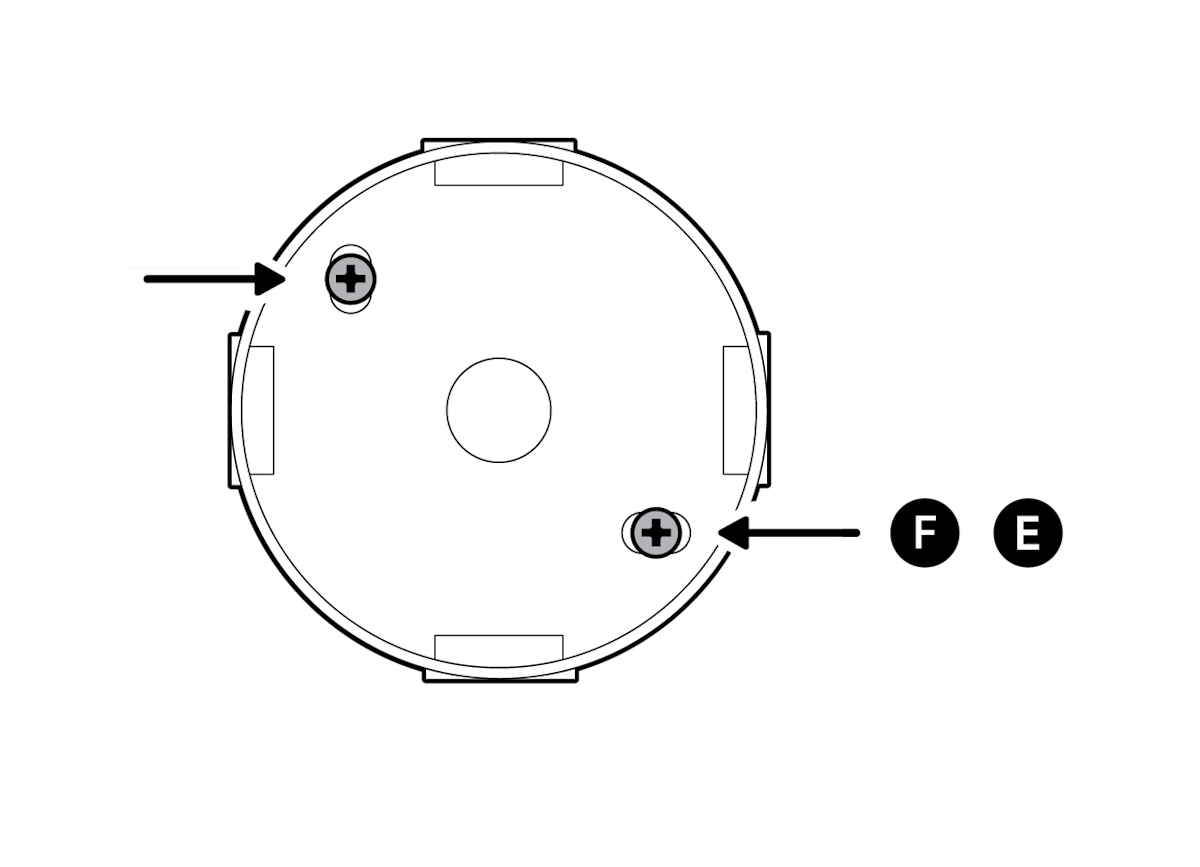

2. Installez la boîte de dérivation incluse sur le mur ou au plafond à l’aide des vis fournies.

Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

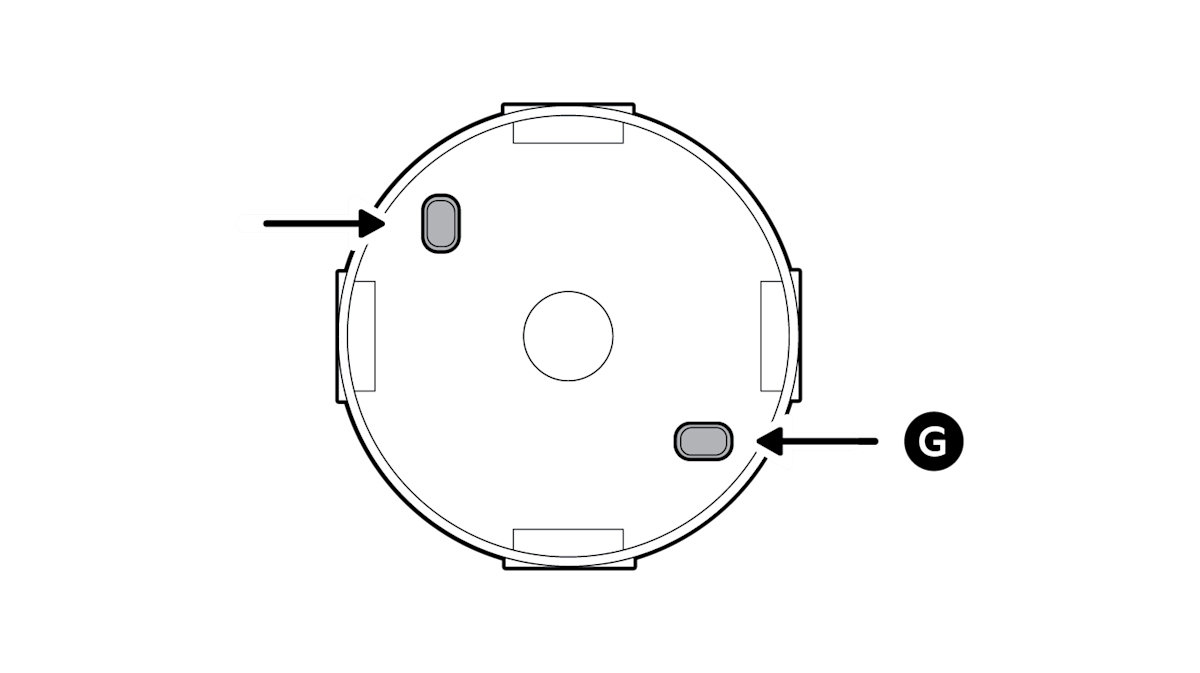

3. Couvrez les trous de vis avec les bouchons fournis.

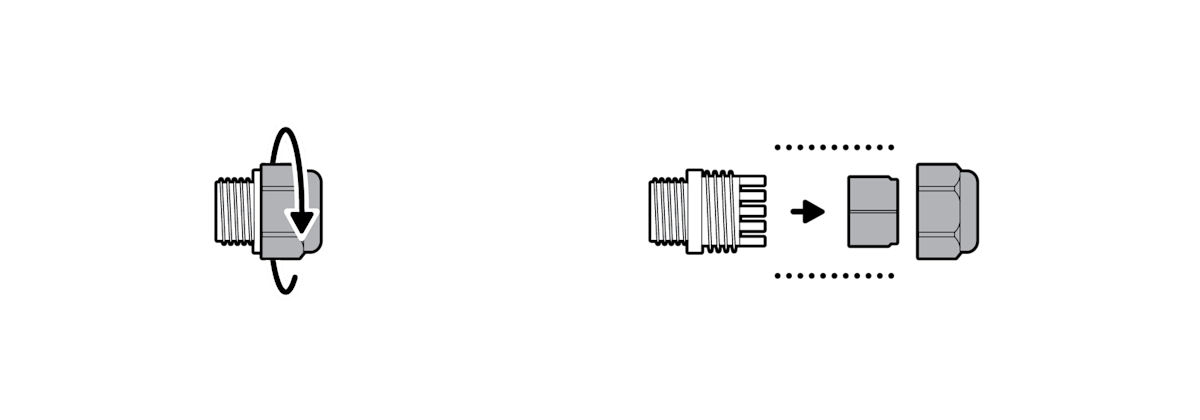

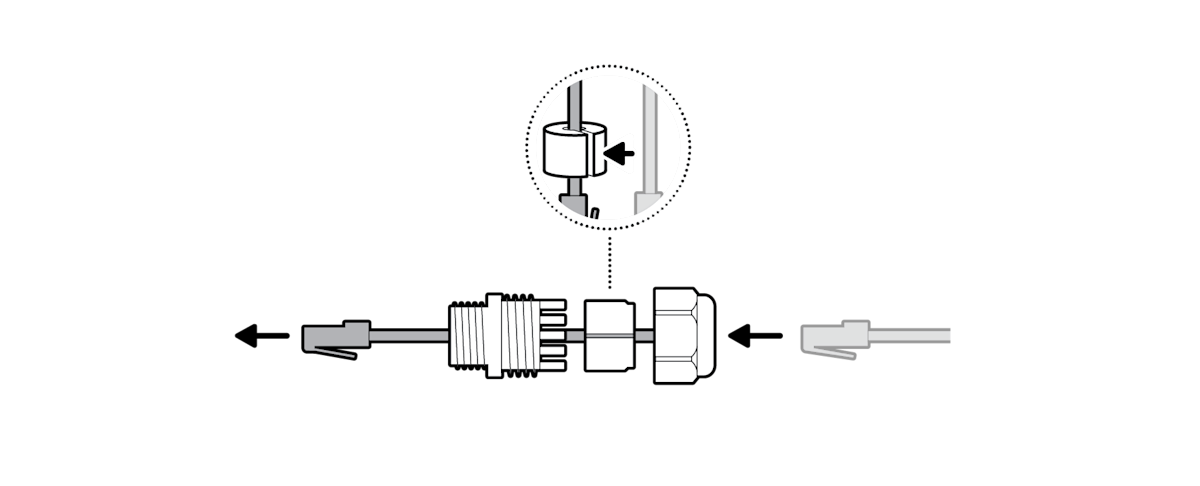

4. Démontez le presse-étoupe en dévissant le capuchon de l’unité.

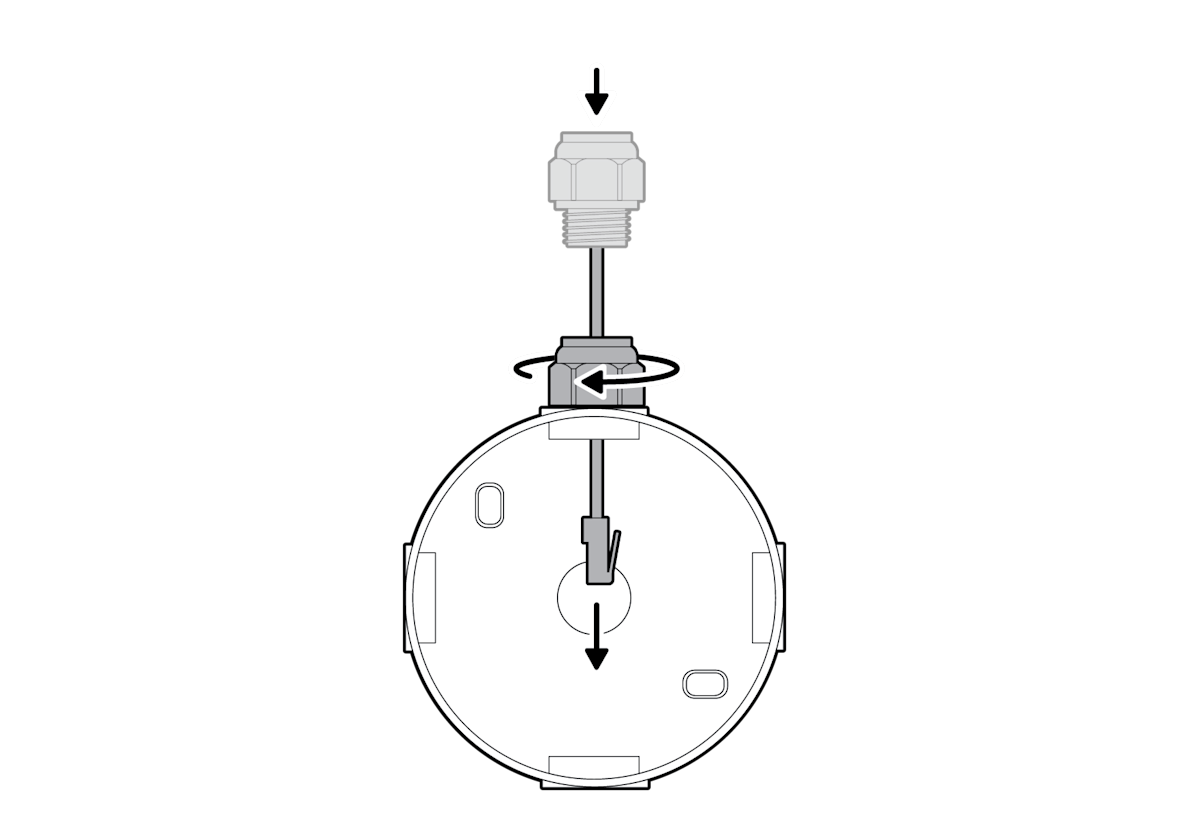

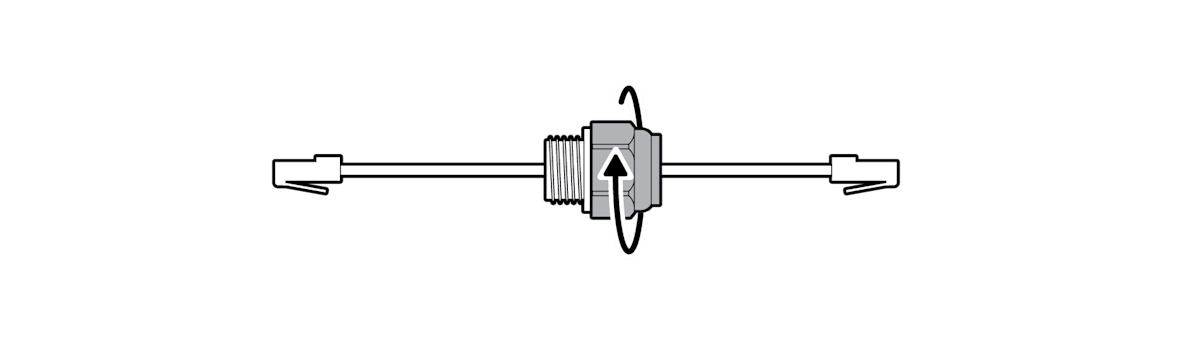

5. Faites passer le câble Ethernet dans le presse-étoupe, en enroulant le joint torique autour du câble, et serrez-le jusqu’à ce qu’il soit bien étanche.

REMARQUE : si le câble Ethernet passe par le trou central, il n’est pas nécessaire de fixer le presse-étoupe.

6. Insérez le câble Ethernet dans l’ouverture, en veillant à ce que le presse-étoupe soit bien ajusté.

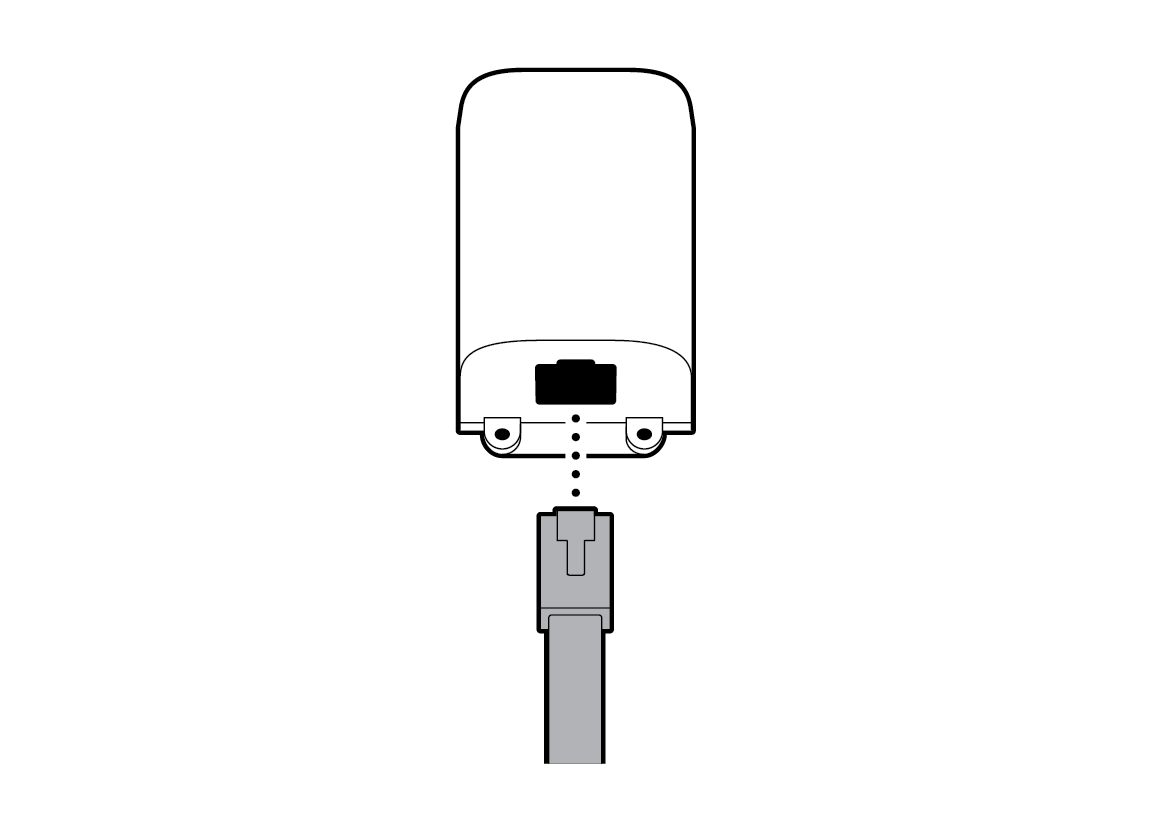

7. Branchez le câble Ethernet à l’adaptateur.

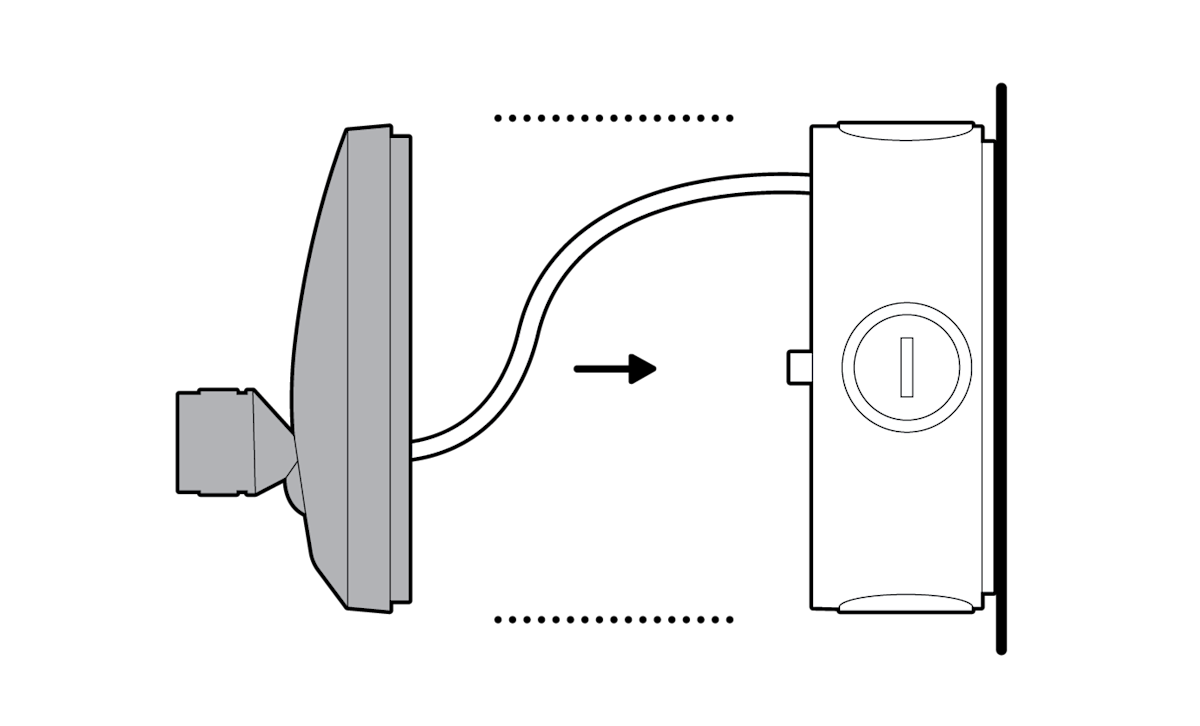

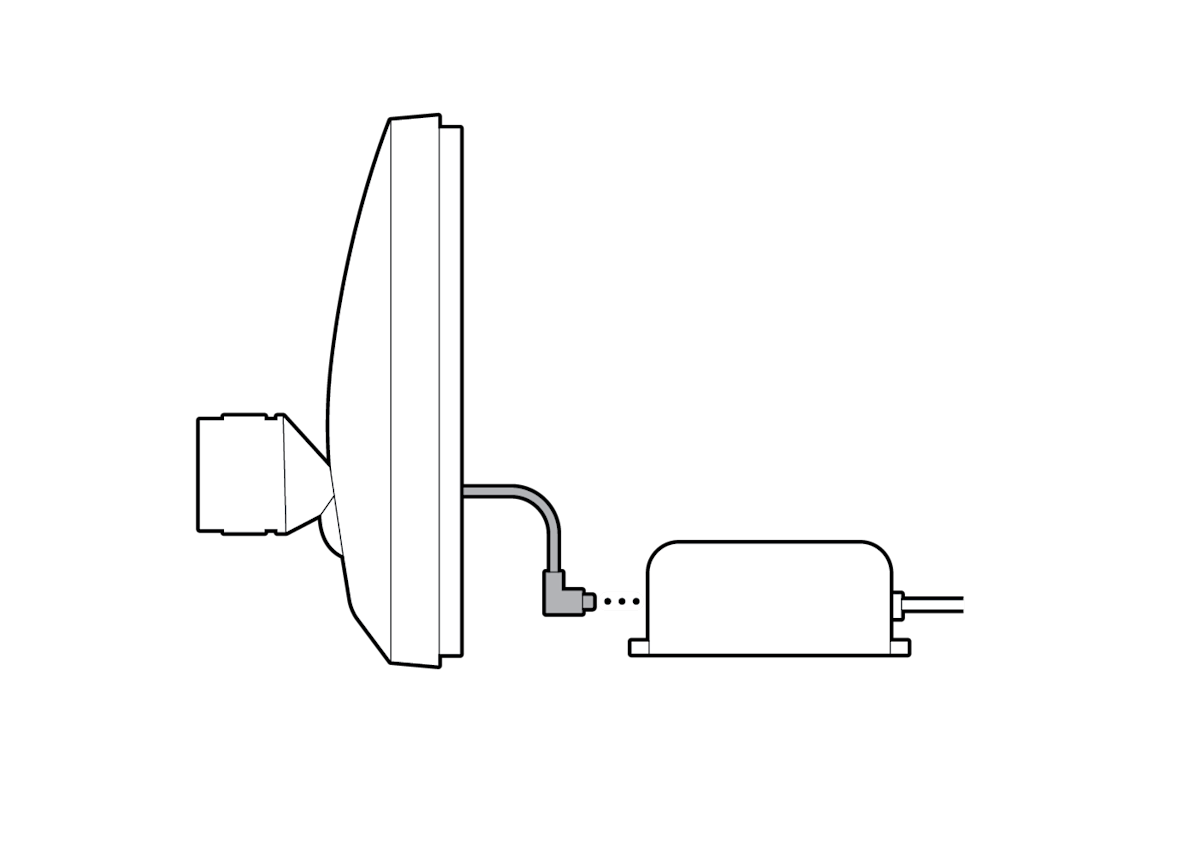

8. Branchez le câble USB-C dans le support du cache de la boîte de dérivation à l’adaptateur, en veillant à ce qu’il soit complètement inséré.

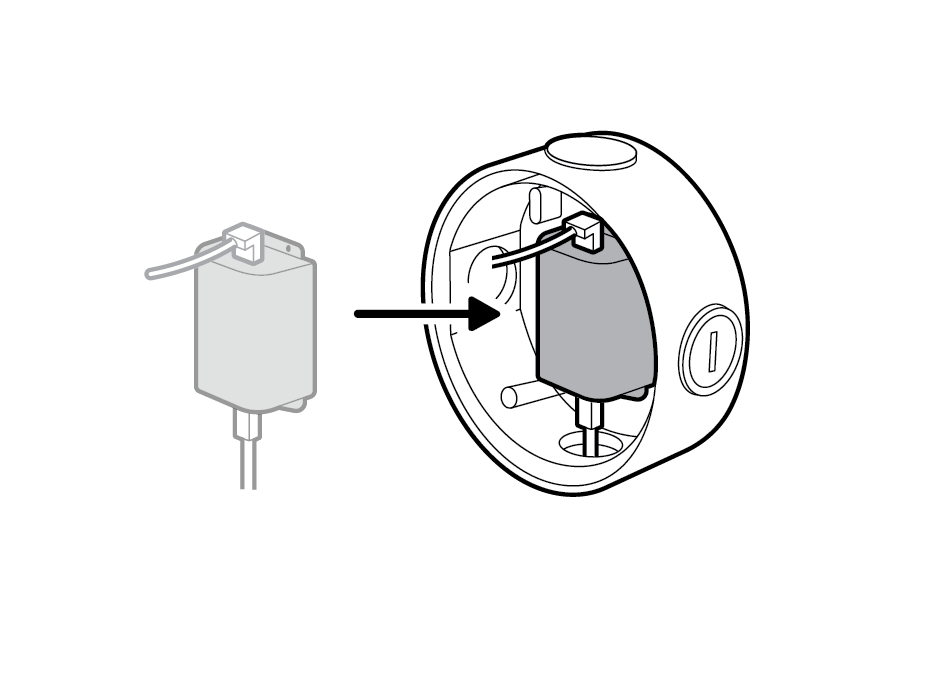

9. Insérez l’adaptateur au centre de la boîte de dérivation.

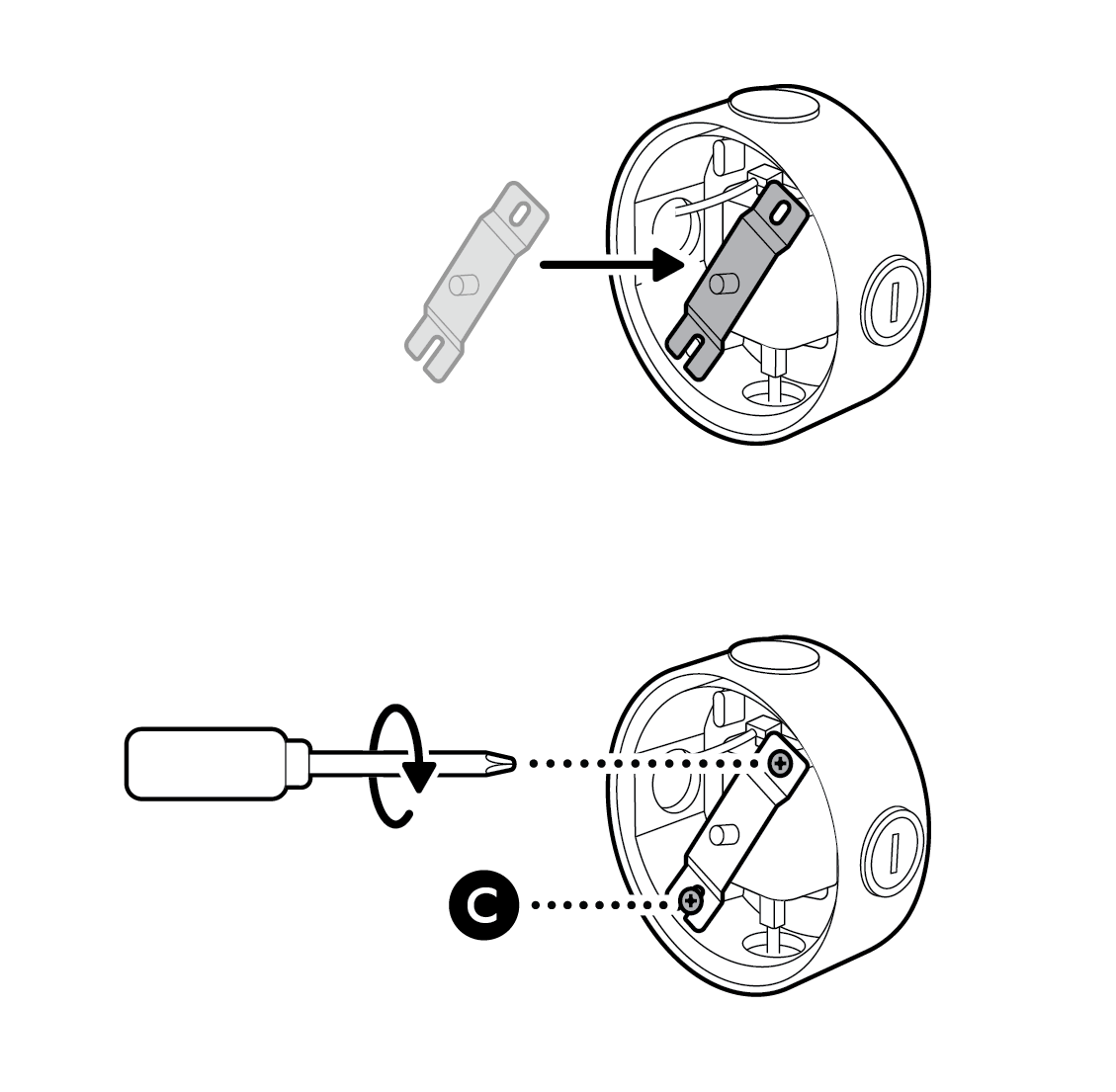

10. Fixez la barre transversale métallique à l’aide des vis fournies, en commençant par le trou de vis fermé.

11. Fermez la boîte de dérivation à l’aide du support du cache de la boîte de dérivation.

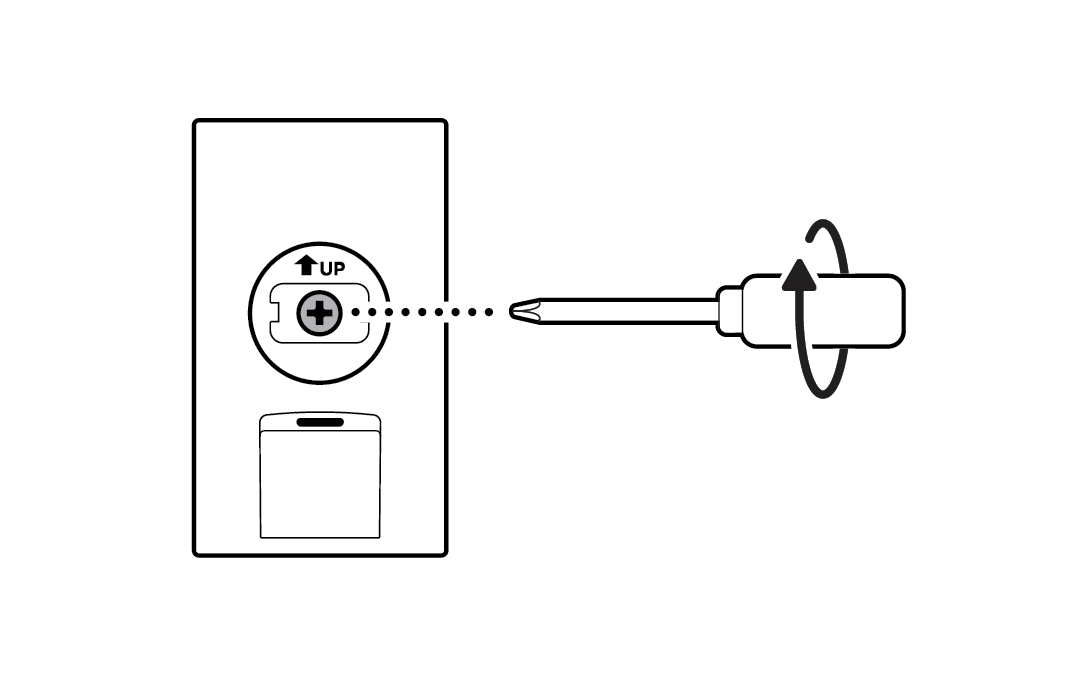

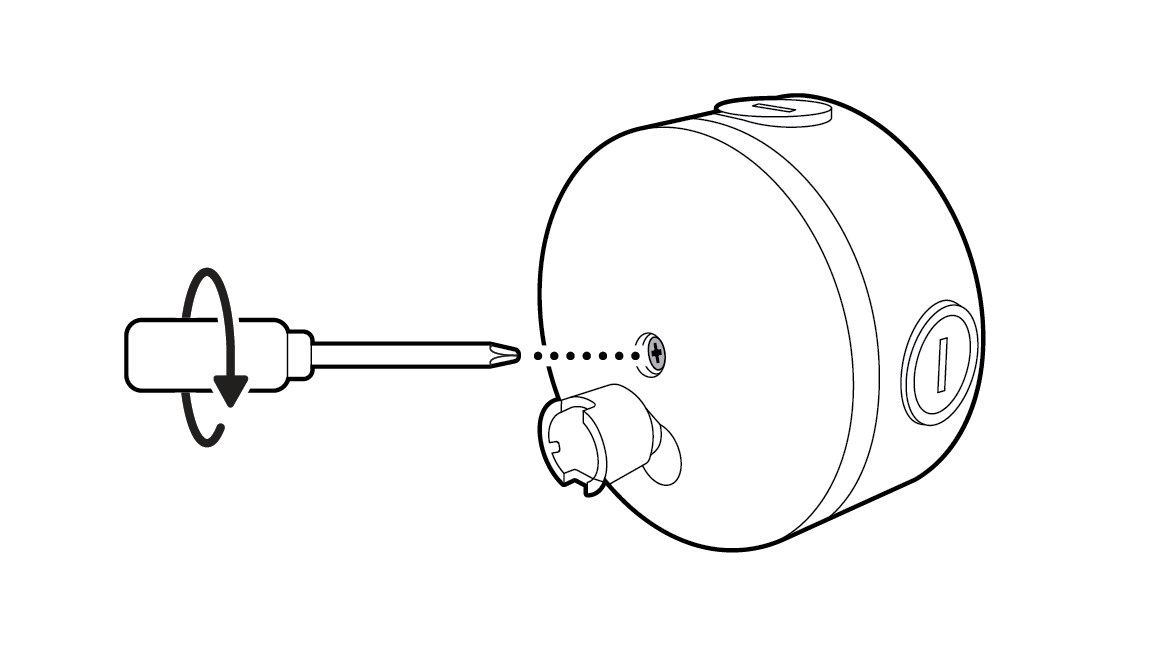

12. Serrez la vis centrale pour fixer le support du cache de la boîte de dérivation en place.

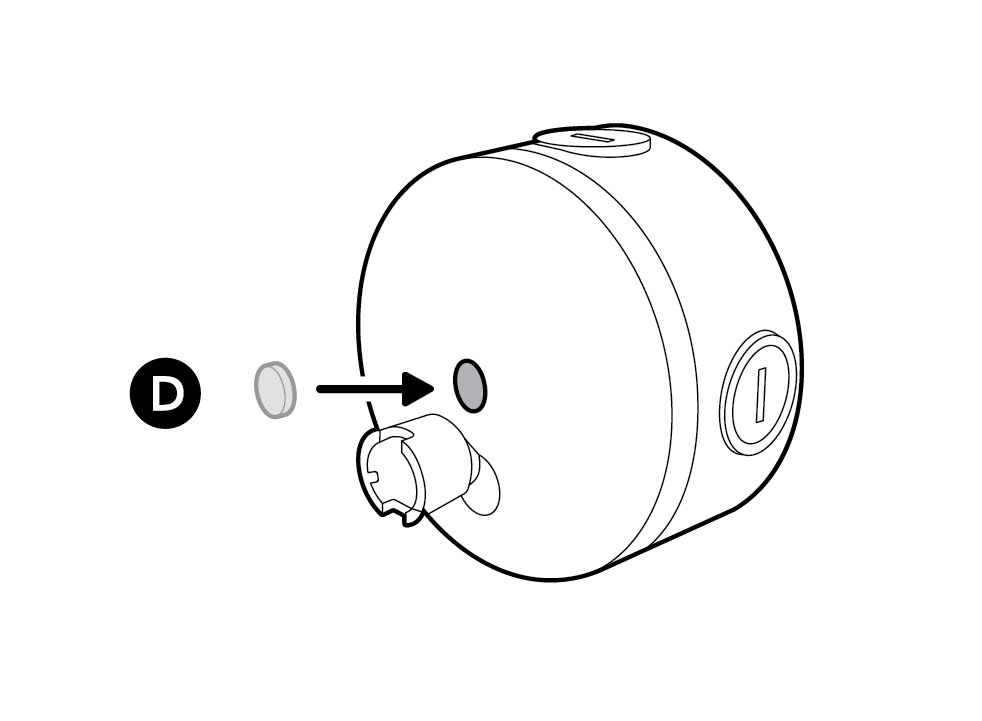

13. Couvrez le trou de la vis centrale avec le bouchon fourni.

14. Reportez-vous au guide de configuration de votre caméra pour retirer le support d’origine et le capuchon en caoutchouc.

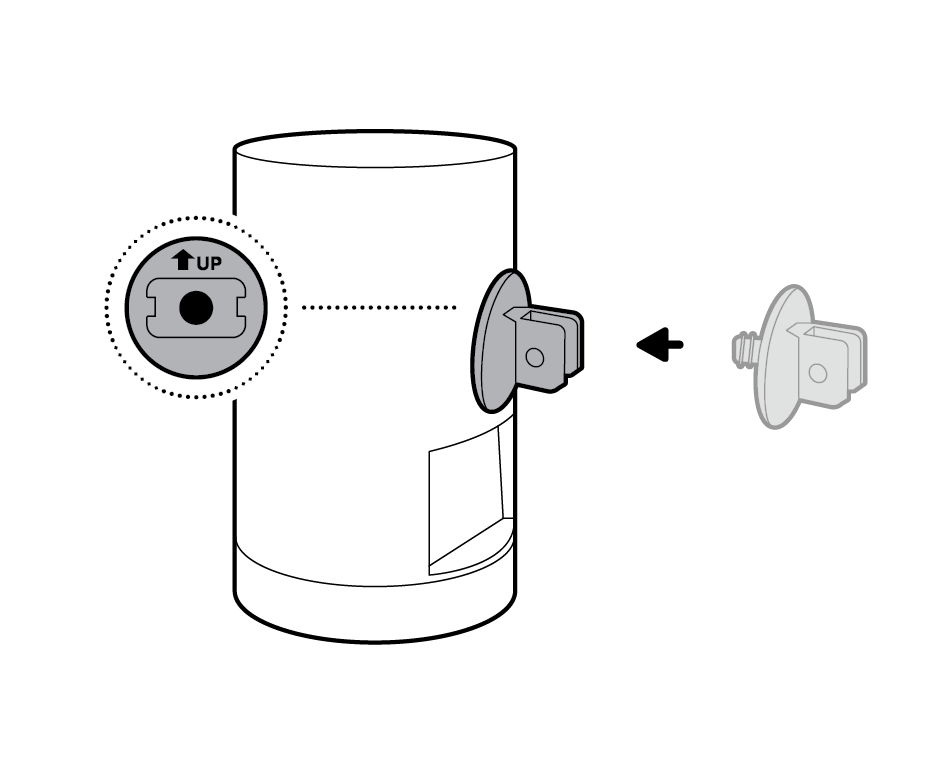

15. Serrez le joint hexagonal inclus à l’arrière de votre caméra, en veillant à ce que la rainure du câble soit alignée verticalement.

16. Reportez-vous au guide de configuration de votre caméra pour retirer le bouchon en caoutchouc du port d’alimentation de votre caméra, le cas échéant.

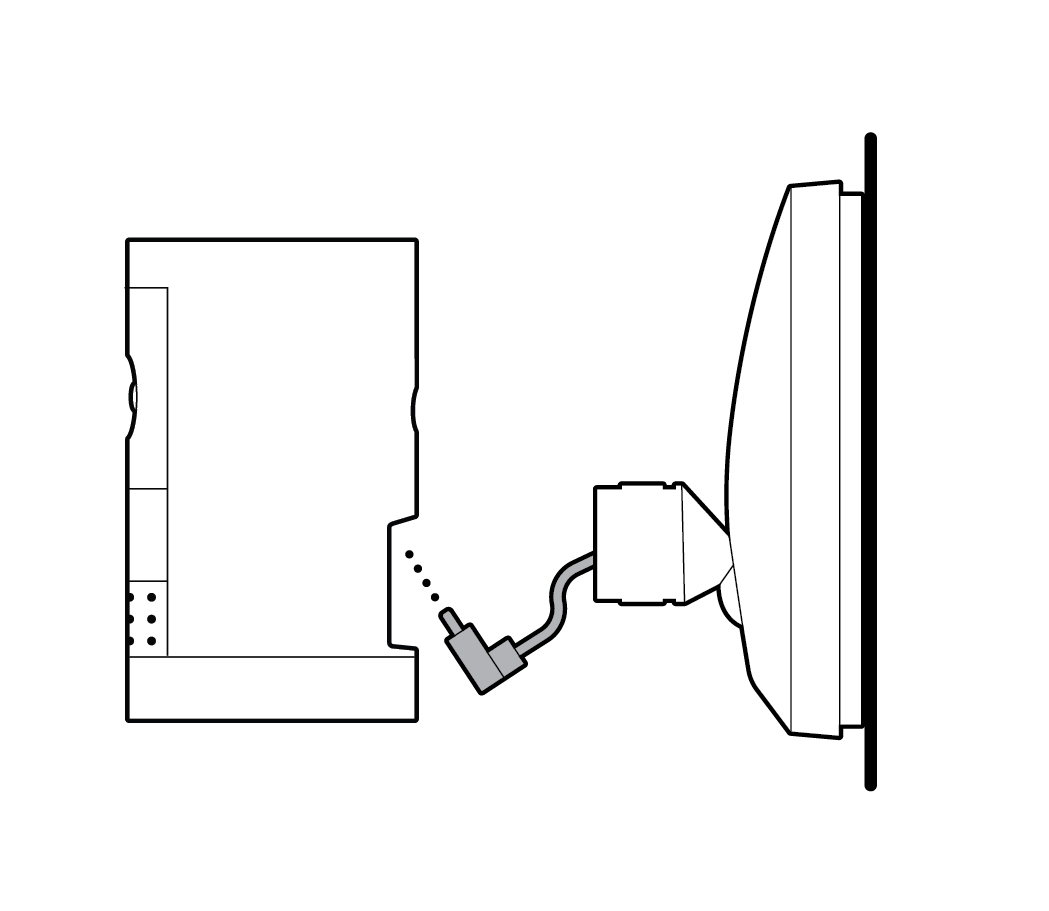

17. Branchez le câble USB-C sur le support du cache de la boîte de dérivation à votre caméra, en veillant à ce qu’il soit complètement inséré.

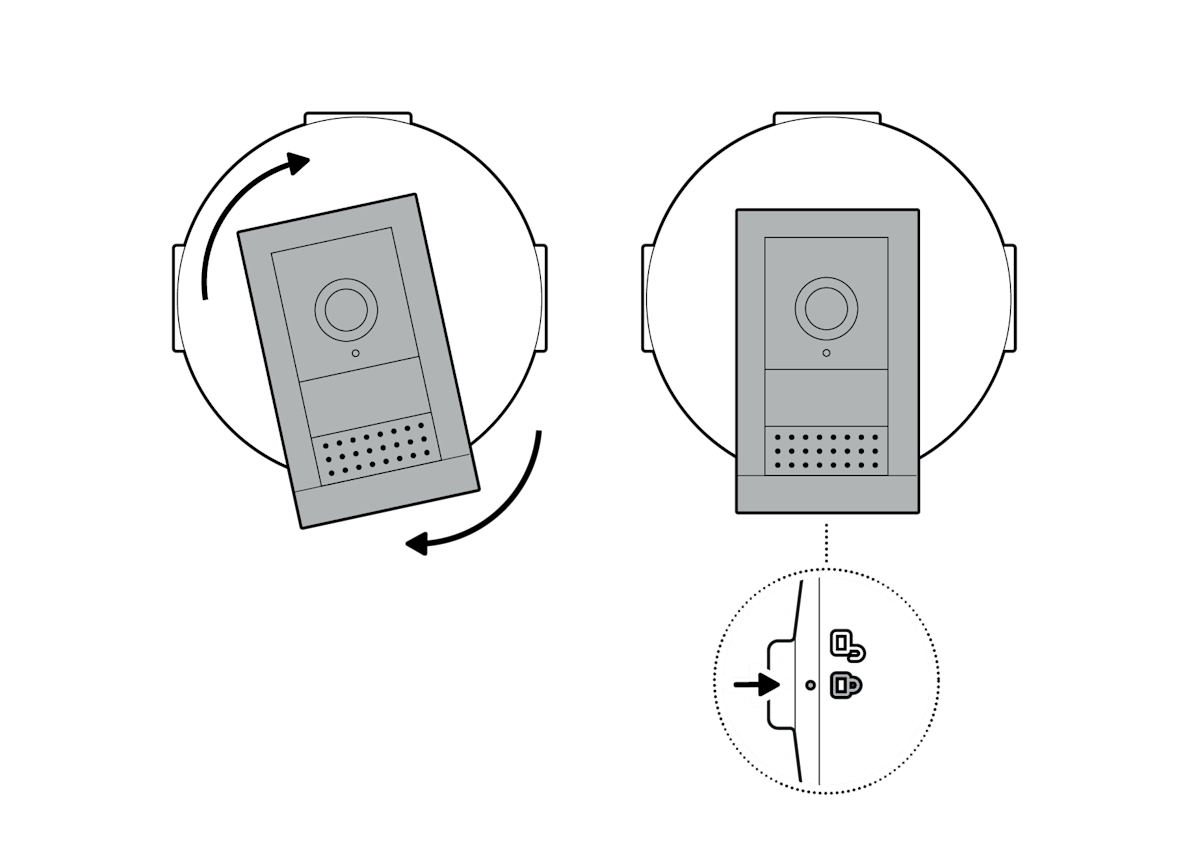

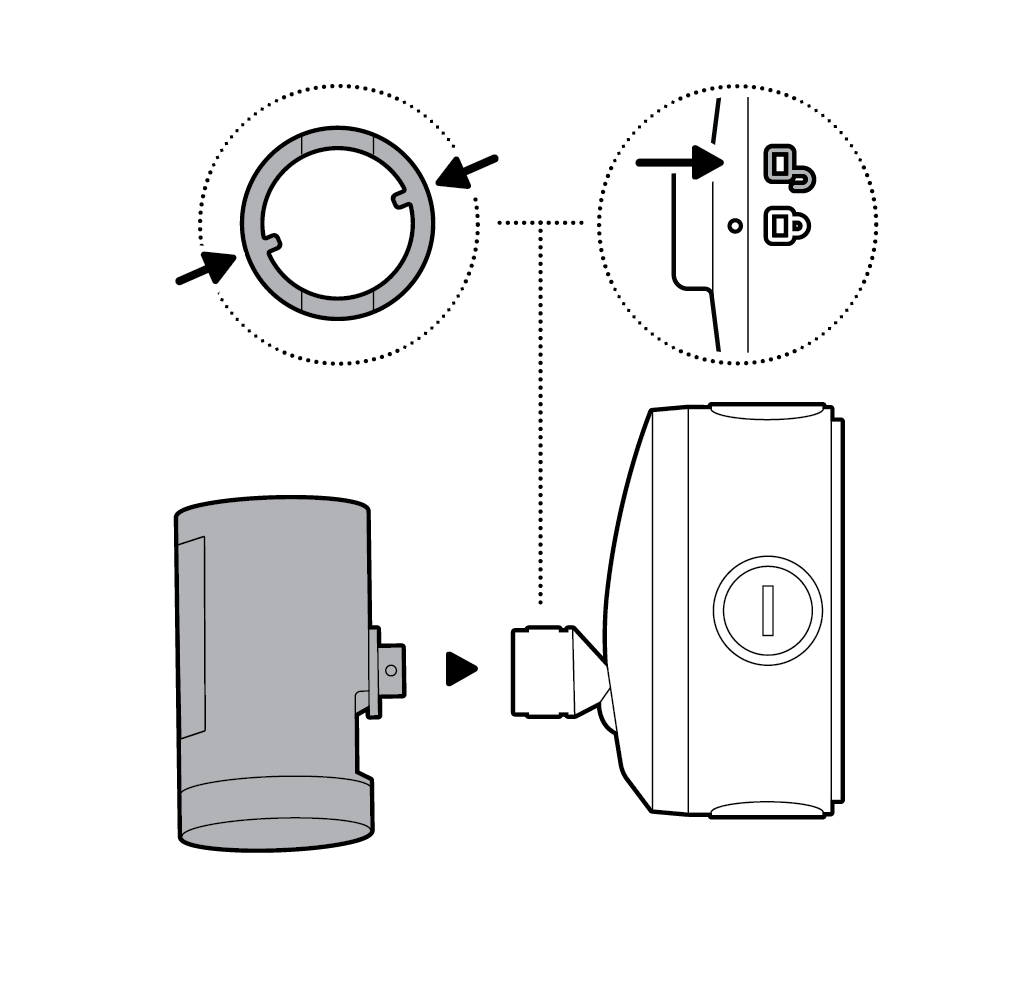

18. Alignez les indicateurs de verrouillage sur le joint hexagonal et le support du cache de la boîte de dérivation puis insérez-la.

19. Tournez jusqu’à ce que votre caméra s’enclenche bien en place.

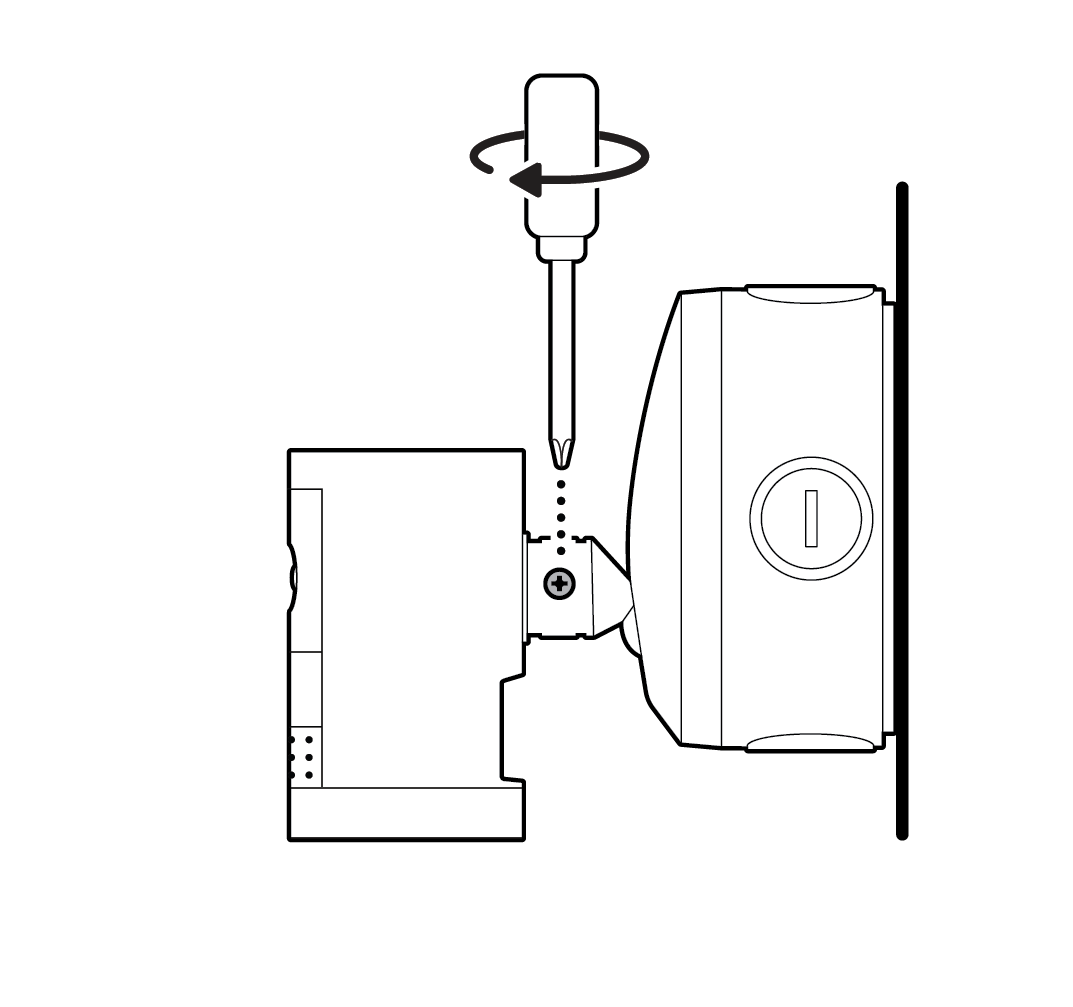

20. Serrez la vis de sécurité.

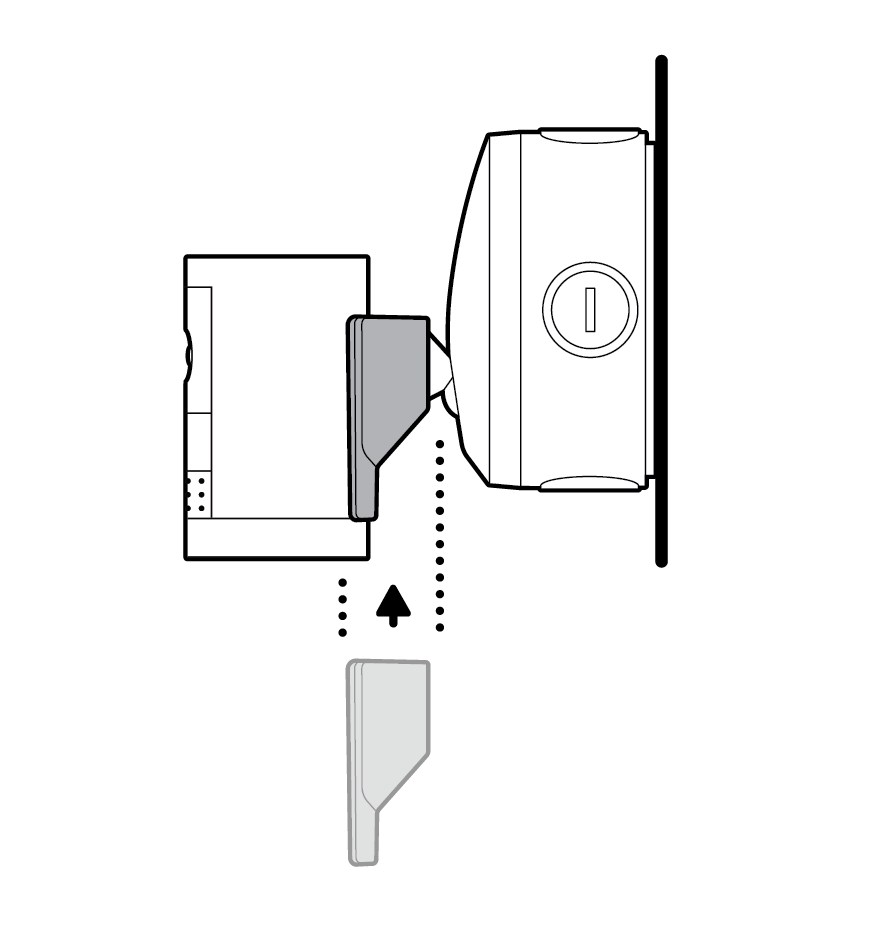

21. Placez le cache décoratif de votre caméra en le faisant glisser jusqu’à ce que vous entendiez un clic de fixation.

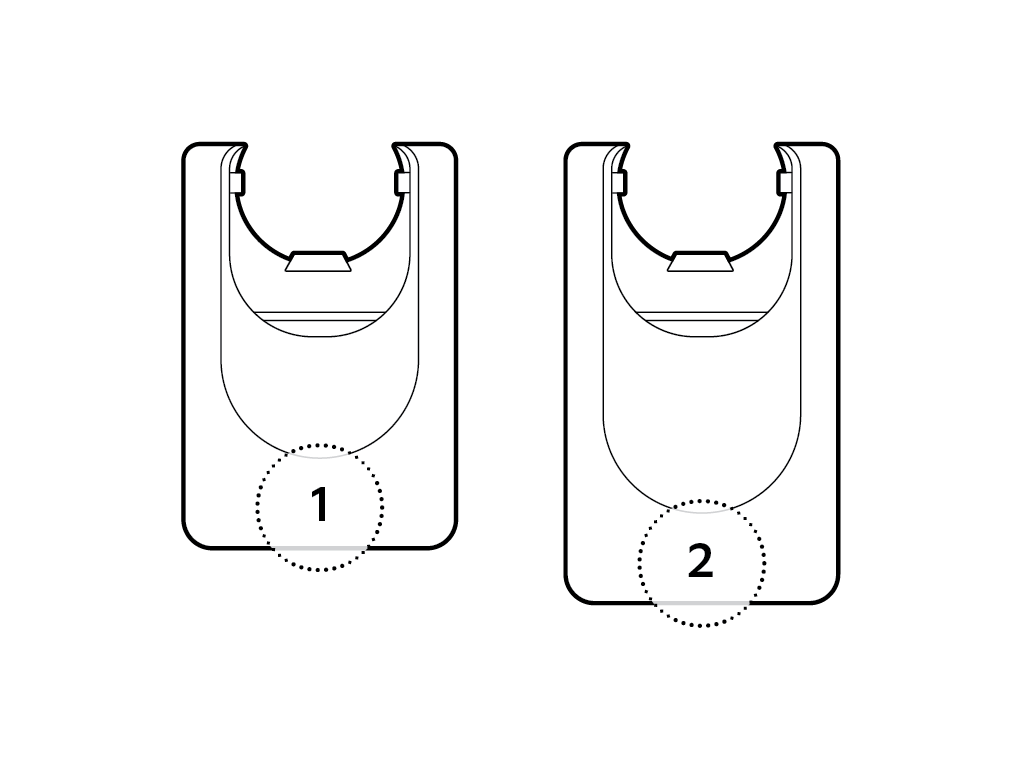

22. Si vous installez l’Outdoor Cam Plus, utilisez le cache décoratif 1. Si vous installez l’Outdoor Cam Pro, utilisez le cache décoratif 2.

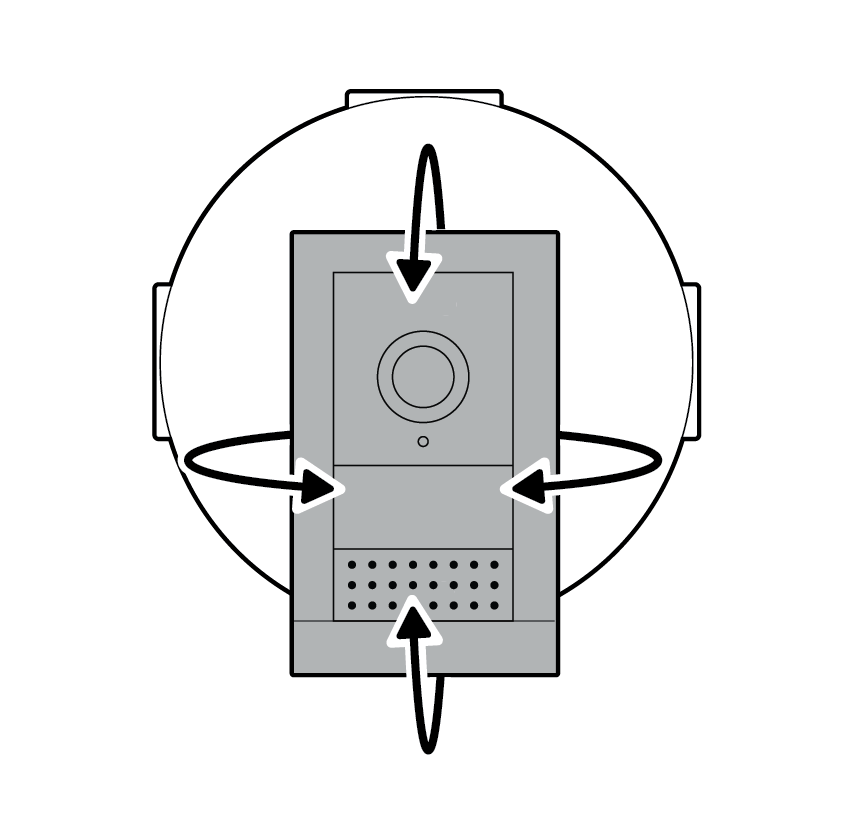

23. Ajustez la position de votre caméra, le cas échéant.

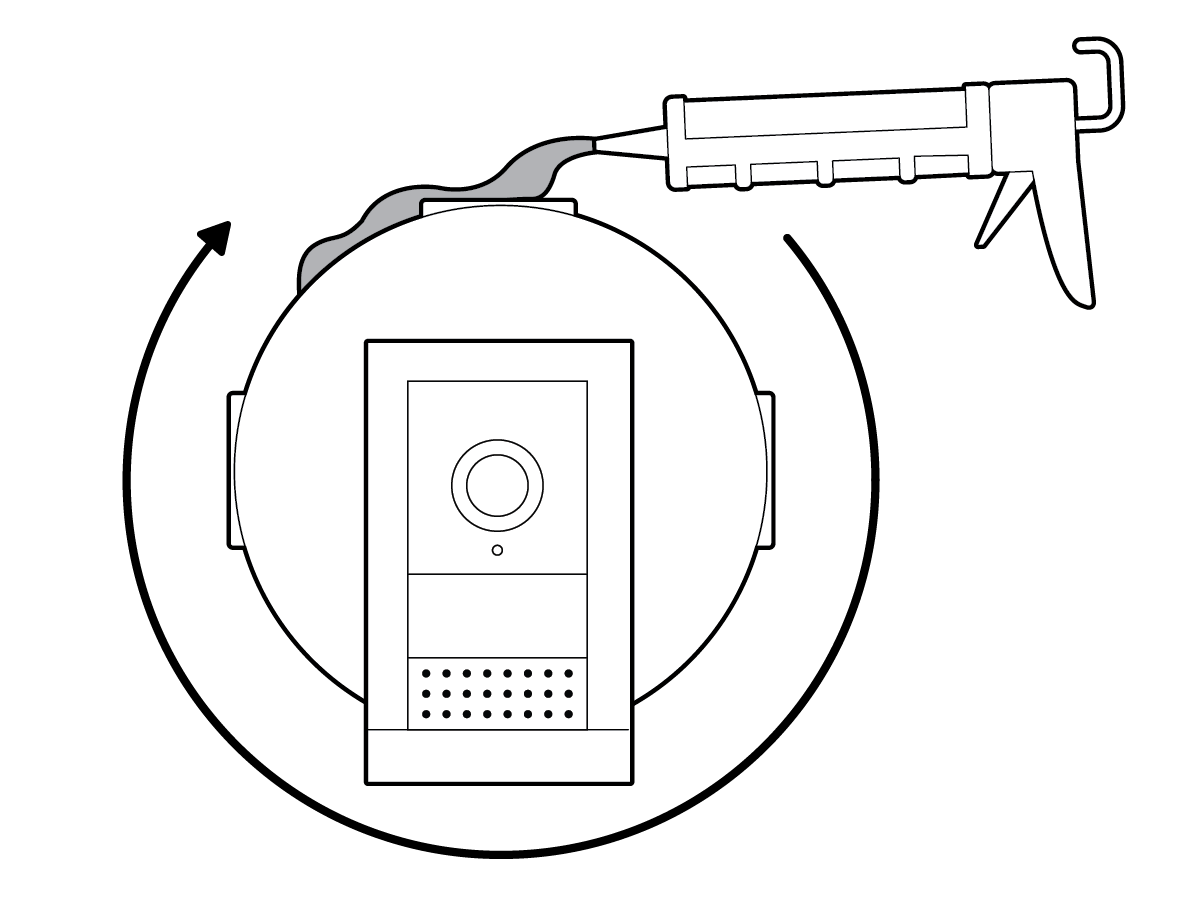

24. Pour une meilleure résistance aux intempéries, appliquez un produit de calfeutrage ou du silicone autour des ouvertures de la boîte de dérivation, entre la boîte de dérivation et le support du cache de la boîte de dérivation, et entre la boîte de dérivation et la surface de fixation, afin de boucher les trous éventuels.

Installation à plat

POUR UNE UTILISATION EN INTÉRIEUR UNIQUEMENT

1. Branchez le câble Ethernet à l’adaptateur.

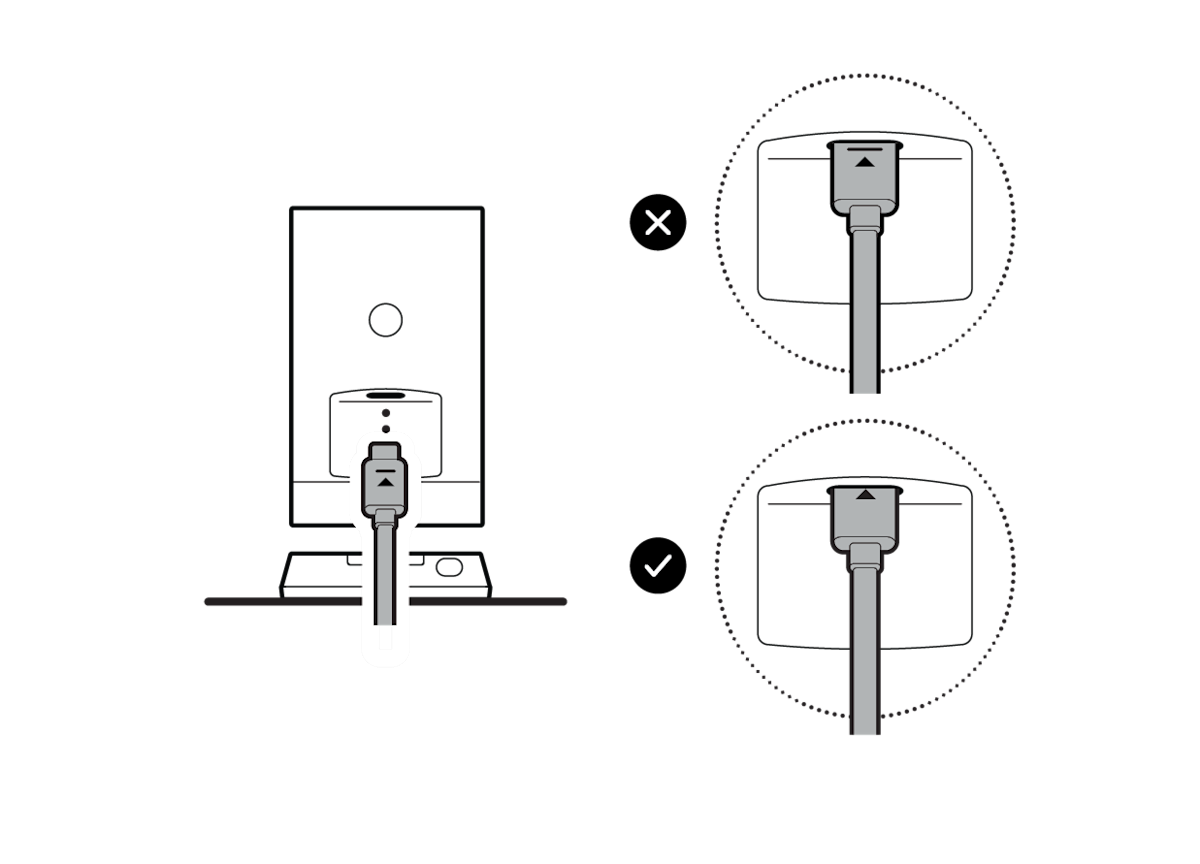

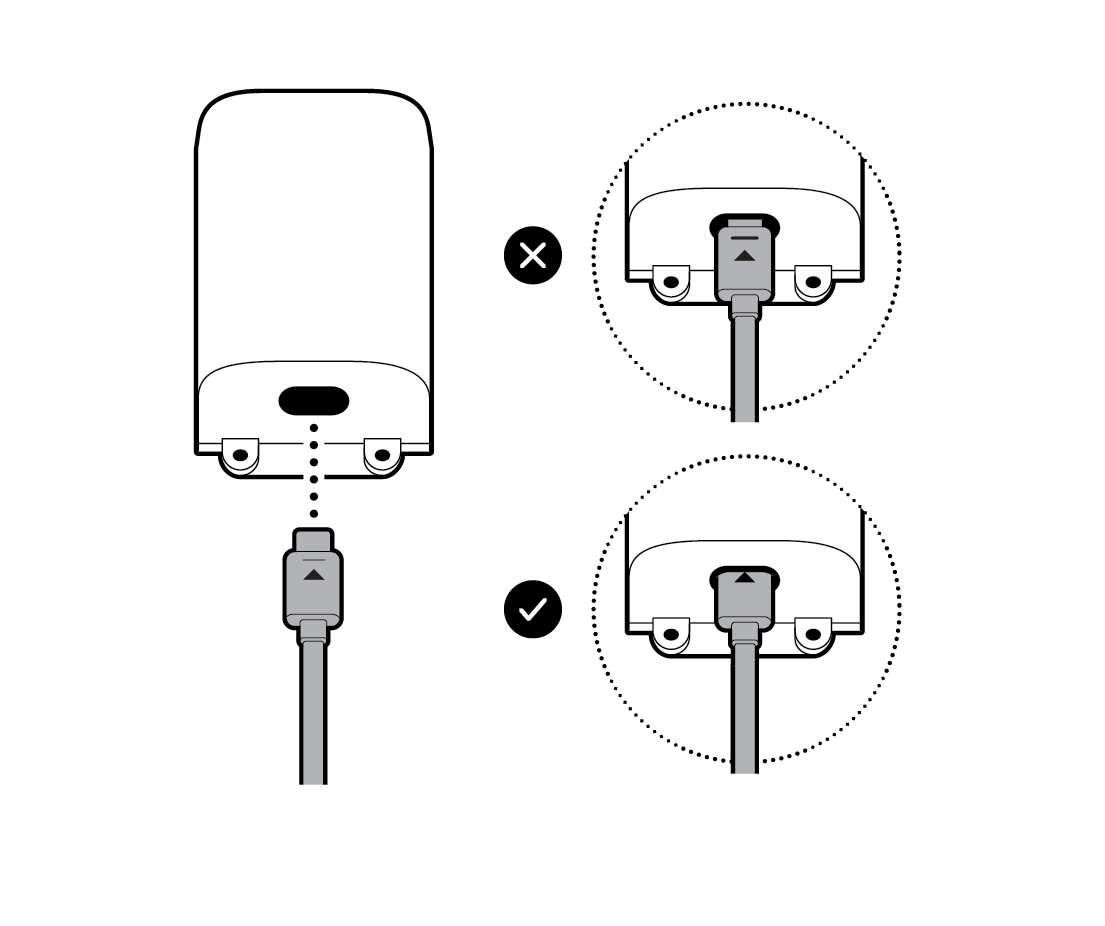

2. Branchez le câble USB-C à l’adaptateur jusqu’à ce que la ligne témoin disparaisse.

3. Reportez-vous au guide de configuration de votre caméra pour retirer le bouchon en caoutchouc du port d’alimentation de votre caméra, le cas échéant.

4. Branchez l’autre extrémité du câble USB-C à votre caméra jusqu’à ce que la ligne témoin disparaisse.

Installation au mur

POUR UNE UTILISATION EN INTÉRIEUR UNIQUEMENT

1. Installare l’adattatore alla parete con le viti in dotazione.

Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.

2. Branchez le câble USB-C à l’adaptateur jusqu’à ce que la ligne témoin disparaisse.

3. Reportez-vous au guide de configuration de votre caméra pour retirer le bouchon en caoutchouc du port d’alimentation de votre caméra, le cas échéant.

4. Branchez l’autre extrémité du câble USB-C à votre caméra jusqu’à ce que la ligne témoin disparaisse.
