Installation de la Stick Up Cam Pro

Informations relatives à la sécurité et à la conformité pour la Ring Stick Up Cam Pro

Procédez à l'installation de votre Stick Up Cam Pro Battery, Solar ou Plug-in en suivant les étapes suivantes. Vous pouvez combiner la batterie et le branchement sur secteur pour profiter du mode Double alimentation.

Matériel inclus

• Vis de fixation (A)
• Chevilles de fixation (A)
• Clips serre-câbles (Plug-In et Solar) (B)
• Chevilles murales supplémentaires (B)

Outils nécessaires

• Tournevis cruciforme
• Perceuse avec foret de 6 mm (facultatif)

Remarque : retirez le film de protection de l'appareil. Cela garantit le bon fonctionnement de l'appareil.

Étape 1 : recharger la batterie

En savoir plus sur le chargement de la batterie rechargeable.

1. Tournez le compartiment de la batterie dans le sens inverse des aiguilles d'une montre pour déverrouiller et retirer le couvercle. Retirez ensuite la batterie et jetez l'isolant en plastique de la batterie.

2. Rechargez la batterie. Branchez le câble de chargement au port de chargement de la batterie. Durant le chargement, la batterie affiche deux voyants de couleur : un voyant vert fixe et un voyant orange. Rechargez la batterie jusqu'à ce que seul le voyant vert reste allumé.

3. Insérez la batterie chargée dans le bas de votre Stick Up Cam Pro jusqu'à ce qu'un clic indique qu'elle est en place.

4. Replacez le cache de la batterie sur votre Stick Up Cam Pro en le tournant dans le sens des aiguilles d'une montre.

Étape 2 : configurer votre Stick Up Cam Pro dans l'application Ring

Découvrez comment configurer votre Stick Up Cam Pro dans l'application Ring.

Étape 3 : positionner votre Stick Up Cam Pro pour l'installation

Découvrez comment positionner correctement votre caméra. La hauteur, l'angle et l'environnement de montage peuvent avoir un impact sur les performances de détection de mouvements et le champ de vision.

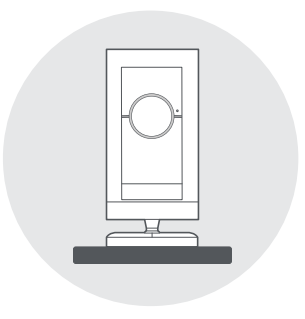

La placer sur une table ou une étagère

La Stick Up Cam Pro comprend une base préinstallée permettant de la placer sur des surfaces planes.

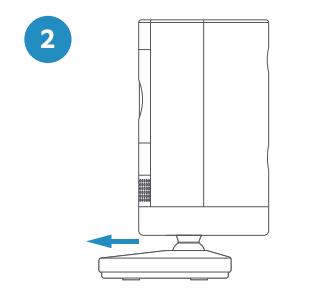

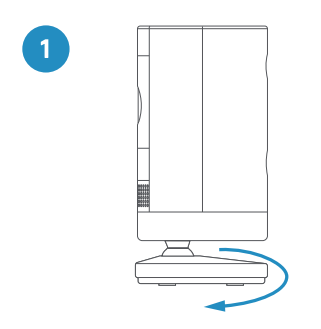

Ajuster l'angle de la caméra

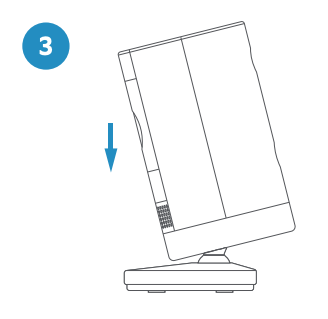

Faites pivoter la base de manière à ce que son côté le plus long soit orienté vers l'avant, puis inclinez la caméra vers le bas.

La placer sur un mur, un plafond ou un avant-toit

1. Retirez le cache décoratif du support de caméra.

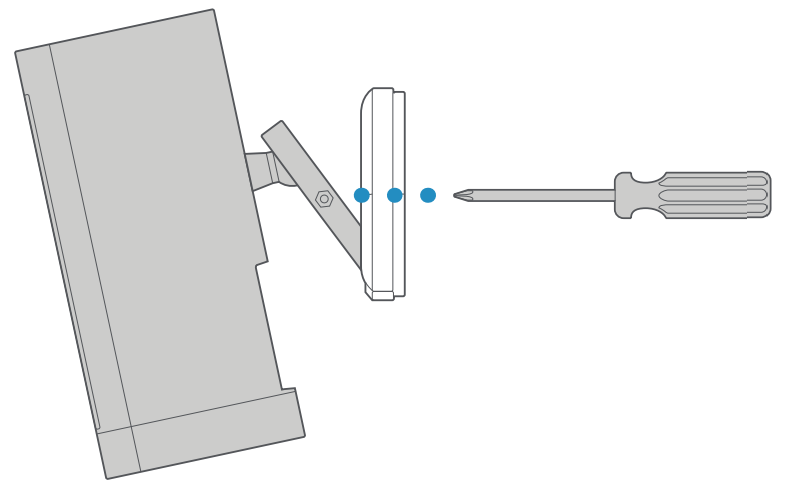

   Utilisez un tournevis cruciforme standard (non inclus) pour retirer la vis et détacher le support.

2. Retirez la plaque de montage du support de caméra.

3. Positionnez la plaque de montage.

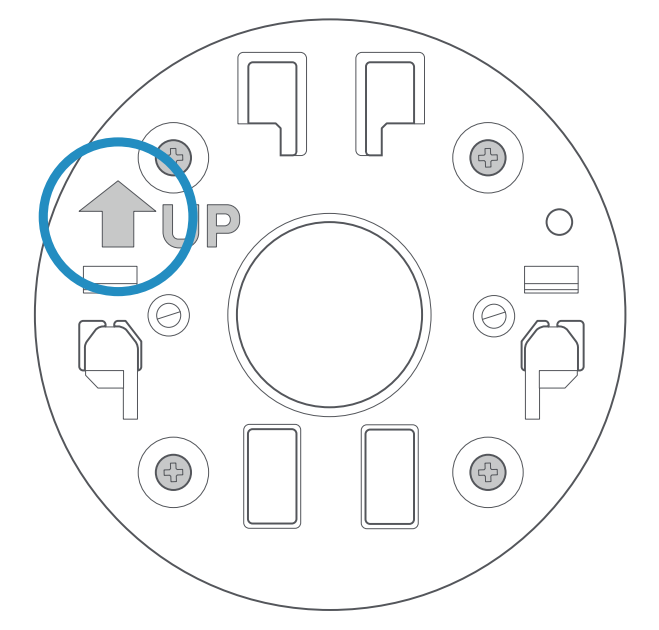

Si vous effectuez le montage sur un mur, la flèche UP doit être orientée vers le haut.

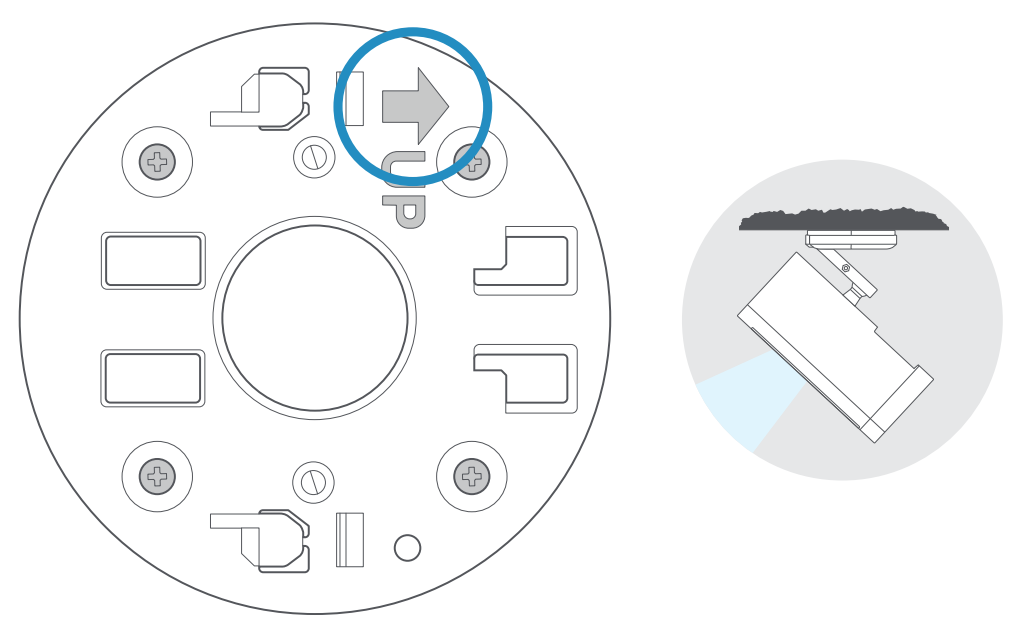

Si vous effectuez le montage sur un plafond, un avant-toit ou un porte-à-faux, la flèche UP doit pointer à l'opposé de la zone que vous souhaitez surveiller.

Étape 4 : poser la plaque de montage

Attention : n'utilisez les vis de fixation fournies que pour fixer la plaque de montage et évitez les emplacements comportant un câblage électrique derrière la plaque. Ne percez pas dans le câblage électrique de votre domicile.

Pour une installation sur une surface en bois, vissez la plaque de montage directement dans le mur.

Pour une installation sur une surface maçonnée (béton, brique ou stuc), marquez quatre trous de vis en utilisant la plaque comme guide. Percez les emplacements des trous à l'aide d'un foret de 6 mm. Enfoncez les chevilles incluses, puis insérez les quatre vis de fixation dans les chevilles à travers la plaque de montage.

1. Vissez le support à l'arrière de la caméra.

2. Faites glisser la caméra et le support sur la plaque de montage. Serrez la vis de sécurité sur le support de caméra de sorte qu'elle soit fermement fixée à la plaque de montage.

3. Remettez le cache décoratif en place en le faisant glisser sur le support de caméra et enclenchez-le.

Étape 5 : installer les vis de sécurité

Installez la vis de sécurité sur le compartiment à piles, même si vous n'utilisez pas de piles.

Étape 6 : connecter les options d'alimentation externes

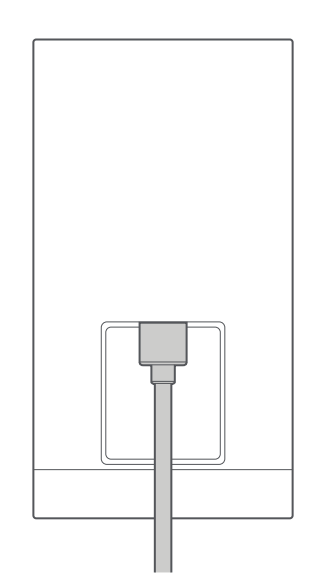

Suivez notre guide d'installation du panneau solaire Ring avant de le brancher à l'arrière de la Stick Up Cam Pro. Si vous utilisez un adaptateur secteur ou un panneau solaire, branchez le câble à l'arrière de la Stick Up Cam Pro.

Utiliser l'adaptateur secteur à l'extérieur

Appuyez sur le bouton « PUSH » et retirez la fiche extérieure de l'adaptateur. Ensuite, faites glisser le connecteur sur l'adaptateur secteur jusqu'à ce qu'il s'enclenche.

Étape 9 : fixer les câbles et adaptateurs

Utilisez les clips serre-câble fournis pour fixer les éventuels câbles au mur. Utilisez un foret de 6 mm pour percer des trous au préalable dans le mur et insérez d'abord les chevilles fournies pour une installation sur une surface maçonnée, comme le stuc ou la brique.

Si vous utilisez l'adaptateur secteur, vous pouvez le fixer au mur à l'aide des vis de fixation fournies.

Étape 10 : ajuster l'angle de la caméra

Faites pivoter la caméra pour effectuer la mise au point sur la zone que vous souhaitez surveiller. Regardez la vidéo en direct dans l'application Ring pour vous assurer que le champ de vision est exact. Serrez la vis sur le bras de support pour maintenir l'angle en place.
