Installation de votre Outdoor Cam Pro Plug-In
Informations de sécurité et de conformité pour Outdoor Cam Pro.
Cet article décrit le processus d'installation étape par étape de votre caméra Ring Outdoor Cam Pro Plug-In.
Consultez le manuel pour Outdoor Cam Pro Plug-In (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Danois, Suédois, Finnois, Norvégien, Arabe)Matériel inclus
Outils nécessaires
Tournevis cruciforme
Perceuse avec mèche de 5 mm (facultatif)
1. Retirez l’enveloppe de protection.
2. Téléchargez l’application Ring.
3. Scannez le code QR présent sur votre appareil.

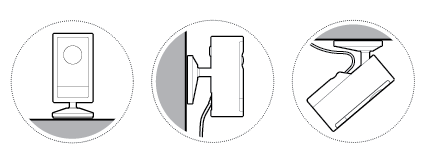

4. Choisissez un emplacement près d’une prise électrique.
Installation à plat

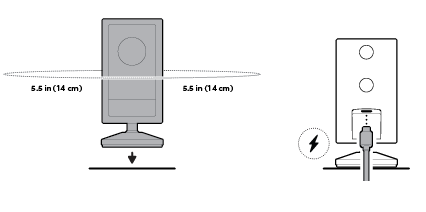

1. Placez votre caméra sur une surface plane en laissant un espace de 14 cm tout autour d’elle et branchez-la.
REMARQUE : pour un angle vers le bas, orientez le côté le plus long de la base vers l’avant et inclinez votre caméra vers le bas en conséquence.
2. Branchez l’adaptateur secteur dans une prise.
Installation au mur
1. Retirez la plaque de montage en la faisant glisser dans le sens opposé à la flèche UP.

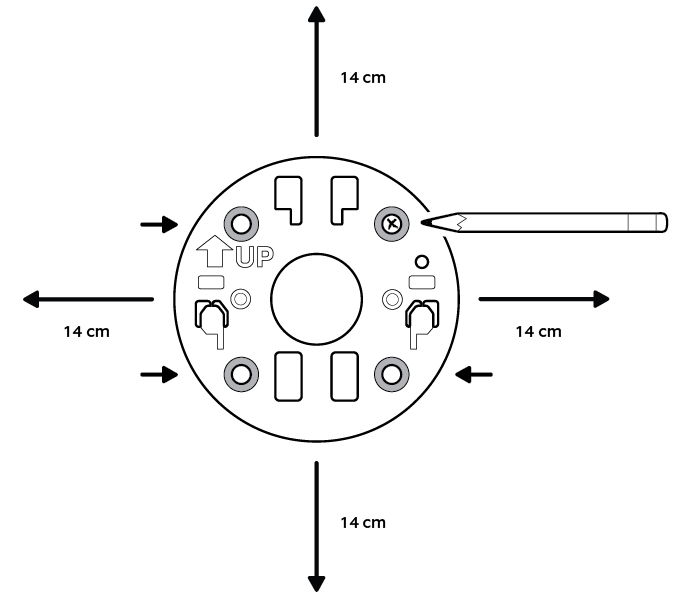

2. Utilisez la plaque de fixation comme repère pour marquer les trous des vis sur le mur en laissant un espace de 14 cm dans toutes les directions.
3. Installez la plaque de montage avec la flèche UP orientée vers le haut.

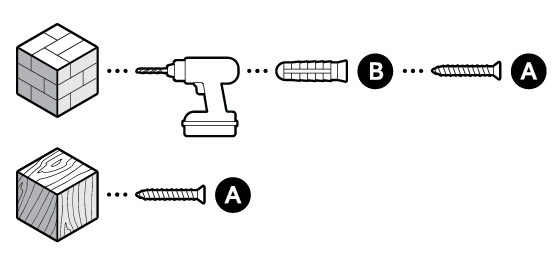

Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.
4. Dévissez le support de la caméra pour le détacher.
5. Retirez le capuchon central en caoutchouc situé à l’arrière de votre caméra.

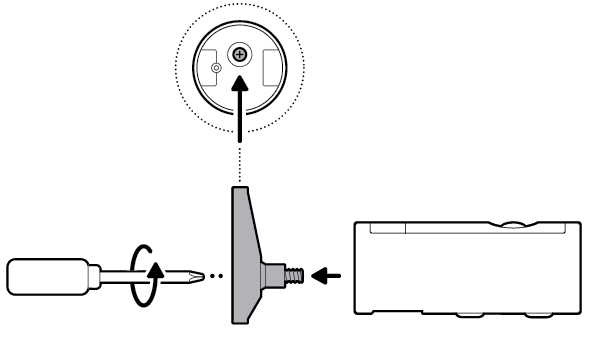

6. Fixez le support de la caméra à l’arrière de l’appareil en utilisant la vis fournie.
7. Branchez le câble d’alimentation.
8. Fixez la caméra à la plaque de montage en la faisant glisser jusqu’à ce que vous entendiez un clic.
9. Faites pivoter votre caméra et serrez la vis de sécurité.
10. Branchez l’adaptateur secteur dans une prise.
11. Fixez le câble d’alimentation au mur ou au plafond à l’aide des clips serre-câble inclus.

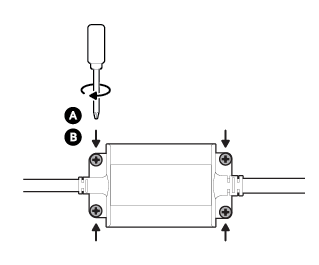

12. Fixez l’adaptateur secteur à l’aide des chevilles et des vis fournies. / Fissare l’alimentatore con i tasselli e le viti in dotazione.
Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.
Installation au plafond
1. Retirez la plaque de montage en la faisant glisser dans le sens opposé à la flèche UP.
2. Utilisez la plaque de montage comme repère pour marquer les trous des vis au plafond en laissant un espace de 14 cm dans toutes les directions.
REMARQUE : pour de meilleurs résultats, évitez les endroits où des objets proches peuvent interférer avec le champ de vision de votre caméra.
3. Installez la plaque de montage avec la flèche UP orientée vers le haut et pointant à l’opposé de la direction de vision souhaitée.
Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.
4. Dévissez le support de la caméra pour le détacher.
5. Retirez le capuchon en caoutchouc situé à l’arrière de votre caméra.
6. Fixez le support de la caméra à l’arrière de l’appareil en utilisant la vis fournie.
7. Fixez la caméra à la plaque de montage en la faisant glisser jusqu’à ce que vous entendiez un clic.
REMARQUE : votre caméra doit être positionnée à la verticale.
8. Faites pivoter votre caméra et serrez la vis de sécurité.

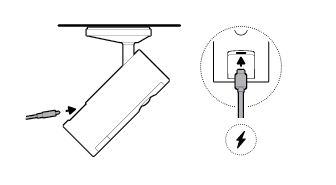

9. Branchez le câble d’alimentation.
10. Faites glisser le support de câble fourni à l’arrière de votre caméra et serrez la vis pour fixer le câble d’alimentation.
11. Branchez l’adaptateur secteur dans une prise
12. Fixez le câble d’alimentation au mur ou au plafond à l’aide des clips serre-câble inclus.
13. Fixez l’adaptateur secteur à l’aide des chevilles et des vis fournies.
Utilisez le foret de maçonnerie de 5 mm pour percer des trous dans votre mur en stuc, en brique ou en béton, puis insérez les chevilles.
