Installation du kit de raccordement pour Outdoor Cam Pro

Informations de sécurité et de conformité pour kit de raccordement pour Outdoor Cam Pro.

Matériel inclus

Outils nécessaires

Tournevis cruciforme

Pistolet à calfeutrer

Perceuse avec mèche de 6 mm (facultatif)

Boîte de jonction

AVERTISSEMENT : risque de décharge électrique. L’installation et le câblage doivent être réalisés par un électricien professionnel agréé en Australie et en Nouvelle-Zélande. Cette obligation peut également être effective dans d’autres pays. Consultez les lois et réglementations du bâtiment de votre région avant d’effectuer des travaux électriques ; des permis et/ou une installation professionnelle peuvent être exigés par la loi.

ATTENTION : risque d’incendie. N’installez pas l’appareil à proximité de surfaces combustibles ou inflammables. Le kit de raccordement doit être installé sur un mur ou un avant-toit

Avant de débuter l’installation de votre kit de raccordement, assurez-vous de respecter les normes de code de sécurité.

• Avant de procéder à l’installation, coupez l’alimentation au niveau du tableau électrique.
• Vérifiez que la tension d’alimentation est correcte. Connectez le produit à une source d’alimentation de 100 à 240 V CA 50/60 Hz.
• Le fil de terre doit être connecté au produit. NE PAS INSTALLER si aucune connexion de mise à la terre en état de marche n’est disponible.
• Ne connectez pas ce produit à un variateur ou à une minuterie.

1. Coupez l’alimentation au niveau du disjoncteur.

Remarque : si votre système d’alimentation est classé OVC III, veuillez vérifier que le « tableau électrique » (ou tableau de commande) du bâtiment est équipé de parasurtenseurs. Assurez-vous que le parasurtenseur est certifié CEI 61051-2 pour réduire la tension transitoire principale à la catégorie de surtension II (2 500 Vpk ou moins) avant de le connecter à toutes les entrées CA. S’il n’y a pas de parasurtenseur, n’installez pas le kit de raccordement sans en avoir un.

2. Faites passer le fil dans l’œillet.

Remarque : utilisez un câble rond à 3 conducteurs de 18 AWG ou plus, avec un diamètre extérieur de 6 à 7 millimètres et un diamètre du noyau de 0,75 à 1 millimètre.

3. Serrez les vis de fixation du câble.

AVERTISSEMENT : la plaque de pressage doit se trouver au-dessus de l’isolation du câble et non sur les fils individuels.

4. Utilisez un niveau et marquez les trous de vis.

5. Installez la boîte de dérivation.

Utilisez le foret de maçonnerie de 6 mm pour percer des trous dans un mur en stuc, en brique ou en béton, puis insérez les chevilles.

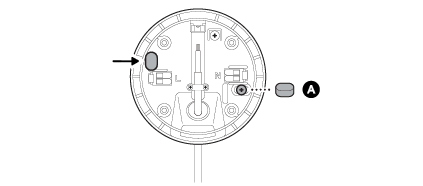

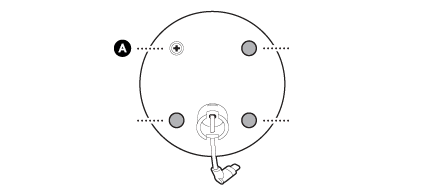

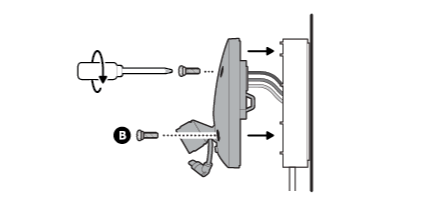

6. Couvrez les vis avec des capuchons en caoutchouc.

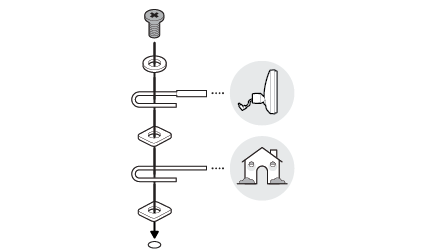

Facultatif : utilisez les crochets intégrés pour maintenir le crochet en S.

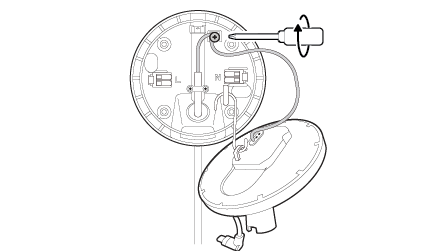

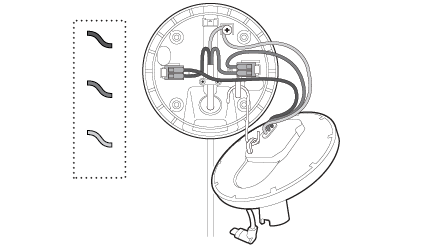

7. Branchez les fils.

Serrez la vis de terre avec un couple minimum de 0,4 N/m.

Branchez les fils marron (L) et bleu (N).

Remarque : si vous avez besoin de retirer des fils, retirez les fils marron (L) et bleu (N). Ensuite, retirez le fil conducteur de liaison jaune à montage câblé et le fil conducteur de mise à la terre de protection d’origine.

AVERTISSEMENT : veuillez suivre le code électrique standard de votre pays. Selon l’ancienneté de la maison, les fils peuvent ne pas correspondre aux couleurs indiquées ci-dessous. Si vous n’êtes pas sûr ou ne vous sentez pas à l’aise pour effectuer l’installation ou la désinstallation, veuillez vous adresser à un électricien agréé de votre région.

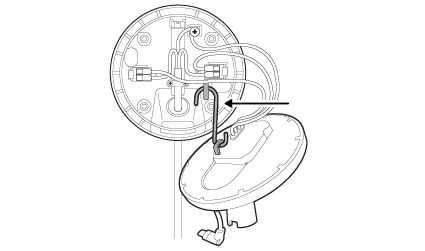

8. Rentrez les fils et installez le support câblé.

9. Serrez les vis jusqu’à ce qu’elles soient complètement fixées.

Serrez ensuite les vis dans le support câblé jusqu’à ce que le support en mousse assure l’étanchéité complète de la boîte de dérivation et empêche l’eau de pénétrer (1,37-1,47 N/m de force de couple).

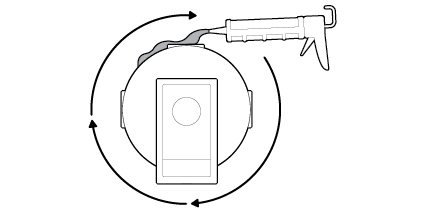

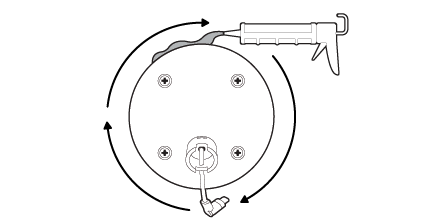

10. Appliquez un produit de calfeutrage ou d’étanchéité en silicone résistant aux intempéries autour de l’extérieur, là où le support câblé et le mur se rejoignent, pour empêcher l’eau de pénétrer dans la boîte de dérivation.

11. Appliquez des cache-vis.

Installation de la caméra

1. Reportez-vous au guide d’installation de votre caméra pour retirer le support d’origine et le capuchon en caoutchouc.

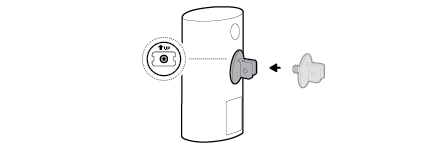

2. Serrez le joint hexagonal inclus à l’arrière de votre caméra, en veillant à ce que la flèche UP soit orientée vers le haut.

3. Reportez-vous au guide d’installation de votre caméra pour retirer le bouchon en caoutchouc du port d’alimentation de votre caméra, le cas échéant.

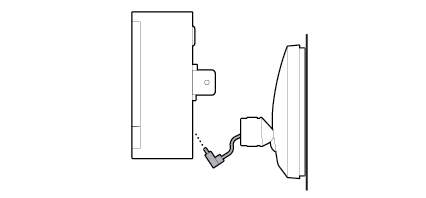

4. Branchez le câble USB-C du support raccordé à la caméra, en l’enfonçant complètement.

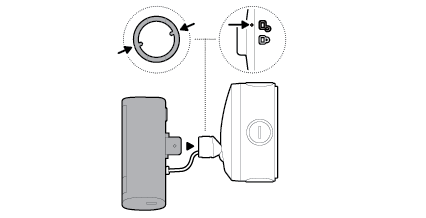

5. Alignez les indicateurs de verrouillage sur le joint hexagonal et sur le support raccordé, puis insérez la caméra.

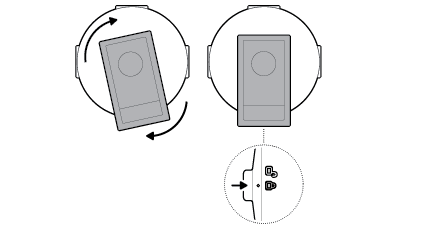

6. Tournez jusqu’à ce que votre caméra se fixe.

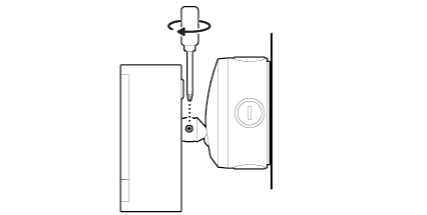

7. Serrez la vis de sécurité.

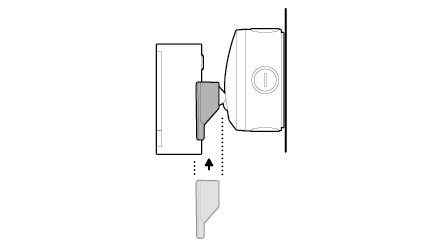

8. Placez le cache décoratif de votre caméra en le faisant glisser jusqu’à ce que vous entendiez un clic de fixation.

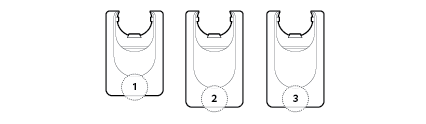

9.

Si vous installez l’Outdoor Cam Plus, utilisez le cache décoratif 1.

Si vous installez l’Outdoor Cam Pro, utilisez le cache décoratif 2.

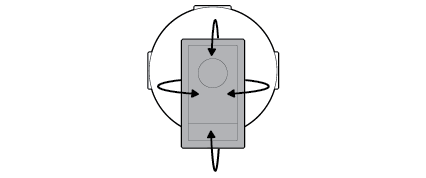

10. Ajustez la position de votre caméra, le cas échéant.

11. Vous devez appliquer un produit de calfeutrage ou du silicone autour des ouvertures de la boîte de dérivation, entre la boîte de dérivation et le support du cache de la boîte de dérivation, et entre la boîte de dérivation et la surface de fixation, afin de boucher les trous éventuels.
