Installation d'un support sur piquet pour panneaux solaires et caméras

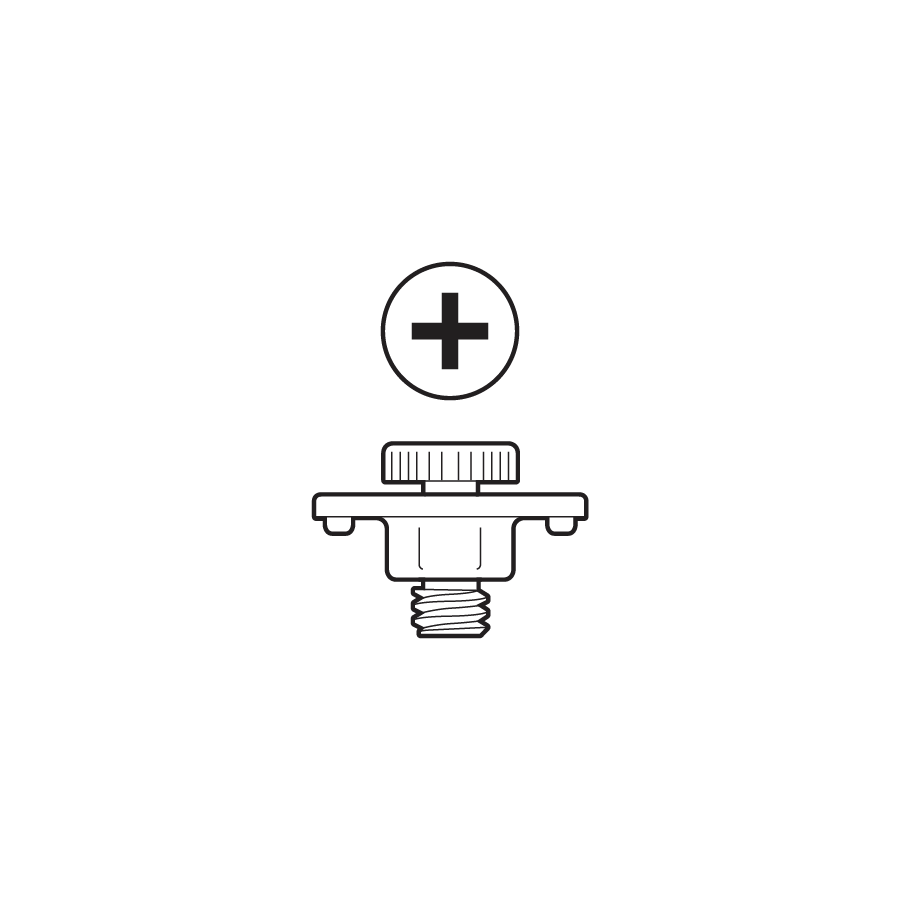

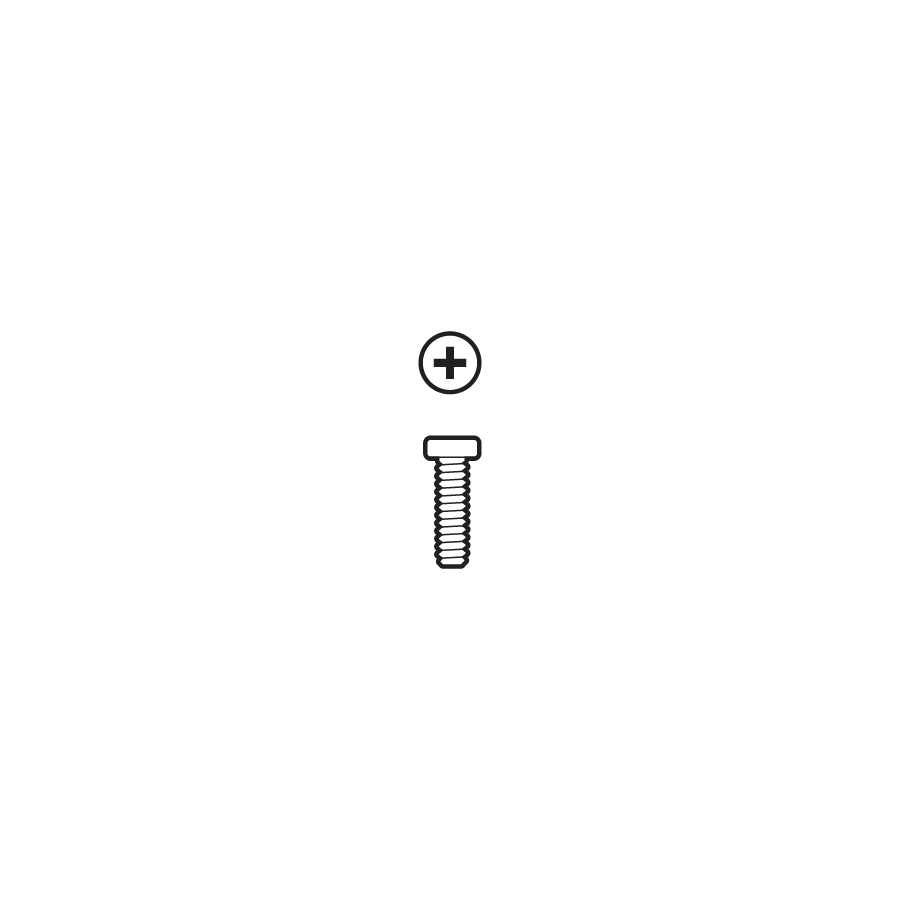

Matériel inclus

Tools needed

Montage

Choisissez un emplacement.

Si vous installez un panneau solaire, veillez à ce que le support soit directement exposé à la lumière du soleil.

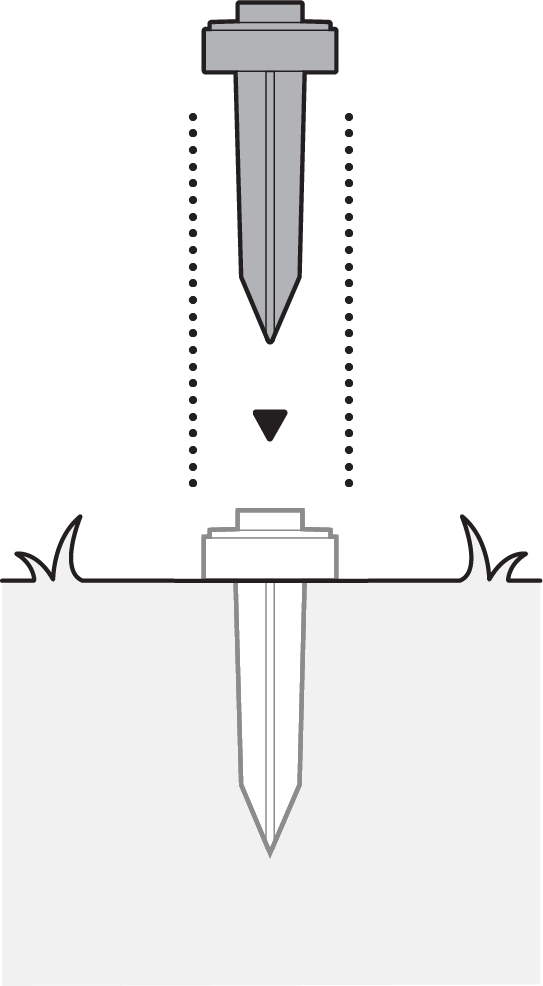

1. Enfoncez le piquet dans le sol.

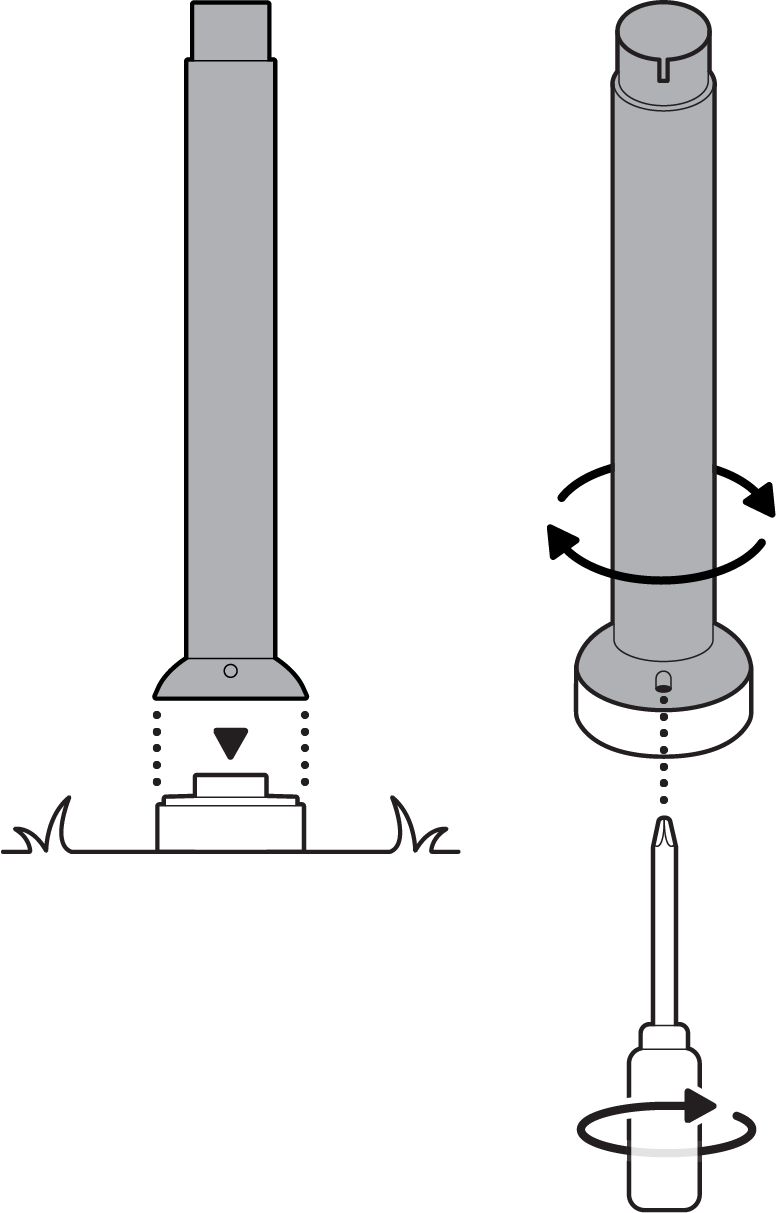

2. Faites pivoter la base du poteau pour la fixer, puis serrez à l’aide d’une vis.

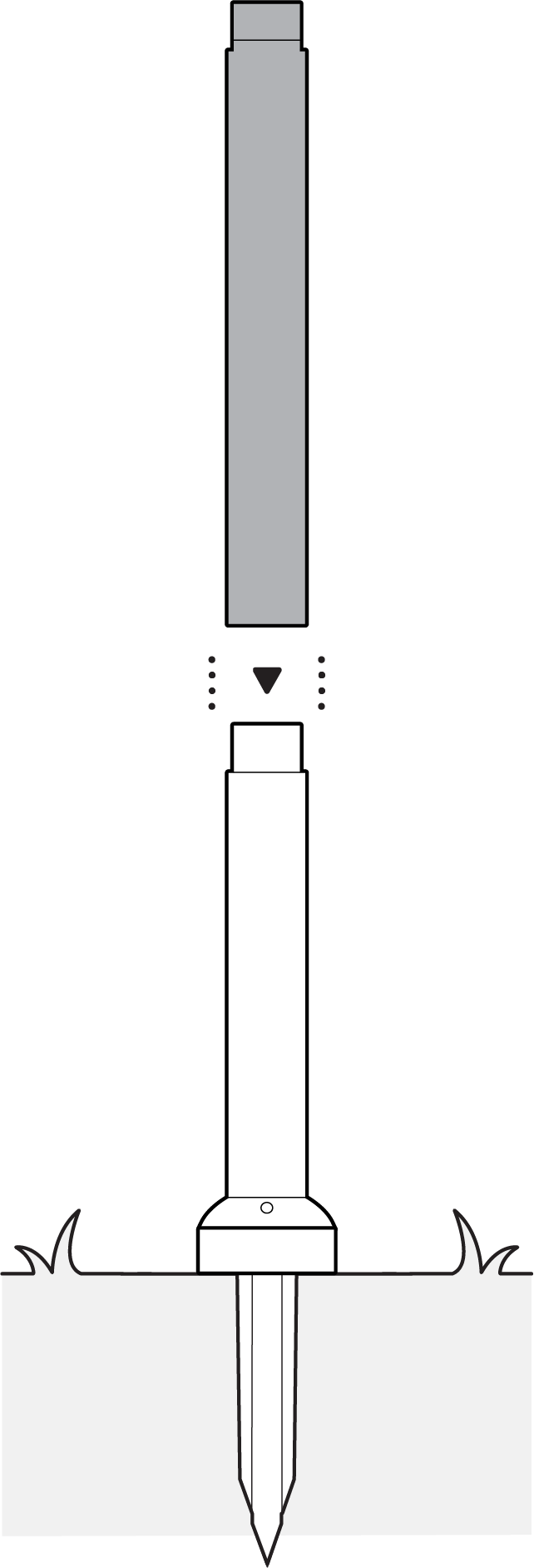

3. Alignez les encoches pour connecter le poteau central.

4. Alignez les encoches pour connecter le support pour poteau de la caméra.

Panneau solaire

1. Fixez le support du panneau solaire.

2. Faites glisser votre panneau solaire pour le mettre en place et enroulez le câble en dessous, en laissant suffisamment de longueur pour le raccorder à votre caméra.

(Facultatif) En cas d’installation sans panneau solaire, couvrir avec un cache.

Outdoor Cam Plus

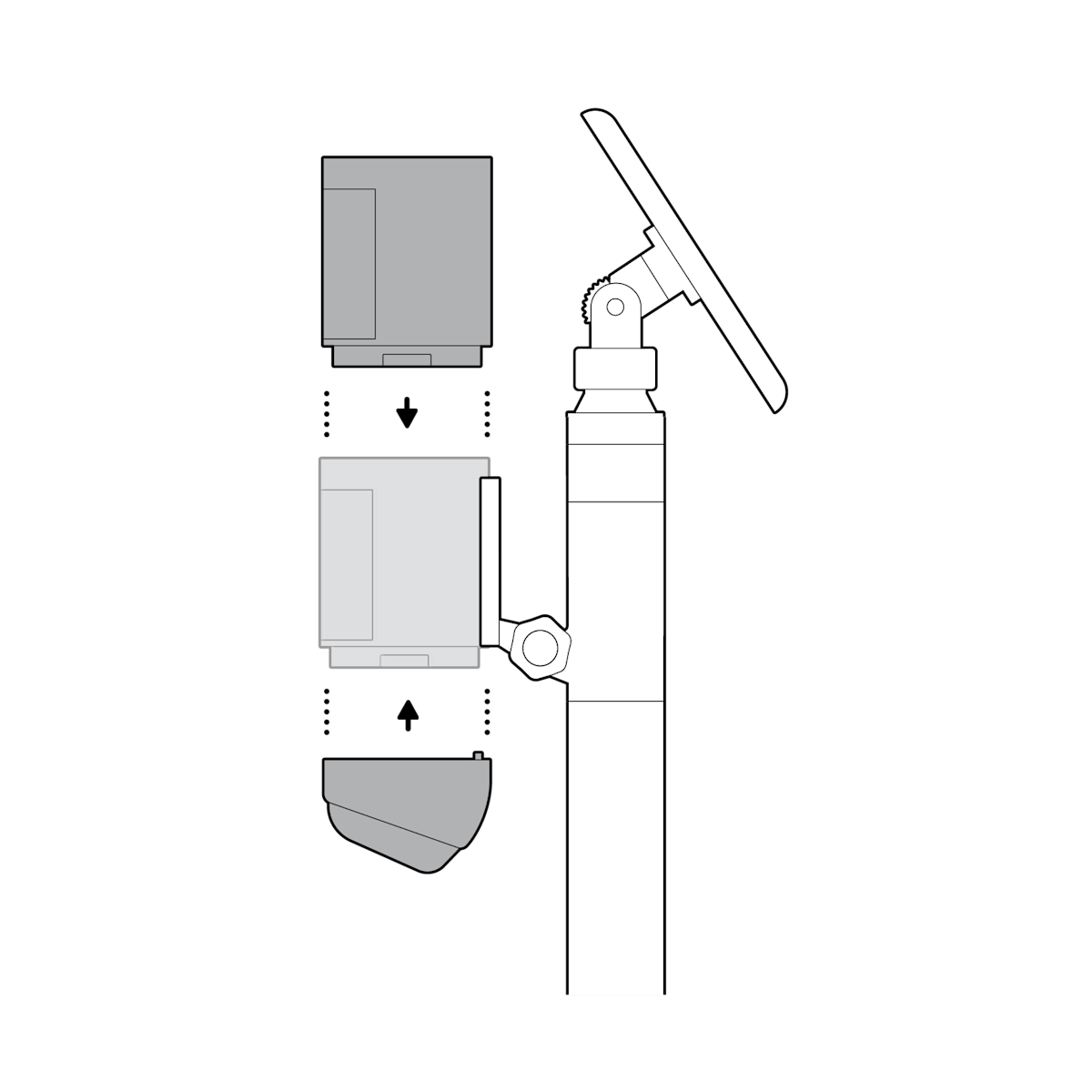

1. Décrochez le support de la caméra.

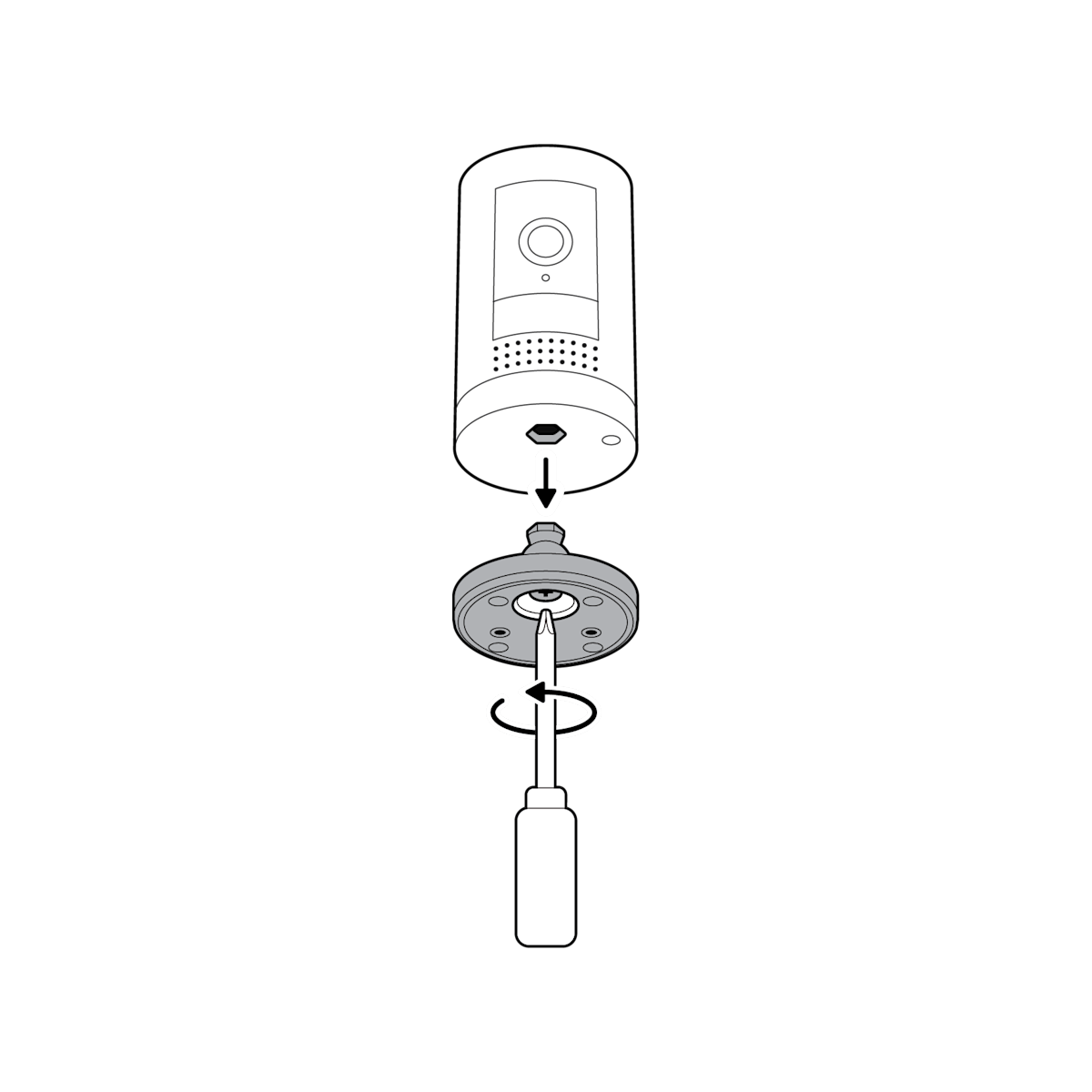

2. Dévissez le support de la caméra pour le détacher du cache de la batterie.

3. Retirez le capuchon en caoutchouc à l’arrière de votre caméra et utilisez-le pour couvrir la partie inférieure.

4. Retirez l’adaptateur de plaque du bras de montage raccordé.

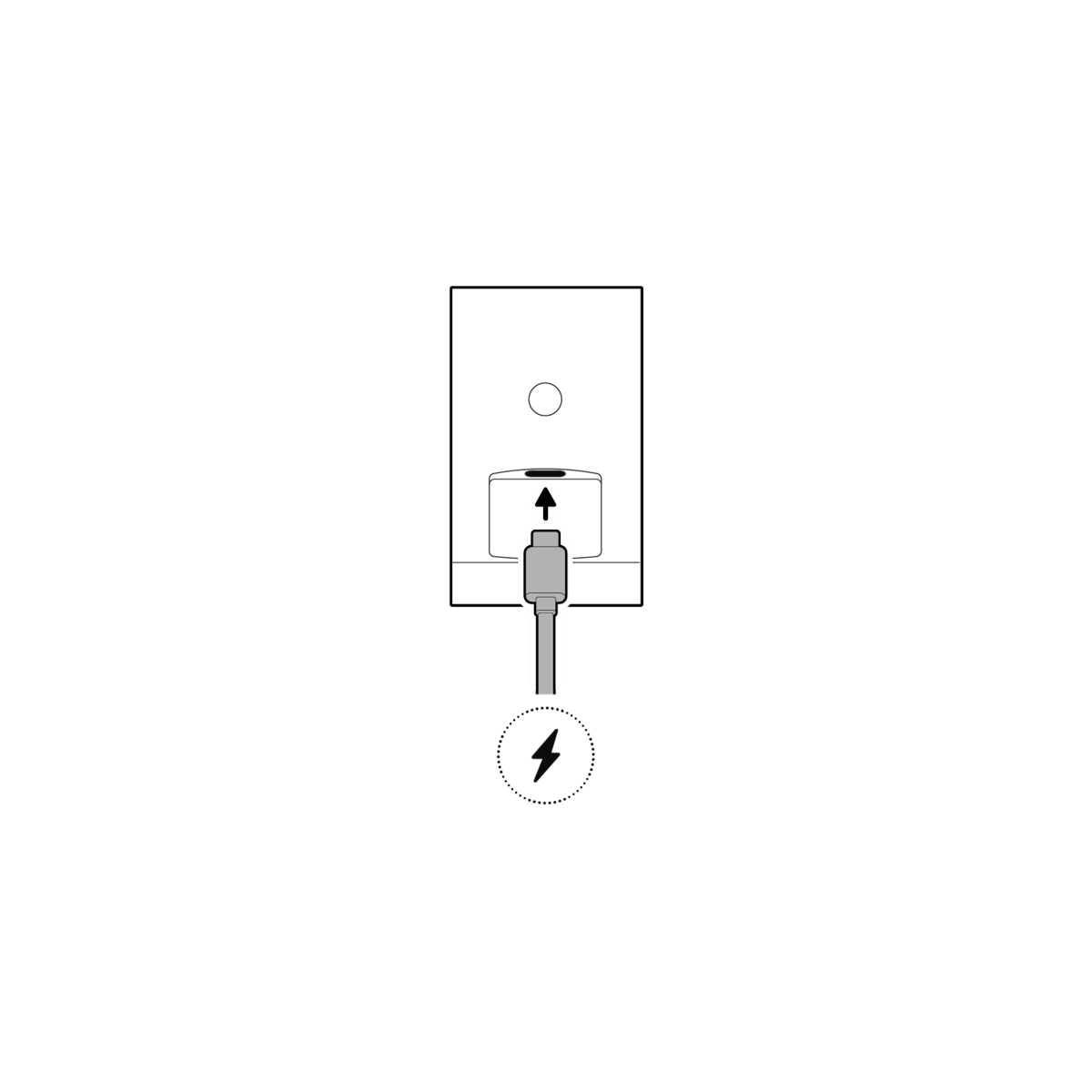

5. Branchez le câble d’alimentation.

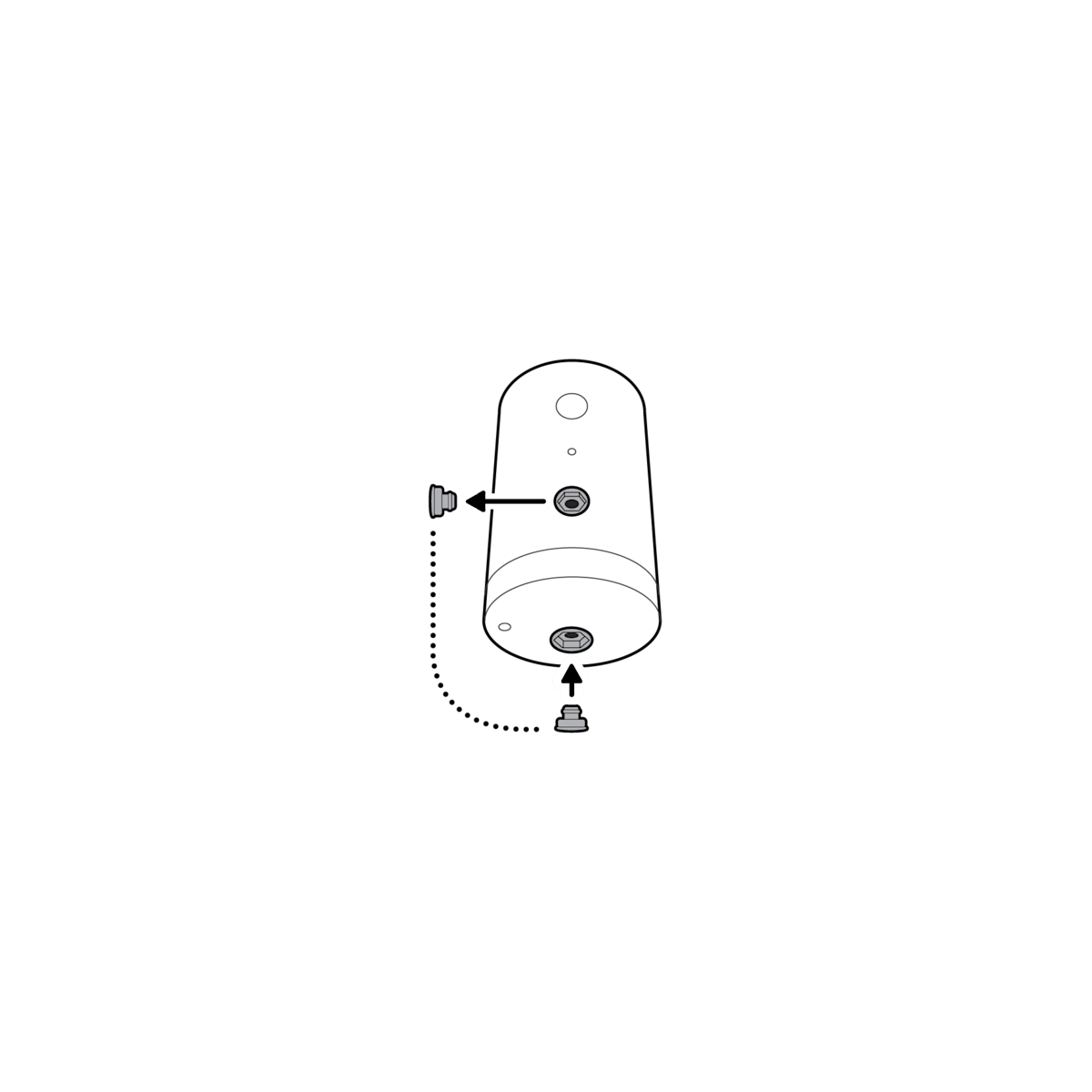

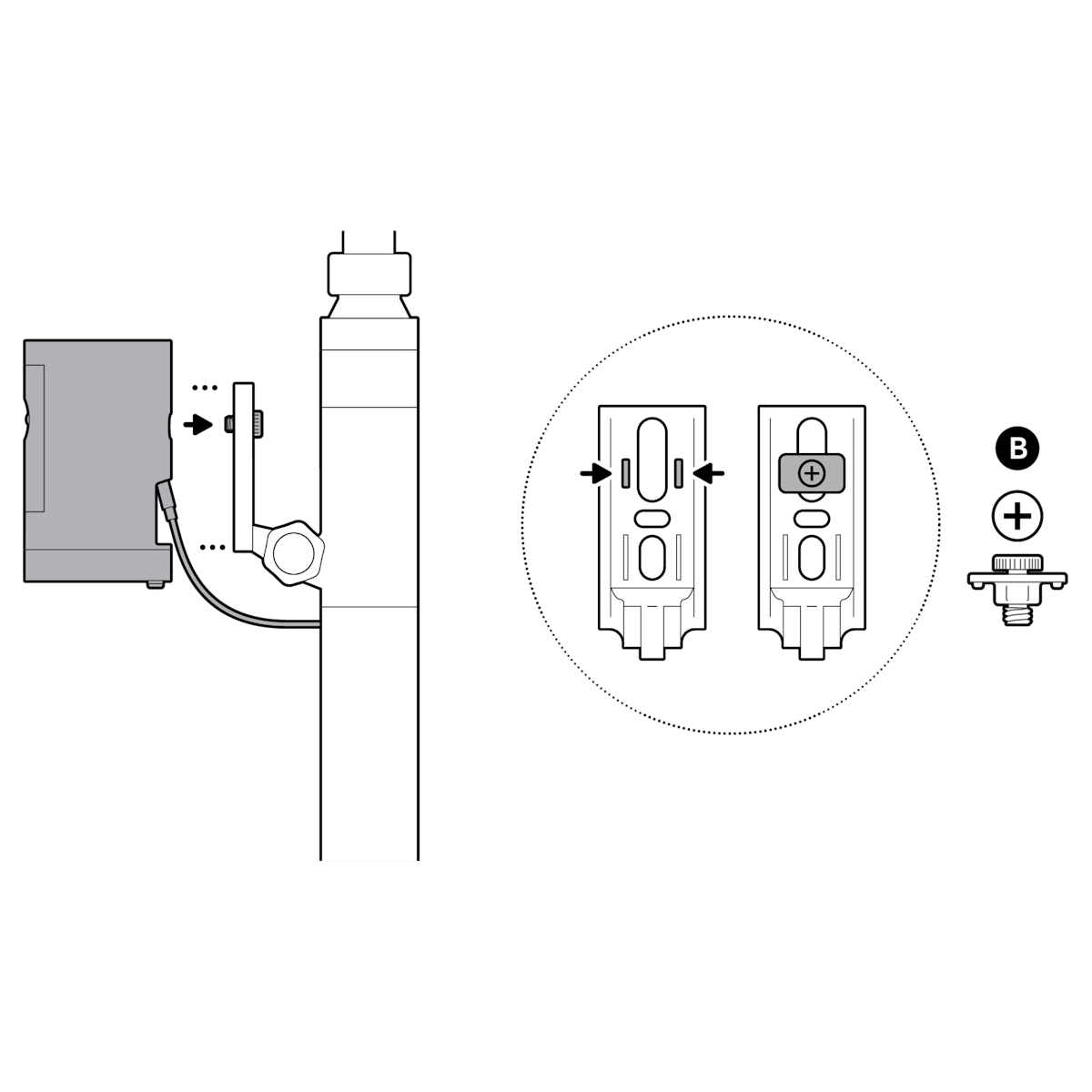

6. Fixez votre caméra dans la fente ovale supérieure à l’aide de la vis fournie.

REMARQUE : pour un meilleur résultat, alignez les bords latéraux de la vis avec les rainures situées à l’arrière du bras de support.

Outdoor Cam (anciennement Stick Up Cam (3e génération))

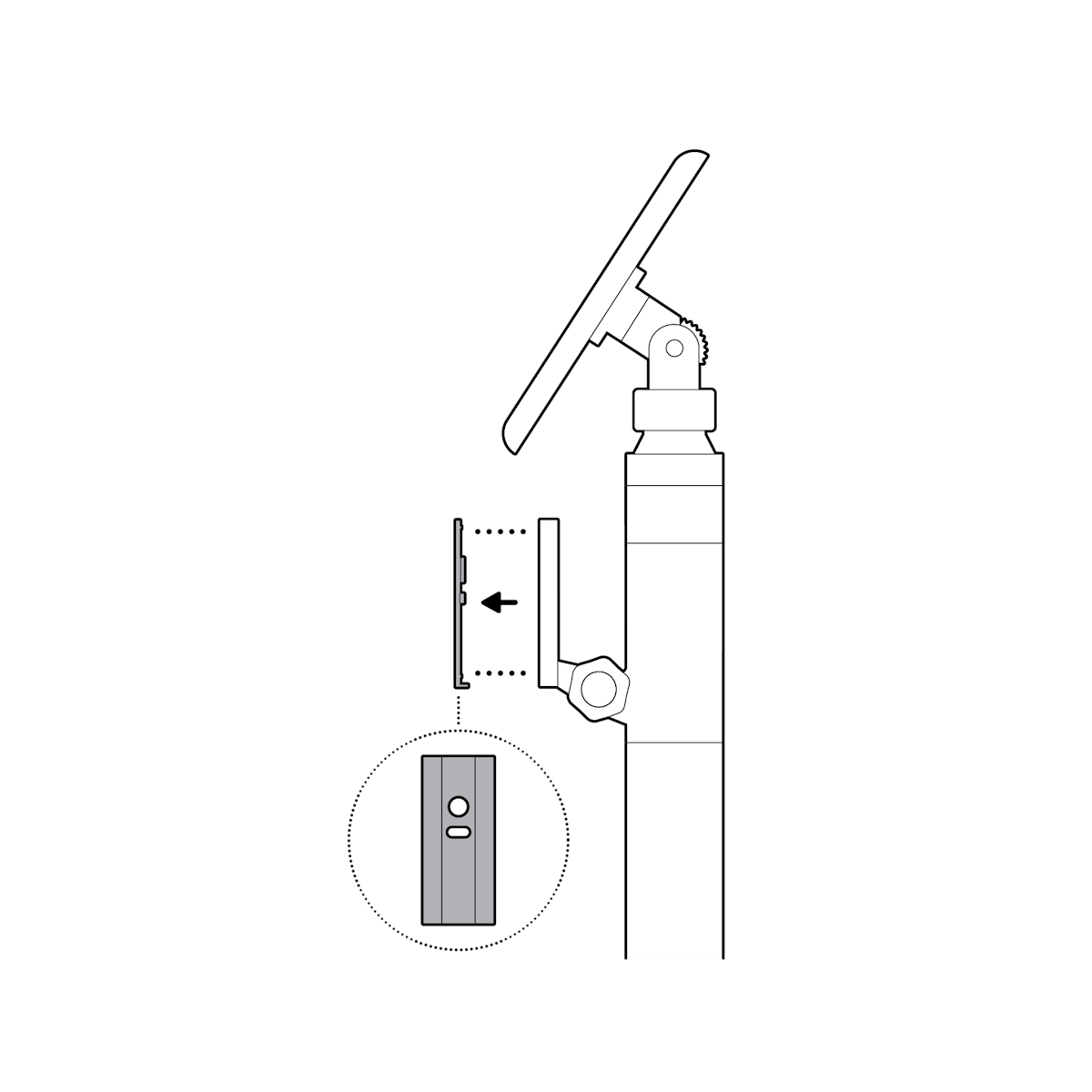

1. Dévissez le support de la caméra pour le détacher du cache de la batterie.

2. Retirez le capuchon en caoutchouc à l’arrière de votre caméra et utilisez-le pour couvrir la partie inférieure.

3. Retirez l’adaptateur de plaque du bras de montage raccordé.

4. Fixez votre caméra à l’aide de la fente ovale inférieure et de la vis à serrage à main fournie.

5. REMARQUE : pour un meilleur résultat, alignez les bords latéraux de la vis avec les rainures situées à l’arrière du bras de support.

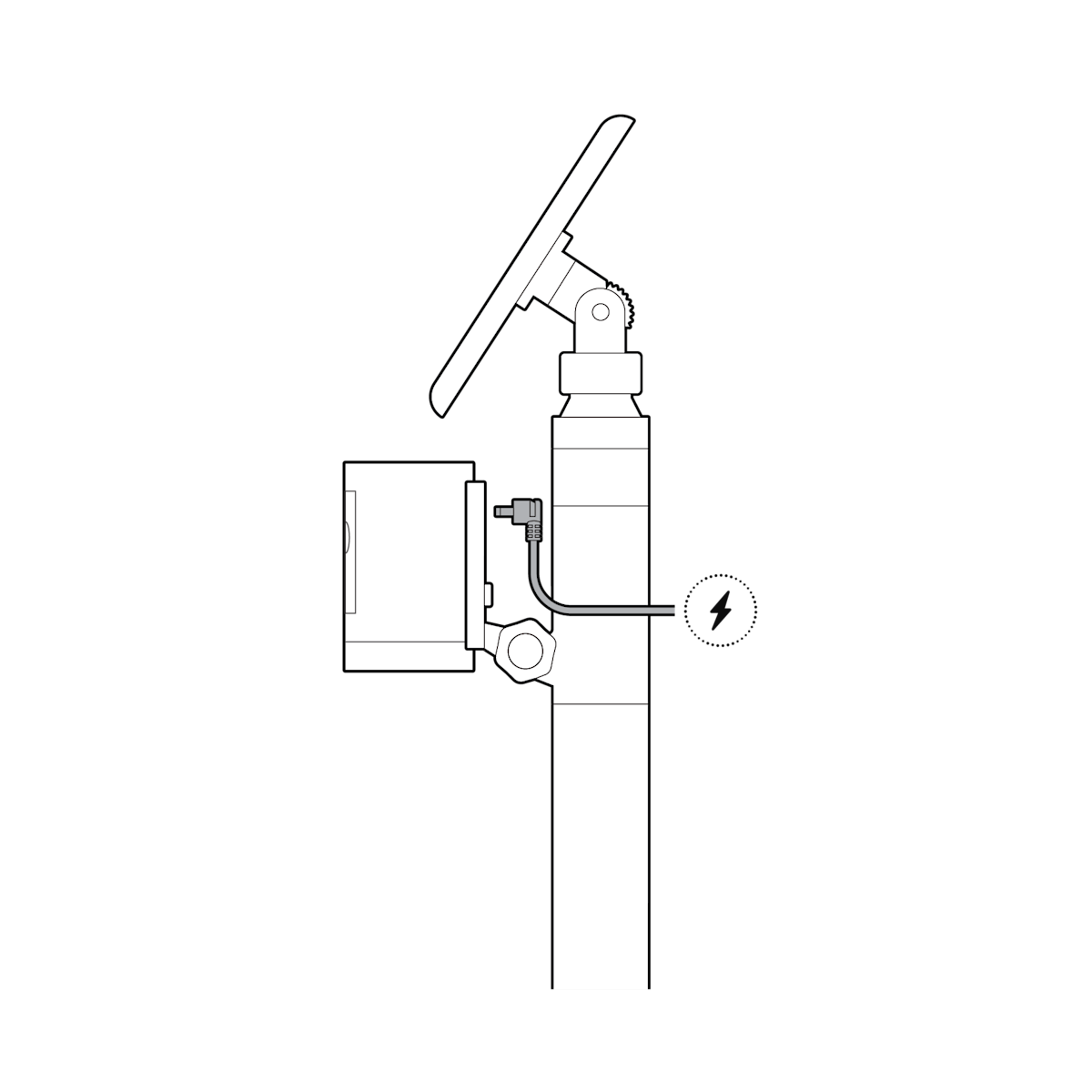

6. Branchez le câble d’alimentation.

Spotlight Cam

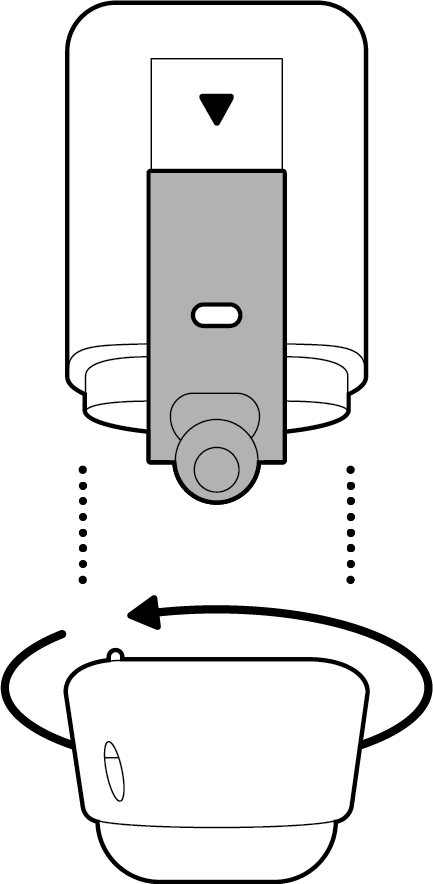

1. Retirez la plaque arrière de la caméra.

2. Faites glisser sur le support de la caméra. / Kamera auf die Halterung schieben.

3. Branchez le câble d’alimentation.

Adjusting your mount

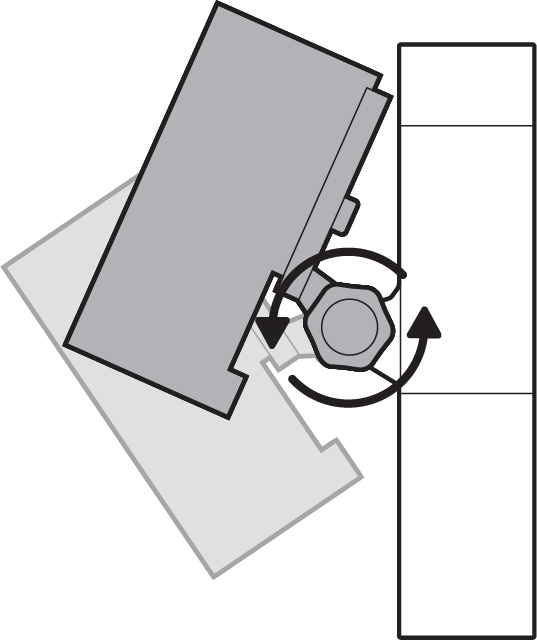

Desserrez la poignée pour régler l’angle de la caméra, puis serrez pour fixer.

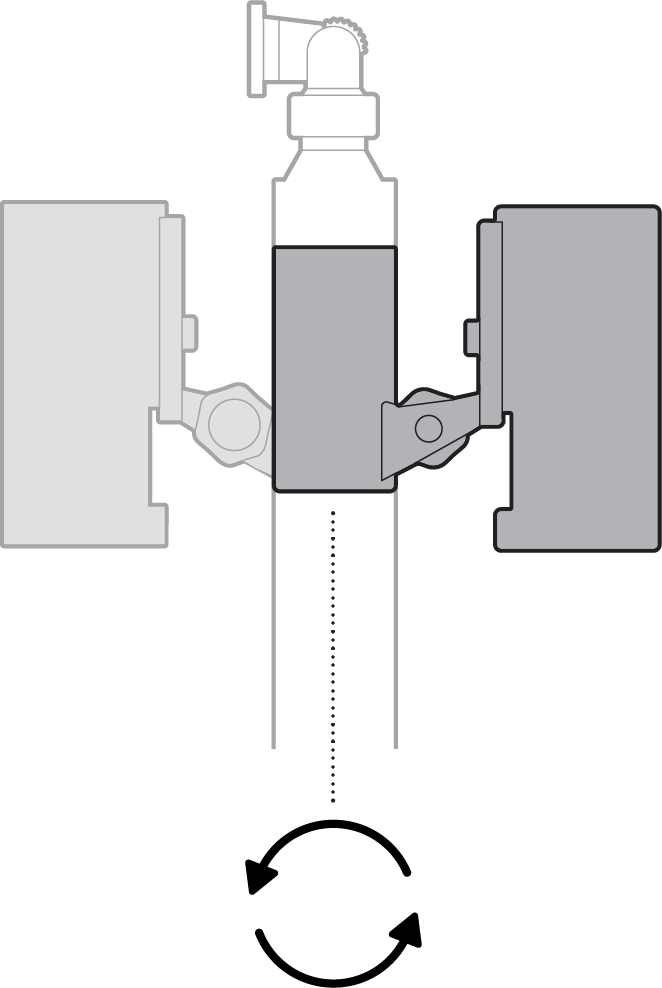

Faites pivoter le support pour poteau de la caméra de 360 degrés.

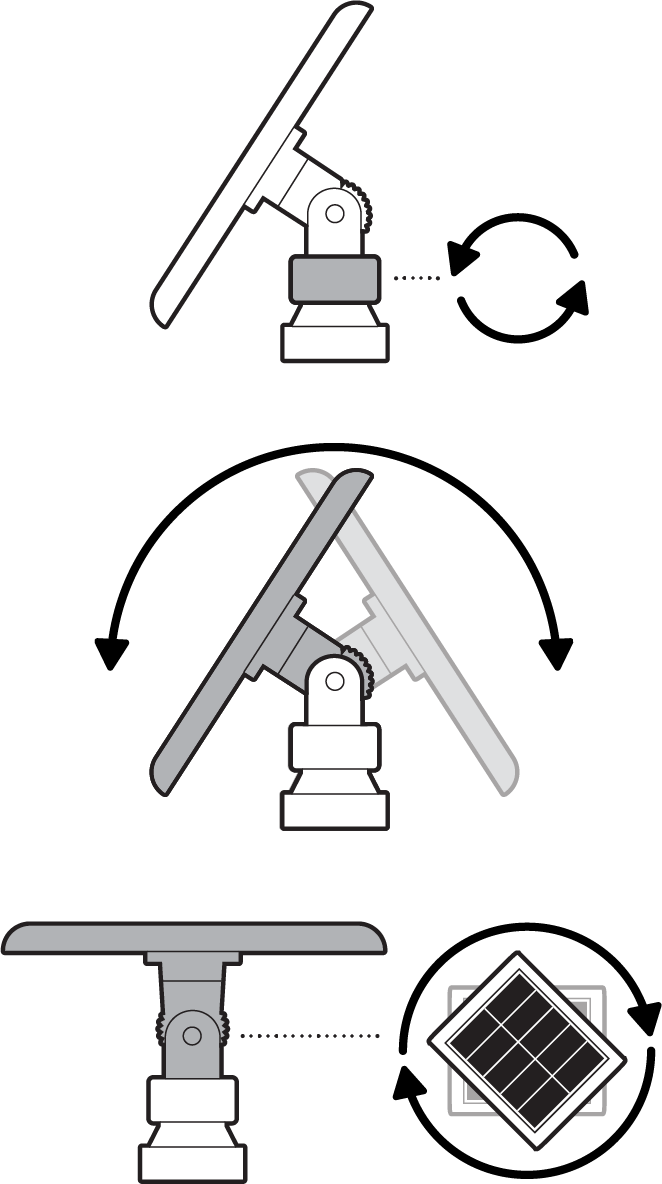

Desserrez la bague pour incliner ou faire pivoter le support du panneau solaire, puis serrez pour le fixer.
