Instalación del adaptador PoE+ con soporte

Instala el adaptador PoE+ con soporte siguiendo estas instrucciones paso a paso.

Piezas incluidas

Herramientas necesarias

Taladro

Destornillador de estrella

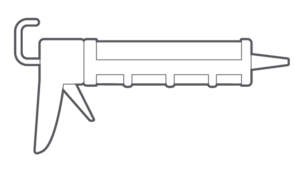

Pistola de sellado

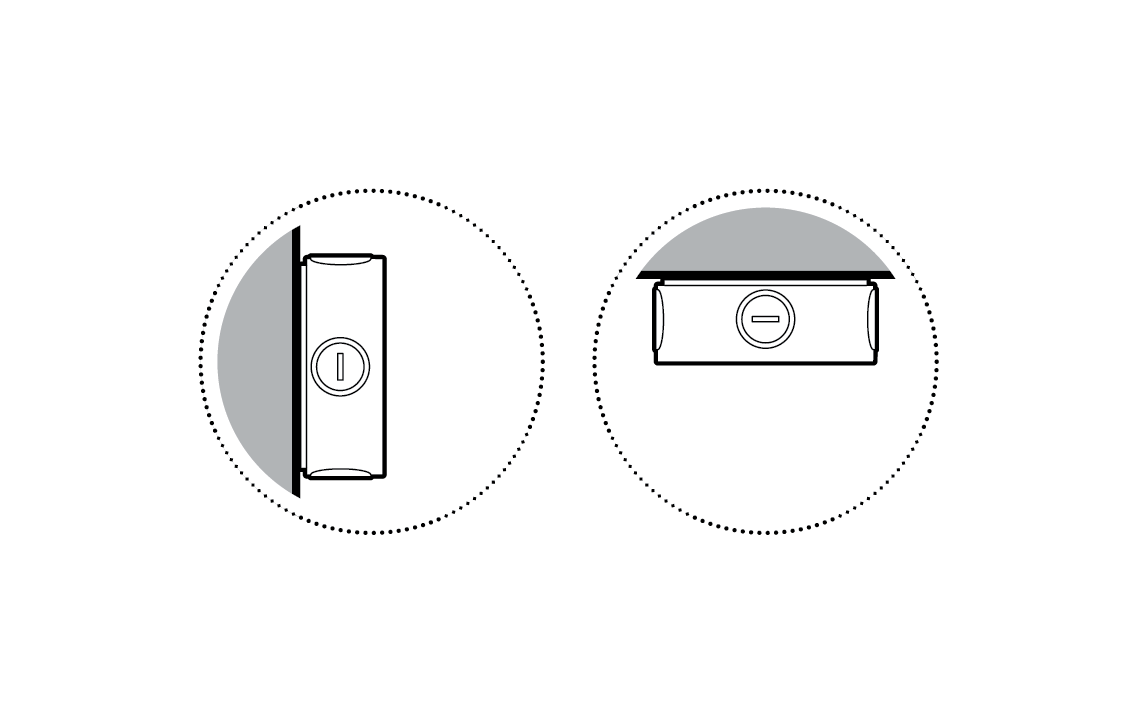

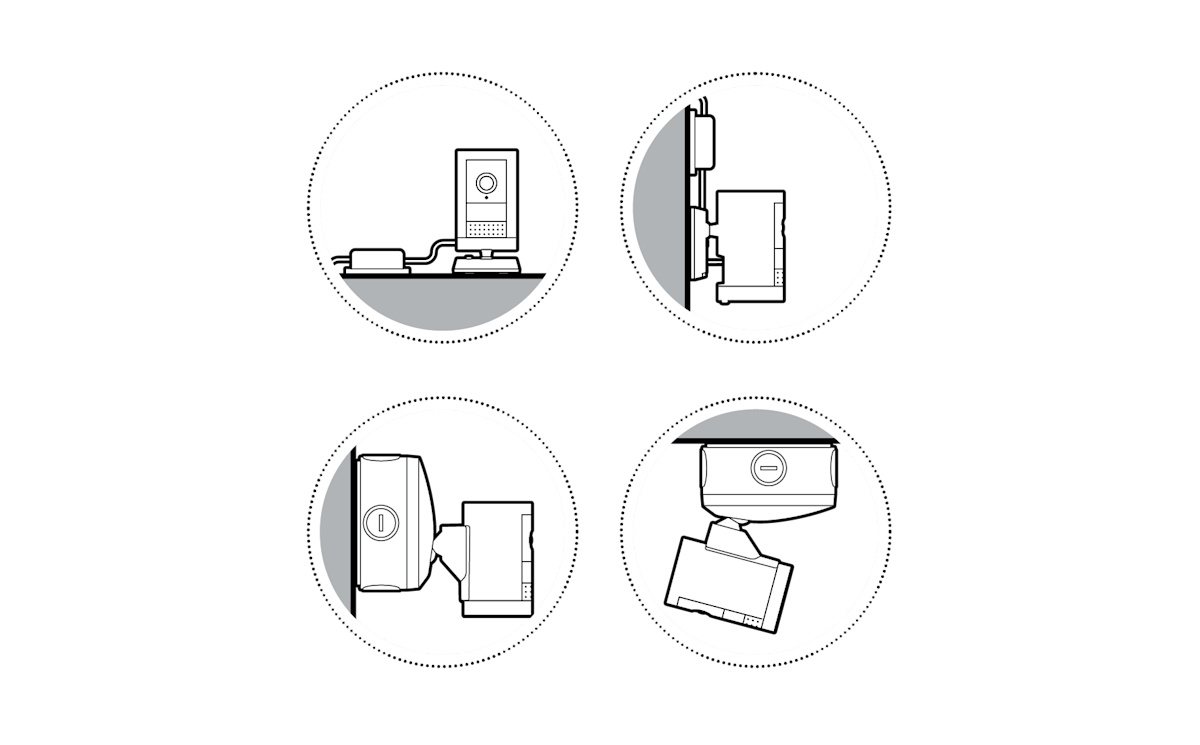

1. Elige la ubicación.

NOTA: antes de proceder a la instalación, asegúrate de que el conmutador PoE (Power-Over-Ethernet) compatible con PoE+ esté activo y conectado a un cable Ethernet de categoría 5 que funcione correctamente.

Instalación de la caja de conexiones

1. Utilizzare una moneda para desenroscar un tapón del lateral o de la parte posterior de la caja de conexiones.

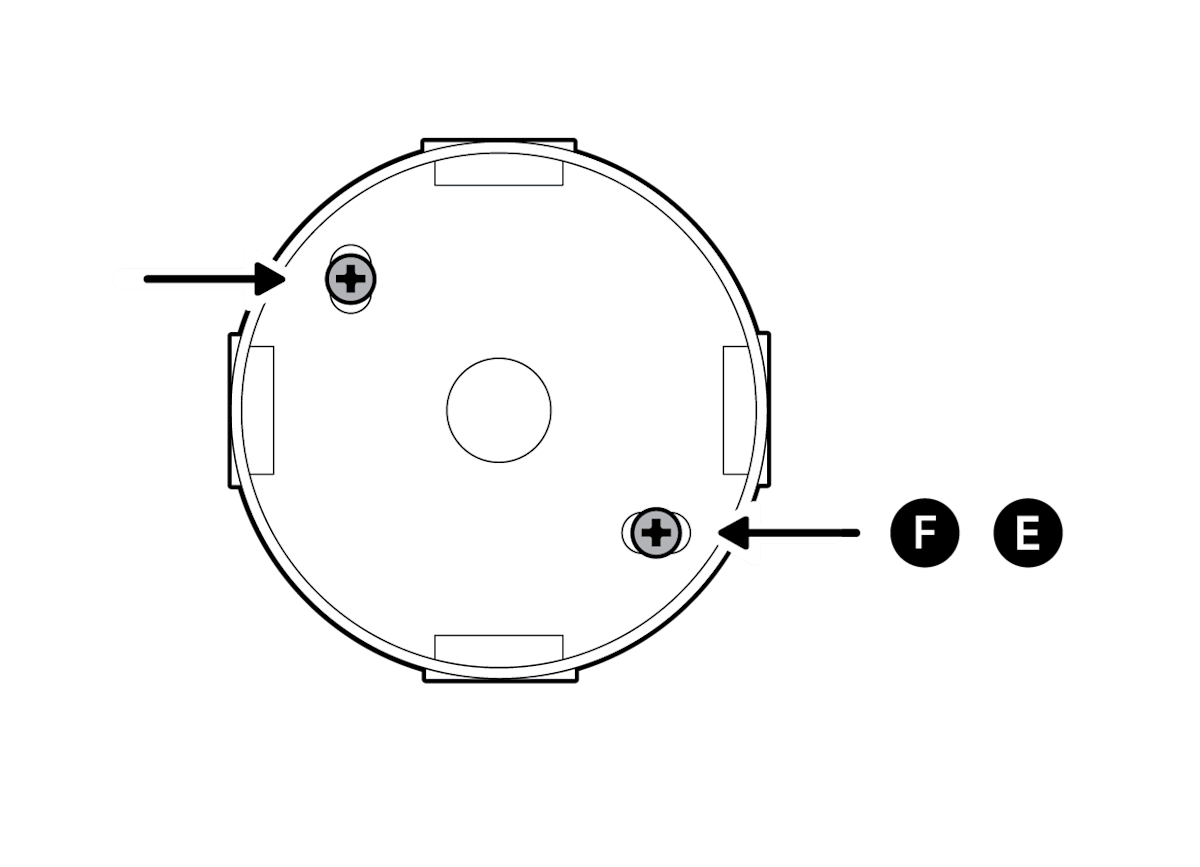

2. Instala la caja de conexiones incluida en la pared o el techo con los tornillos incluidos.

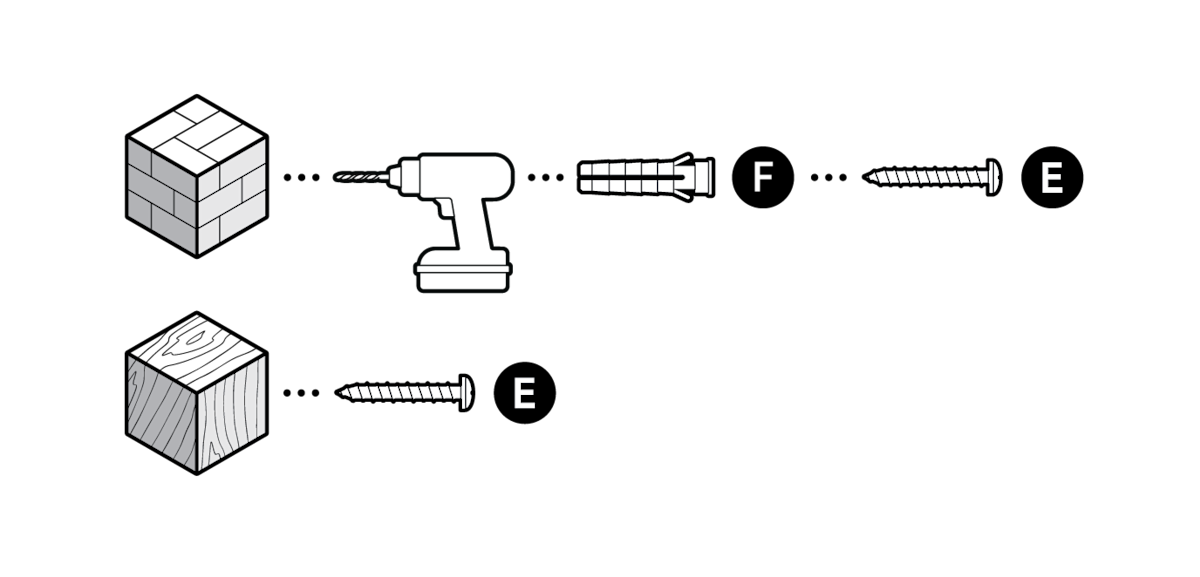

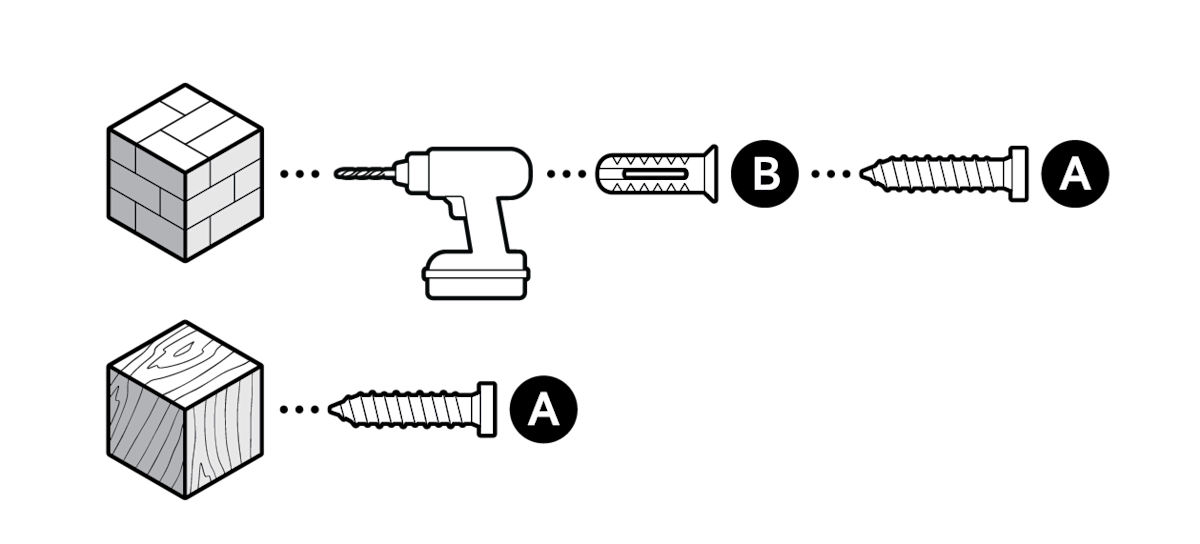

En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 5 mm para perforar los agujeros en los que irán introducidos los tacos de pared incluidos.

3. Cubre los orificios de lostornillos con los tapones incluidos.

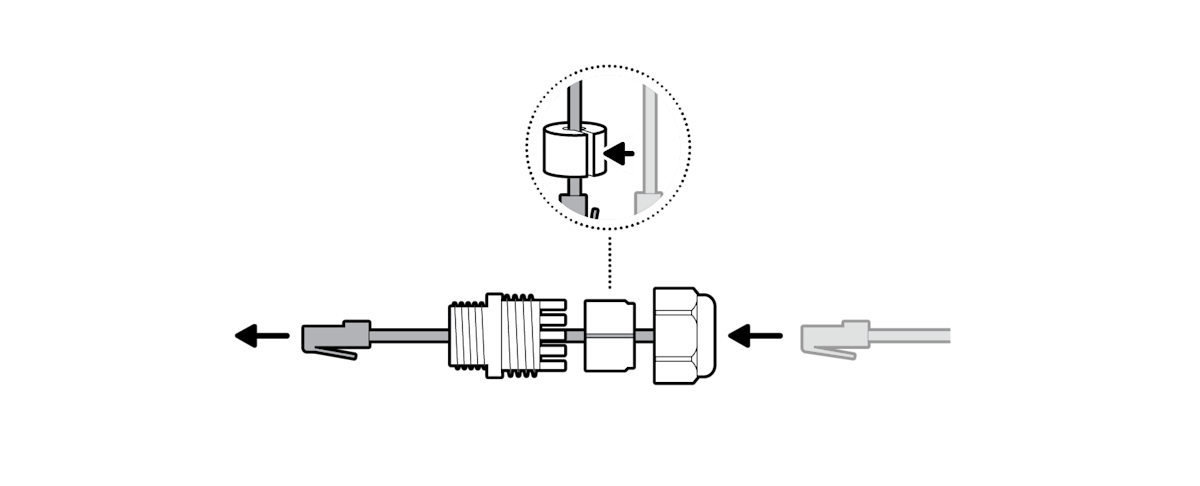

4. Desmonta el prensaestopas. Para ello, desenrosca el tapón para separarlo del cuerpo.

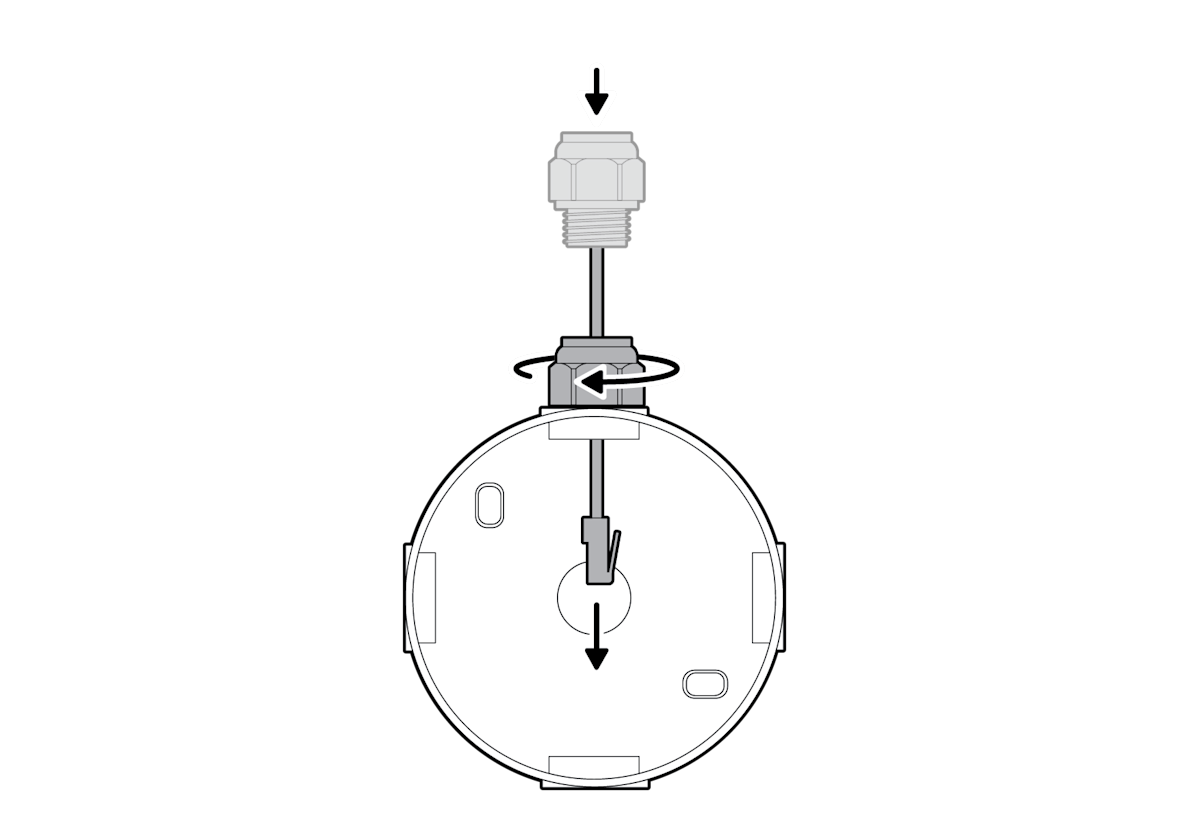

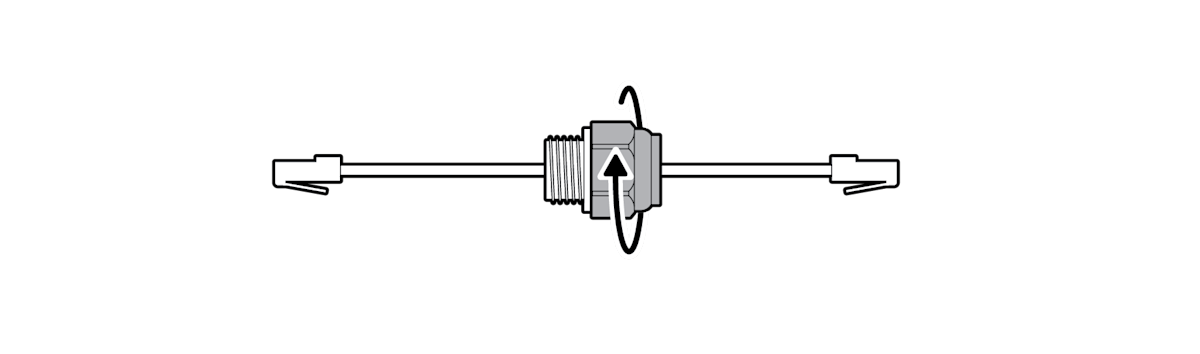

5. Pasa el cable Ethernet por el prensaestopas, rodea el cable con la junta tórica y enrosca con fuerza hasta que todo quede bien sellado.

NOTA: si se pasa el cable Ethernet por el orificio central, no es necesario colocar el prensaestopas

6. Introduce el cable Ethernet por el orificio ciego y asegúrate de que el prensaestopas quede bien ajustado.

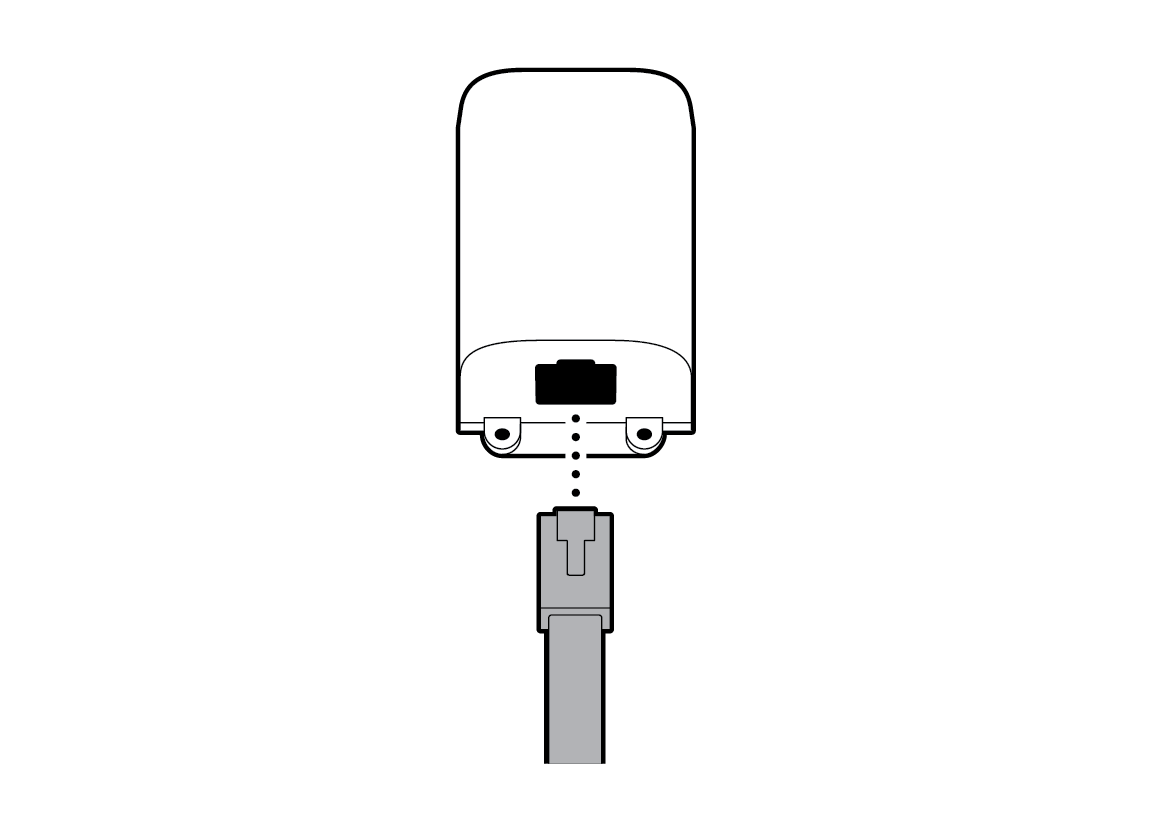

7. Conecta el cable Ethernet al adaptador.

8. Conecta el cable USB-C de la cubierta de la caja de conexiones al adaptador y asegúrate de que esté completamente insertado.

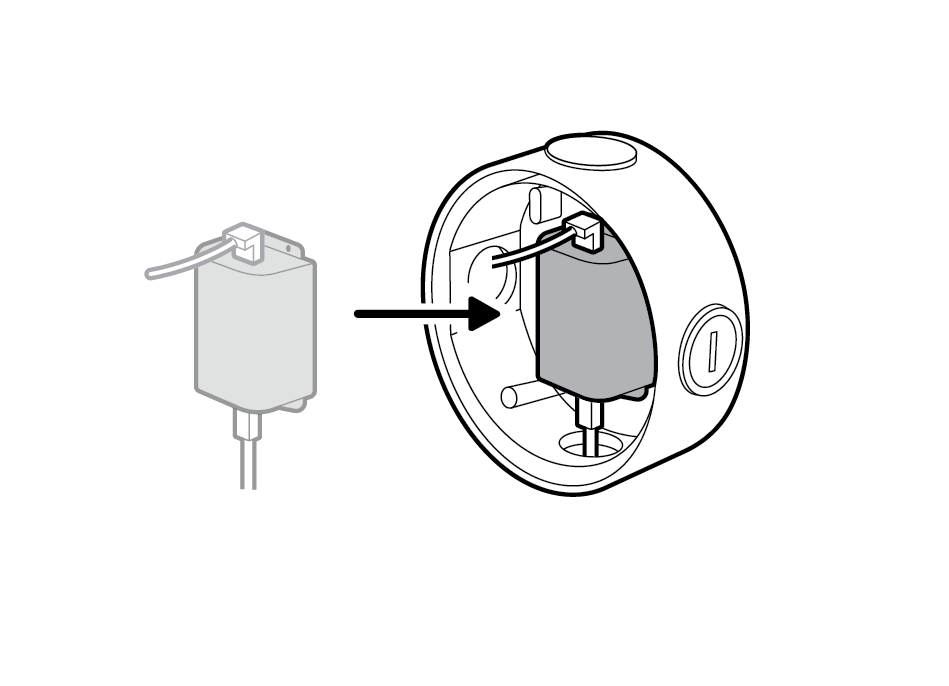

9. Encaja el adaptador en el centro de la caja de conexiones.

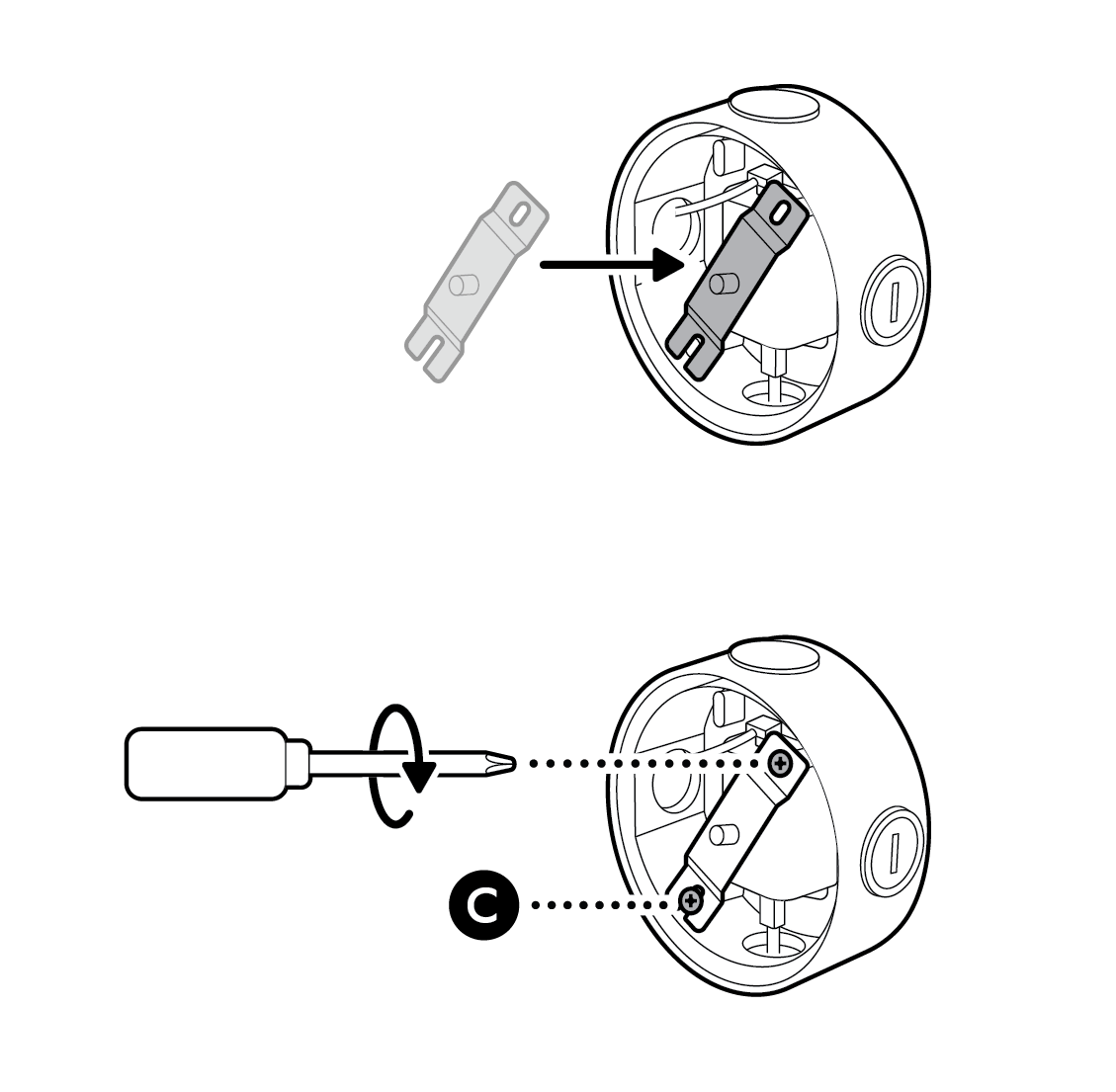

10. Fija la barra metálica con los tornillos incluidos, empezando por el orificio cerrado.

11. Cierra la caja de conexiones con la cubierta de la caja de conexiones.

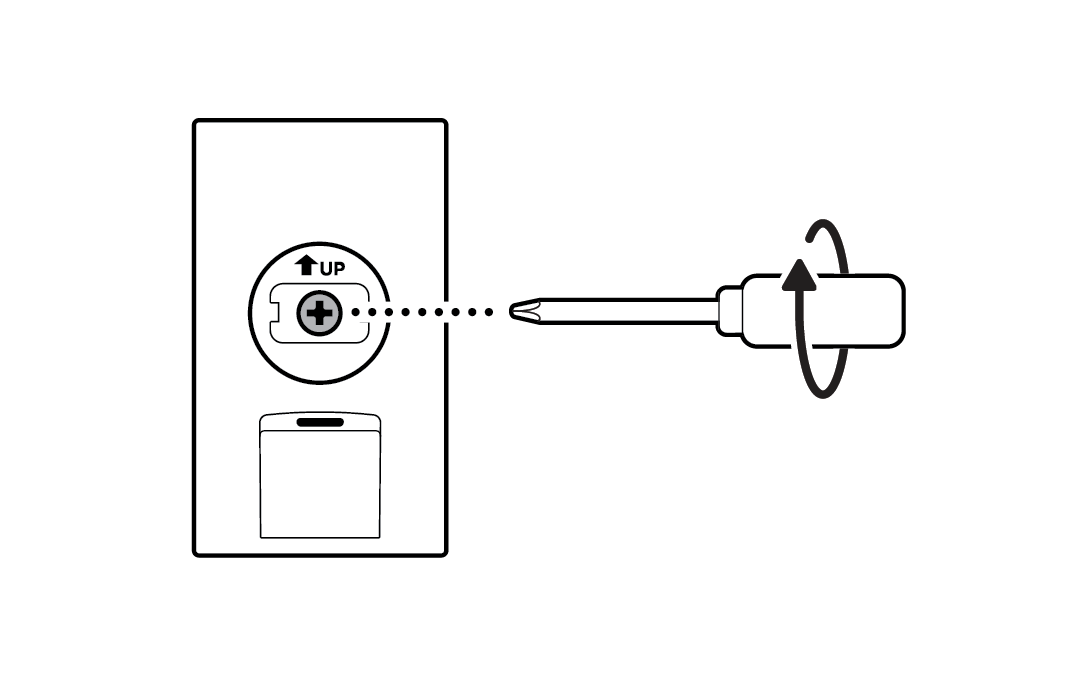

12. Aprieta el tornillo centralpara fijar la cubierta de la caja de conexiones en su sitio.

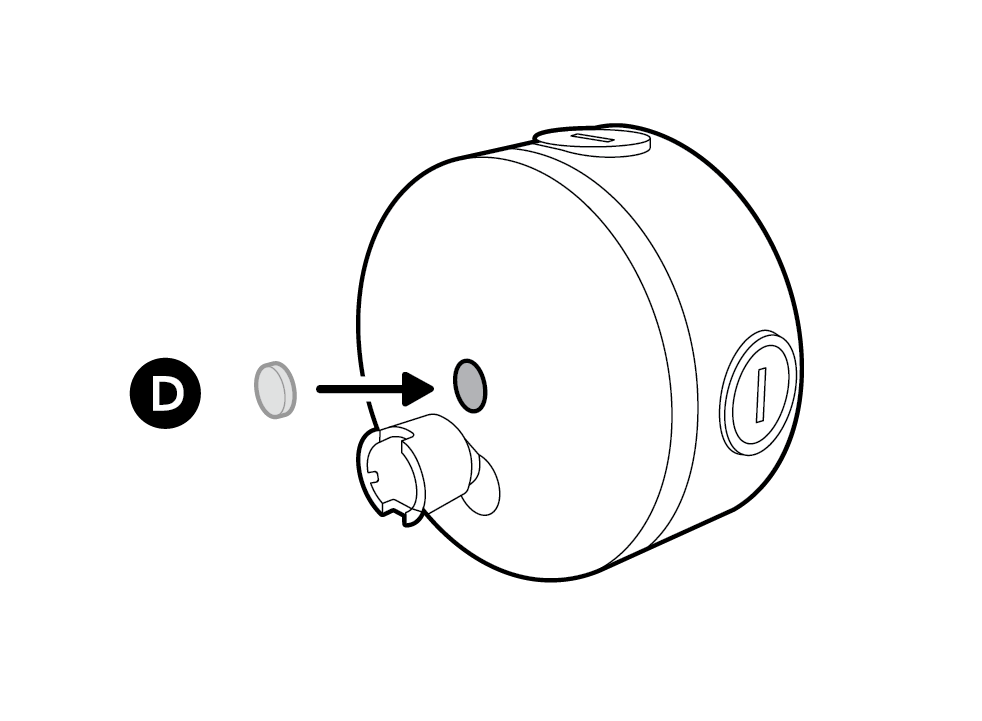

13. Cubre el orificio central del tornillo con el tapón incluido.

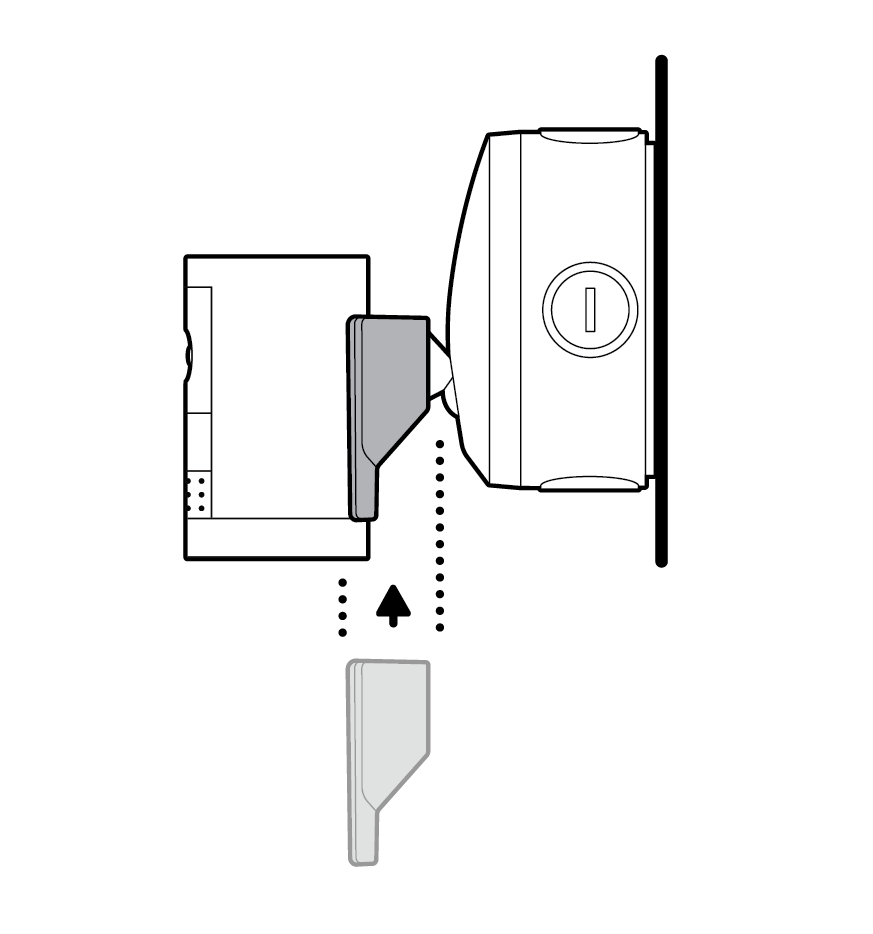

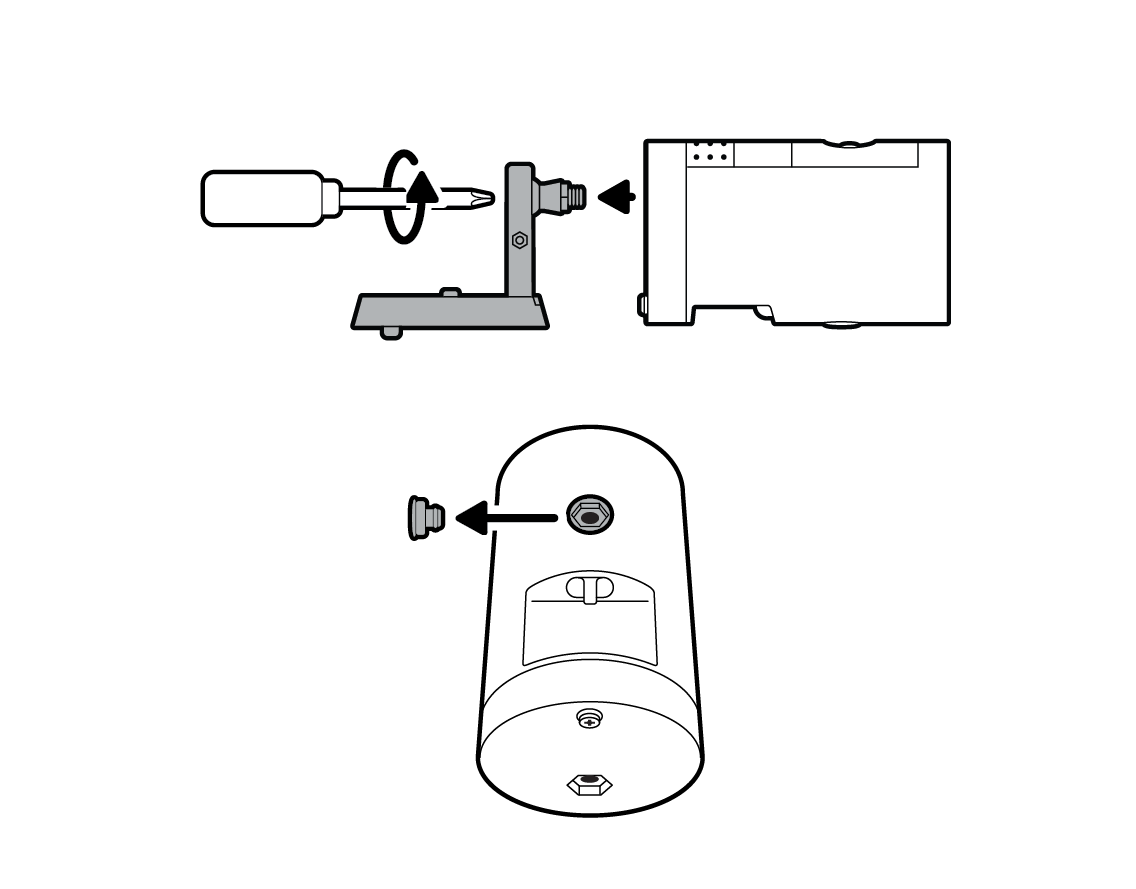

14. Consulta la guía de configuración de la cámara para retirar el soporte original y el tapón de goma.

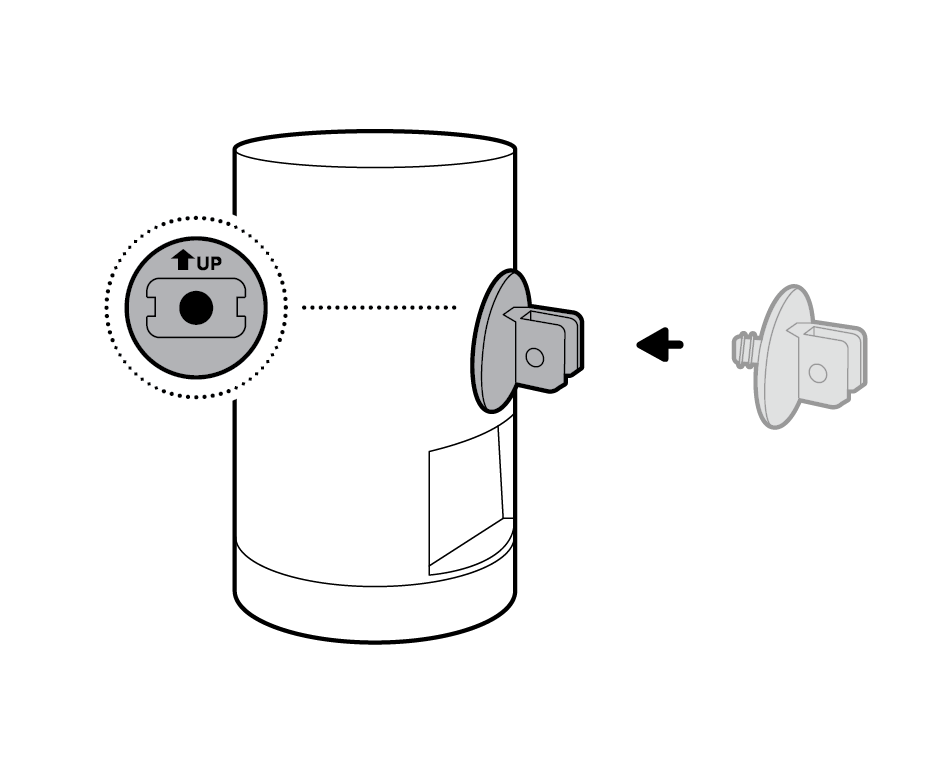

15. Fija la junta hexagonal incluida a la parte posterior de la cámara y comprueba que la ranura del cable esté alineada verticalmente.

16. Si es necesario, consulta la guía de configuración de la cámara para retirar el tapón de goma del puerto de alimentación de la cámara.

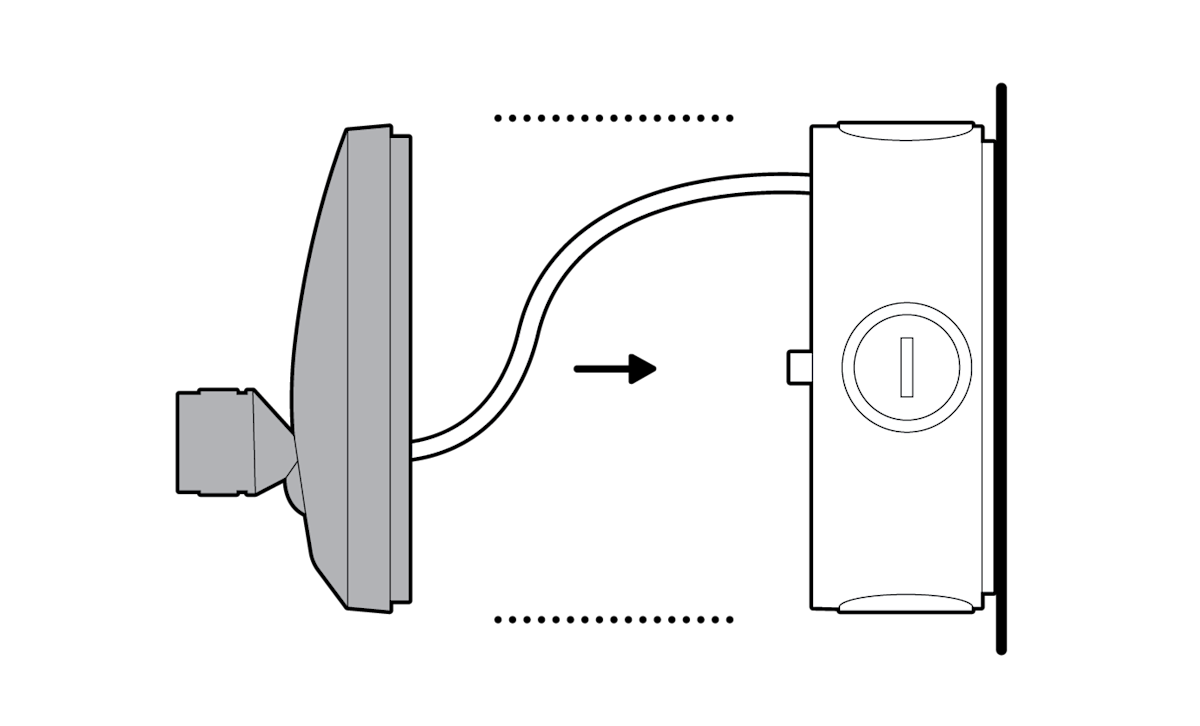

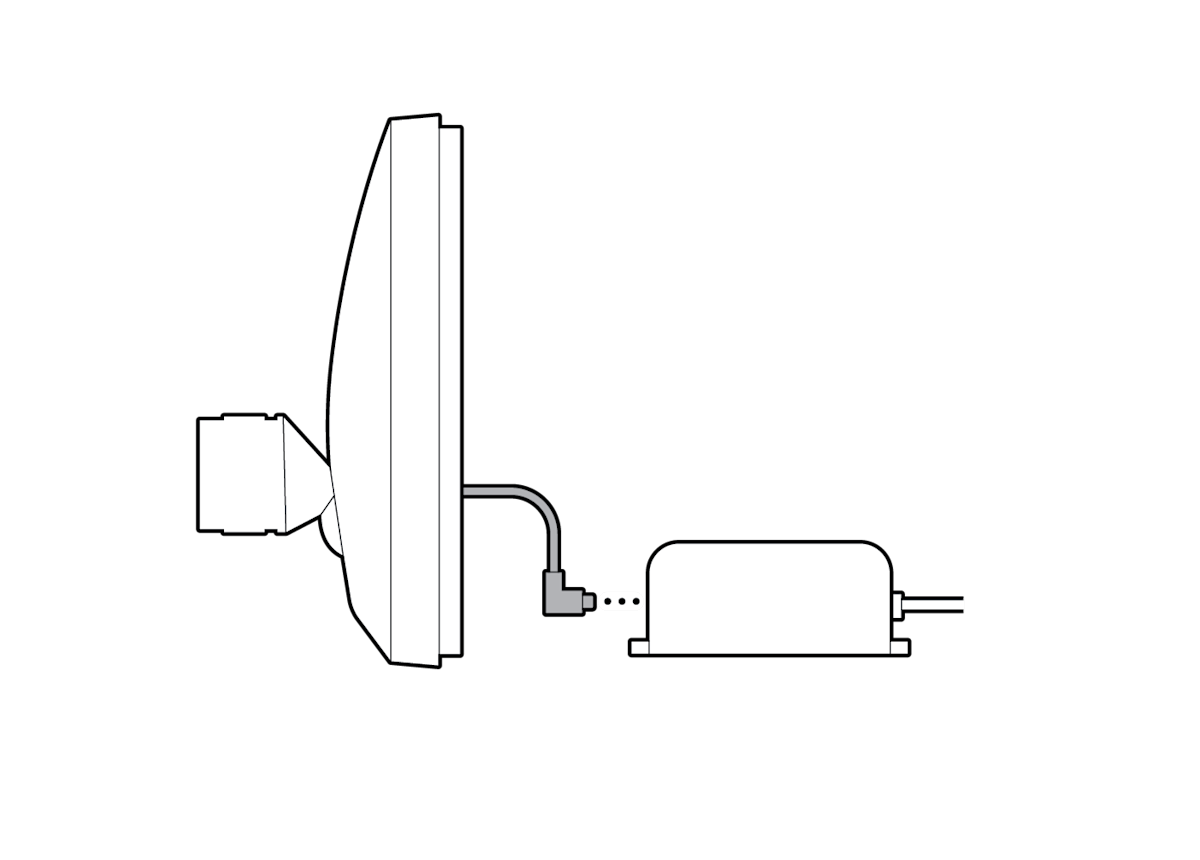

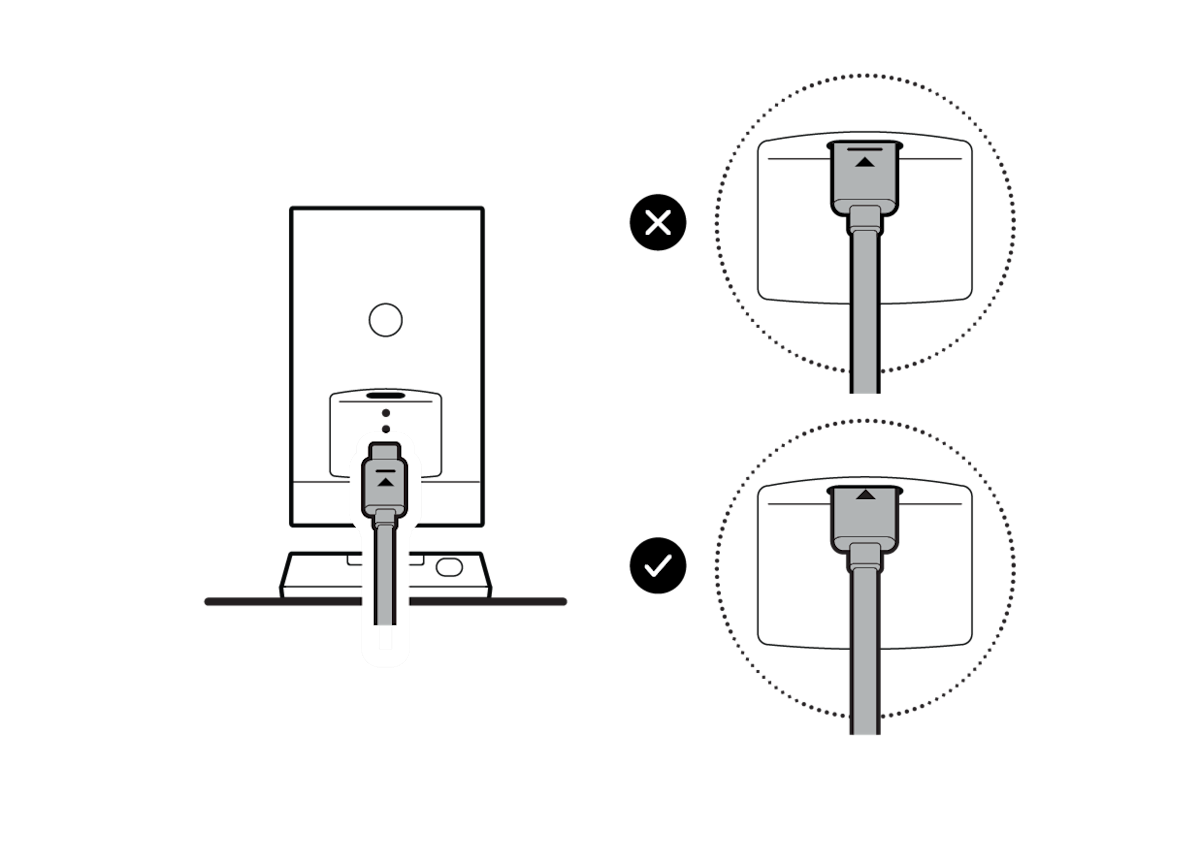

17. Conecta el cable USB-C de la cubierta de la caja de conexiones a la cámara y asegúrate de que quede completamente insertado.

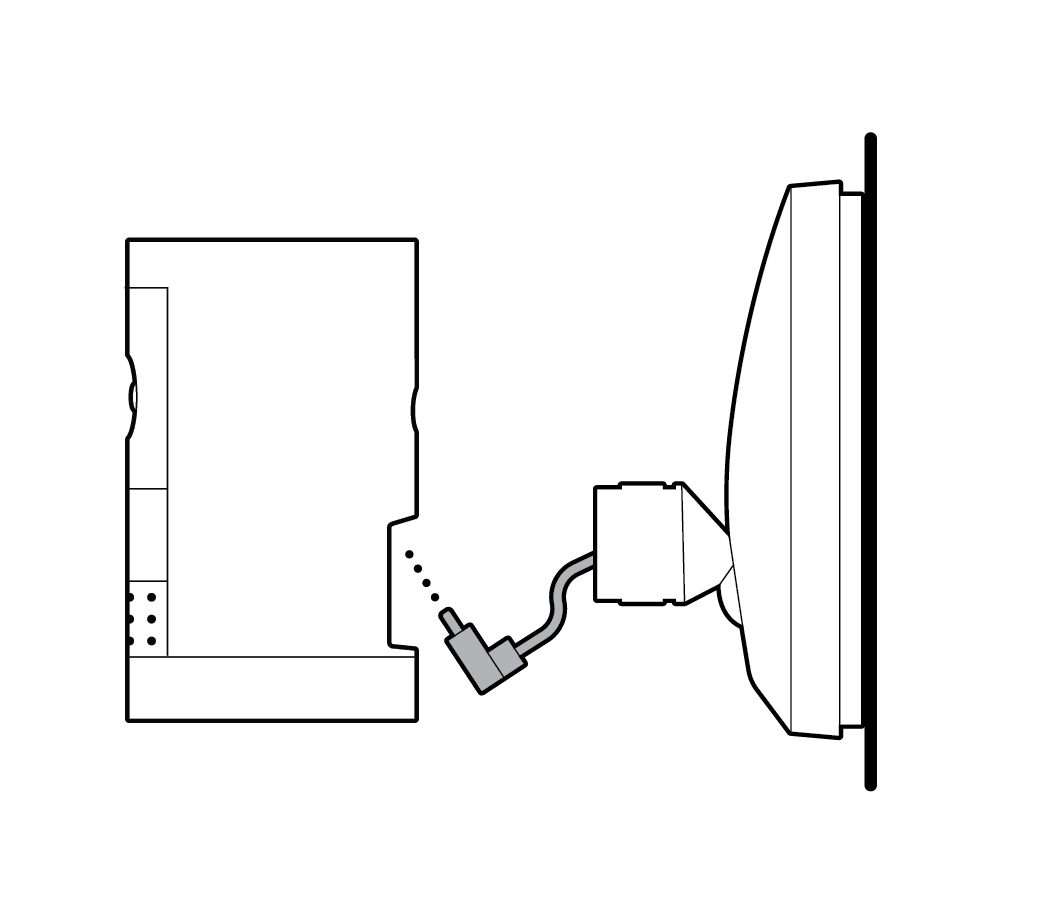

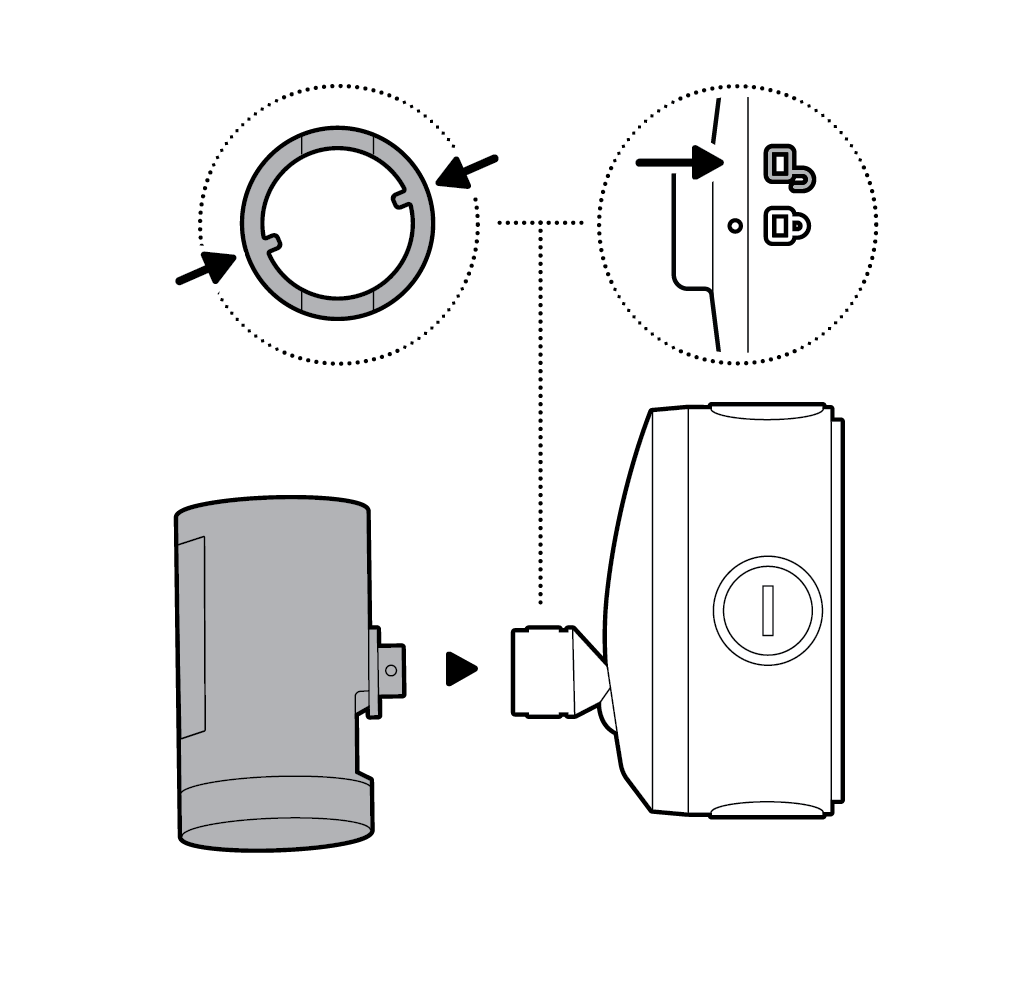

18. Allineare los indicadores de bloqueo de la junta hexagonal con los de la cubierta de la caja de conexiones e inserta la junta.

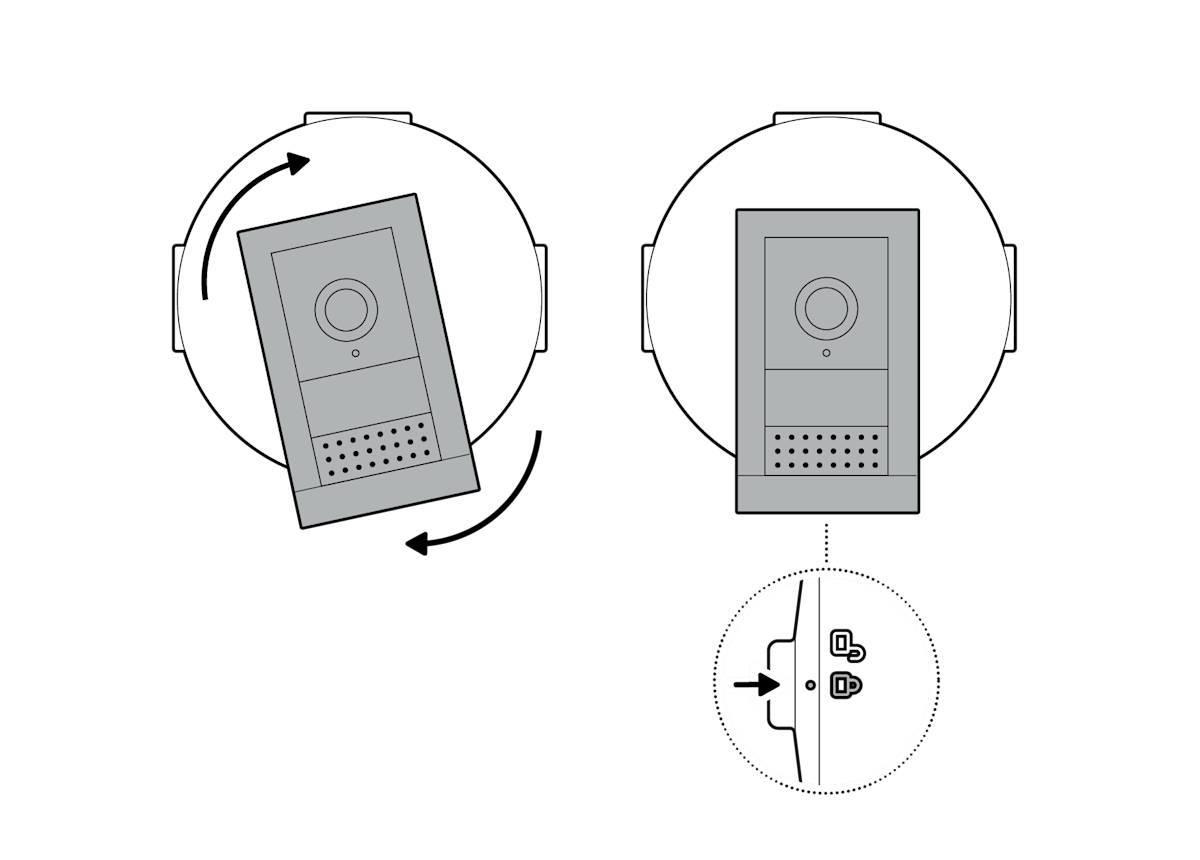

19. Gira hasta que la cámara encaje en su lugar.

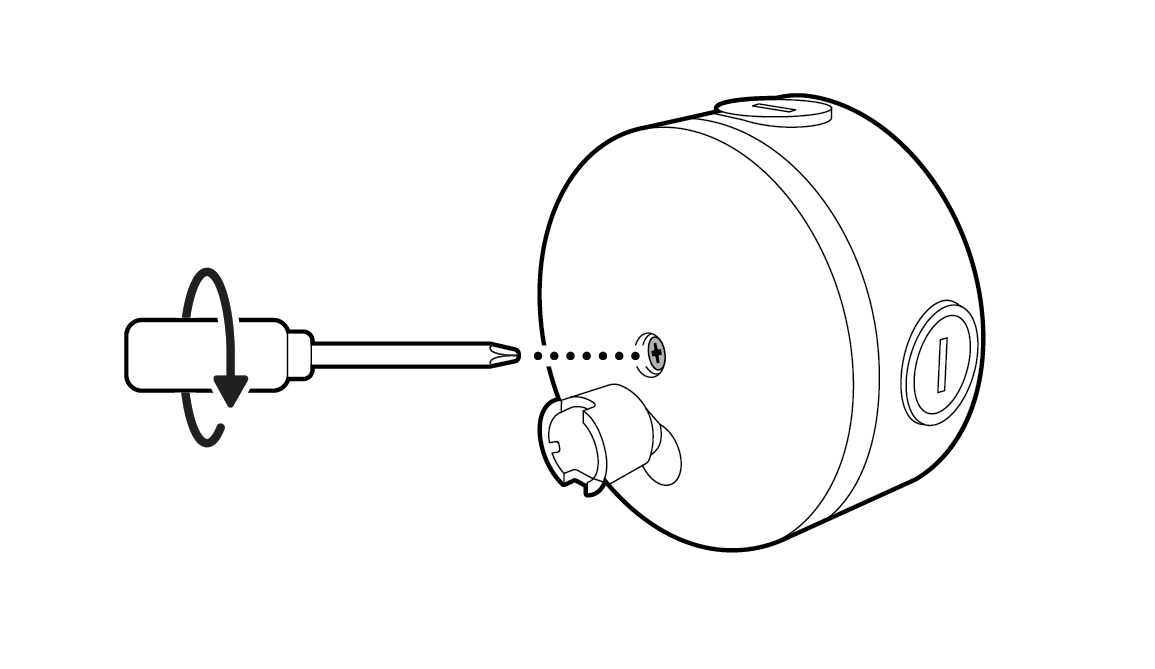

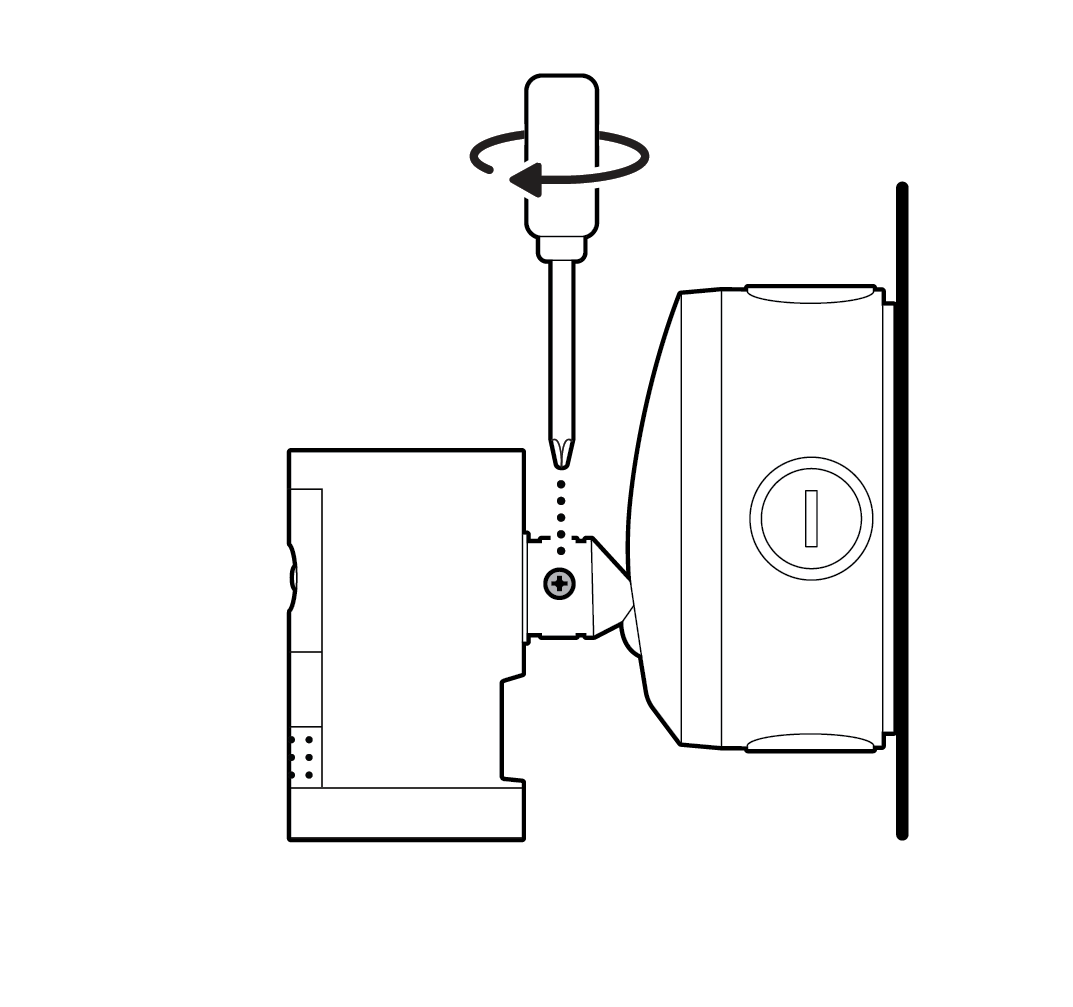

20. Aprieta el tornillo de seguridad.

21. Coloca la cubierta decorativa de la cámara deslizándola hasta que oigas un clic.

22. Si vas a instalar Outdoor Cam Plus, utiliza la cubierta decorativa 1. Si vas a instalar Outdoor Cam Pro, utiliza la cubierta decorativa 2.

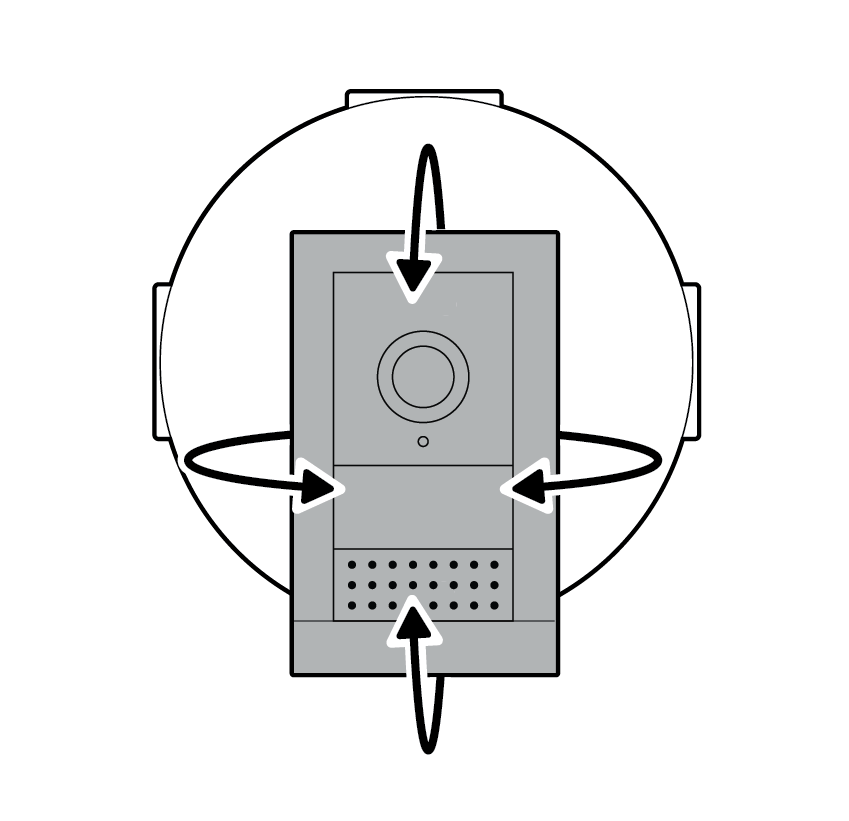

23. Si es necesario, ajusta la posición de la cámara.

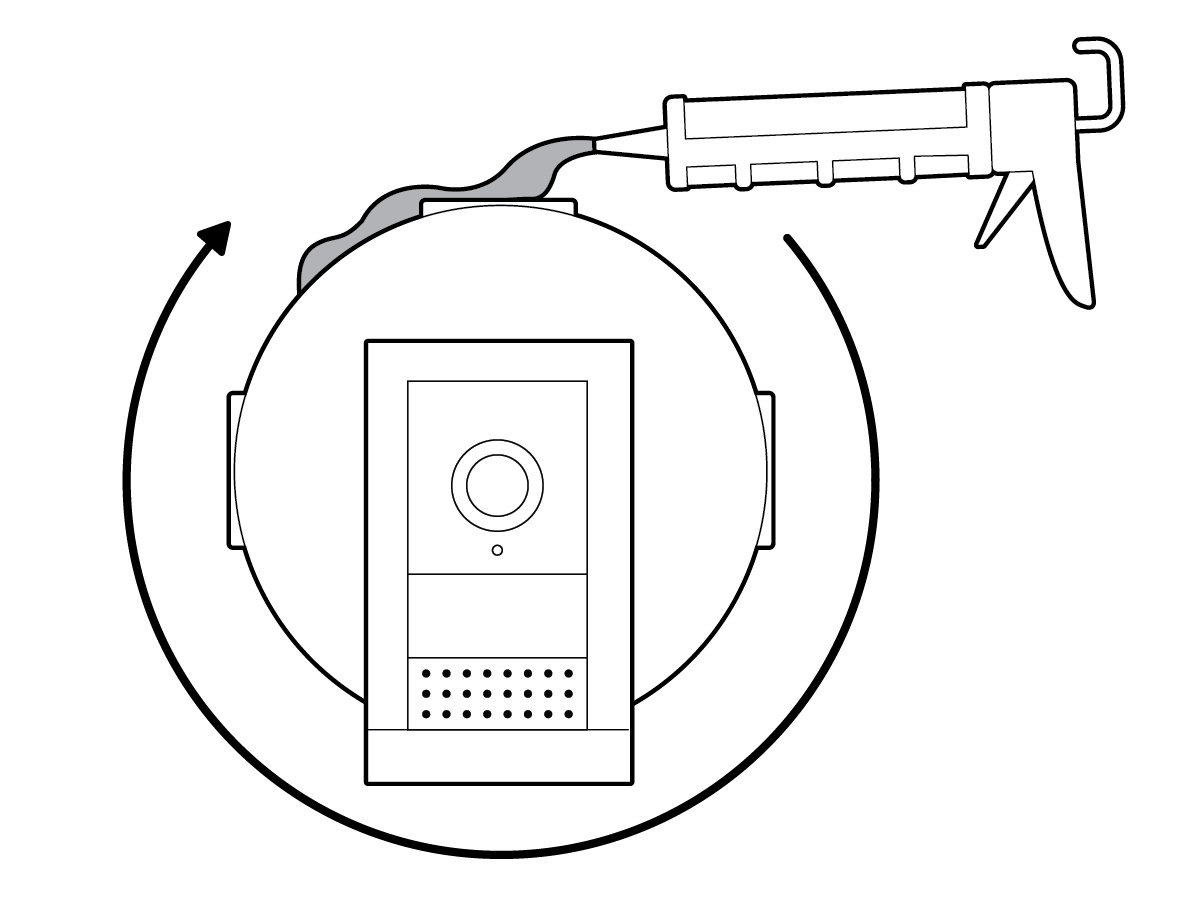

24. Para aumentar la resistencia a la intemperie, aplica una silicona o masilla adecuada alrededor de los orificios ciegos de la caja de conexiones, entre la caja de conexiones y la cubierta de la caja de conexiones, así como entre la caja de conexiones y la superficie de montaje, para sellar cualquier hueco

Instalación en superficies planas

SOLO PARA USO EN INTERIORES

1. Conecta el cable Ethernet al adaptador.

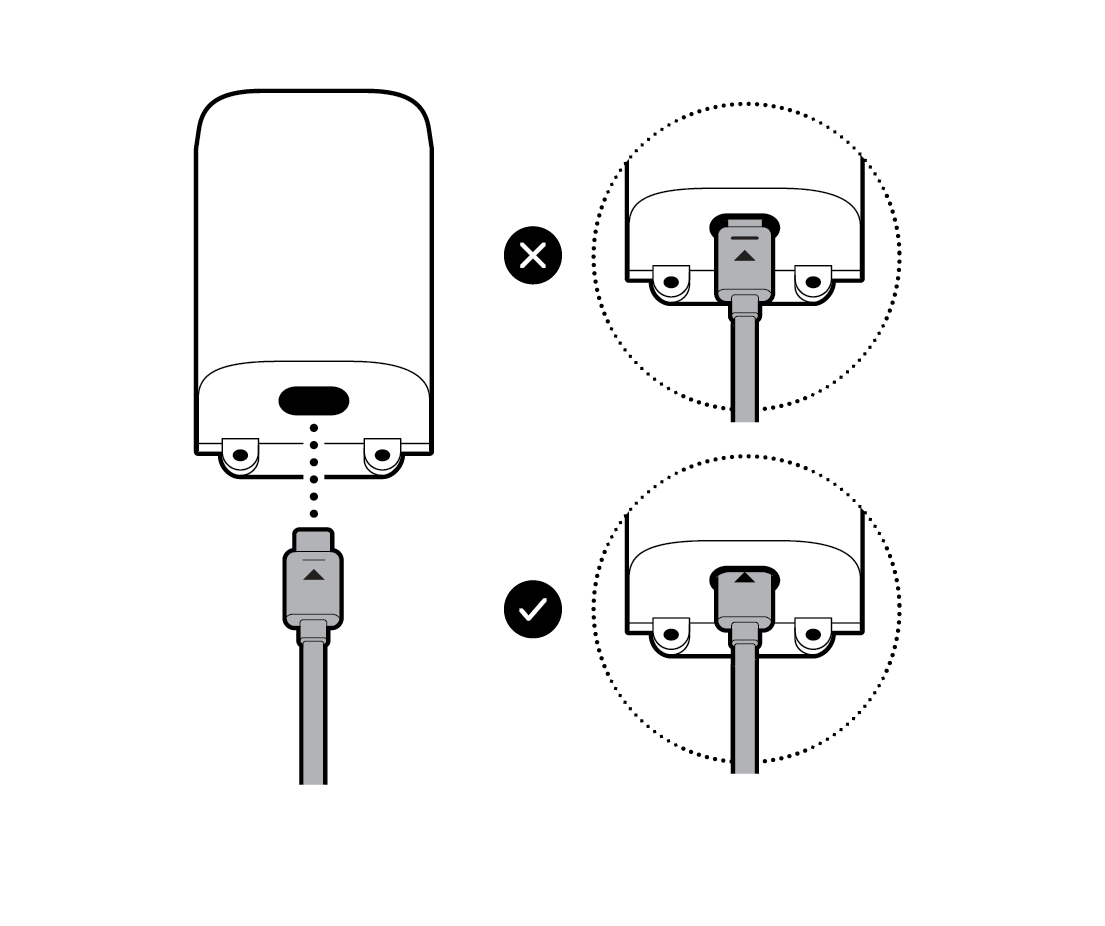

2. Conecta el cable USB-C al adaptador hasta que desaparezca la línea del indicador.

3. Si es necesario, consulta la guía de configuración de la cámara para retirar el tapón de goma del puerto de alimentación de la cámara.

4. Conecta el otro extremo del cable USB-C a la cámara hasta que desaparezca la línea del indicador.

Instalación en paredes

SOLO PARA USO EN INTERIORES

1. Instala el adaptador en la pared con los tornillos incluidos.

En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 5 mm para perforar los agujeros en los que irán introducidos los tacos de pared incluidos.

2. Conecta el cable USB-C al adaptador hasta que desaparezca la línea del indicador.

3. Si es necesario, consulta la guía de configuración de la cámara para retirar el tapón de goma del puerto de alimentación de la cámara.

4. Conecta el otro extremo del cable USB-C a la cámara hasta que desaparezca la línea del indicador.
