Cómo instalar panel solar para videotimbres inalámbricos

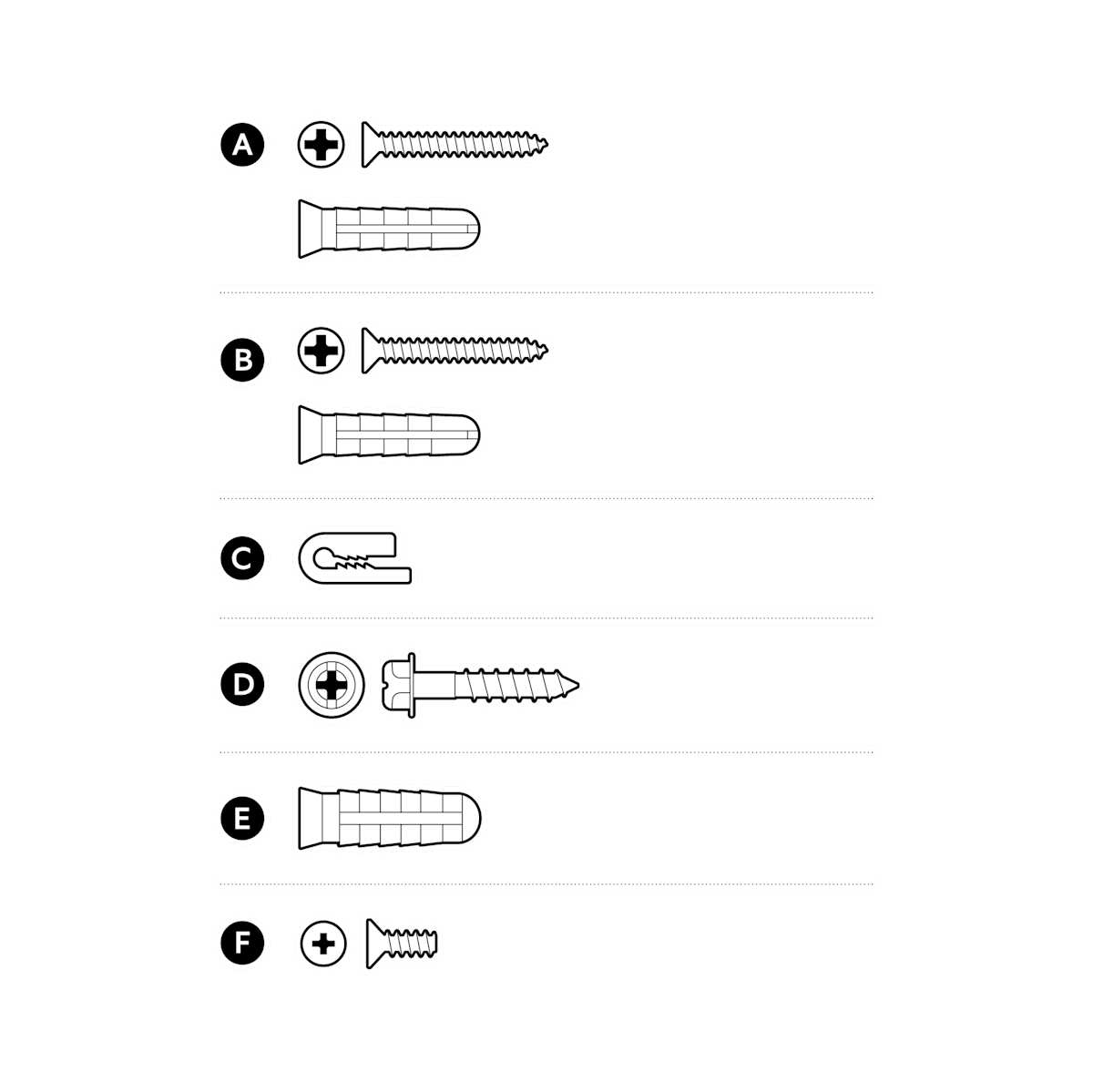

Piezas incluidas
Herramientas necesarias
Taladro con broca de albañilería de 6 mm (opcional)
Instalación del panel solar

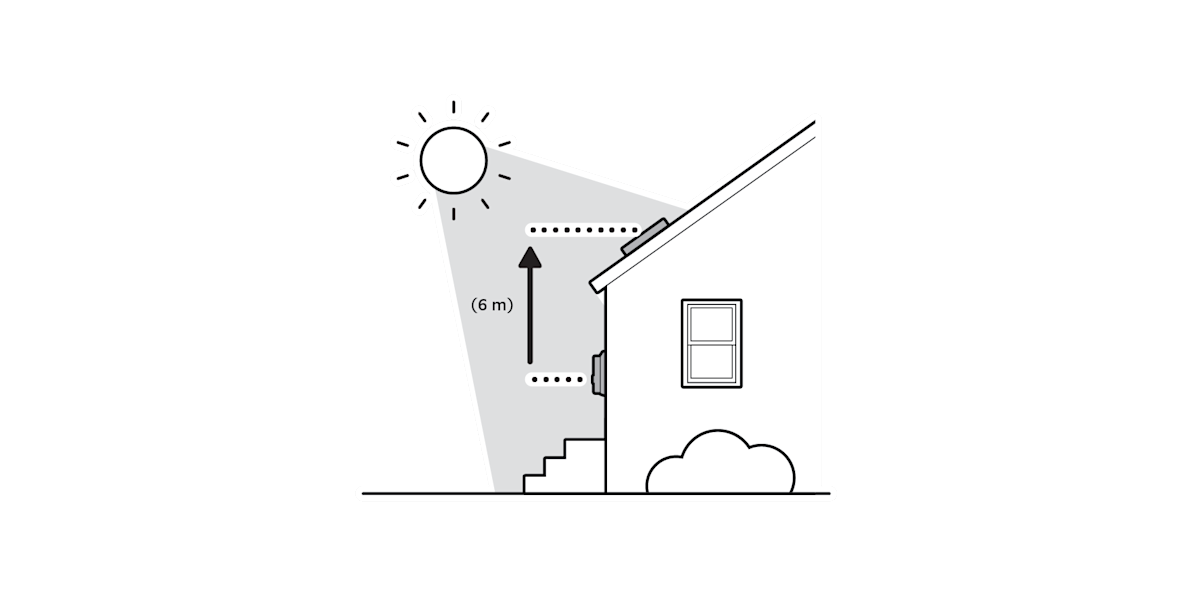

- Elige un lugar para el panel solar.
NOTA: asegúrate de que el panel solar esté expuesto a la luz directa del sol y a menos de 6 m del videotimbre.

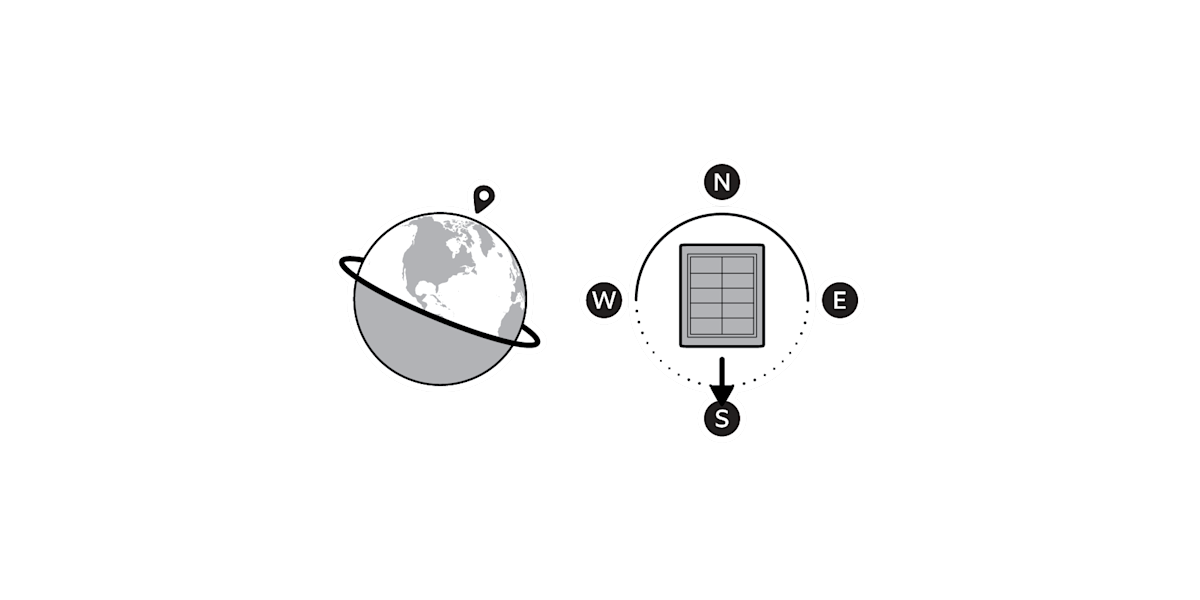

Si estás en el hemisferio norte, orienta el panel solar hacia el sur.

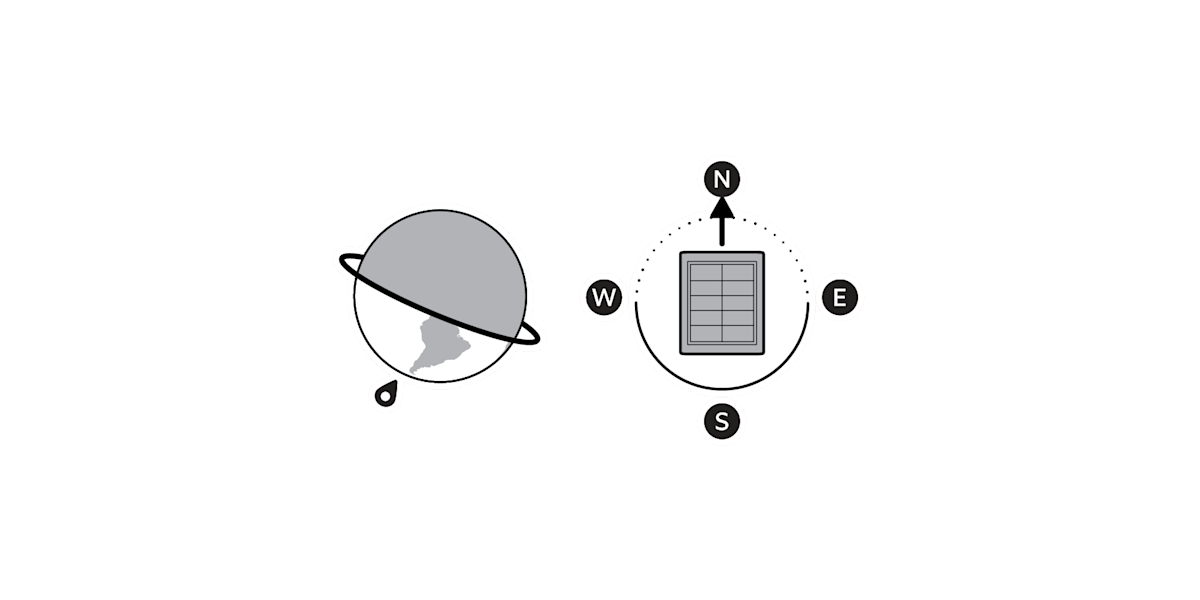

Si estás en el hemisferio sur, orienta el panel solar hacia el norte.

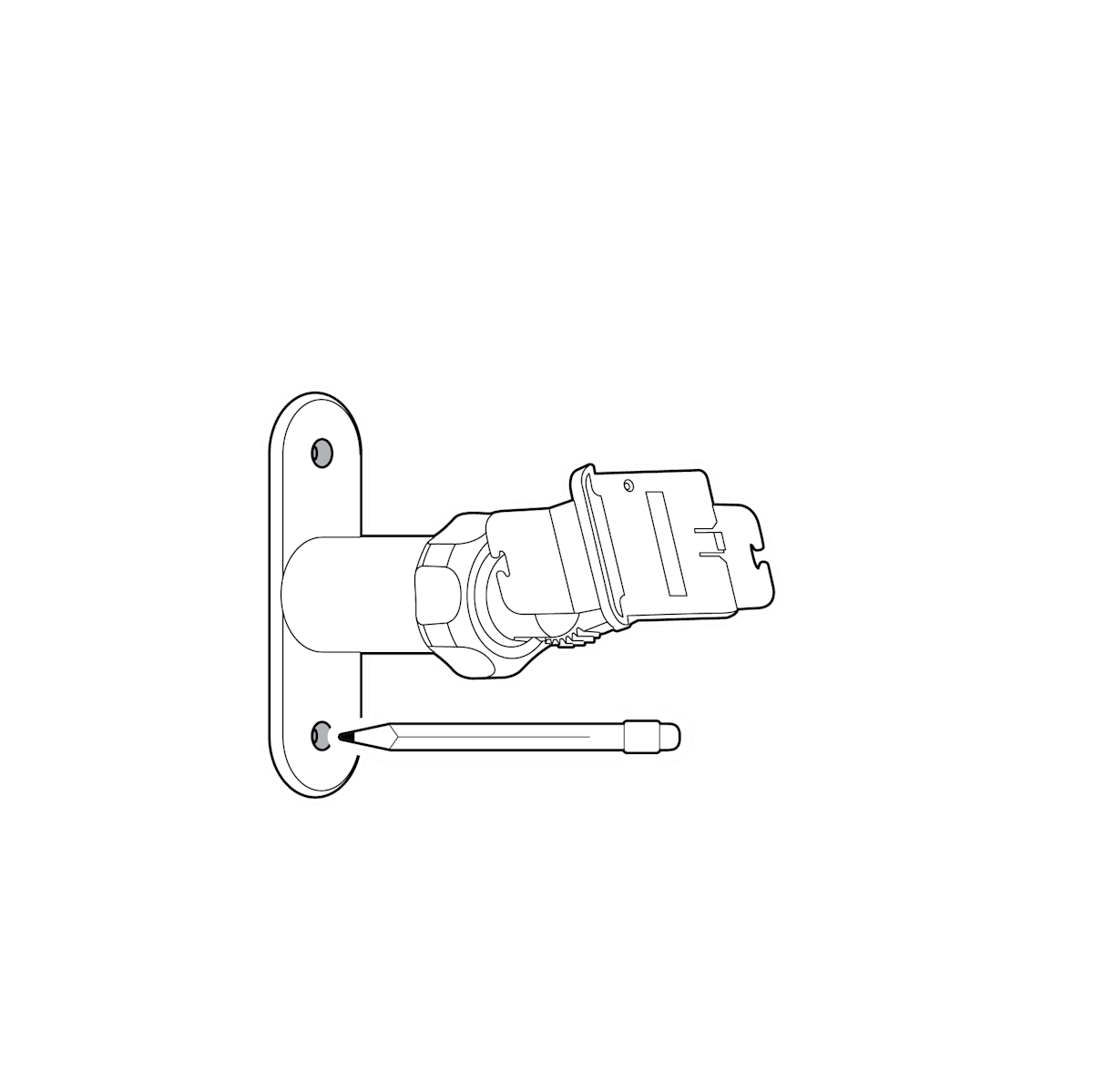

- Utiliza el brazo de montaje como guía para marcar los orificios de los tornillos en una superficie de montaje lisa y plana.

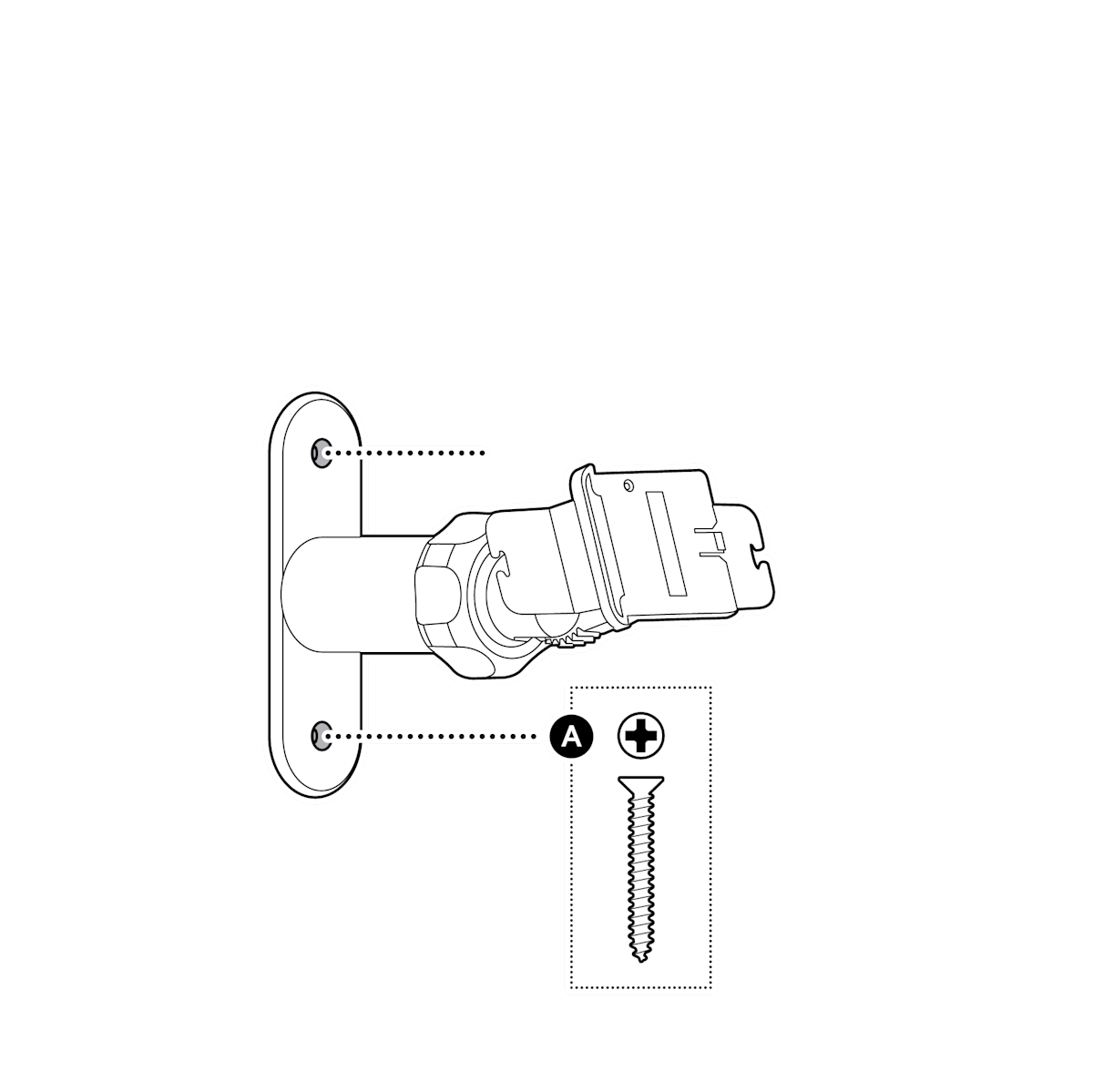

- Instala el brazo de montaje.

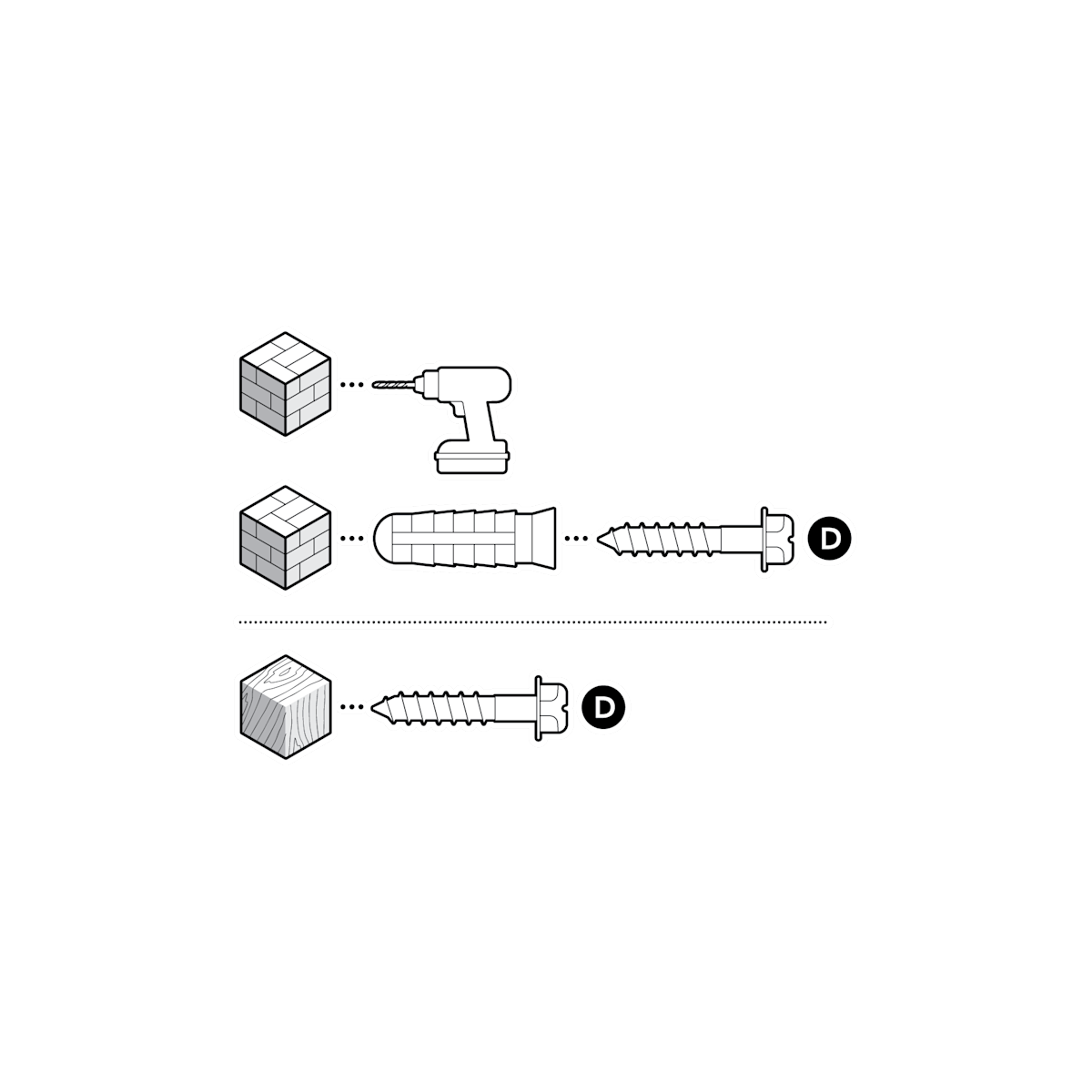

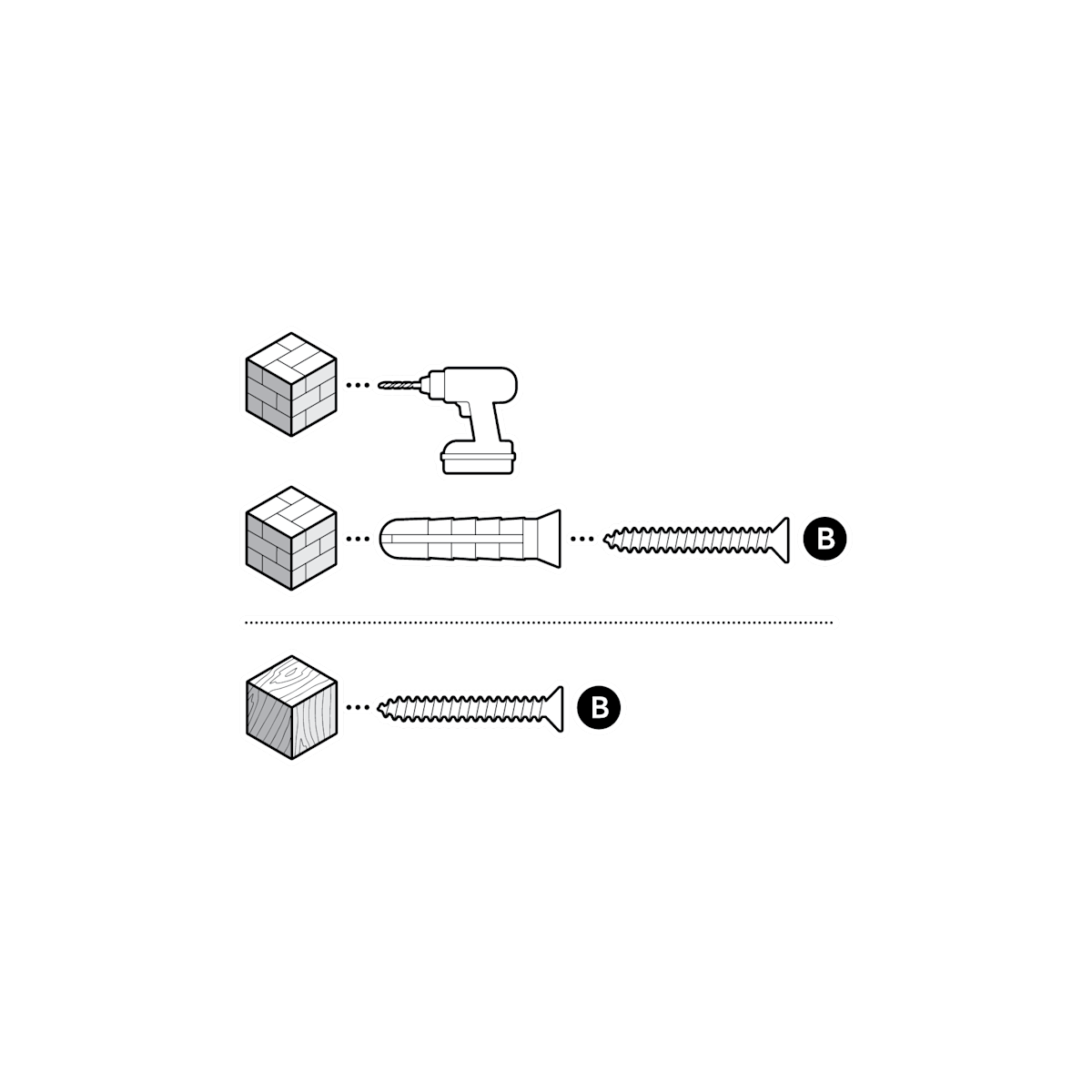

En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para perforar los agujeros en los que irán los tacos de pared incluidos.

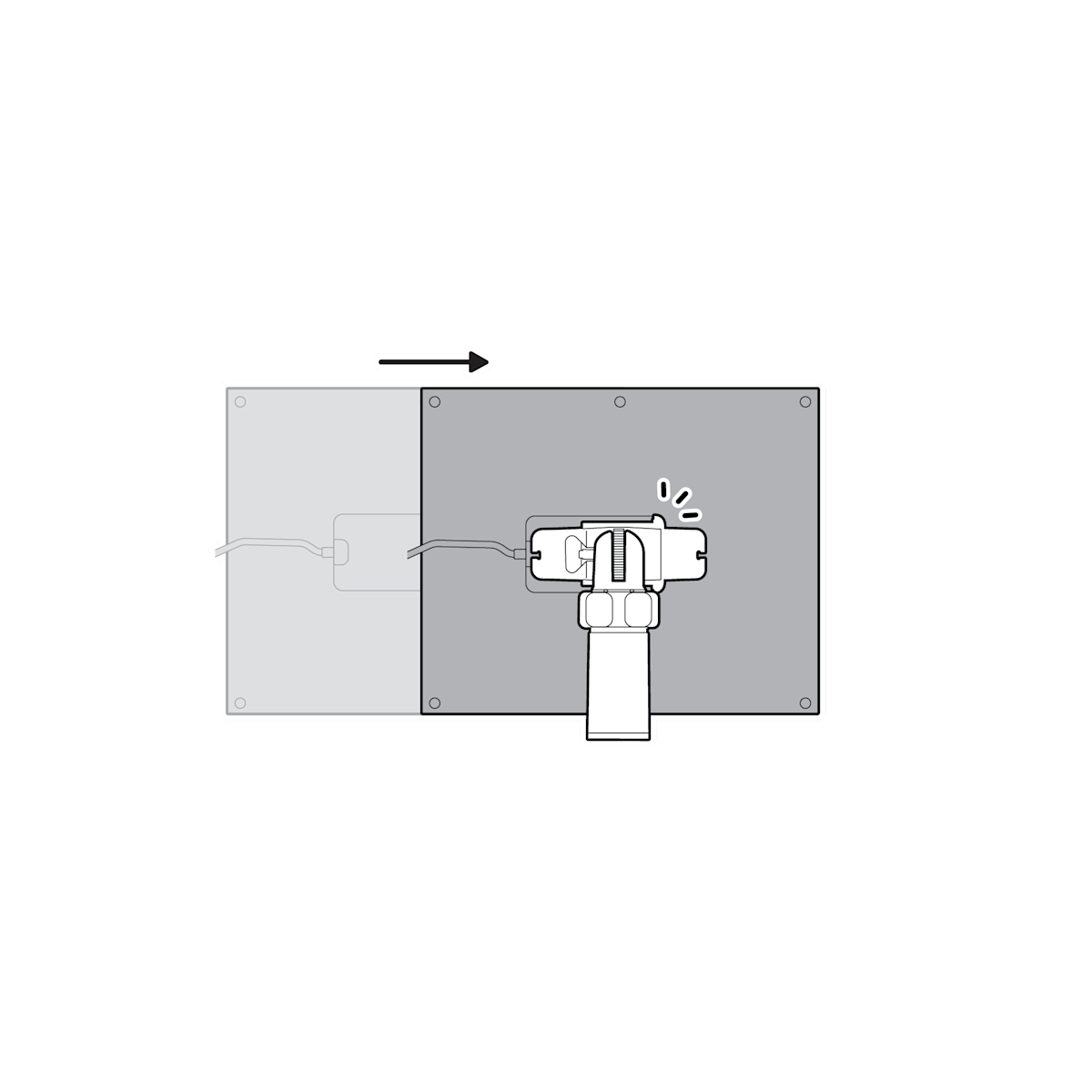

- Desliza el panel solar en el brazo de montaje y asegúrate de que esté bien sujeto.

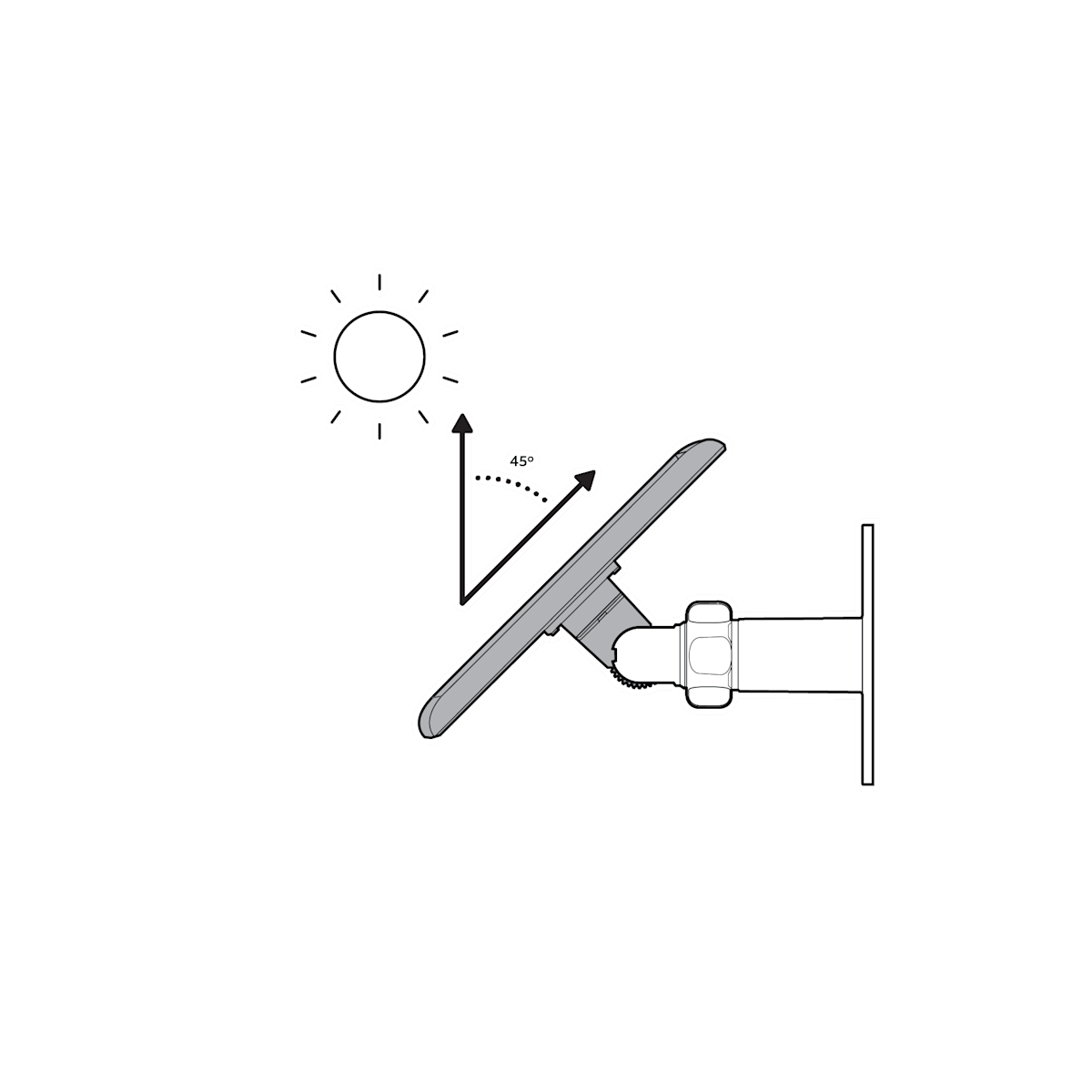

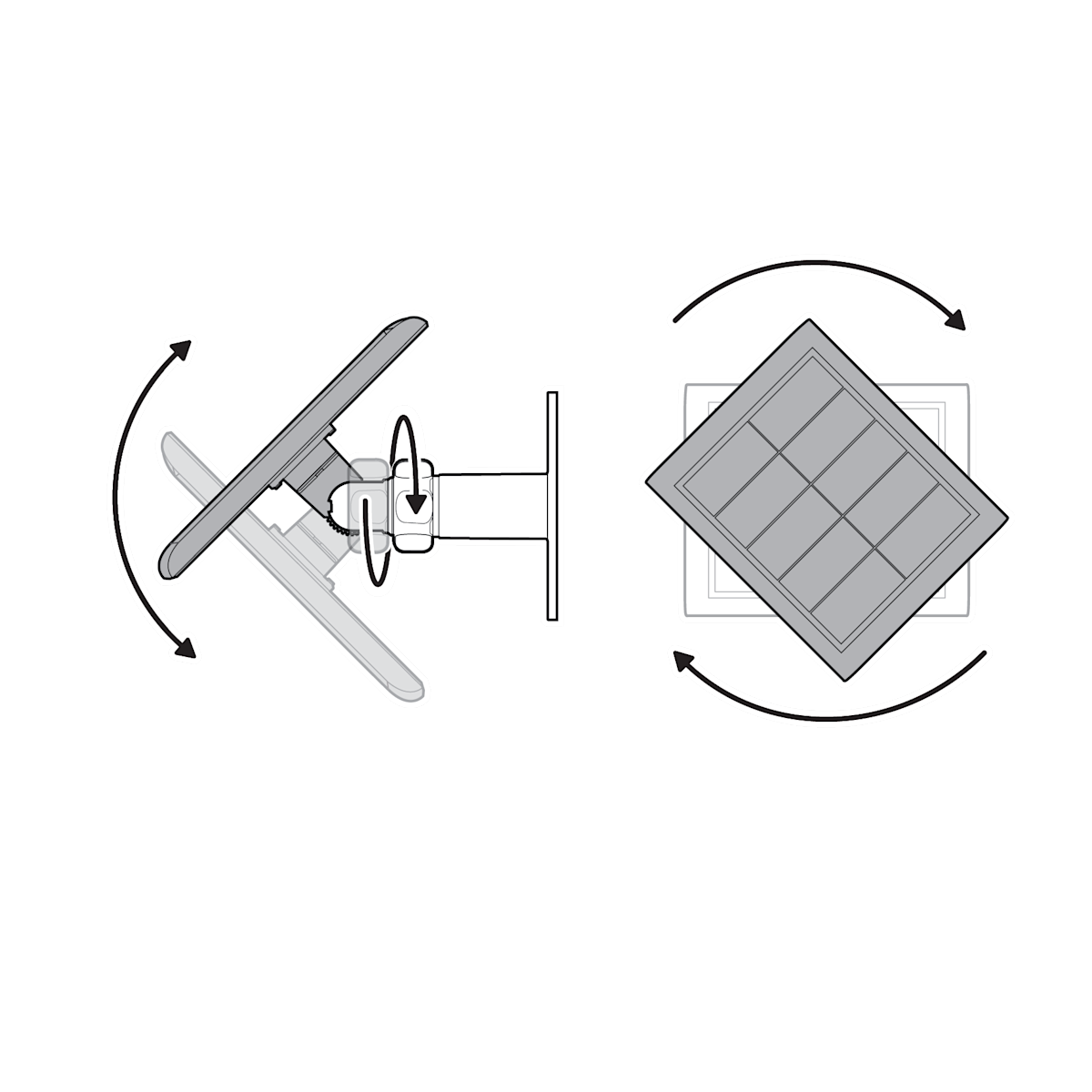

- Afloja la tuerca para ajustar la posición del panel solar y, después, apriétala para que quede en su lugar.
NOTA: para obtener los mejores resultados, el panel solar debe orientarse hacia el sol en un ángulo de 45º.

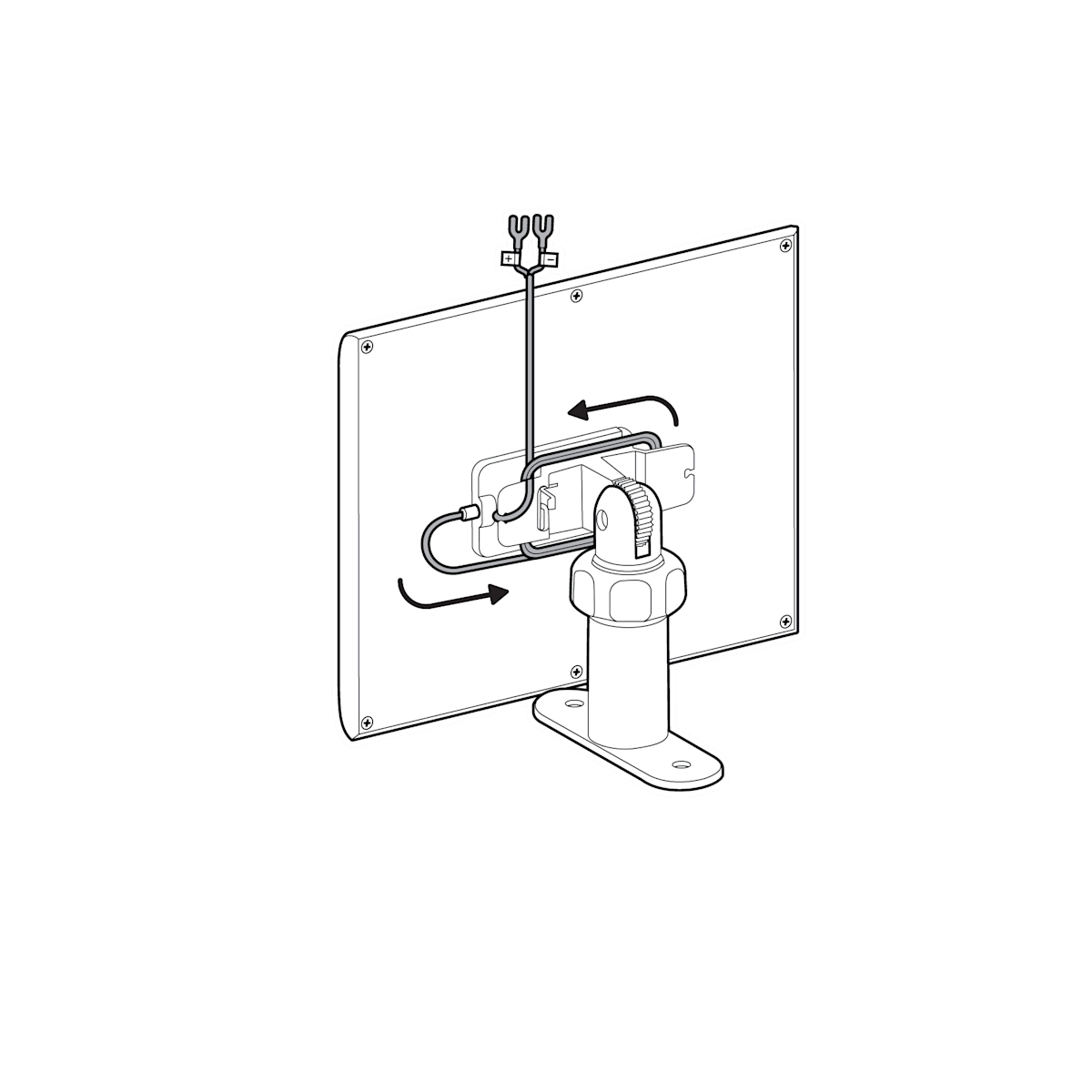

- Enrolla el cable de alimentación alrededor del soporte del cable y sujétalo con el clip en uno de los topes del cable, dejando una longitud suficiente para que llegue a tu timbre.
Instalación del videotimbre

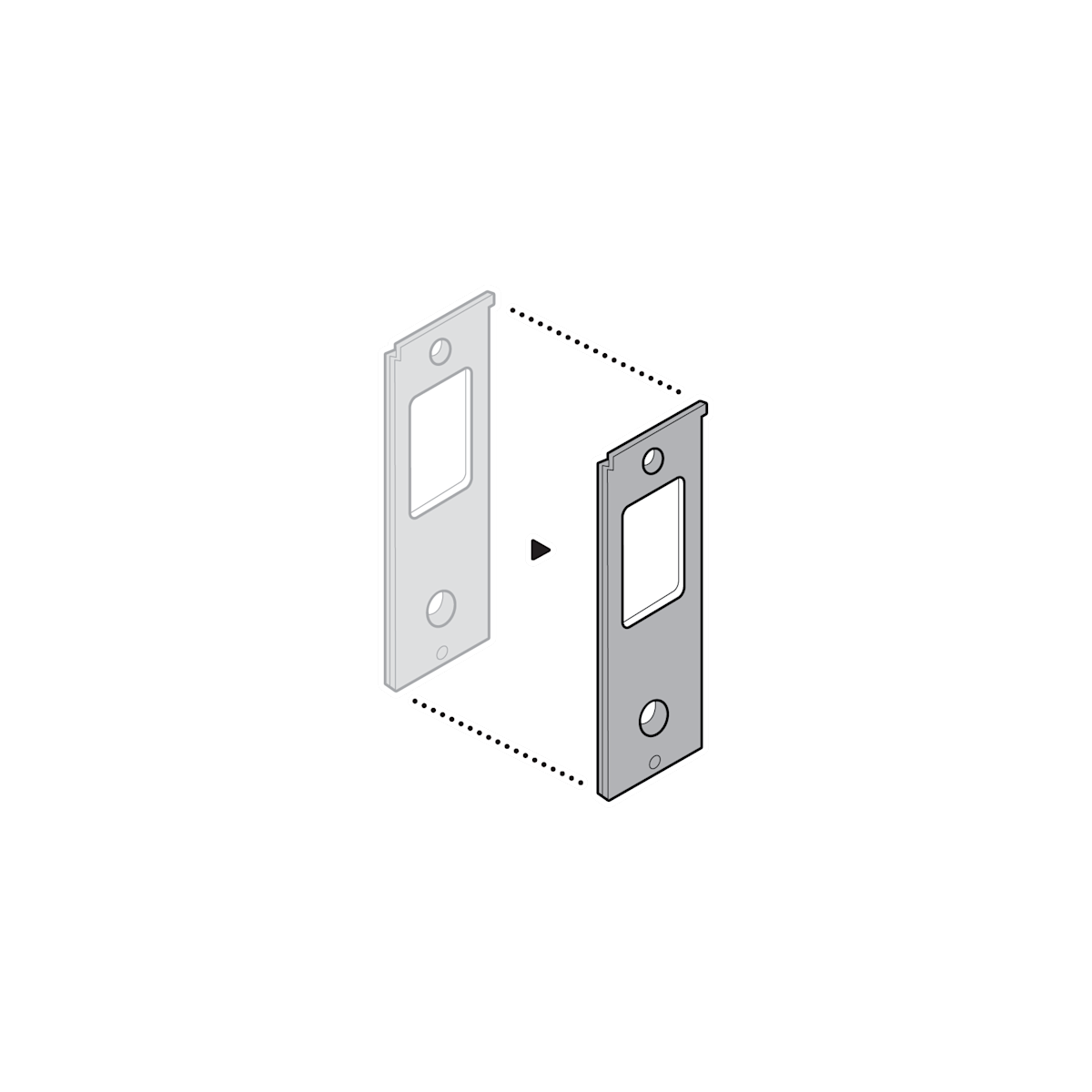

- Si ya tienes un videotimbre instalado, retira el soporte de montaje.

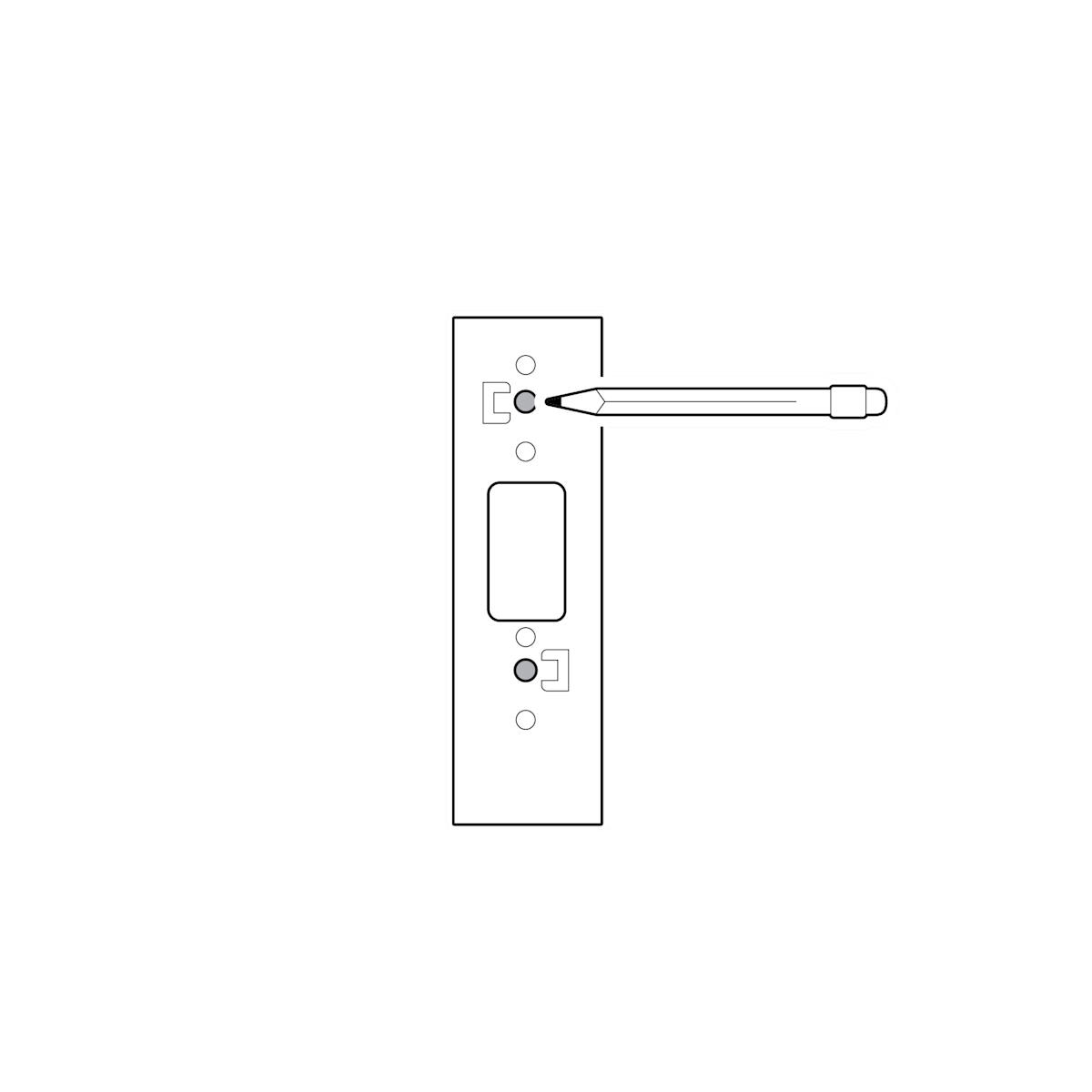

2a. Utiliza el espaciador incluido para el videotimbre y marca en la pared los orificios en los que irán introducidos los tornillos.

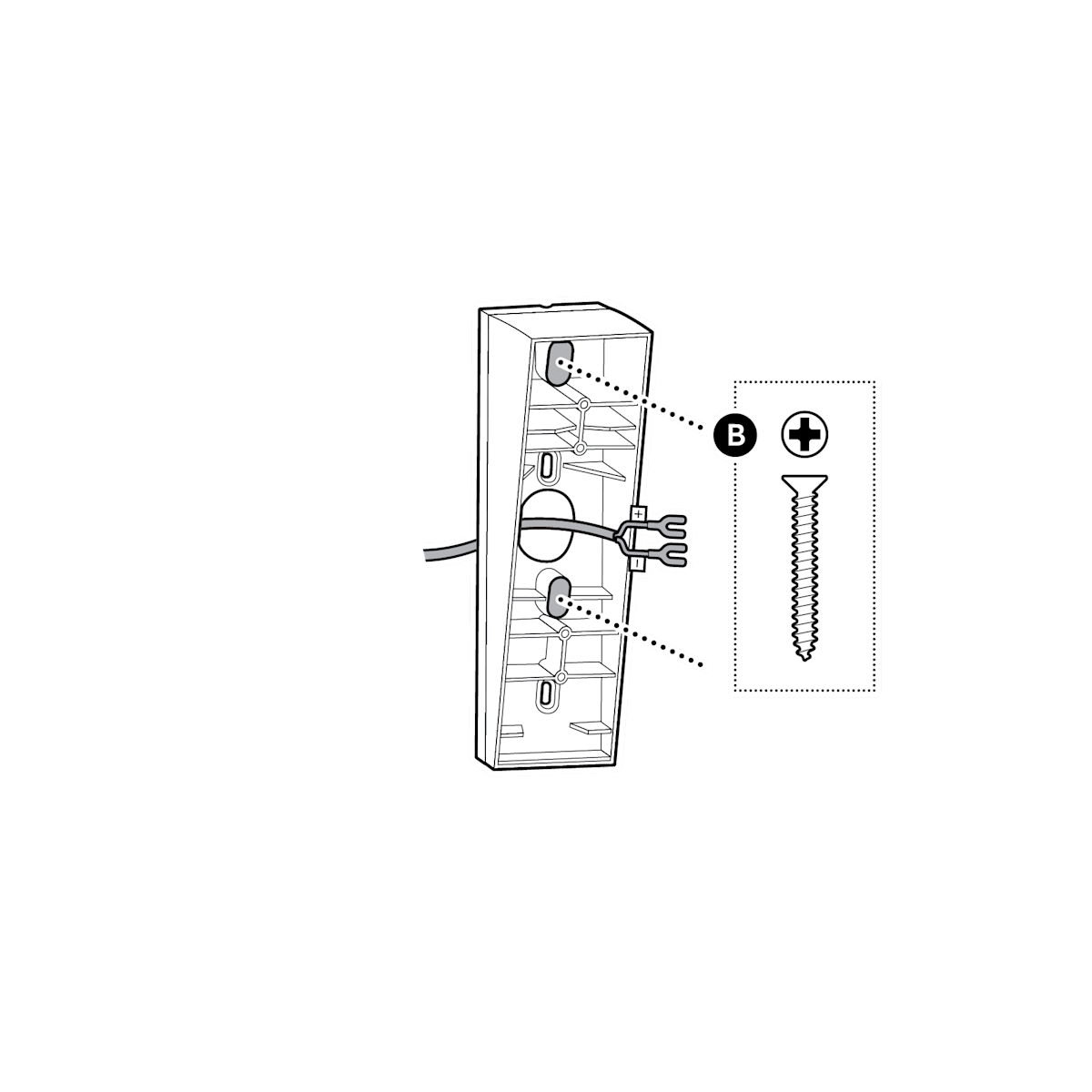

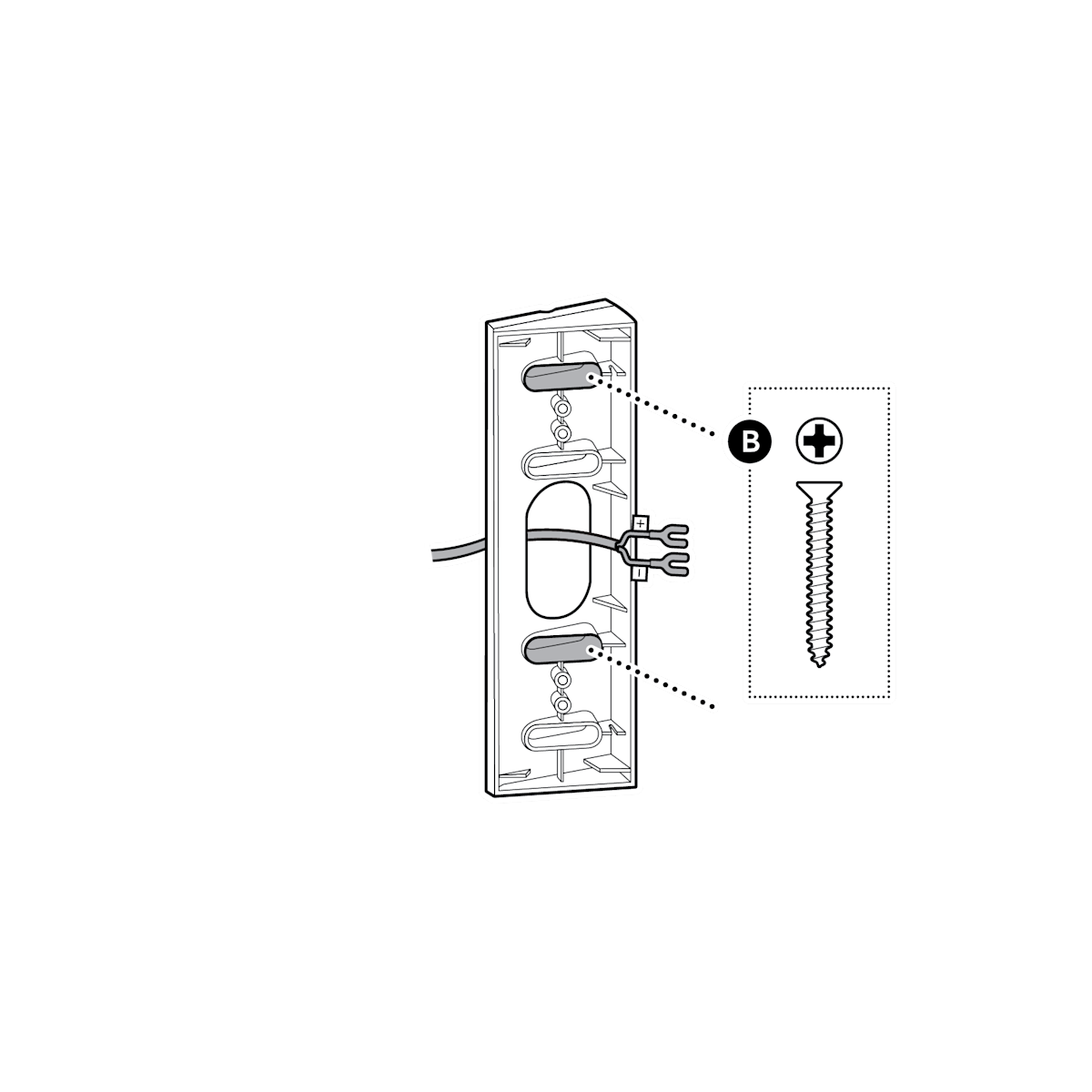

2b. (Opcional) Si utilizas un kit de ajuste o un kit de esquinas, instala un kit de ajuste o un kit de esquinas con los tornillos incluidos y pasa el cable de alimentación a través del orificio central.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para perforar los agujeros en los que irán los tacos de pared incluidos.

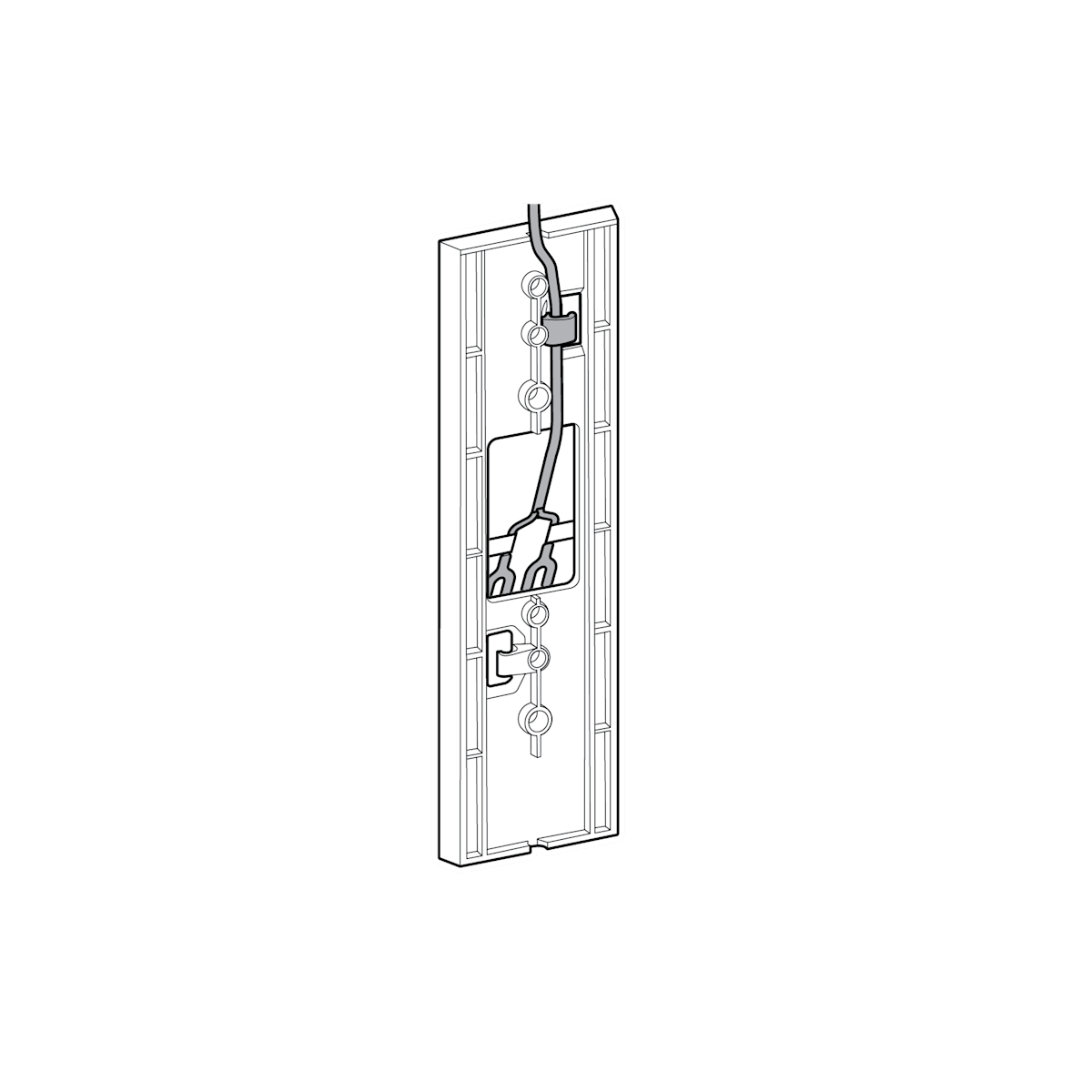

- Pasa el cable de alimentación por el espaciador del videotimbre y fíjalo en su lugar con los clips de la parte posterior.
NOTA: asegúrate de que el cable llegue al videotimbre antes de fijarlo.

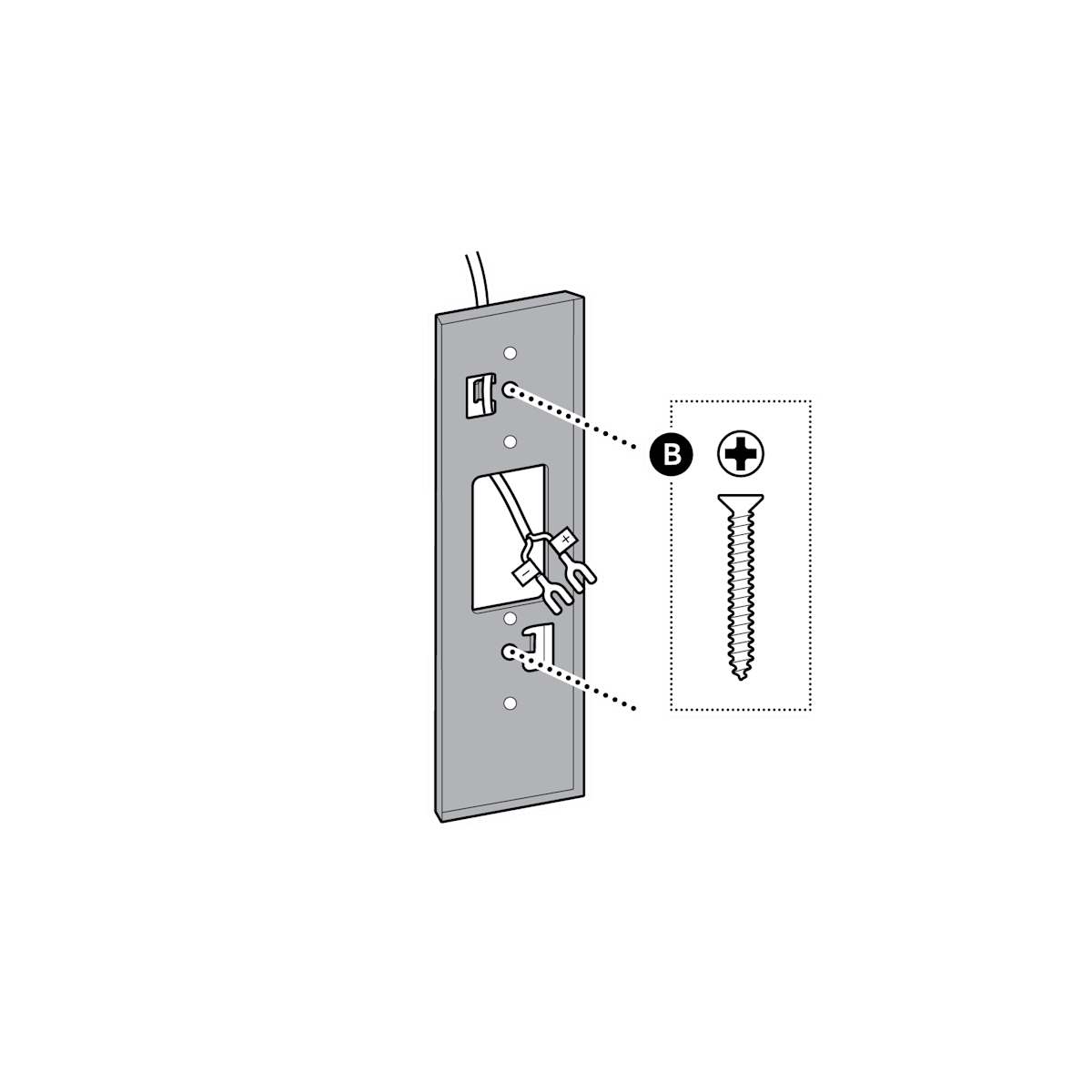

- Instala el espaciador del videotimbre con los tornillos incluidos.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para perforar los agujeros en los que irán los tacos de pared incluidos.

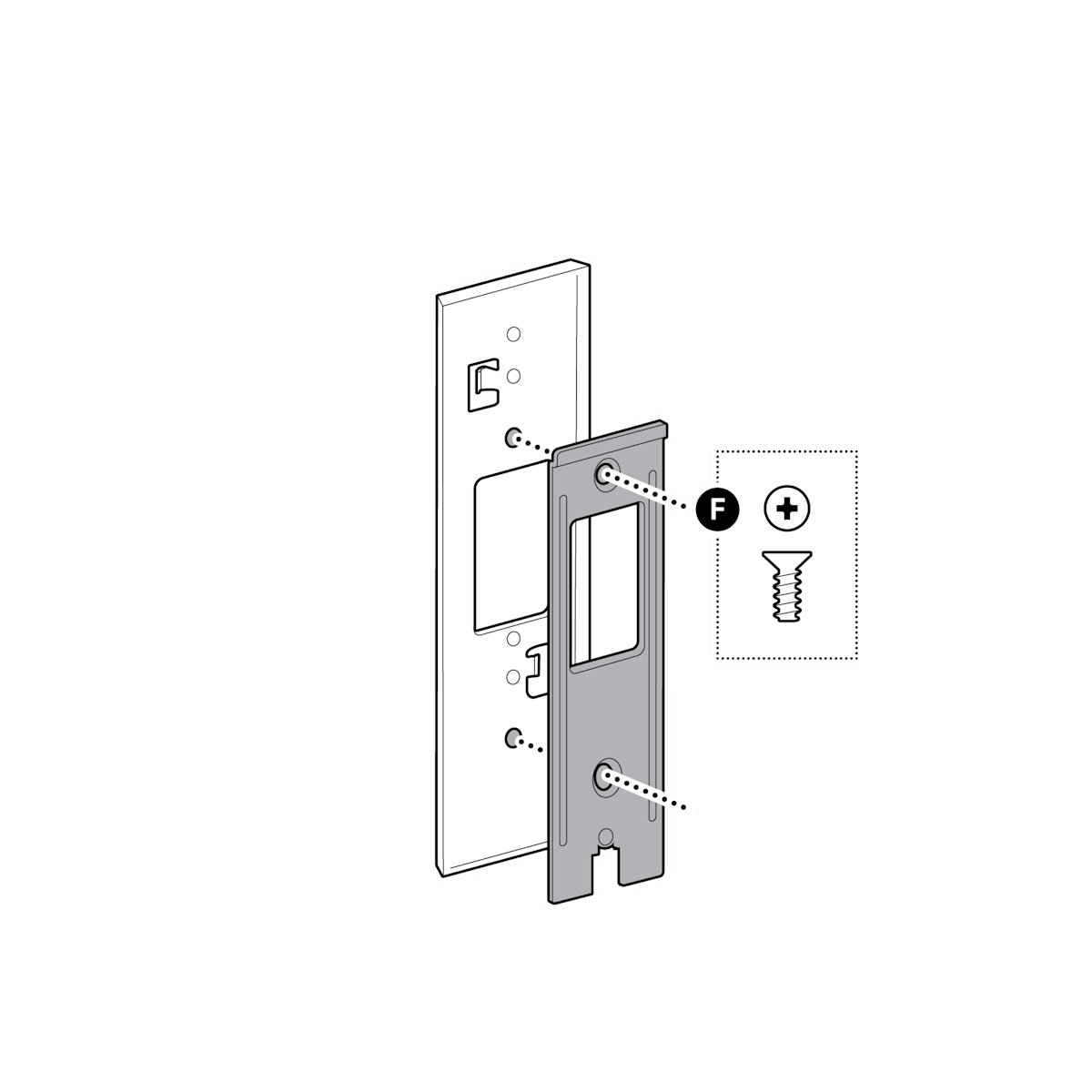

- Instala el soporte de montaje del videotimbre.

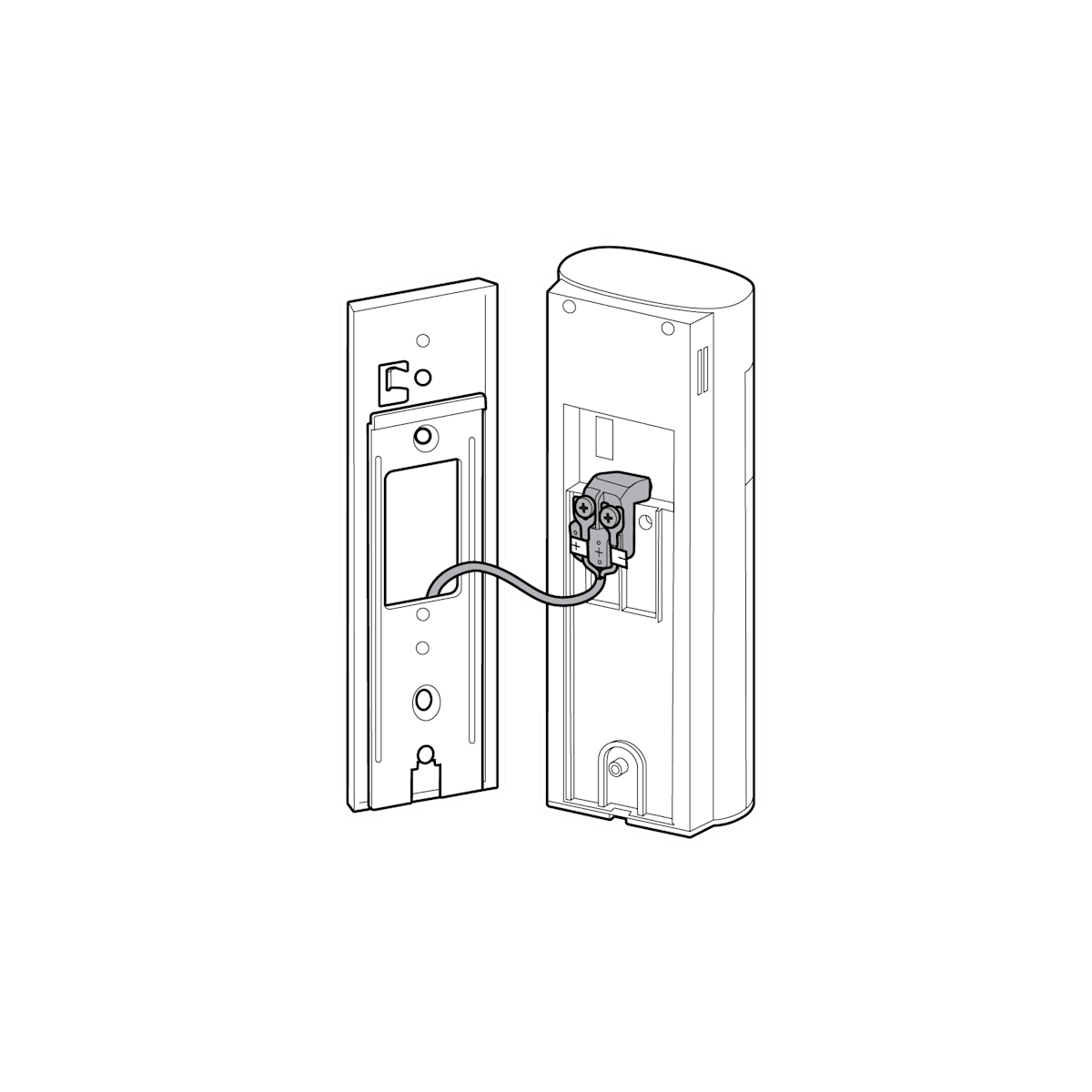

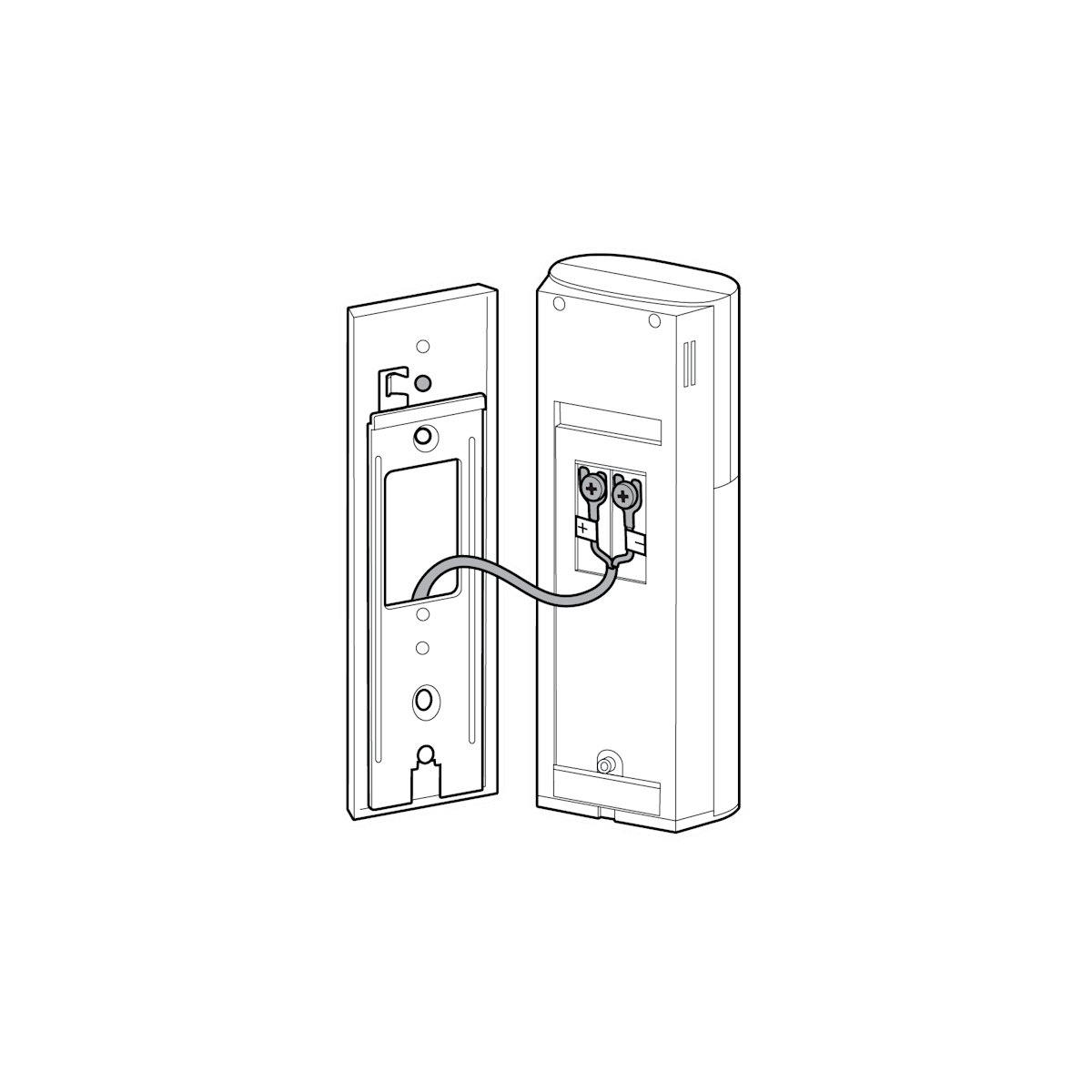

- Conecta el conector USB-C en la parte posterior de tu videotimbre y asegúrate de que quede completamente introducido. Si tu videotimbre no tiene un puerto USB-C, retira el adaptador USB-C para acceder al conector de horquilla. A continuación, fíjalo a los terminales de cableado del videotimbre aflojando y apretando los tornillos.
NOTA: Battery Doorbell 2K solo puede cargarse con energía solar a través del puerto USB-C. Conectar el cargador solar para videotimbres con batería al conector de horquilla de CA de tu Battery Doorbell 2K puede dañarlo.
¡PRECAUCIÓN! El conector USB-C solo es para usar con Battery Doorbell 2K. NO lo conectes a tomas de CA ni a dispositivos o puertos incompatibles. De lo contrario, podrías dañarlo.

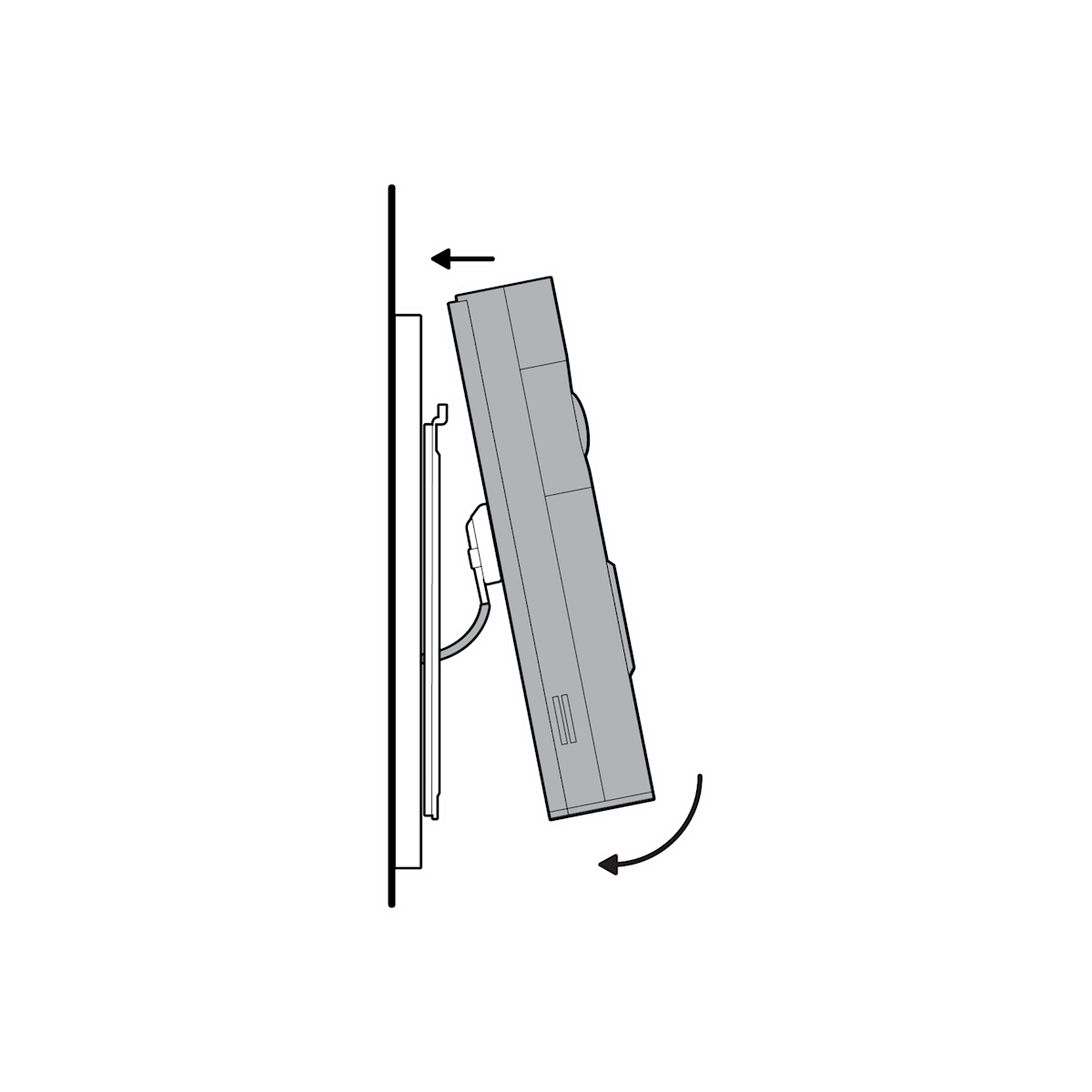

- Monta tu videotimbre enganchándolo al soporte.
NOTA: introduce con cuidado el cable USB-C o el cableado del videotimbre en el soporte de montaje y asegúrate de que todo esté conectado de forma segura.

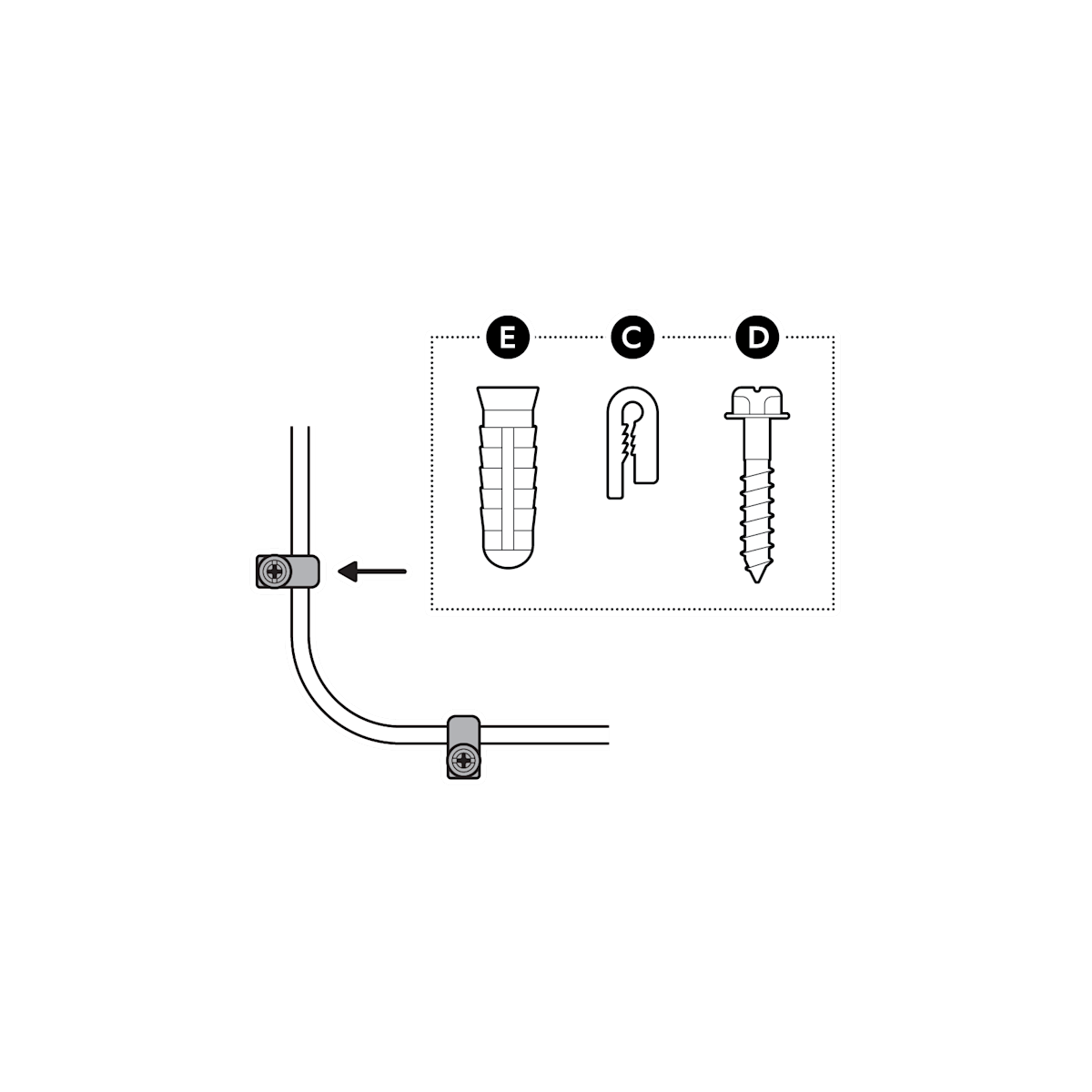

- Utiliza las abrazaderas para fijar el cable de alimentación en su lugar.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para perforar los agujeros en los que irán los tacos de pared incluidos.
- Consulta la guía de configuración de tu videotimbre para fijarlo y completar la configuración.
