Cómo instalar Outdoor Cam Plus Plug-In
Información de seguridad y cumplimiento para Outdoor Cam Plus.
En este artículo te explicamos con detalle el proceso que debes seguir para instalar tu Ring Outdoor Cam Plus Plug-In.
Outdoor Cam Plus tiene una placa de montaje más grande que los modelos de Outdoor Cam o Stick Up Cam anteriores. No se pueden utilizar placas de montaje de otras cámaras para la instalación de Outdoor Cam Plus.
View/download PDF manual (English, Français, Deutsch, Italiano, Español, Nederlands, Svenska, Dansk, Suomi, Norsk, عربي)Materiales incluidos
Herramientas necesarias
Destornillador de estrella
Taladro con broca de albañilería de 6 mm (opcional)

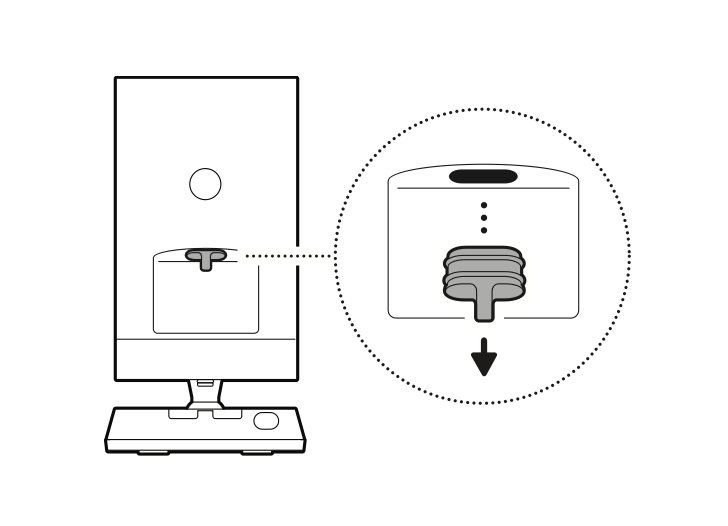

1. Retira el tapón de goma del puerto USB-C.
Nota: si piensas sustituir el adaptador de corriente por una batería, guarda el tapón de goma en un lugar seguro.
2. Retira el envoltorio protector.
3. Descarga la app de Ring.
4. Escanea el código QR en tu dispositivo.
5. Elige la ubicación.
Instalación en superficies planas
1. Coloca la cámara sobre una superficie nivelada.

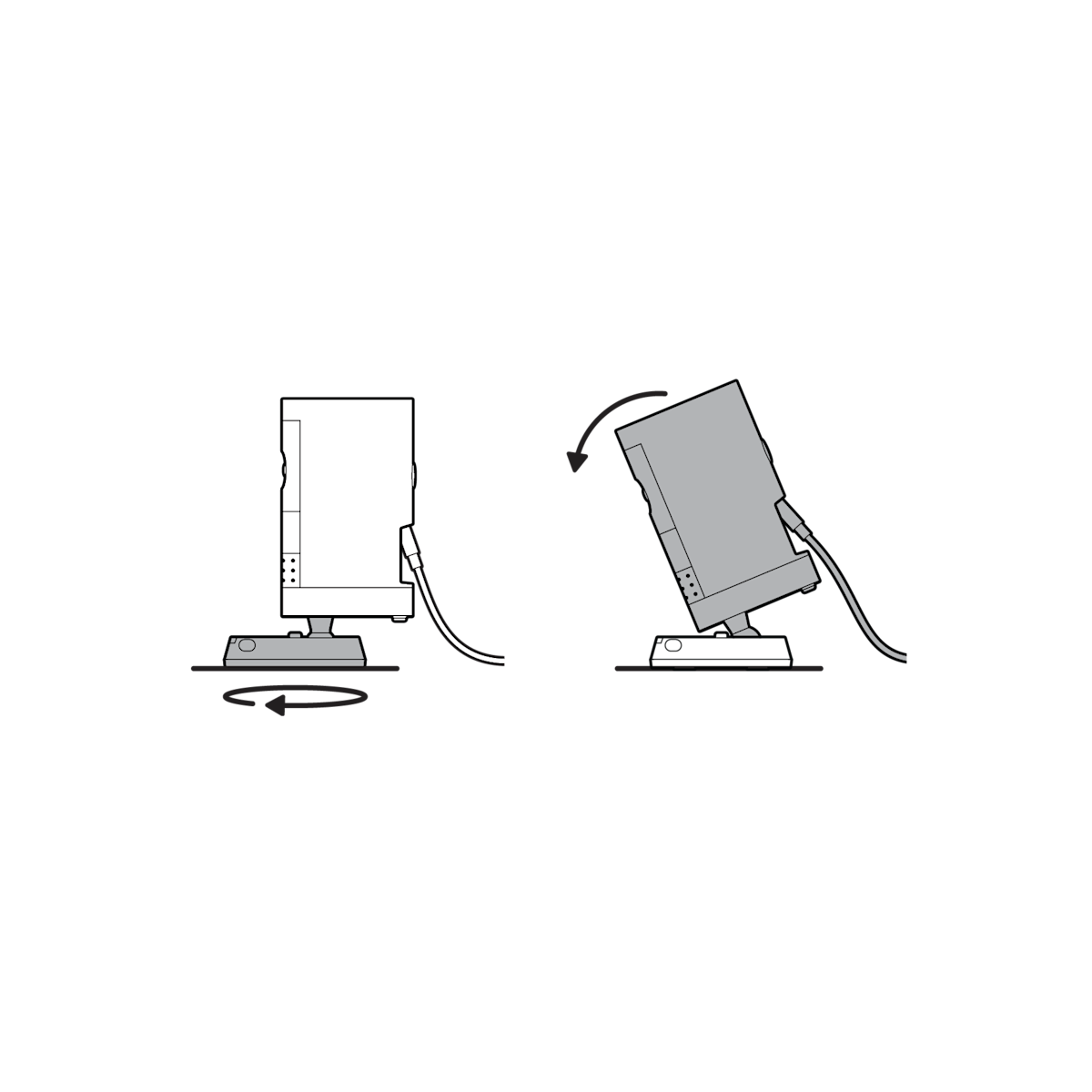

NOTA: para orientar la cámara hacia abajo, coloca el lado más largo de la base hacia delante e inclina la cámara hacia abajo según corresponda.

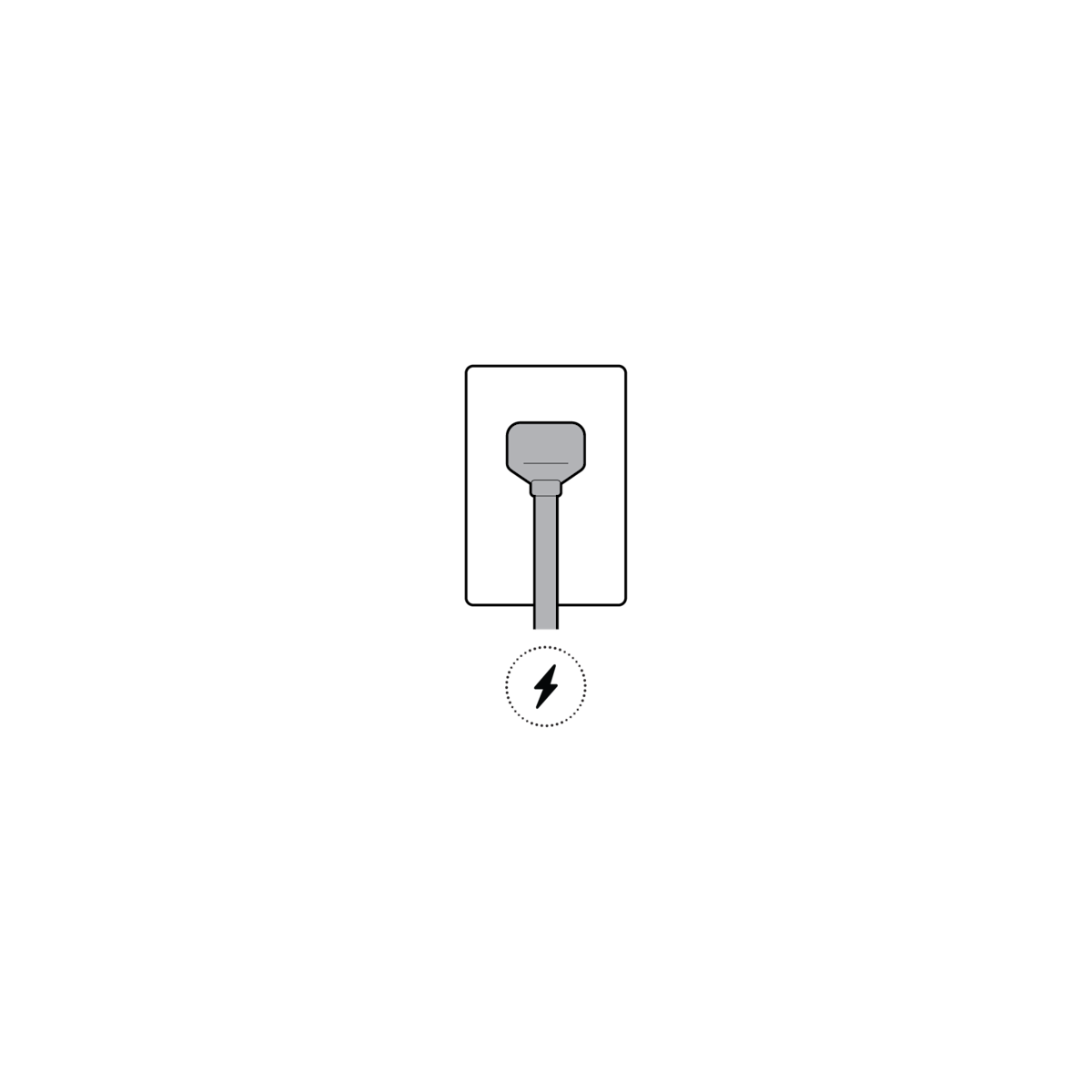

2. Enchufa el adaptador de corriente a una toma de corriente.

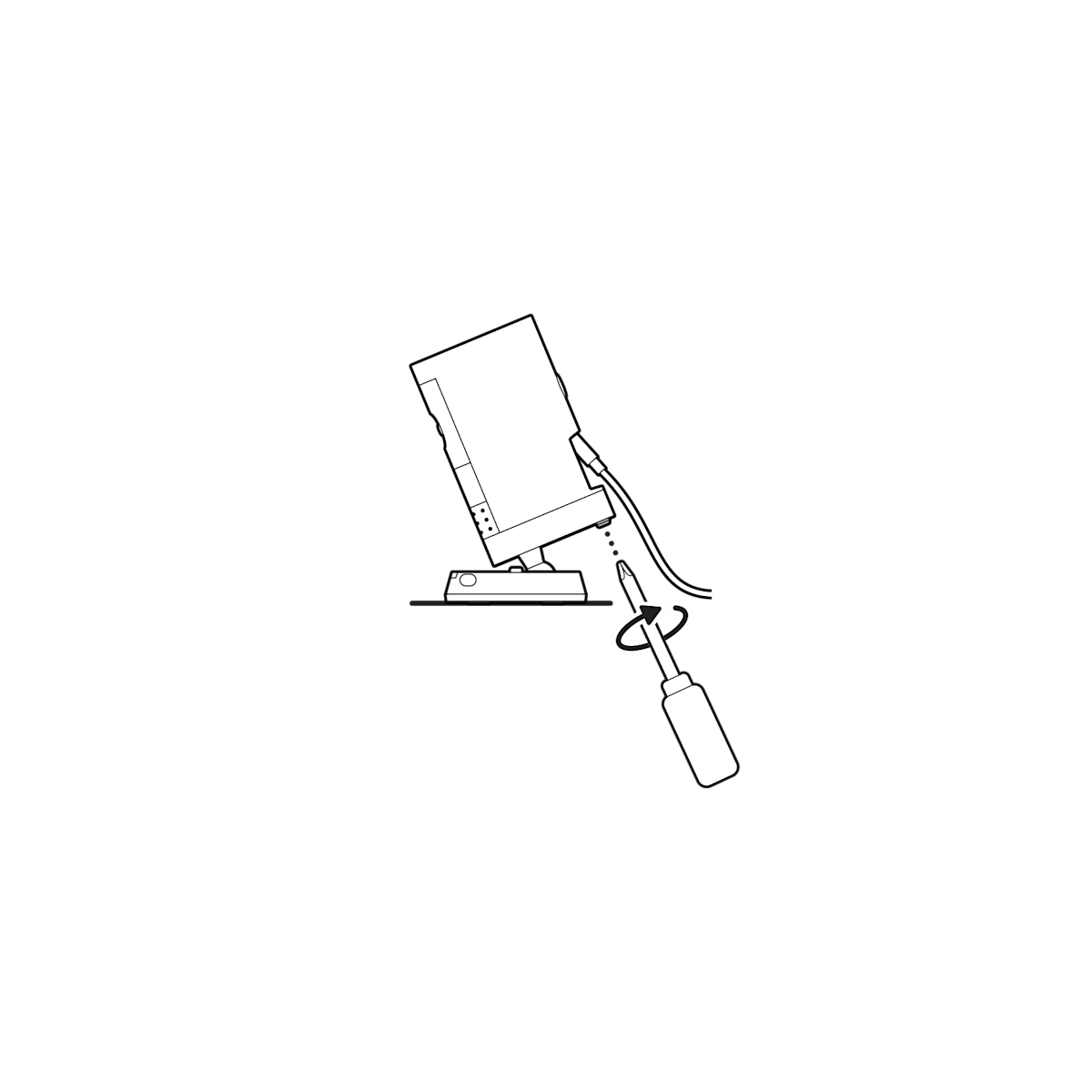

3. Serrare la vite di sicurezza sul coperchio della batteria.
Instalación en paredes
1. Retira la placa de montaje deslizándola en la dirección opuesta a la flecha.

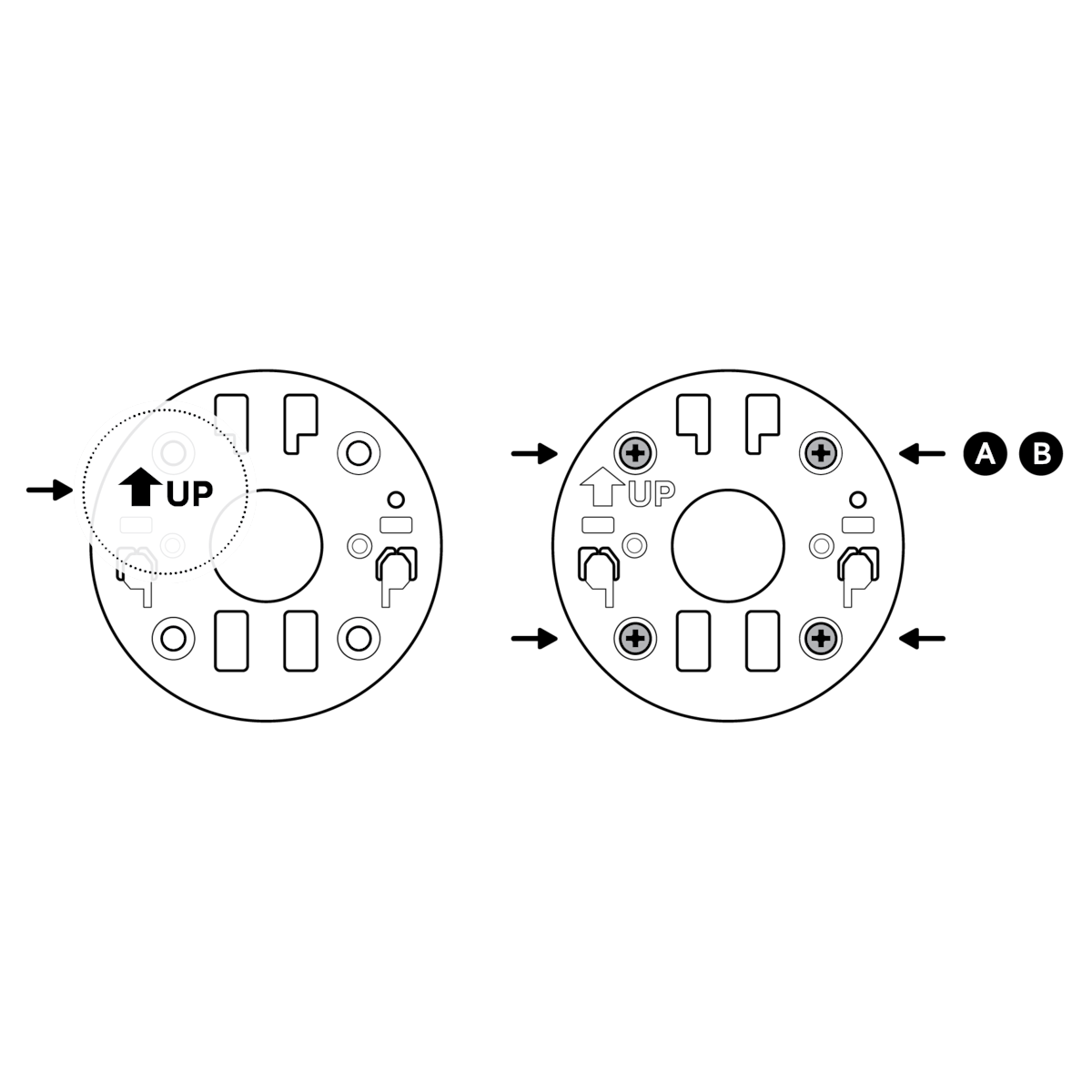

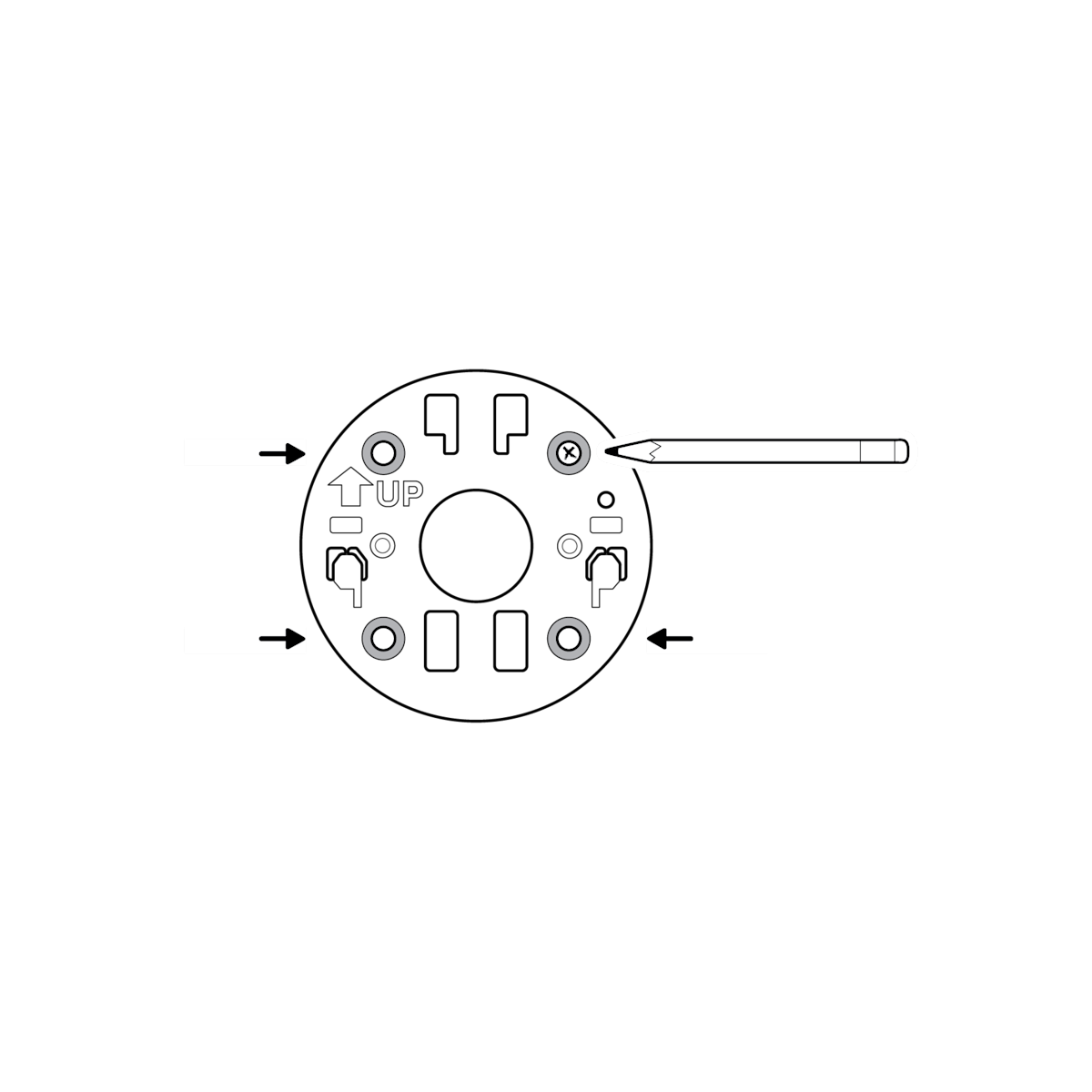

2. Utiliza la placa de montaje como guía para marcar en la pared los orificios en los que irán introducidos los tornillos.

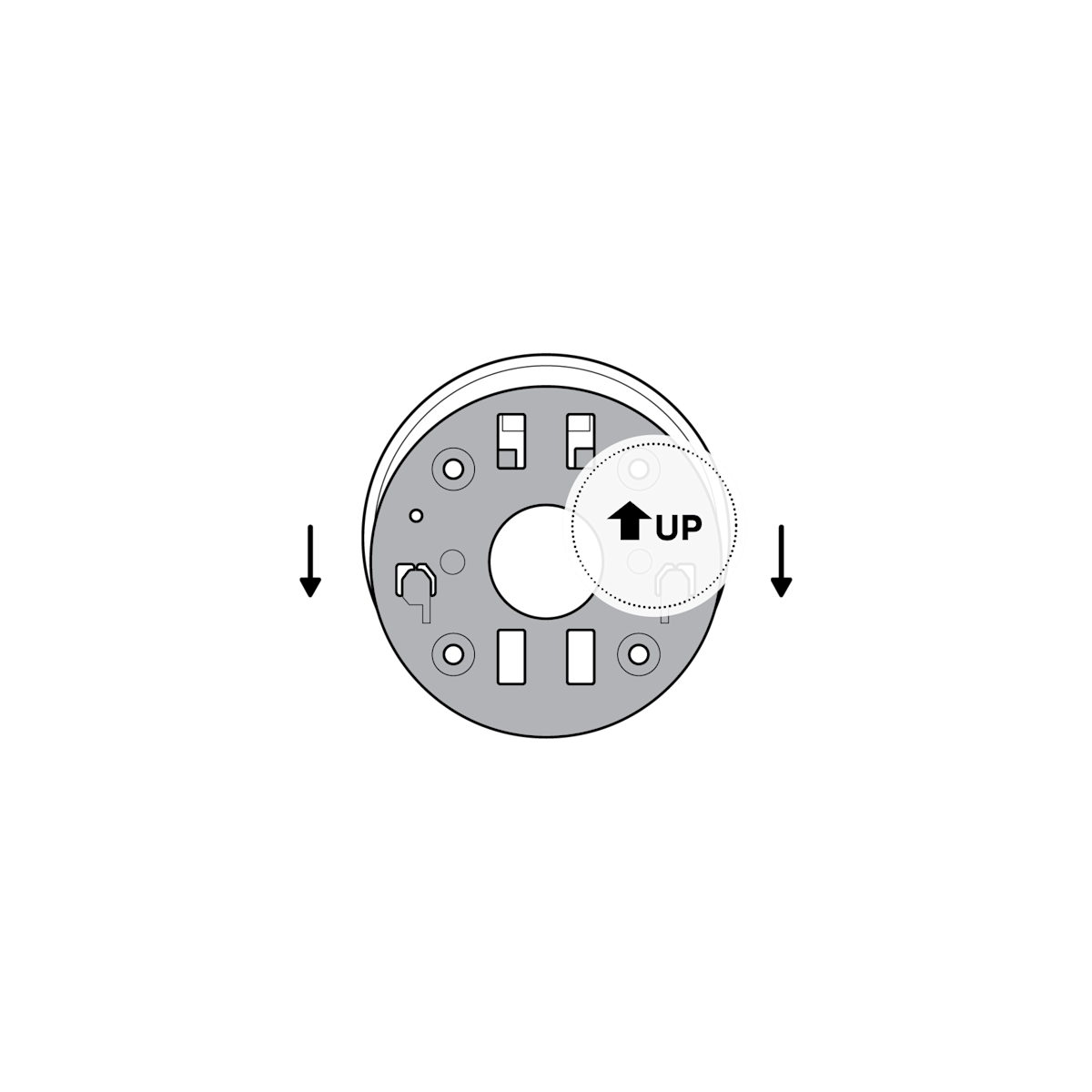

3. Instala la placa de montaje con la flecha apuntando hacia arriba.

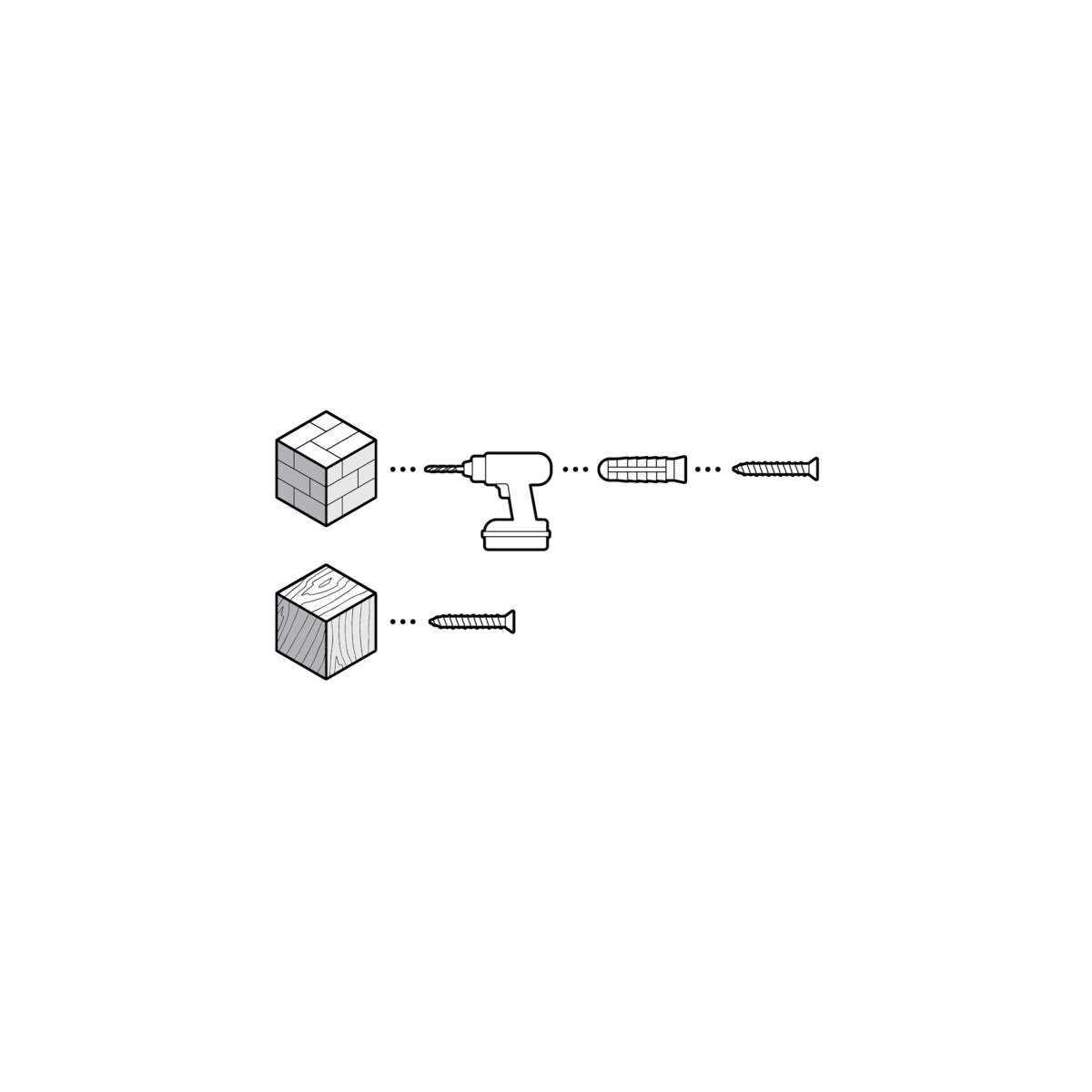

En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.

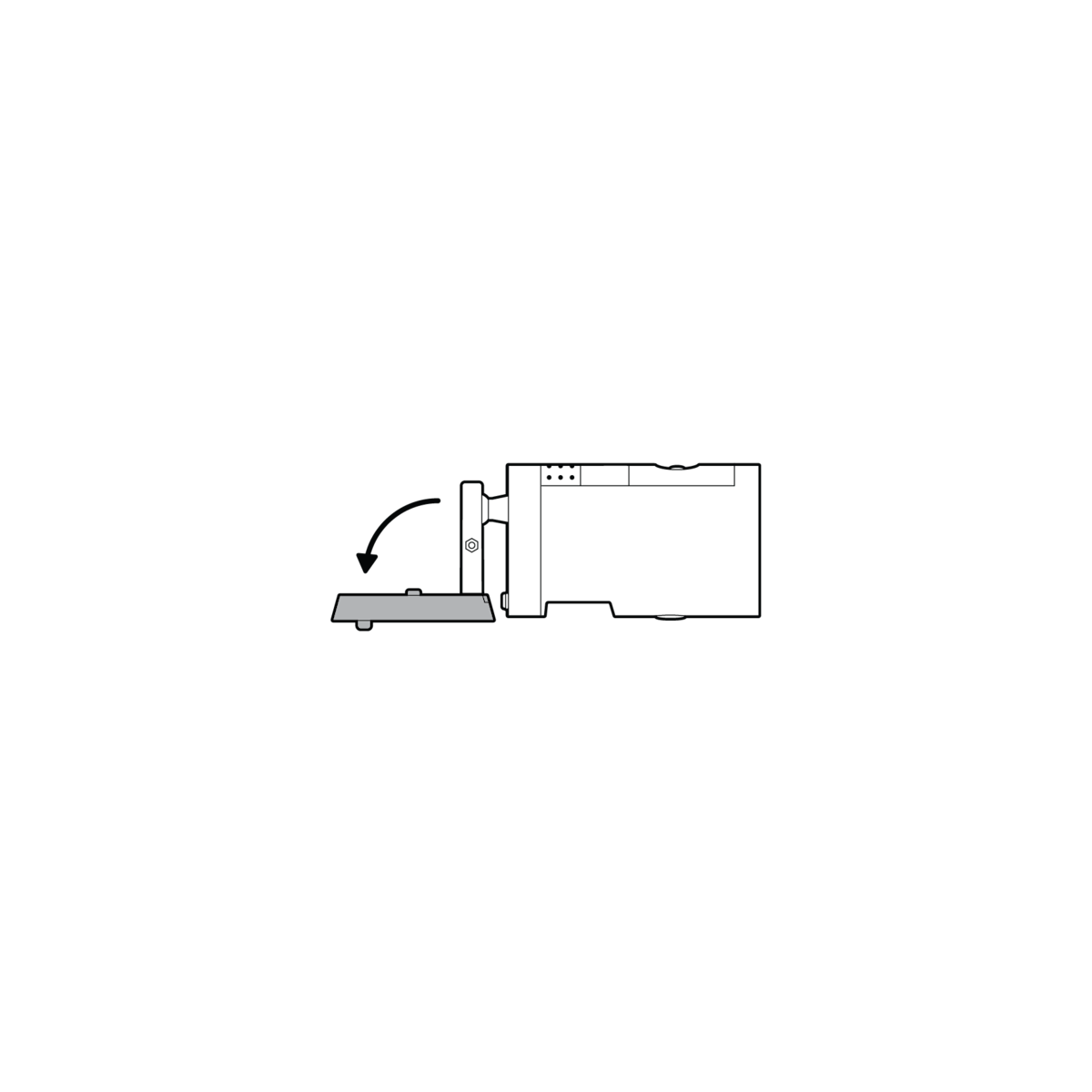

4. Abre el soporte de la cámara.
5. Desatornilla el soporte de la cámara para separarlo de la tapa de la batería.

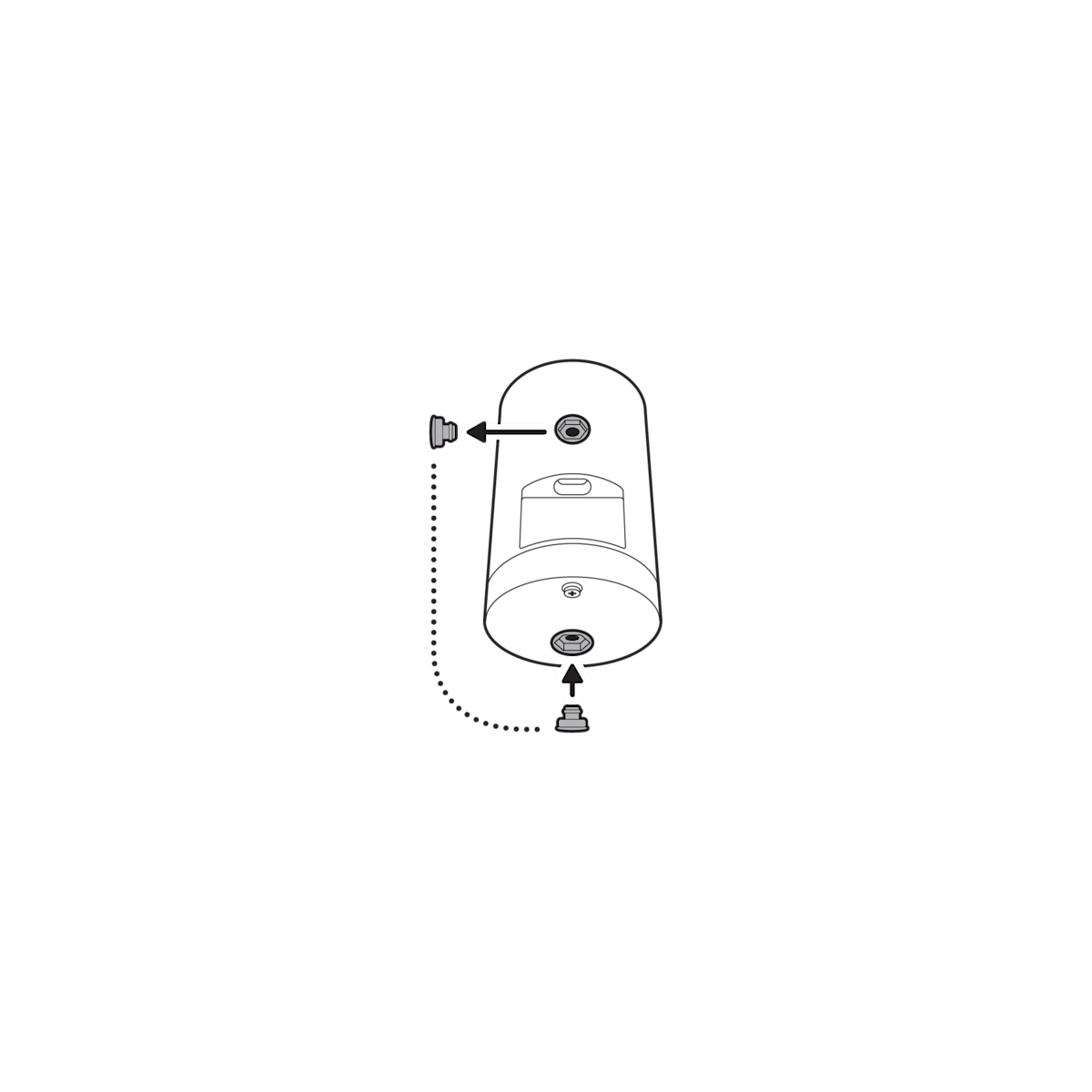

6. Retira el tapón de goma de la parte posterior de la cámara y úsalo para tapar el orificio inferior.

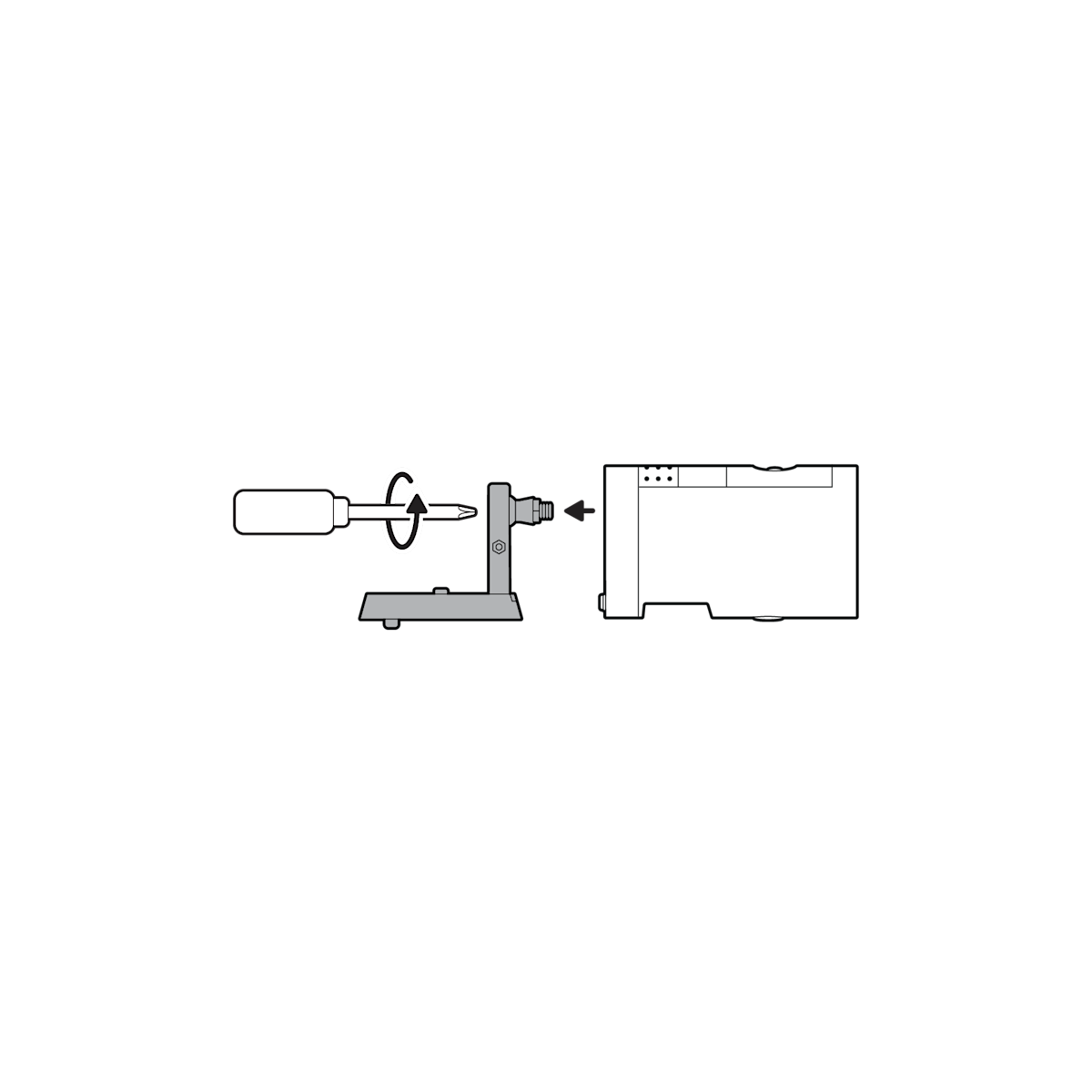

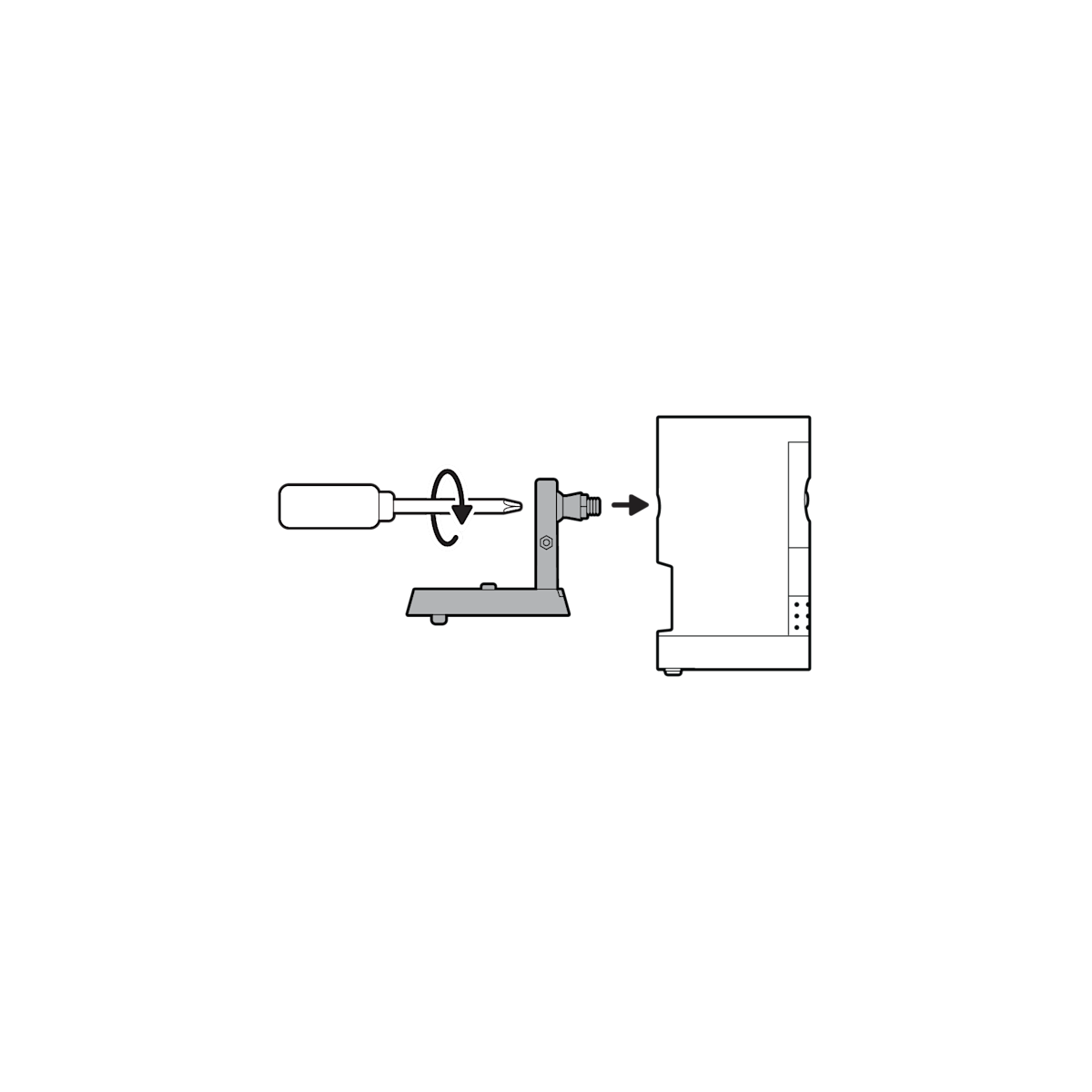

7. Fija el soporte a la parte posterior de la cámara con el tornillo.

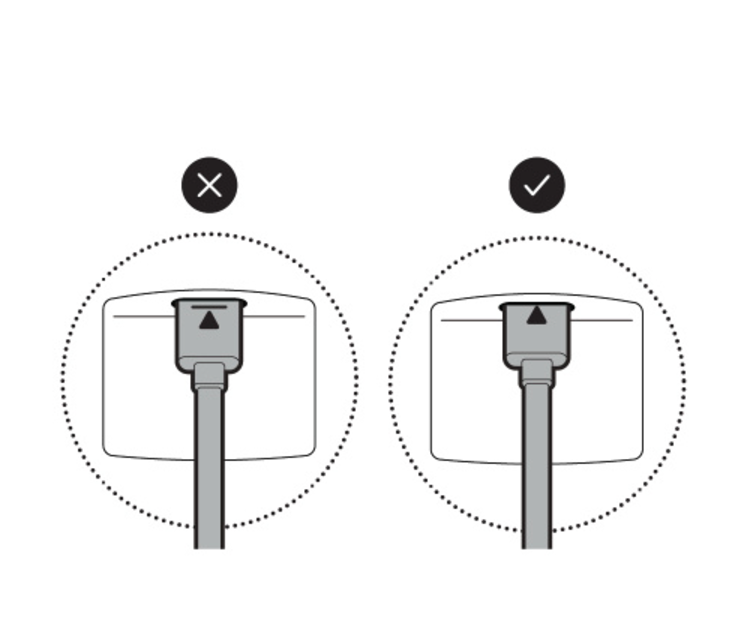

8. Enchufa el cable de alimentación.

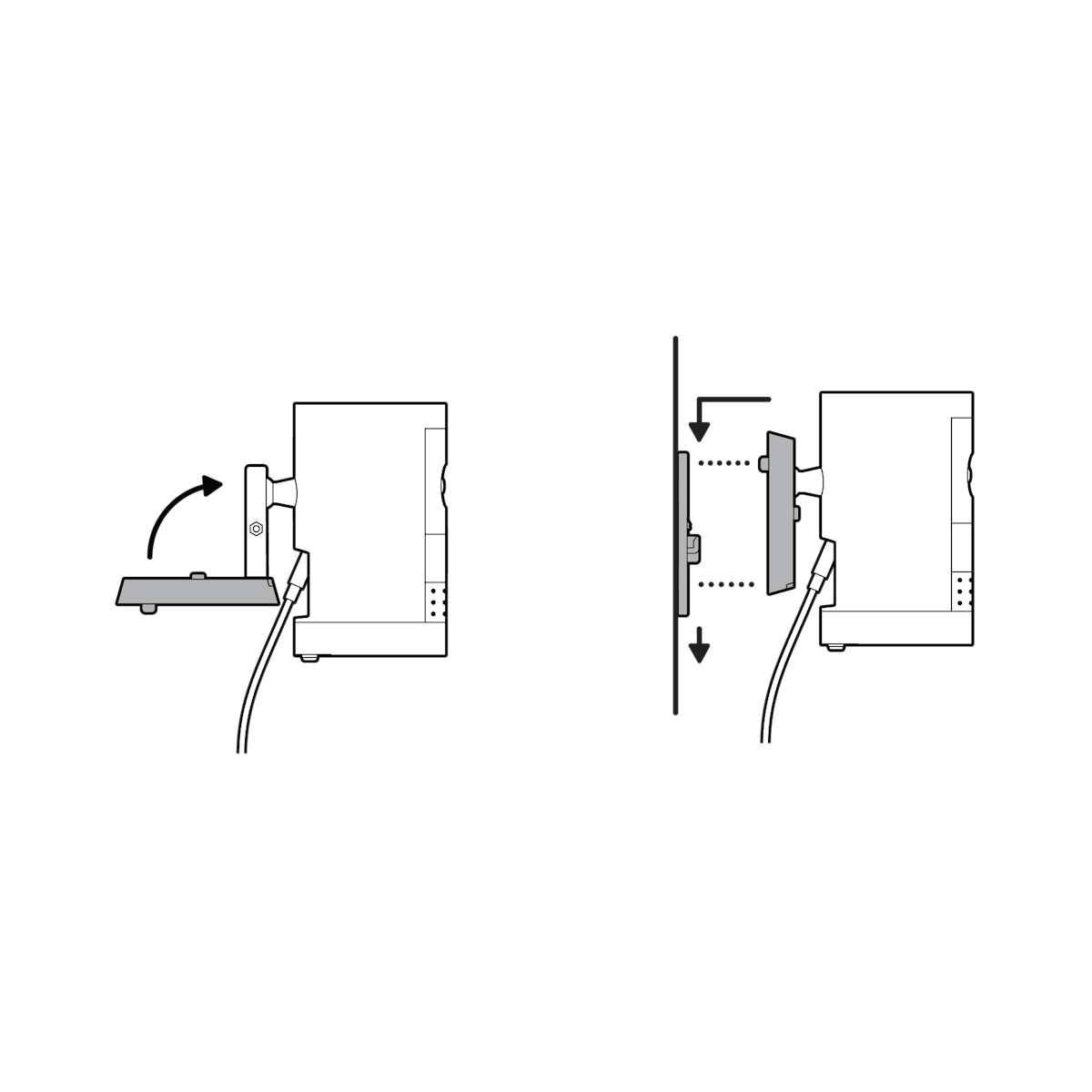

9. Cierra el soporte de la cámara y fija la cámara a la placa de montaje deslizándola hasta que oigas un clic.

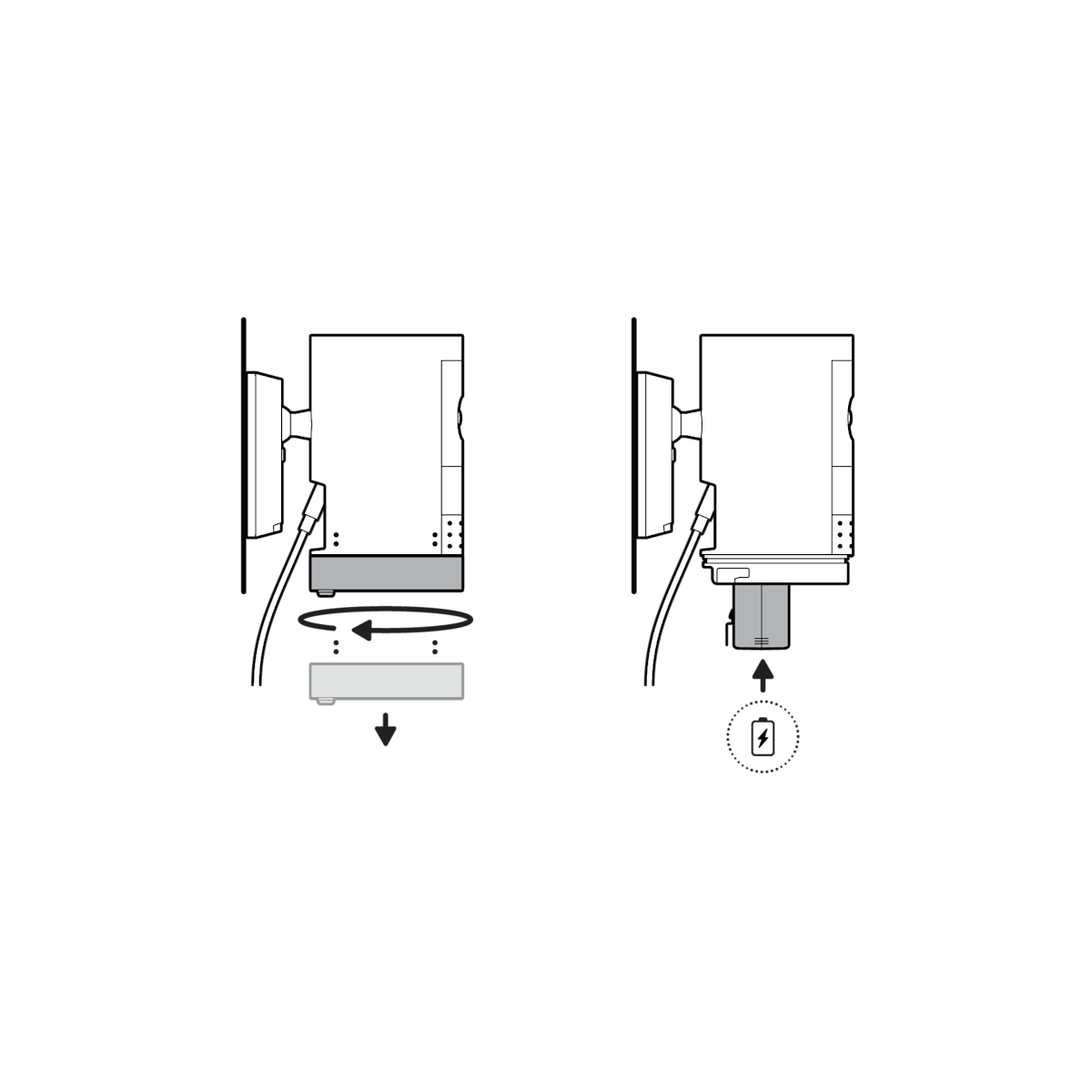

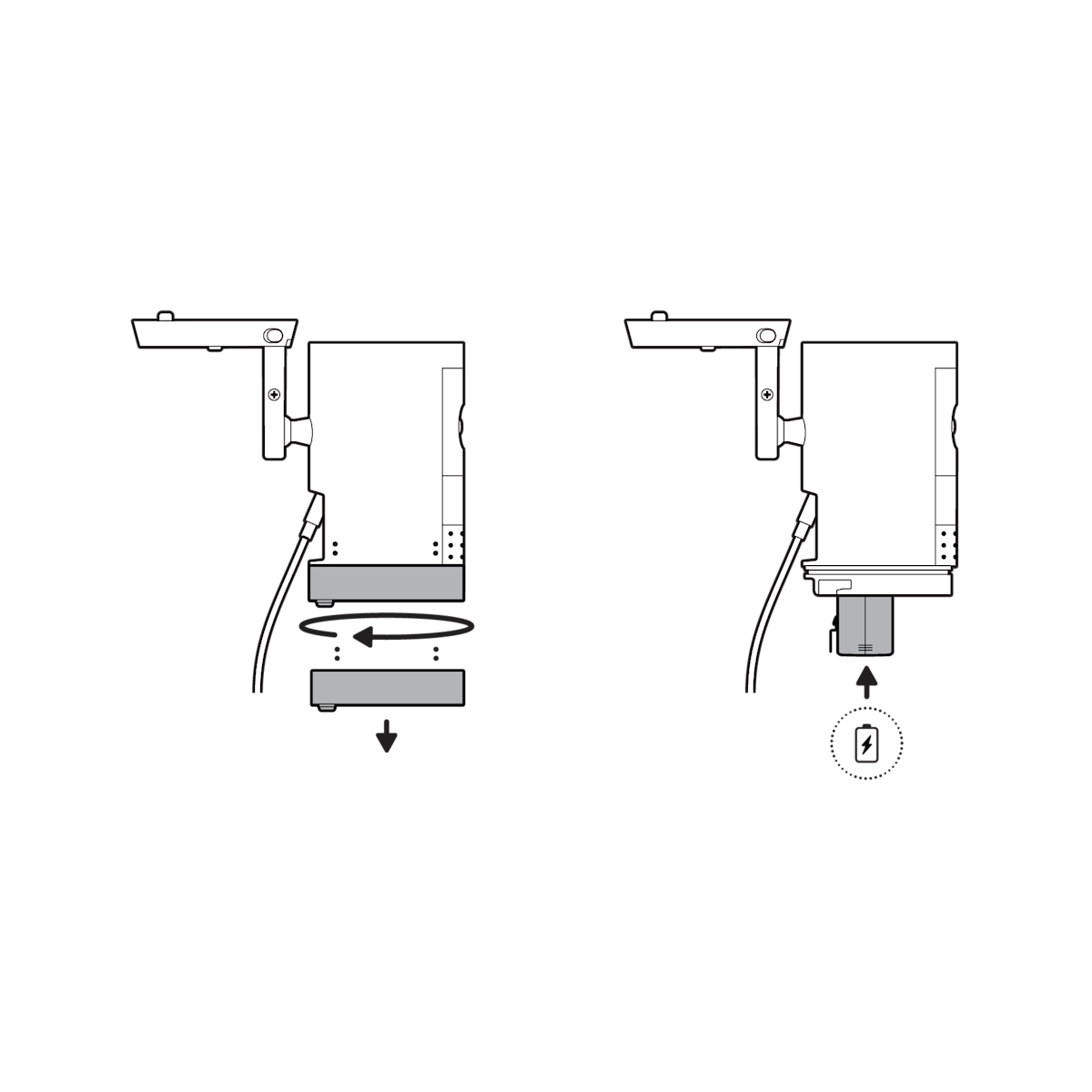

(Opcional) Si instalas la cámara con una batería recargable, gira la tapa de la batería para retirarla. Inserta la batería y cierra la tapa.

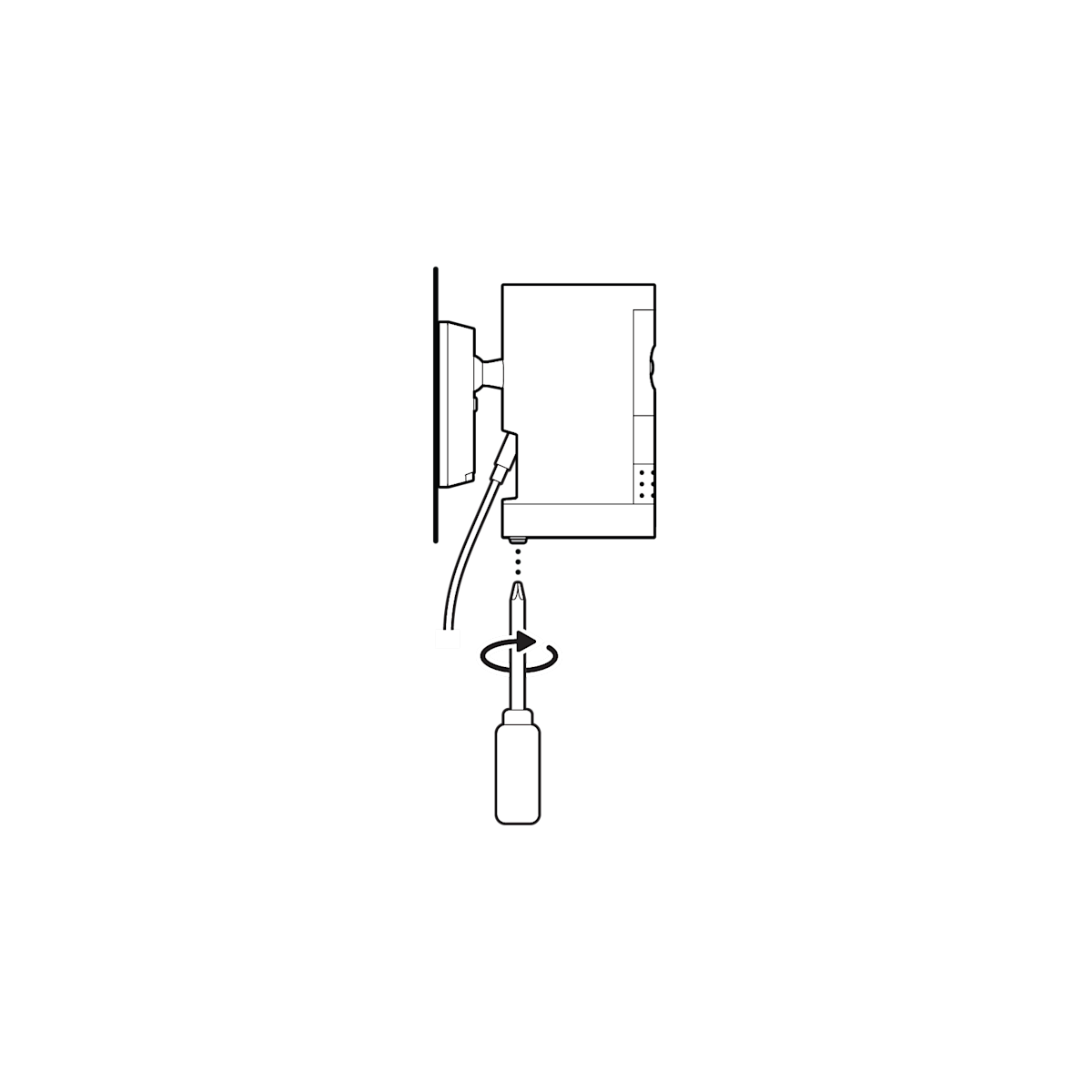

10. Aprieta el tornillo de seguridad de la tapa de la batería.
11. Abre el soporte de la cámara y aprieta el tornillo de seguridad.

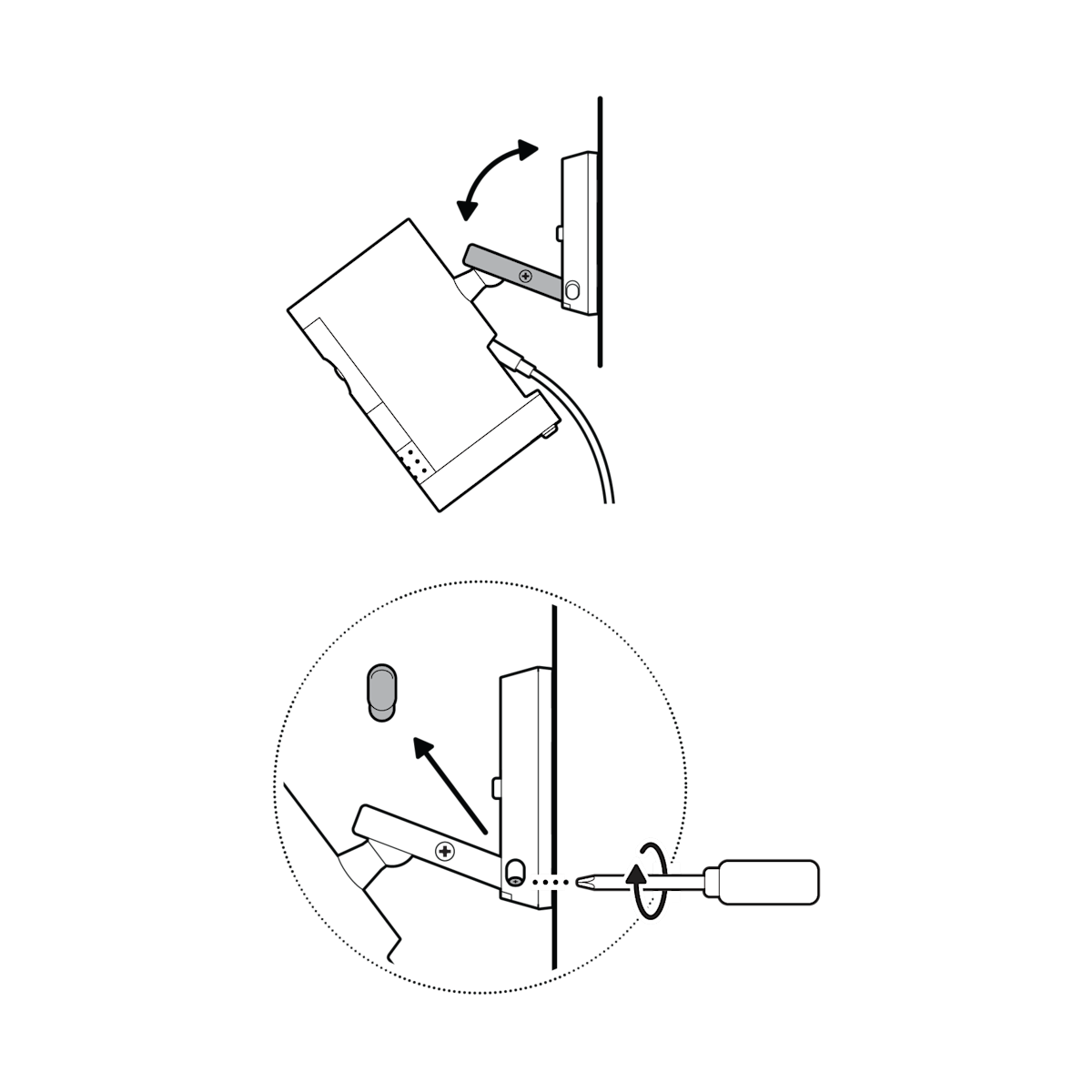

(Opcional) Ajusta la posición de la cámara, retira el tapón de goma de la base del soporte de la cámara y aprieta el tornillo para fijarla. Vuelve a colocar el tapón de goma en su sitio.

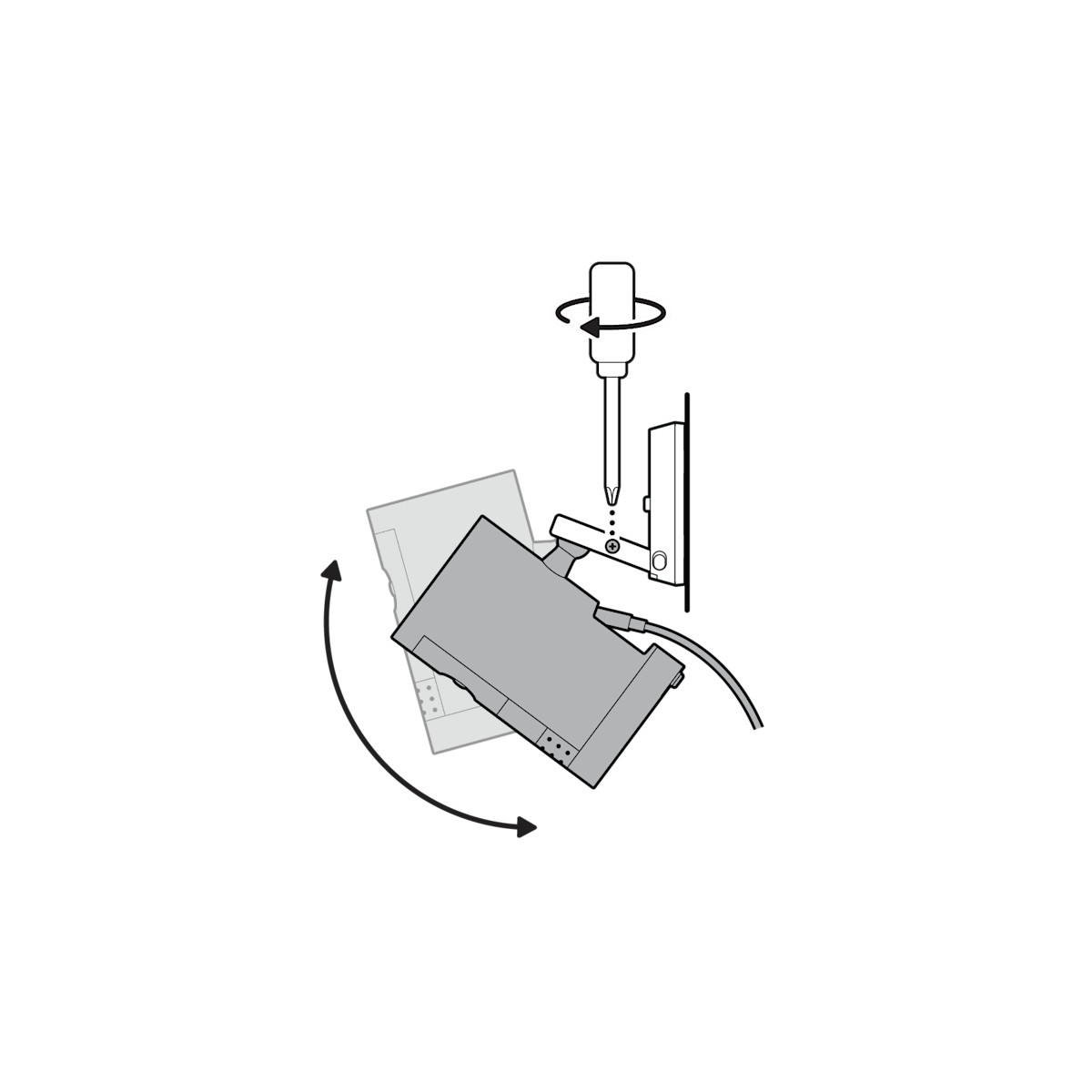

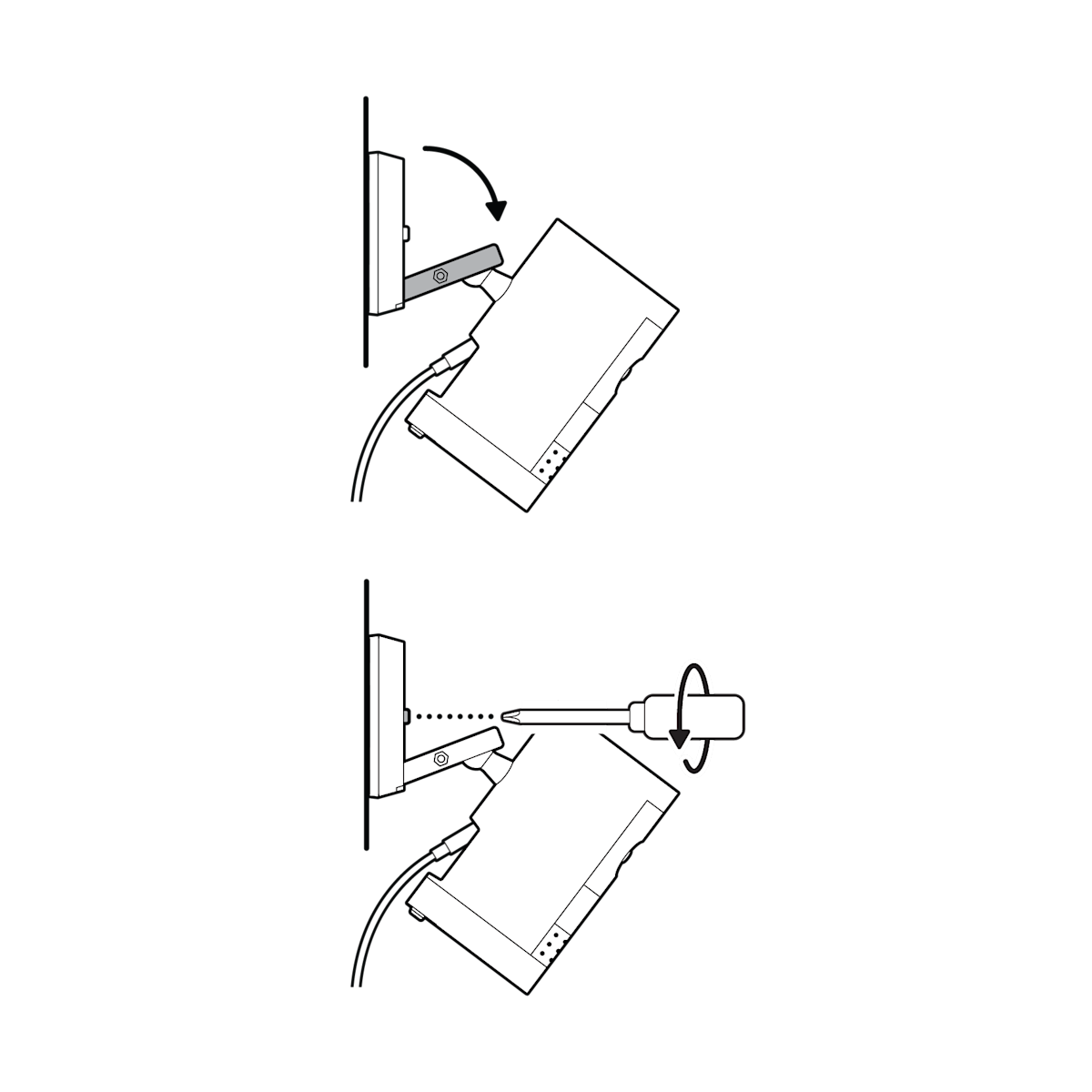

12. Ajusta el ángulo de la cámara y aprieta el tornillo del brazo del soporte de montaje para fijarla.
13. Enchufa el adaptador de corriente a una toma de corriente.

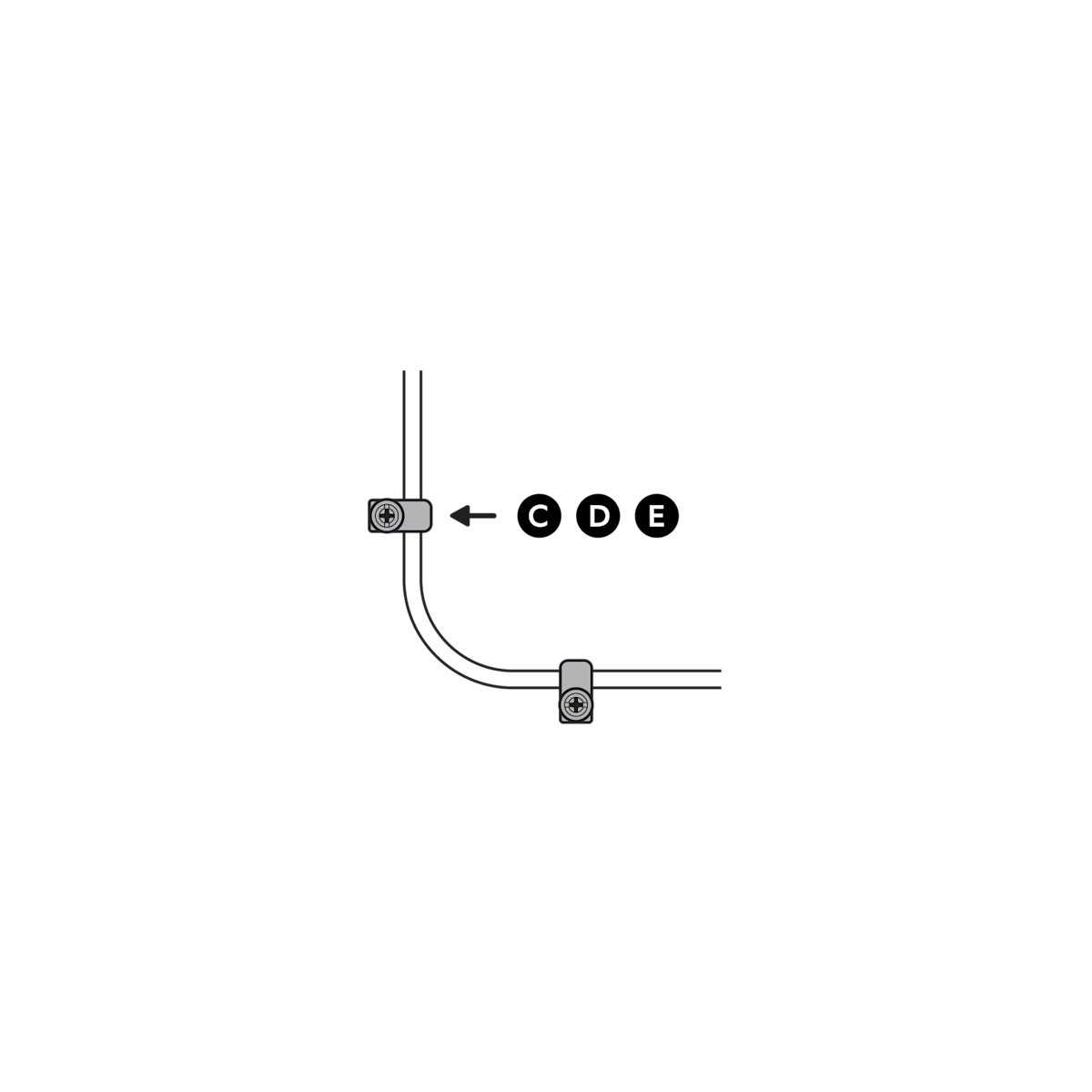

14. Fija el cable de alimentación a la pared o al techo con las abrazaderas de cable incluidas.

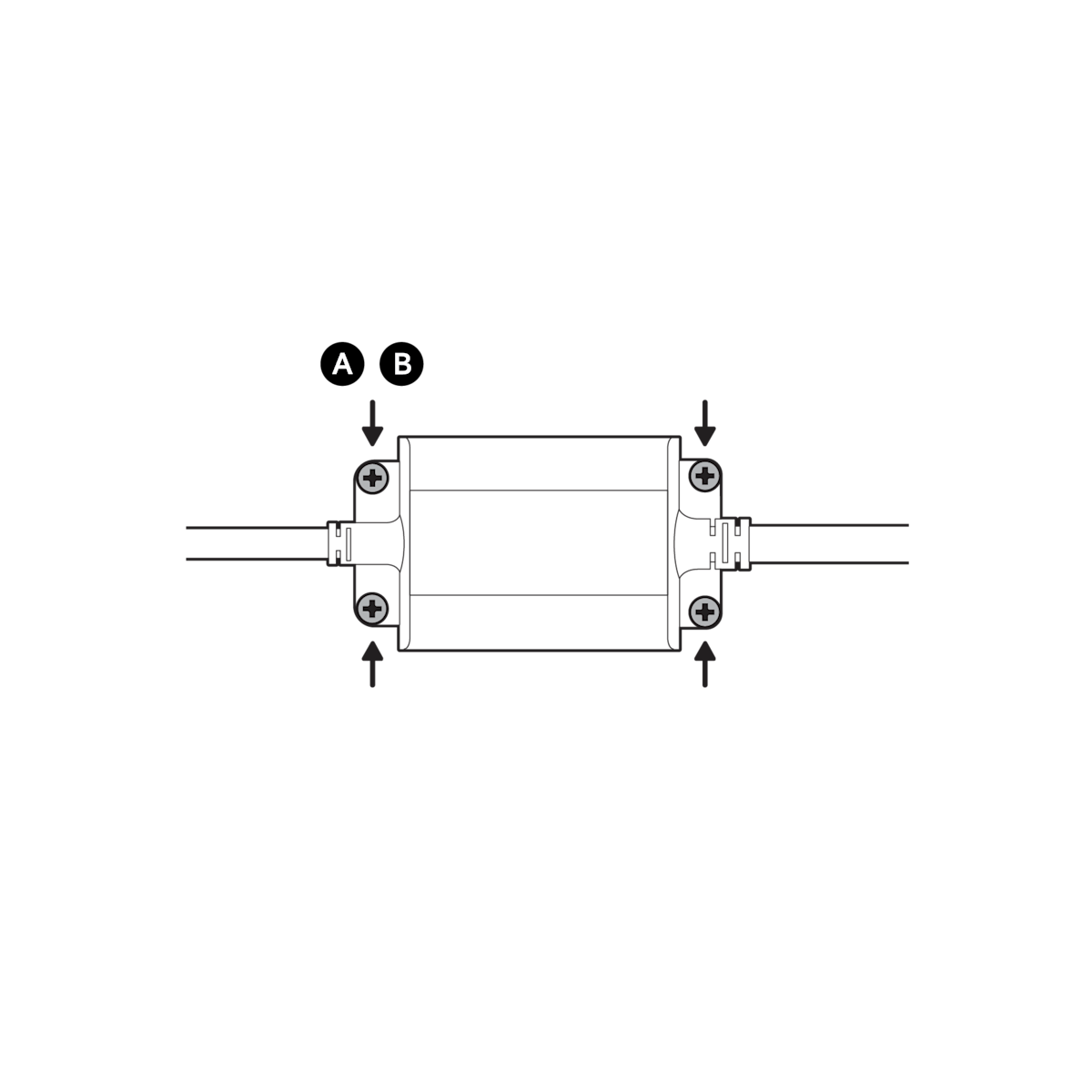

(Opcional) Fija el adaptador de corriente con los tacos y tornillos incluidos.
Instalación en el techo
1. Retira la placa de montaje deslizándola en la dirección opuesta a la flecha.

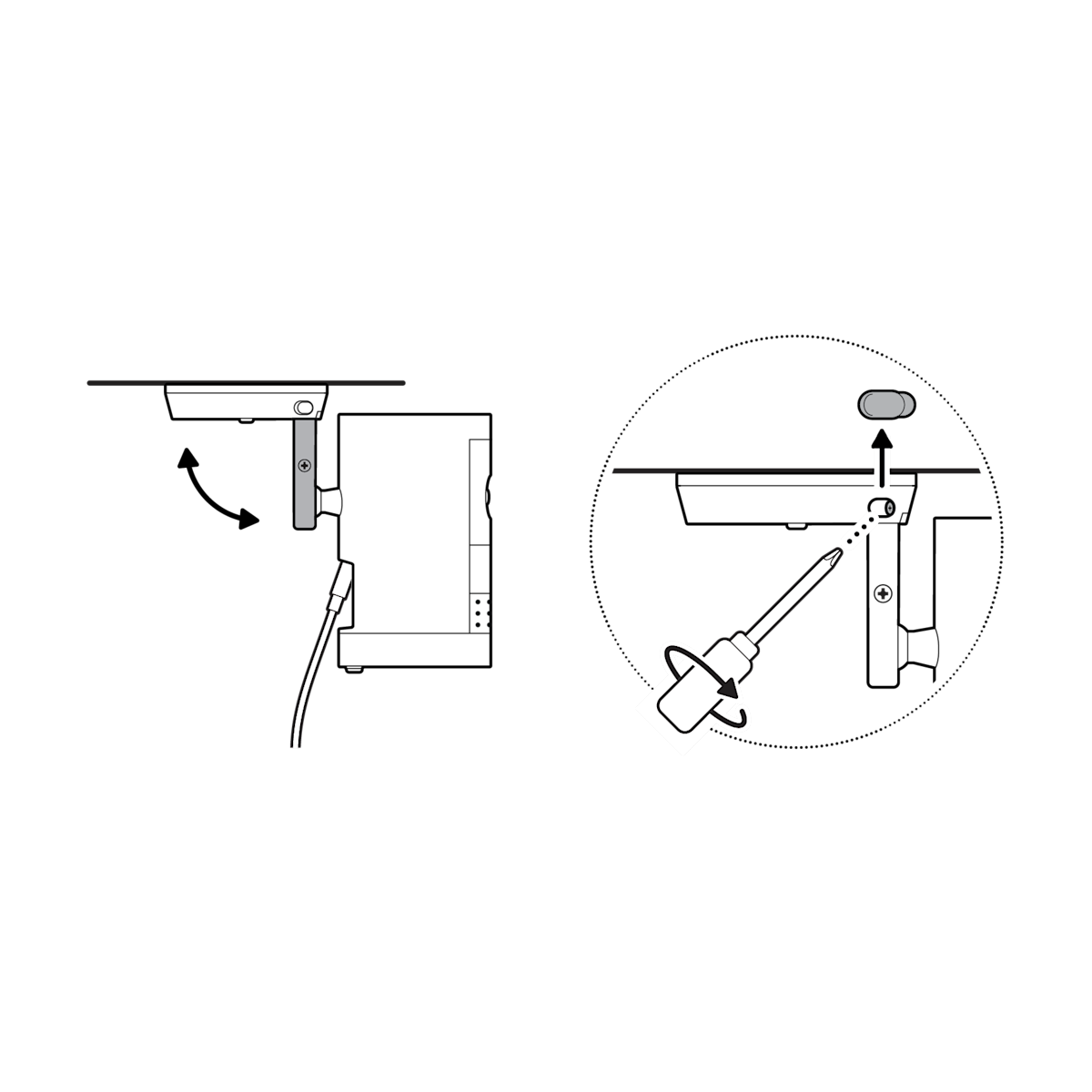

2. Utiliza la placa de montaje como guía para marcar en el techo los orificios en los que irán introducidos los tornillos.
NOTA: para obtener los mejores resultados, evita ubicaciones con objetos cercanos que puedan interferir en el campo de visión de la cámara.
3. Instala la placa de montaje con la flecha apuntando hacia arriba.
En estuco, ladrillo u hormigón, utiliza una broca de albañilería de 6 mm para taladrar los orificios en los que irán introducidos los tacos de pared incluidos.
4. Abre el soporte de la cámara.
5. Desatornilla el soporte de la cámara para separarlo de la tapa de la batería.
6. Retira el tapón de goma de la parte posterior de la cámara y úsalo para tapar el orificio inferior.

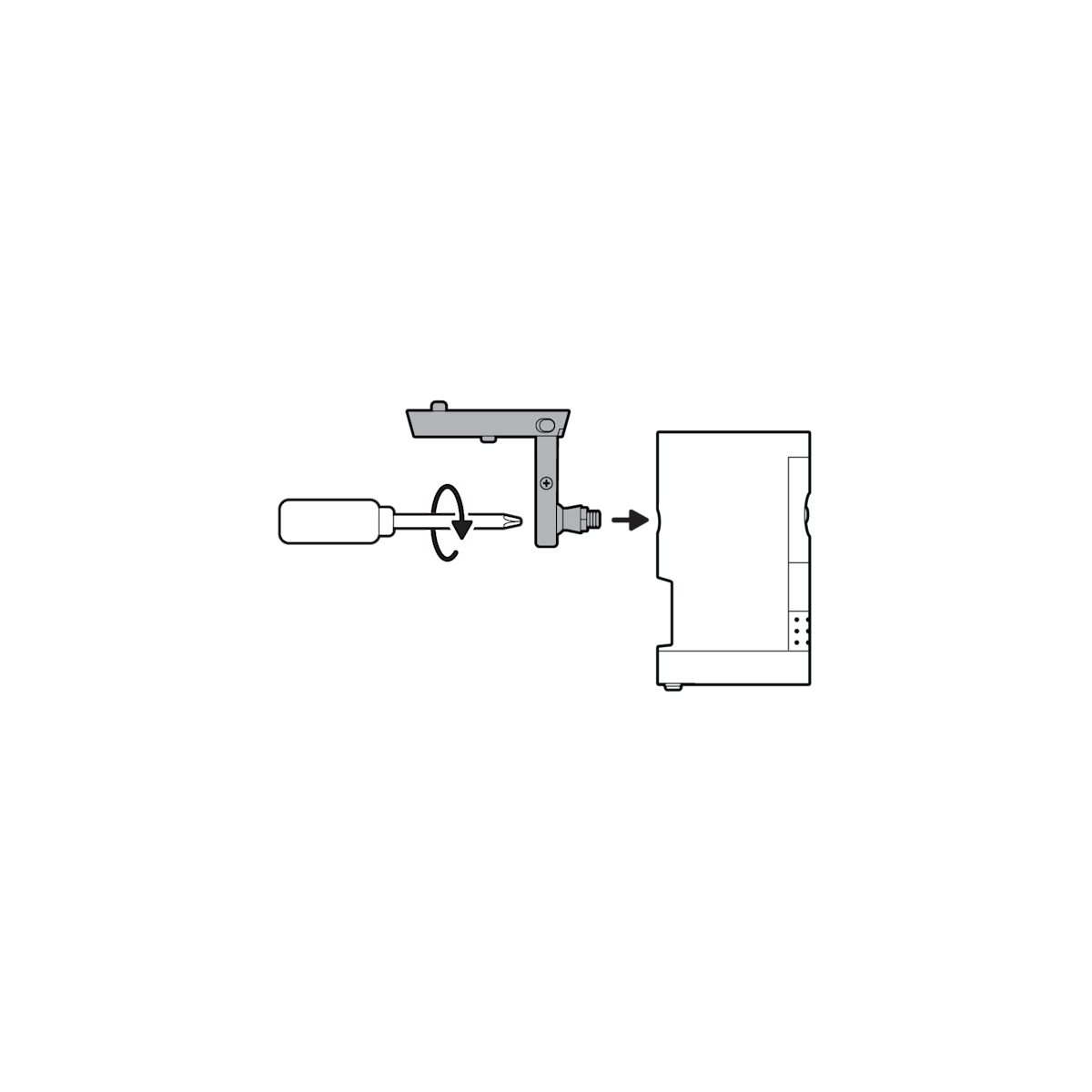

7. Fija el soporte a la parte posterior de la cámara con el tornillo.

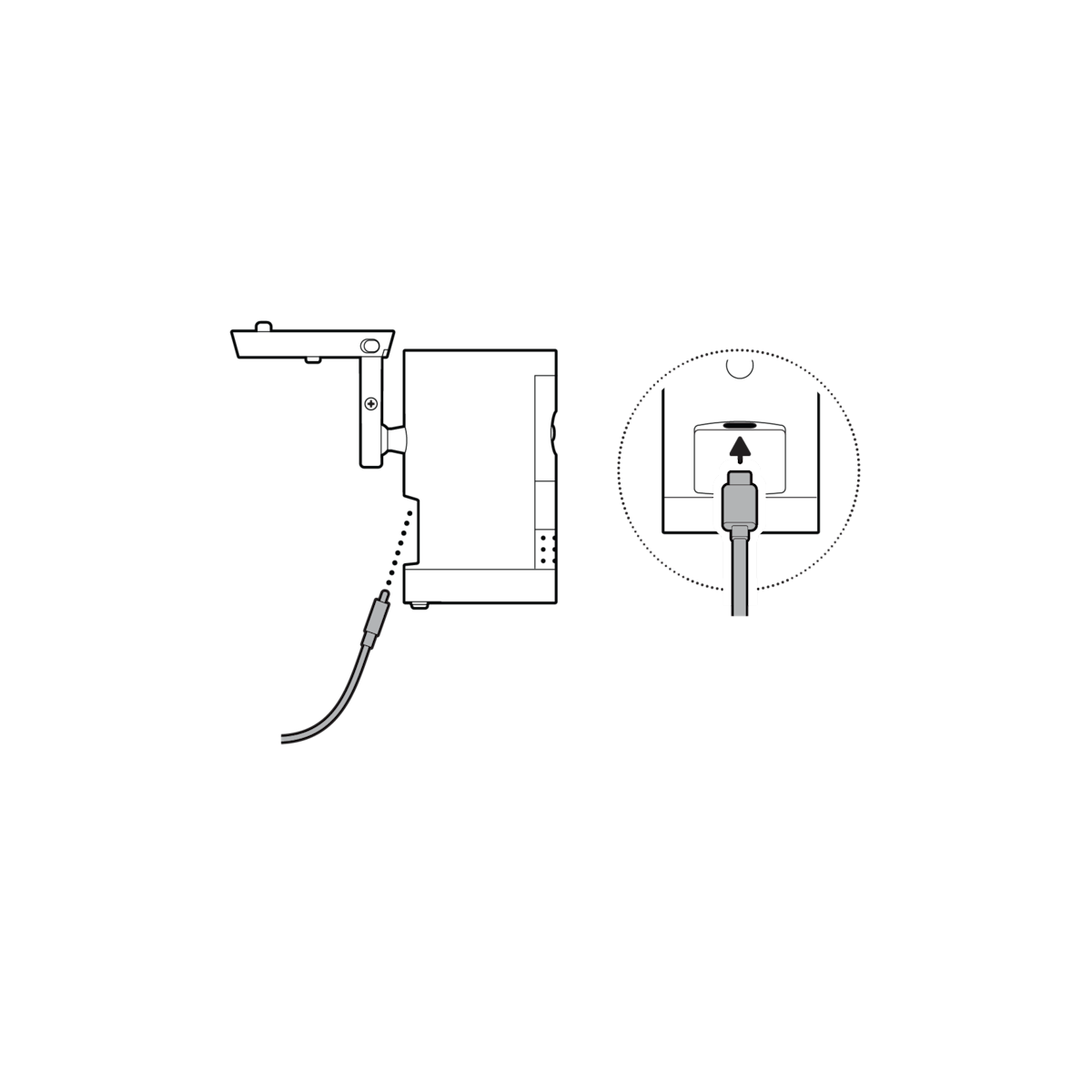

8. Enchufa el cable de alimentación.
(Opcional) Si instalas la cámara con una batería recargable, gira la tapa de la batería para retirarla. Inserta la batería y cierra la tapa

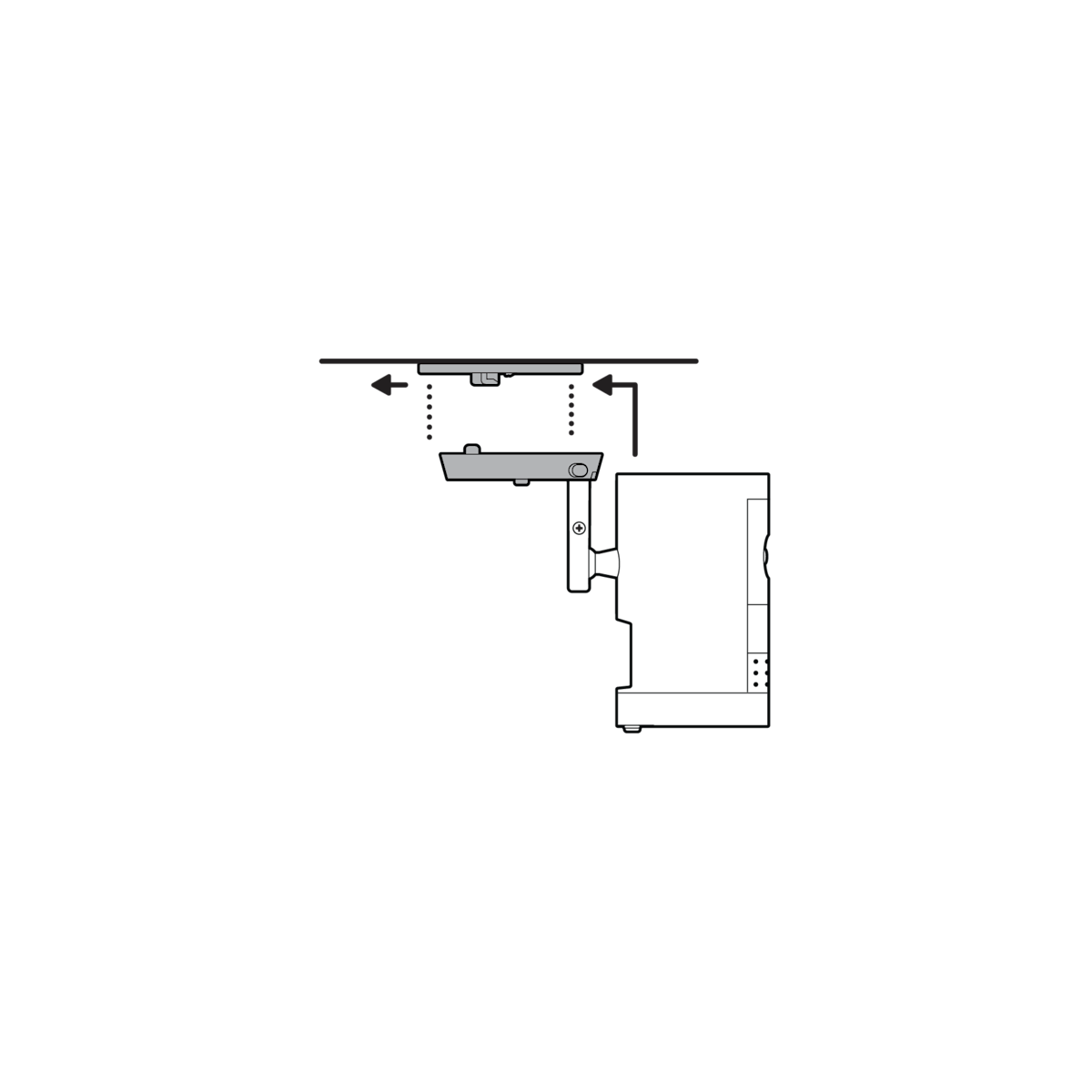

9. Fija la cámara en la placa de montaje. Para ello, deslízala hasta que oigas un clic.
NOTA: la cámara debe estar en posición vertical.

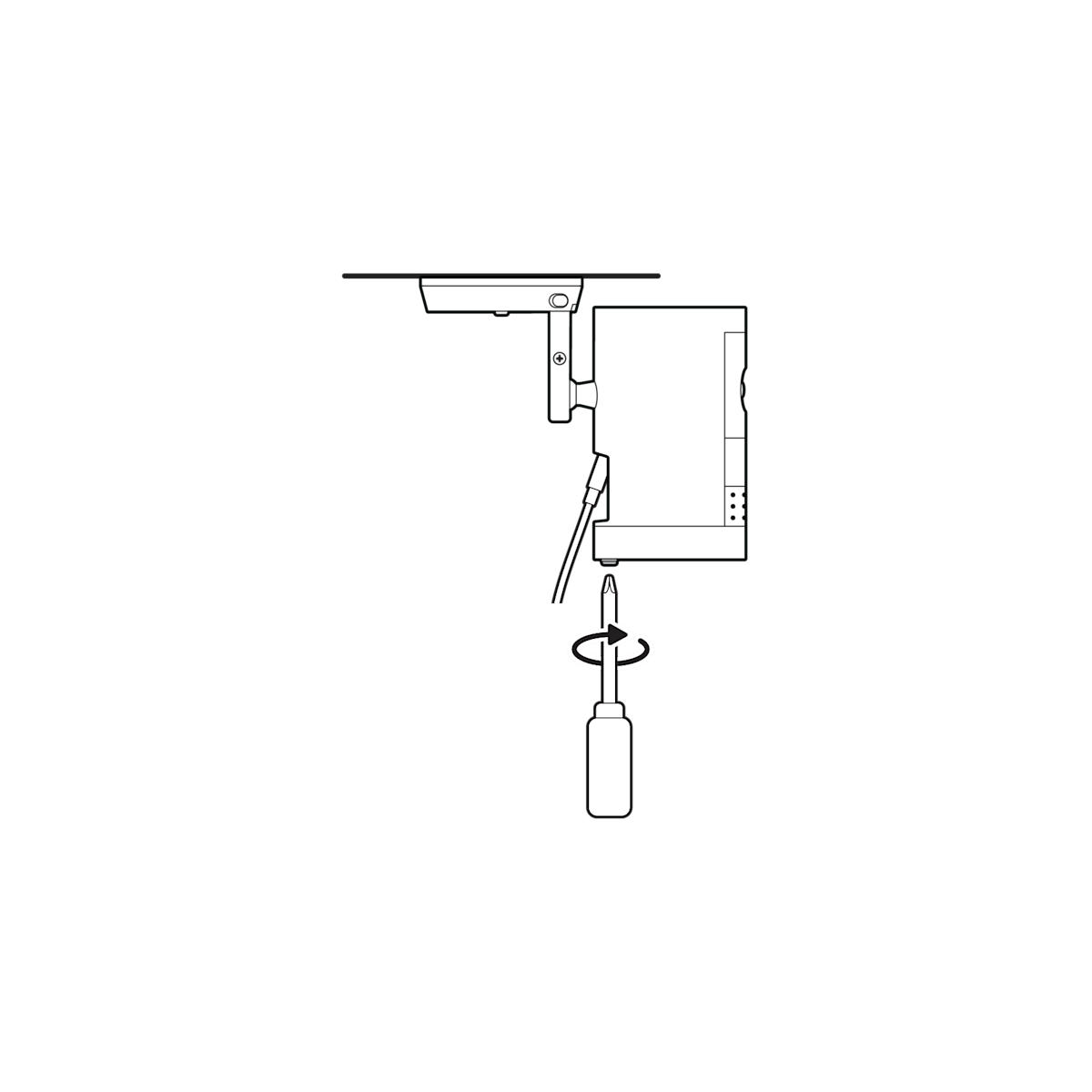

10. Aprieta el tornillo de seguridad del soporte de la cámara.
11. Aprieta el tornillo de seguridad de la tapa de la batería.
(Opcional) Ajusta la posición de la cámara, retira el tapón de goma de la base del soporte de la cámara y aprieta el tornillo para fijarla. Vuelve a colocar el tapón de goma en su sitio.

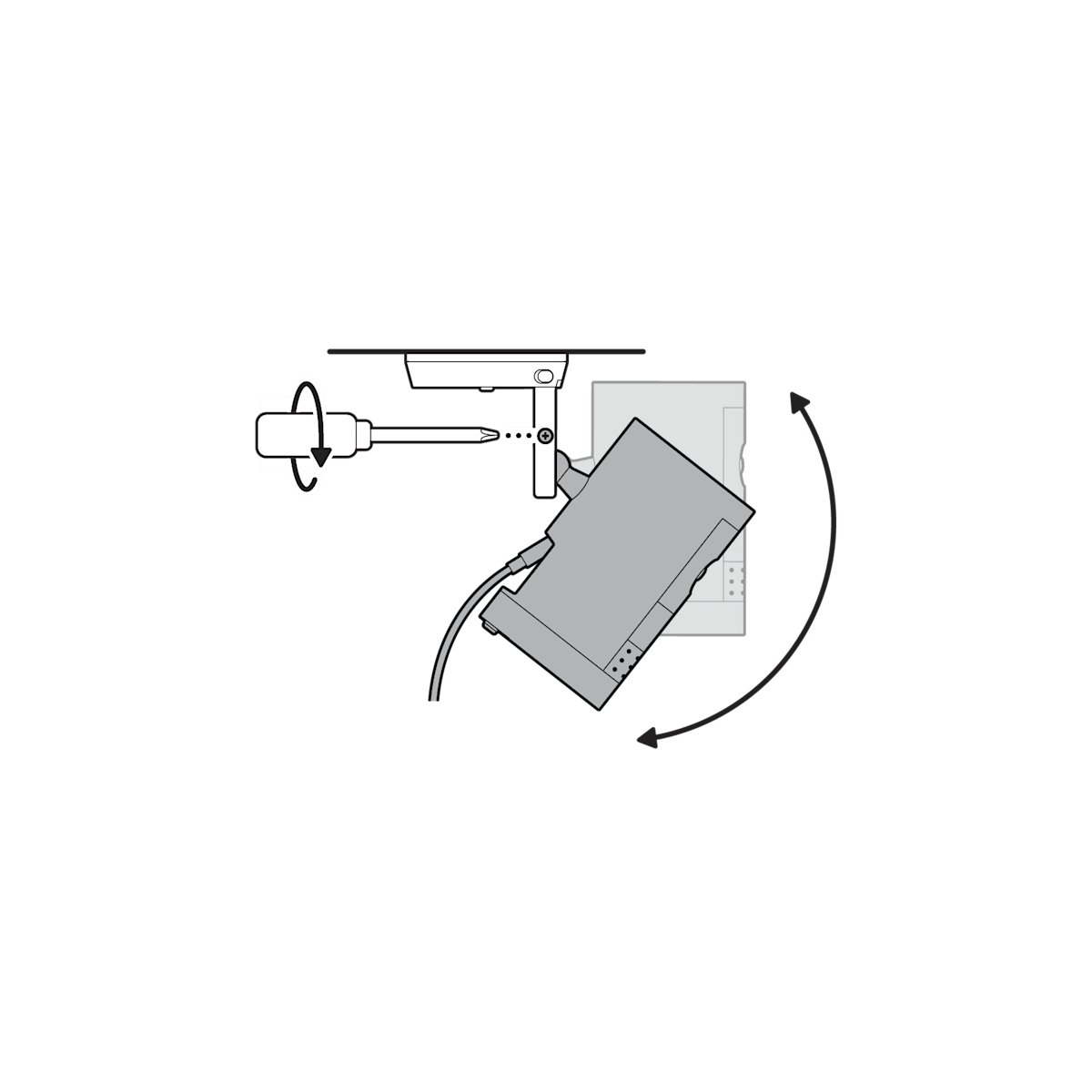

12. Ajusta el ángulo de la cámara y aprieta el tornillo del brazo del soporte de montaje para fijarla.
13. Enchufa el adaptador de corriente a una toma de corriente.
14. Fija el cable de alimentación a la pared o al techo con las abrazaderas de cable incluidas.
(Opcional) Fija el adaptador de corriente con los tacos y tornillos incluidos.
