Instalación del Wired Video Doorbell (2.ª gen.)

Información de seguridad y cumplimiento para Wired Video Doorbell (2.ª gen.).

Cómo conectar por cable tu Wired Video Doorbell (2.^agen.) a tu sistema de timbre existente.

Descarga el manual de usuario para Wired Video Doorbell (2.ª gen.)

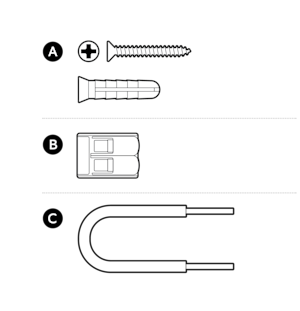

Piezas incluidas

Herramientas necesarias

Destornillador de estrella

Taladro con broca de albañilería de 6 mm (opcional)

1. Retira el envoltorio protector.

2. Descarga la app de Ring.

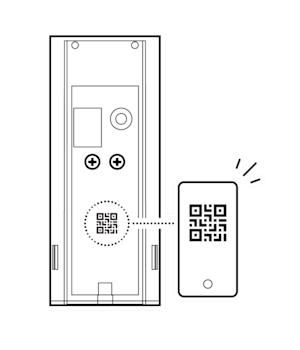

3. Escanea el código QR de tu dispositivo.

Instalación del videotimbre

1. Desconecta la corriente desde el cuadro de la luz.

NOTA: si no estás seguro de qué interruptor debes desconectar, apaga el interruptor principal o ponte en contacto con un electricista acreditado.

¡PRECAUCIÓN! El proceso de instalación requiere manipular el cableado eléctrico. Si no tienes experiencia o te sientes inseguro, pide ayuda a un electricista acreditado. Si no estás seguro de qué interruptor debes desconectar, apaga el interruptor principal o ponte en contacto con un electricista acreditado.

¡ADVERTENCIA! Si tu casa tiene varias campanillas, tendrás que ignorar las campanillas adicionales uniendo los cables conectados a los terminales "frontal" y "trans" con una tuerca para cables.

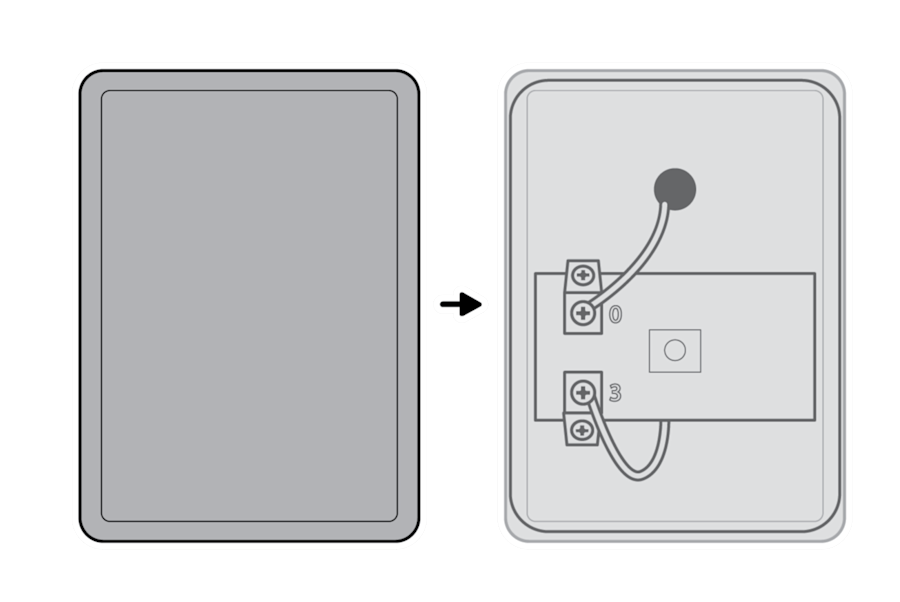

2. Retira la cubierta de tu timbre.

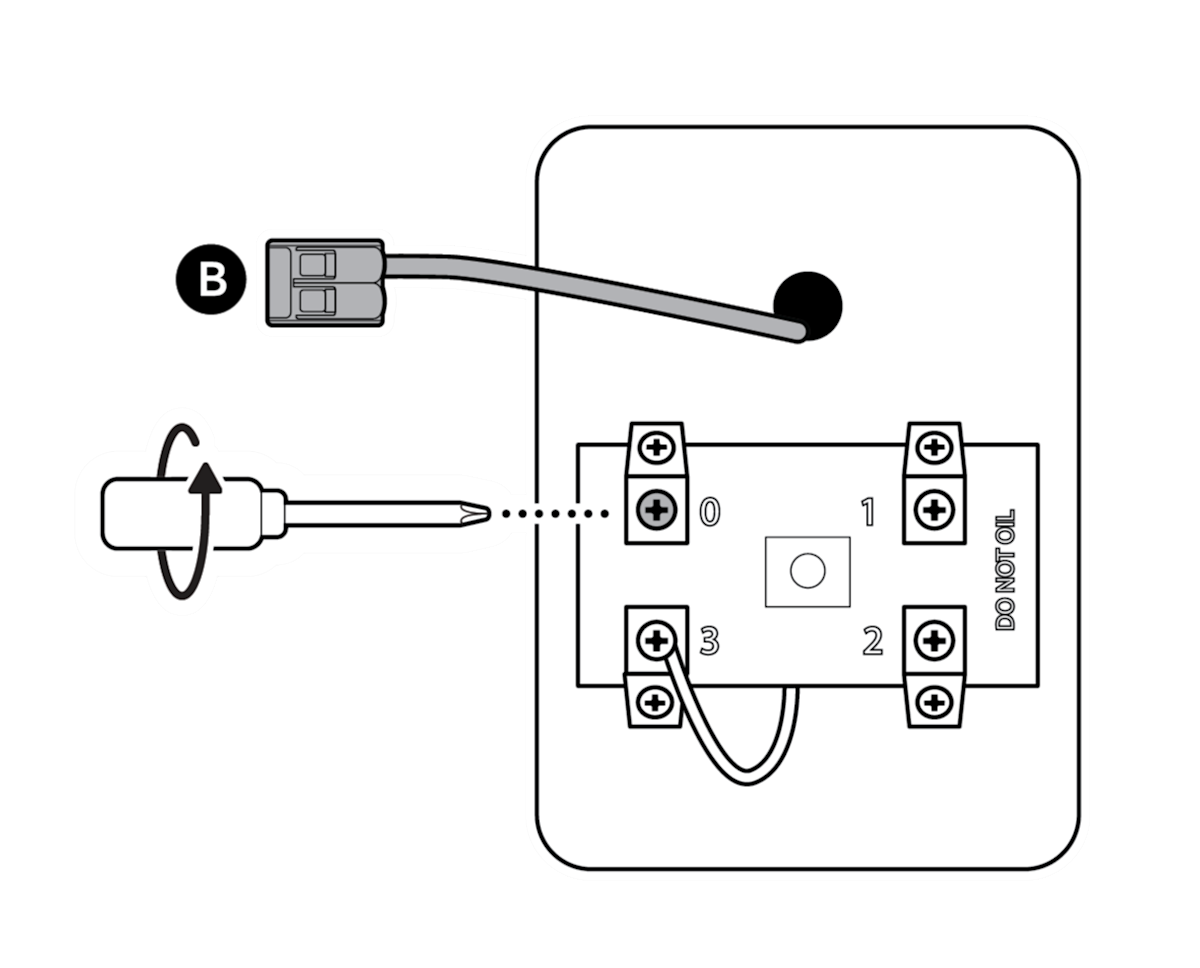

3. Afloja el tornillo de fijación marcado con un "0" y desconecta su cableado. Inserta el cableado en un conector WAGO.

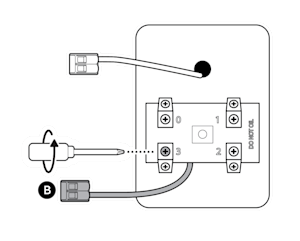

4. Afloja el tornillo de fijación marcado con un "2" o "3" y desconecta su cableado. Inserta el cableado en el otro conector WAGO.

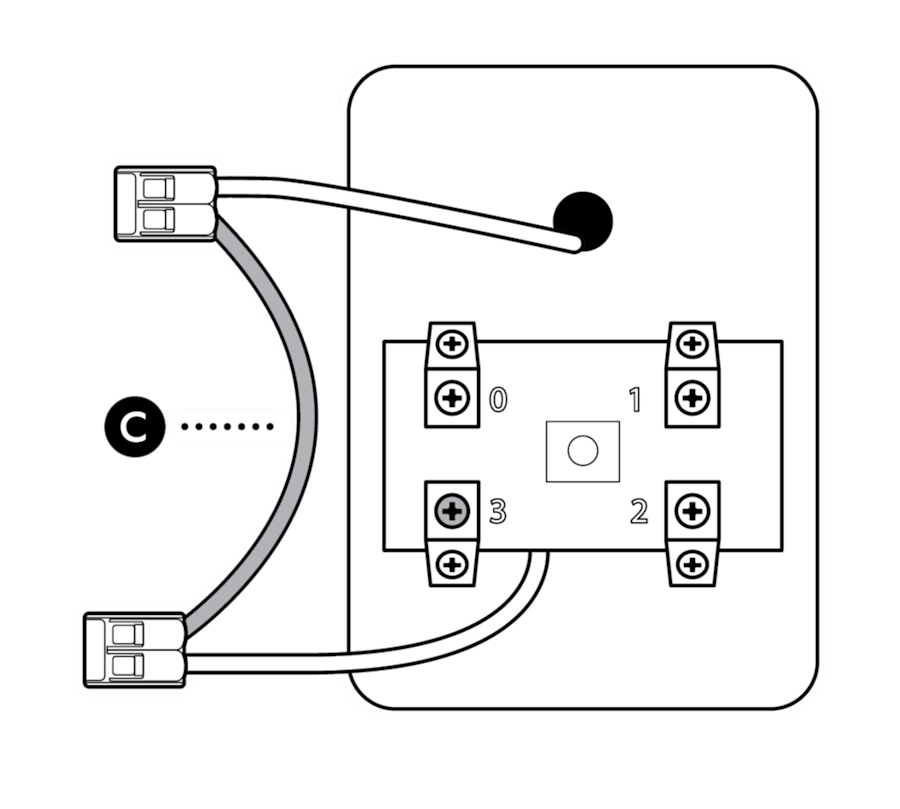

5. Conecta los conectores WAGO entre sí con el cableado de derivación.

6. Localiza tu timbre actual y retíralo.

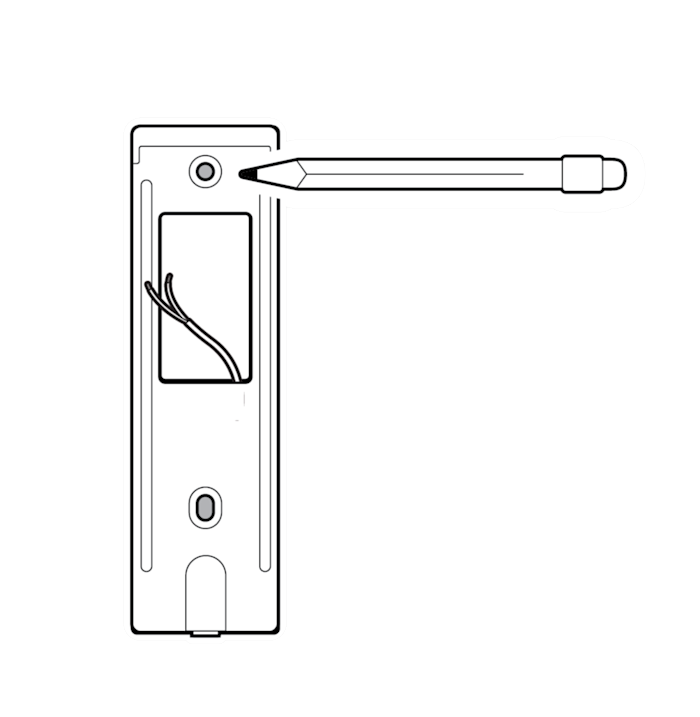

7. Utiliza el soporte de montaje como guía para marcar en la pared los orificios de los tornillos.

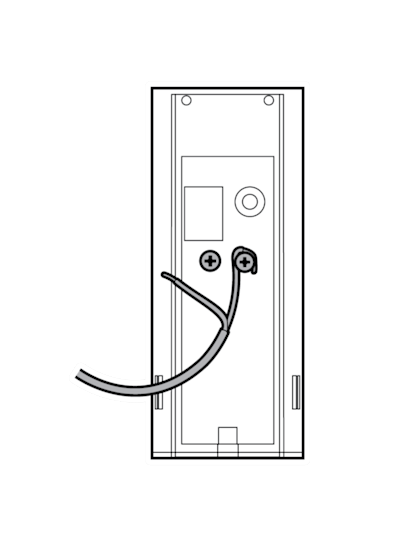

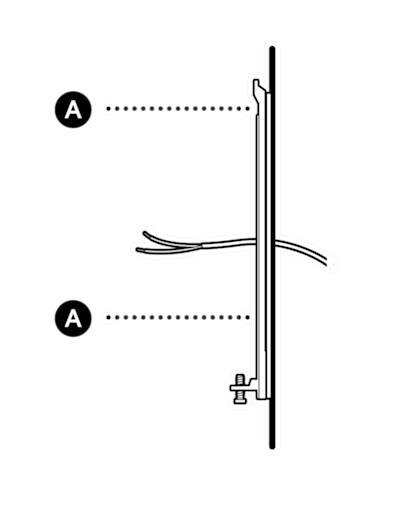

8. Instala el soporte de montaje directamente sobre el cableado de tu timbre con los tornillos incluidos.

Nota: en estuco, ladrillo u hormigón, utiliza una broca de albañilería de 1/4 (6 mm) para perforar los orificios para los tacos de pared incluidos.
