Instalación de Video Doorbell Elite

Instala Video Doorbell Elite siguiendo estas instrucciones paso a paso.

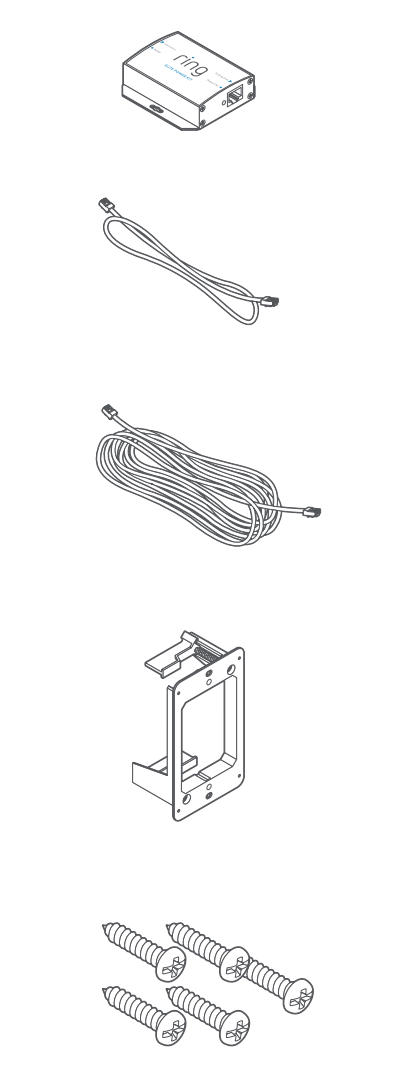

Piezas incluidas

• Kit de alimentación Elite
• Cable Ethernet de 90 cm
• Cable Ethernet de 15 m
• Soporte de montaje Elite
• Tornillos de montaje
• Cablezales de tornillo
• Mango de destornillador
• Cabezal flexible
• Tornillos de seguridad
• Paneles frontales
• Adaptador de corriente alterna

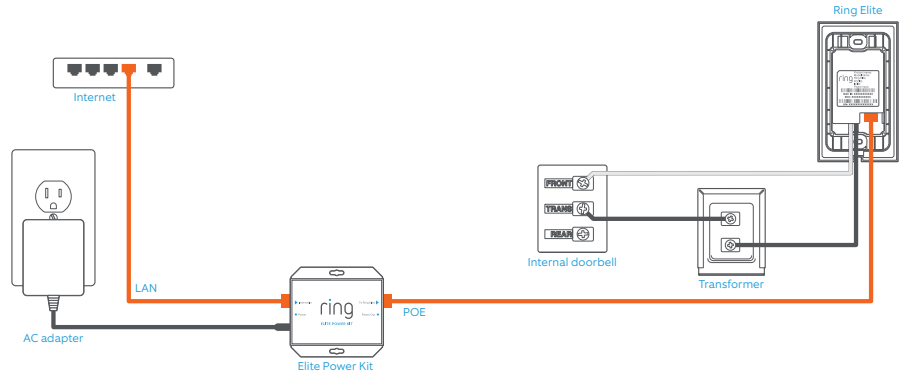

Paso 1: conecta los cables del kit de alimentación Elite.

El kit de alimentación Elite es un inyector PoE (Power-Over-Ethernet) que proporciona alimentación a Ring Elite y te permite conectarlo a tu router al mismo tiempo.

1. Conecta el adaptador suministrado al kit de alimentación Elite.
2. Enchufa el adaptador de corriente alterna suministrado a una toma de corriente estándar.
3. Utiliza el cable Ethernet de 90 cm para conectar tu punto de acceso a Internet al puerto

   “Internet In”

   del kit de alimentación Elite.
4. Pasa el cable de 15 m incluido desde el puerto

   “To Doorbell”

   hasta el videotimbre.

Paso 2: instala el soporte de montaje.

Si ya tienes una caja de conexiones, el soporte de montaje incluido no te hará falta. Si no tienes una caja de conexiones:

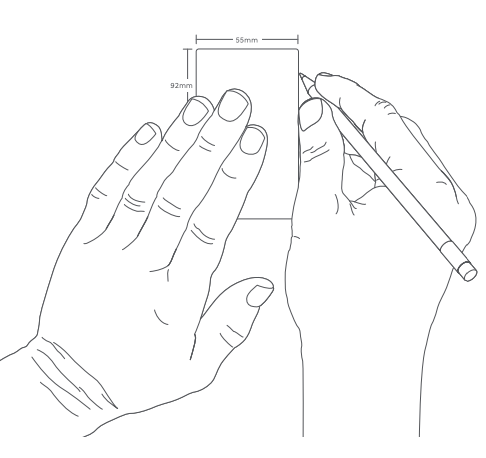

1. Traza el contorno de la plantilla incluida. A continuación, corta un orificio rectangular en la pared para dejar espacio para el soporte de montaje Elite.

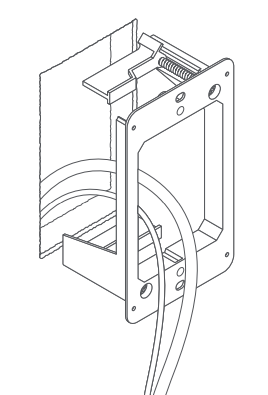

2. Pasa los cables existentes por el orificio del soporte.

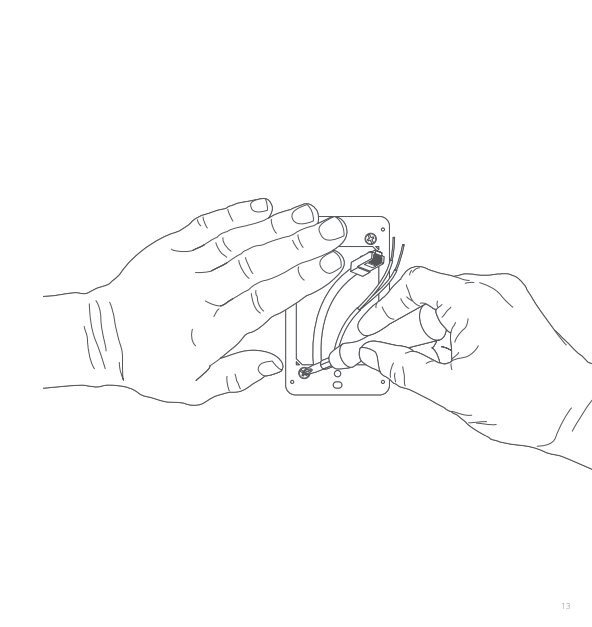

3. Utiliza un destornillador para apretar los tornillos. Las abrazaderas de mariposa girarán a medida que lo hagan los tornillos, fijando el soporte a la pared.

Paso 3: conecta el cable Ethernet.

Video Doorbell Elite debe conectarse a la alimentación mediante Power-Over-Ethernet.

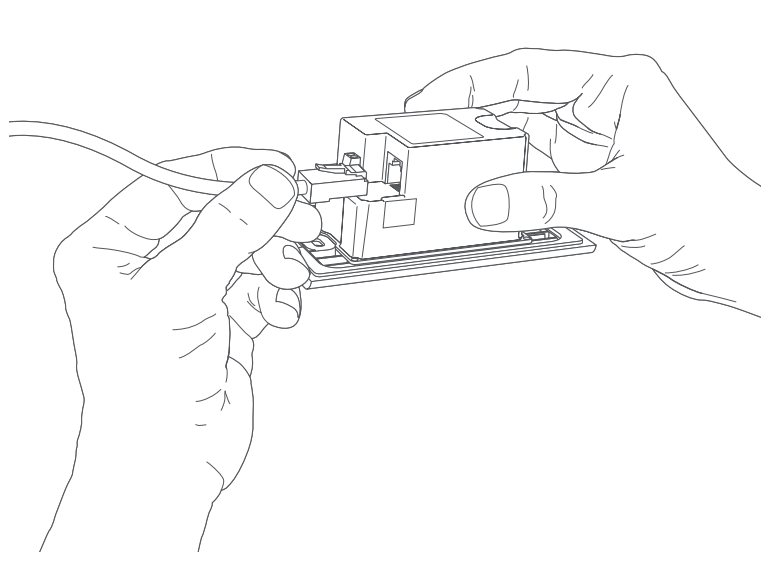

Conecta el cable Ethernet al puerto Ethernet de la parte posterior del videotimbre. Cuando esté conectado a la corriente, la luz frontal del videotimbre empezará a emitir un patrón giratorio, que indica que el dispositivo está en el modo de configuración.

Paso 4: conecta el videotimbre a la campanilla del timbre de casa (opcional).

Existe la opción de conectar Video Doorbell Elite a una campanilla que ya tengas en casa. Puedes hacerlo si quieres que suene la campanilla. Asegúrate de que dispones de un transformador y una campanilla de timbre compatibles antes de conectarlos a la instalación eléctrica existente. Más información sobre los requisitos para cablear tu videotimbre.

1. Desconecta la corriente en el cuadro eléctrico y, a continuación, conecta los cables del videotimbre a los conectores de cable junto al puerto Ethernet.
2. Utiliza el destornillador de cabeza plana incluido para fijar los cables en los orificios de los tornillos.

Paso 5: coloca el videotimbre en el soporte.

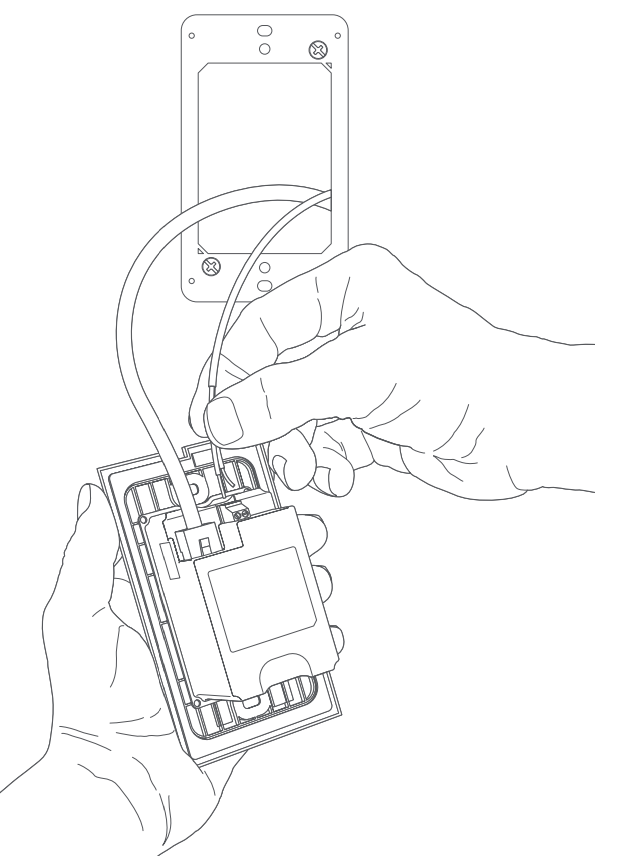

1. Introduce los cables en el orificio de la pared. A continuación, inclina el videotimbre e insértalo en el soporte con la parte superior inclinada hacia ti.

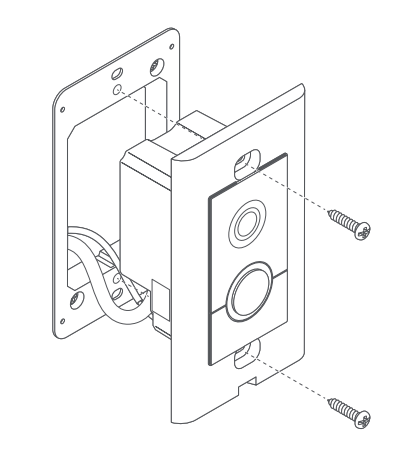

2. Introduce dos de los tornillos incluidos en los orificios del soporte.
3. Utiliza un destornillador para apretar los tornillos y fijar el dispositivo.

Paso 6: configura el videotimbre en la app de Ring.

Más información sobre la configuración de videotimbres en la app de Ring.

Paso 7: fija el videotimbre.

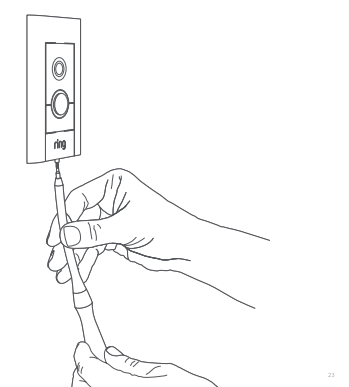

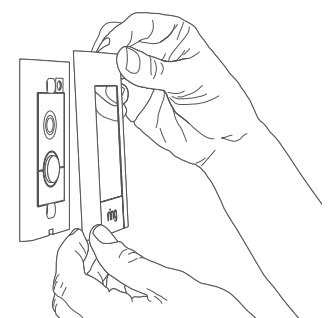

Coloca uno de los paneles frontales incluidos en tu Video Doorbell Elite. A continuación, utiliza uno de los tornillos de seguridad proporcionados y el cabezal flexible del destornillador para fijarlo en su sitio.
