Guía de instalación de Ring Video Doorbell 3

Para obtener información sobre seguridad y cumplimiento de este producto, haga clic aquí.

Es fácil instalar físicamente el Ring Video Doorbell 3 con un timbre existente. Solo tienes que desplazarte hacia abajo para ver una guía paso a paso.

Por motivos de seguridad, utiliza únicamente accesorios Ring compatibles o un transformador de timbre cuyas características se encuentren dentro del rango que se indica abajo para alimentar el dispositivo.

Requisitos para conectar el dispositivo a un sistema de timbre existente:

- Transformador cableado (de 8 a 24 V de CA, 50/60 Hz, de 5 a 40 VA)

Accesorios Ring (a la venta por separado):

- Adaptador de enchufe (24 V de CC, 500 mA)

- Cargador solar (5,2 V de CC, 100 o 109 mA)

- Panel solar (5 V de CC, 380, 480 u 800 mA)

El uso de fuentes de alimentación incompatibles puede dañar el dispositivo y provocar descargas eléctricas.

Ten en cuenta que debes configurar el Ring Video Doorbell 3 en la app de Ring antes de fijarlo en tu casa.

Haz clic aquí para obtener más información sobre cómo configurar tu Ring Video Doorbell 3 en la app de Ring.

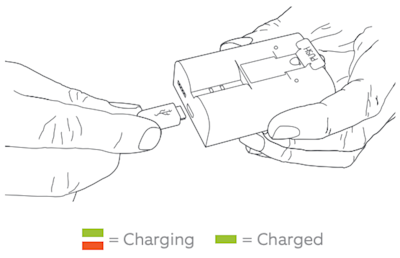

1. Carga la batería incluida

  • Carga completamente la batería. Para ello, enchúfala a una fuente de alimentación USB con el cable naranja suministrado.
  • Sabrás que la batería está completamente cargada cuando solo uno de los dos LED esté encendido.
  • Inserta la batería en la parte inferior del Ring Doorbell 3 hasta que encaje.

Haz clic aquí para obtener más información sobre la carga de la batería de Ring.

2. Retira el timbre existente

Si estás sustituyendo un timbre existente, corta la corriente dirigida al sistema de timbre en el cuadro eléctrico. A continuación, retira el botón del timbre  de la pared y desconecta sus cables.

3. Alinea el Ring Video Doorbell 3

Para alinear correctamente el Ring Video Doorbell 3:

  • Encaja el nivel (incluido en la caja) en el pequeño orificio de la parte frontal del Ring Doorbell 3 bajo la cámara.
  • Sitúa el Ring Doorbell 3 junto a tu puerta a 1,2 metros del suelo aproximadamente.
  • Nivela el dispositivo utilizando el nivel.
  • Marca las posiciones de los cuatro agujeros de montaje con un lápiz.

Nota: La placa adaptadora proporcionada se puede utilizar para alinear el dispositivo correctamente si estás sustituyendo un Ring Video Doorbell original.

4. (Opcional) Realiza los agujeros de montaje (solo si estás trabajando sobre ladrillo, hormigón o estuco)

  • Coloca la broca incluida  en el taladro eléctrico para realizar agujeros en los puntos que hayas marcado.
  • Inserta los tacos de plástico incluidos en los orificios. Es posible que necesites un martillo para introducir los tacos.

Si trabajas en madera o revestimiento de vinilo, puedes omitir este paso.

5. (Opcional) Conecta las extensiones de cable

Si tienes dificultades para conectar los cables de la pared a la parte posterior de tu Ring Doorbell 3, usa las extensiones de cable y tuercas para cables suministrados.

6. Conecta los cables

Conecta los cables que salen de la pared a los tornillos de la unidad.

Los cables pueden conectarse a cualquier tornillo. El orden no importa.

7. Coloca el Ring Video Doorbell 3 sobre los agujeros

No olvides de quitar el nivel de la parte delantera del dispositivo.

8. Atornilla el Ring Video Doorbell 3

Introduce todos los cables (y las tuercas para cables si las utilizaste) en la pared y fija el Ring Doorbell 3 a la pared. Asegúrate de utilizar los cuatro tornillos incluidos.

9. Coloca el panel frontal

Coloca uno de los paneles frontales suministrados con el Ring Doorbell introduciéndolo por la parte superior y encajándolo.

10. Instala el tornillo de seguridad

Utiliza uno de los tornillos de seguridad suministrados y la punta de estrella del destornillador para fijar el panel frontal.

Cuando hayas conectado el Ring Video Doorbell 3 al cableado del sistema de tu timbre actual, podrás configurarlo para que suene en casa a través de la app de Ring, en caso de que quieras seguir oyendo el sonido de tu antiguo timbre. Haz clic aquí para obtener más información sobre cómo configurar el timbre para que siga sonando en casa.

Haz clic aquí para obtener más información sobre cómo configurar el Ring Video Doorbell 3 en la app de Ring.
