Installation des Solarpanel für Türklingel

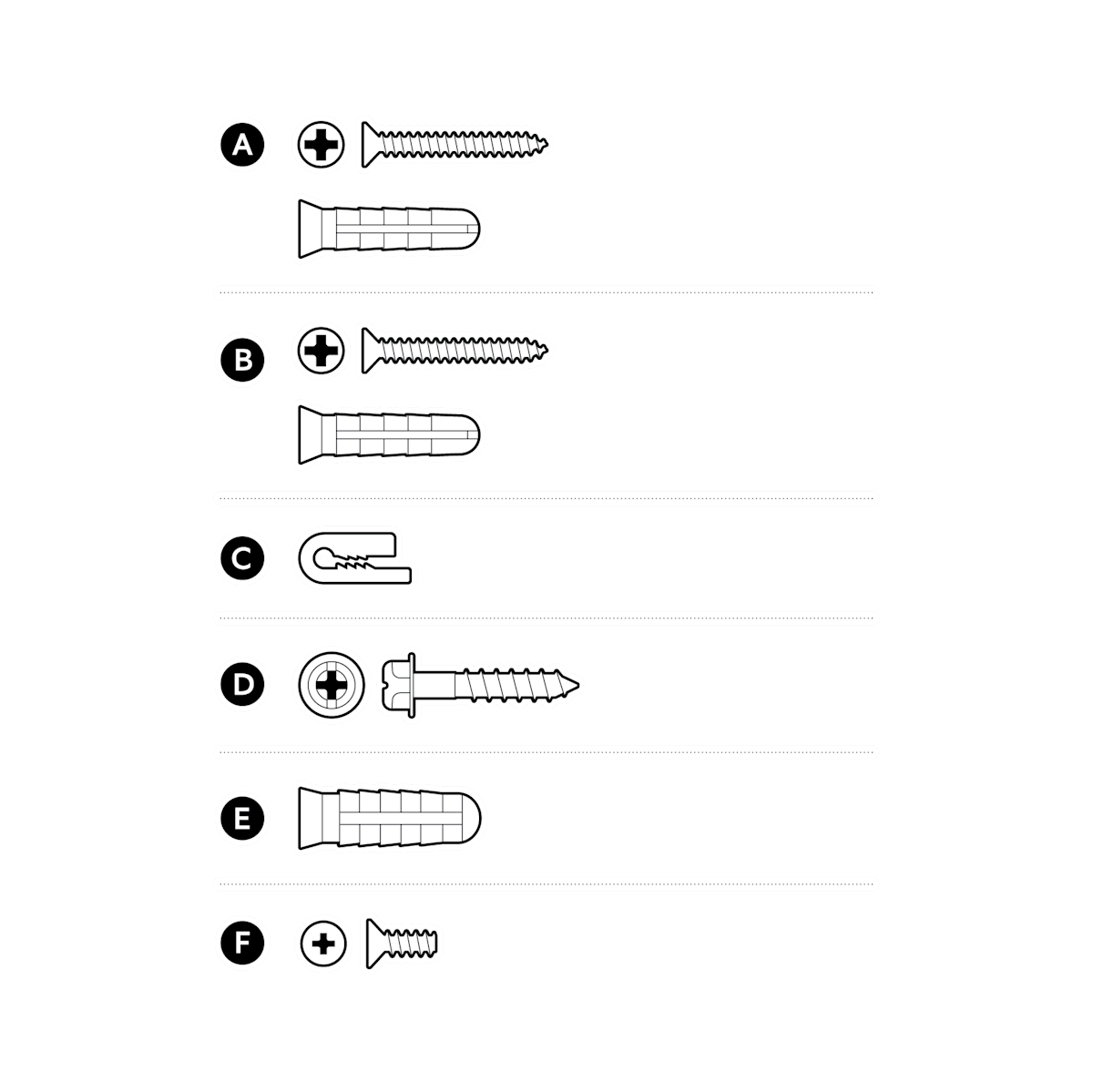

Enthaltenes Montagematerial

Benötigte Werkzeuge

Bohrmaschine mit 6-mm-Steinbohrer (optional)

Installation des Solarpanels

1. Wählen Sie einen geeigneten Standort für das Solarpanel aus.

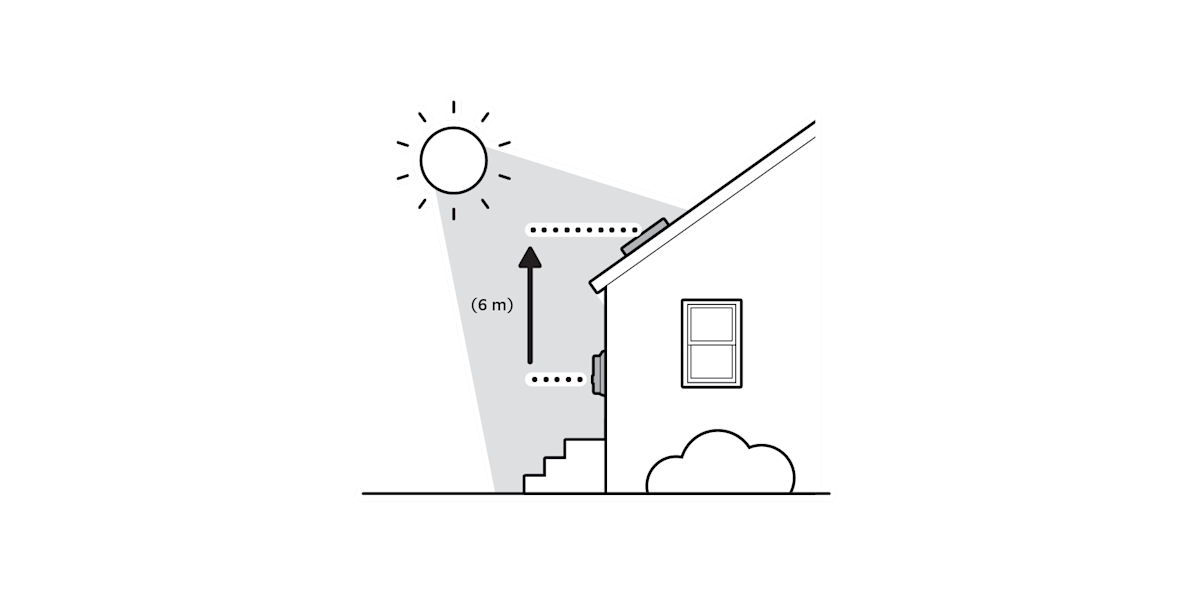

HINWEIS: Achten Sie darauf, dass das Solarpanel direktem Sonnenlicht ausgesetzt ist und nicht weiter als 6 m von der Türklingel entfernt ist.

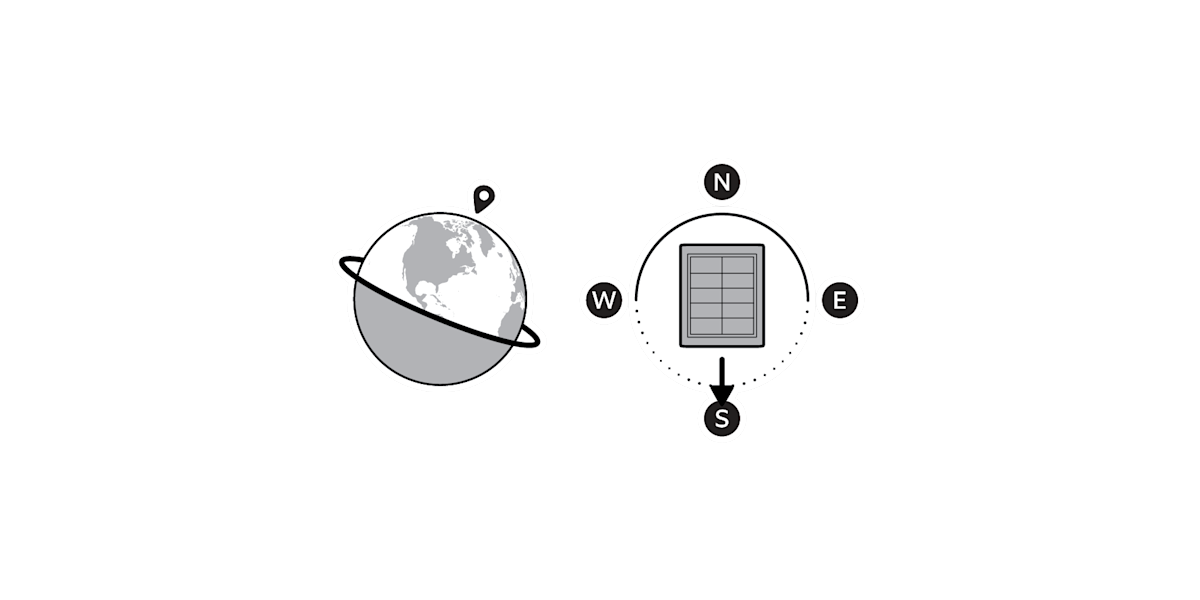

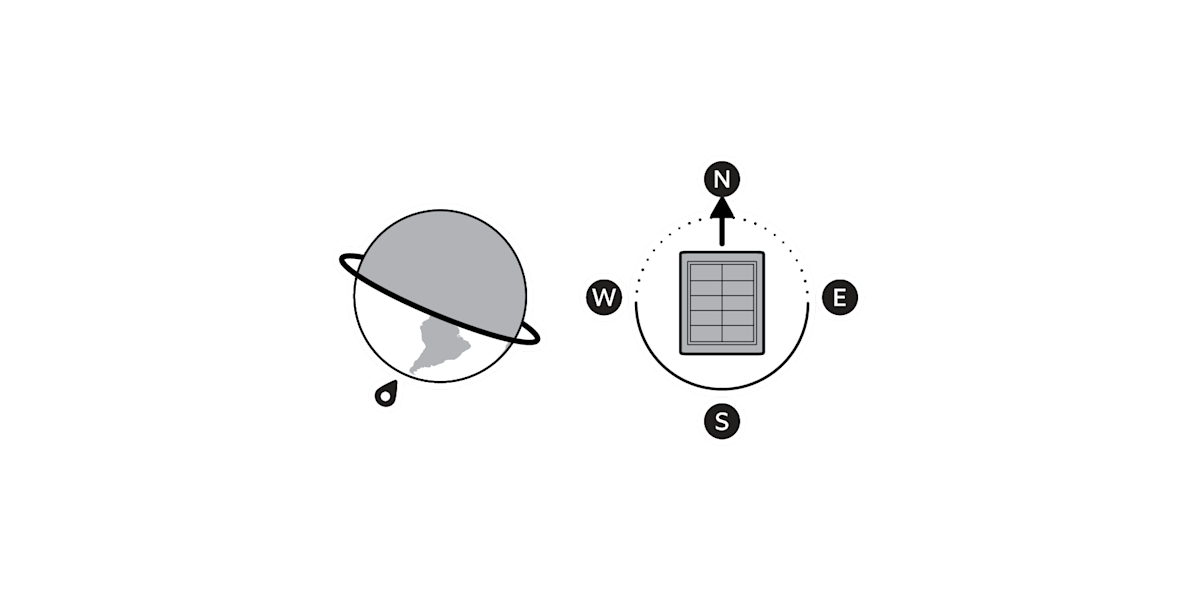

Wenn Sie sich auf der Nordhalbkugel befinden, richten Sie das Solarpanel nach Süden aus.

Wenn Sie sich auf der Südhalbkugel befinden, richten Sie das Solarpanel nach Norden aus.

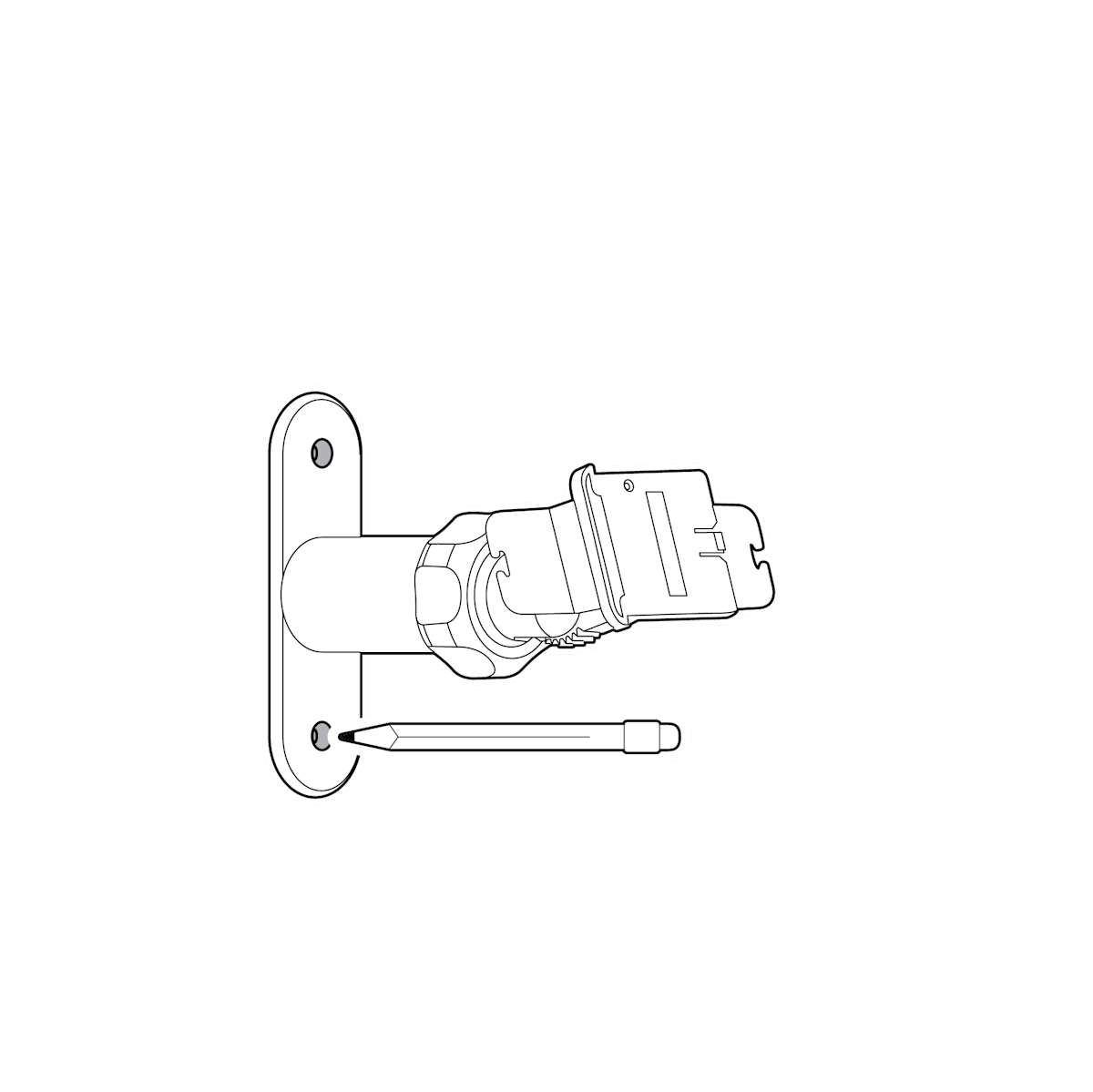

1. Verwenden Sie den Montagearm als Schablone, um die Bohrlöcher auf einer glatten, ebenen Montagefläche zu markieren.

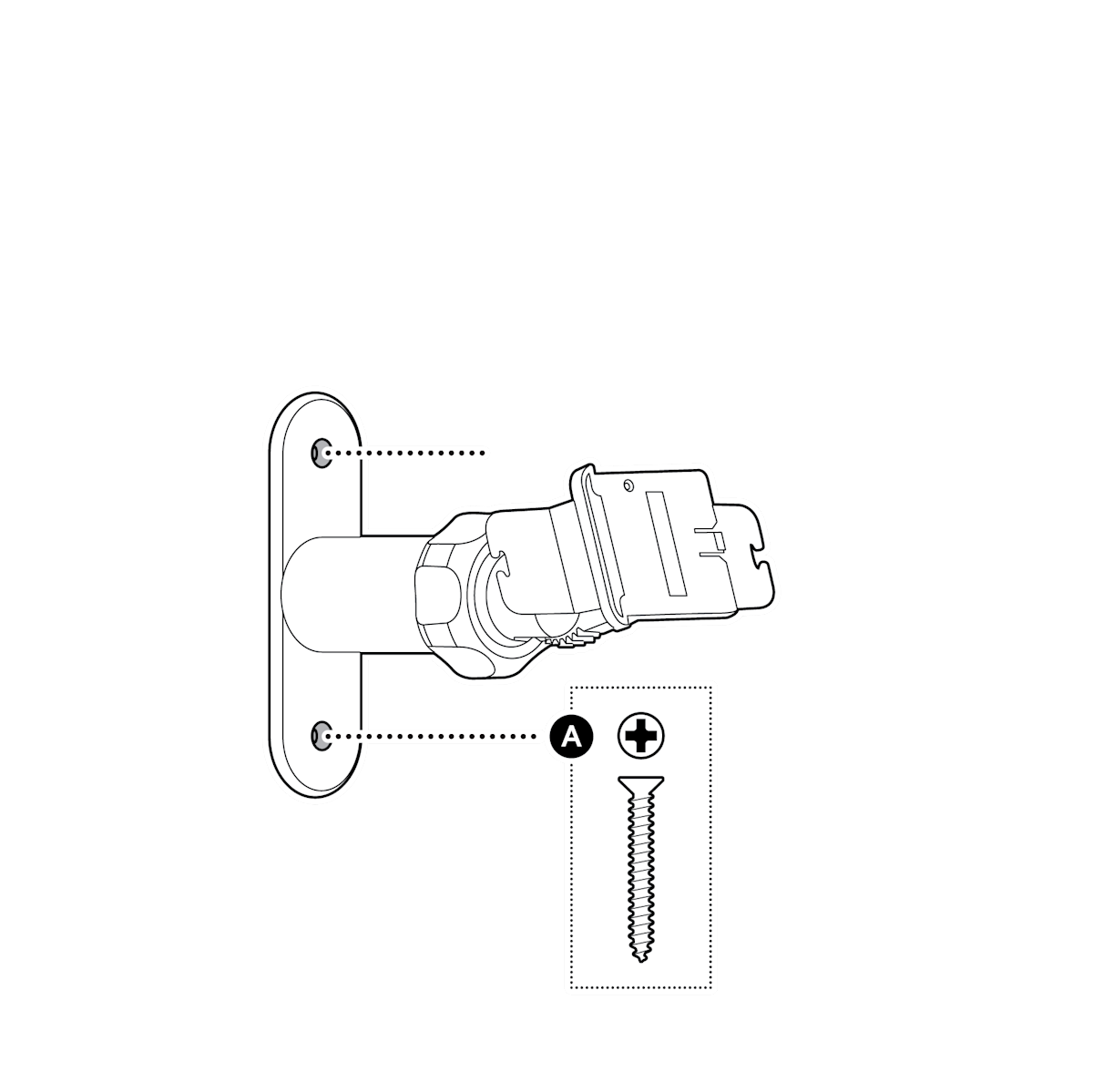

1. Montieren Sie den Montagearm.

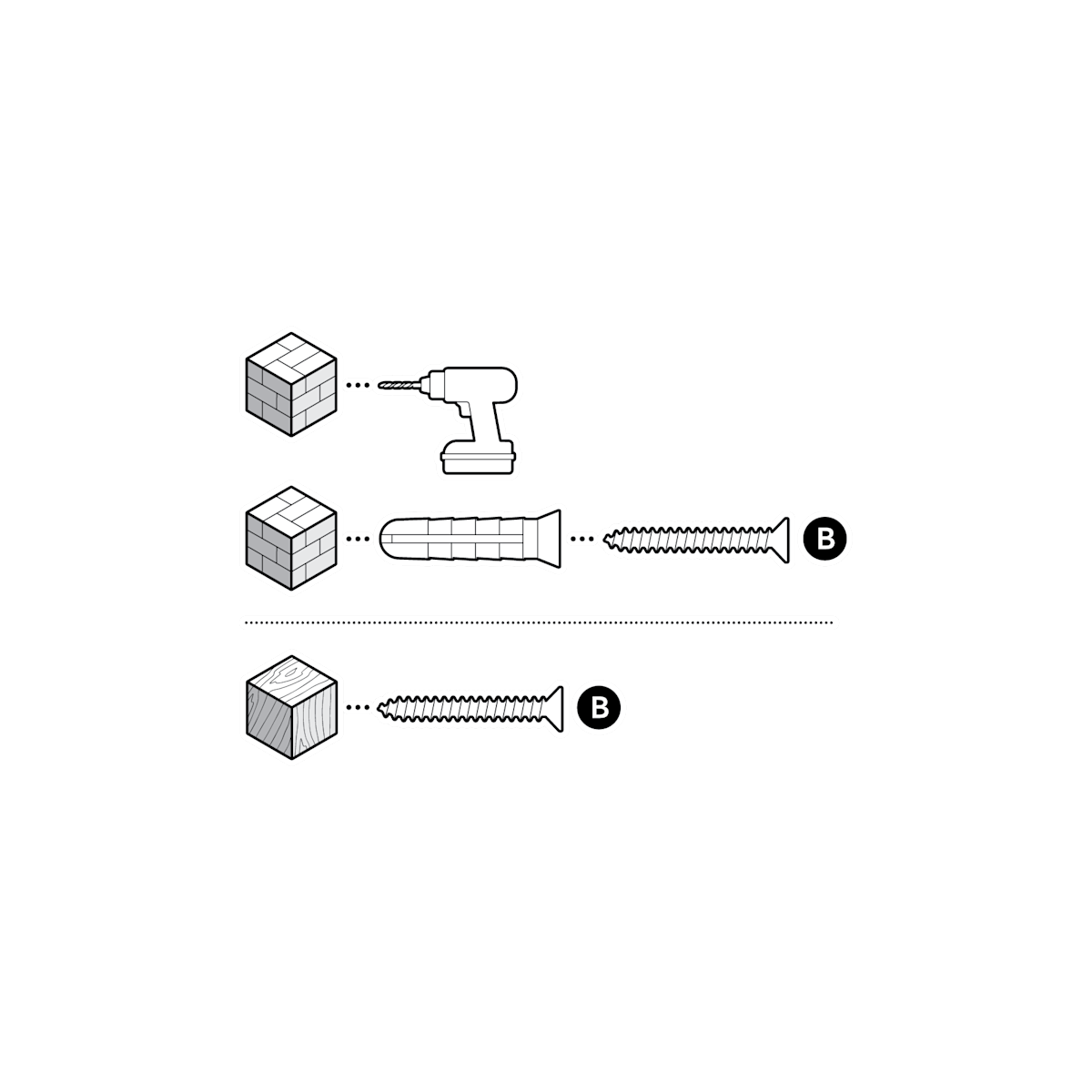

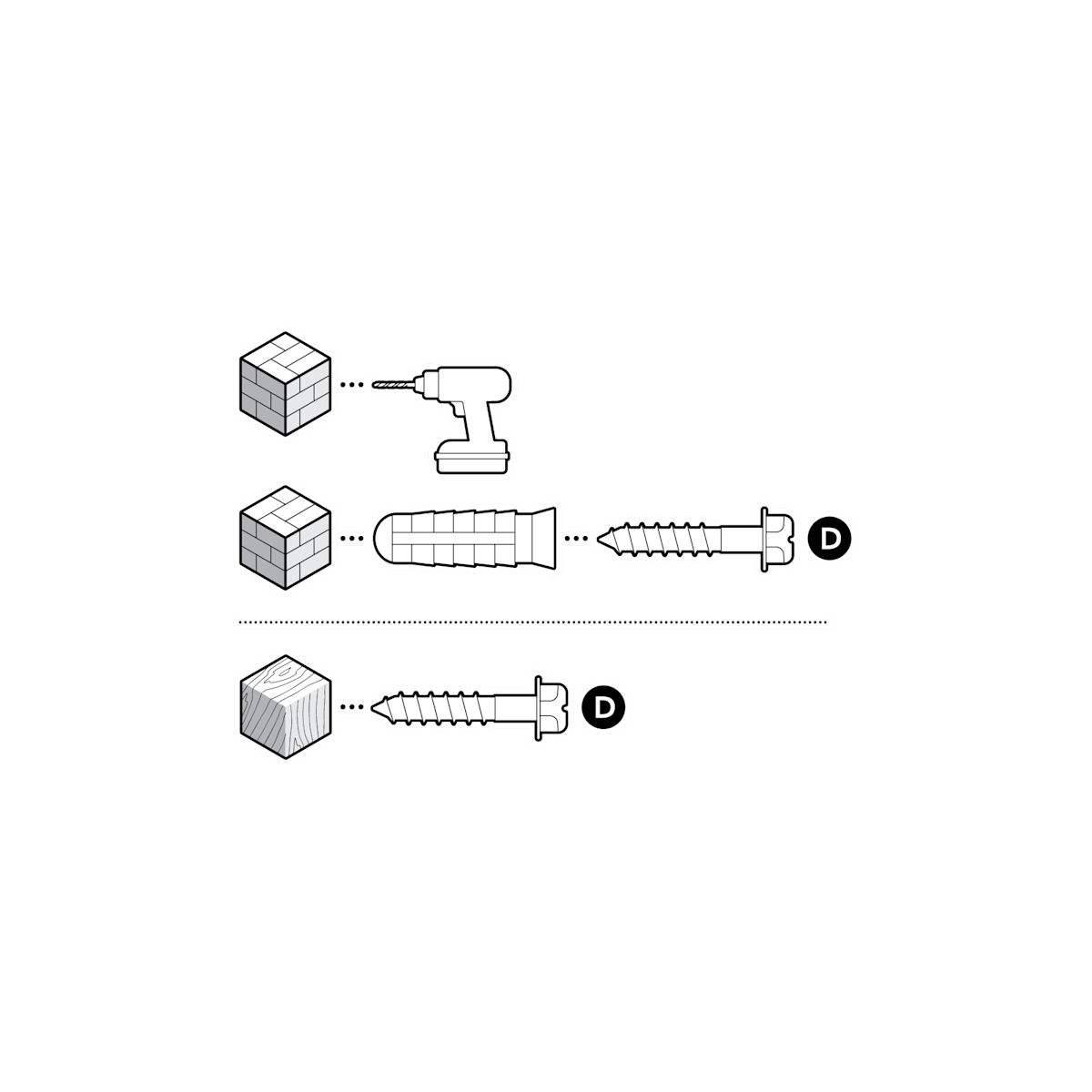

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6-mm-Steinbohrer Löcher für die enthaltenen Wanddübel.

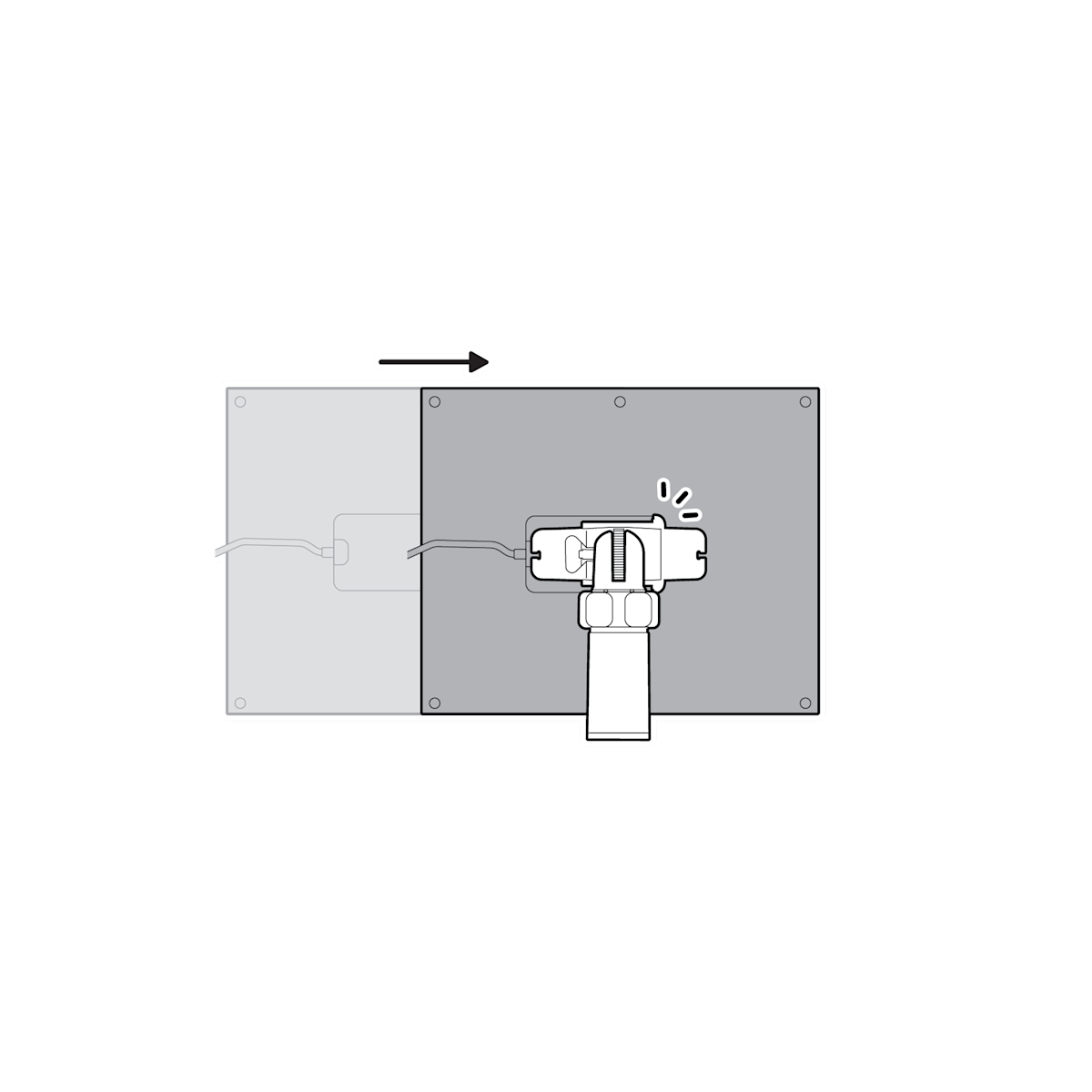

1. Schieben Sie das Solarpanel auf den Arm und stellen Sie sicher, dass es fest sitzt.

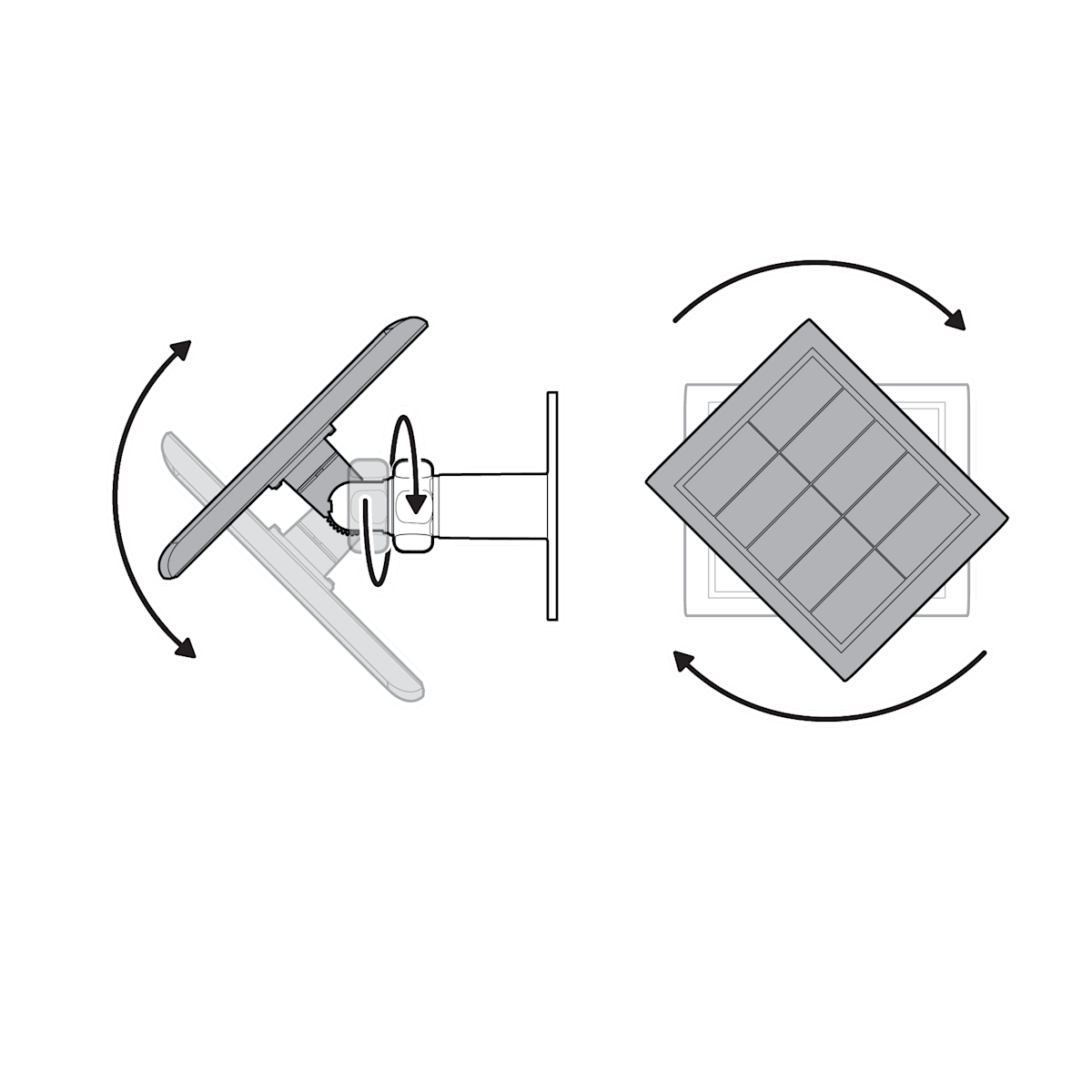

1. Lösen Sie den Ring, um die Position des Solarpanels anzupassen, und ziehen Sie ihn fest, um es zu fixieren.

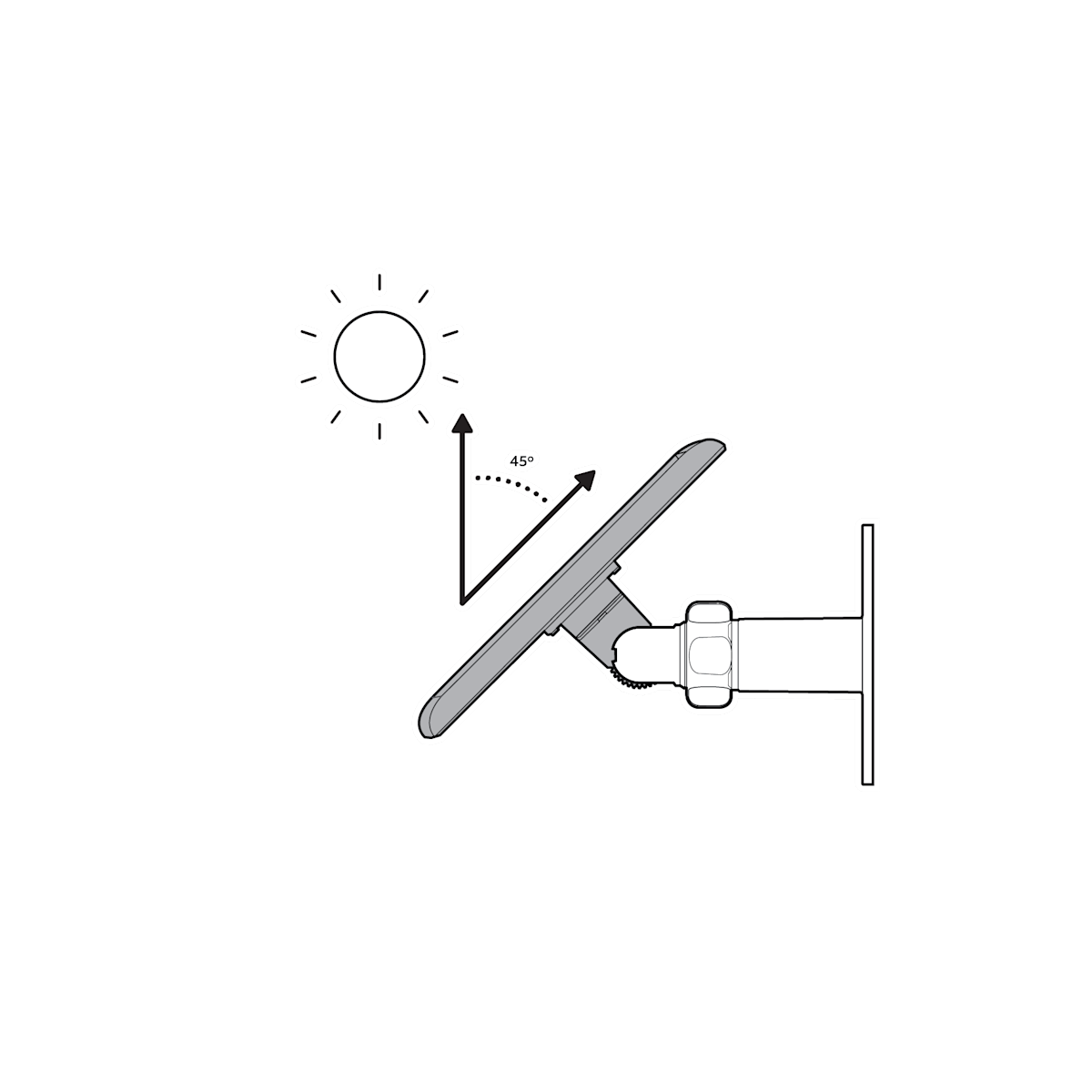

HINWEIS: Für optimale Ergebnisse sollte das Solarpanel in einem 45°-Winkel zur Sonne ausgerichtet sein.

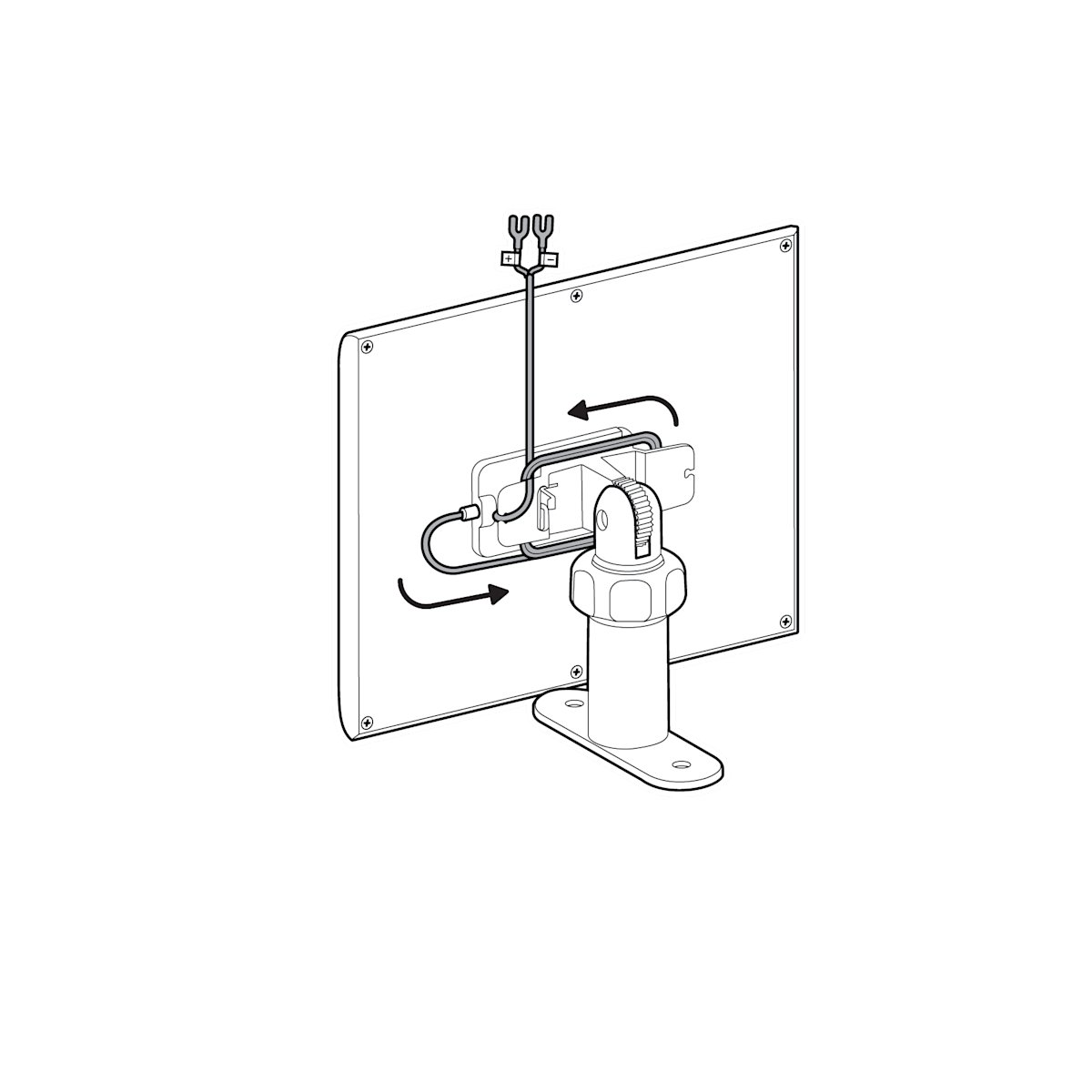

1. Wickeln Sie das Stromkabel um die Kabelhalterung und fixieren Sie es in einem der Kabelstopper. Lassen Sie dabei ausreichend Kabel übrig, um die Türklingel zu erreichen.

Montage der Türklingel

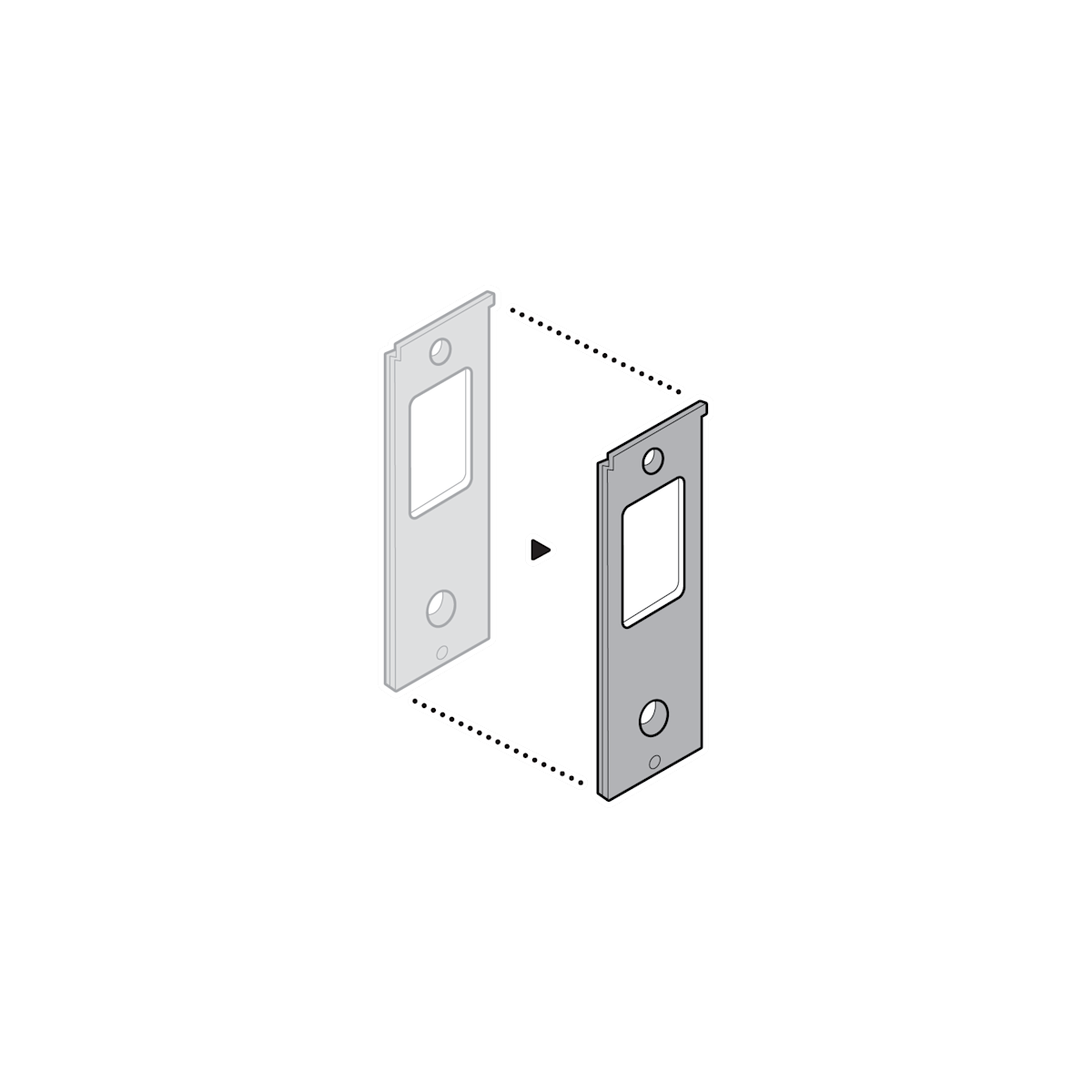

1. Wenn Sie zuvor bereits eine Türklingel montiert hatten, entfernen Sie die Montagehalterung.

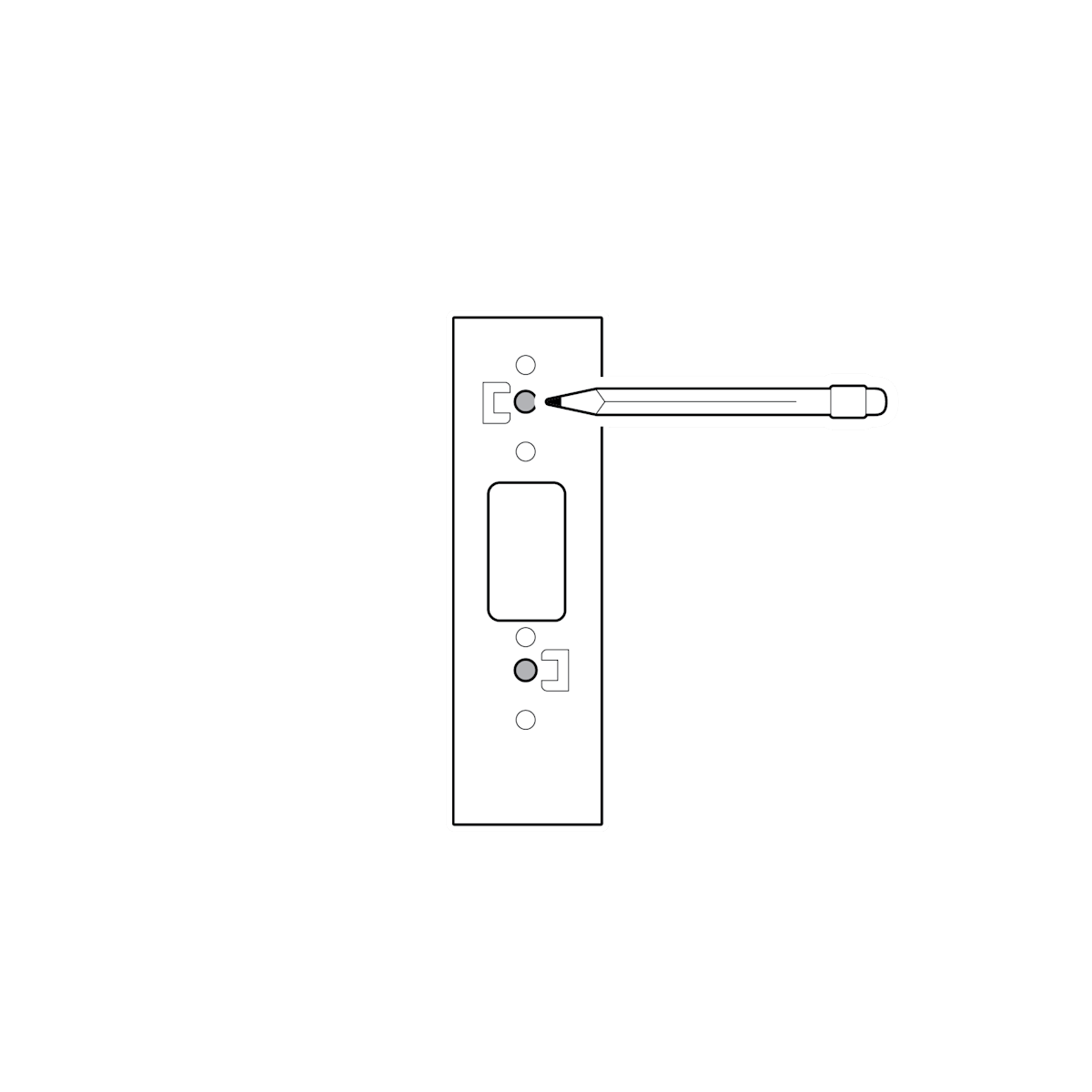

2a. Nutzen Sie den enthaltenen Abstandshalter für die Türklingel, um Bohrlöcher an der Wand zu markieren.

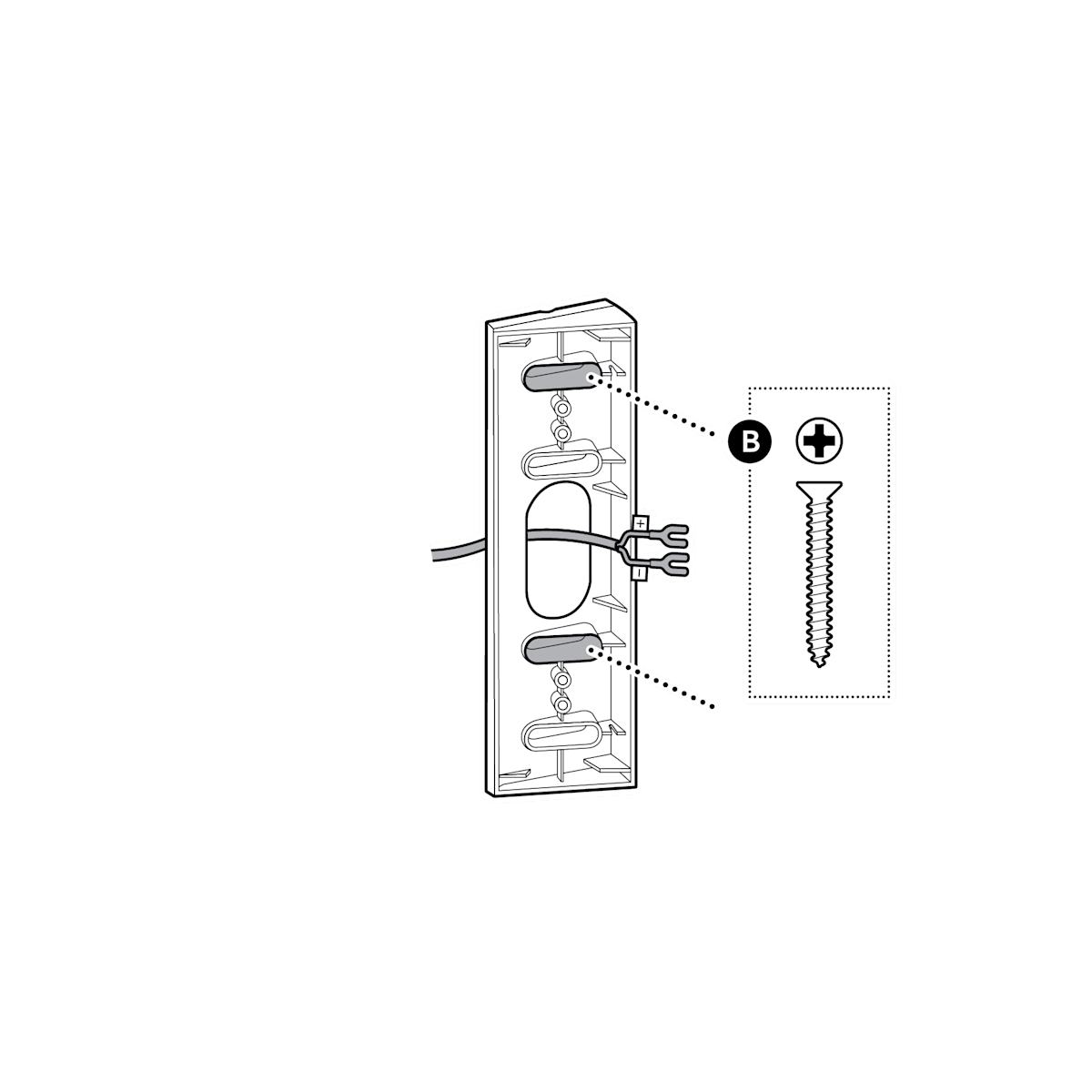

2b. (Optional) Wenn Sie einen Keil- oder Eckbausatz verwenden, montieren Sie den Keil- oder Eckbausatz mit den enthaltenen Schrauben und führen Sie das Kabel durch die mittlere Öffnung.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6-mm-Steinbohrer Löcher für die enthaltenen Wanddübel.

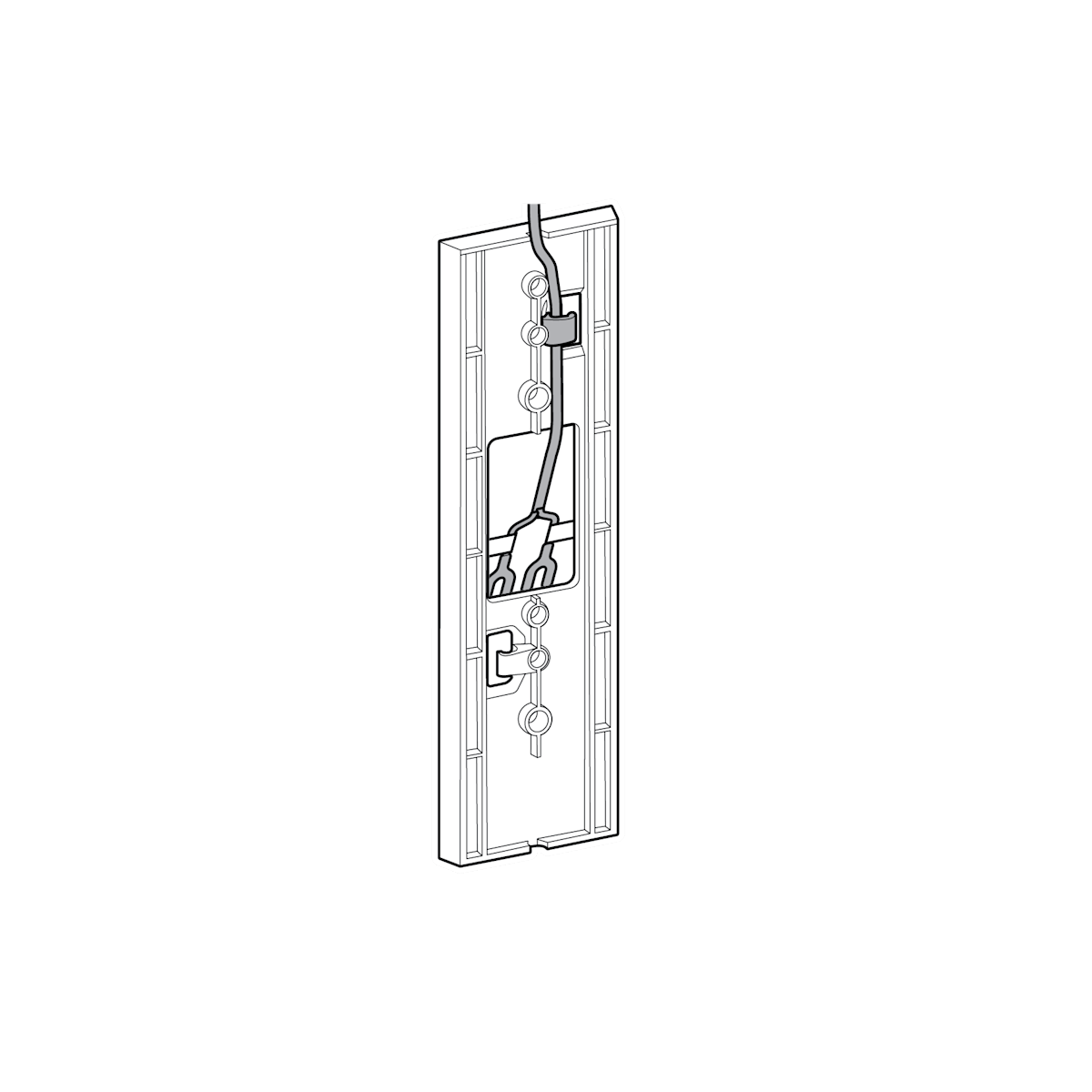

1. Führen Sie das Stromkabel durch den Abstandshalter der Türklingel und fixieren Sie es anschließend mit den Klemmen auf der Rückseite.

HINWEIS: Stellen Sie vor dem Fixieren sicher, dass das Kabel bis zur Türklingel reicht.

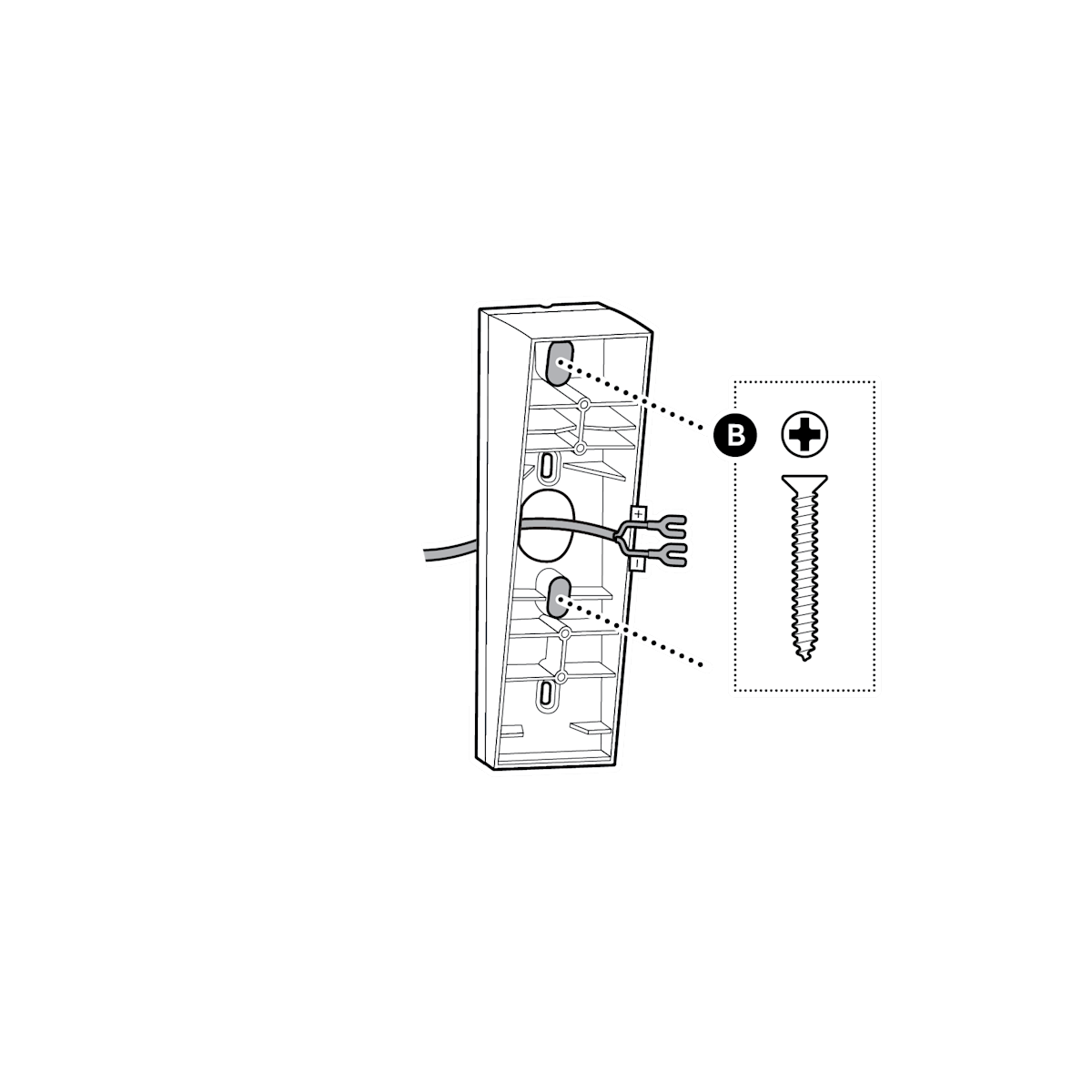

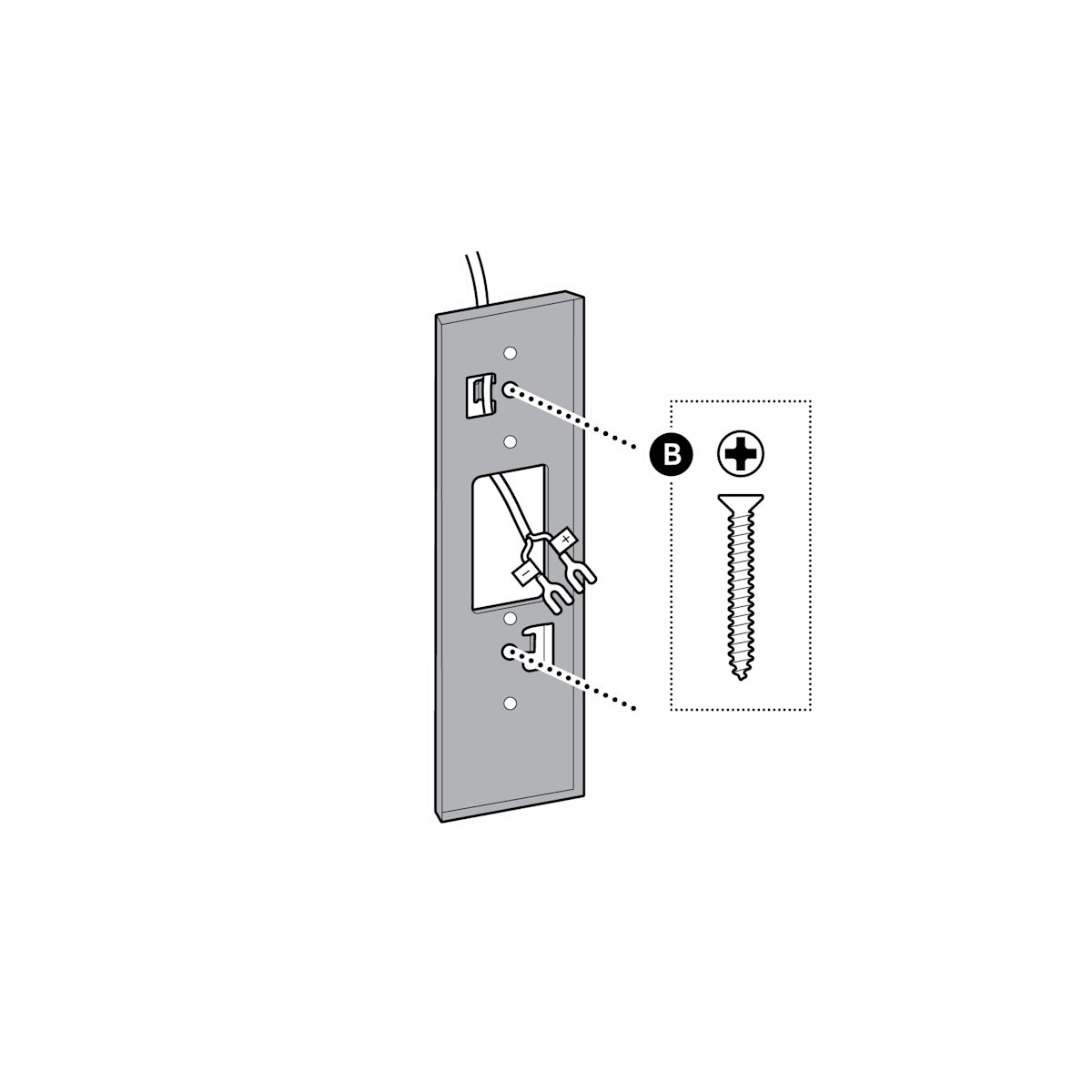

1. Montieren Sie den Abstandshalter für die Türklingel mit den enthaltenen Schrauben.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6-mm-Steinbohrer Löcher für die enthaltenen Wanddübel.

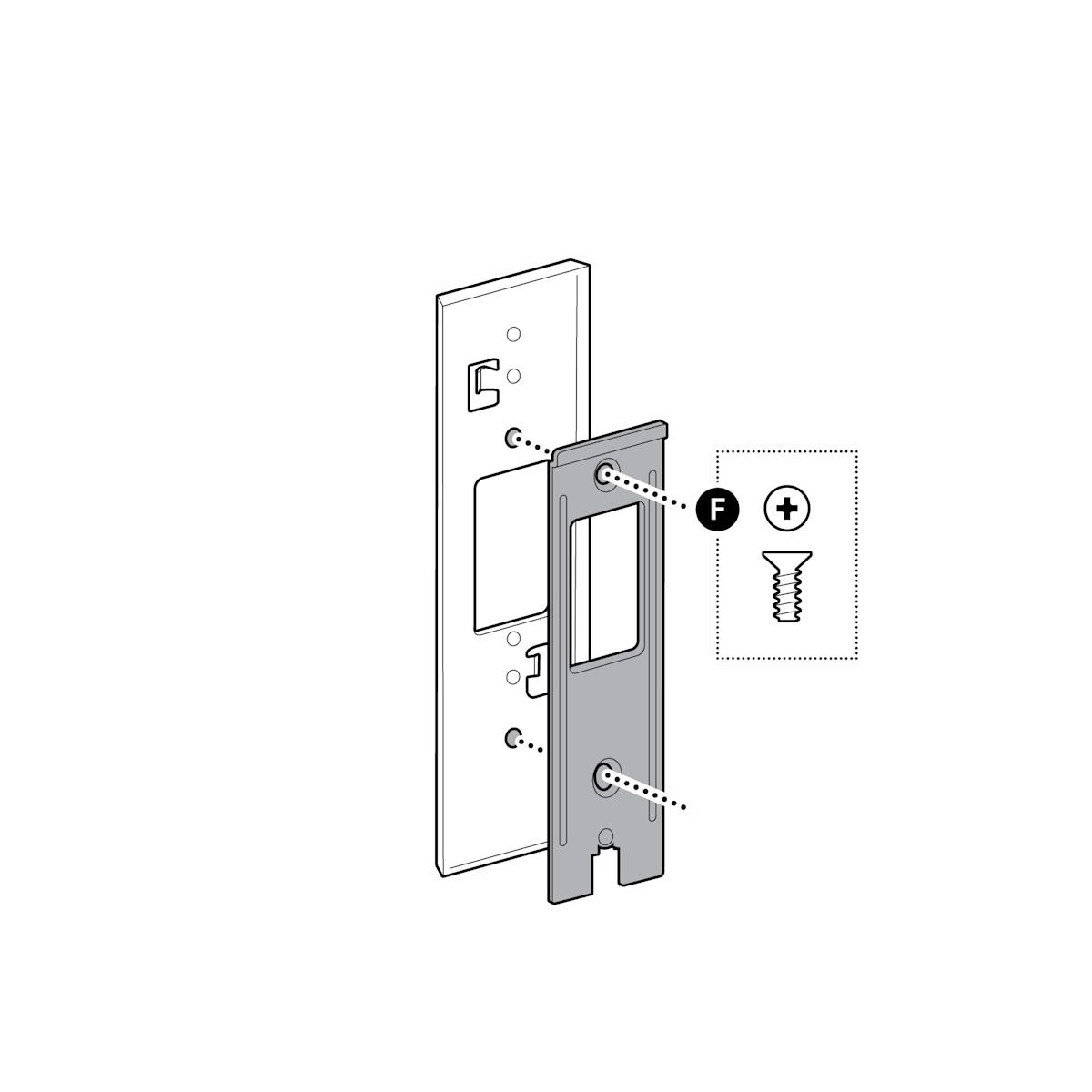

1. Montieren Sie die Montagehalterung der Türklingel.

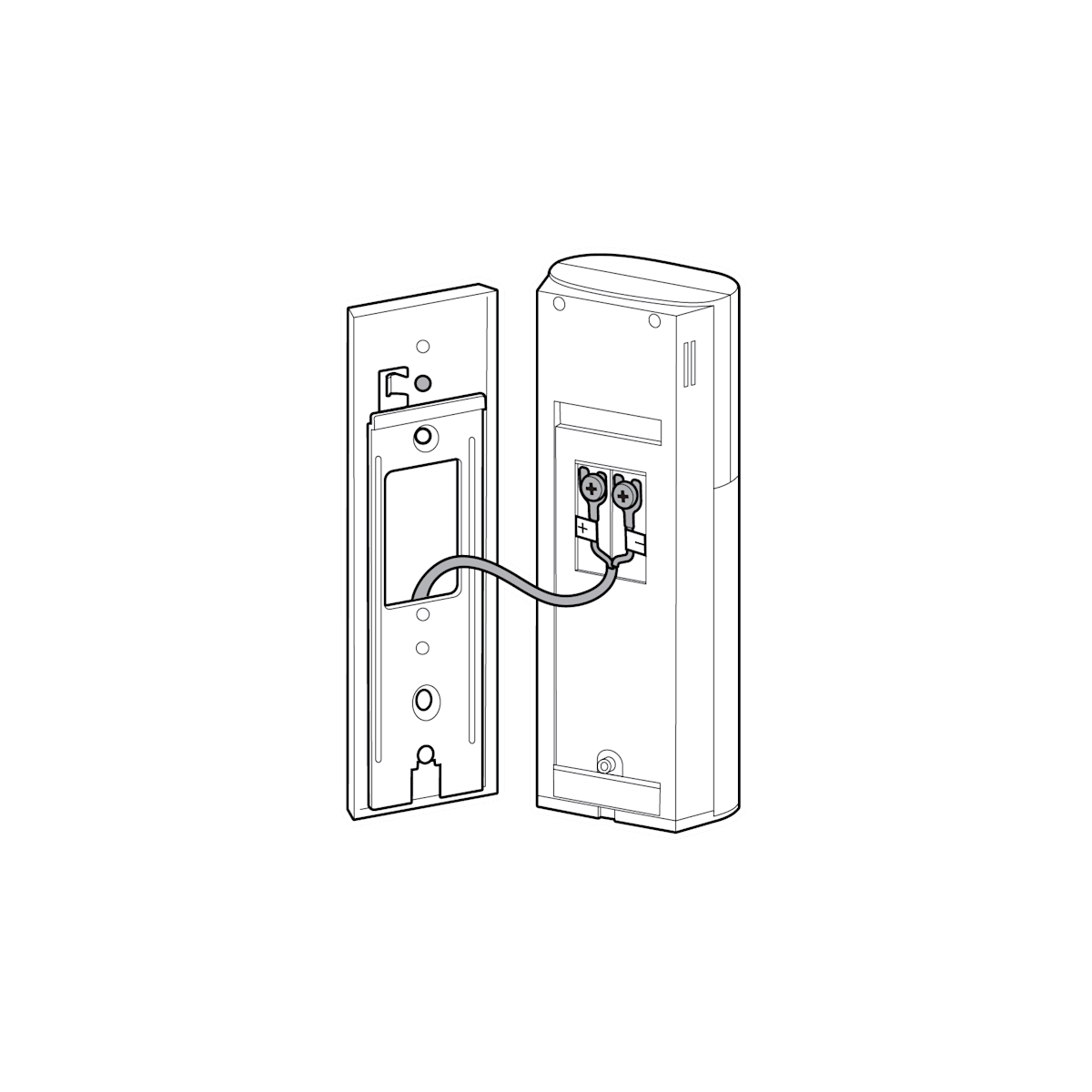

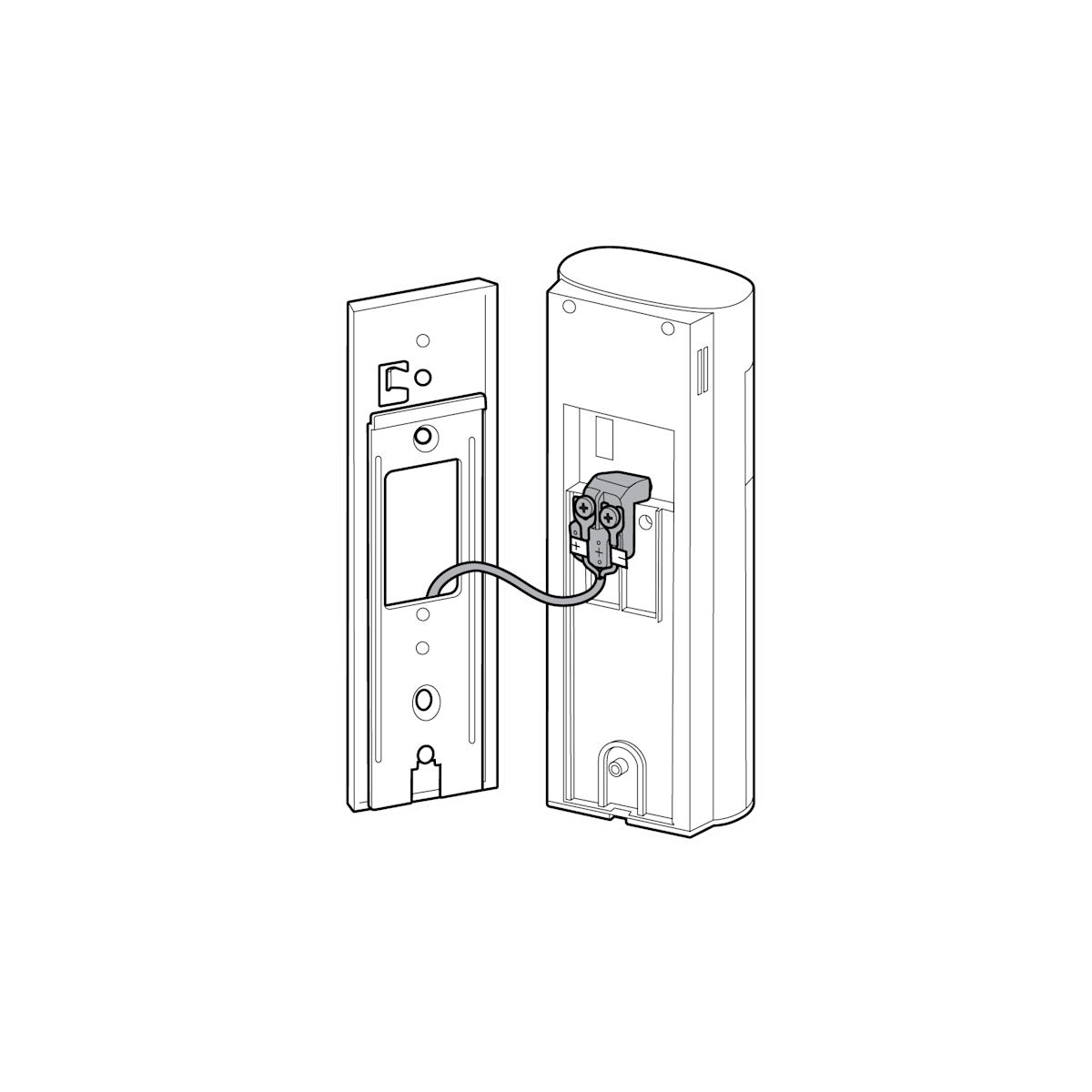

1. Stecken Sie den USB-C-Adapterstecker in die Rückseite der Türklingel und achten Sie darauf, dass er vollständig eingesteckt ist. Wenn Ihre Türklingel keinen USB-C-Anschluss hat, ziehen Sie den USB-C-Adapter vom Gabelstecker ab. Befestigen Sie den Gabelstecker anschließend an den Anschlussklemmen der Türklingel, indem Sie die Schrauben lösen und wieder festziehen.

HINWEIS: Die Battery Doorbell 2K kann nur über den USB-C-Anschluss mit Solarenergie geladen werden. Der Anschluss des Solarladegeräts für akkubetriebene Türklingeln über die Gabelstecker-Klemmen der Battery Doorbell 2K kann das Gerät beschädigen.

ACHTUNG! Der USB-C-Adapterstecker darf nur mit der Battery Doorbell 2K verwendet werden. Schließen Sie ihn NICHT an Netzstrom oder inkompatible Geräte bzw. Anschlüsse an. Andernfalls kann es zu Schäden kommen.

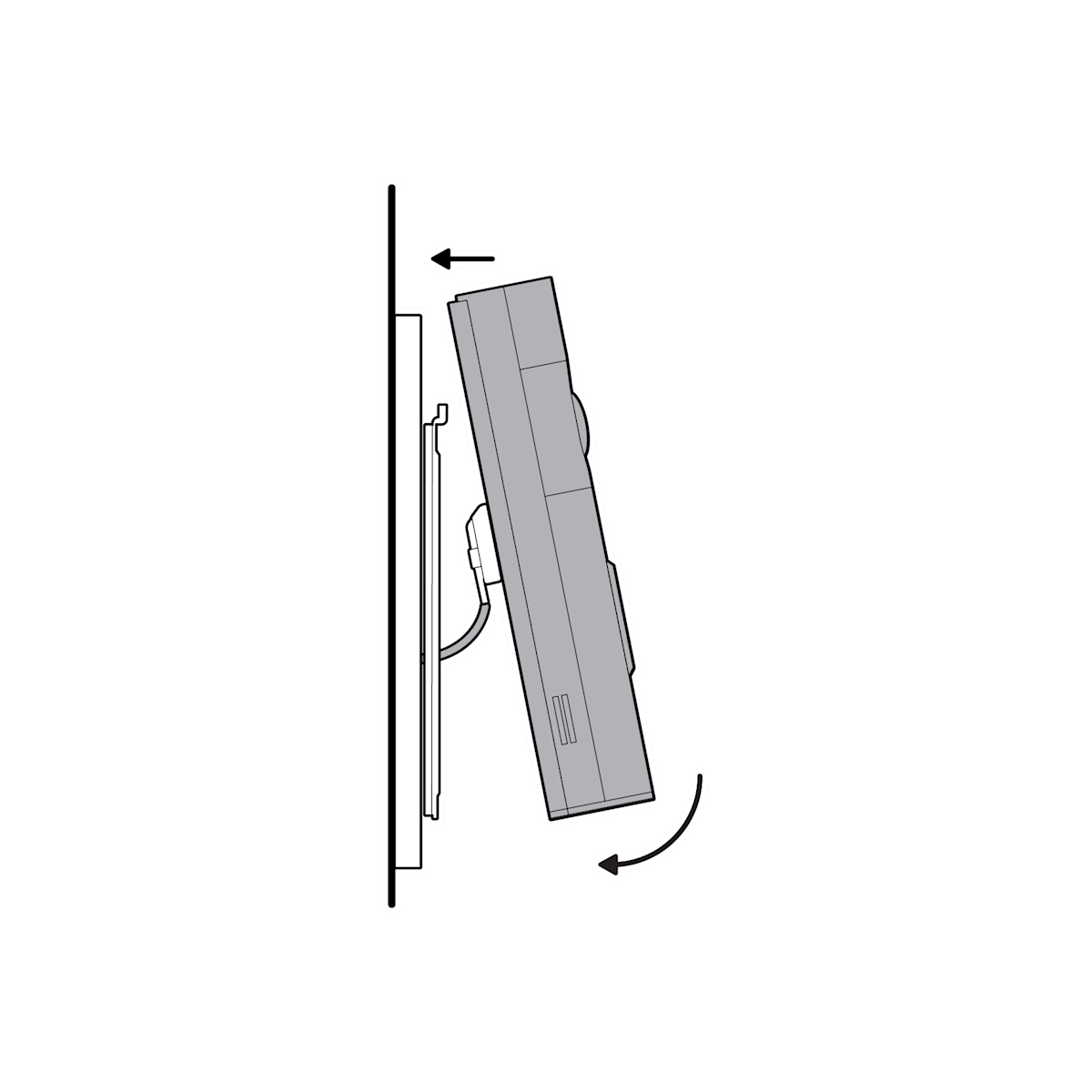

1. Hängen Sie die Türklingel in die Halterung ein.

HINWEIS: Verstauen Sie das USB-C-Kabel oder den Klingeldraht vorsichtig in der Montagehalterung und stellen Sie sicher, dass alles fest verbunden ist.

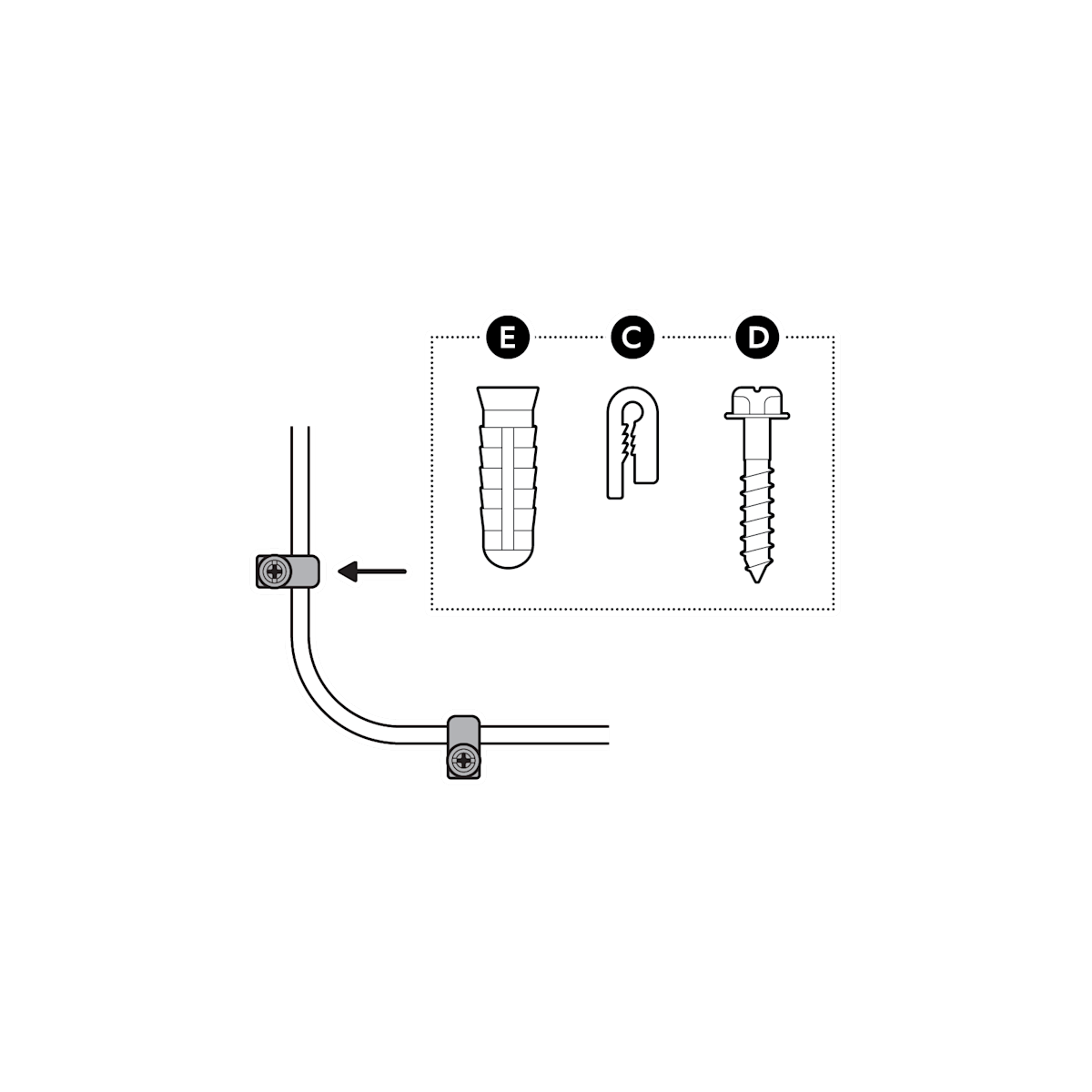

1. Fixieren Sie das Stromkabel mit den Kabelschellen.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6-mm-Steinbohrer Löcher für die enthaltenen Wanddübel.

1. Sehen Sie in der Einrichtungsanleitung der Türklingel nach, um zu erfahren, wie sie gesichert und fertig eingerichtet wird.
