Montage der Stick Up Cam Pro

Sicherheits- und Compliance-Informationen für die Ring Stick Up Cam Pro

Führe die folgenden Schritte aus, um die Stick Up Cam Pro Battery, Solar oder Plug-In zu montieren. Du kannst den Akku- und kabelgebundenen Betrieb miteinander kombinieren und die Vorteile einer dualen Stromversorgung nutzen.

Im Lieferumfang enthaltenes Montagematerial

• Befestigungsschrauben (A)
• Befestigungsdübel (A)
• Kabelschellen (Plug-In und Solar) (B)
• Zusätzliche Wanddübel (B)

Benötigte Werkzeuge

• Kreuzschlitzschraubendreher
• Bohrmaschine mit 6-mm-Bohrer (optional)

Hinweis: Entferne die Schutzfolie vom Gerät. Dadurch wird gewährleistet, dass das Gerät ordnungsgemäß funktioniert.

Schritt 1: Akku aufladen

Mehr zum Aufladen des Schnellwechsel-Akkupacks.

1. Drehe das Akkufach gegen den Uhrzeigersinn, um die Abdeckung zu entriegeln und zu entfernen. Entferne dann den Akku und entsorge den Akku-Isolator aus Kunststoff.

2. Lade den Akku auf. Schließe das Ladekabel an den Ladeanschluss des Akkus an. Während des Ladevorgangs leuchten zwei farbige LEDs am Akku, eine dauerhaft grüne und eine gelbe. Lade den Akku auf, bis nur noch die grüne LED leuchtet.

3. Führe den geladenen Akku von unten in die Stick Up Cam Pro ein, bis er einrastet.

4. Schraube die Akkuabdeckung im Uhrzeigersinn wieder auf die Stick Up Cam Pro.

Schritt 2: Stick Up Cam Pro in der Ring-App einrichten

Erfahre, wie du die Stick Up Cam Pro in der Ring-App einrichtest.

Schritt 3: Stick Up Cam Pro für die Montage positionieren

Erfahre, wie du die Kamera richtig positionierst. Montagehöhe, -winkel und -umgebung können die Leistung der Bewegungserfassung und das Sichtfeld beeinträchtigen.

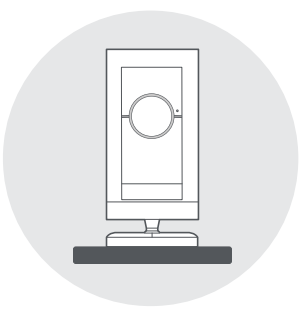

Positionierung auf einem Tisch oder Regal

Die Stick Up Cam Pro verfügt über einen vorinstallierten Sockel zum Aufstellen auf ebenen Oberflächen.

Einstellen des Kamerawinkels

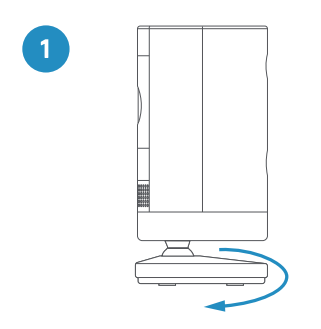

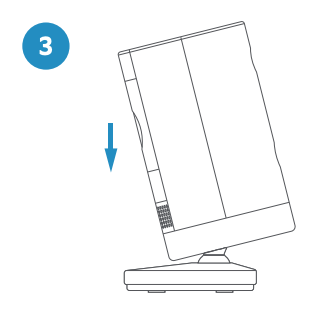

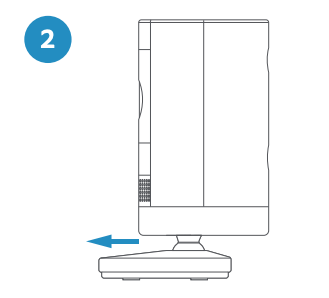

Drehe den Sockel so, dass die längere Seite nach vorne zeigt, und neige die Kamera dann nach unten.

Positionierung an einer Wand, Decke oder Dachtraufe

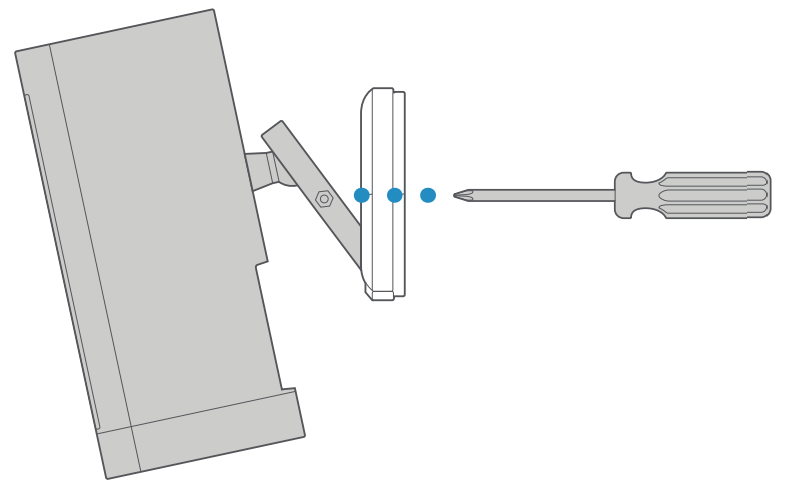

1. Entferne die Zierblende von der Kamerahalterung.

   Verwende einen Standard-Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten), um die Schraube zu entfernen und die Halterung abzunehmen.

2. Schiebe die Montageplatte von der Kamerahalterung herunter.

3. Positioniere die Montageplatte.

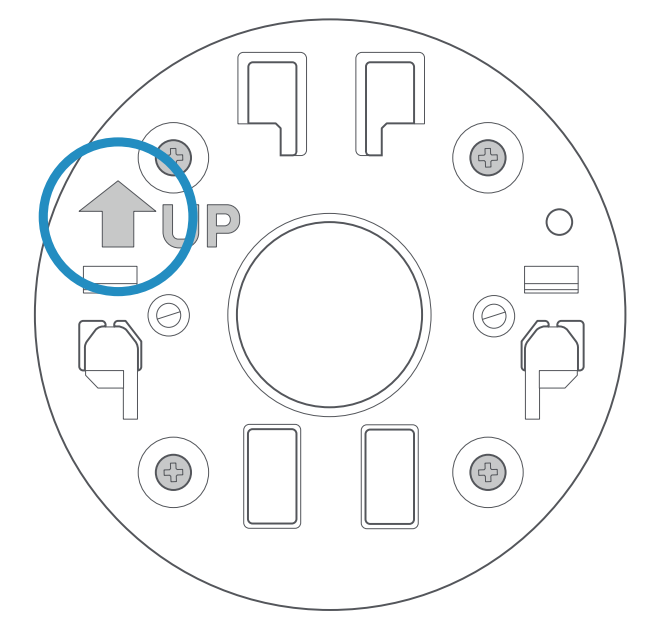

Bei der Montage an einer Wand sollte der Pfeil „UP“ nach oben zeigen.

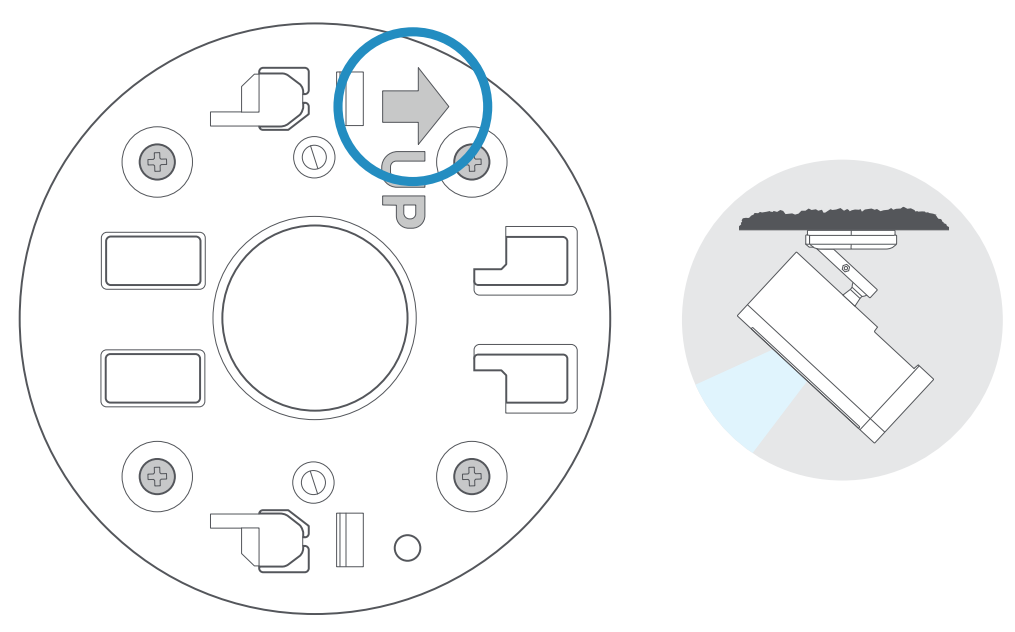

Bei der Montage an einer Decke, Dachtraufe oder einem Überhang sollte der Pfeil „UP“ von dem zu überwachenden Bereich wegzeigen.

Schritt 4: Montageplatte installieren

Warnung: Verwende nur die mitgelieferten Befestigungsschrauben, wenn du die Montageplatte befestigst. Vermeide Montagestandorte, an denen sich elektrische Leitungen hinter der Platte befinden. Bohre NICHT in die elektrischen Leitungen des Gebäudes.

Bei der Montage auf Holz schraube die Montageplatte direkt an die Wand.

Bei der Montage auf Mauerwerk (Beton, Ziegel oder Putz) nutze die Platte als Schablone, um vier Bohrlöcher zu markieren. Bohre Löcher mit einem 6-mm-Bohrer vor. Setze die enthaltenen Wanddübel ein und schraube dann die vier Befestigungsschrauben durch die Montageplatte in die Dübel.

1. Schraube die Halterung an der Rückseite der Kamera fest.

2. Schiebe die Kamera mit ihrer Halterung auf die Montageplatte. Ziehe die Sicherheitsschraube an der Kamerahalterung fest, damit sie fest an der Montageplatte sitzt.

3. Schiebe die Zierblende wieder auf die Kamerahalterung und lasse sie einrasten.

Schritt 5: Sicherheitsschrauben anbringen

Bringe die Sicherheitsschraube am Akkufach an, auch wenn du keine Akkus verwendest.

Schritt 6: Externe Stromversorgungen anschließen

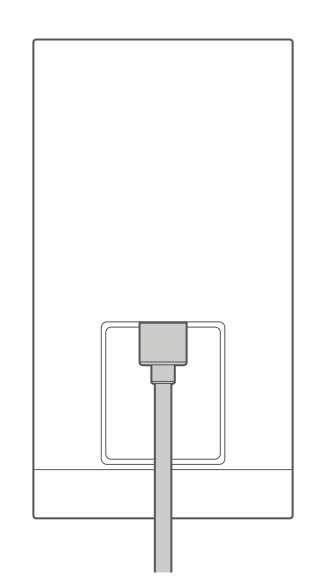

Befolge unsere Installationsanleitung für das Ring Solarpanel, bevor du es an der Rückseite der Stick Up Cam Pro anschließt. Wenn du ein Netzteil oder ein Solarpanel verwendest, schließe das Kabel an der Rückseite der Stick Up Cam Pro an.

Verwendung des Netzteils im Außenbereich

Drücke die Taste „PUSH“ und ziehe den Stecker für den Außenbereich vom Netzteil ab. Schiebe dann das Verbindungsteil auf das Netzteil, bis es einrastet.

Schritt 9: Alle Kabel und Netzteile befestigen

Befestige alle Kabel mit den mitgelieferten Kabelschellen an der Wand. Wenn du die Kamera auf Mauerwerk, z. B. Putz oder Ziegel, montierst, bohre zunächst mit einem 6-mm-Bohrer Löcher vor und setze dann die mitgelieferten Dübel ein.

Wenn du das Netzteil verwendest, kannst du das Netzteil mit den im Lieferumfang enthaltenen Befestigungsschrauben an der Wand befestigen.

Schritt 10: Kamerawinkel einstellen

Drehe die Kamera, um den zu überwachenden Bereich zu fokussieren. Sieh dir das Live-Video in der Ring-App an, um sicherzustellen, dass das Sichtfeld korrekt ausgerichtet ist. Ziehe die Schraube am Arm der Halterung fest, um den Kamerawinkel zu fixieren.
