Installation der Outdoor Cam Plus Plug-In

Sicherheits- und Konformitätsinformationen für Outdoor Cam Plus.

In diesem Artikel wird die Installation der Outdoor Cam Plus Plug-In Schritt für Schritt beschrieben.

Die Outdoor Cam Plus verfügt über eine größere Montageplatte als frühere Außenkameras und Stick Up-Modelle. Die Montageplatten von anderen Kameras können bei der Montage der Outdoor Cam Plus nicht verwendet werden.

Im Lieferumfang enthaltene Befestigungsteile

Benötigte Werkzeuge

Kreuzschlitzschraubendreher

Bohrmaschine oder Akkuschrauber mit 6-mm-Steinbohrer (optional)

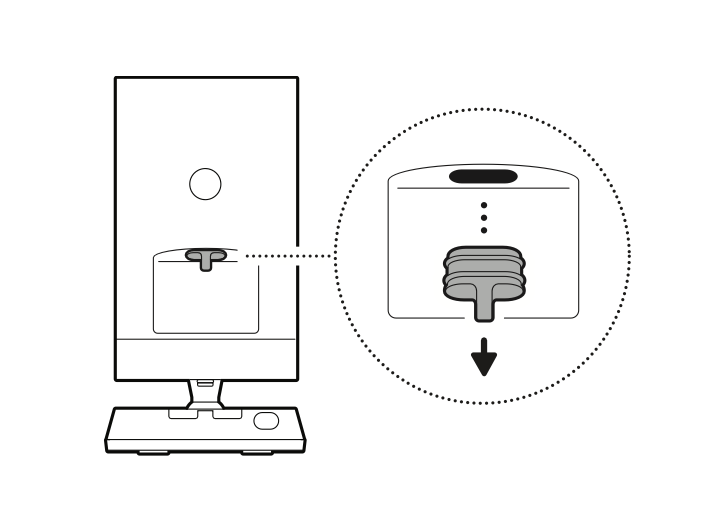

1. Entferne den Gummistopfen vom USB-C-Anschluss.

Hinweis: Wenn du vorhast, das Netzteil durch einen Akku zu ersetzen, bewahre die Gummikappe an einem sicheren Ort auf.

2. Entfernen Sie die Schutzhülle.

3. Laden Sie die Ring-App herunter.

4. Scannen Sie den QR-Code auf Ihrem Gerät.

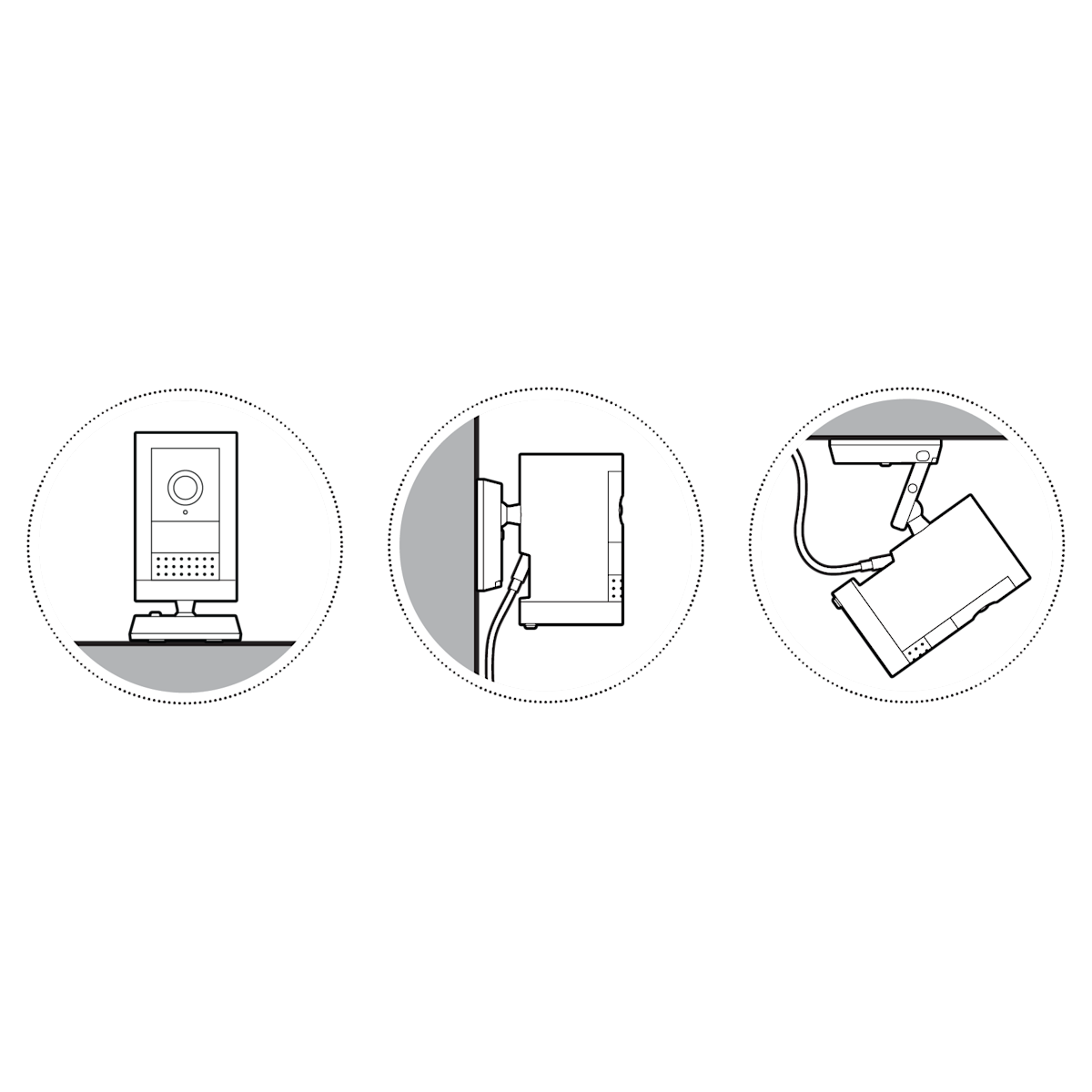

5. Wählen Sie einen Installationsort aus.

Installation auf einer ebenen Fläche

1. Stellen Sie die Kamera auf eine ebene Fläche.

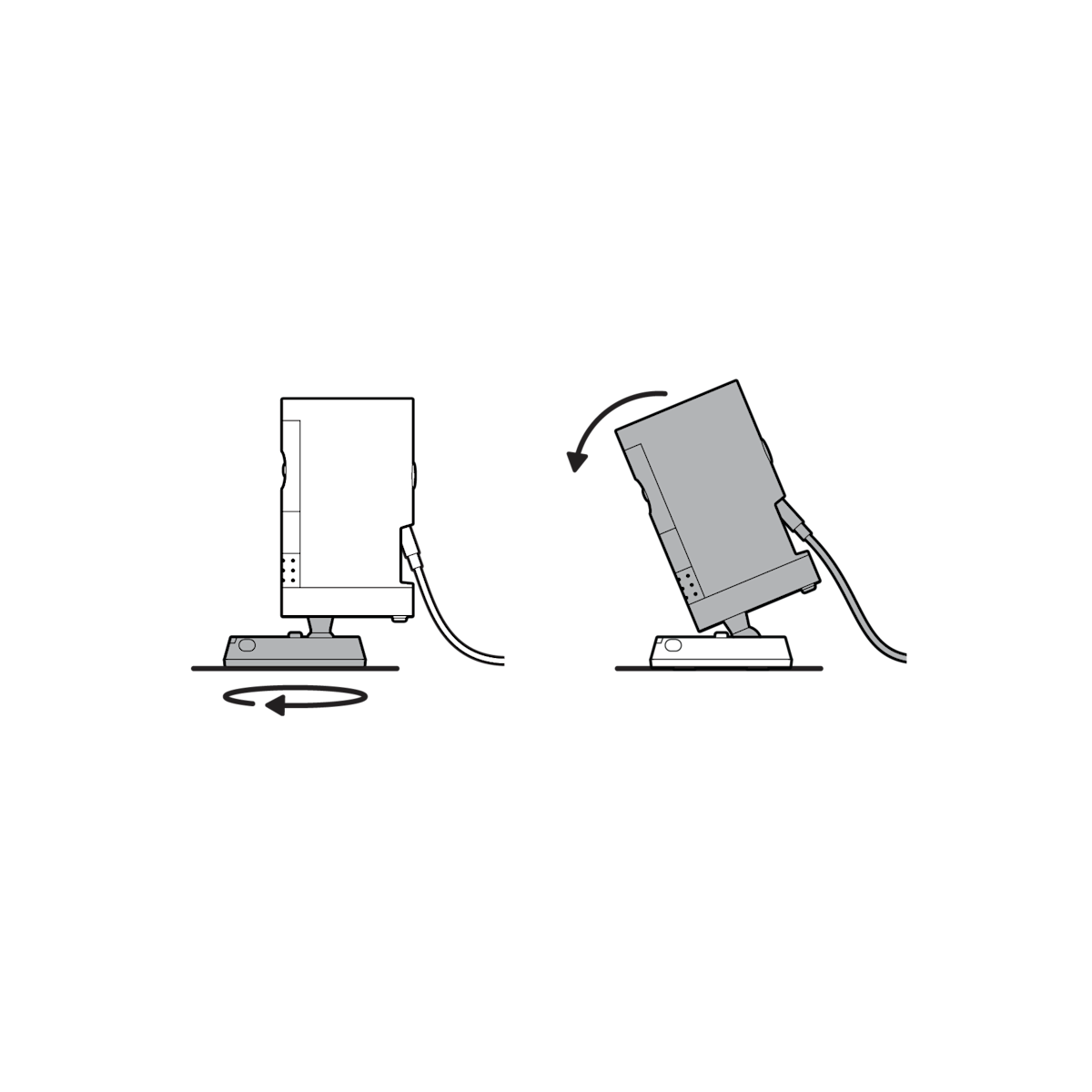

HINWEIS: Wenn Sie die Kamera nach unten neigen möchten, drehen Sie die längere Seite des Sockels nach vorne und richten Sie die Kamera entsprechend aus.

2. Stecken Sie anschließend den Netzstecker in eine Steckdose.

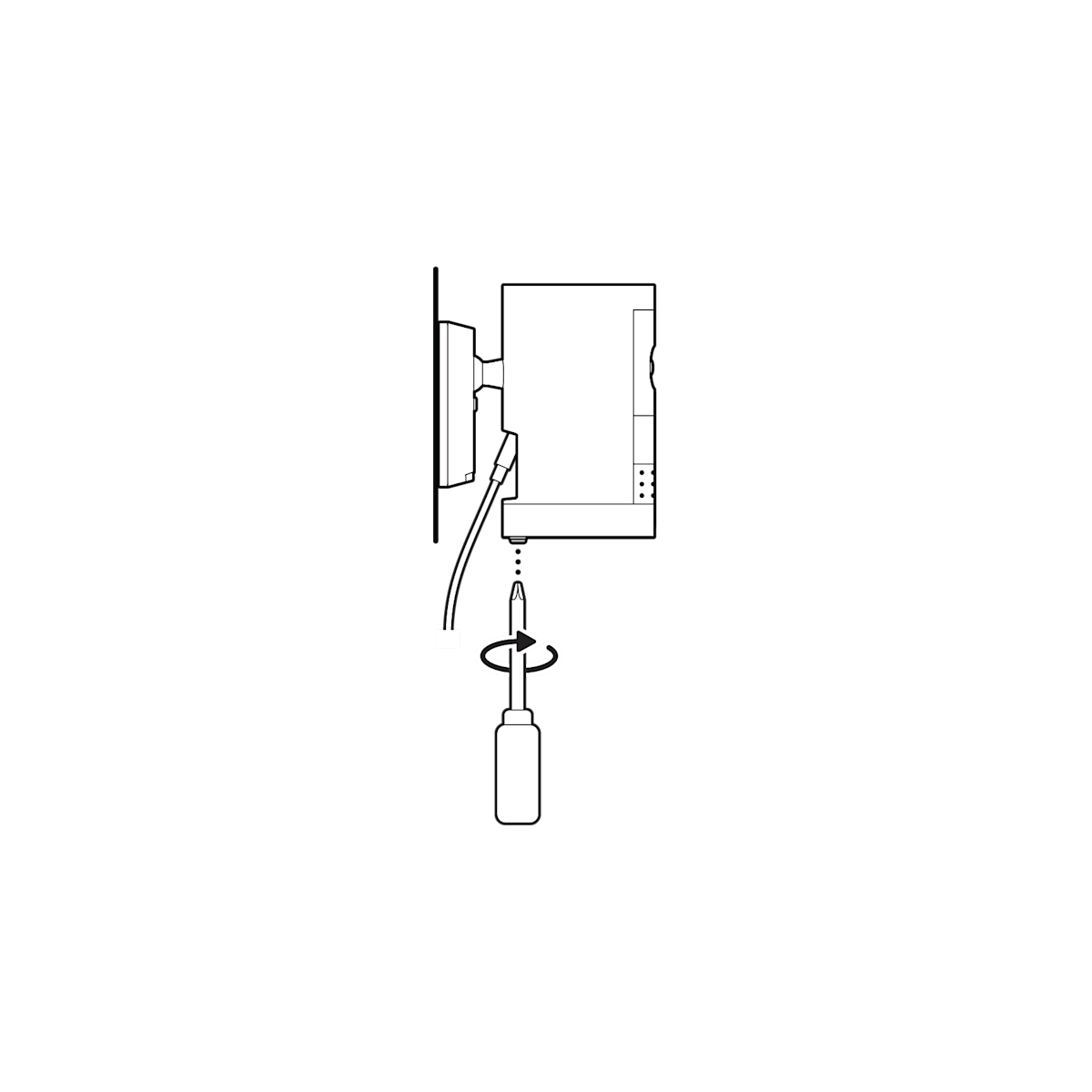

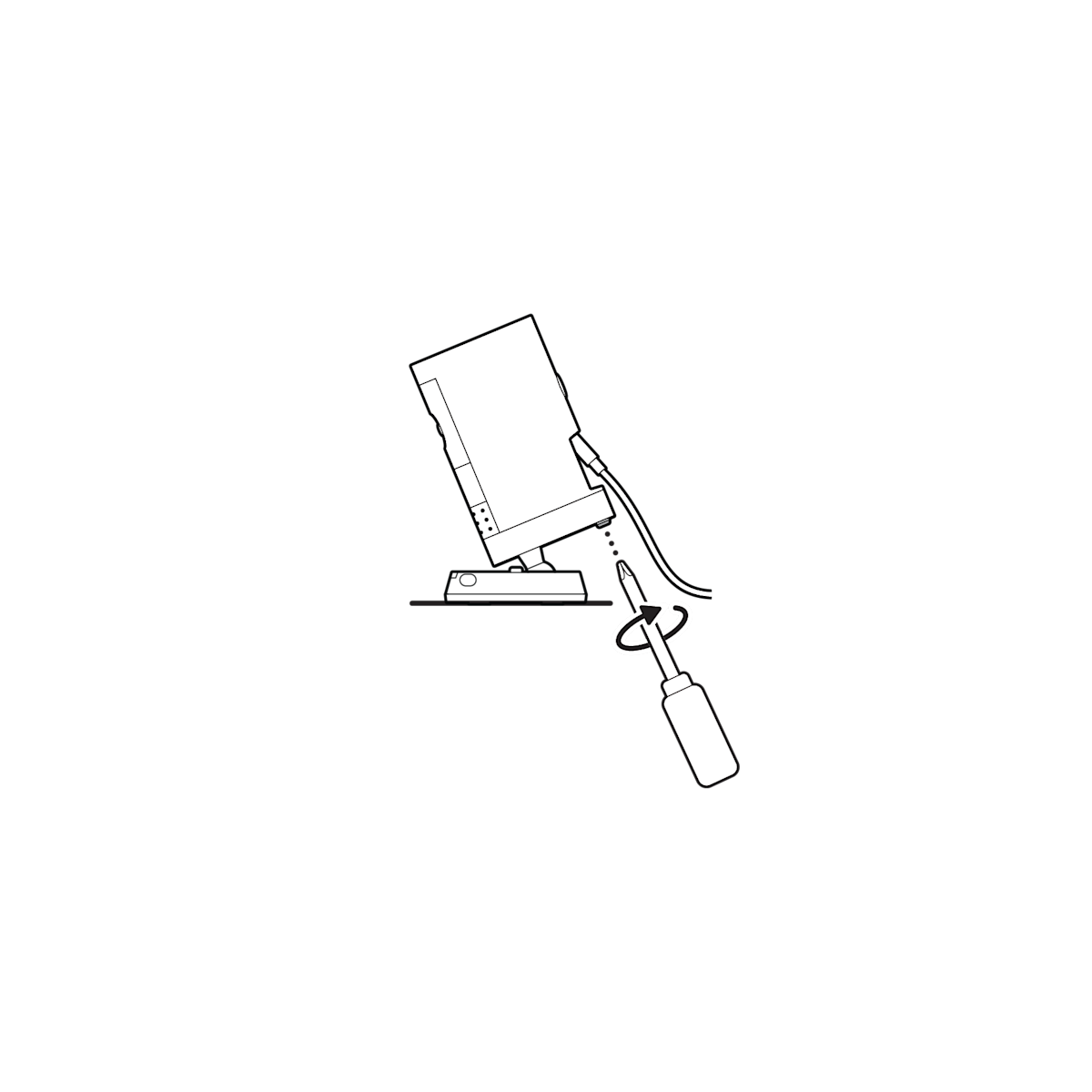

3. Ziehen Sie die Sicherheitsschraube der Akkuabdeckung fest.

Wandmontage

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

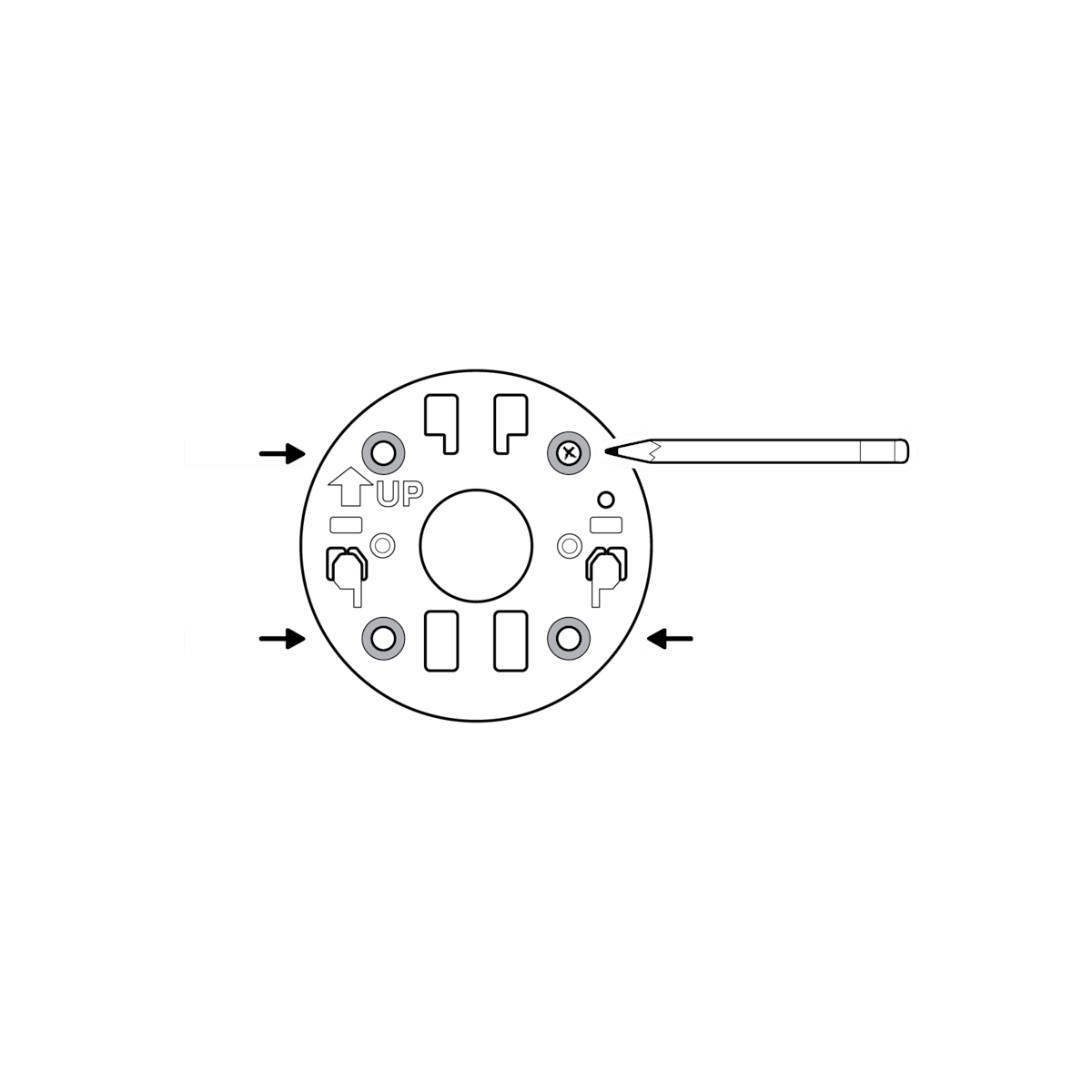

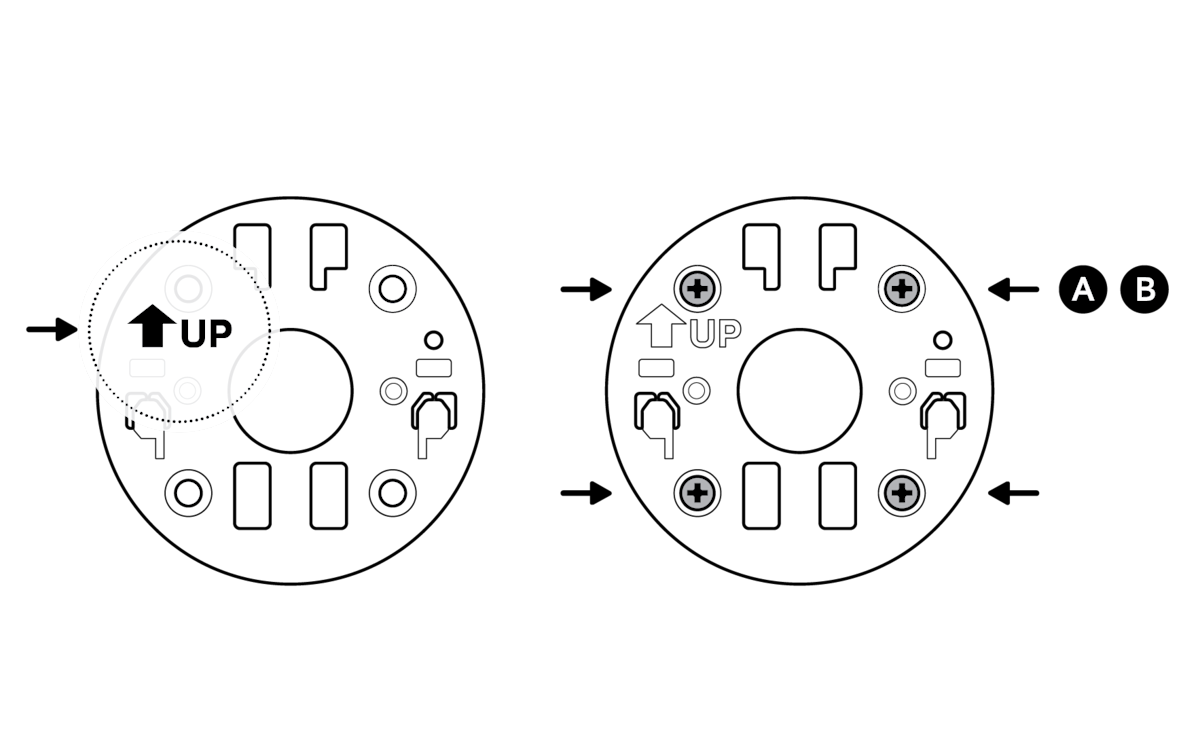

2. Verwenden Sie die Montageplatte als Schablone, um die Bohrlöcher an der Wand zu markieren.

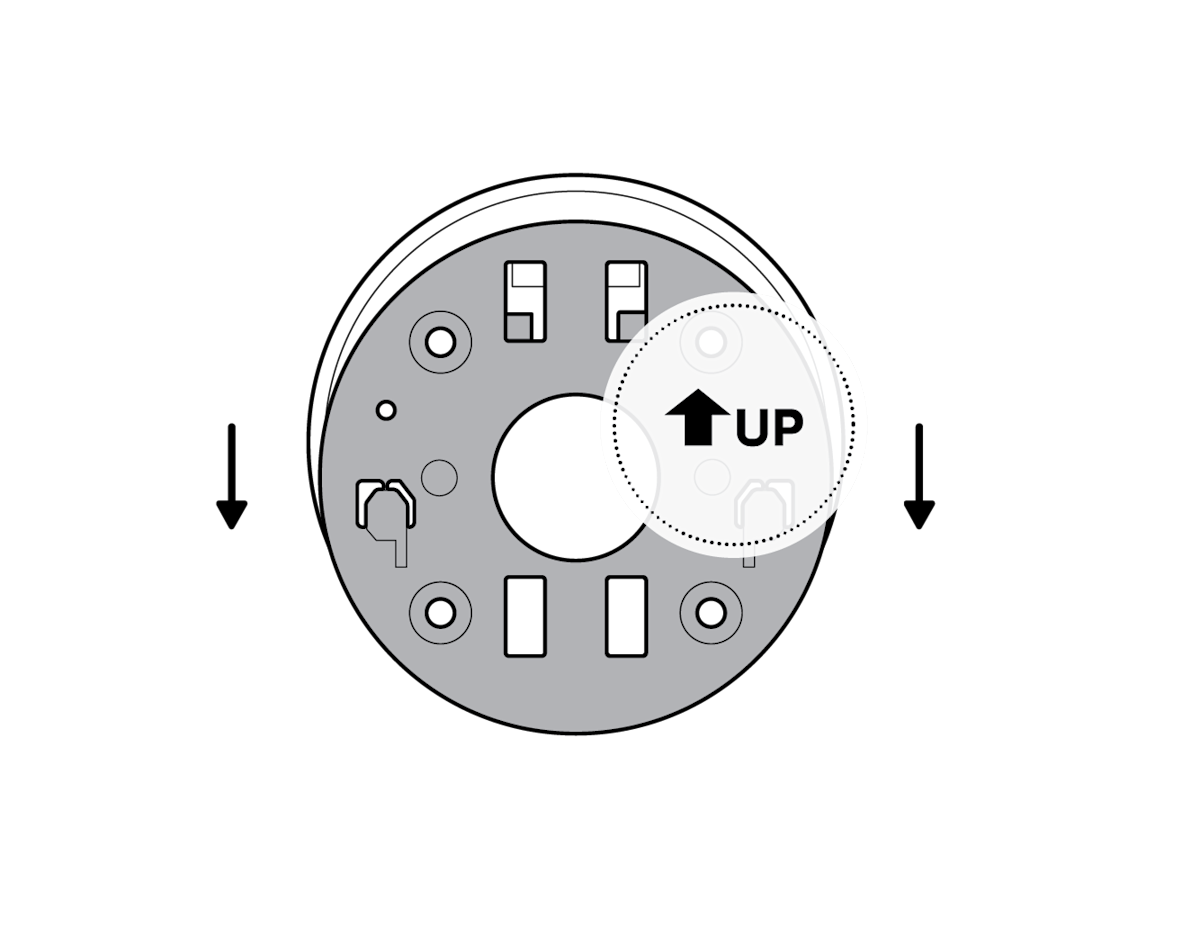

3. Montieren Sie die Montageplatte so an der Wand, dass der Pfeil „UP“ nach oben zeigt.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

4. Klappen Sie die Kamerahalterung auf.

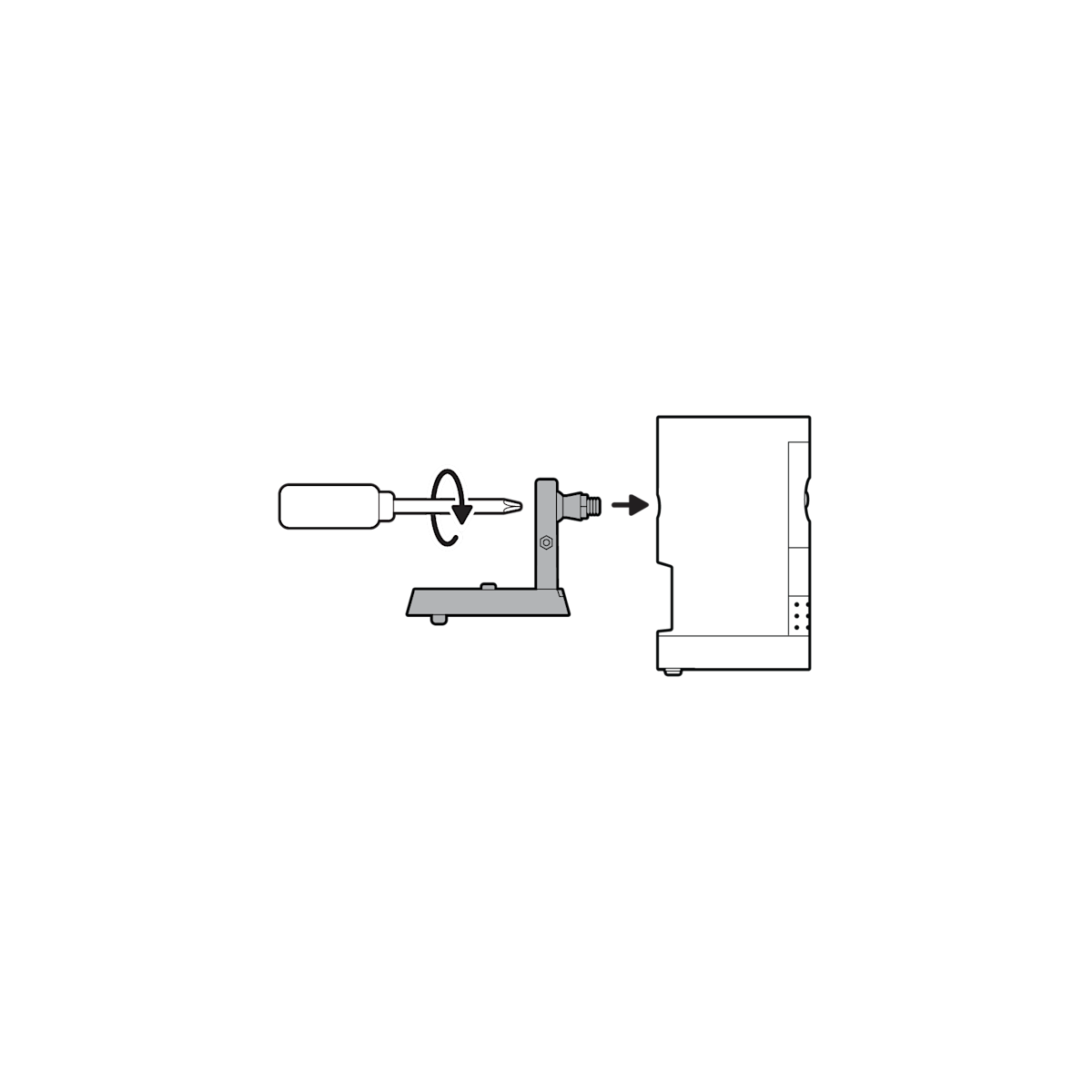

5. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

6. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

7. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

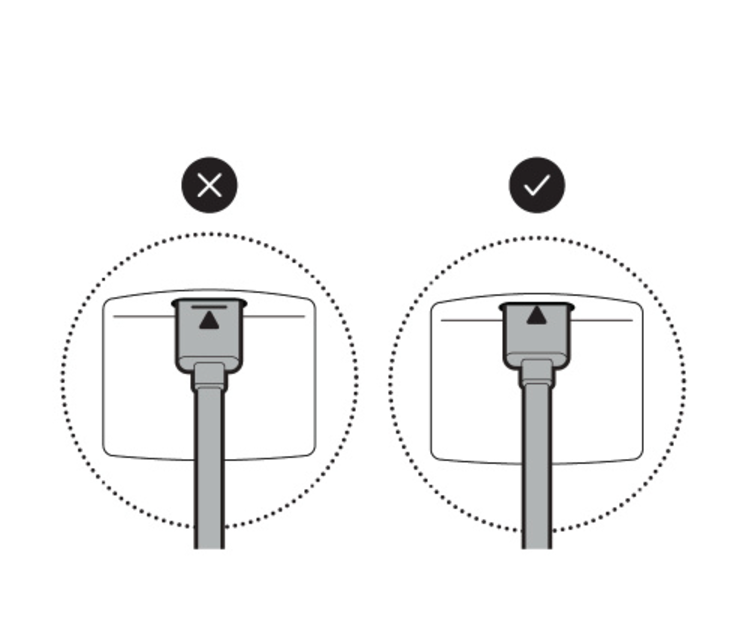

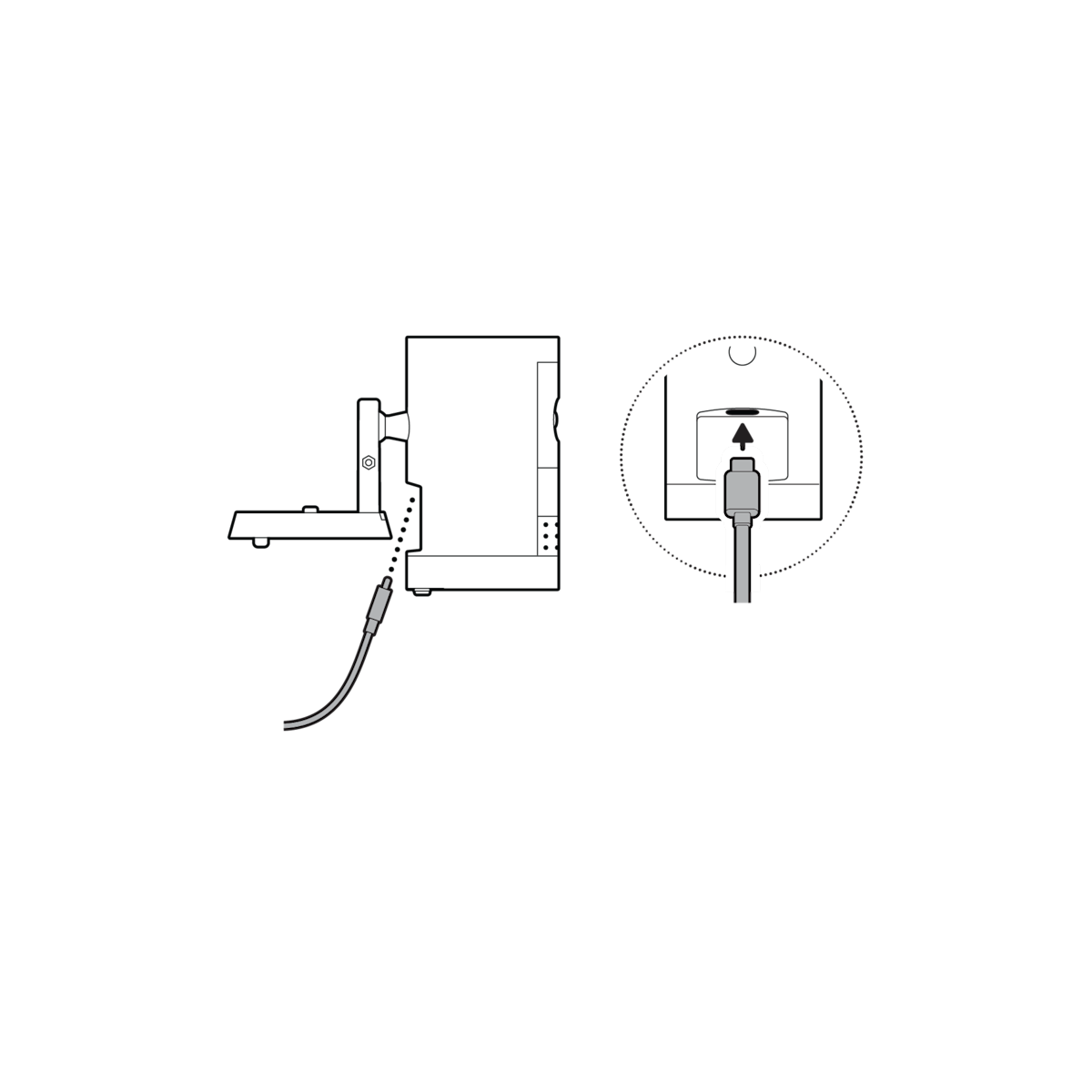

8. Stecken Sie das Stromkabel ein.

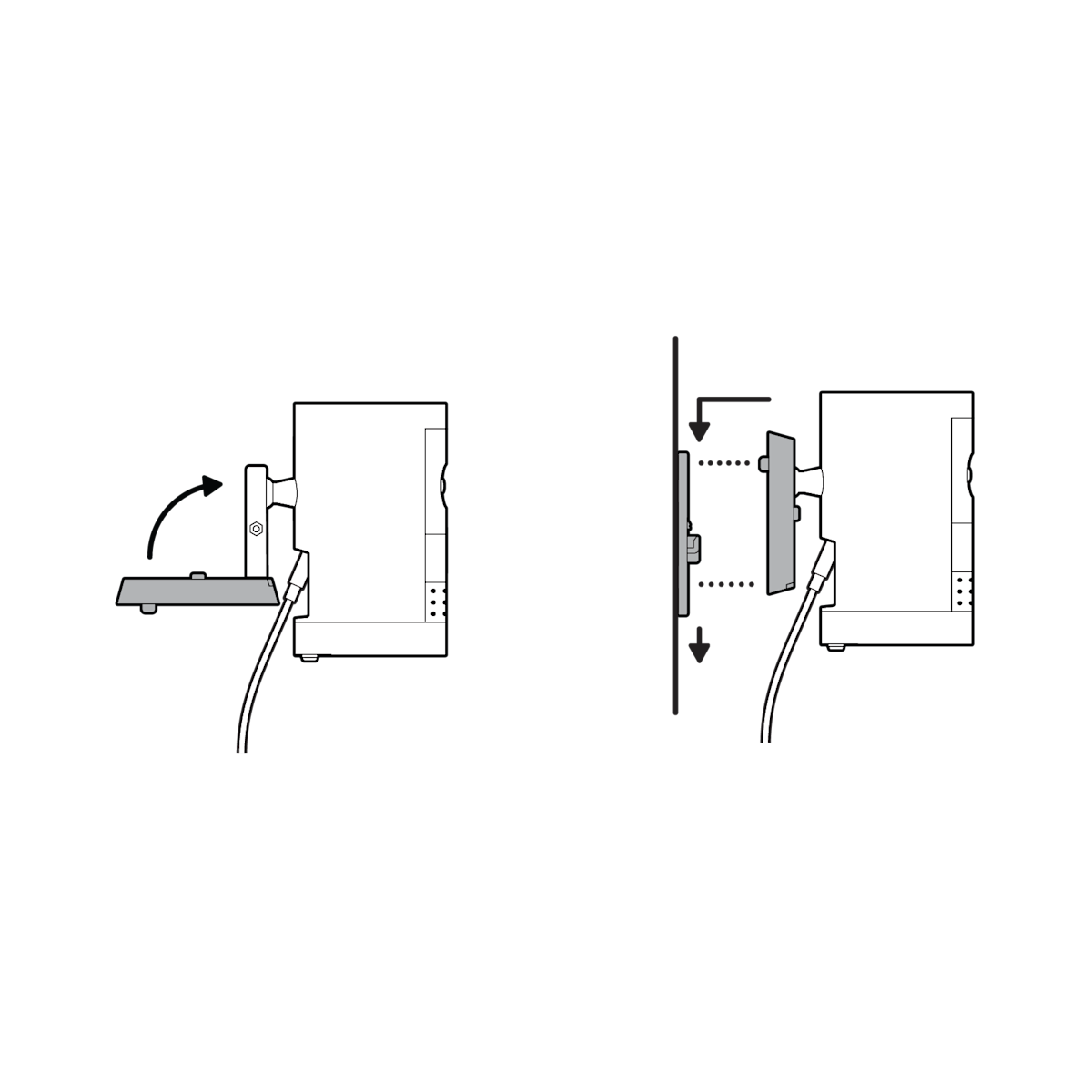

9. Klappen Sie die Kamerahalterung zu und befestigen Sie die Kamera an der Montageplatte, indem Sie sie so weit nach unten schieben, bis sie spürbar einrastet.

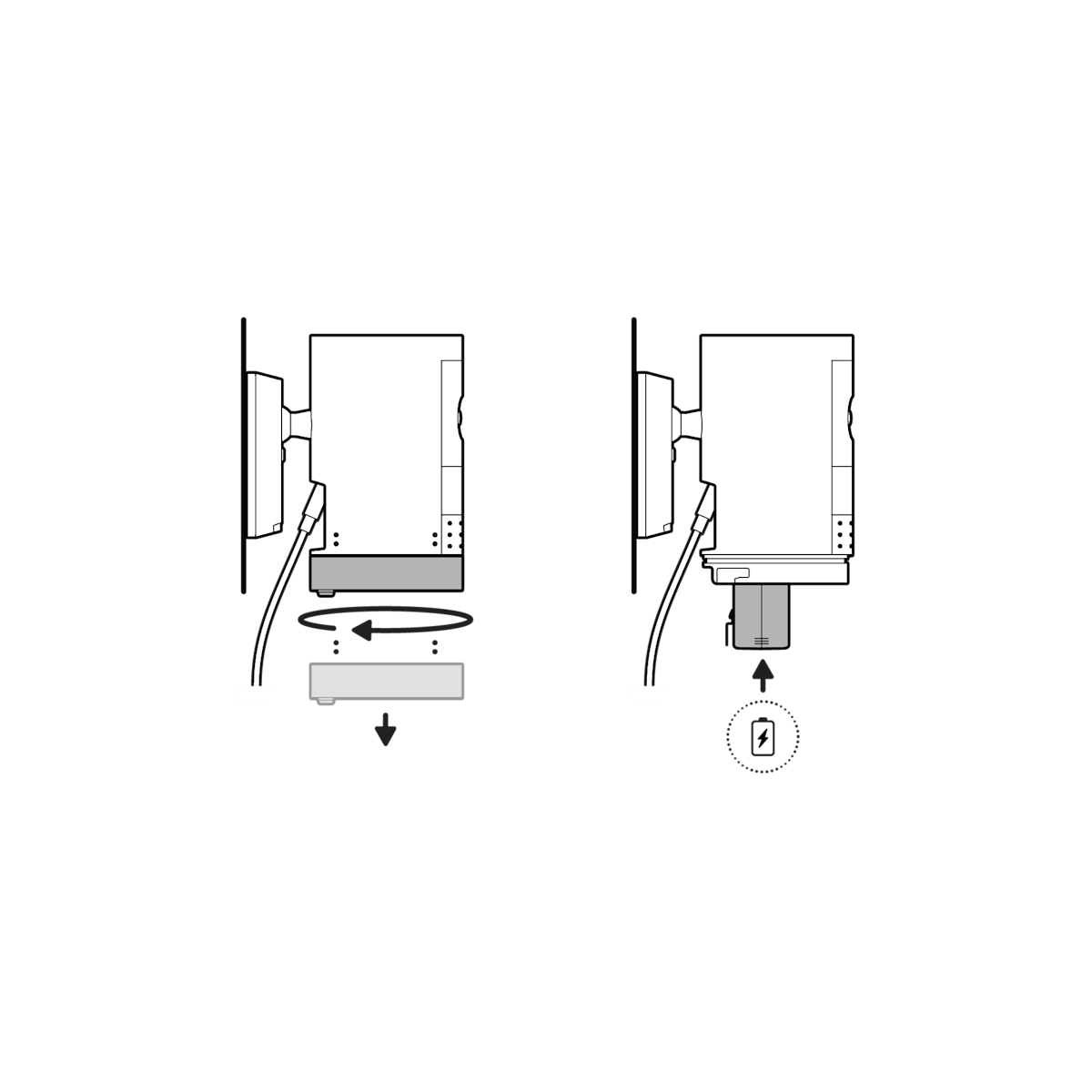

(Optional) Wenn Sie einen Schnellwechsel-Akkupack verwenden möchten, drehen Sie die Akkuabdeckung, um sie zu entfernen. Setzen Sie den Akku ein und schließen Sie die Abdeckung.

10. Ziehen Sie die Sicherheitsschraube der Akkuabdeckung fest.

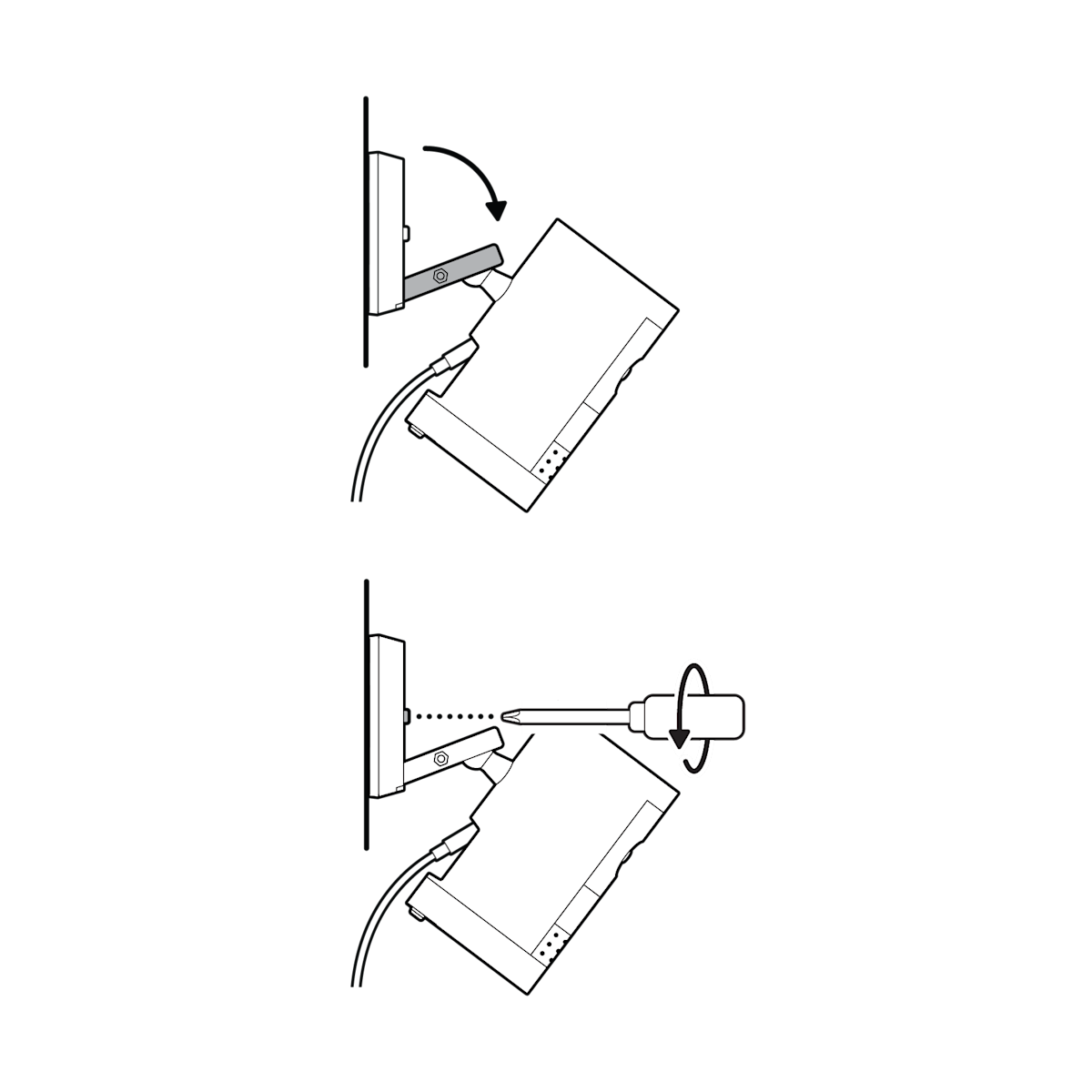

11. Klappen Sie die Kamerahalterung auf und ziehen Sie die Sicherheitsschraube fest.

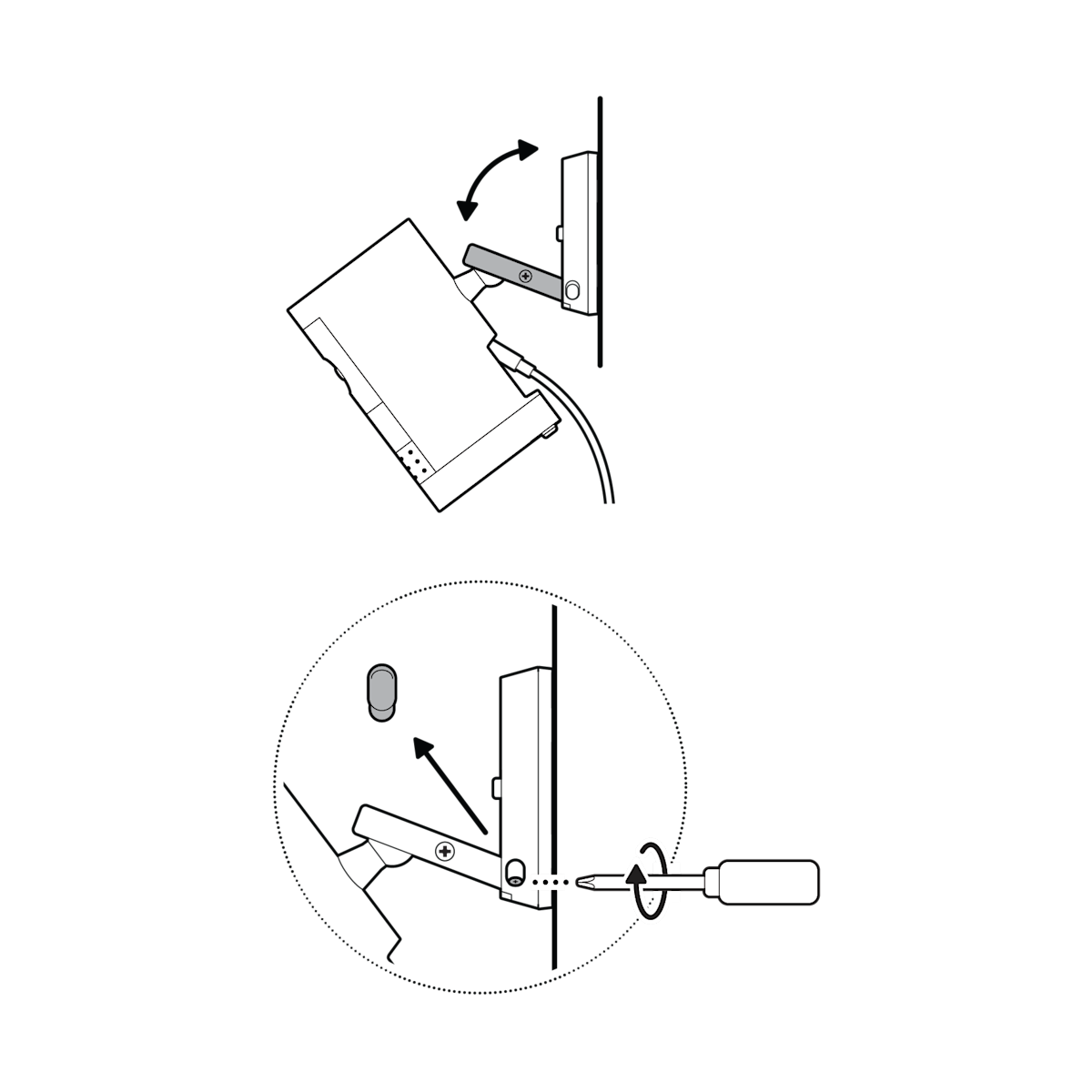

(Optional) Richten Sie die Kamera wie gewünscht aus, entfernen Sie dann die Gummikappe am Sockel der Kamerahalterung und ziehen Sie die Schraube fest, um sie zu fixieren. Setzen Sie die Gummikappe wieder auf.

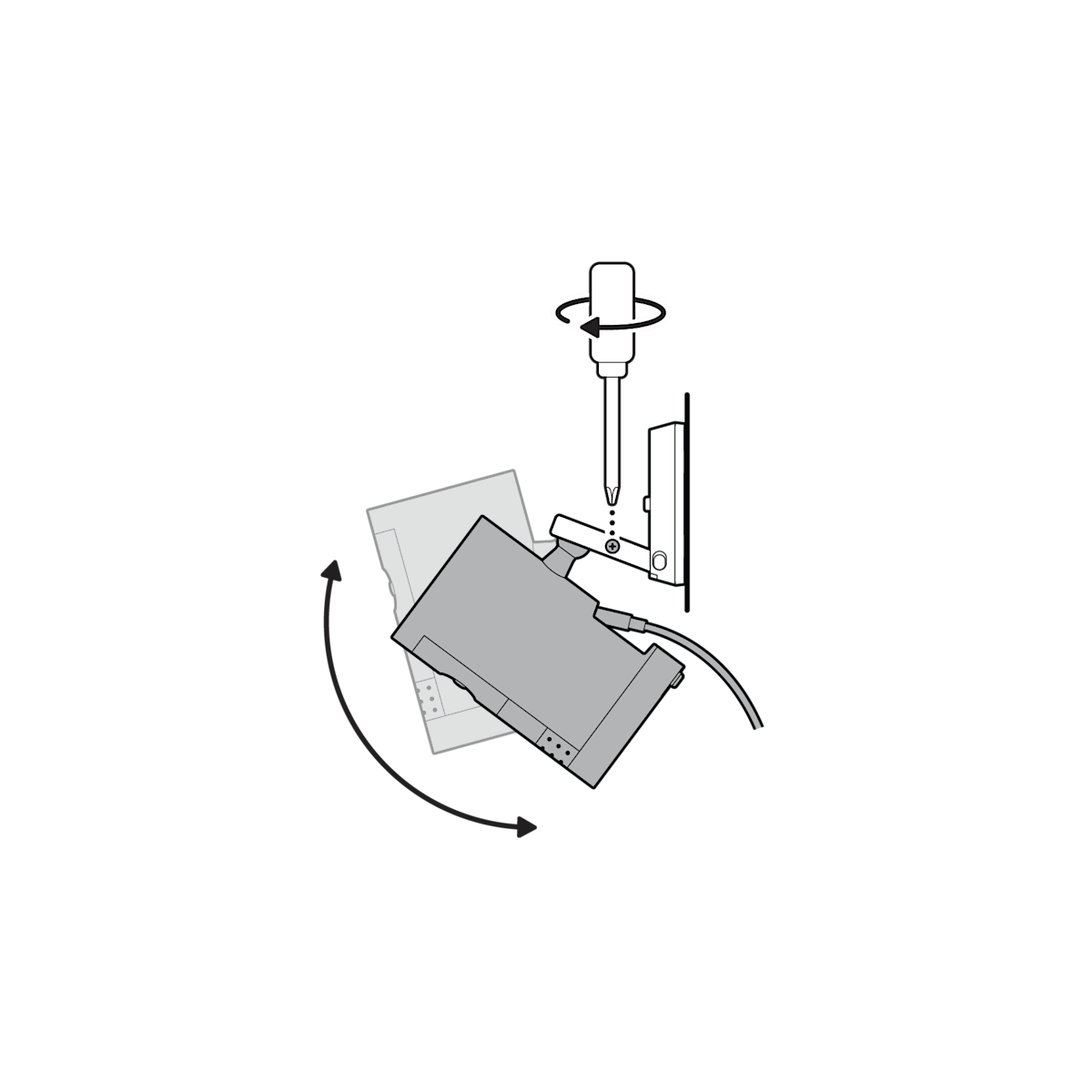

12. Passen Sie den Kamerawinkel an und ziehen Sie dann die Schraube am Schwenkarm der Kamerahalterung fest, um sie zu fixieren.

13. Stecken Sie anschließend den Netzstecker in eine Steckdose.

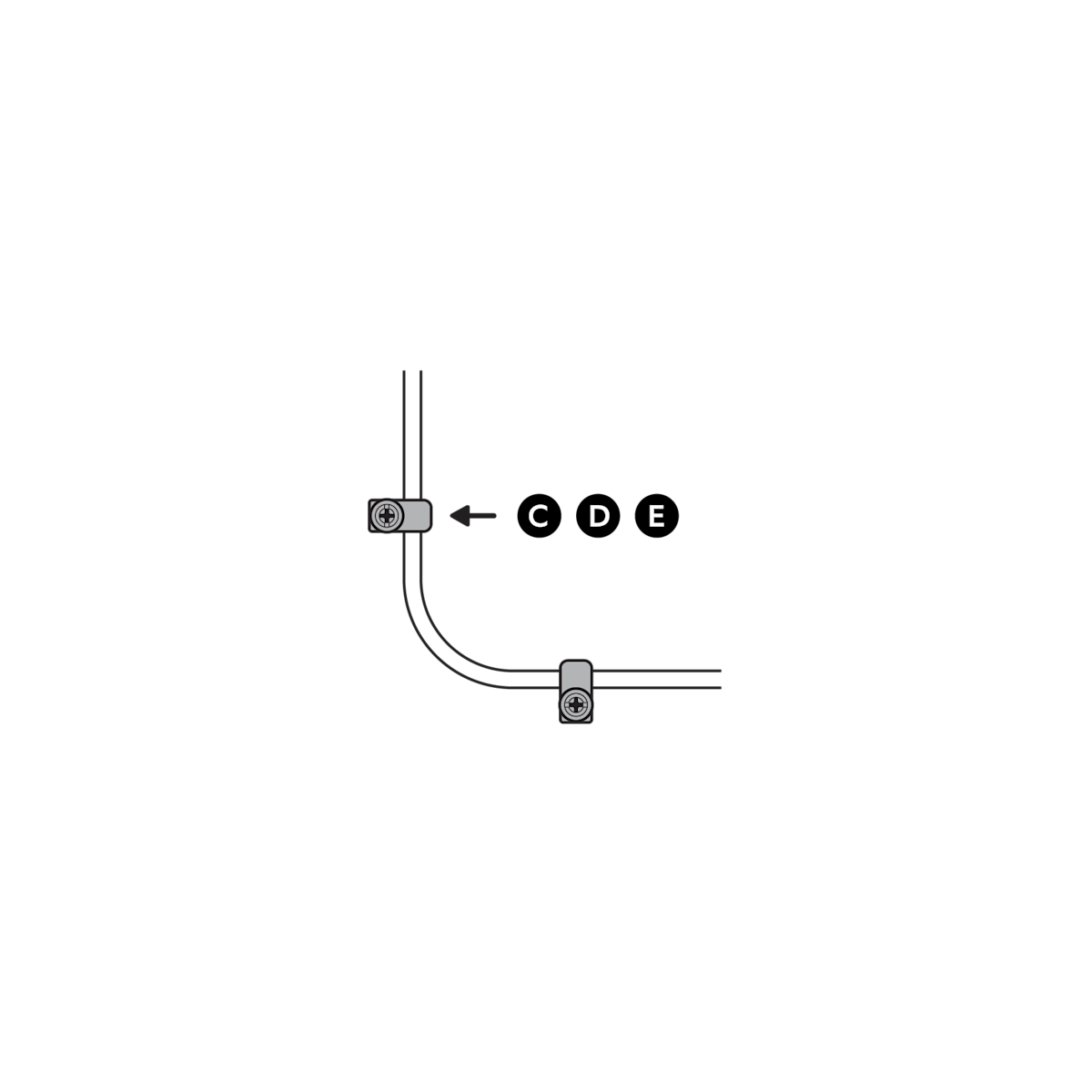

14. Fixieren Sie das Netzkabel mit den enthaltenen Kabelschellen an der Wand oder Decke.

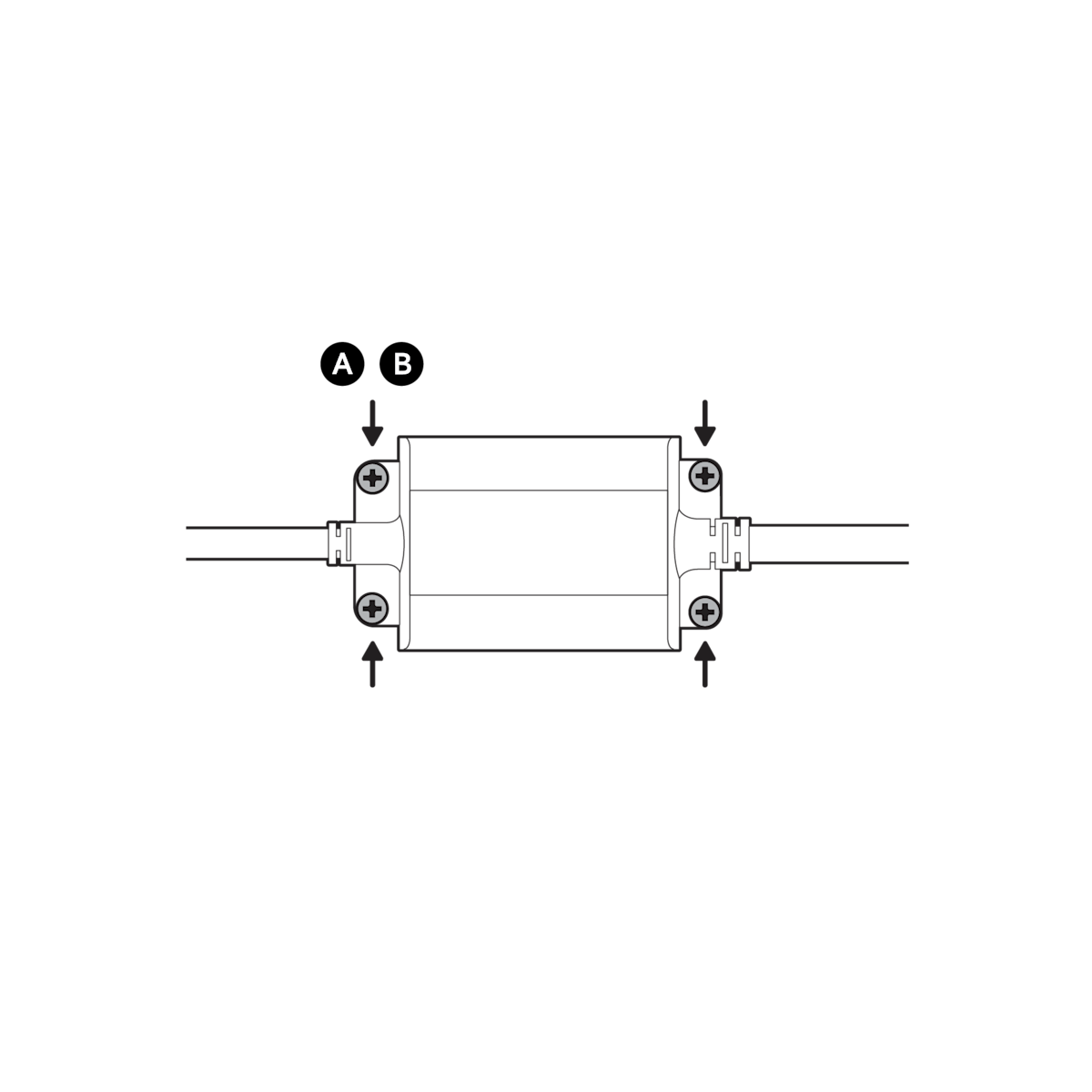

(Optional) Befestigen Sie das Netzteil mit den mitgelieferten Dübeln und Schrauben.

Decken montage

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

2. Verwenden Sie die Montageplatte als Schablone, um die Bohrlöcher an der Decke zu markieren.

HINWEIS: Um optimale Ergebnisse zu erzielen, vermeiden Sie Standorte, an denen Gegenstände in der Nähe der Kamera das Sichtfeld beeinträchtigen können.

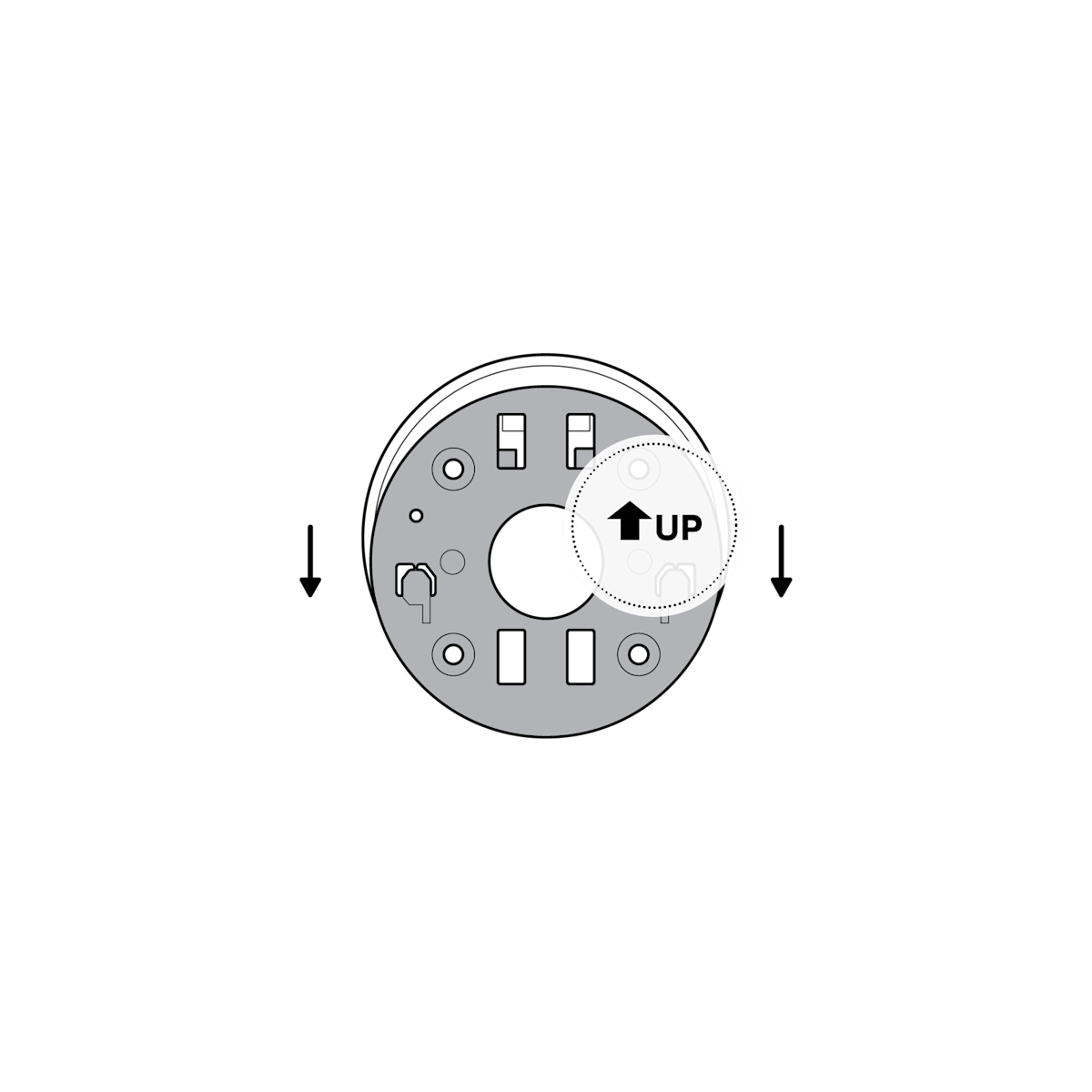

3. Montieren Sie die Montageplatte so an der Wand, dass der Pfeil „UP“ nach oben zeigt.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

4. Klappen Sie die Kamerahalterung auf.

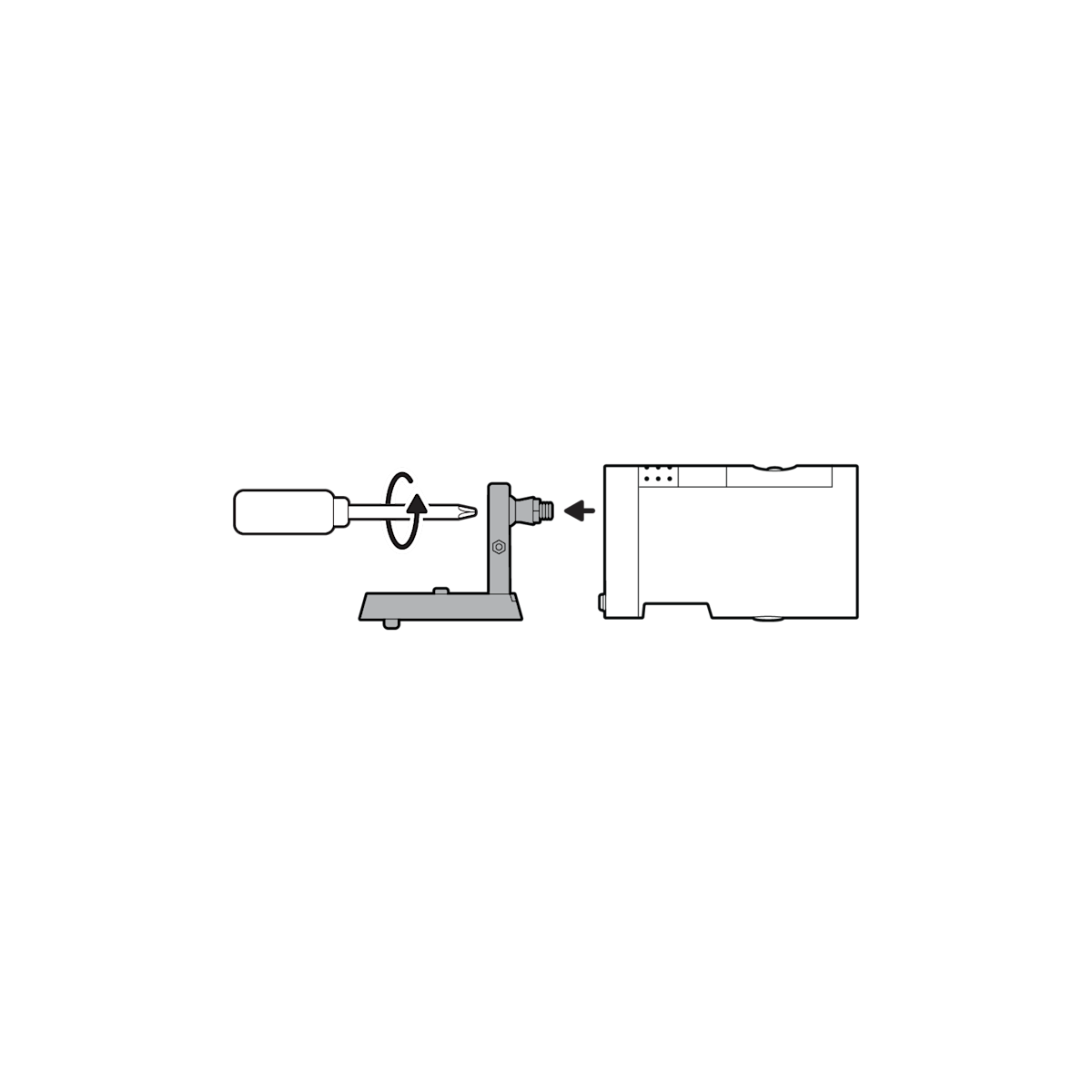

5. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

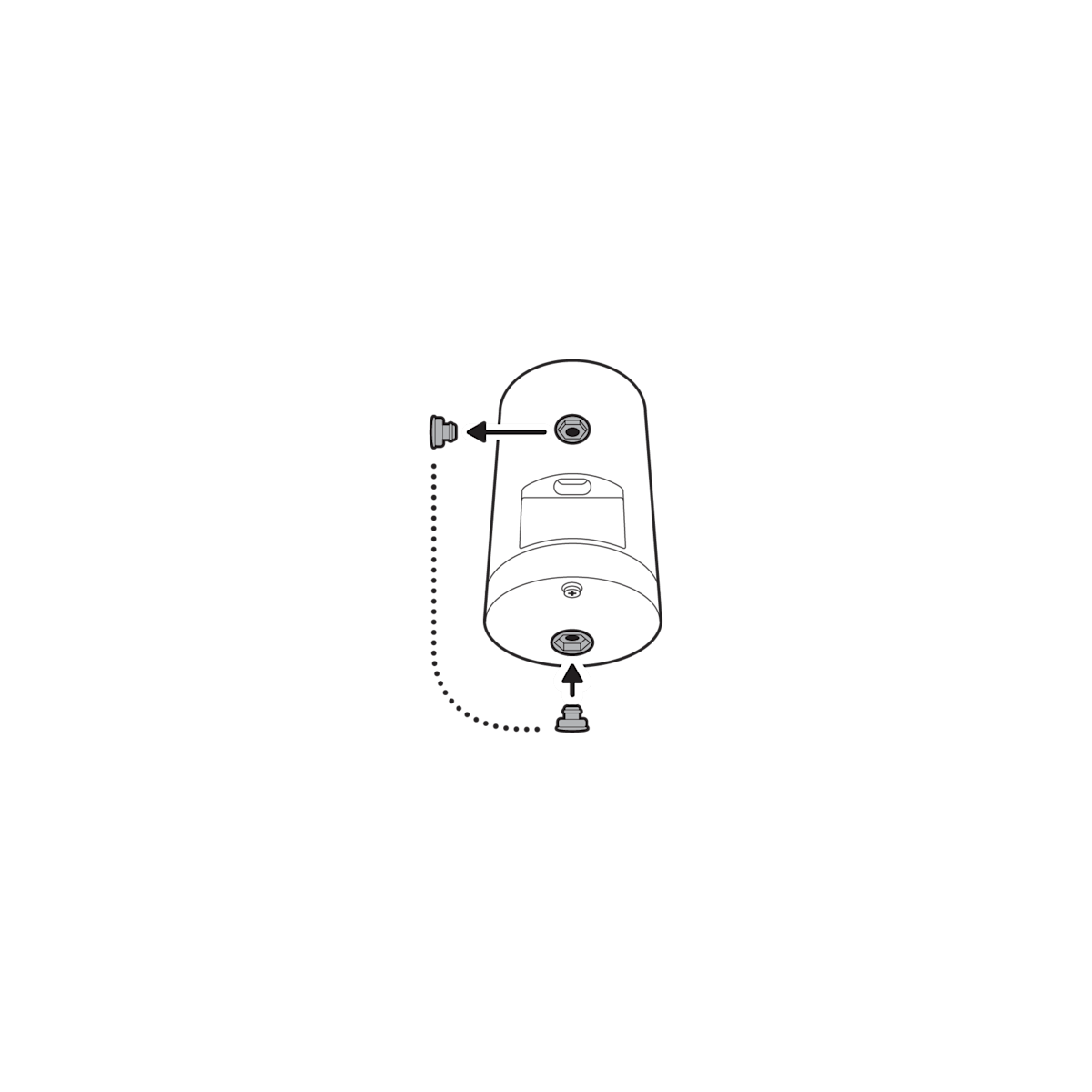

6. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

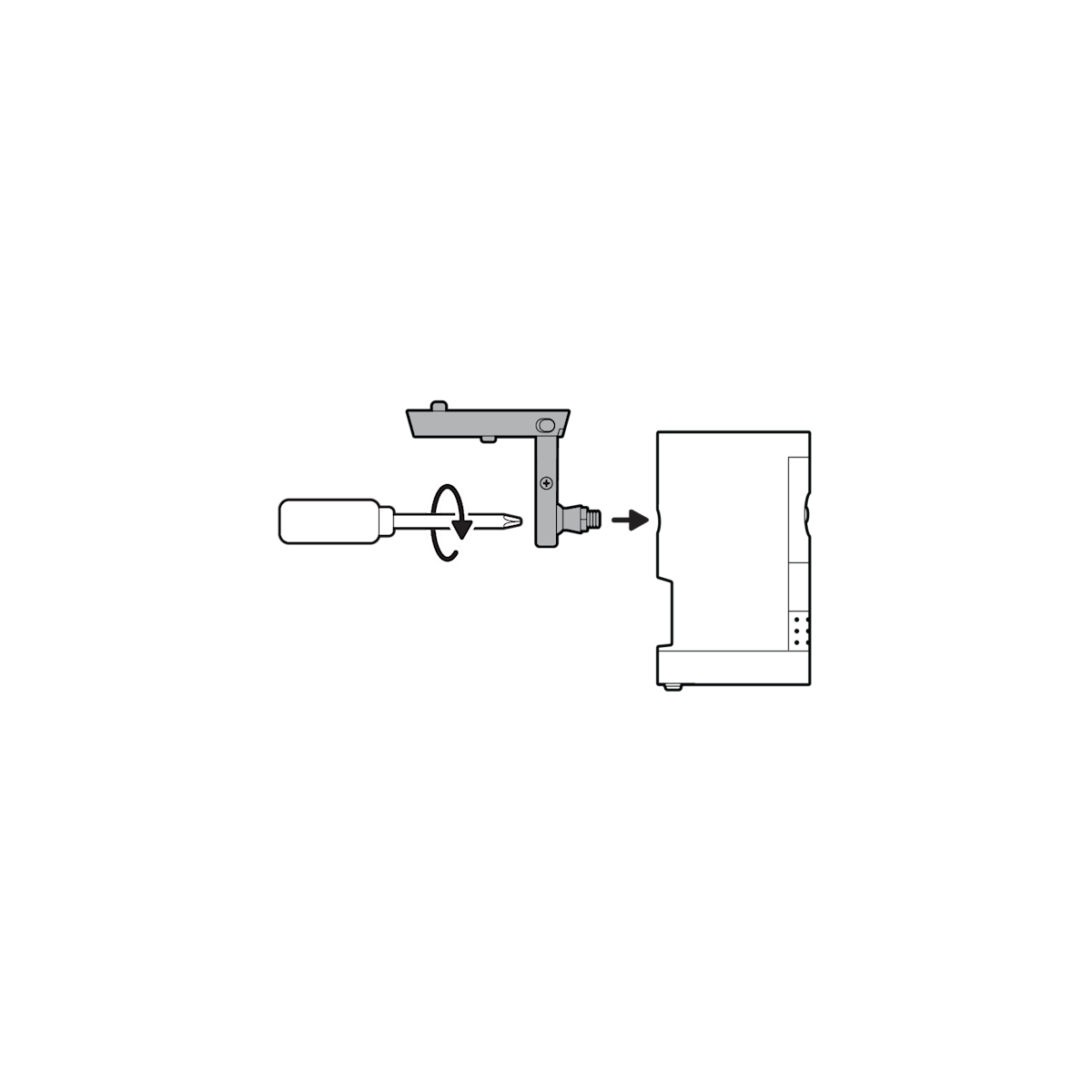

7. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

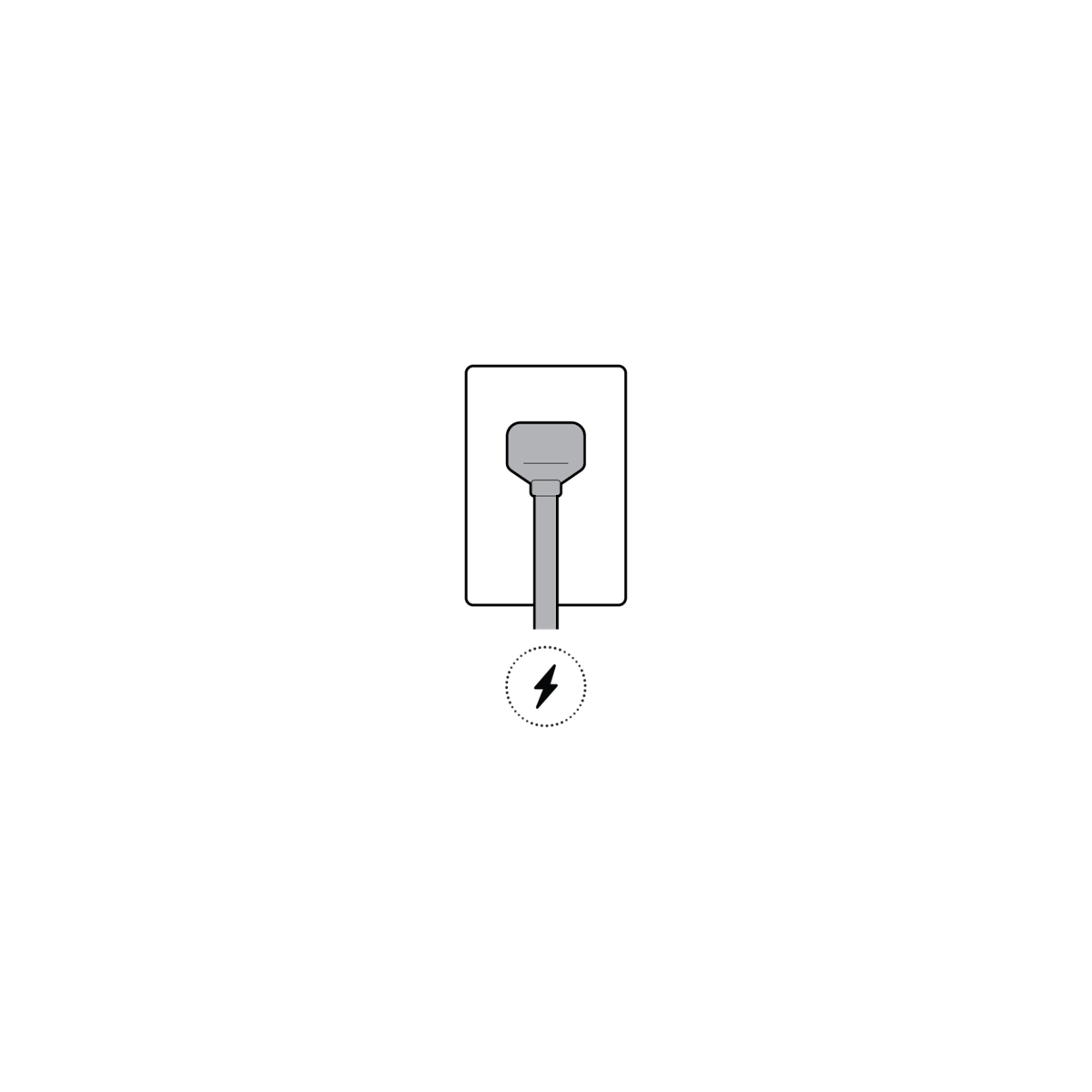

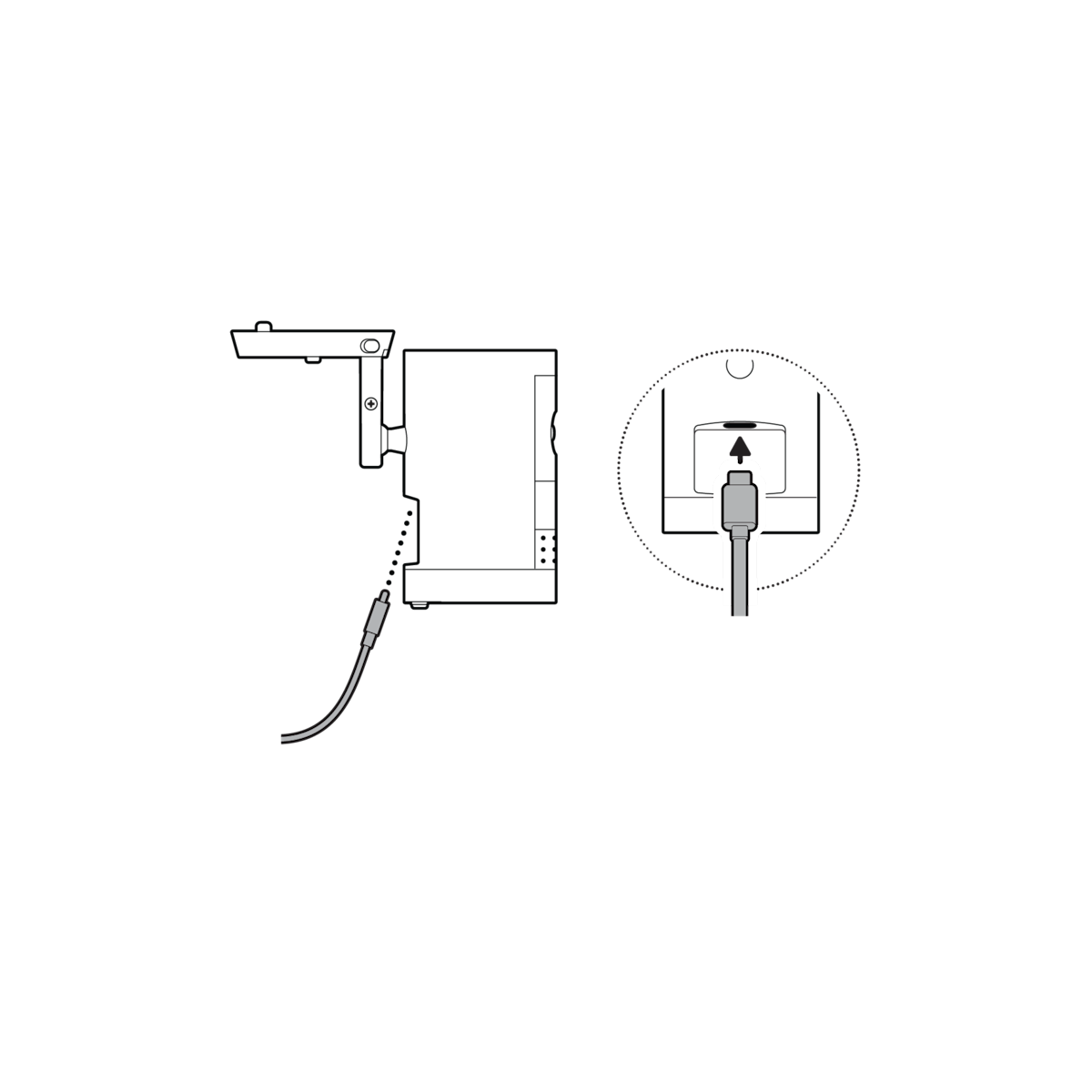

8. Stecken Sie das Stromkabel ein.

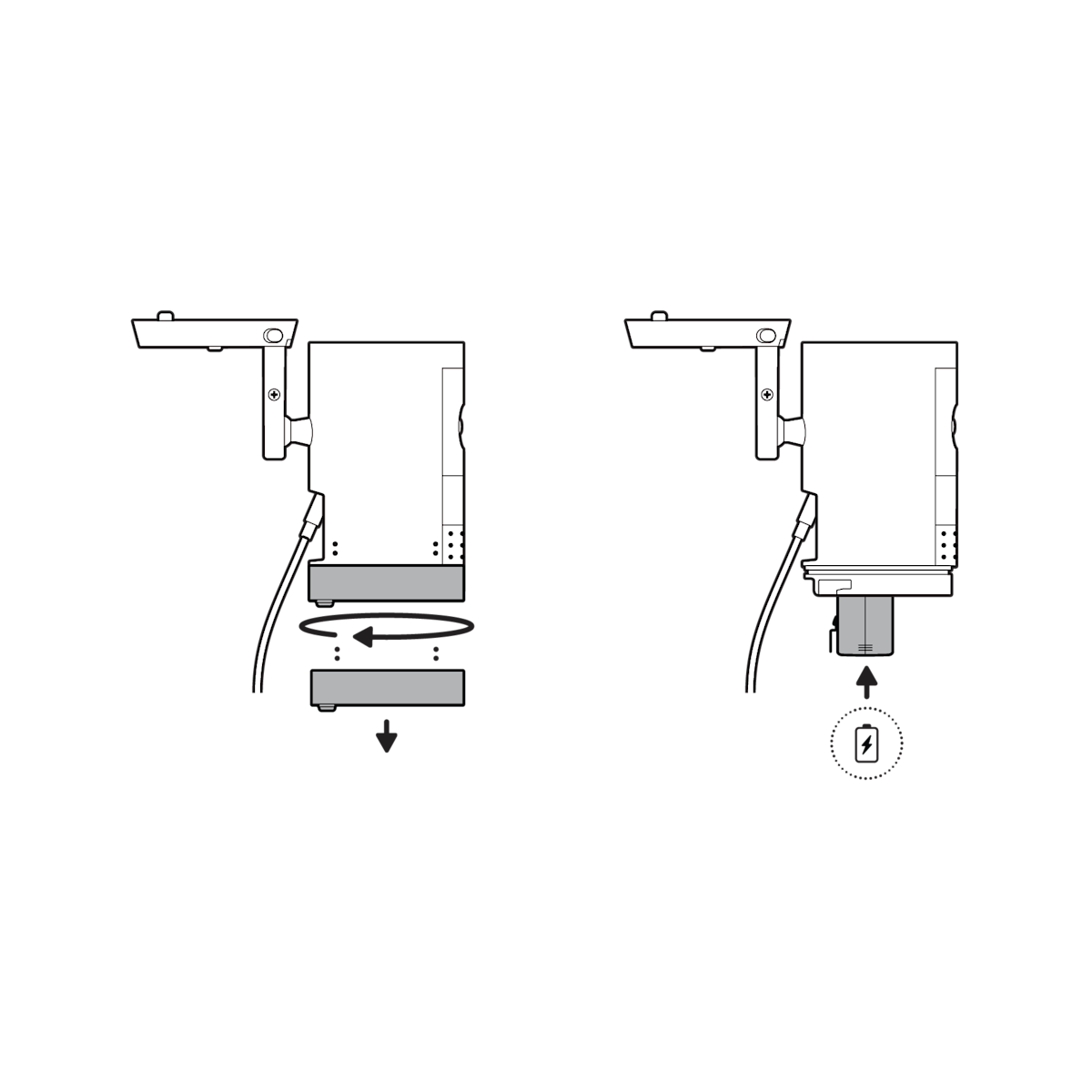

(Optional) Wenn Sie einen Schnellwechsel-Akkupack verwenden möchten, drehen Sie die Akkuabdeckung, um sie zu entfernen. Setzen Sie den Akku ein und schließen Sie die Abdeckung.

9. Befestigen Sie die Kamera an der Montageplatte, indem Sie sie so weit vorschieben, bis sie spürbar einrastet.

HINWEIS: Die Kamera sollte sich in aufrechter Position befinden.

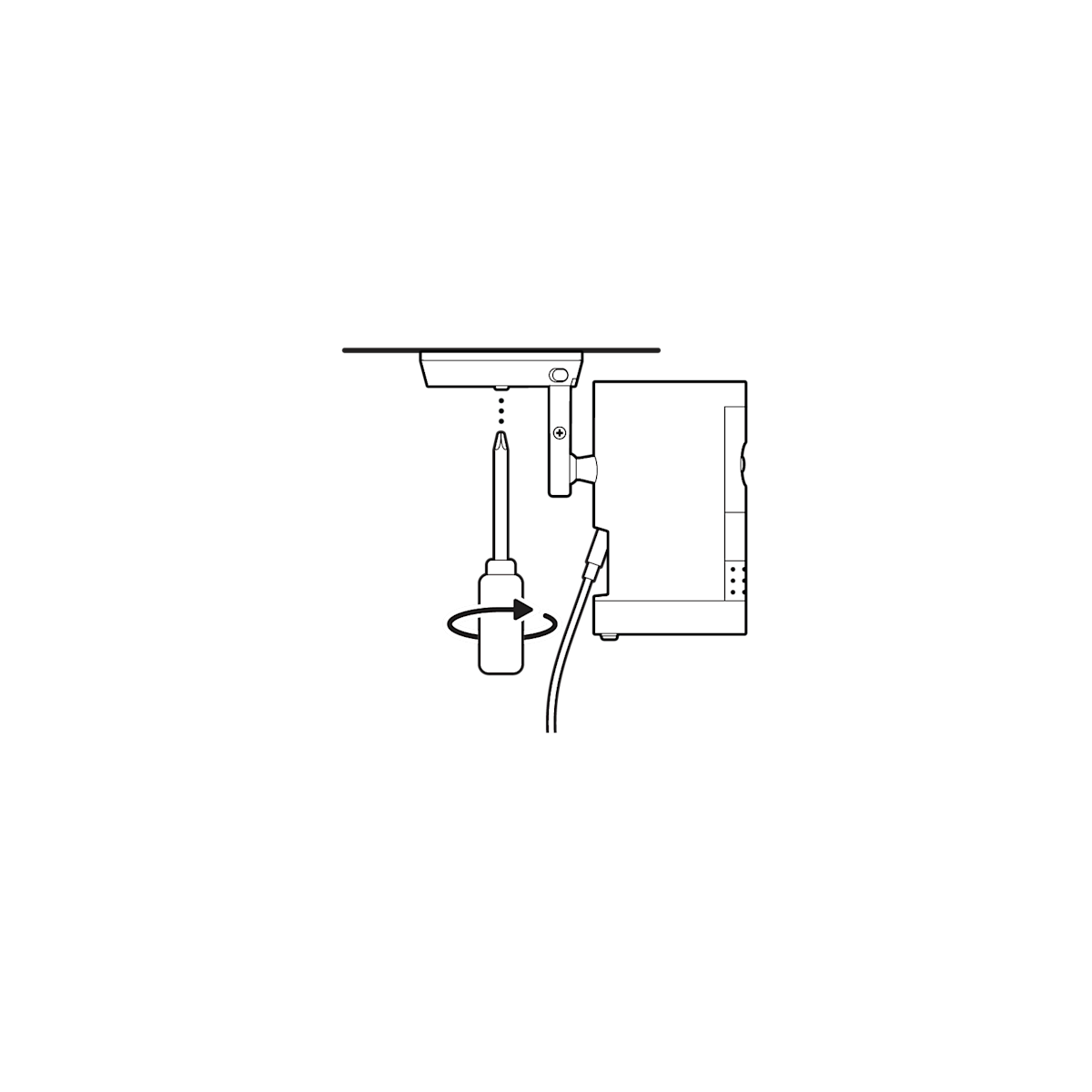

10. Ziehen Sie die Sicherheitsschraube der Kamerahalterung fest.

11. Ziehen Sie die Sicherheitsschraube der Akkuabdeckung fest.

(Optional) Richten Sie die Kamera wie gewünscht aus, entfernen Sie dann die Gummikappe am Sockel der Kamerahalterung und ziehen Sie die Schraube fest, um sie zu fixieren. Setzen Sie die Gummikappe wieder auf.

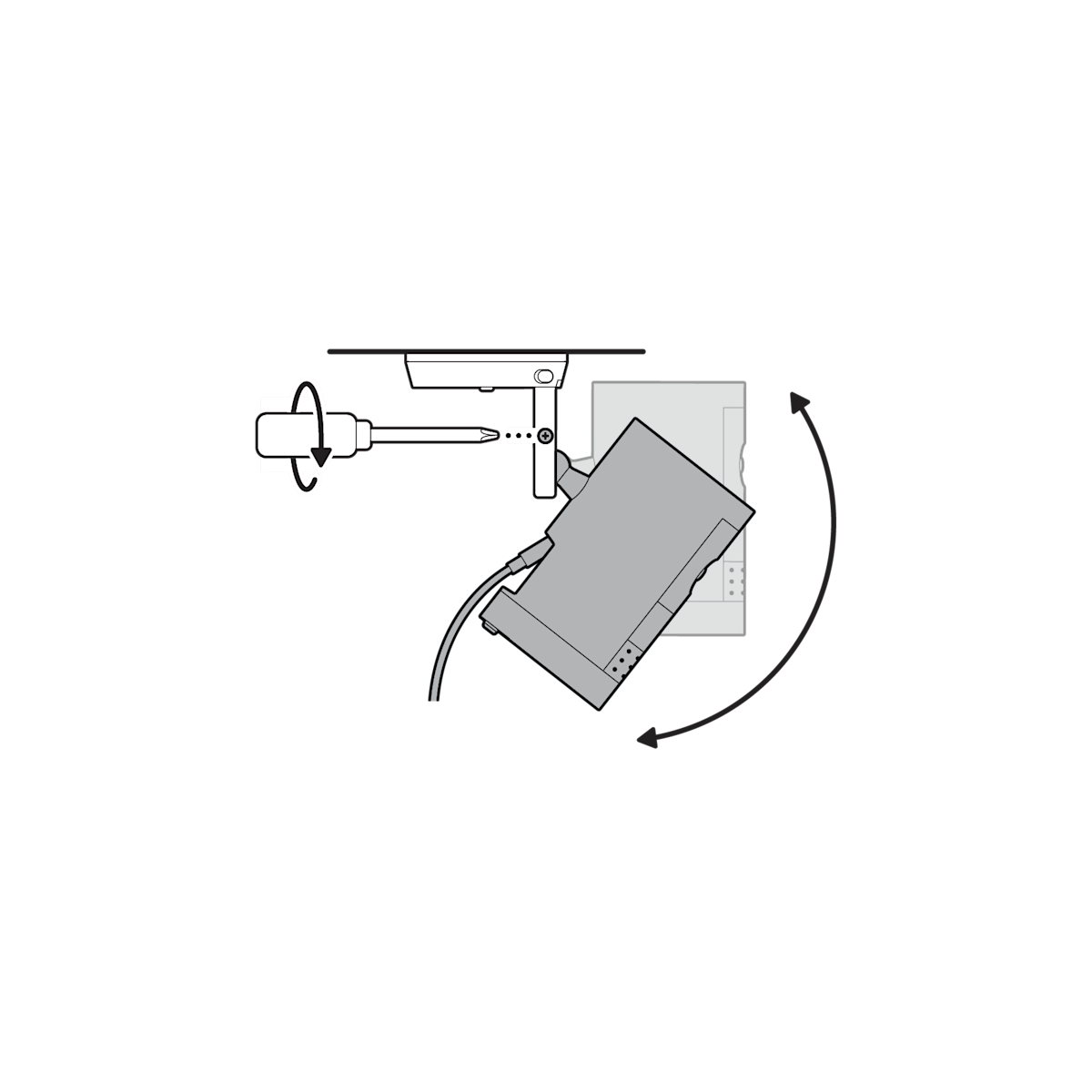

12. Passen Sie den Kamerawinkel an und ziehen Sie dann die Schraube am Schwenkarm der Kamerahalterung fest, um sie zu fixieren.

13. Stecken Sie anschließend den Netzstecker in eine Steckdose.

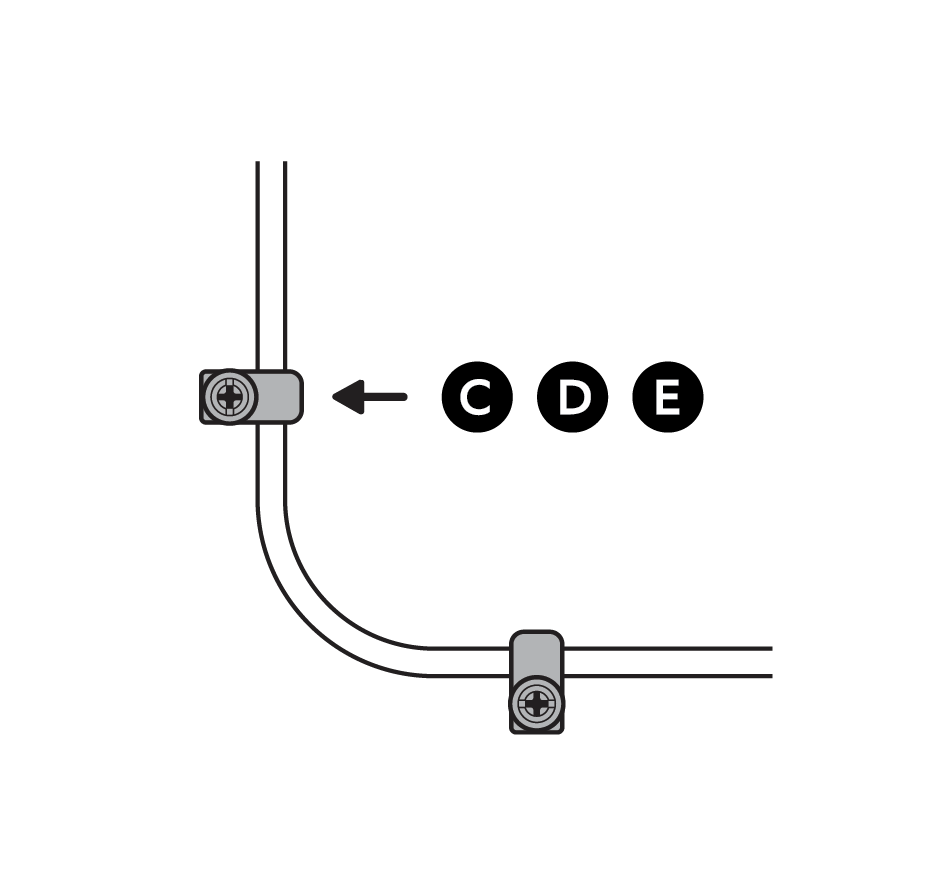

14. Fixieren Sie das Netzkabel mit den enthaltenen Kabelschellen an der Wand oder Decke.

(Optional) Befestigen Sie das Netzteil mit den mitgelieferten Dübeln und Schrauben.
