Installation der Spotlight Cam Pro (2. Gen.) Plug-In

Sicherheits- und Compliance-Informationen für Spotlight Cam Pro (2. Gen.)

Installiere die Spotlight Cam Pro (2. Generation) mit Netzteil, indem du diese Schritte befolgst.

Im Lieferumfang enthaltenes Montagematerial

Benötigte Werkzeuge

Kreuzschlitzschraubendreher

Bohrmaschine oder Akkuschrauber mit 6-mm-Steinbohrer (optional)

1. Entfernen Sie die Schutzfolie.

2. Laden Sie die Ring-App herunter.

3. Scannen Sie den QR-Code auf dem Gerät.

4. Wählen Sie einen Standort in der Nähe einer Steckdose.

Wandmontage

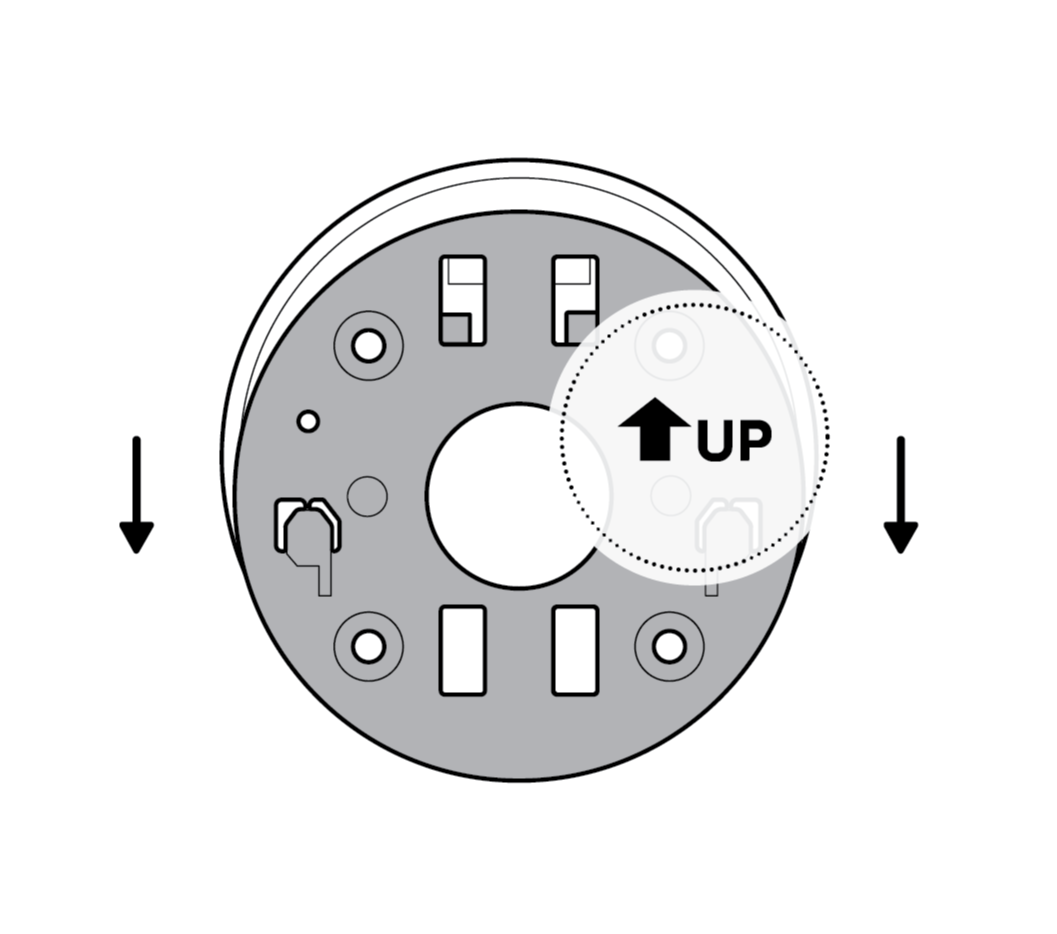

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

2. Verwenden Sie die Montageplatte als Orientierung, um Bohrlöcher an der Wand zu markieren. Halten Sie einen Abstand von 14 cm in alle Richtungen ein.

3. Montieren Sie die Montageplatte so, dass der Pfeil „UP“ nach oben zeigt.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

4. Entfernen Sie die mittlere Gummikappe auf der Rückseite der Kamera.

5. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

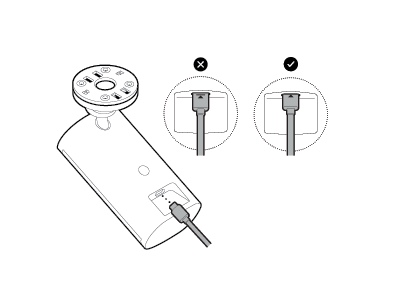

6. Stecken Sie das Netzkabel ein, bis die Markierungslinie nicht mehr zu sehen ist.

7. Befestigen Sie die Kamera an der Montageplatte, indem Sie sie einschieben, bis sie spürbar einrastet.

8. Drehen Sie die Kamera und ziehen Sie die Sicherheitsschraube fest.

9. Passen Sie die Position der Kamera an und ziehen Sie das Kugelgelenk fest, um sie zu fixieren.

10. Schließen Sie das Netzteil an eine Steckdose an.

11. Fixieren Sie das Netzkabel mit den enthaltenen Kabelschellen an der Wand oder Decke.

12. Befestigen Sie das Netzteil mit den mitgelieferten Dübeln und Schrauben.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

Deckenmontage

1. Schieben Sie die Montageplatte in entgegengesetzter Richtung zum Pfeil „UP“, um sie abzunehmen.

2. Verwenden Sie die Montageplatte als Orientierung, um Bohrlöcher an der Decke zu markieren. Halten Sie einen Abstand von 14 cm in alle Richtungen ein.

HINWEIS: Um optimale Ergebnisse zu erzielen, vermeiden Sie Standorte in der Nähe von Objekten, die das Sichtfeld der Kamera beeinträchtigen können.

3. Montieren Sie die Montageplatte so, dass der Pfeil „UP“ in die gewünschte Blickrichtung der Kamera zeigt.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.

4. Entfernen Sie die obere Gummikappe auf der Rückseite der Kamera.

5. Befestigen Sie die Kamerahalterung mit der Schraube an der Rückseite der Kamera.

6. Befestigen Sie die Kamera an der Montageplatte, indem Sie sie einschieben, bis sie spürbar einrastet.

HINWEIS: Die Kamera sollte sich in aufrechter Position befinden.

7. Drehen Sie die Kamera und ziehen Sie die Sicherheitsschraube fest.

8. Passen Sie die Position der Kamera an und ziehen Sie das Kugelgelenk fest, um sie zu fixieren.

9. Stecken Sie das Netzkabel ein, bis die Markierungslinie nicht mehr zu sehen ist.

10. Schieben Sie die mitgelieferte Kabelhalterung auf die Rückseite der Kamera und ziehen Sie die Handschraube fest, um das Netzkabel zu fixieren.

11. Schließen Sie das Netzteil an eine Steckdose an.

12. Fixieren Sie das Netzkabel mit den enthaltenen Kabelschellen an der Wand oder Decke.

13. Befestigen Sie das Netzteil mit den mitgelieferten Dübeln und Schrauben.

Bohren Sie bei der Montage auf Putz, Ziegelstein oder Beton mit einem 6 mm dicken Steinbohrer Löcher für die enthaltenen Wanddübel.
