Installation des Montagepfostens für Solarpanels und Kameras

In diesem Artikel wird die Installation des Montagepfostens für Solarpanels und Kameras Schritt für Schritt beschrieben.

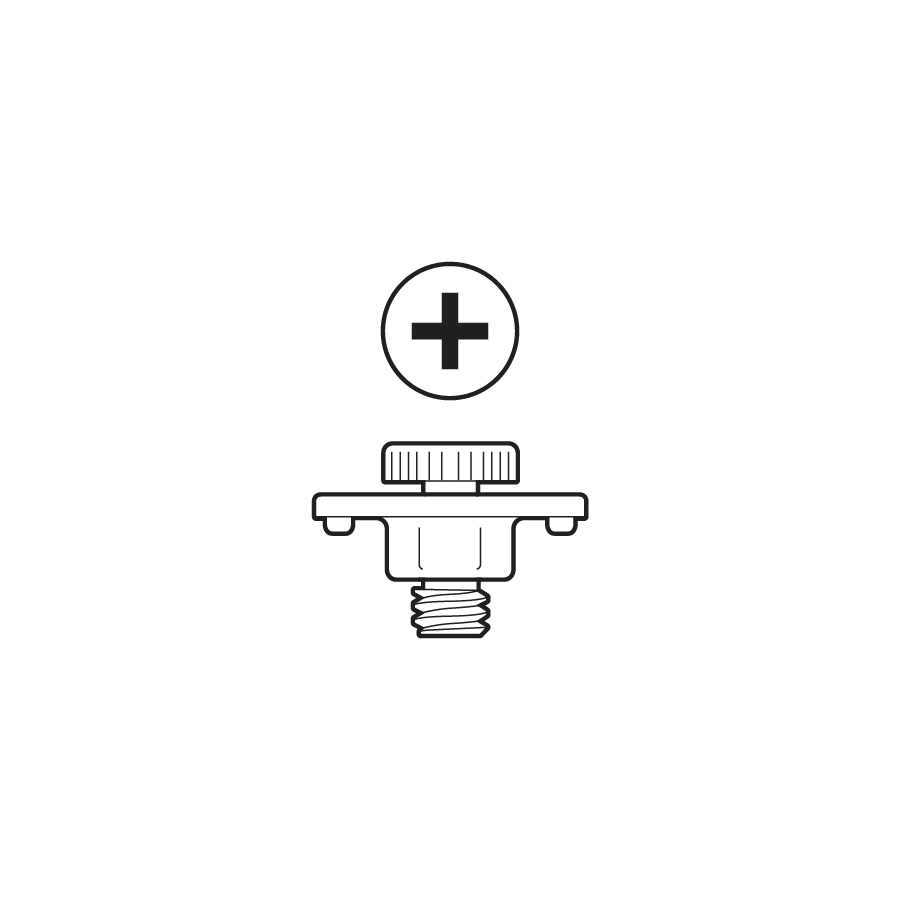

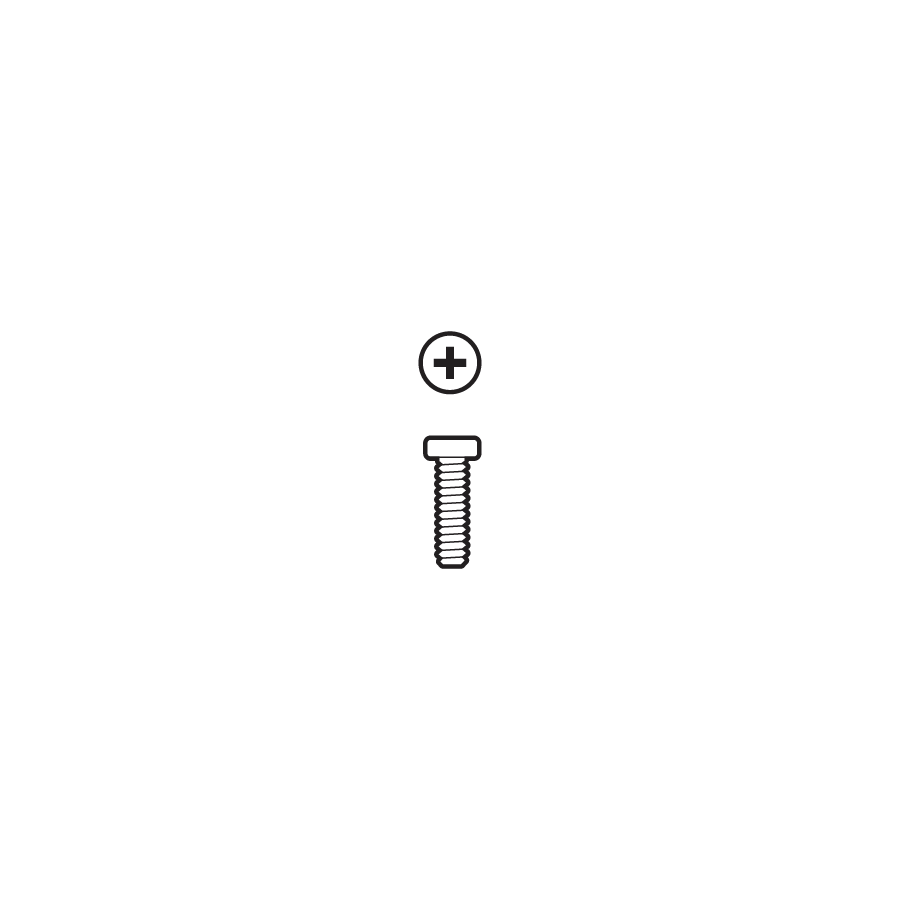

Im Lieferumfang enthaltene Befestigungsteile

Benötigte Werkzeuge

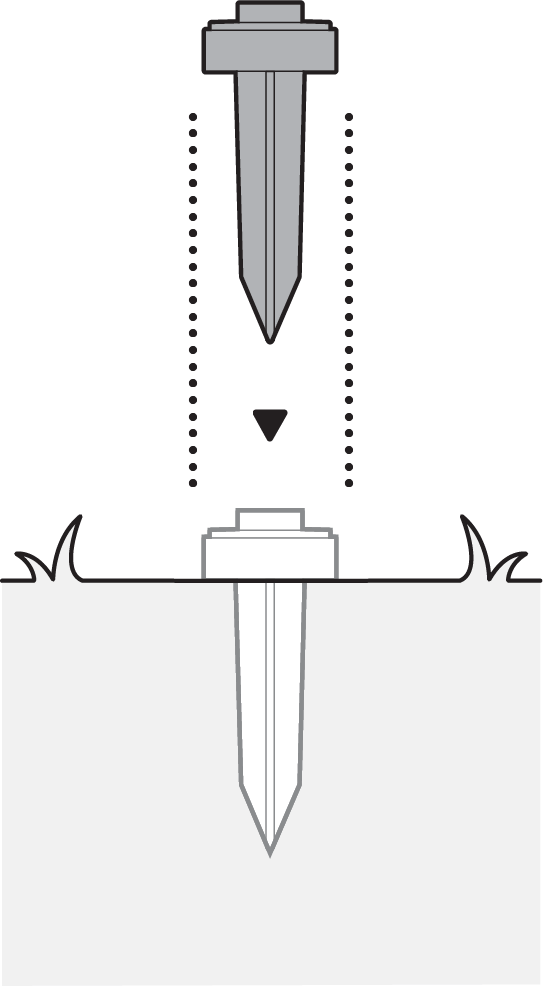

1. Den Spieß in den Boden schlagen.

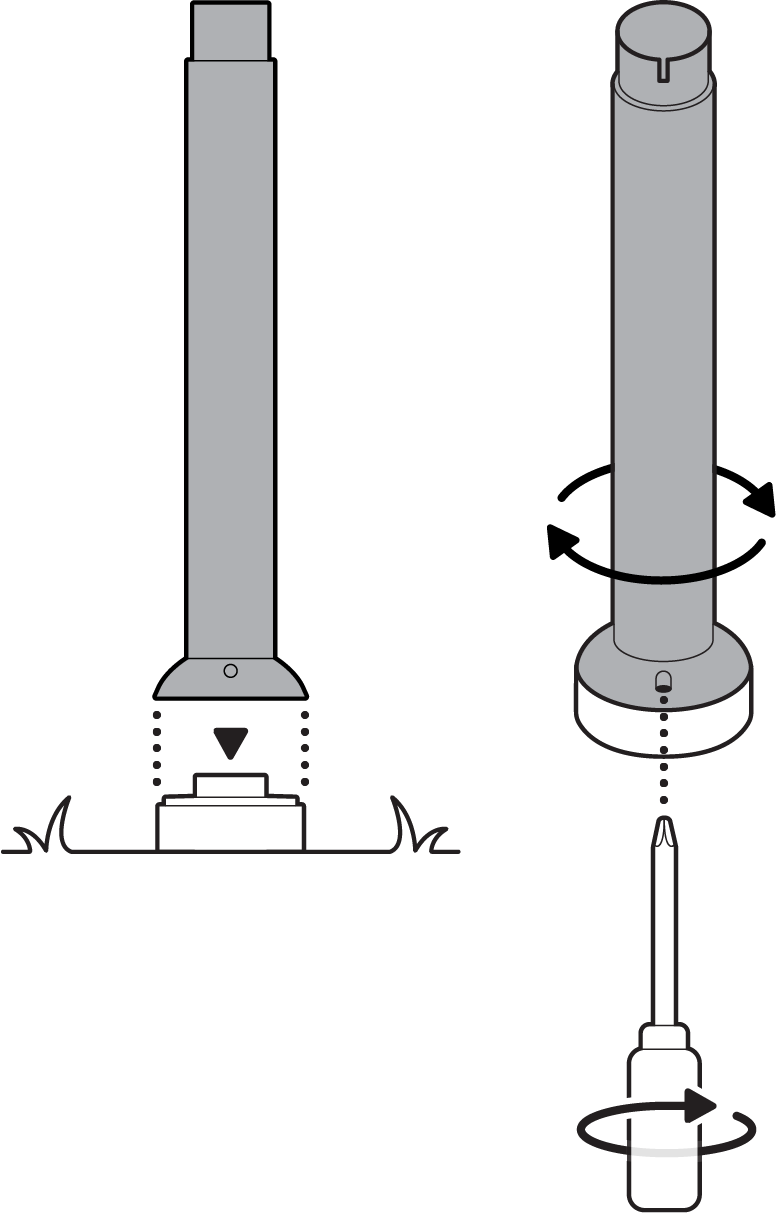

2. Sockelstange drehen, um sie zu befestigen, und mit der Schraube fixieren.

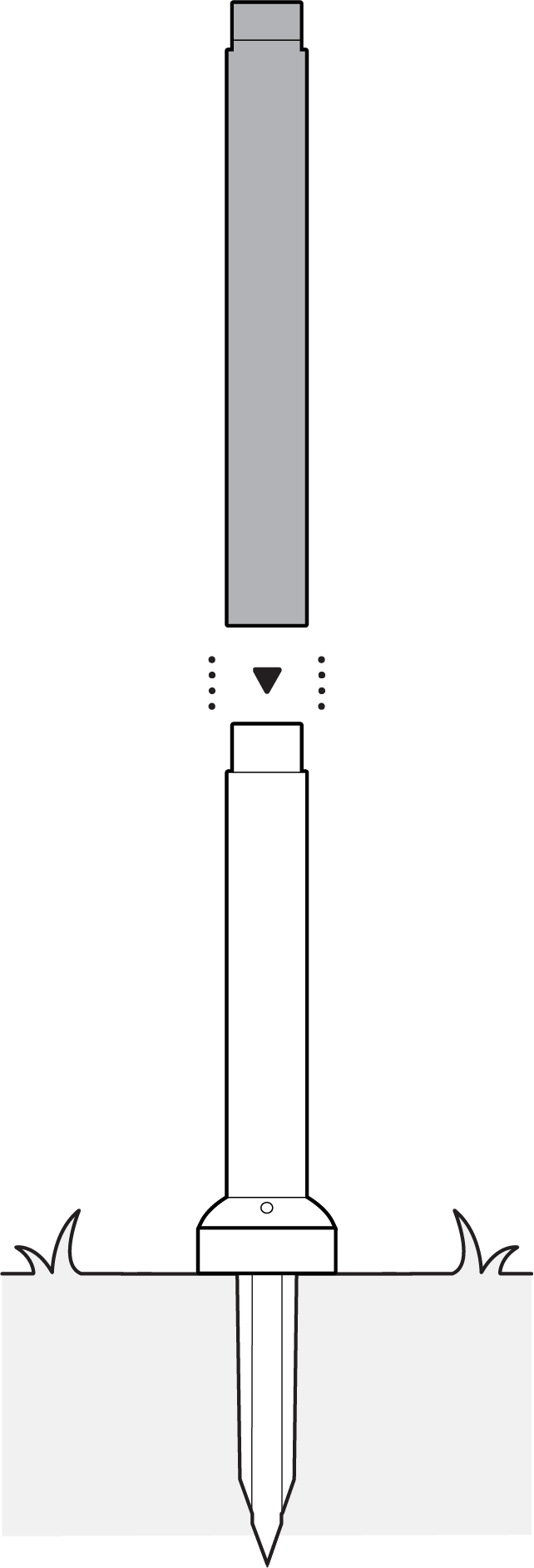

3. Mittelstange aufstecken.

4. Stange mit Kamerahalterung aufstecken.

Outdoor Cam Plus

1. Klappen Sie die Kamerahalterung auf.

2. Lösen Sie die Schraube, um die Kamerahalterung von der Akkuabdeckung zu lösen.

3. Entfernen Sie die Gummikappe auf der Rückseite der Kamera und stecken Sie diese in die Unterseite.

4. Entfernen Sie die Adapterplatte für die kabelgebundene Montage.

5. Stecken Sie das Stromkabel ein.

6. Befestigen Sie die Kamera an der oberen ovalen Aussparung mithilfe der mitgelieferten Handschraube.

HINWEIS: Für optimale Ergebnisse richten Sie die seitlichen Kanten der Handschraube an den Führungen auf der Rückseite der Montageplatte aus.

Spotlight Cam

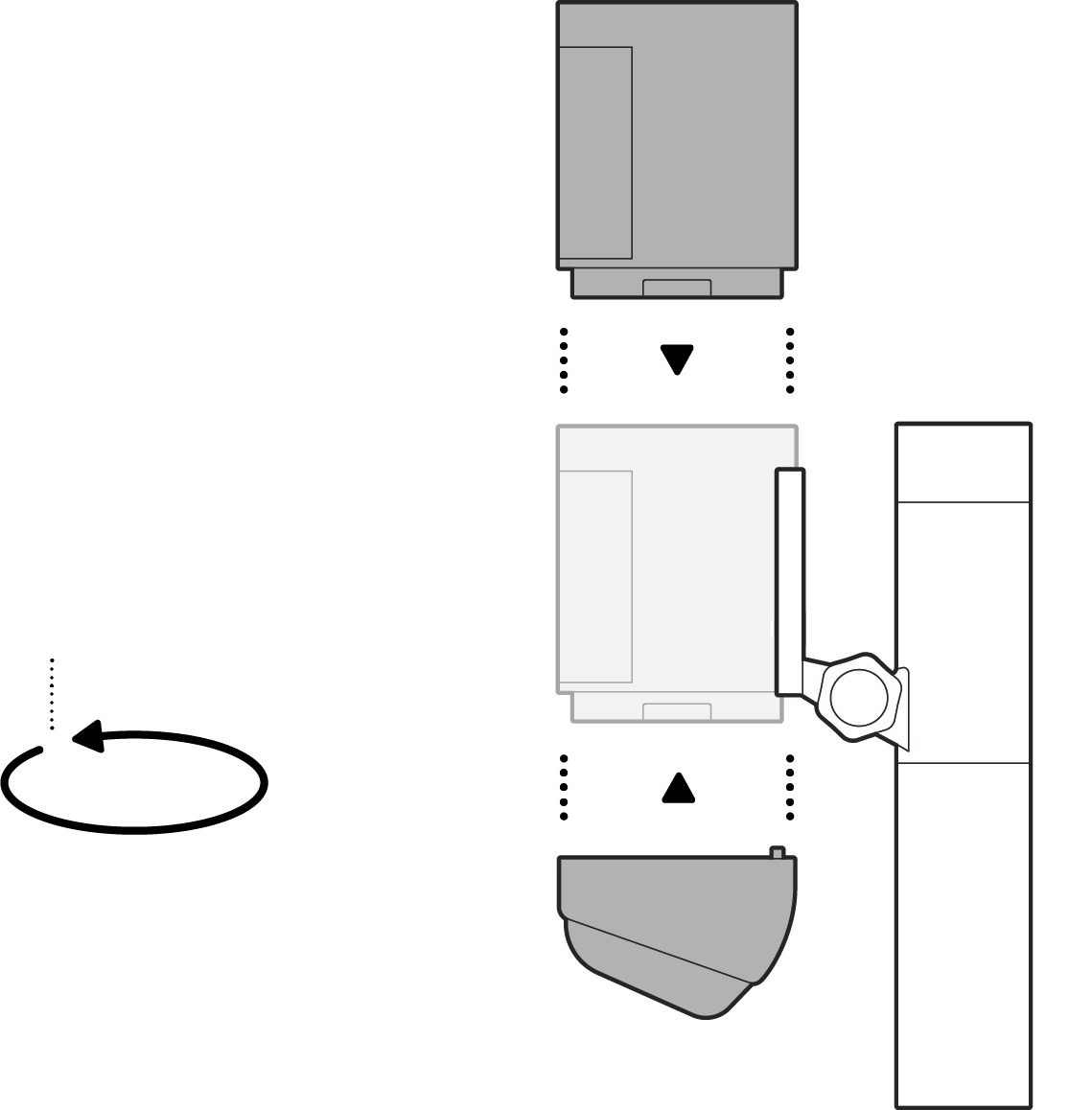

1. Rückplatte der Kamera entfernen.

2. Kamera auf die Halterung schieben.

Outdoor Cam (bisher: Stick Up Cam (3. Gen.))

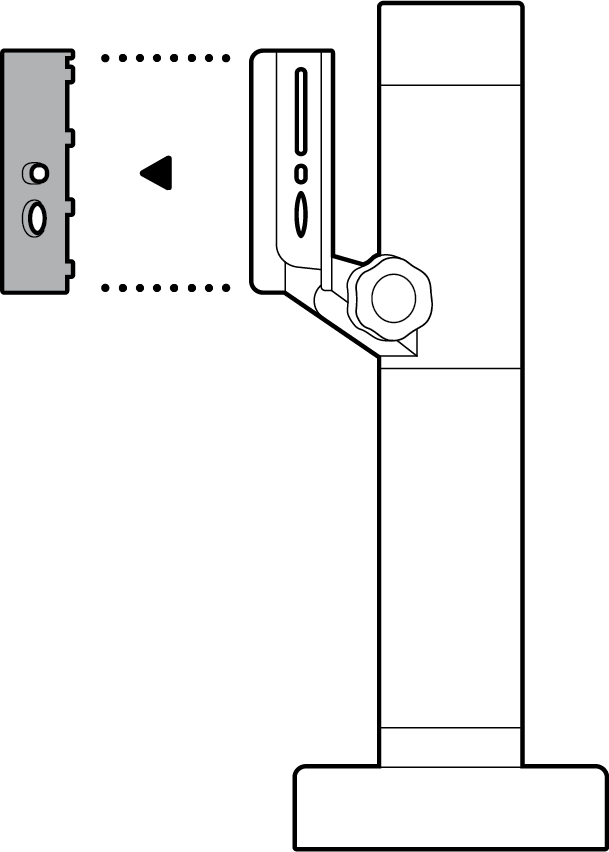

1. Adapterplatte für die kabelgebundene Montage entfernen.

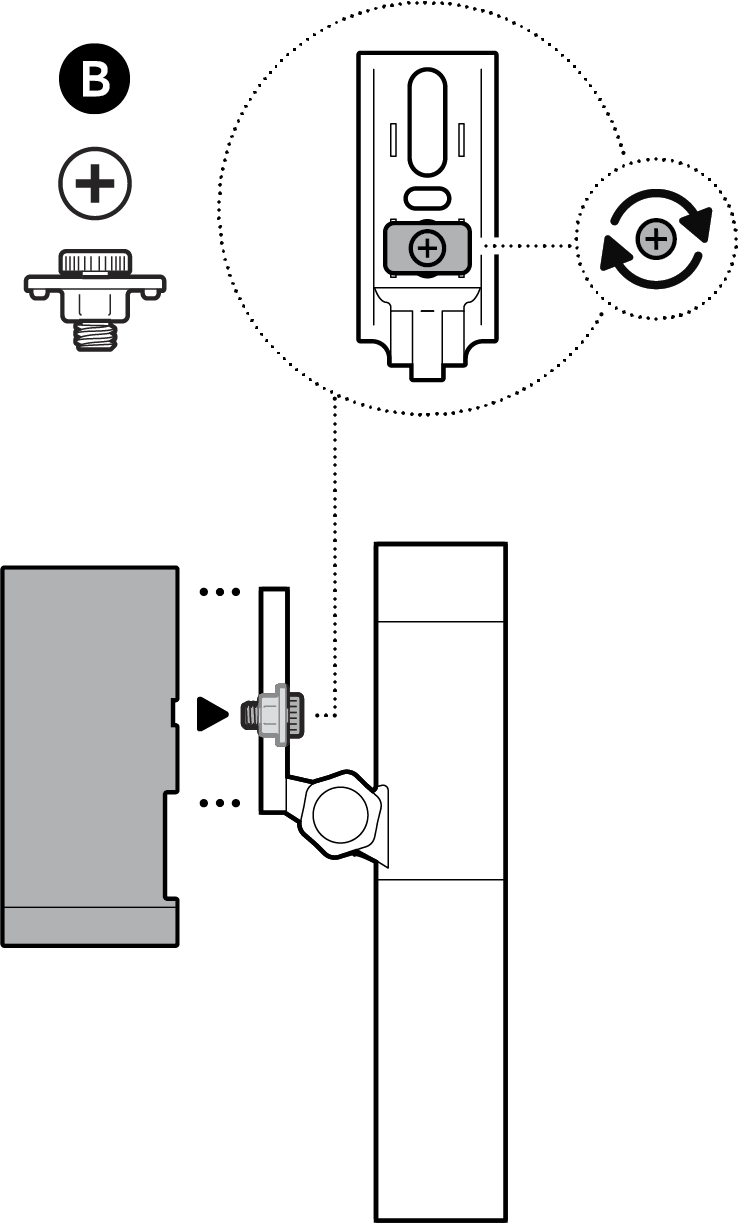

2. Die Kamera an der unteren ovalen Aussparung mithilfe der mitgelieferten Handschraube befestigen.

Solarpanel

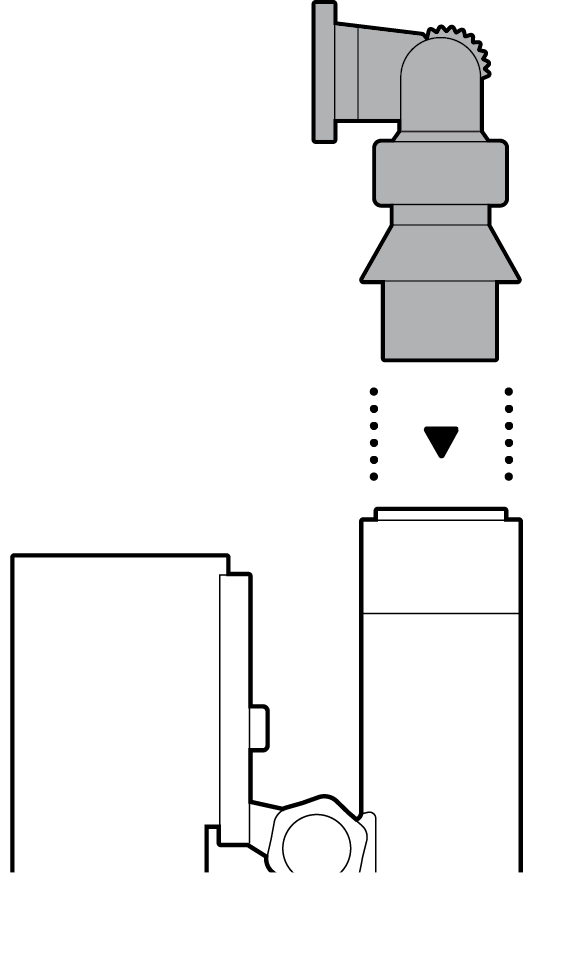

1. Solarpanelhalterung aufstecken.

2. Solarpanel in die richtige Position bringen, mit der Kamera verbinden und Kabel darunter aufwickeln.

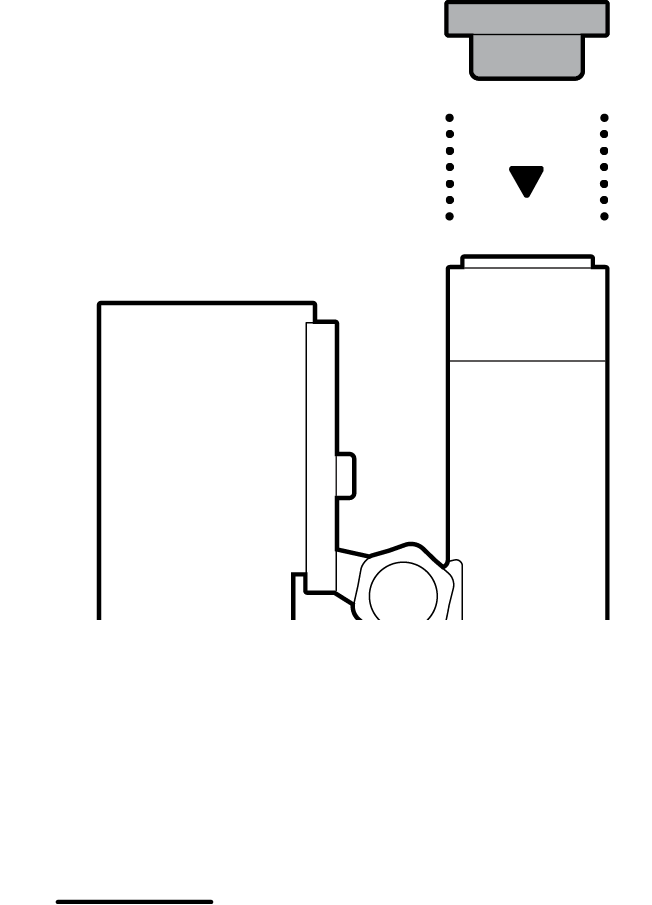

(Optional) Bei Installation ohne Solarpanel: Stange mit Kappe verschließen.

Ausrichtung der Halterung

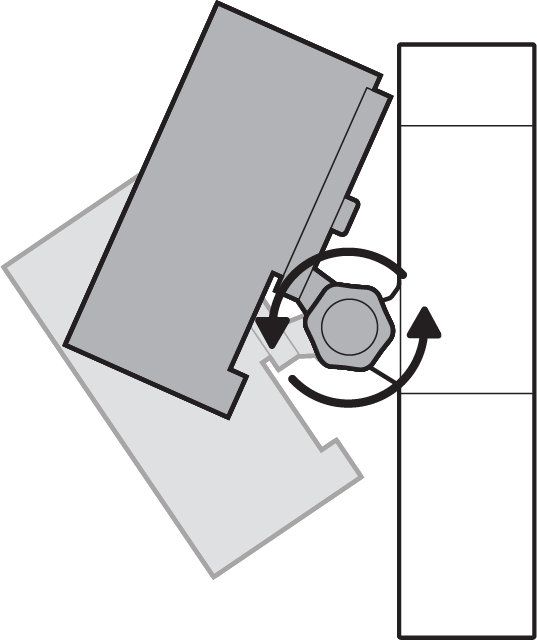

Drehschraube lockern, um den Kamerawinkel einzustellen. Anschließend wieder festziehen.

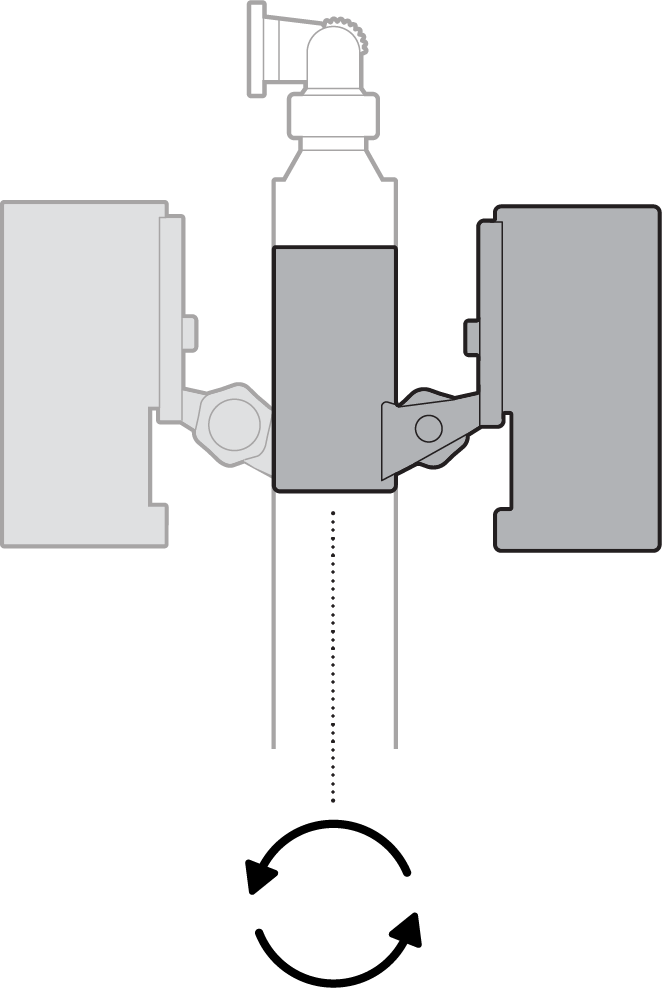

Stange mit Kamerahalterung um 360 Grad drehen.

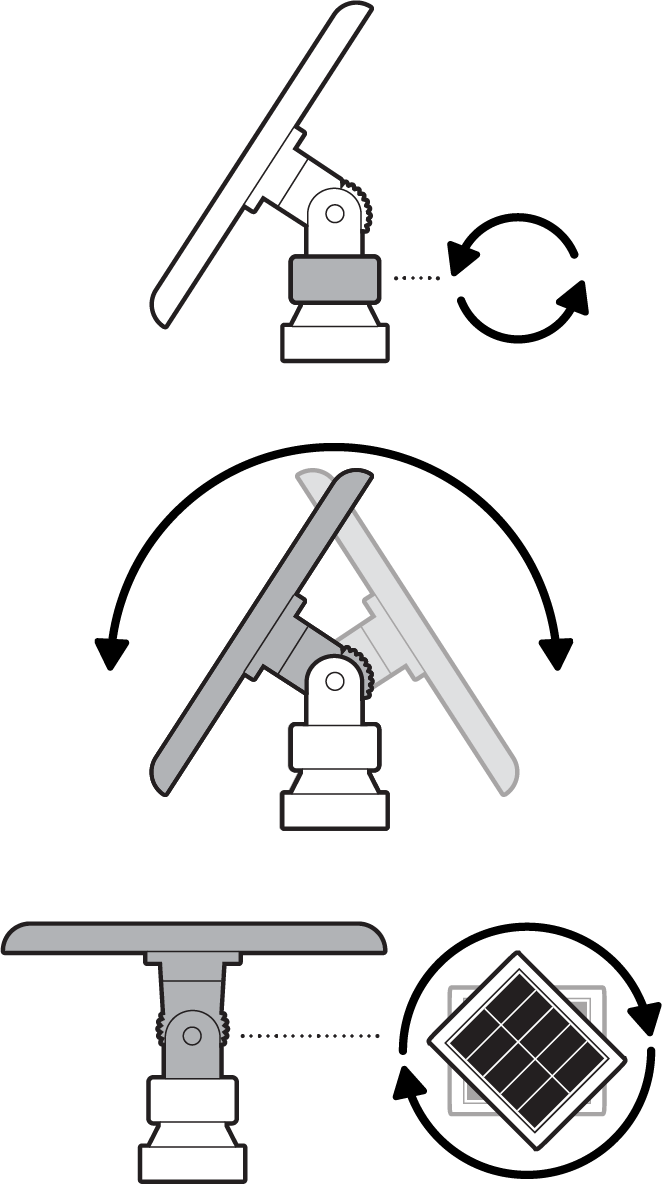

Ring lösen, um die Solarpanelhalterung zu neigen oder zu drehen. Anschließend wieder festziehen.
